Hakon

das Pit ist ca 1,90 lang, 0,95 breit und 0,80 hoch...

was heißt gekapselt?

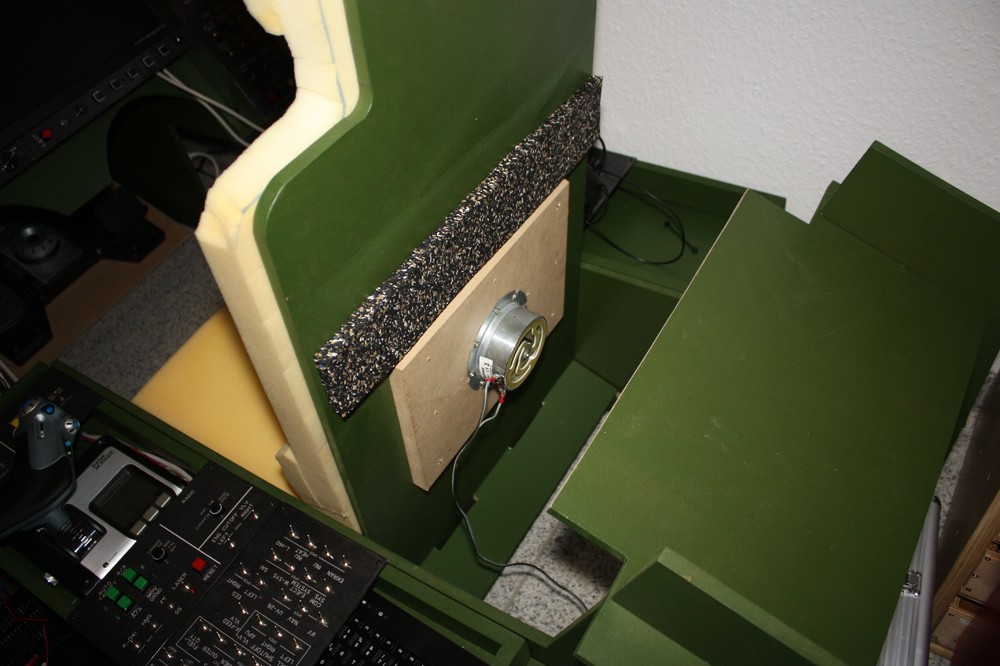

zum Sitzbezug hat´s noch nicht gereicht, aber ich hab mein Pit trotzdem noch etwas ausgebaut. Mit Hilfe eines alten Dolby-Souround-Verstärkers, einer Frequenzweiche und 2 Bassshakern hab ich etwas "Bewegung" in mein Pit gebracht. Dazu habe ich je einen Bassshacker an der Rückenlehne und einen unter dem Sitz angebracht. Den Sitz habe ich dann mit Hilfe einer vibrations-dämpfenden Matte (so eine, die man z.B. unter die Waschmaschine legt) vom Rest des Pits "entkoppelt", damit meine Nachbarn unter mir nicht jedes mal mitbekommen, wenn ich starte. Je nach Lautstärke bekomme ich jetzt mehr oder weniger den Poppes und den Rücken massiert. Das Starten der Motoren (wenn die Rotoren anfangen sich zu drehen), das Feuern mit der Bordkanone und nahe Explosionen bekommen ein ganz neues Feeling. Die Shaker wandeln die Tiefen Töne (jeh nach Einstellung der Frequenzweiche bis maximal 120 Hz) in Vibrationen um, die Durch die Rückenlehne und Sitzfläche auf den Körper übertragen werden. Alles in Allem hat das ganze keine 30 Euro gekostet und war den Aufwand auf jeden Fall wert.

Leider kann ich nicht behaupten, das ich das Ding selbst gebaut habe, aber es soll Euch trotzdem nicht vorenthalten bleiben. Interessant finde ich vor allem die Lösung für die Collektivbremse... Der Rest ist aber auch gut gemacht. http://www.simple-solutions.de/forum/viewtopic.php?f=9&t=127

wo haste das Ding denn jetzt Herr und was kostet sowas????

Jepp, kann ich nur empfehlen, immer Freundlich und Hilfsbereit die Jungs!

also, Erfahrung hab ich mit so was nicht, ich hab nur mal im Open-Cockpits Forum gelesen, das die Jungs dort Milchiges Plexiglas verwenden, das vorher schwarz lackiert wurde. Wenn da dann die Beschriftung rein gefräst wird, ist die automatisch weiß und lässt sich von hinten gut beleuchten..... bin gespannt, was Du da so auf die Beine stellst.

ich vermute mal, die Colie-Hats bestehen eigentlich auch aus jeh 4 Tastern? Also, da ja die Potis an den Analogen Anschluß der Arcaze kommen, denke ich, für die brauchst du auf jeden Fall eine andere GND-Leitung als für die Schalter. Ob man für alle drei Potis die GND-Leitung zusammenlegen kann, weiß ich allerdings nicht. Tja, ansonsten sind hier mal die Elektriker gefragt... Wieso willst Du denn wenig Kabel haben? Zu wenig Platz? Wenn ich zusammenzähle komme ich auf 14 Leitungen für die Taster plus 1 GND und 9 für die Potis (davon ausgehend, das jedes Poti sein eigenes GND braucht) und 2 Leitungen für die LED (Wenn Du die nutzen willst, wenn ja wofür?) sind 26 Leitungen. Wenn man die Masse für die LED auch noch mit den Tastern zusammenlegt, dann hast du genau ein 25 Poliges Parallelkabel zusammen.... Ach, eins noch...... wenn Du erst mal angefangen hast die A10 zu testen, fallen dir bestimmt noch 100 andere Modifikationen ein... das hört nie auf...

Hab auch schon überlegt das ganze einfach fest zu tackern. Aber ich hab ja noch eine Extra Lendenwirbelunterstützung für mich alten Sack und eine etwas dickere Kopfstütze. Außerdem ist die Breite der Rückenlehne ja genau auf die Breite des Pits angepasst, dann müßte ich da auch wieder was absägen.... Mutti macht das schon... und wenn nicht, ich seh die Polsterung janicht, wenn ich drauf sitze ;-)

Sag mal Shark65, hast Du bei deinem Pit nicht so was hier verbaut? http://www.pollin.de/shop/dt/MTY2OTUzOTk-/HiFi_Car_HiFi_Video_TV/Car_HiFi/Lautsprecher/Bass_Shaker.html Bringt das irgendeinen Effekt? Wenn ja, hast Du diesen Bass-Verstärker auch mit verbaut? Wie hast Du das ganze verkabelt? Vielleicht schraube ich mir son Ding auch unter den Hintern, wenn das was bringt...

Ahaaa einer mehr, der infiziert ist ;-) Wenn Du das Aker-Barnes-Cockpit nachbauen willst, überlege Dir aber vorher, wie Du die Frontpanels gestaltest. Wenn Du die Pläne, so wie sie sind, zum Schreiner gibst, hast Du nachher vielleicht Probleme einen Monitor z.B. für die MFD´s da anzubringen, so wie ich das gemacht habe. Ich hoffe, Du zeigst uns immer fleißig Bilder!

Vielleicht bringe ich über den Konsolen noch ein paar kleine Lampen an, für Nachtmissionen. Ein Sitzbezug soll noch her für den Gelben Schaumstoff und wie gesagt, eine schnellere Grafikkarte tut dringend Not!! Spenden nehme ich übrigens gern entgegen ;-) Ist schließlich für einen guten Zweck ;-))

My new Setup: http://forums.eagle.ru/showthread.php?p=1366825#post1366825

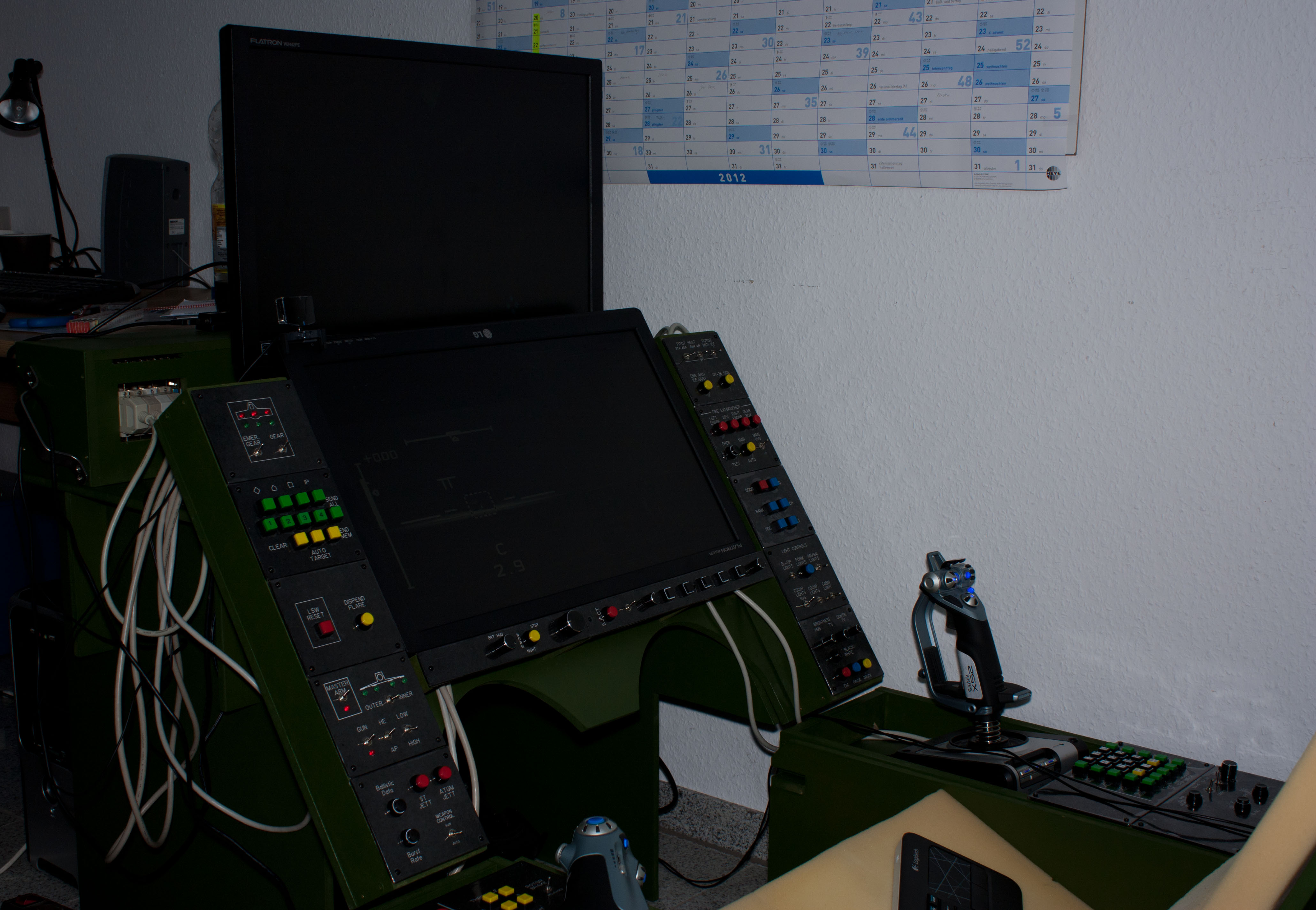

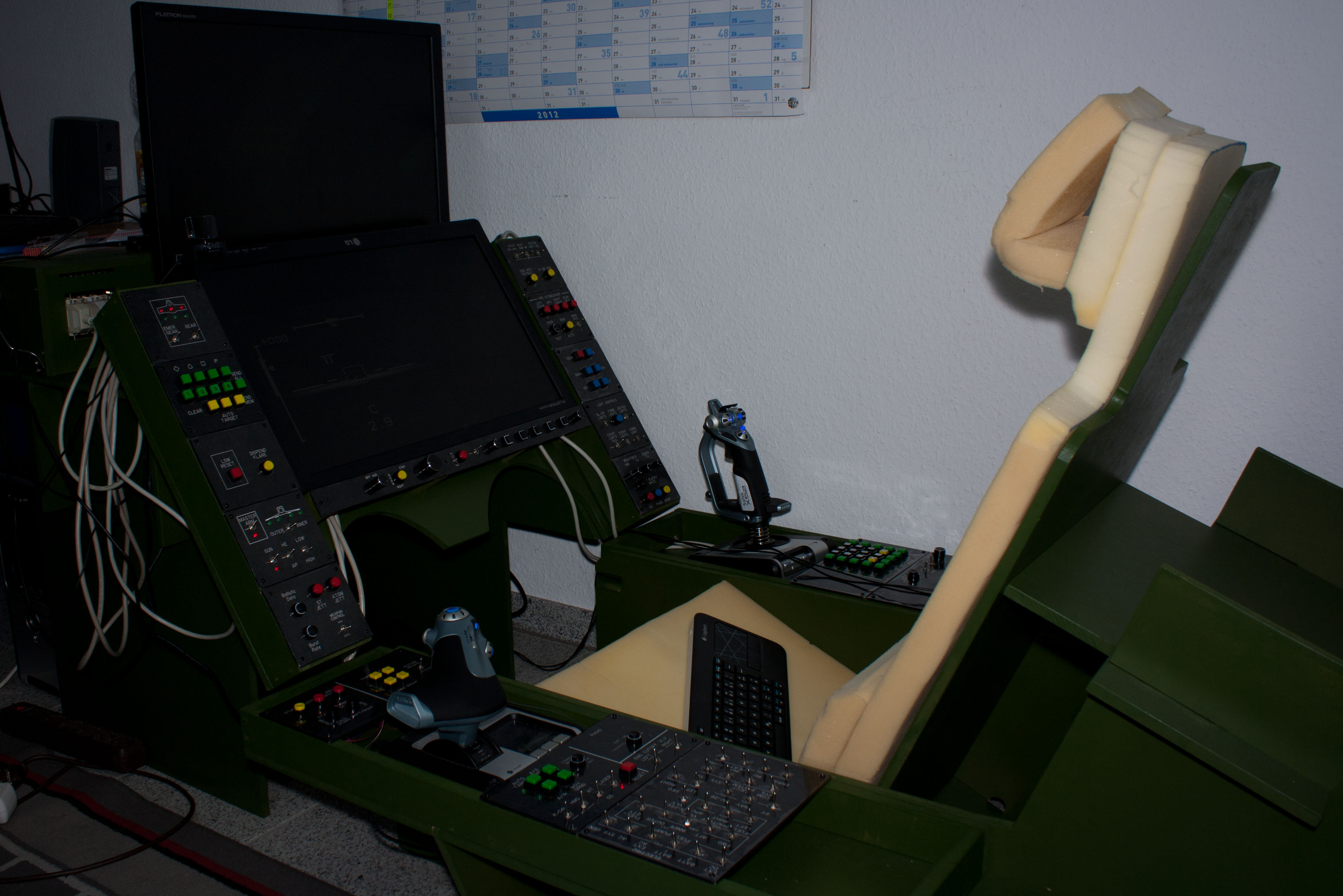

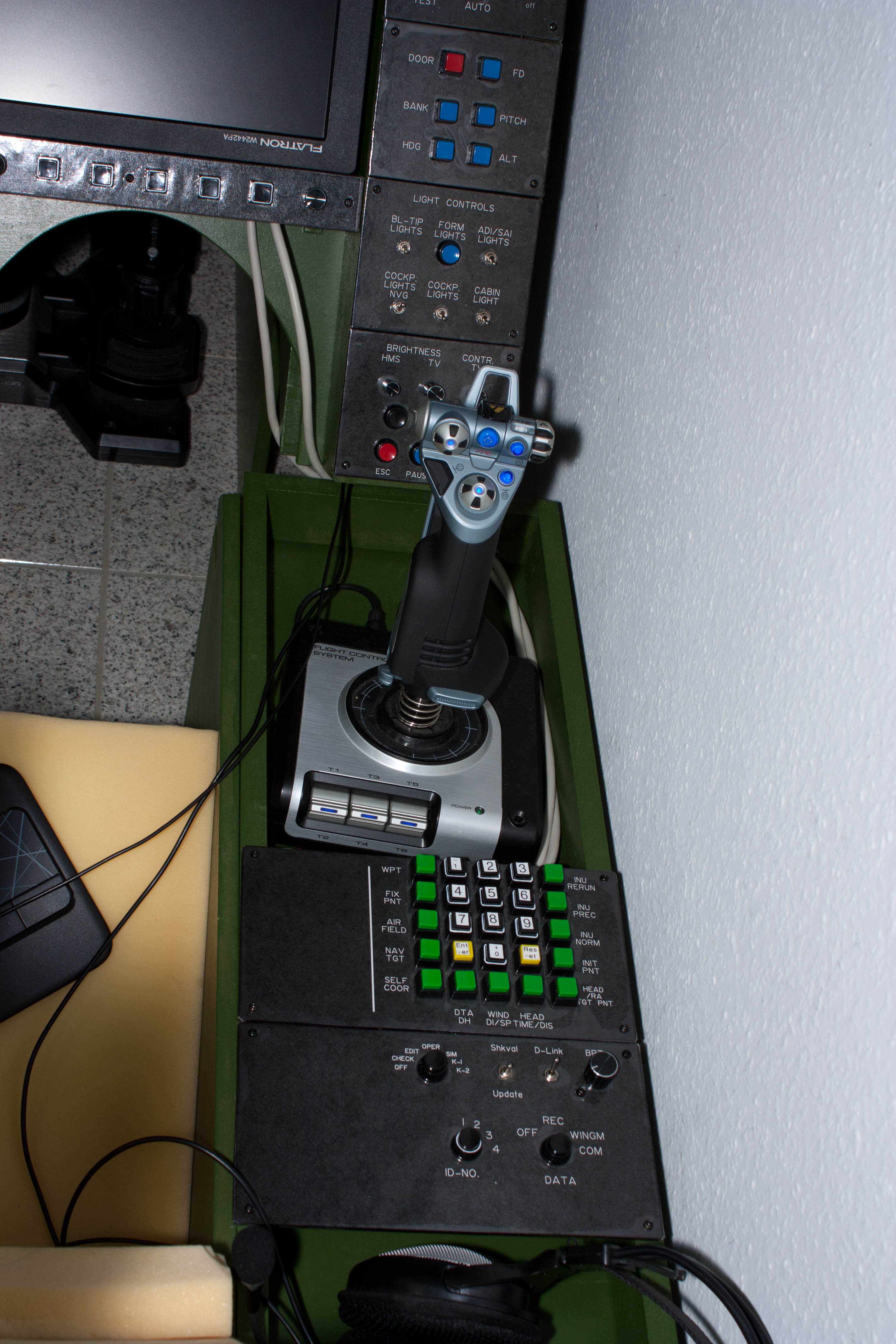

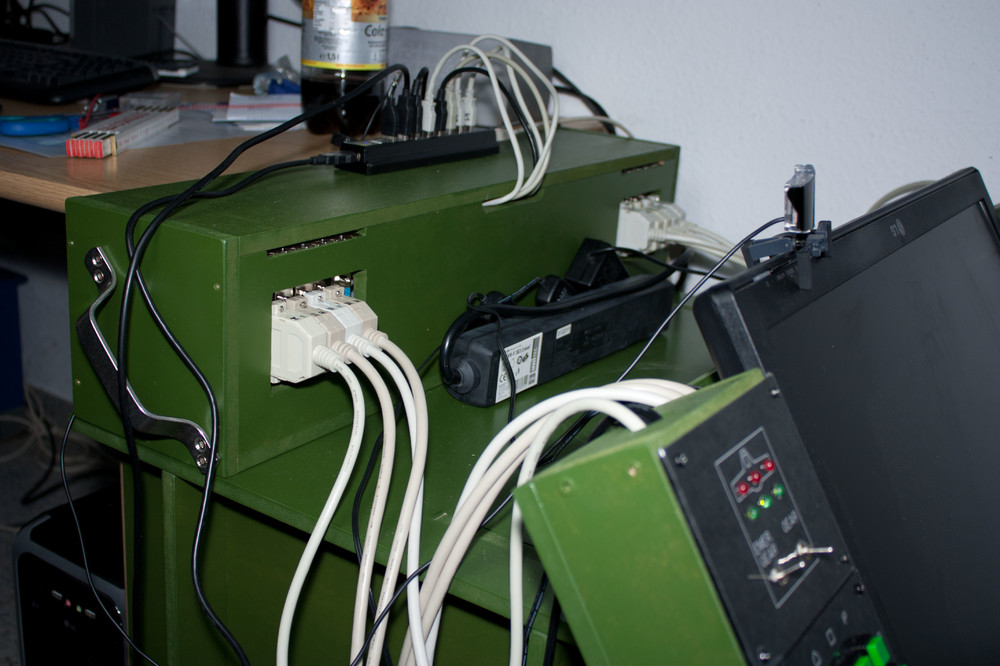

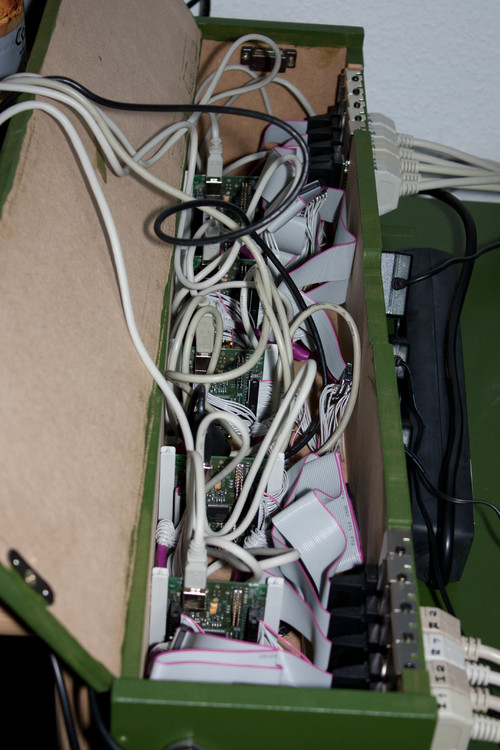

So, jetzt will ich Euch mein neues Cockpit nicht länger vorenthalten. Bis auf einen Sitzbezug und einen schnelleren Rechner (oder zumindest GraKa) fehlt eigentlich nix mehr. Die Holzaufbauten basieren auf den Plänen des Akers-Barnes-Cockpits, die ich mit freundlicher Lizenzgebung der beiden Namensgeber und Entwickler benutzen durfte. Befeuert wird das Ganze von 5 Arcaze-Karten die ich in meiner „Brainbox“ unter gebracht habe. Die 5 Karten sind in der Box relativ Staubgeschütz untergebracht. Ich habe die Pinreihen über Slotbleche mit 25-Poligen Sub-D-Buchsen nach draußen geführt. Die Schalter, Taste rund Encoder in den einzelnen Konsolen sind ebenfalls alle in einem Kabel mit 25-Poligem Sub-D-Stecker zusammengeführt. Ich kann also alles bequem von einander trennen, wenn ich das ganze mal umbauen oder reparieren will/muß, oder wenn ich das ganze ganz einfach wegräumen muß. Die Arcaze-Karten sind wiederum per USB-Kabel mit einem USB-Hub verbunden, den ich auf dem Deckel der „Brain-Box“ befestigt habe. An dem Hub (mit eigener Stromversorgung) werden auch alle anderen USB-Geräte des Cockpits angeschlossen (HOTAS, Pedale, Track-IR). Wenn ich nicht fliege, trenne ich den Hub einfach vom Computer und schalte die Mehrfachsteckdose (liegend auf dem Bild) aus. An der Mehrfachsteckdose sind auch der 2. Monitor für das Shkval und das ABRIS, 2 Netzteile für LED´s und der USB-Hub angeschlossen. Alles das kann ich also zusammen ausschalten. Die einzelnen Konsolen (links und rechts neben dem unteren Monitor, sowie links und rechts neben dem Sitz) sind einfache Holzrahmen, auf denen die Panels aufgeschraubt sind. Die Konsolen sind nur mit Holzdübeln aufgesteckt. Wenn ich mal was anderes fliegen will, brauche ich mir „nur“ 4 neue Konsolen mit neuen Panels bauen und die dann austauschen. Der Rest vom Pit bleibt bestehen. Und bei bedarf kann ich das ganze dann flott wieder umrüsten. Damit mein Allerwertester nicht so schnell weh tut, habe ich mir noch eine bequeme Sitzauflage zusammen geschustert, die meine Mutter hoffentlich bald in einem hübscheren Bezug verschwinden lässt (Ich muß Sie nur noch dazu überreden ;-)) Die kleine Funk-Tastatur benutze ich zum normalen bedienen des Rechners und zum starten der Programme, sowie z.B. für die Kommunikation mit der Bodencrew über das Funkmenü. Alles andere (kompletter Rampstart, Waffeneinsatz, Navigation, Datalink, Einstellungen für den Nachtflug) kann ich mit meinem Cockpit so erledigen. Es ist zwar keine getreue Nachbildung des echten Shark-Pits (nicht mal annähernd) aber ich habe halbwegs versucht die wichtigsten Elemente an den halbwegs richtigen Stellen unter zu bringen. (Zb. Datalink, PVI-800, K-041 und ABRIS-Bedienelemente) Es fliegt sich recht bequem, auch wenn ich mich erst an den Sidestick und an die Position der Schalter gewöhnen muß. Auf jeden Fall aber 1000 mal besser, als ständig mit der Maus im Cockpit rum zu klicken oder mit 4 Fingern gleichzeitig Tastenbefehle einzuhacken....

Das Akers-Barnes-Cockpit ist extra so konzipiert, das man es komplett auseinander nehmen kann, ohne eine Schraube. Bei mir steht das Ding auch im Gästezimmer.... wenn Besuch kommt, muß ich das halt schnell aubbauen.... Da haben wir ja den nächsten, der sich infiziert hat...... wenn die Idee sich erst mal im Kopf festgesetzt hat......

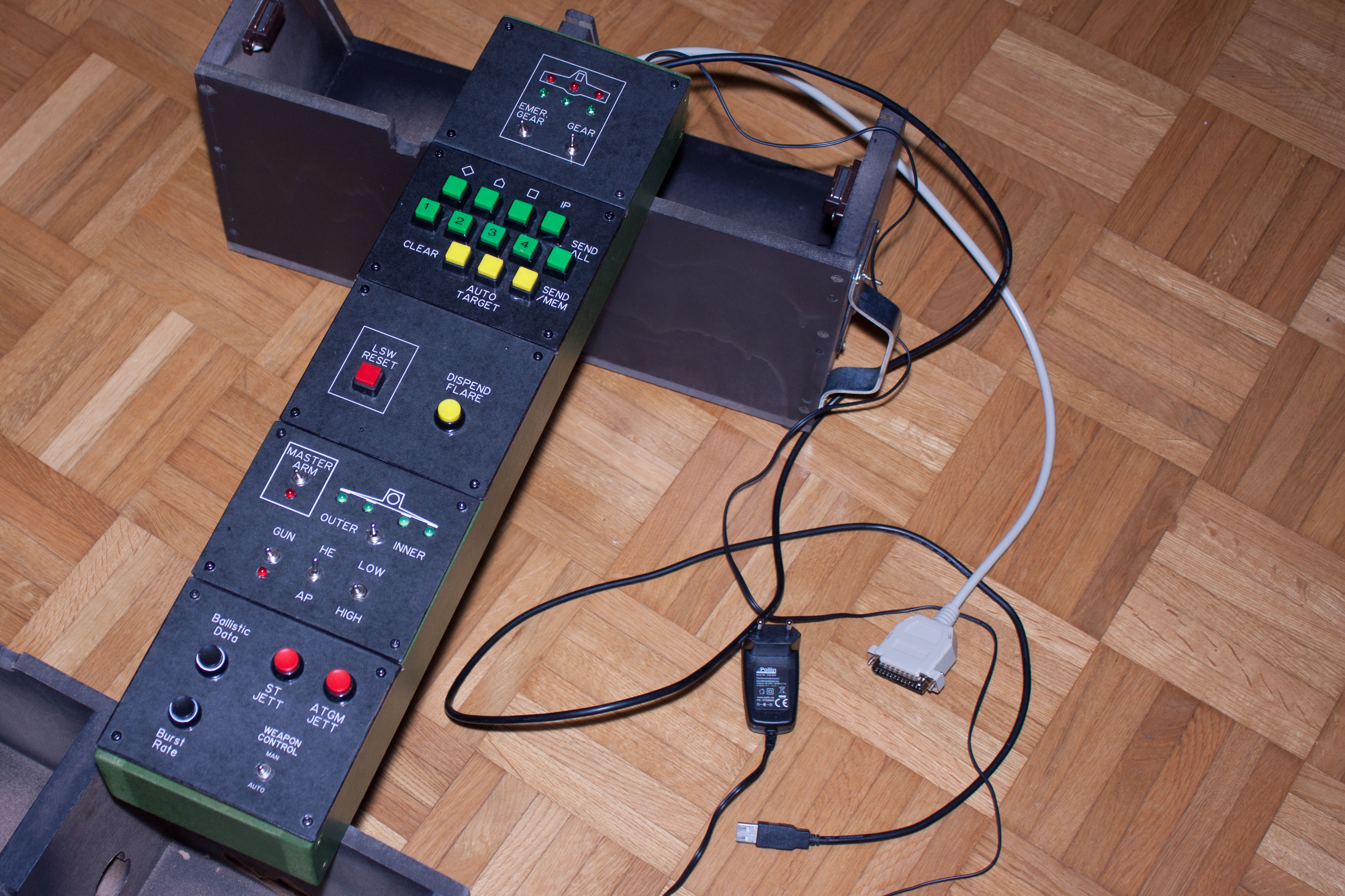

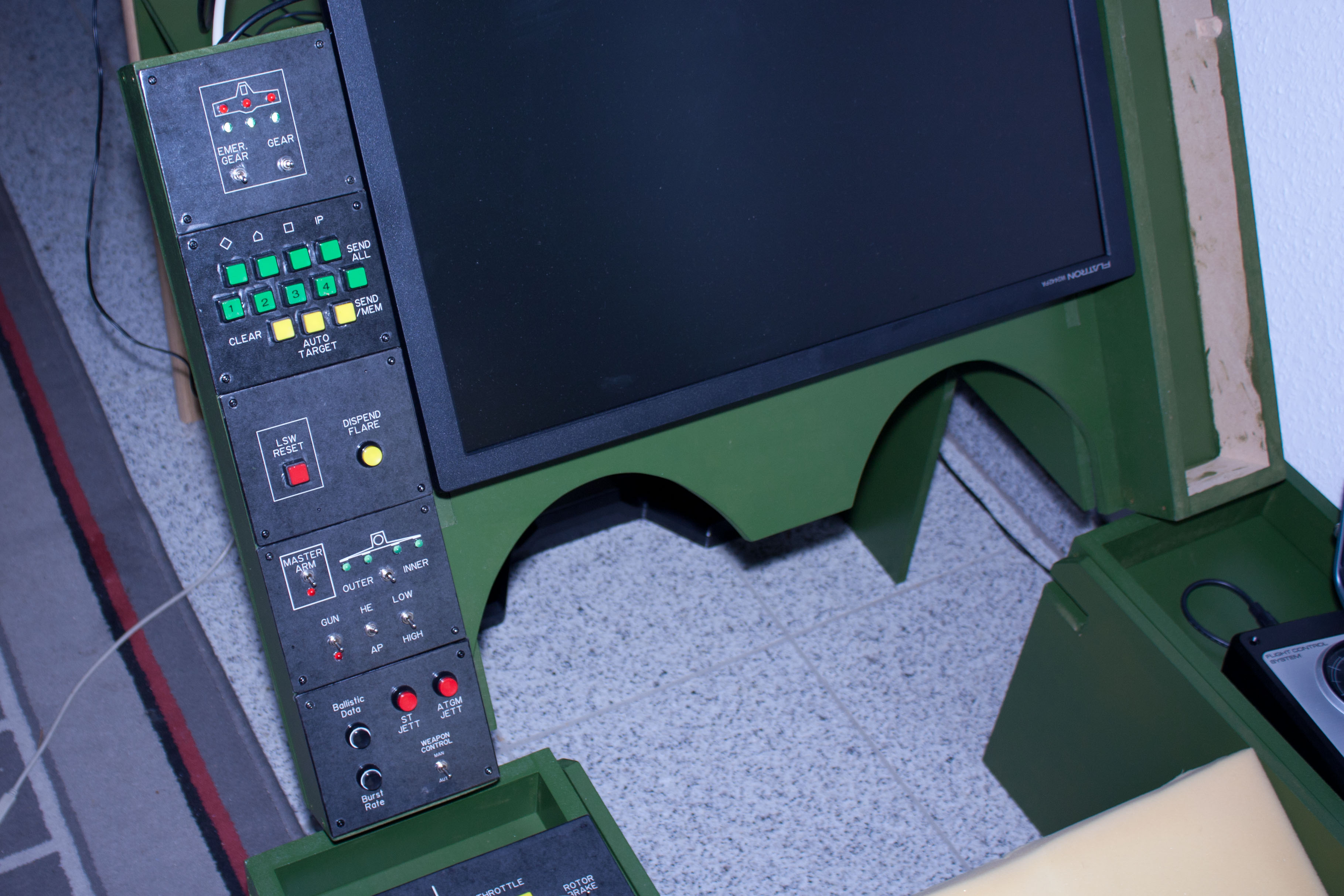

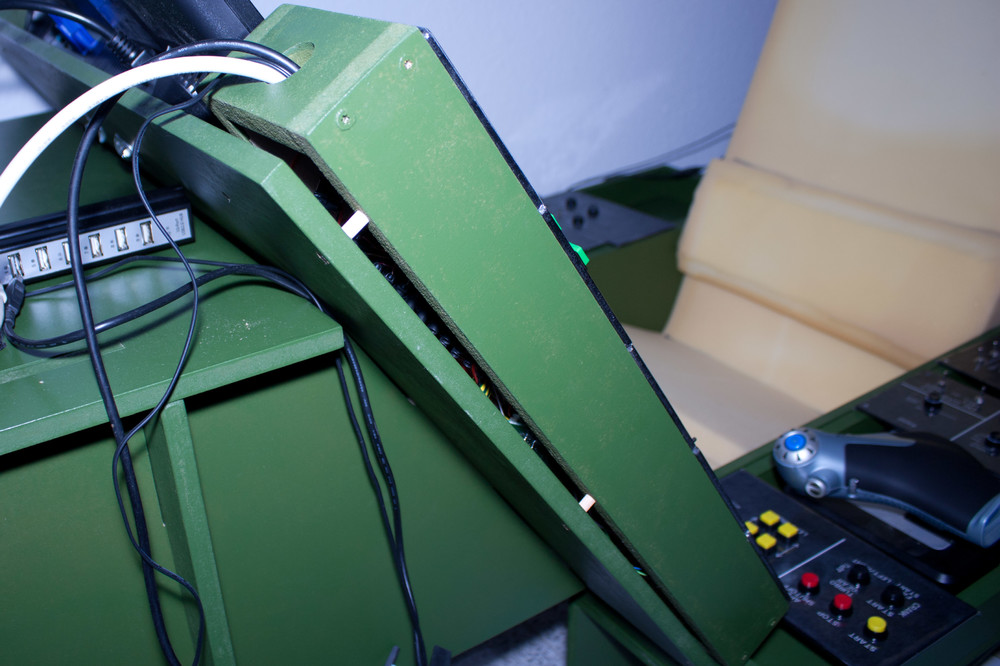

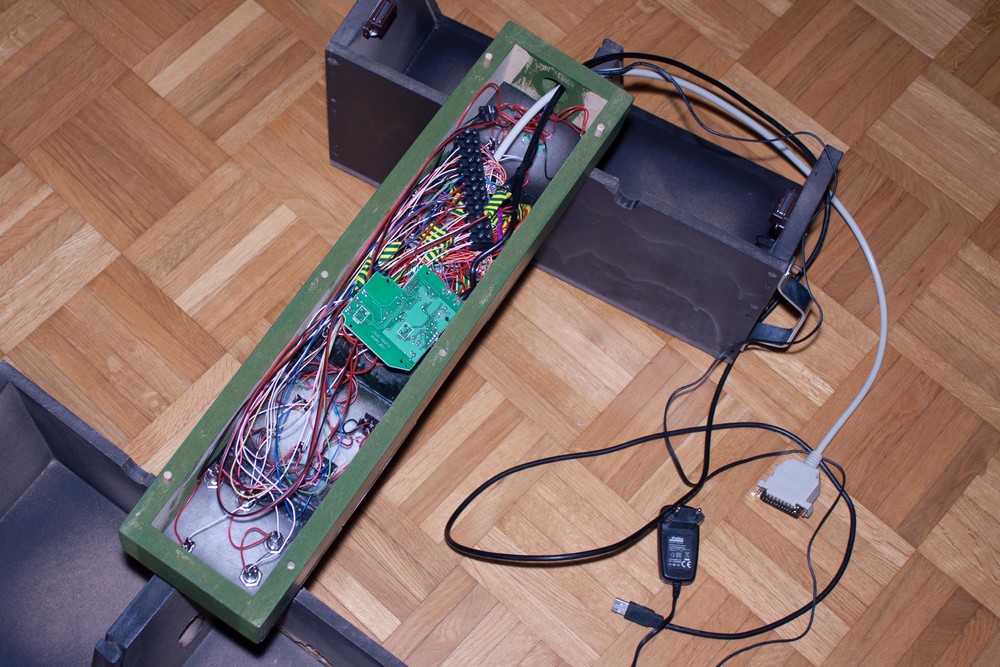

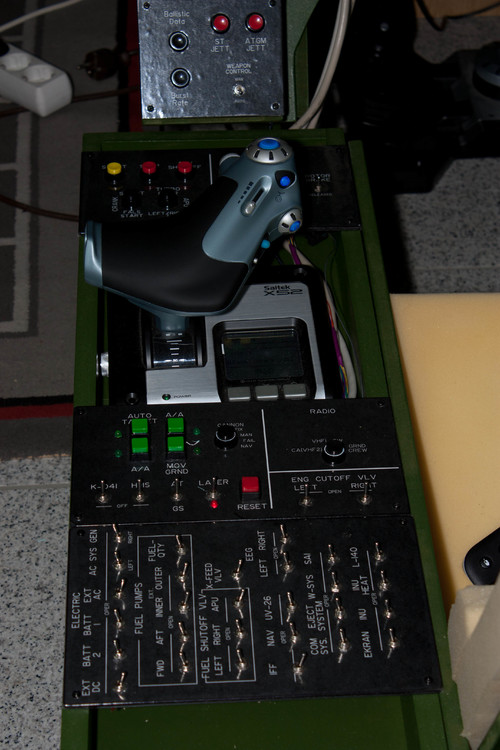

So, von mir gibts mittlerweile auch etwas Neues. Ich habe die erste Seitenkonsole fertig. Das ganze ist ja so gedacht, das ich die einzelnen Konsolen austauschen kann, wenn ich etwas verändern möchte, oder gar ein ganz anderes Fluggerät fliegen will. Auf den ersten beiden Bildern sieht man die Konsole von vorne, mit den einzelnen Panels und von hinten mit dem ganzen Gewirr an Kabeln. Ich habe zum einen die Platinen eines alten Joysticks verwendet um die Taster anzuschließen. Zum anderen werden die Restliche Taster/Schalter sowie die LED´s mit dem 25 Poligen SUB-D-Kabel an die Arcaze-Karte angeschlossen. Durch den Stecker kann ich das ganze schnell lösen und austauschen. Auf dem Dritten Bild kann man erkennen, wie die Konsole durch einfache Holzdübel auf dem Akers-Barnes-Cockpit aufgesteckt werden. Das ganze ist also sehr flexibel gehalten.

jaja... hat man einmal angefangen.....

@Hellfinger: How have you configured the Rotary-Switches in the Arcaze-USB-Interface? Can you post a screenshot of your configuration?

it´s 40 digital imputs (20 per row) an 6 analog axis. And for wiring, you can althoug use IDE-HDD-cabels.

So, mittlerweile bin ich in einem Stadium, wo man was erkennen kann. Also, nachdem ich etwas um geräumt habe und Pläne für das so genannte Akers-Barnes-Cockpit im Netz gefunden habe, habe ich mir gedacht, das ist genau das Richtige für mich. Im Zweifel kann ich das ganze Dingen auseinandernehmen und schnell Platzsparend verstauen. Die Rahmen auf den seitlichen Konsolen und links und rechts neben dem unteren Monitor sind auswechselbar und sollen mit den Panels bestückt werden (exemplarisch sieht man ja schon welche darauf liegen). Sollte ich mein Pit mal für ne andere Höllenmaschienen als den Shark brauche, muß ich mir nur ein paar neue Panel-Rahmen bauen und die Auswechseln. Die Farbe ist in Wirklichkeit nicht ganz so Frosch-Grün. Sollte eigentlich Oliv werden, da ich kein DOG-Fighter, sondern ehr der AIR-to-Ground-Typ bin...

@TomDK: Ich glaube, die Arcaze-USB-Karte ist ursprünglich auch für so was entwickelt worden (Sagt ja schon der Name von dem Teilchen) Ich kann die kleinen Karten sehr empfehlen, ich friemel gerade an einer Erweiterung/ einem Totalumbau und werde mein neues Pit wohl mit 5 von den kleinen Biestern befeuern... @shagrat: Wenn mein Gefasel irgendwas genützt hat, dann gern geschehen! @mcmcaesar: Ja, unbedingt Bilder! und zwar von außen UND innen...ich zerbreche mir immer noch über sinnvolle Verkabelungen den Kopf....

So, bei mir ist gerade auch wieder die Arbeit im vollen Gange. Da man ja jetzt mit den A10ern zusammen fliegen kann und noch dazu JTAC´s zur Verfügung hat, brauch eich doch das komplette PVI800 zum eingeben von Zielkoordinaten.... also muß ich meine kleinen Konsolen wieder umbauen... allerdings möchte ich auch die Bedienelemente für die Lichter haben, damit ich "Nacht-flugtauglich" werde... also, was liegt da näher als alles radikal umzubauen? Naja, wenn ich auch einem Status bin, der erkennbar, bzw vorzeigbar ist, dann gibts auch Bilder

und? schon wieder etwas vorwärts gekommen? Ich bin gerade auch am tüfteln.... aber da kommen später erst Bilder, wenn´s etwas Vorzeigbarer ist... oder man überhaupt was erkennen kann...

nee, bin nur im Shark unterwegs... aber wenn du Fragen zum anschließen von Potis oder Encodern hast, immer raus damit...

Hast Du Bilder? Ein Bild sagt mehr als 1000 Worte... Und ich bin auch ein Großer Fan der Arcaze-USB-Karten... hab auch 4 davon am laufen und die 5 ist in Planung...
