Andreilo Posted November 28, 2015 Share Posted November 28, 2015 (edited) Ну его же можно перепрошить до про версии....Наверное Edited November 28, 2015 by Andreilo Intel Celeron - 333/2 планки DIMM по 128 мб/ATI 3D PCI 4 Mb/640х480/HDD 4ГБ/клавиатура+мышь/DSC World 2.5/ни чё не фризит/не тормозит/багов нет/картинки тоже нет :joystick: Link to comment Share on other sites More sharing options...
Eponsky_bot Posted November 29, 2015 Share Posted November 29, 2015 Пытаюсь потихоньку начинать разбираться с приобретенными не так давно устройствами и появился ряд вопросов имею следующее теперь собственно вопросы 1 2 3 4 5 6 7 Заранее спасибо :) Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Alextus Posted December 1, 2015 Author Share Posted December 1, 2015 (edited) Привет, насчет обновлений сразу скажу я тоже не все понимаю я ж дизайнер :), а не программист, но из понятного : в конфигураторе появилась виртуальная мышь Edited February 8, 2016 by Alextus Link to comment Share on other sites More sharing options...
Alextus Posted December 1, 2015 Author Share Posted December 1, 2015 (edited) По поводу подключения железа, у Бота все верно с кнопками, целый мануал получился, на счет подключения датчиков лучше у Станислава уточнять, как в общем и по всем платам, ведь он их автор. вот его ветка по железу. Контроллер Ф3 про, от просто Ф3 отличается увеличенной памятью, дополнительными разъемами и наличием замков для шлейфов, таким образом нельзя перепутать как подключать шлейфы, если только сам не обжимал эти шлейфы вот тут можно напутать, надо просто подключать и проверять работает/не работает Edited January 17, 2016 by Alextus Link to comment Share on other sites More sharing options...

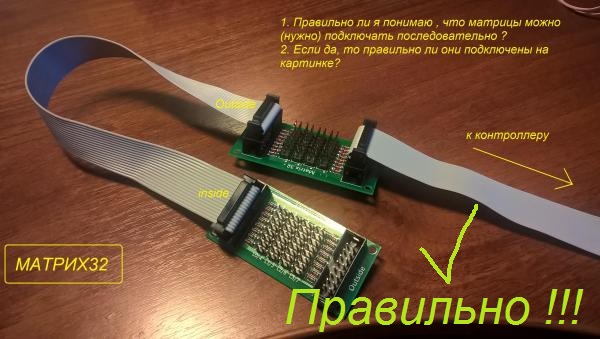

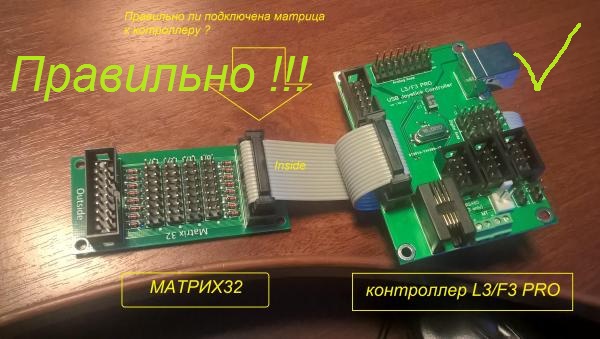

Alextus Posted December 1, 2015 Author Share Posted December 1, 2015 Привет всем, кто обладает контролером F3. Может не в тему пишу. Подскажите правильно ли я подключаю кнопки к матрицам и матрицы к контролеру. Вот: У Andreilo на фото не верно подключены матрицы, нужно наоборот: IN к контроллеру (с прошивкой L3), а не OUT Или матрицы можно к плате ввода подключать, например, к uin328 (тогда контроллер должен быть с прошивкой F3) Link to comment Share on other sites More sharing options...
Alextus Posted December 1, 2015 Author Share Posted December 1, 2015 (edited) Мануала по железкам пока , на сколько я знаю, нет, просто потому, что контроллер усовершенствуется постоянно и еще не готов окончательно, будет еще виртуальная клавиатура ... и т.п. Сейчас есть ветка автора F3 где все нюансы и вопросы обсуждаются. По своему опыту подключений разъемов и шлейфов к контроллеру Ф3 и прочим железкам, могу сказать только, что по всякому "экспериментировал" ничего испортить нельзя, если не работает, значит не так разъем подключил, переставил по другому, сделал рестарт и все Ок, Напортачить можно только с питанием, да и то, только на старых версиях плат, сейчас на новых диапазон от 5-12 вольт, и чтобы их сжечь, это надо умудриться Edited December 1, 2015 by Alextus Link to comment Share on other sites More sharing options...
Alextus Posted December 1, 2015 Author Share Posted December 1, 2015 Универсальные панели в процессе Link to comment Share on other sites More sharing options...
Eponsky_bot Posted December 2, 2015 Share Posted December 2, 2015 Мануала по железкам пока , на сколько я знаю, нет, просто потому, что контроллер усовершенствуется постоянно и еще не готов окончательно, будет еще виртуальная клавиатура ... и т.п. Сейчас есть ветка автора F3 где все нюансы и вопросы обсуждаются. По своему опыту подключений разъемов и шлейфов к контроллеру Ф3 и прочим железкам, могу сказать только, что по всякому "экспериментировал" ничего испортить нельзя, если не работает, значит не так разъем подключил, переставил по другому, сделал рестарт и все Ок, Напортачить можно только с питанием, да и то, только на старых версиях плат, сейчас на новых диапазон от 5-12 вольт, и чтобы их сжечь, это надо умудриться ну ладно, по подключению разъемов будем экспериментировать (можно догадаться) . Но пока остается открытым вопрос по поводу назначения штырьков матрицы (тут сложно методом тыка) Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
novosib611 Posted December 2, 2015 Share Posted December 2, 2015 Универсальные панели в процессе [ATTACH]129006[/ATTACH] А можно рисунок в студию , что бы лучше представлять где кнопки и пр. Link to comment Share on other sites More sharing options...
Alextus Posted December 2, 2015 Author Share Posted December 2, 2015 (edited) На матрице для 32х кнопок 8 столбцов объединенные в 4 групы L0/4 L1/5 L2/6 L3/7 левый столбец с буквой L0 (у него еще точка сверху есть) это по сути 1 общий контакт группы. (для удобства подключения сделано 8 штырьков) правый столбец /4- это непосредственно 8 контактов которые замыкаясь с общим (при помощи кнопки или тумблера или энкодера или галетника) и создают нажатие таким образом подключения нужно делать в рамках группы (например галетник на 9 позиций с одним общим контактом подключить не получится) Также для подключения проводов потребуются клещи для разъемов BLS и сами разъемы А в матрицах на 16 общий контакт группы - это нижние 2 штыря (там так же есть точки и надписи com1, com2) в этой матрице только 2 группы, но есть плюсы - проще подключать так как можно использовать шлейф с разъемами IDC без всяких обжимающих клещей Edited December 2, 2015 by Alextus Link to comment Share on other sites More sharing options...

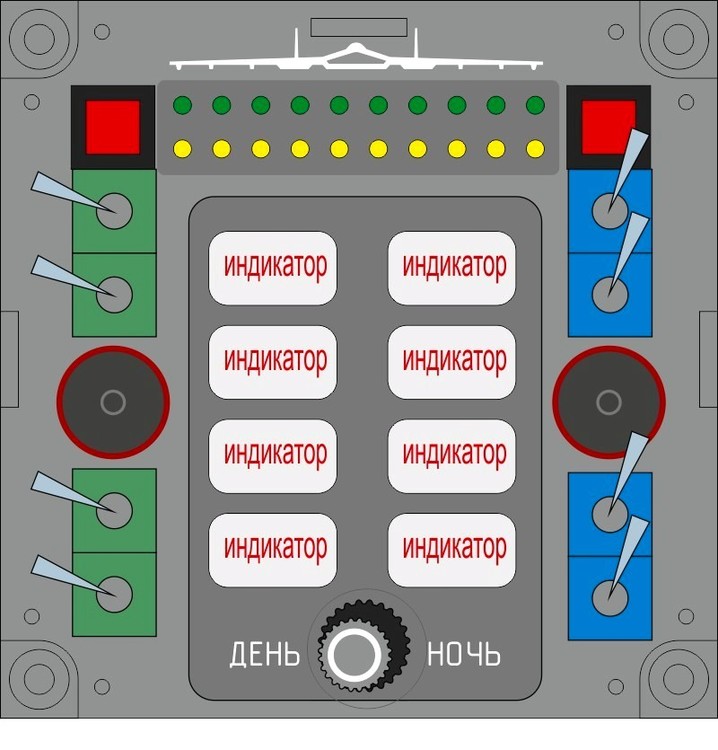

Alextus Posted December 2, 2015 Author Share Posted December 2, 2015 (edited) А можно рисунок в студию , что бы лучше представлять где кнопки и пр. эскиз этих универсальных панелей в посте 57 но эскиз может быть индивидуальный в соответствии с размерами и количеством компонентов, для чего был сделан конструктор эскизов и таблица с ограничениями Edited December 2, 2015 by Alextus Link to comment Share on other sites More sharing options...
Alextus Posted December 2, 2015 Author Share Posted December 2, 2015 модули соединяются между собой, таким образом можно составить кокпит нужной конструкции и с необходимым вам функционалом Link to comment Share on other sites More sharing options...
Eponsky_bot Posted December 3, 2015 Share Posted December 3, 2015 (edited) это по сути 1 общий контакт группы. (для удобства подключения сделано 8 штырьков) Спасибо, я так и думал (догадывался) но смутило 8 штырьков (общей группы):) Edited December 3, 2015 by Eponsky_bot Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Eponsky_bot Posted December 3, 2015 Share Posted December 3, 2015 (edited) Вот , на всякий.. Edited December 3, 2015 by Eponsky_bot Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Alextus Posted December 3, 2015 Author Share Posted December 3, 2015 (edited) Да, все верно, только надо помнить, что общих там 4 и подключать компоненты нужно в рамках группы, например: если тумблер 3х позиционный, то все 3 контакта должны быть в одной группе, с общим только из этой группы еще надо сказать, что IDC разъемы со шлейфами удобнее чем BLS в плане обжимки, но IDC подходят только к матрицам на 16 Edited December 3, 2015 by Alextus 1 Link to comment Share on other sites More sharing options...
novosib611 Posted December 4, 2015 Share Posted December 4, 2015 эскиз этих универсальных панелей в посте 57 но эскиз может быть индивидуальный в соответствии с размерами и количеством компонентов, для чего был сделан конструктор эскизов и таблица с ограничениями Спс. Link to comment Share on other sites More sharing options...

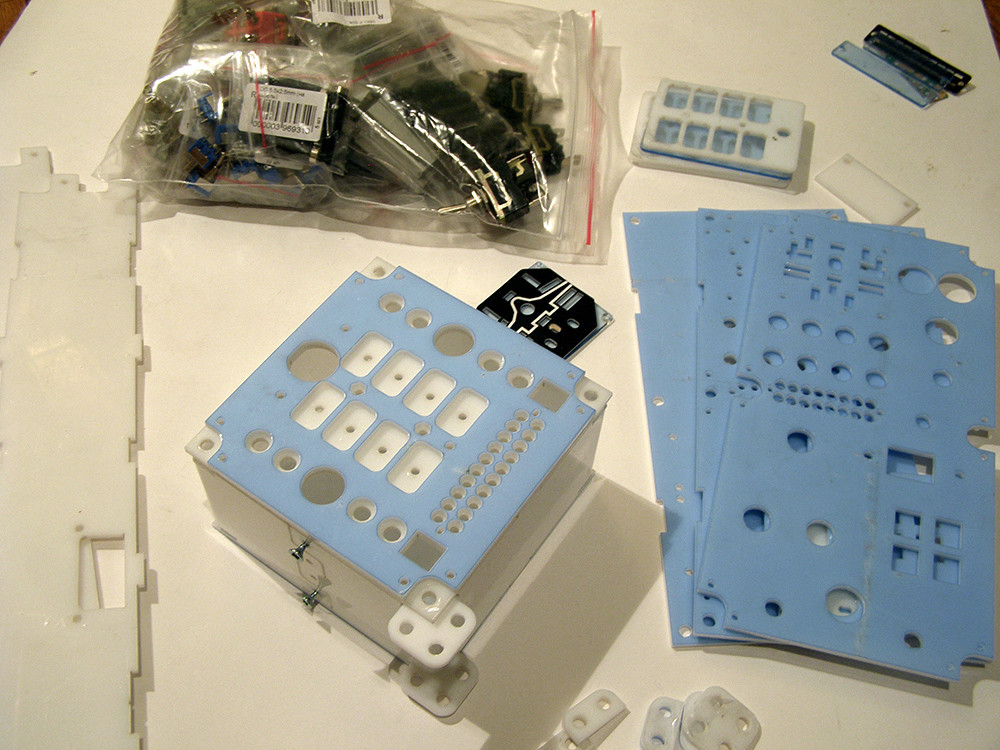

Alextus Posted December 15, 2015 Author Share Posted December 15, 2015 Универсальные панели в процессе покрасил и собрал коробочку, она имеет пазы для креплений с другими уни панелями. Заказчик пожелал черный цвет с синим заливающим светом. далее буду крепить электронику и тумблеры, кнопки... Link to comment Share on other sites More sharing options...
СВГSanek Posted December 15, 2015 Share Posted December 15, 2015 классно получается! Комп: MSI GTX 1080ti GAMING X, MSI Z370 GAMING M5, Intel Core i7-8700K Coffee Lake, Kingston DDR4 32Gb, SSD M2 Samsung 970PRO, Gunfighter Pro MCG Pro, BRD-F2 Restyling, Trackir5 + clip pro:smilewink: Link to comment Share on other sites More sharing options...
Ястреб Posted December 15, 2015 Share Posted December 15, 2015 покрасил и собрал коробочку, она имеет пазы для креплений с другими уни панелями. Заказчик пожелал черный цвет с синим заливающим светом. далее буду крепить электронику и тумблеры, кнопки... [ATTACH]130329[/ATTACH][ATTACH]130330[/ATTACH] Красота!!!:thumbup::thumbup::thumbup: Ход времени неумолим, Наступит день, взревут турбины… И оторвется от земли Тебе послушная машина. © Вадим Захаров. ----------------------------------------------------------------------------------------------------------------- Gigabyte z390 aorus elite|i7-9700K(turbo boost4800)|4xDDR4-3466(32)|HDD(2Tb)|gtx1080ti|Pimax 5k+|G32QC|Chieftec 1000W| ZalmanGS1200|BRD(напольник)|РУС Мангуст Т-50|VKB-MK-18-3|Mdjoy16(GVL)|Thrustmaster Hotas Warthog|Thrustmaster MFD|MS Sidewinder Force Feedbak 2|TrackIR5+TrackClipPRO| Link to comment Share on other sites More sharing options...

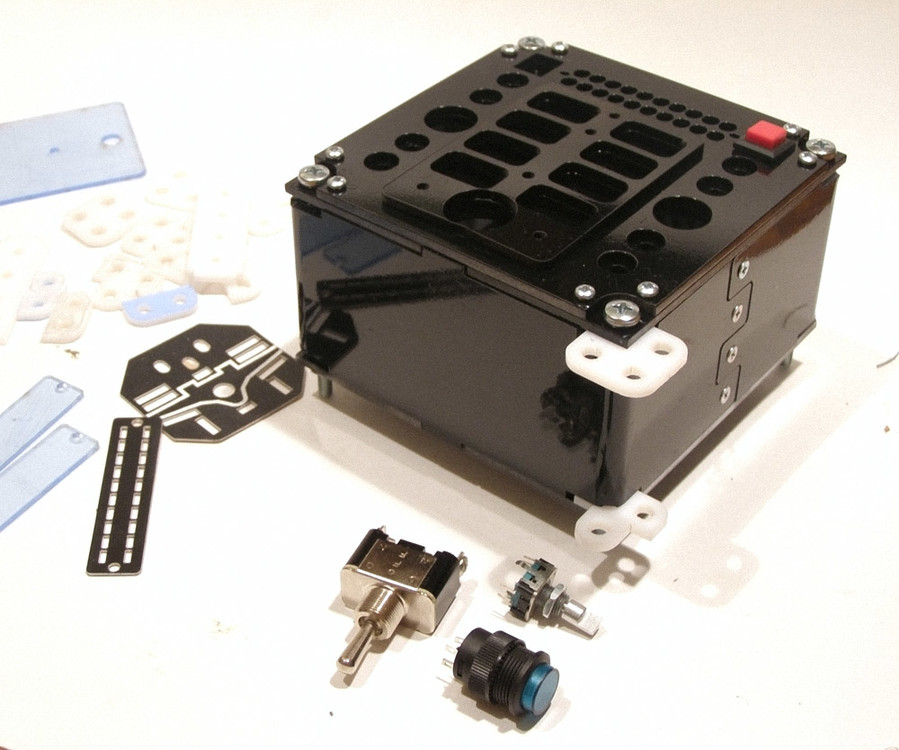

Alextus Posted December 19, 2015 Author Share Posted December 19, 2015 Предварительная сборка поскольку устройства универсальные, надписи планируются сменные, в виде наклеек Link to comment Share on other sites More sharing options...
Нупь Posted December 19, 2015 Share Posted December 19, 2015 Клево!!! А материал коробочек - пластик? Asus Rampage V Extreme X99, i7-5930K, DDR4 16GB Crucial 2133MHz, WD SATA6 1000GB, GeForce Titan Black 6Гб, 23" 1920x1080, CM 1.2кВт, СМ Nepton 280L, TM Warthog Моя карта ТВД Кавказ, Невада https://www.digitalcombatsimulator.com/ru/files/3053906/ Link to comment Share on other sites More sharing options...
Alextus Posted December 19, 2015 Author Share Posted December 19, 2015 Клево!!! А материал коробочек - пластик? Да, оргстекло и двухслойный пластик для гравировки Link to comment Share on other sites More sharing options...
Alextus Posted December 28, 2015 Author Share Posted December 28, 2015 (edited) Обновлен экспорт для ГС3, теперь доступны САС, ППИ и прочие индикаторы. 99% готов экспорт для КА-50 Список в таблице Edited January 4, 2016 by Alextus Link to comment Share on other sites More sharing options...
Alextus Posted January 16, 2016 Author Share Posted January 16, 2016 (edited) соединение модулей между собой. с помощью этих креплений можно сформировать разные комбинации из квадратных и прямоугольных модулей. размеры модулей 24х12х7 и 12х12х7 Edited January 16, 2016 by Alextus 1 Link to comment Share on other sites More sharing options...
Ястреб Posted January 16, 2016 Share Posted January 16, 2016 соединение модулей между собой. с помощью этих креплений можно сформировать разные комбинации из квадратных и прямоугольных модулей. размеры модулей 24х12х7 и 12х12х7 Отлично!:thumbup: Ход времени неумолим, Наступит день, взревут турбины… И оторвется от земли Тебе послушная машина. © Вадим Захаров. ----------------------------------------------------------------------------------------------------------------- Gigabyte z390 aorus elite|i7-9700K(turbo boost4800)|4xDDR4-3466(32)|HDD(2Tb)|gtx1080ti|Pimax 5k+|G32QC|Chieftec 1000W| ZalmanGS1200|BRD(напольник)|РУС Мангуст Т-50|VKB-MK-18-3|Mdjoy16(GVL)|Thrustmaster Hotas Warthog|Thrustmaster MFD|MS Sidewinder Force Feedbak 2|TrackIR5+TrackClipPRO| Link to comment Share on other sites More sharing options...
