Hydra 70 и FFAR

[Heli]



BAE Systems получила контракт Армии США стоимостью 50 млн $, чтобы продолжить производство твердотопливных двигателей МК 90 ракет Hydra 70, об этом компания объявила 20 августа. Работы по этому контракту начнутся в 2016 году и продлятся до 2017 года, МК 90 производятся на заводе боеприпасов Radford в юго-западной Вирджинии.



http://www.shephardmedia.com/news/rotorhub/bae-systems-produce-mk-90-propellant-grain/

Edited April 23, 2018 by Heli

[Time 83]

Я всё время думал, что надо начинать с НАРов и заканчивать пушкой, а у них всё наЕборот, да ещё и НАРы пускают в упор практически.



https://www.youtube.com/watch?v=2s3XVNcr3Ew&index=4&list=PLbkjJmZ3S8fkBELhPgZkBoVOgAujgKIq6

Edited February 23, 2017 by Heli

[MAD_MIKE]

Ну, смотря какие НАРы, мелкие или большие. Тип цели, защищённая или нет. А если как на видео - по мишени, то лучше сначала более точным оружием, а потом менее точным.

[Rediska]

Я всё время думал, что надо начинать с НАРов и заканчивать пушкой, а у них всё наЕборот, да ещё и НАРы пускают в упор практически.

https://www.youtube.com/watch?v=2s3XVNcr3Ew&index=4&list=PLbkjJmZ3S8fkBELhPgZkBoVOgAujgKIq6



А ведь действительно. У нас НАР пишется применять с дистанции не менее 1000м., чем я честно говоря тоже часто пренебрегаю особенно на Ми8.

Тут же реально страшно не попадут ли они под свои же осколки.

[Heli]

А ведь действительно. У нас НАР пишется применять с дистанции не менее 1000м., чем я честно говоря тоже часто пренебрегаю особенно на Ми8.

Тут же реально страшно не попадут ли они под свои же осколки.



MSD/ 60º Ricochete

1. WP or HE 2.75

2. SP or TP 2.75

3. 20mm

4. AGM 114



1. 700m/2300m

2. 500m/1700m

3. 500m/2500m

4. 900m/ -



https://quizlet.com/64777869/ah-1z-weapons-flash-cards/



MSD - минимально гарантировано безопасная дистанция для мирного времени

WP - белый фосфор

HE - ОФ

SP - Smoke-Incendiary

TP - практический

Edited March 3, 2016 by Heli

[Heli]



BAE Systems получила контракт Армии США стоимостью 50 млн $, чтобы продолжить производство твердотопливных шашек МК 90 для ракет Hydra 70, об этом компания объявила 20 августа. Работы по этому контракту начнутся в 2016 году и продлятся до 2017 года, МК 90 производятся на заводе боеприпасов Radford в юго-западной Вирджинии.



http://www.shephardmedia.com/news/rotorhub/bae-systems-produce-mk-90-propellant-grain/



Компания General Dynamics, Уиллистон, штат Вермонт, была награждена опционом стоимостью 169,694,436 $ к ранее заключенному контракту Армии США. Согласно новому соглашению компания поставит в рамках программы Иностранных Военных Продаж в Колумбию, Афганистан, Ирак, Катар, Объединенные Арабские Эмираты, Индию, Бельгию:



ракеты Hydra 70 в сборе:

M151 80,448

M255A1Q: 40,000

M274: 101,952

M278: 3715

M156: 7,200



Двигатели Mk66 Mod4: 20,721



Боевые части:

M257: 5,837

M278: 13,741

M156: 4,914



http://www.defense.gov/News/Contracts/Contract-View/Article/833614



M151 - ОФ, короткая

M255 - противопехотные со стреловидными ПЭ

M274 - дымовая

M278 - осветительная с парашютом, ИК-диапазон

M156 - зажигательная

M257 - осветительная с парашютом, видимый свет

Edited August 12, 2016 by Heli

[Heli]

Полезная инфа.



еще про Hydra 70, и немного flare, но с морской стороны и AH-1Z







Different Launchers

LAU-61C/A - 19 rockets, thermal protective coating, shipboard use.

LAU-130 - Same as 61 no thermal, no ship

LAU-68D/A - 7 rocket, thermal, & Ship

LAU-68 C/A - Same as LAU 68D/A except no thermal, no ship



Name the motors

MK66 MOD 2, MK66 MOD 4



MK66 MOD2, weight, thrust time, igniter

-HERO susceptabil

-Only used in LAU-61 C/A

-Avg Thrust 1,360lbs for 1.1 sec, 13.65lbs

-MK125 5 ingniter and tubular stabalizing rod with 5-wire HERO filter strung through rod



MK66 MOD4, igniter type

-HERO safe & hot tube loaded

-Contains solid stablizaer rod, MK 311 igniter + a set of filters in the igniter and a single filter under the nozzle contact band.



How does the motor work

The motor is ignited by 28-Vdc aircraft power distributed by the launcher intervalometer. Gas pressure resulting from the burning igniter charge ruptures either the igniter case (Mod 2) or igniter vent hole seals (Mod 4) and ignites the propellant grain. The propellant burns from inside to outside to minimize cg shifts. Propellant gases rupture the nozzle seal and exert forward pressure (motor movement) that overcomes the launcher tube locking detent. The stabilizing rod in the center of the propellant grain, prevents unstable burning of the grain The wrap-around (WAFFAR) fins on the Mk 66 2.75-inch motors are spring actuated to open and seat in the nozzle body fin slots as the motor exits the launcher tube.



What is WAFFAR

Wrap around folding fin aircraft rocket



HE



Smoke



Practice



Flechette



Illum Overt



Illum Covert



M151(Type, charhe, fuze, lenght, warhead weight, rocket weight, info, construction ) radius

OD+ yellow band, HE, 2.3 Comp B-4, M423/M427, 55.3". 9.4lbs, 23.2lbs, 10m burst radius, soft steel or cast iron



Mk 152 Mod 0(Type, charhe, fuze, lenght, warhead weight, rocket weight, info, construction)

OD+ yellow bandHE, 2.1 PBXN-110, MK 435 Mod 0, 55.3", 8.9lbs, 23.05lbs. Soft steel or cast iron.



Mk 146 Mod 0(Type, charhe, fuze, lenght, warhead weight, rocket weight, info)

OD+ yellow bandHE, 4.3 PBXN-110, MK435 MOD 0, 65.3", 16.6lbs, 30.3lbs



M229(Type, charhe, fuze, lenght, warhead weight, rocket weight, info)

OD+ yellow band, HE, 4.8 Comp B-4, M423, 65.3", 16.9lbs, 30.6lbs, elongated version of 151, only for slow moving aircraft



WDU-4A/A (Type, charhe, fuze, lenght, warhead weight, rocket weight, employment, beaten zone.)

OD+ Red band, Flechette, 2,205 20Gr/3g M9, M113A, 57.1", 9.3lbs, 23.1lbs employment, 1200-1500 80 x 80 beaten zone



Mk 149 Mod 0(Type, charhe, fuze, length, warhead weight, rocket weight, info) Optimum employment

OD+ Red band, Flechette 1,179 60 Gr/3g M-9, M113A, 66.1", 13.9lbs, 27.55lbs 600-800m/900-1100m employment(Skid newsletter/NTTP), 150-250m afterward optimum flechette pattern



Mk 67 Mod 1 (Type, charhe, fuze, lenght, warhead weight, rocket weight, info)

White+ yellow band, Smoke, 2.6 lbs RP/PBXN-202, M427/Mk 352 Mod 2, 55.3"/54.3", 5.2lbs, 23.29lbs/23.09lbs.

The Mod 1 contains red phosphorous (RP) that has improved cook-off characteristics and does not require special handling.



M156(Type, charhe, fuze, lenght, warhead weight, rocket weight, info)

OD + R&Y Band, Smoke, 2lbs WP/CompB-4, M427, 55.13", 9.7lbs, 23.5lbs



M257(Type, charge, fuze, CP, time, lenght, warhead weight, rocket weight, motor burnout, drogue chute, fully deploy, deg, alt dist

OD, Illum Overt, M442, 1Mil CP, 2min, 1 mile, 70.8", 10.7lbs, 24.6lbs, launched to 1800' and range 3500m(deploys 3-3.5km), 15 deg up, base Fuze functions 1.5 secs motor burnout, 9 secs for drogue chute, 13.5 secs to fully deploy. Falls 13 to 15 ft/sec



M278(fuze, CP, time, microns, length, weight, distance and height, degrees)

Black. Illum Covert, M442, 700 CP, 3 min, .7-1.1 microns, 70.8", 24.9lbs 2500' 3000m 22 deg nose up



WTU-1/B

Blue, Inert, 55.3", 23.2 lbs



which type of warhead cannot be selected for firing combo. what's warhead priority.

-Ilum & flechette

-HE, smoke, practice



Range source for CCIP

Manual/Laser/Geo Ref



Range Sources for CCRP

TSS LOS/Laser/Geo Ref



Default and range on wpns pg MFD for Rockets

1500m, 300-7000



Default and range on wpns pg MFD for Illum Rockets

3400m, uneditable



Default and range on wpns pg MFD for flechette Rockets

1000m, 500-1500



jettison airspeed for rockets

130



inboard rocket firing envelop

130 - 200 kts unrestricted

70 - 130, 2 sec interval

5-70 Avoid

0-5 2 sec interval

outboard stores firing envelope

60 to 200, unrestricted

20 to 60 avoid

0 to 20 2 sec interval

M423, type, arming criteria, Fuze fires, operation

point detonating, sustained account 20 G's, 42-91m(140-300'), .63-.82 secs at 27 G's. Slow speed aircraft, low angle 5 deg. Used on M151, M223



M427 type, arming, Fuze fires, operation, used on what rockets

Point Detonating, sustained account 20 G's, 244-381m (800-1250') 1.09-1.34 at 40G's. Used on M151, MK 67, MK 156

Mk 435 Mod 0, type arming, fuze, operation

43-92m(140-300'), navy's insensitive version.



M113A, type, arming time/dist, Fuze fires, operation, optimum flechette expulsion. flechette expulsion is how far down range and time.

acceleration decel, sustained acc 17.5 G's 550-1400', 1.2 secs at 33 G's ave, fires when Decel below 11 G's, 150-250m optimum expulsion. Flechette expulsion after 1.6 secs, 400-600 m down range



M442, TYPE, arming, Gs, Fuze fires, operation. Time for flare candle from launch

Time, sustained acc 16 G's, 650m, 2137', 1 sec, preset fixed time from lanch. Flare candle 13.5 secs from launch, 16 Gs to enable and arms at motor burnout

Mk 352 Mod 0, type, arming, Fuze fires, operation, info.

Point detonating, sustained 20gs, 244-366m (800-1200), 1.07-1.36secs at 40g's, impact fuze. used on 2.75 & 5' rockets. Sensitive to low angle impact on all targets, water. 3 - 5 deg. used on Mk67



Med/High

-2500\' HAT, 2600m, level speed change to 60

-2200m tip in (30-50% Q), 60 kts

-2000m 20 mm

-1800-1600m. Rockets

-1400-1100m Rockets

-1000m, 1000\' Pull Off



Employment of Flechette to reach maximum lethality and beaten zone

600 - 800

25mx100m

ROT FOR wind corrections

10 kts for wind 300 m or 5 deg heading change



ROT change in azimuth or elevation

1 deg = 150' elv

1 deg azimuth = 63m

What rate does deployed flares desced

13-15ft/secs

low alt short range profile

-Pop at 2 200m

-2000m Laser Guns

-1500-1200m Rockets

-1000m (300 m closests) pull off with off axis guns

break distances

-20mm = 200

-2.75 = 300 m

-5\" = 800m



How far will a spent illum rocket travel

700-1000m

running fire for illuminated intervals

60 secs for single 45 for 2



a Flare takes how long to fully deploy

13.5secs



a flare produces how many foot candles for what radius and how many times the ambient light level of the moon is that.

.2, 850m, 10x



Why is CCRP with laser not recommended

Because both pills are heads down



Doess CCRP-M/A rely on the boresight of the helmet

No



What does M278 peak at wavelength

.8 microns



how much visible light to naked eye for M278

1 watt per steradian. Will highlight position of flare but not ground forces



Ripple does what

One firing pulse fires all rockets with a 40ms pulse in between



Primary difference between LAU-130 & LAU-61

the LAU-130 lacks the LAU-61’s thermal protective coating.

The LAU-61 surface will appear to have a foam-like coating with a pebbly texture, while the LAU-130 will have smooth, painted metal



The primary difference between the LAU-68C/A and LAU-131/A and the LAU-68D/A is that

the LAU-68C/A and LAU-131/A lack

the thermal protective coating of the LAU-68D/A. As such, The LAU-68C/A and LAU-131/A are

not approved for ship-board use



LUU-19/B, A/B, B/B APC

What type of Flare, made up of? What force to deploy parachute. Weight, descent rate, lenght, diameter

NIR - near infared

potassium nitrate/cesium nitrate oxidizer

55lbs, 36lbs, 14 feet/ sec, 36" long, 4.875".



LUU-19/B ignitiion from? time of illum, W/str

6000' AGL, 9 mins, 450 W/Str



LUU-19/A/B B/B ignitiion from alt? burnout? time of illum, W/str. Weight, descent rate

7,500' AGL, 500' AGL7 mins, 650 W.str, 30 lbs, 8.3 feet/sec



SUU-25 F/A ejects what types of flares and how many. Lenght, diameter, weight (empty/loaded)

ejecting rearward eight LUU-2A/B or -B/B or LUU-19/B

107', 14', 260lbs, 490lbs



Ejection forces are capable of propelling a flare to a distance of how many feet fo SUU-25 F/A

50'



https://www.studydroid.com/printerFriendlyViewPack.php?packId=560909





Edited August 2, 2016 by Heli

[Chizh]

Спасибо!

[Heli]



тайваньское производство

[Heli]







12-ти трубные контейнеры LWL-12A фирмы Arnold Defense

изготавливаются из 19-ти трубных M261 в заводских условиях



созданы из-за потребности в среднем варианте между M260 и M261, в частности для вертолетов OH-58D неназванного владельца и вертолетов эскадры 160th SOAR



https://www.shephardmedia.com/news/special-operations/quad-a-arnold-finds-launcher-sweet-spot/

[AkelaFreedom]

Я моделирую всю серию ракет Hydra



(полный набор можно найти здесь, если кому интересно - https://www.artstation.com/akelafreedom)

[Angry]

Я моделирую всю серию ракет Hydra



(полный набор можно найти здесь, если кому интересно - https://www.artstation.com/akelafreedom)



Интересно. А вы пользуетесь какими рефами? Или так, на глазок?

[AkelaFreedom]

Интересно. А вы пользуетесь какими рефами? Или так, на глазок?



Боеголовки и мотор я рисовал по чертежам из официального мануала (кроме M282, эту по фото). С контейнером PA-150 конечно намучился, т. к. по нему в сети вообще ничего нет. Ящики и контейнеры для боеголовко тоже по фото исходя из размеров самих боеголовок.

Но вот сейчас работая с пусковыми установками и столкнулся с проблемой - обычная ракета в сборке (M151+M423+Мотор) - около 140 см, а вот пусковая установка M261 для Apacha - 168 см. И получается, что если ракету установит до стопора и контакта она будет очень глубоко внутри установки. А вот на фотографиях в сети она немного даже выступает. Никак не могу взять в толк, что делать :)

[MAD_MIKE]

Боеголовки и мотор я рисовал по чертежам из официального мануала (кроме M282, эту по фото). С контейнером PA-150 конечно намучился, т. к. по нему в сети вообще ничего нет. Ящики и контейнеры для боеголовко тоже по фото исходя из размеров самих боеголовок.

Но вот сейчас работая с пусковыми установками и столкнулся с проблемой - обычная ракета в сборке (M151+M423+Мотор) - около 140 см, а вот пусковая установка M261 для Apacha - 168 см. И получается, что если ракету установит до стопора и контакта она будет очень глубоко внутри установки. А вот на фотографиях в сети она немного даже выступает. Никак не могу взять в толк, что делать :)



Сзади есть немного направляющей для пороховых газов.

[AkelaFreedom]

Сзади есть немного направляющей для пороховых газов.



Это я учитываю (на схеме ниже) и вы приводите в пример LAU-61 а они как и LAU-68 (LAU-131) видимо короче поскольку осветительные M257 из них торчат намного длиннее чем из пусковой M261.

[MAD_MIKE]

Это они просто ещё не до конца засунутые. Это у них методика зарядки такая, сначала все недосунуть чтоб торчали, а потом сразу всех палкой-пихалкой. Типа ТБ соблюдают, чтобы в уже занятую дырочку не вставить ракету и типа взорваться.

[AkelaFreedom]

Кажется я понял как все устроено :)

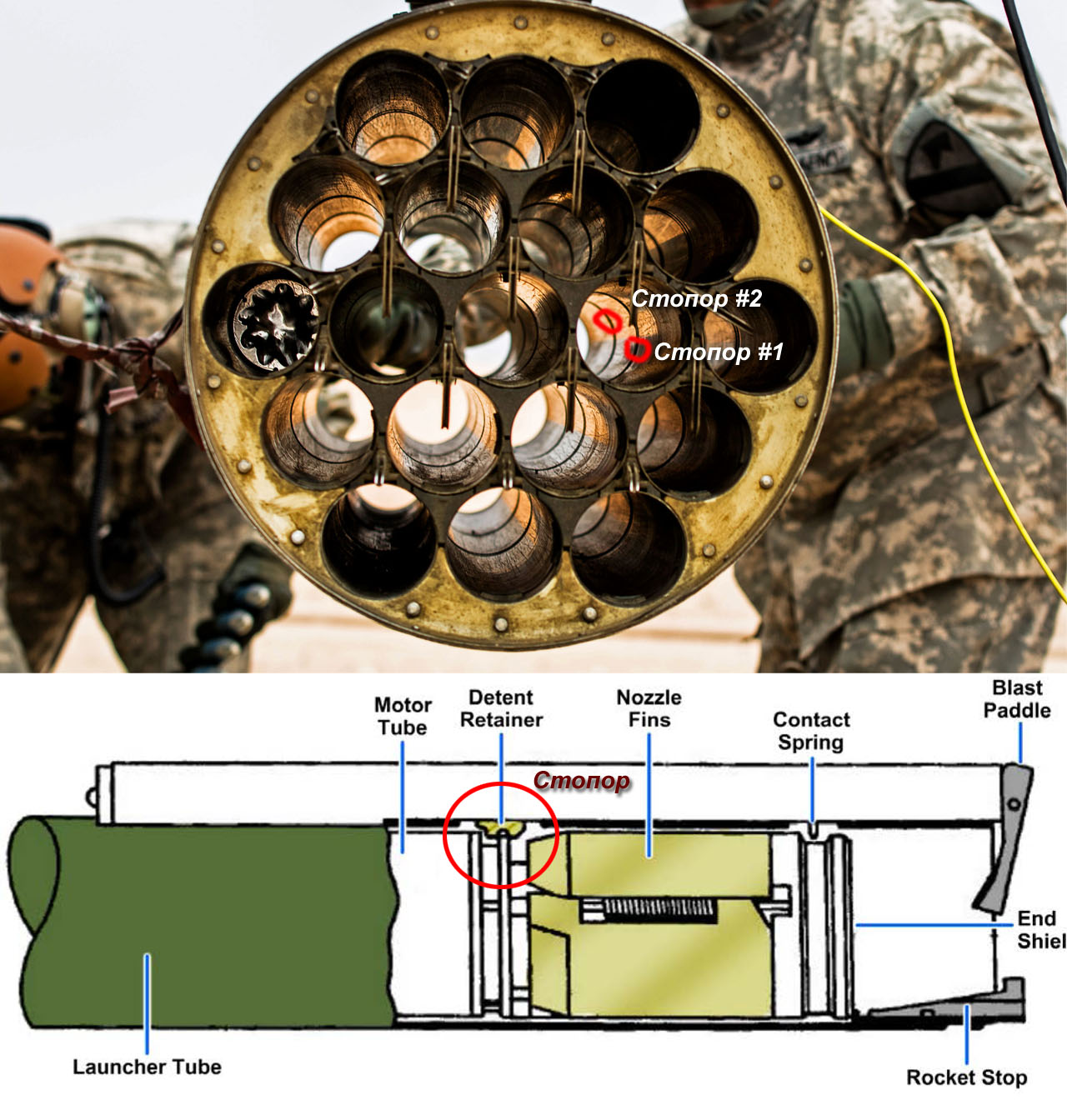

В новых моделях пусковых установок два механизма стопоров для длинных и коротких боеголовок соответственно. При этом нигде об этом ни слова :(



Да и просьба к форумчанам, кто-нибудь знает как выглядит текст на установках? Поскольку я только нашел номера DODOAC

[MAD_MIKE]

На крайнем видосе же всё конкретно показано - 4 короткие ракеты и 4 длинные. Видно даже на сколько они пропихнули короткие, тогда как длинные торчат, так как дошли до стопора без палки. Выравнивают не по переду, а по заду, где поджиг осуществляется.

[AkelaFreedom]

Это они просто ещё не до конца засунутые. Это у них методика зарядки такая, сначала все недосунуть чтоб торчали, а потом сразу всех палкой-пихалкой. Типа ТБ соблюдают, чтобы в уже занятую дырочку не вставить ракету и типа взорваться.



Большое спасибо 'MAD MIKE' за видео!

Кстати я думал они уже перешли на липкую ленту для фиксации стабилизаторов ракет, а на видео видны металлические "обхватки"

[AkelaFreedom]

На крайнем видосе же всё конкретно показано - 4 короткие ракеты и 4 длинные. Видно даже на сколько они пропихнули короткие, тогда как длинные торчат, так как дошли до стопора без палки. Выравнивают не по переду, а по заду, где поджиг осуществляется.



В этом случае вы правы, но у меня есть фото, где уже в полете ракеты с боеголовками M151 лишь слегка утоплены, так что идея с двумя стопорами верная :) Видимо можно и так и так.

[MAD_MIKE]

В этом случае вы правы, но у меня есть фото, где уже в полете ракеты с боеголовками M151 лишь слегка утоплены, так что идея с двумя стопорами верная :) Видимо можно и так и так.



Ну раз уж есть видос, то тогда всё понятно. Ведь технически это возможно. Эти рычажки сзади, всего лишь предохранители, сам электр. контакт внутри трубы.

[AkelaFreedom]

Ну раз уж есть видос, то тогда всё понятно. Ведь технически это возможно. Эти рычажки сзади, всего лишь предохранители, сам электр. контакт внутри трубы.





Я тоже думал что эти рычажки лишь дефлекторы для выхлопа, ан нет :) В одном из документов утверждается, что это система поджога для старого типа ракет с мотором MK40. Так что делали на все случаи жизни видимо :)

[Heli]

держите



NAVAIR 11-140-12 AIRCRAFT ROCKET SYSTEMS 2.75-INCH AND 5.0-INCH ORGANIZATIONAL, INTERMEDIATE AND DEPOT MAINTENANCE ACTIVITIES

https://filecloud.me/zzsqo7qv11s8.html



сообщения будут перенесены в https://forums.eagle.ru/showthread.php?t=183548

[AkelaFreedom]

держите



NAVAIR 11-140-12 AIRCRAFT ROCKET SYSTEMS 2.75-INCH AND 5.0-INCH ORGANIZATIONAL, INTERMEDIATE AND DEPOT MAINTENANCE ACTIVITIES

https://filecloud.me/zzsqo7qv11s8.html



сообщения будут перенесены в https://forums.eagle.ru/showthread.php?t=183548



Спасибо за брошурку! А не по морячкам что-то подобное есть для M260 и M261?

[AkelaFreedom]

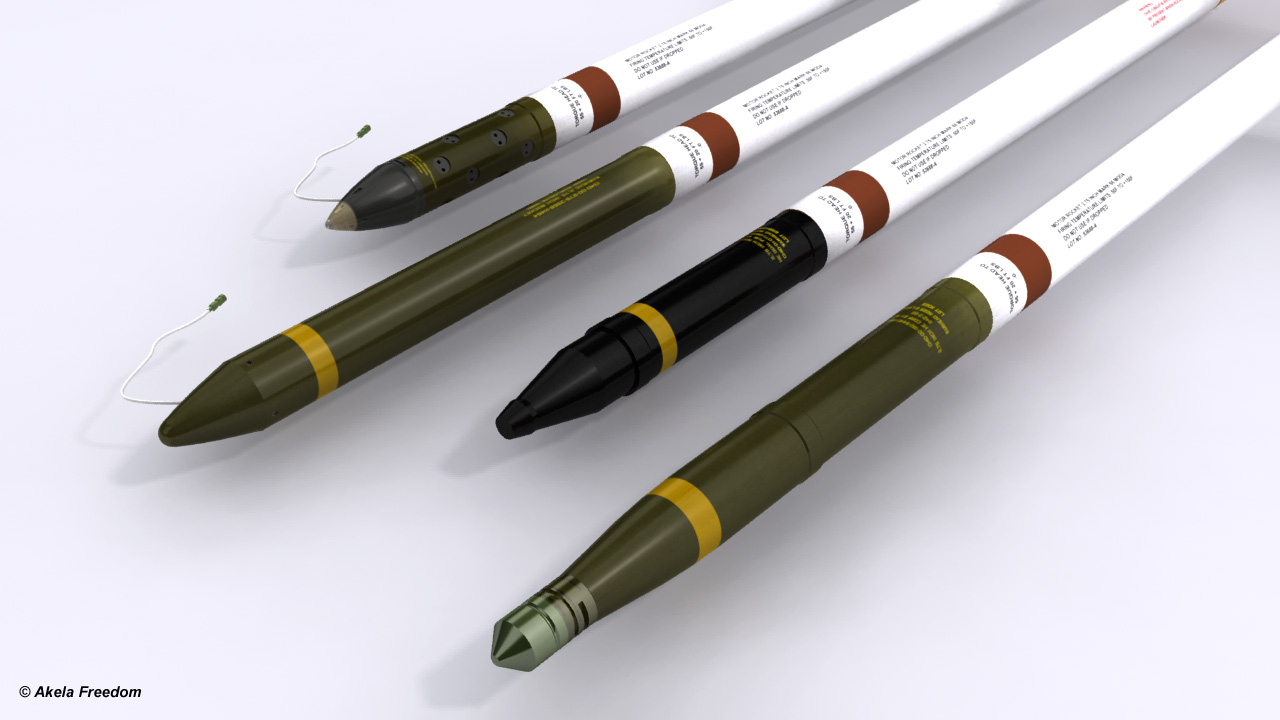

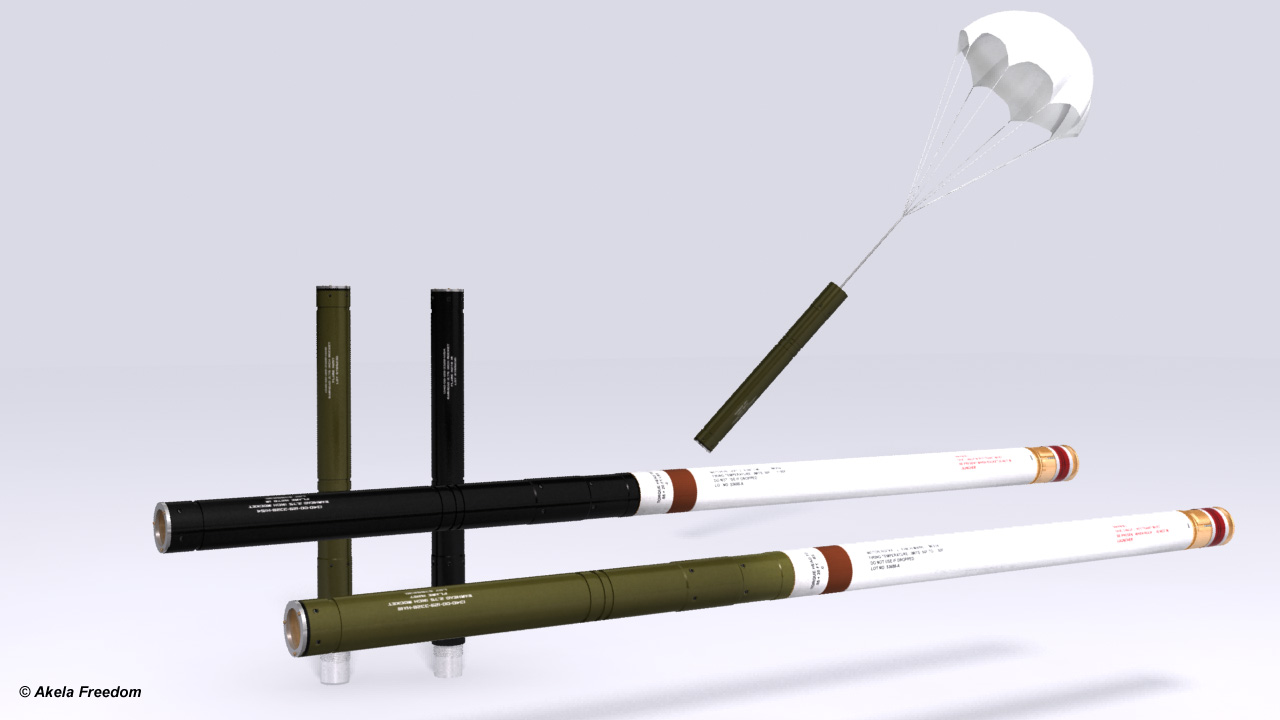

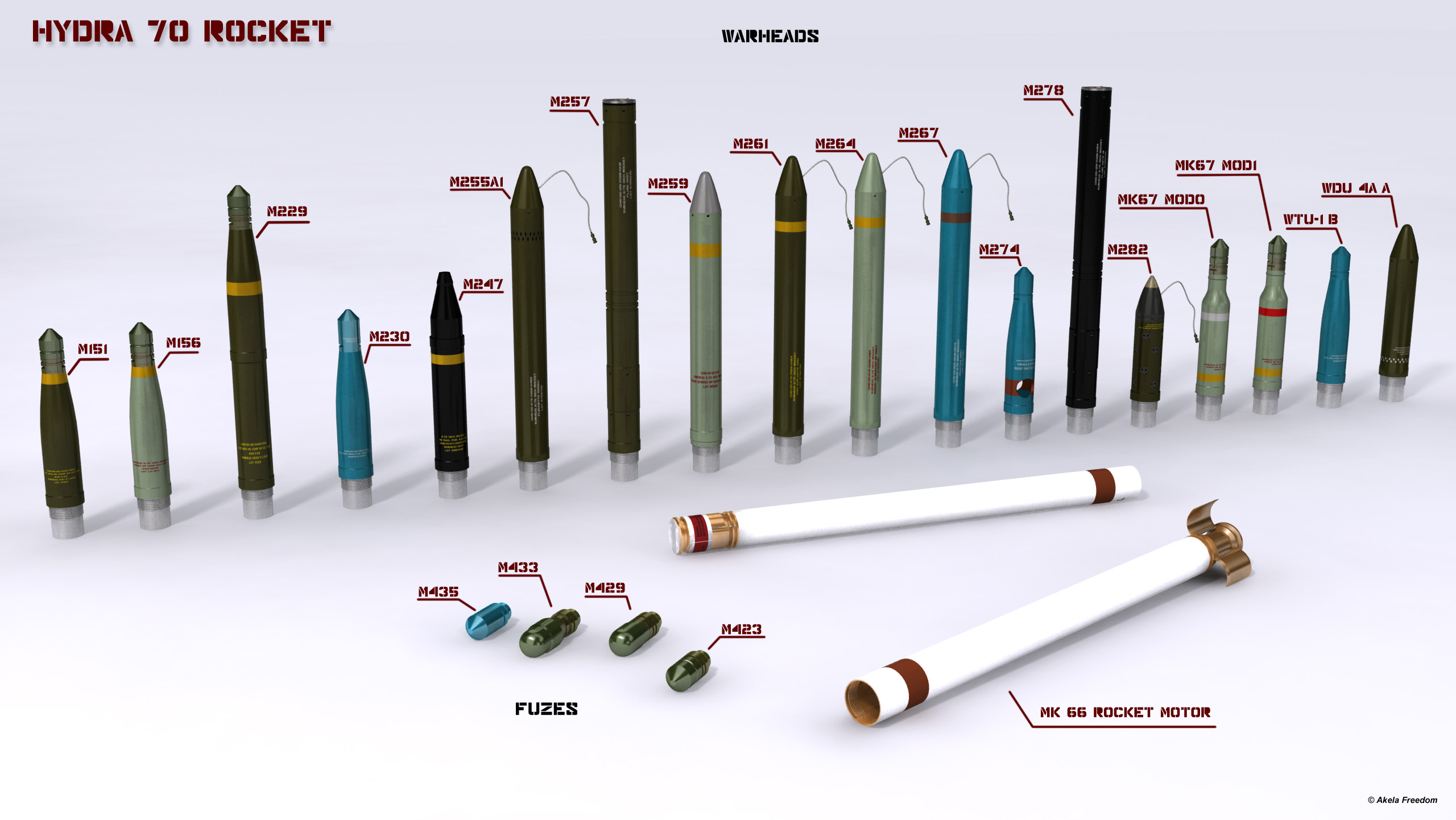

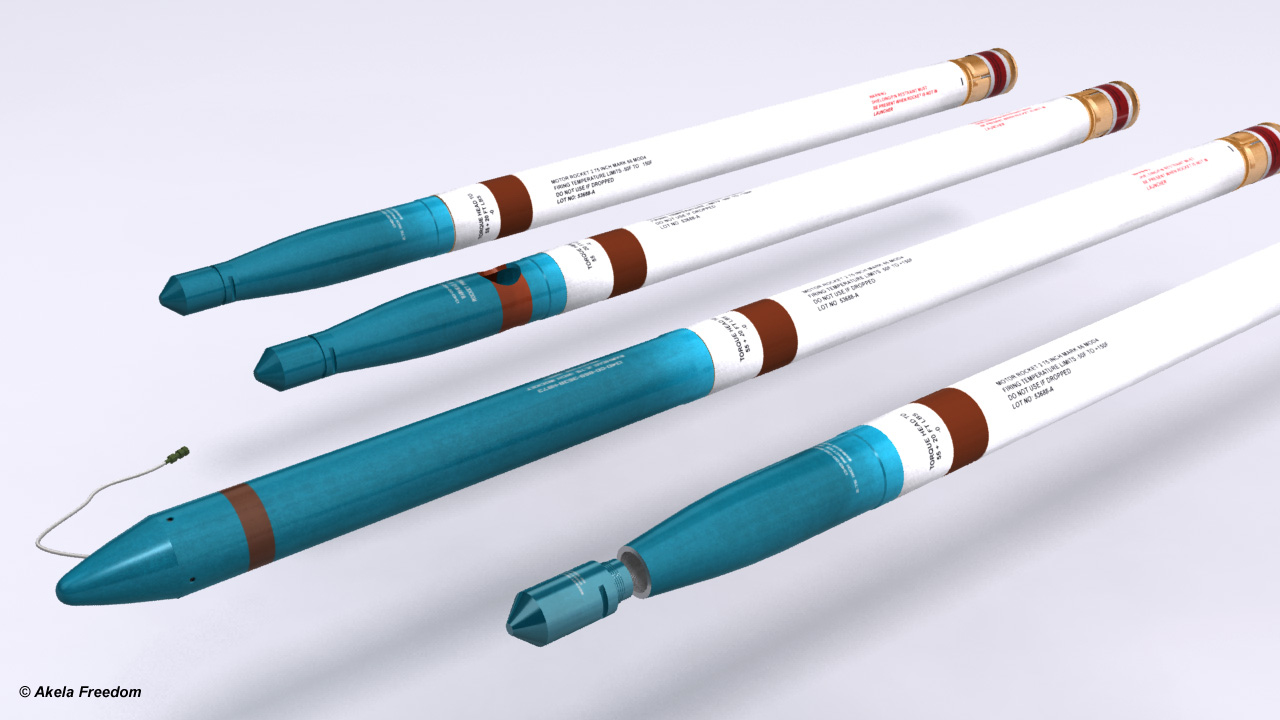

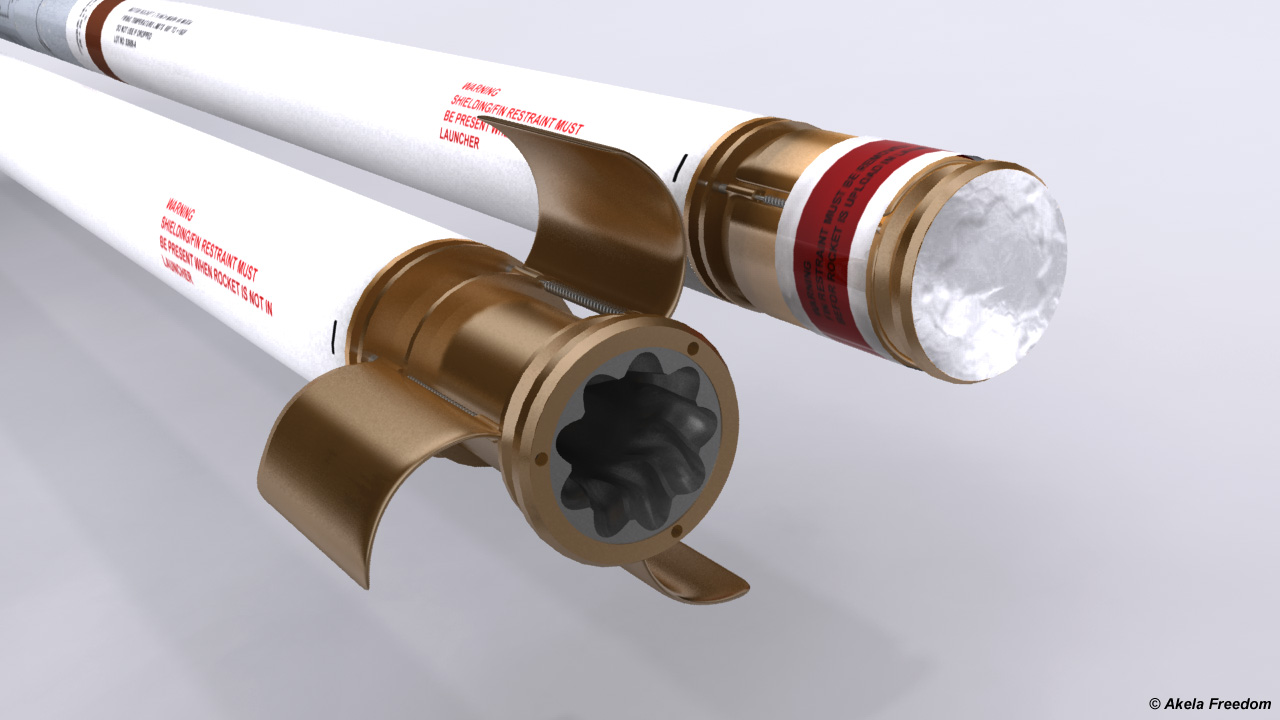

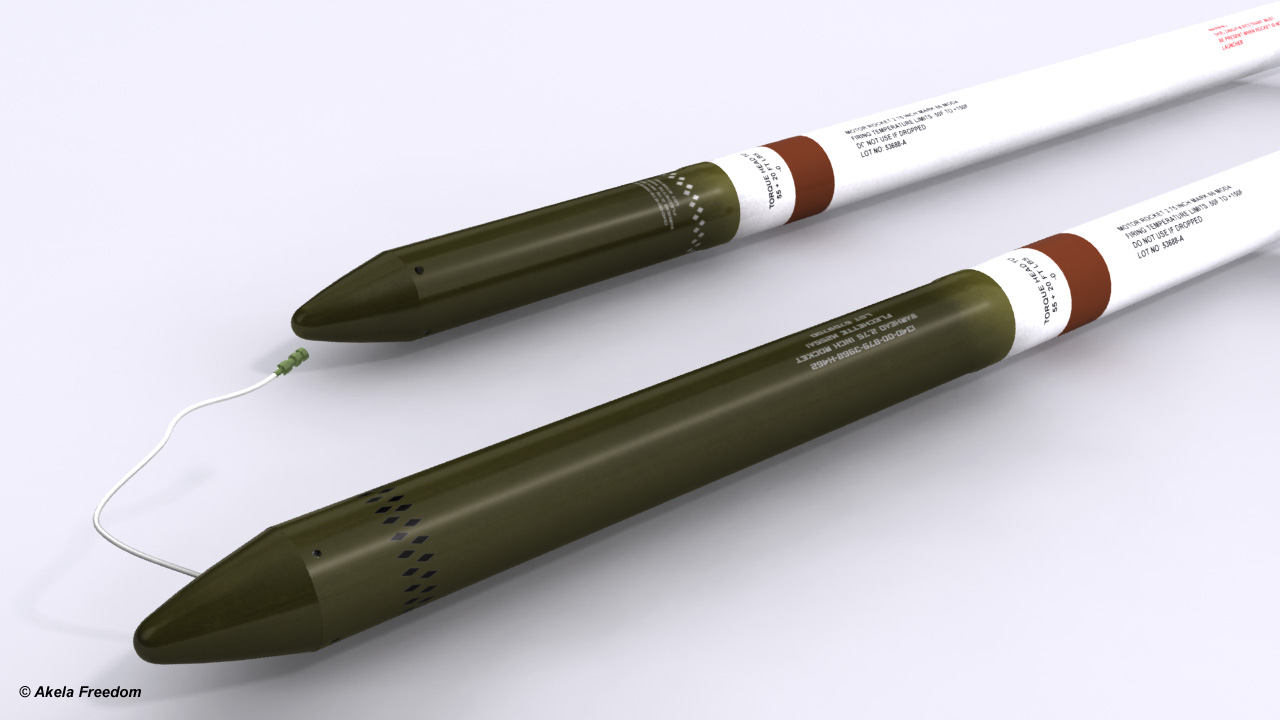

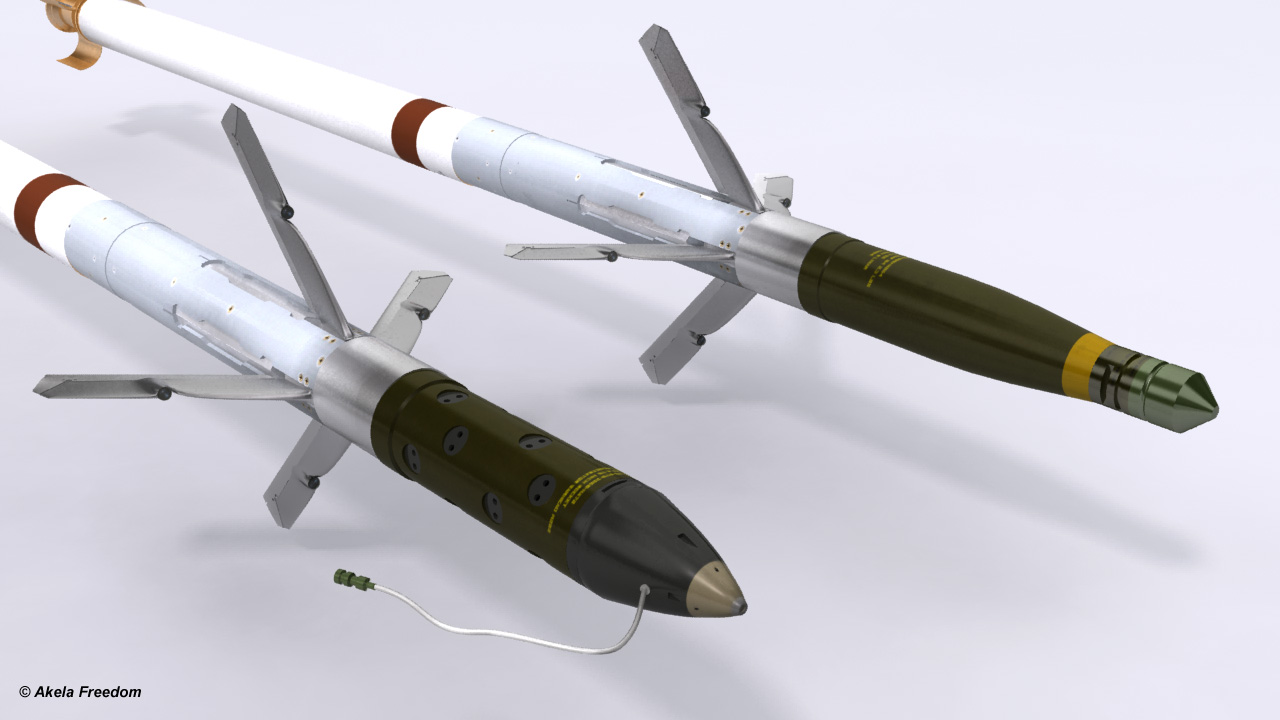

По настоянию модераторов перемещаю рендеры по Hydra 70 сюда :)



(полный набор можно найти здесь, если кому интересно - https://www.artstation.com/akelafreedom)
