Имитаторы ЗРК (Threat Emitters)

[Chizh]

82-ая тренируется с A-10 и С-17. С-17 демонстрирует взлет и посадку с полевого аэродрома.



На 33-й секунде в небо улетает какая-то мелкая ракета. Для чего?

У меня два варианта.

1. Для визуализации сносом дыма ветра по высотам для десантирования.

2. Имитация ПЗРК для испытания бортовых систем предупреждения о пуске.

[Heli]

На 33-й секунде в небо улетает какая-то мелкая ракета. Для чего?

У меня два варианта.

1. Для визуализации сносом дыма ветра по высотам для десантирования.

2. Имитация ПЗРК для испытания бортовых систем предупреждения о пуске.



это имитация пуска зенитный ракеты



The training allowed aviators from the squadron to practice and improve evasive maneuvers they would take if targeted by a SAM through the use of foam missiles known as “smokey SAMs.”



“The smokey SAM mimics the heat signatures given off by real SAMs without the danger of an actual threat. They are nicknamed smokey SAM because of the amount of smoke they produce when fired.”



The helicopters use infrared sensors to detect the heat of the smokey SAM, so even if the pilots don’t see the launch, the aircraft senses it,” said Bishop. “After detection, it’s up to the pilots to react appropriately"



http://www.dvidshub.net/news/105391/pilots-evade-attack-during-missile-simulation-training#.VJbzVcHceA



вот эта ракета http://en.wikipedia.org/wiki/GTR-18_Smokey_Sam

Edited June 13, 2017 by Heli

[Heli]

Имитаторы ЗРК





AN/GPQ-11A симулятор ЗРК "красной команды" для тренировок пилотов "синей"

[Heli]



Компания Lockheed Martin получила контракт ценой 108 млн. $ на разработку, испытания и производство до 20 систем имитаторов ЗРК Advanced Radar Threat System–Variant 2 (ARTS-V2).



Работы, как ожидается, будут завершены к 30 июня 2027 года.





• Система ARTS-Variant 1 ориентирована на имитацию дальнобойных ЗРК, повторно обнаруживаемых радиолокационных угроз

• ARTS-Variant 2 ориентирован имитацию радиолокационных угроз от зенитно-ракетных средств малой/средней дальности

• Обе системы используются для обучения летного состава способам и тактикам противодействия




http://airrecognition.com/index.php/archive-world-worldwide-news-air-force-aviation-aerospace-air-military-defence-industry/global-defense-security-news/global-news-2017/june/3530-lockheed-martin-wins-108-mn-contract-for-arts-v2-simulation-system-development.html

[Heli]

Man Portable Survivability Trainer (MAST)





Система Man Portable Survivability Trainer (MAST) внешне похожа на пусковую установку ПЗРК, но на самом деле это световая пушка с пассивными датчиками и встроенным вычислителем. В передней части находится мощный светодиодный излучатель, который имитирует запуск ракеты и дает сигнал об атаке бортовым системам предупреждения.



Во время тренировки MAST воспроизводит последовательность применения ПЗРК: включая захват цели, стрельбу (с соответствующей ИК и УФ-сигнатурой) и потерю захвата в случае эффектных мер противодействия (ловушки, манёвры, DIRCM). Запись (с наложением информации) со встроенной в MAST видеокамеры показывает результат - какие меры сработали, а какие нет.





Система также может быть завязана со Smokey SAM, что позволяет пилотам видеть дымовой след после "электронного" пуска.



http://foxtrotalpha.jalopnik.com/this-shoulder-mounted-sim-trains-pilots-to-evade-surfac-1702680164

Edited June 13, 2017 by Heli

[Heli]





имитационные решения от Textron Systems

MAST это разработка компании AAI Test & Training, которая входит в Textron

Edited June 13, 2017 by Heli

[Heli]

БЛОК ИМИТАТОРОВ ПУСКА РАКЕТ ПЕРЕНОСНОГО ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА

http://www.ssc.smr.ru/media/journals/izvestia/2013/2013_6_193_196.pdf

[Heli]

Northrop Grumman получила контракт ценой 75,000,000 $ на поддержку имитаторов ЗРК Joint Threat Emitter для Саудовской Аравии.



https://www.defense.gov/News/Contracts/Contract-View/Article/1360336/

Edited November 2, 2017 by Heli

[Heli]



ASET I - IV



ASET I и II настольные тренажеры

ASET III программируемый бортовой эмулятор угроз для RWR вертолетов

ASET IV набор полноценных подвижных имитаторов





Aircraft Survivability Equipment Trainer (ASET) IV

В рамках учебного комплекса мобильных средств имитации противника компанией DRS Training & Control Systems была разработана система ASET IV. Она предназначена для эффективной (конвейерной) подготовки экипажей против наземных угроз, включая зенитную артиллерию и инфракрасные ракеты класса «земля-воздух».



ASET в настоящее время работает на базах Fort Irwin, Fort Polk, Fort Hood, и Hohenfels (Германия).



http://www.leonardodrs.com/products-and-services/aircraft-survivability-equipment-trainer-aset/







AN/GSH-55(V)5 ASET II EIDS COMPONENTS

AIRCRAFT SURVIVABILITY EQUIPMENT TRAINERS

(ASET II, III AND IV)

NSN: N/A (ASET II and III)

6920-01-347-1083 (ASET IV)

LIN: N/A (ASET II and III)

Z92580 (ASET IV)

GENERAL:

The Aircraft Survivability Equipment training device strategy is a building block concept to train aviators on the proper employment of Aircraft Survivability Equipment (ASE). The ASET II, pictured on the preceding page, is a desktop audiovisual trainer that teaches the fundamentals of ASE, threats and tactics at school and unit locations. ASET III is an embedded training concept that teaches ASE employment while in-flight. ASET IV, pictured on the following page, is a tactical threat emitting training device that teaches realistic force-on-force and collective team training under the "train as you fight" concept.

PHYSICAL CHARACTERISTICS:

ASET II is an interactive video disk based desk top training system developed to provide aviators fundamental training on ASE, threats, and tactics. It was developed to utilize the Electronic Information Delivery System (EIDS), pictured on the preceding page. The courseware is designed into three modes which are the tutorial, management, and game modes. The courseware addresses all rotary wing aircraft platforms and Special Electronic Mission Aircraft platforms. ASET II courseware provides individually self-paced instructions based on the unique requirements of each platform. Training reports on student progress are available through the ASET II. The effectiveness of ASET II for training has been degraded due to the obsolescence of the EIDS. An update to the ASE Training Requirements Document is in process to update ASET II to Interactive Multimedia Instruction (IMI). POCs for maintenance issues are CW4 Steve Woods, Ft Rucker, DSN 558-1861, and Andy Secoolish, Tobyhanna Army Depot, DSN 795-6427.

ASET III provides in-flight training to pilots in the proper tactical responses to counter the threat(s) appearing on the radar detecting/radar warning receiver indicator. ASE/threat interactions are simulated through the use of embedded training software.

ASET IV, also designated as the AN/TPQ-45, Electronic Warfare Training Set, is a group of ground-based air defense threat emitters that create an electronic warfare environment for training. It provides tactical training for aviation crews against anti-aircraft artillery (AAA) and surface-to-air (SAM) threats. Each system consists of two (2) AAA simulators, two (2) Infrared (IR) SAM simulators, one (1) radio frequency (RF) SAM, a command and control vehicle and six man portable air defense systems (MANPADS). The threat simulators are mounted on M1097 Heavy High Mobility Multipurpose Wheeled Vehicle (HMMWV). Production of the final (8th) module was completed Feb 98. Fielding of systems to the Combat Maneuver Training Centers has been completed with three (3) systems going to the National Training Center, one (1) system to the Joint Readiness Training Center, and one (1) system to the Combat Maneuver Training Center. Fielding of systems to the home stations, Ft Bragg, Ft Hood, and Ft Campbell has been delayed due to a shortage of sustainment funding. Planned upgrades to ASET IV to provide night fighting capability and to simulate the latest threats are partially funded and will begin during FY98.





https://fas.org/man/dod-101/sys/ac/equip/aec-pam-9811/sec5.html

Edited November 5, 2018 by Heli

[Heli]

некоторые другие имитаторы DRS Training & Control Systems



Multi-Band Threat Simulation System (MTSS)



Joint Man-Portable Air Defense System (JMANPADS)

Electronic Warfare Instrumented Training Range (EWITR)



UnManned Threat Emitter (UMTE)



Joint Portable Radar Warning Receiver Stimulator (JPRWRS)

Edited June 3, 2018 by Heli

[Heli]

AN/MST-T1A MUTES (Multiple Threat Emitter System)



AN/MST-T1(V) Mini-MUTES



AN/MPQ-T3



варианты AN/MPS-T1



варианты AN/MPQ-T2



http://www.geocities.ws/Pentagon/Quarters/3996/Equip.html

Edited July 30, 2018 by Heli

[Heli]



Portable Range Threat Simulator (дальний) и Phantom UL Beam Rider

Edited February 1, 2018 by Heli

[Heli]



Edited January 30, 2021 by Heli

[Heli]

на шведском полигоне Vidsel Test Range для имитации угроз применяются

• имитаторы ПЗРК Textron System Mallina

• два радара Vitro неназванной модификации (имитируют 2К12 Куб, 9К33 Оса, П-40, П-15, П-19, ПРВ-9, ПРВ-16)

• Tracka это снятый с самолета Saab 37 Viggen радар Ericson PS-46A


http://www.monch.com/mpg/news/air/3268-ila-2018-threatening-behaviour.html

Edited April 26, 2018 by Heli

[Heli]



даже стрела-1



[Heli]



имитатор пзрк на службе в КМП США

Edited November 5, 2018 by Heli

[Heli]

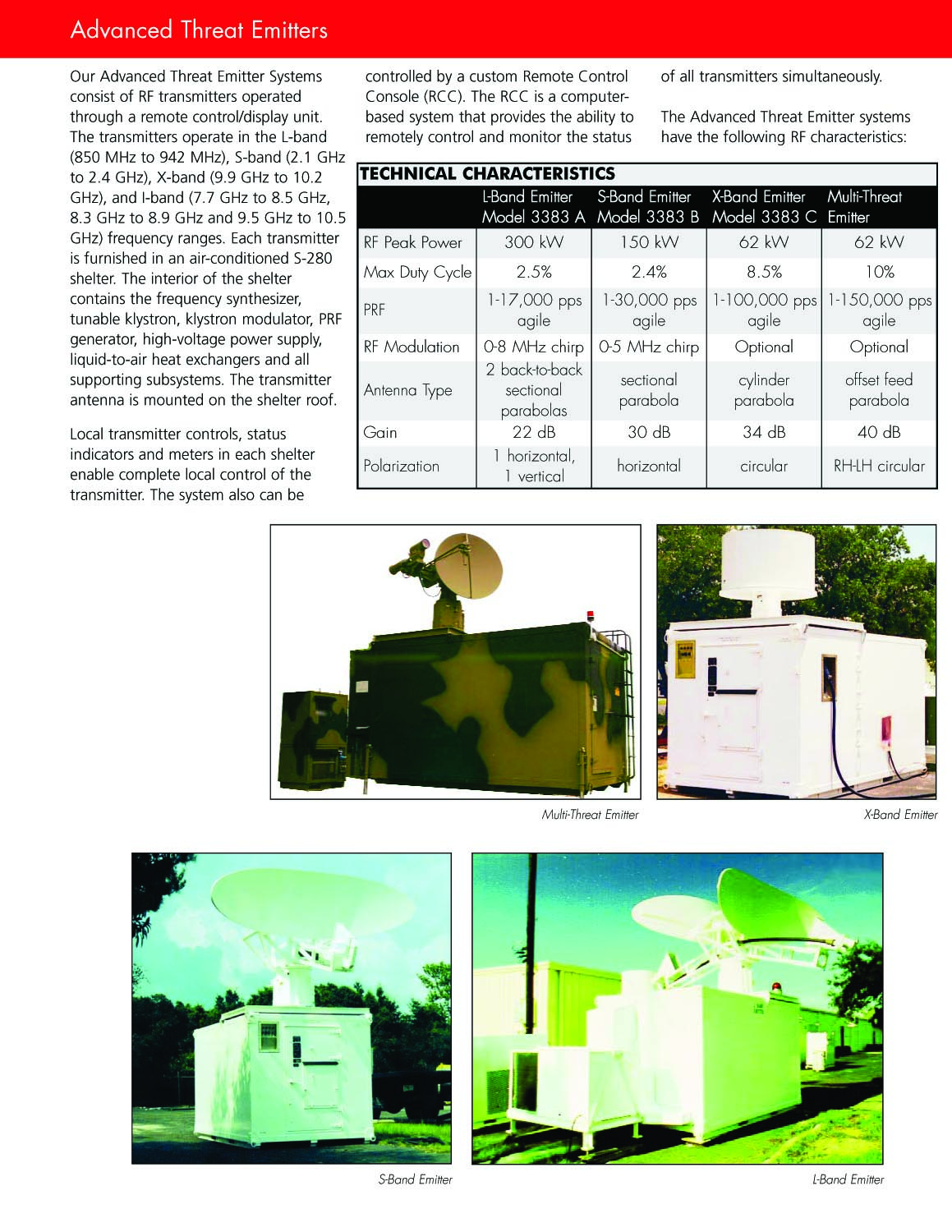

буклет DRS



в том числе узнаваемые

AN/FPS-127 имитатор советского высотомера

AN/MPS-T9 имитатор обзорной П-37

и контейнеры которые иногда вызывают вопросы https://theaviationist.com/2017/12/05/two-edwards-based-f-16s-spotted-in-star-wars-canyon-with-mysterious-new-pod/



www.mobileradar.org/Documents/threatradar.pdf



Edited January 30, 2021 by Heli

[Heli]



Missile Airframe Simulation Testbed – MANPADS (MAST-M)



AEgis Technologies, работая с Центром разработок авиации и ракет Армии США (AMRDEC) создала стенд с многократно используемой суррогатной ракетной системой ПЗРК



цель - испытание оборудования обеспечения живучести ЛА и ракетных компонентов с экономически эффективным и неразрушающим контролем





• совпадение скоростей и траекторий с реальными ракетами

• сенсоры, ГСН, радиометр в полезных нагрузках

• реальная аппаратура противодействия помехам

• многоразовая конструкция

• заложенное предотвращение столкновений с испытуемым объектом

• быстрый 4-часовой период оборота между тестами

• двигатели от настоящих ПЗРК или суррогатные двигатели, с теми же сигнатурами и показателями работы


https://aegistg.com/test-missiles-mast-m

Edited May 4, 2019 by Heli

[Heli]



за 46 млн. $ ВВС США заказали у Northrop Grumman 8 дополнительных имитаторов Joint Threat Emitter (JTE) к заключенному в 2018 году контракту, сейчас служба владеет 30 такими устройствами



https://defence-blog.com/news/u-s-air-force-orders-eight-mobile-air-defense-electronic-warfare-threat-simulators.html

[Heli]



DoD реализовал проект Radar Signal Emulators OL построив 16 GaN AESA-систем, которые могли бы точно излучать формы сигналов систем радарных угроз, работающих в диапазонах C и S. По состоянию на 2019 год 8 из 16 систем применялись для тестирования EW возможностей истребителей пятого поколения.





Проект Advanced Anti-Air Threat Simulator Blok B (AATS-B) был инициирован для развертывания радарной системы, которая будет точно воспроизводить характеристики широко применяемого в западной части Тихого океана ЗРК большой дальности



https://twitter.com/MIL_STD/status/1353375089715159048/

Edited January 31, 2021 by Heli
