Взрыватели и сенсоры


Recommended Posts




Scientific Applications & Research Associates Inc. (SARA) получила контракт стоимостью 9,8 млн. $ от ВВС США на разработку и демонстрацию возможности наведения на передатчики радиопомех (home-on-GPS jam) высокоточных бомб GBU-31 JDAM и GBU-39 SDB.



http://www.militaryaerospace.com/content/mae/en/articles/2014/11/smart-weapons-ew.html


Edited by Heli
Link to comment
Share on other sites

  • 6 months later...

Взрыватели и сенсоры

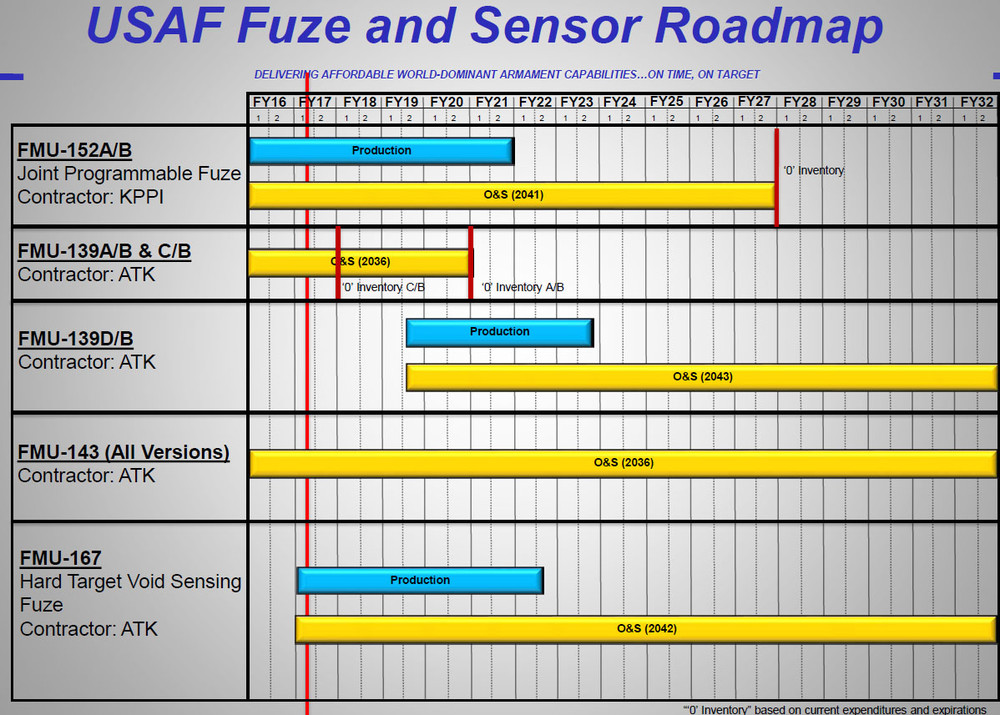

Американская компания Orbital ATK завершила разработку новых взрывателей для бетонобойных бомб GBU-28E. Как сообщает Defense Aerospace, командование ВВС США, для которых и велась разработка, разрешило компании начать мелкосерийное производство нового взрывателя, получившего обозначение FMU-167/B. Контракт на поставку первой партии взрыватель планируется подписать в течение ближайших нескольких недель.



https://nplus1.ru/news/2015/05/29/penetrating



Developed under a USAF/US Navy Joint Capability Technology Demonstration (JCTD) initiative, and managed by the United States Strategic Command (STRATCOM), the FMU-167/B HTVSF is an advanced all-electronic, cockpit programmable system designed to provide time-delay fuzing, multi-arming, and void-sensing functions for legacy and future penetrator weapon systems to enable the destruction of hard and deeply buried target (HDBT) sets protected by multiple layers of soil and/or reinforced concrete.



Uniquely, FMU-167/B is furnished with a void-sensing capability, which is capable of counting the number of 'voids' or critical mission spaces that are indicative of a deeply buried underground complex. By counting these voids, the FMU-167/B fuze, which is robust enough to survive a penetrator munition going through up to 15,000 psi concrete, detonate at a pre-programmed location within the structure, and defeat adversaries' high-value assets.



"From a capability perspective, void sensing is the feature that differentiates this fuze from all of its predecessors," Dave Fine, Vice President, Fuzing and Warheads at Northrop Grumman, told Jane's .

"With void sensing you overcome intelligence and target data uncertainties, which really reduce the number of weapons the warfighter needs to put on a target to defeat it. It allows the user to know when the weapon is penetrating through a hard layer - for example concrete [or] compacted soil - and when it might be in a critical mission space i.e. a void. If you happen to know where on a target the critical mission space is located, the HTVSF can get you to that exact point in the target and put the most effects on that position within the target," said Fine.


Edited by Heli
Link to comment
Share on other sites

  • 6 months later...

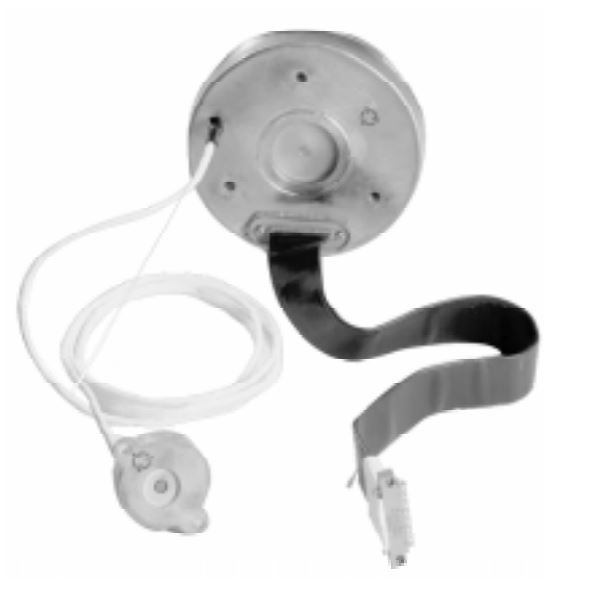

ESAF-электронная система предохранения, постановки боеголовки на боевой взвод и подр






ESAF-электронная система предохранения, постановки боеголовки на боевой взвод и подрыва



Свойства ESAF





  • Получает информацию об отключении встроенной функции тестирования, управлении и ускорении одновременно.
  • Цифровой двойной интегратор ускорения.
  • Остается на предохранителе до тех пор пока не будет достигнуто безопасное расстояние, определяемое интегратором и резервным таймером.
  • Последовательный интерфейс для программирования задержки и точного наведения.
  • Проверка последовательности во всех средах.
  • Высокое напряжение взвода взрывателя от 28 В источника постоянного тока.
  • Интерфейс ударного взрывателя и таймеры для точной задержки момента подрыва.
  • Детонаторы со взрывающейся фольгой, использующие взрывчатое вещество HNS-IV (Гексанитростильбен, навеска 80 и 113 мг) пониженной чувствительности.
  • Встроенная система контроля для безопасной проверки.
  • Удовлетворяет требованиями армии и ВМC США для ESAF систем.
  • Система прошла квалификационные испытания.
  • Испытана на устойчивость к искровым и электростатическим разрядам.
  • Две или три шпильки на корпусе.
  • Конвекционное охлаждение.

Описание ESAF



Устройство ESAF от L-3 Communications, Electrodynamics (L3/EDI) получает ключевые параметры носителя, подсистемы и окружающей среды от ракеты (вооружения) и объявляет их действительными для двух выходов высоковзрывчатого вещества [1].



ESAF вычисляет безопасное пространственное разнесение от внутреннего датчика ускорения для определения безопасного расстояния приведения вооружения в боевое состояние.



Высоковольтный конвертер DC-DC взрывной системы вооружения обеспечивает питание выходов EFI детонаторов.



ESAF разработан для системы ракеты Hellfire II, но легко может быть приспособлен и для других носителей.



ESAF имеет штифтовую конструкцию крепления к боеголовкам и пригоден для использования как в воздушной среде на бомбах, ракетах, так и в подводной среде.



ESAF содержит датчики среды, логику предохранительно-исполнительного механизма, преобразователь высокого напряжения DC-DC и один или два детонатора со взрывающейся фольгой с отдельными таймерами задержки и взрывными механизмами. Это высоконадежное устройство не имеет механически движущихся частей или регулировок.



Функция проверки правильности обеспечивает прием и проверку поступающих сигналов обо всех средах одновременно, обеспечивая постановку оружия на боевой взвод в заданной последовательности и временном интервале с одновременным определением состояния вооружения - нахождения на предохранителе или в боевом взводе.



При включении электропитания результаты встроенного тестирования доводятся до ракеты.



Загрузка данных задержки может быть выполнена в процессе полета по выделенному последовательному каналу. Телеметрический интерфейс обеспечивает тестирование.



Устройство производит свое охлаждение посредством конвекции. Модульная конструкция ESAF обеспечивает лёгкую реконфигурацию устройства в новые приложения.



L-3 Communications, Electrodynamics, являясь лидером в технологии твердотельных предохранительно/исполнительных устройств взрывных средств, также производит электромеханические предохранительно/исполнительные (детонирующие) устройства (S&A) для ракет, бомб, артиллерийских снарядов и торпед.



Соответствие конструкции ESAF НТД



  • MIL-STD-331 - тестирование взрывателя.
  • MIL-STD-454 - общее соответствие.
  • MIL-STD-461 - соответствие по ЭМС.
  • MIL-STD-704 - электропитание летательного аппарата.
  • MIL-STD-810 - тестирование на условия окружающей среды.
  • MIL-STD-1316 - безопасность взрывателя.
  • MlL-STD-1385 - соответствие требования по потенциальной опасности для вооружений, содержащих электрически инициализируемые взрывные устройства, на воздействия электромагнитной среды (HERO).
  • MIL-I-23659 - инициаторы.




Перевод к рисунку:

+28 VDC - +28 В источника постоянного тока.

Umbilical Disconnect - Отключаемый шланг-кабель.

Acceleration Sensor - Датчик ускорения.

Serial Data - Последовательные данные.

BIT - Встроенное тестирование.

Crush Switch - Переключатель взрывателя.

Safe/Arm Circuit 1 - Предохранительно-исполнительная цепь 1.

Safe/Arm Circuit 2 and Fire Logic - Предохранительно-исполнительная цепь 2 и логика подрыва

Hight Voltage DC/DC Converter - Высоковольтный DC/DC конвертер.

Fire Set - Взрывная система.

EFI - Детонатор со взрывающейся фольгой.

Optional Module - Опциональный модуль.

Fire Set - Взрывная система.

EFI - Детонатор со взрывающейся фольгой.



http://radiocom-review.blogspot.ru/2015/12/l-3-electrodynamics-esaf.html


Edited by Heli
Link to comment
Share on other sites




еще одна модель предохранительно-исполнительного механизма для Hellfire II

устанавливается на AGM-114M/N т.к. не имеет кабеля и детонатора для инициации лидирующего кумулятивного заряда



описание http://radiocom-review.blogspot.ru/2015/12/l-3-electrodynamics-esaf-td-esaf.html


Edited by Heli
Link to comment
Share on other sites

  • 4 months later...

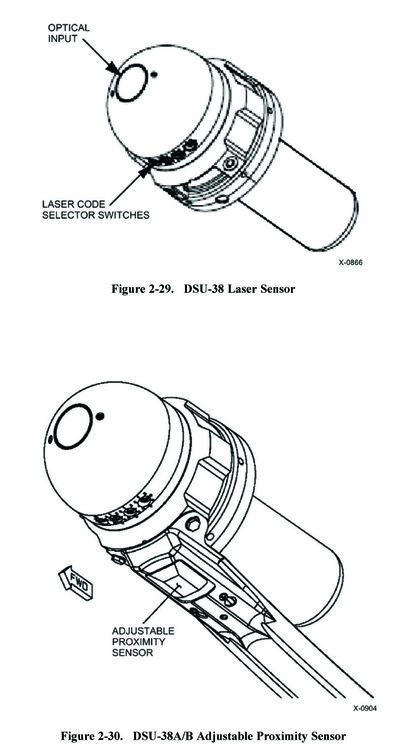

DSU-38A/B vs DSU-38/B





Компания Boeing, St. Louis, штат Missouri, была награждена контрактом ВМС США на неопределенное количество серийных комплектов Lot 4-8 DSU-38 A/B Precision Laser Guided Sets (PLGS) конвертации обычных бомб в управляемые стоимостью 357,852,000 $ для ВМС США, ВВС США, а также правительств ОАЭ, Бельгии, Турции, Марокко и Саудовской Аравии. Работы будут завершены в декабре 2021 года.



http://www.defense.gov/News/Contracts/Contract-View/Article/639406



attachment.php?attachmentid=139370&stc=1&d=1461513519



полуактивная лазерная ГСН DSU-38A/B в отличии от DSU-38 оказываться имеет неконтактный датчик для воздушного подрыва


Link to comment
Share on other sites

  • 4 weeks later...

1501570420

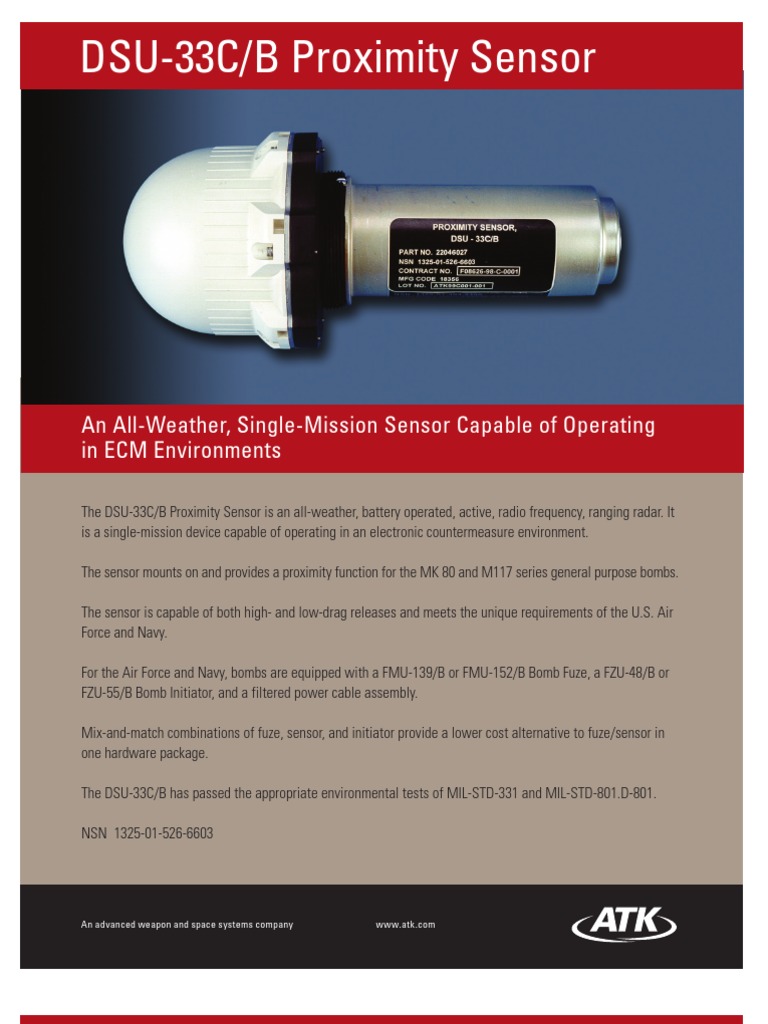

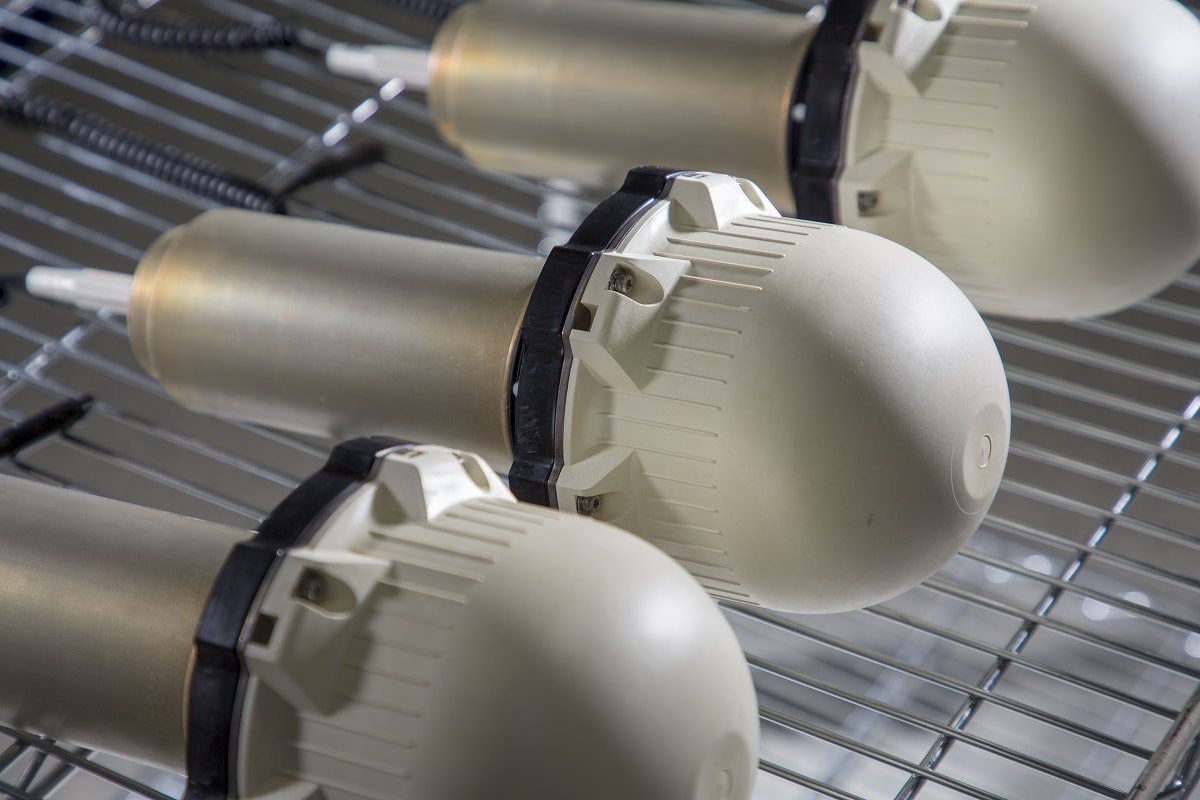

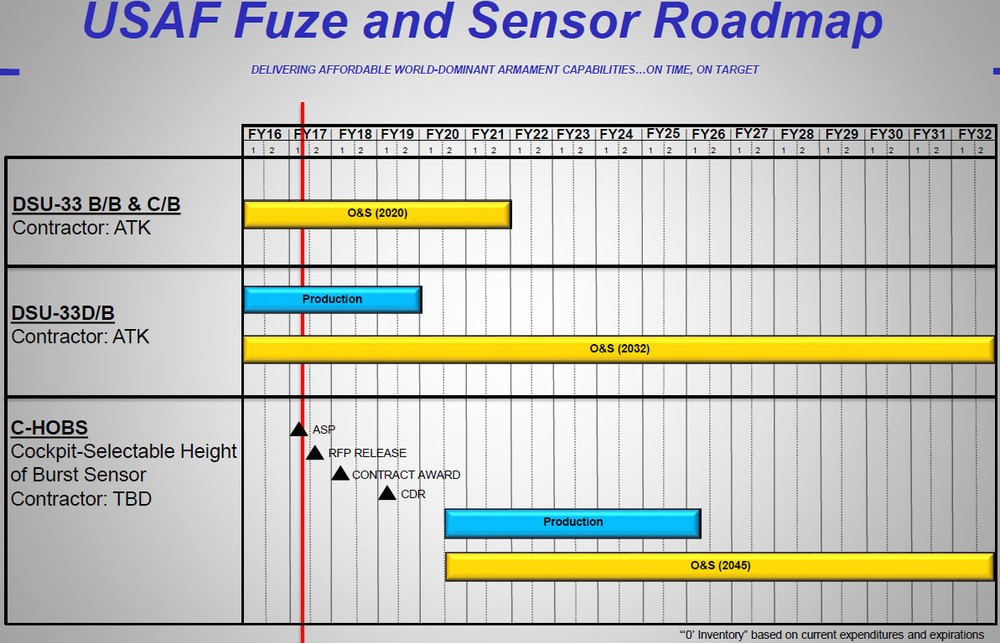

Orbital ATK объявила, что она получила заказ стоимостью 16 млн $ на производство самых современных бесконтактных датчиков DSU-33D/B. Заказ был размещен по линии прямых военных продаж международным клиентом, поставка сенсоров, как ожидается, начнется в середине 2016 года.



DSU-33D/B представляет собой всепогодный, устойчивый к помехам, активный радиочастотный сенсор для подрыва бомб общего назначения на оптимальной высоте (обычно 6 метров). С 1999 года Orbital ATK поставила более 155,000 радиовзрывателей DSU-33 для ВС США и союзных стран. С 1990 по 1995 выпуском DSU-33 первой модели A/B занималась компания Motorola.



http://www.miltechmag.com/2016/05/orbital-atk-awarded-16-million.html


Edited by Heli
Link to comment
Share on other sites

  • 2 months later...
у российских фабов есть радиовзрыватели?



только появляются








По его словам, тестирования детонатора, который разработал Новосибирский НИИ электронных приборов, прошли благополучно. Об этом сказал руководитель фирмы «Техмаш» Сергей Русаков. По имеющейся предварительной информации пресс-центра компании, новая бомба значительно превосходит боеприпасы с контактными взрывателями, которые находятся на вооружении русской авиации сейчас. В пресс-центре предприятия пояснили, что значимая часть энергии у снаряда, детонирующего при контакте с целью, уходит в почву, образуя воронки. На вооружение воздушно-космических сил РФ в скором времени поступят авиабомбы обновленного поколения, оснащенные неконтактными взрывателями.



Новый взрыватель спроектирован на базе Новосибирского Научно-исследовательского института электронных приборов и в настоящее время готовится к серийному производству.



Но, как отмечают создатели, более серьезным вызовом оказалось обеспечение защиты и работоспособности неконтактного взрывателя при повышенных температурах, например при транспортировке авиабомбы на сверхзвуковой скорости на внешней подвеске носителя.



Создатели передового неконтактного взрывателя отмечают, что самым нелегким в данной разработке было создание защиты устройства от «перегрева».



http://vzglyadpenza.ru/2016/08/tehmash-zavershil-uspeshnoe-ispitanie-nekontaktnogo/


Edited by Heli
Link to comment
Share on other sites

  • 4 months later...
  • 5 weeks later...




компания L-3 Fuzing and Ordnance Systems получила контракт Армии США фиксированной стоимостью 51,852,276 $ в рамках иностранных военных продаж (Афганистан, Ирак) на поставку минометных взрывателей:



21,589 M734A1

270,528 M783



обе модели универсальные, подходят для мин калибром от 60 до 120-мм, M734 - отличается наличием радиодальномера и возможностью подрыва в воздухе



https://www.defense.gov/News/Contracts/Contract-View/Article/1066215

Link to comment
Share on other sites

  • 7 months later...
  • 4 months later...

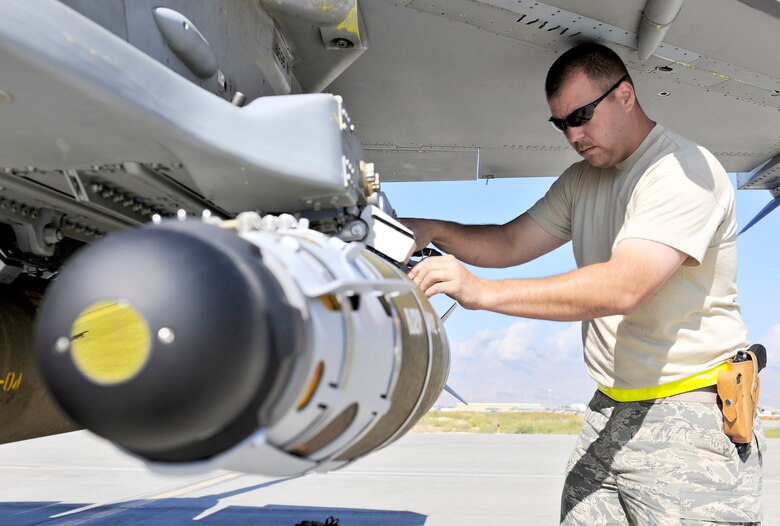

Компания Боинг получит финансирование от NAVAIR на удвоение выпуска комплектов полуактивных лазерных ГСН DSU-38A/B для оснащения бомб JDAM. Производство сенсоров должно возрасти с 6,000 до 12,000 штук в год.



http://www.janes.com/article/77963/us-to-double-annual-production-of-laser-guidance-kit-for-jdam


Edited by Heli
Link to comment
Share on other sites

  • 5 months later...

attachment.php?attachmentid=191860&stc=1&d=1534018054

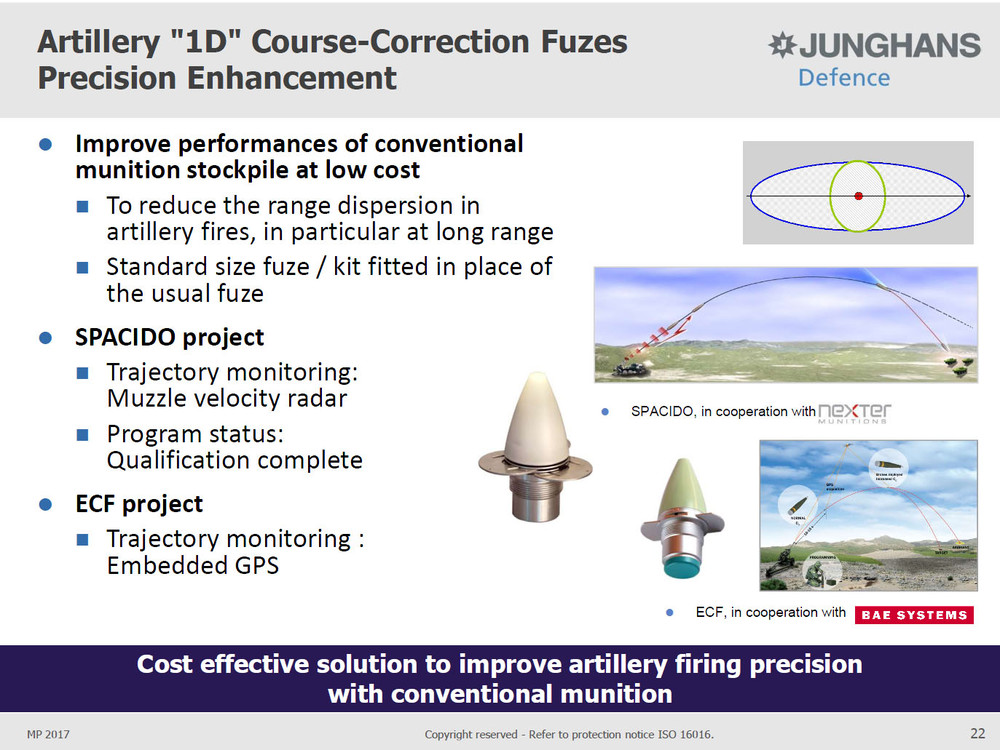

NEXTER SPACIDO и BAE Systems ECF взрыватели с 1D наведением для артснарядов



New Generation Fuzes to improve Munition Efficiency







-- "SPACIDO" (Système a Précision Améliorée par Cinémomètre Doppler, фр.: система повышения точности стрельбы с применением допплеровского измерителя скорости)- с использованием данных, получаемых от артиллерийской баллистической станции. Доплеровской РЛС, измеряющей начальную скорость вылетевшего из ствола снаряда см. рисунок, баллистическая станция на САУ "CAESAR":



0_1ba1c3_b183d1f8_orig



Система "SPACIDO" работает довольно просто: после вылета снаряда из канала ствола артиллерийская баллистическая станция определяет его скорость. Наземная аппаратура определяет её отклонение от табличной для этой дальности и рассчитывает время того момента, когда должен быть раскрыт аэродинамический тормоз. Полученные данные передаются на взрыватель по командной радиолинии.

В рассчитанный момент раскрываются "лепестки" тормоза и скорость снаряда снижается. а следовательно, уменьшается дальность его полёта.



0_1ba1c6_eb3e99c7_orig



Достоинства: Уменьшается рассеивания снарядов по дальности. Что позволяет снизить расход снарядов, уменьшить время огневого налёта. Также это повышает безопасность своих войск при стрельбе по целям, находящимся в непосредственной близости от них. Эти интеллектуальные взрыватели сравнительно дёшевы, и потому применимы в тех случаях, когда применяются обычные снаряды. Система не требует доступа к GPS и подсветки цели лазерным целеуказателем.



Недостатки: Система купирует только часть ошибок по дальности определения установок для стрельбы. Потому оснащенный ею снаряд нельзя отнести к высокоточному оружию. Требуются точное определение координат стреляющего орудия а так же учёт актуальных метеоданных.



https://lopatov-45.livejournal.com/13295.html


Link to comment
Share on other sites

  • 6 months later...
  • 6 months later...
attachment.php?attachmentid=170114&stc=1&d=1506856457





ВМС США заключили с Northrop Grumman контракт на производство взрывателей FMU-139D/B для авиабомб, которые будут заменять 3 устаревших типа - FMU-139C/B, FMU-152 и большинство взрывателей FMU-143.



https://www.defenseworld.net/news/25412/Northrop_to_Manufacture_New_All_Electronic_Bomb_Fuze_for_US_Navy

Link to comment
Share on other sites

  • 3 weeks later...
Heli писал:



Scientific Applications & Research Associates Inc. (SARA) получила контракт стоимостью 9,8 млн. $ от ВВС США на разработку и демонстрацию возможности наведения на передатчики радиопомех (home-on-GPS jam) высокоточных бомб GBU-31 JDAM и GBU-39 SDB.



http://www.militaryaerospace.com/content/mae/en/articles/2014/11/smart-weapons-ew.html





Heli писал:
Douglas Loverro, заместитель министра обороны по космической технике, сообщил законодателям на сенатском слушании 25 марта, что Министерство обороны увеличило долю расходов в оборонном бюджете на 5 миллиардов долларов, в части, посвященной противостоянии помехам GPS как со стороны спутников, так и пользовательского оборудования.



Со стороны высокоточного вооружения, научно-исследовательская лаборатория ВВС США на АБ Eglin, штат Флорида, изучает некую систему наведения, которая направляет бомбу на источник GPS помех, это способ называется home-on-GPS jam, или сокращенно HOG-J.



В прошлом году, лаборатория наградила компанию Scientific Applications & Research Associates контрактом на 9,8 млн $ чтобы интегрировать систему наведения в JDAM и SDB и продемонстрировать ее возможности во время летных испытаний. Работа на полигоне White Sands Missile Range, штат Нью-Мексико, как ожидается, будет завершена к концу 2016.



Alan Shaffer, заместитель помощника министра обороны по исследованиям и инженерии, заявил на слушаниях в Конгрессе в 2014, что, "концепция HOG-J имела некоторые предварительные успешные испытания и может быть готова к оперативному развертыванию течение двух-трех лет."





фото сенсоров наведения на помеху от SARA, сообщается что их стоимость составляет 10% от стоимости систем предыдущего поколения



https://navystp.com/vtm/open_file?type=brochure&id=N68335-17-C-0522
