Early access to the manual?

[ResonantCard1]

Hello, I'd like to know what's the current status of the manual, and if it'd be possible to make it available before the module's release if it's ready.

[sublime]

That'd be a rlly nice bone for us and would help us get a leg up on piloting her

[Northstar98]

+1 I'd love to get my hands on it!

[MAXsenna]

Me too!

Sent from my MAR-LX1A using Tapatalk

[Rick50]



Might not even exist yet!  Sometimes the manual is one of the last things created. Indeed the Hornet manual has changed as more systems get modelled, more pages added.



It would be cool though if they could give us an early taste of the manual, just so we have SOME knowledge upon spinning up the rotors for the first time!!!





[Jun]

55 minutes ago, Rick50 said:

Might not even exist yet!



Some excerpts from the manual have already been shared on the Russian side of the forums. I believe it's currently work in progress.



On 11/15/2020 at 10:53 AM, PilotMi8 said:

комрады, пока что часть сил, которые трудятся над проектом 24го заняты более важной (читай - более срочной) задачей, которая оказалась сильно более сложной, чем сначала на нее спланировали время.

Однако из положительного - эта важная задача делается для Хьюи (пока что), но результат ее решения почти на 100% пойдет в Ми-24!))

Проблема в том, что у наших проектов часть работы детерминирована (т.е. знаем как делать), а другая - (которая касается нового функционала или является углублением/переработкой сделанного ранее) - так вот другая часть - "вероятностна", т.е. не всё видится сразу полной картиной. Да, жаль, планы сдвигаются, но мы стараемся и никто не простаивает!

ободрить вас!))



On 2/17/2021 at 10:54 PM, PilotMi8 said:

немного подготовки по боевому применению)))

Кратко о прицеле летчика АСП-17В

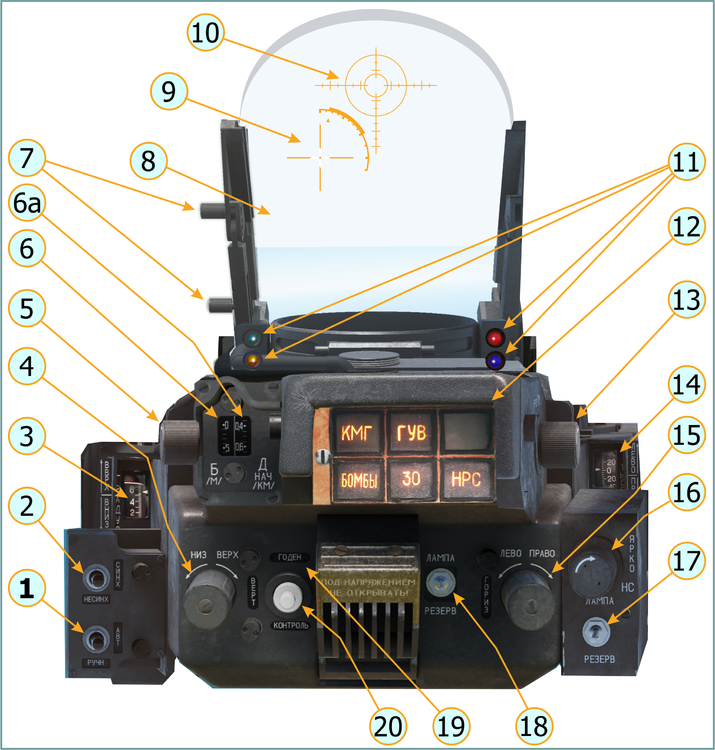

Прицел АСП-17В имеет ручной (РУЧН) и автоматический (АВТ) режим учета поправок в стрельбу. Переключение режимов осуществляется переключателем  (1), см.схему. В положении АВТ поправки в стрельбу вырабатываются и передаются в прицел из АЦВУ (Аналого-Цифрового Вычислительного Устройства, расположено в радиоотсеке), в положении РУЧН поправки задаются летчиком рукоятками ручного ввода поправок по углу места (НИЗ-ВЕРХ, (4)) и по азимуту (ЛЕВО-ПРАВО, (15)), данные для определенного оружия, заданной дальности и скорости выбираются из таблиц прицеливания.
Кроме РУЧН-АВТ на визирной головке ВГ-17 прицела, есть также переключатель на ПУВЛ (Пульт Управления Вооружением Летчика) : ВВОД ДАЛЬНОСТИ АВТ-РУЧН (27).

Этим переключателем задается способ ввода дальности в АЦВУ: угломестный (АВТ) или внешнебазовый (РУЧН), ручка (1).

Угломестный способ - дальность рассчитывается автоматически и постоянно на основании радиовысоты и угла тангажа (D=h/sin (ϑ)).

Внешнебазовый способ: применяется,  когда в районе цели есть ориентир известного размера (желательно от 10 до 70м), этот размер устанавливается рукояткой  базы цели (5) и шкалы (Б,м) (6) на ВГ-17, и для заданной на ПУВЛ дальности (задается  "клювиком" (27)) расходятся горизонтальные штрихи (2) подвижной марки (ПМ). Когда летчик увидит в прицеле "обрамление" этими штрихами того самого ориентира (объекта), это значит, что дальность соответствует установленной на ПУВЛ. Если нужный ориентир виден задолго до начала стрельбы, то при известной его длине (слева-направо) и такого же значения установленной базы, летчик может поворотом "клювика"   обрамить объект и по "клювику" отметить для себя текущую дальность. Вот такой дедовский способ))

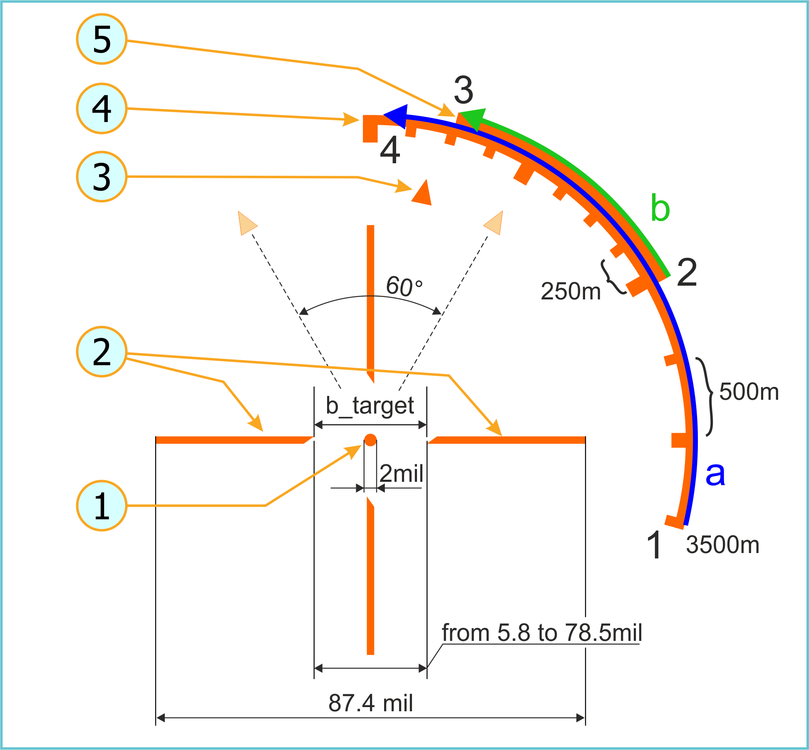

Для индикации точки прицеливания, текущей и разрешенной дальности применения оружия, индикации углового размера установленной базы цели на заданной дальности в прицеле АСП-17В используется подвижная марка прицела (ПМ), см.схему прицела (9).

На схеме ПМ:

1. Центральная точка

2. Дальномерные штрихи

3. Индекс скольжения

4. Сектор (дуга) текущей дальности

5. Сектор (дуга)  эффективной дальности

зависимость положения сектора разрешенной (эффективной) дальности стрельбы (сектор b на схеме) из различного оружия:
сигнализация начальной дальности стрельбы (точка 2), м:
- из пушки	2000
- из пулеметов	2000
- НАР	2200
сигнализация дальности прекращения стрельбы (точка 3), м:
- из пушки	500
- из пулеметов	500
- НАР	1000
диапазон индикации текущей дальности цели (сектор a на схеме),	3500-100

*Сигнализация совпадения текущей дальности и разрешенной для выбранного типа оружия осуществляется желтым светосигналом на ВГ-17 (11, нижний слева). На сегодня хватит)
ПС. К сожалению, размещение картинок в посте и их форматирование работает не лучшим образом (ну  или я еще не научился в совершенстве)))















Edited March 22, 2021 by Jun

[Rick50]

nice!!



It would be cool to see more of that early content!!

[Mars Exulte]

The actual game manual is unlikely to be available until just before/after release. The actual helicopter's flight manual is probably accessible on the internet somewhere, considering how old the P is. Problem will be finding it in English, though...



http://eechcentral.simhq.com/index.php?title=Mi-24V_Flight_Manual_part_1



I found this partial for startup prep anyway. I'm trying to find some other stuff.



http://www.aircraft-manuals.com/milmihepinom.html



Pilot manual available for purchase.

Edited March 23, 2021 by Mars Exulte

[Alpenwolf]

+1



The manual first makes sense. We get to know more about the Hind and learn a thing or two about its systems and operating procedures. It's like eating some salad before the main dish is served!

[QuiGon]

+1
