Посмотрел пару видео, оказывается вывести на доп. мониторы изображение с мфд довольно легко. Решил попробовать изготовить мфд дисплеи на 3д принтере. На том же сингверсе есть несколько моделей но в основном они не полноценные.

Пока подбираю габариты и форму кнопок, крутилок, способы их подсветки. Результаты есть, но работы еще очень много.

IMG_20210815_220409.jpgIMG_20210819_190425_1.jpgIMG_20210819_190407.jpgIMG_20210814_213533.jpg

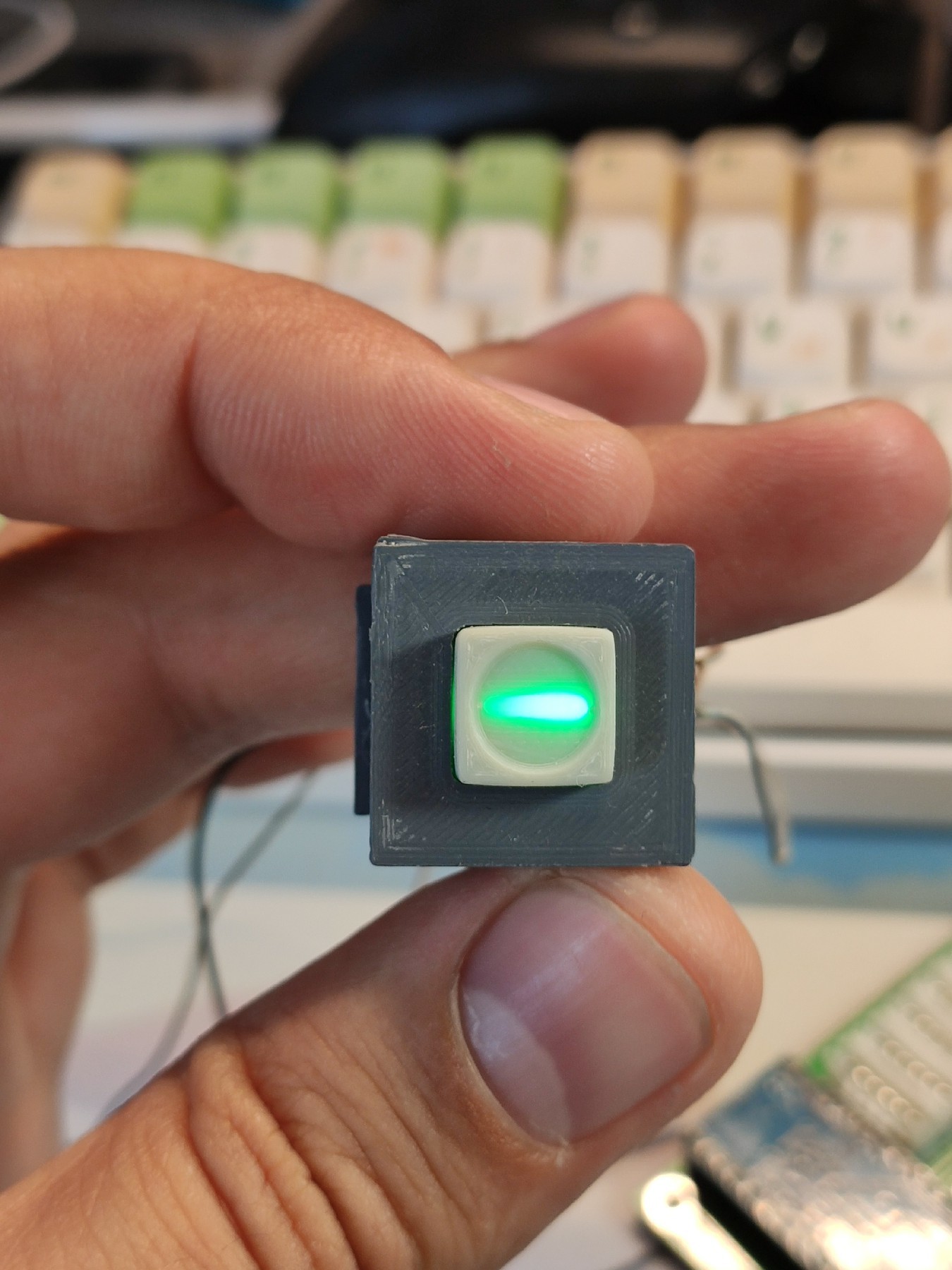

Кнопки видятся двух вариантов, либо тактовые со встроенным диодом, либо мини кнопки но с установкой более мощного светодиода рядом. У кнопок PS-5850A-6Px мне нравится ход в ~2мм, работают отлично. Но светодиод приходится устанавливать рядом, для этого нужно доп. место и светит он не по центру, то есть видна неравномерность подсветки. Кнопки TLL-61AG-S-V-B, SWT-TTL-61AG уже с диодом, но он слабый нужно перерабатывать вставку кнопки. К тому же тактовая кнопка есть тактовая ход ~0,2мм и зазор между кнопкой и колпачком нужно подгонять.


 Крутилки сделал составными из 3-х частей, для большей схожести с реальными. Немного доработал среднюю вставку, сделал ее уже но пока не распечатывал.. Крутилки выглядят хорошо, конечно на фото видны косяки печати, но с расстояния в 20см они выглядят отменно. 200200






Ну и на последок тест кнопки в DCS








Edited by Krysnic
  • Like 4

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Дисплей пришел, распечатал габаритную рамку. Размер видимой области 121*121. Переставил диод, засветка стала равномерной.

Вроде все идет по плану.

Теперь можно работать дальше.



  • Like 1

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

  • 2 months later...


МФД состоит из 3-х основных частей.

1. Рамка МФД в которой располагаются кнопки, энкодеры и галетный переключатель.

2. Корпус дисплея, который в свою очередь состоит из 3-х частей. Он служит для защиты дисплея и его позиционирования относительно рамки МФД.

3. Задняя крышка, под которой будет располагаться плата дисплея, плата контроллера кнопок. На боковой стенке крышки будут располагаться кнопочная плата управления дисплеем и выключатель подсветки кнопок. На задней части будут отв. для крепления всего МФД к чему либо, например кронштейну. Пока разместил отв. Под стандартный крепеж веса 75*75.



Для контроллера кнопок взял готовую(Boards[sergeype]) схему печатной платы под arduino pro micro. Это плата расширения на ней разведены дорожки/контакты для подключения кнопок, осей, ргб светодиодов. Для меня она избыточна, мне нужно подключить максимум 28 кнопок. Подредактировал печатную плату, убрал все лишнее, немного уменьшил размер, проверил вроде все нормально. Кнопки будут работать через сдвиговые регистры, к одному регистру подключается 8 кнопок итого макс. 32.

Fotoram.io (3).jpg

Сделал разводку плат для кнопок энкодера и галетника

Fotoram.io (4).jpg

Плата кнопок и энкодеров, двухсторонние, с одной стороны разводка кнопок с другой разводка подсветки. Подсветка будет запитываться от блока питания дисплея, он на 12В. Посчитал на калькуляторе номиналы резисторов, решил использовать СМД резисторы типоразмер 1206. Платы будут заказываться на заводе, то есть у китайцев.

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Начал заниматься железом, пришли платы.

Fotoram.io (16).jpg

К сожалению я не разобрался как сделать панелизацию (V-cut) то есть сделать v образные пропилы по контурам плат, с ними платы легко разделяются руками, далее только подравнять напильником и готово. Пришлось резать своими силами.

Fotoram.io (10).jpg

Купил готовые провода с разъемами, но впоследствии решил отказаться от них. Нарезал нужной длины. зачистил и обжал.

Fotoram.io (9).jpg

Запаял все элементы. Еще вначале при подборе диодов мне показалось что света 3мм не достаточно, взял 5мм. Их нужно немного спиливать напильником и устанавливать под углом. Диоды располагаются так чтобы светить под шляпку кнопки.

Fotoram.io (8).jpg

Во фьюжине для тестирования отрезал часть модели и распечатал на принтере. Смонтировал все,  подключил к контроллеру, подсветку подключил к лабораторному блоку питания. Я рассчитывал подсветку на 12В питание, у дисплея блок питания на 12В. Резисторы нагреваются так что яичницу можно жарить, поэтому снизил напряжение, оказалось 5В более чем достаточно. Буду дополнительно ставить миниатюрный DC-DC преобразователь.




В целом ожидания оправдало, кнопки работают, подсветка светит каких либо серьезных проблем нет. Кстати кнопки я эти выбрал еще и потому что у них две независимых пары контактов. Это учел на печатной плате, надежность их должна быть хорошей. Конечно нет того тактильного щелчка, вместо него скрежет, но все работает.





CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Хорошо выглядит. Но если не панелизацию то хоть пазы бы прорезать перед заказом?

Так же на будущее предлагаю "заливать" платы - на пару грамм больше  прочности. Тут кажется будет понятно что имею ввиду






Anton.



My pit build thread .

Simple and cheap UFC project

Link to comment
Share on other sites

  • 2 weeks later...

 модель готова, печать идет полным ходом, если можно так сказать. Нужно перебирать принтер, серьезные проблемы с печатью, но первый прототип распечатаю, а потом уже займусь.


  • Like 1

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Скажите, пожалуйста, Вы будете выкладывать чертежи и прошивки для самостоятельной сборки? И если будете продавать, то сколько будет стоить МФД без дисплея?

Link to comment
Share on other sites

06.11.2021 в 03:31, Krysnic сказал:

К сожалению я не разобрался как сделать панелизацию (V-cut) то есть сделать v образные пропилы по контурам плат, с ними платы легко разделяются руками, далее только подравнять напильником и готово. Пришлось резать своими силами.



Лучше использовать EasyEDA. Там удобнее и v-cut легко ставится.

Быть летчиком — это возможность видеть солнце в любую погоду.

© Алексей Уткин

Link to comment
Share on other sites

On 11/18/2021 at 6:36 AM, Acriculor said:

Скажите, пожалуйста, Вы будете выкладывать чертежи и прошивки для самостоятельной сборки? И если будете продавать, то сколько будет стоить МФД без дисплея?

Пока не знаю что будет в открытом доступе и когда. Сначала нужно все доделать проверить как работает, исправить косяки и только тогда можно будет посчитать примерную стоимость.

9 hours ago, -FaRiK- said:

Лучше использовать EasyEDA. Там удобнее и v-cut легко ставится.

Знаю что удобнее но ее нужно осваивать, а я пока более менее могу работать только в спринте.

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Работы по печати и сборке окончены, пришло время представить первый рабочий прототип. Габариты устройства получились достаточно компактные: ширина 200мм, высота 176мм, глубина 67мм. Вес устройства в сборе вышел около 730гр.


Записал несколько тестов в игре, это просто проверка кнопок и дисплея. К сожалению освещение посредственное, старался как можно лучше настроить вебку но вышло так себе.





  • Like 2

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

20.11.2021 в 01:33, Krysnic сказал:

Знаю что удобнее но ее нужно осваивать, а я пока более менее могу работать только в спринте.

Учение - есть жизнь!
На самом деле, там все интуитивно понятно, я сам со спринта переходил.


Быть летчиком — это возможность видеть солнце в любую погоду.

© Алексей Уткин

Link to comment
Share on other sites

22 hours ago, Лесник said:

Очень хорошая идея.Будешь делать на продажу?

Пока не знаю, сейчас нужно устранить все обнаруженные косяки.

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

На задней стороне под крышкой располагаются: плата управления дисплеем, контроллер джойстика и DC преобразователь, все это с кучей проводов.


  • Like 1

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Пока выложил в открытый доступ корпус дисплея для трастмастеровских мфд.

https://www.thingiverse.com/thing:5129615



Сейчас дорабатываю разводку печатных плат, устраняю разные недочеты. Потихоньку собираю все в кучу, думаю в следующем году в открытый доступ выложу и этот проект.

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Кстати есть тут знающие люди, может кто просветить. Если использовать импульсный блок питания, получаем такую картинку(см. видео). Идут помехи, срабатывают все кнопки где идет подсветка. С трансформаторным блоком питания проблем нет.



CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

  • 2 weeks later...

Дорабатываю проект и подготавливаю файлы для общего доступа. Сейчас дорабатываю печатные платы, чтобы было все просто и понятно. Для плат кнопок сделал вкат, а вот для мелких платок сделал разделение сверловкой. Только не знаю прокатит ли такой вариант, я про сверловку.

Снимок экрана 2021-12-04 221358.jpg

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Для всех желающих собрать себе DDI. Выкладываю в открытый доступ набор файлов для 3д печати и заказа печатных плат. Инструкции как таковой еще нет, есть небольшое описание с покупкой нужных компонентов и рекомендациями по сборке. Я не инженер не конструктор и в электронике не понимаю, делал как мог))). По ммджою его настройке и т.д. есть темы на форуме ила, думаю и здесь есть. Так же скачать прошивки и некоторое описание есть на оф сайте https://sites.google.com/site/mmjoyproject/o-proekte

Возникли вопросы, спрашивайте в этой теме, по мере возможностей буду объяснять что и как делается. Возможно что то и забыл добавить, так что пишите.

Проект не для продажи, как говорится имейте совесть.

https://drive.google.com/file/d/1z-wLMzmVL-Q92IeNPSgyr7MDpwmltko8/view?usp=sharing

  • Like 2
  • Thanks 1

CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/

https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

Link to comment
Share on other sites

Крутотень ! Молодец !

Куплю модули : СУ-7 , СУ-9 , СУ-11,Миг-23,Миг-27 ,Ту-22М3,Ту-95,Ми-24,AH-64,F-16 ,F-4 Phantom,модуль-карту современной западной Европы

I-7 4790k (4.4GHz), GTX980 4GB , Z97, 16Gb DDR3

Link to comment
Share on other sites

Давай доводи и ставь на поток )))

MSI X570, Ryzen 7 5800x, 32 Gb DDR4 3600, MSI RTX 3090, 1Tb SSD Samsung Evo 970(DCS), 500 GB SSD(Win10Pro)

Modules: F/A-18C|F-14A/B|F-16C|M-2000C|Yak-52|BF109K4|Fw190A8|Fw190D9|FC3|Supercarrier

Terrains: Persian Gulf|NTTR|Normandy|Syria|Channel

Link to comment
Share on other sites

  • 3 weeks later...
  • 3 months later...

Уже давно лежат новые платки, вот наконец то руки дошли.
