MyCyJIbMaHuH Posted November 6, 2021 Share Posted November 6, 2021 (edited) Педали имеют регулировку загрузки оси направления. Демпфер оси направления. регулировку наклона тормозных площадок. Контроллер Ардуино про микро,три цифровых датчика tle 5010. Ход оси направления 200мм(общий). Есть ограничитель оси направления,ограничивающий ход примерно на 30мм. Педали универсальные для управления самолётом и вертолётом. Вес педалей -11кг.Ширина по краям площадок-540-560мм.Высота на опорной площадке-330мм. Педали устойчивые.Площадка подклеена противоскользящим материалом.У меня эти педали стоят на ковровом покрытии и при активном маневрировании не скользят ни на миллиметр. цена-26000руб. Скрытый текст Видео реального пилота с отзывом о педалях. Edited November 6, 2021 by MyCyJIbMaHuH 4 Link to comment Share on other sites More sharing options...
Bubi Posted November 6, 2021 Share Posted November 6, 2021 В какую цену? Win11 / i5 13600kf / 64Gb DDR5 / SSD 500Gb / RTX 4090 / VPC MT-50CM3 / VR PICO 4 Z - Zначит Zорро Антисоветчик - всегда сушкофоб Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted November 6, 2021 Author Share Posted November 6, 2021 2 минуты назад, Bubi сказал: В какую цену? Спасибо. Цену указал. Link to comment Share on other sites More sharing options...

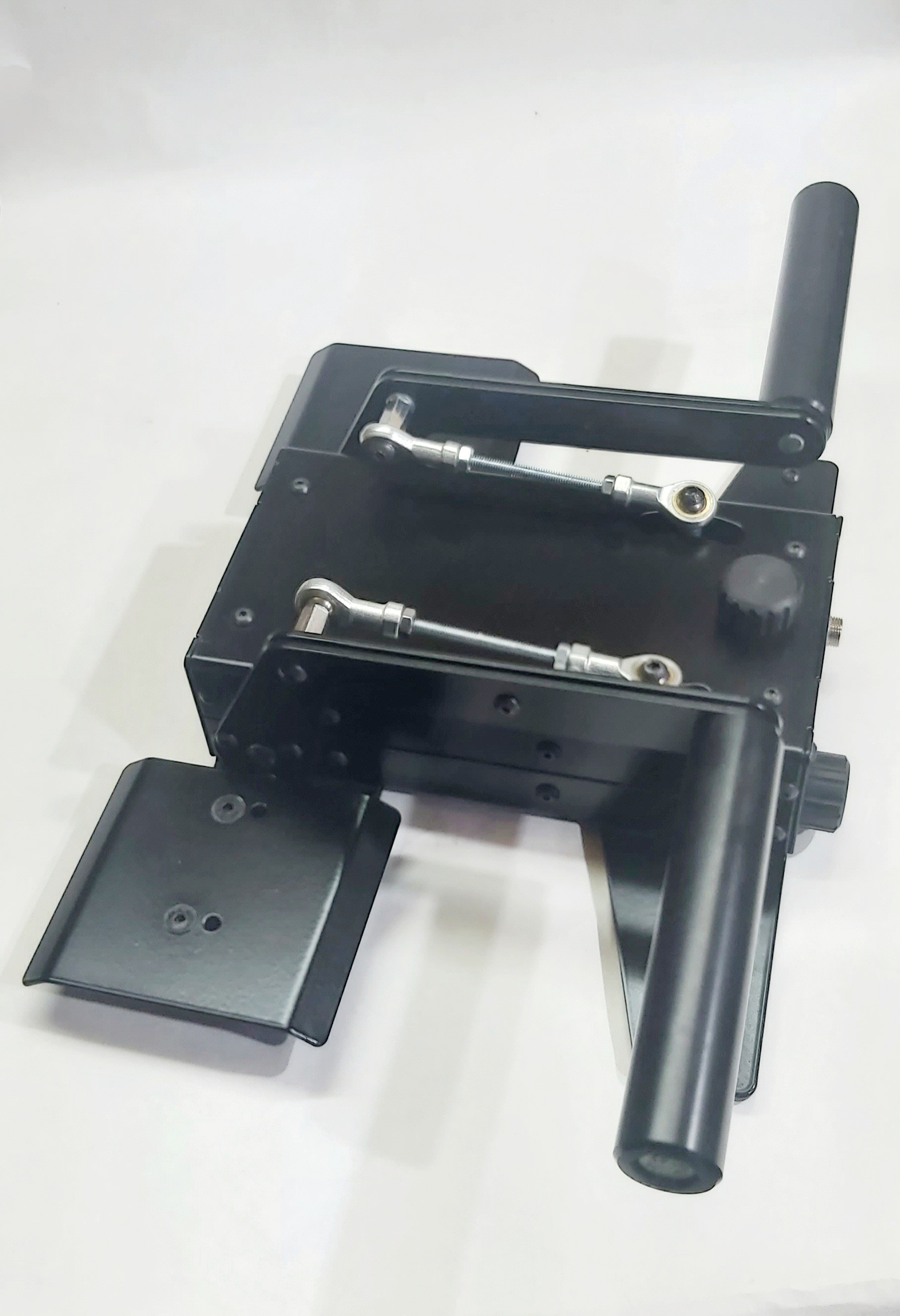

MyCyJIbMaHuH Posted December 7, 2021 Author Share Posted December 7, 2021 (edited) Анонс одноосных педалей.Это топтуны.Будут иметь регулировку загрузки и демпфер оси направления.Тестовые педали собирал до покраски.Собрались легко.После покраски и сборки уедут тестироваться к вирпилу. Можно посмотреть https://a360.co/3mue729 Цена педалей-12000руб.Себестоимость сборки-9500руб. Edited December 7, 2021 by MyCyJIbMaHuH 1 Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted December 24, 2021 Author Share Posted December 24, 2021 С нового 2022 года,в продаже появятся топтуны. Link to comment Share on other sites More sharing options...
Frion1 Posted January 1, 2022 Share Posted January 1, 2022 А есть идея сделать рус с ffb? i7 9700к, 32gb RAM, GTX 1080ti, БРД-N, БРД-mix, руд Warthog Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted January 2, 2022 Author Share Posted January 2, 2022 20 часов назад, Frion1 сказал: А есть идея сделать рус с ffb? Построить платформу и разместить на ней эл.двигателя я смогу.Написать софт не смогу.Тупой. Link to comment Share on other sites More sharing options...
Frion1 Posted January 2, 2022 Share Posted January 2, 2022 2 hours ago, MyCyJIbMaHuH said: Построить платформу и разместить на ней эл.двигателя я смогу.Написать софт не смогу.Тупой. Интересна реализация вертолетного триммера. Т.е. чтобы центр смещался при нажатии кнопки джойстика i7 9700к, 32gb RAM, GTX 1080ti, БРД-N, БРД-mix, руд Warthog Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted January 2, 2022 Author Share Posted January 2, 2022 21 минуту назад, Frion1 сказал: Интересна реализация вертолетного триммера. Т.е. чтобы центр смещался при нажатии кнопки джойстика Такое уже придумали и воплотили в реальность. Я ещё не занимался постройкой устройств для вертолётов. Но,меня уже не раз спрашивали буду ли я строить РОШ.Да,займусь в этом году.Идея к определённому автокреслу привязать устройства своей разработки рош,рус,руд. Link to comment Share on other sites More sharing options...
Frion1 Posted January 2, 2022 Share Posted January 2, 2022 Не поделитесь ссылкой на устройство с триммером? i7 9700к, 32gb RAM, GTX 1080ti, БРД-N, БРД-mix, руд Warthog Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted January 2, 2022 Author Share Posted January 2, 2022 1 час назад, Frion1 сказал: Не поделитесь ссылкой на устройство с триммером? https://www.avsim.su/forum/topic/142693-компактный-блок-рппу-вертолёта-с-механическим-триммированием-рош-и-другие-наработки/?do=findComment&comment=3271339 https://www.avsim.su/forum/topic/127582-вертолетный-силовой-триммер/?do=findComment&comment=2265017 1 Link to comment Share on other sites More sharing options...
Frion1 Posted January 2, 2022 Share Posted January 2, 2022 13 minutes ago, MyCyJIbMaHuH said: https://www.avsim.su/forum/topic/142693-компактный-блок-рппу-вертолёта-с-механическим-триммированием-рош-и-другие-наработки/?do=findComment&comment=3271339 https://www.avsim.su/forum/topic/127582-вертолетный-силовой-триммер/?do=findComment&comment=2265017 Спасибо. Интересная реализация. i7 9700к, 32gb RAM, GTX 1080ti, БРД-N, БРД-mix, руд Warthog Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted February 9, 2022 Author Share Posted February 9, 2022 Link to comment Share on other sites More sharing options...

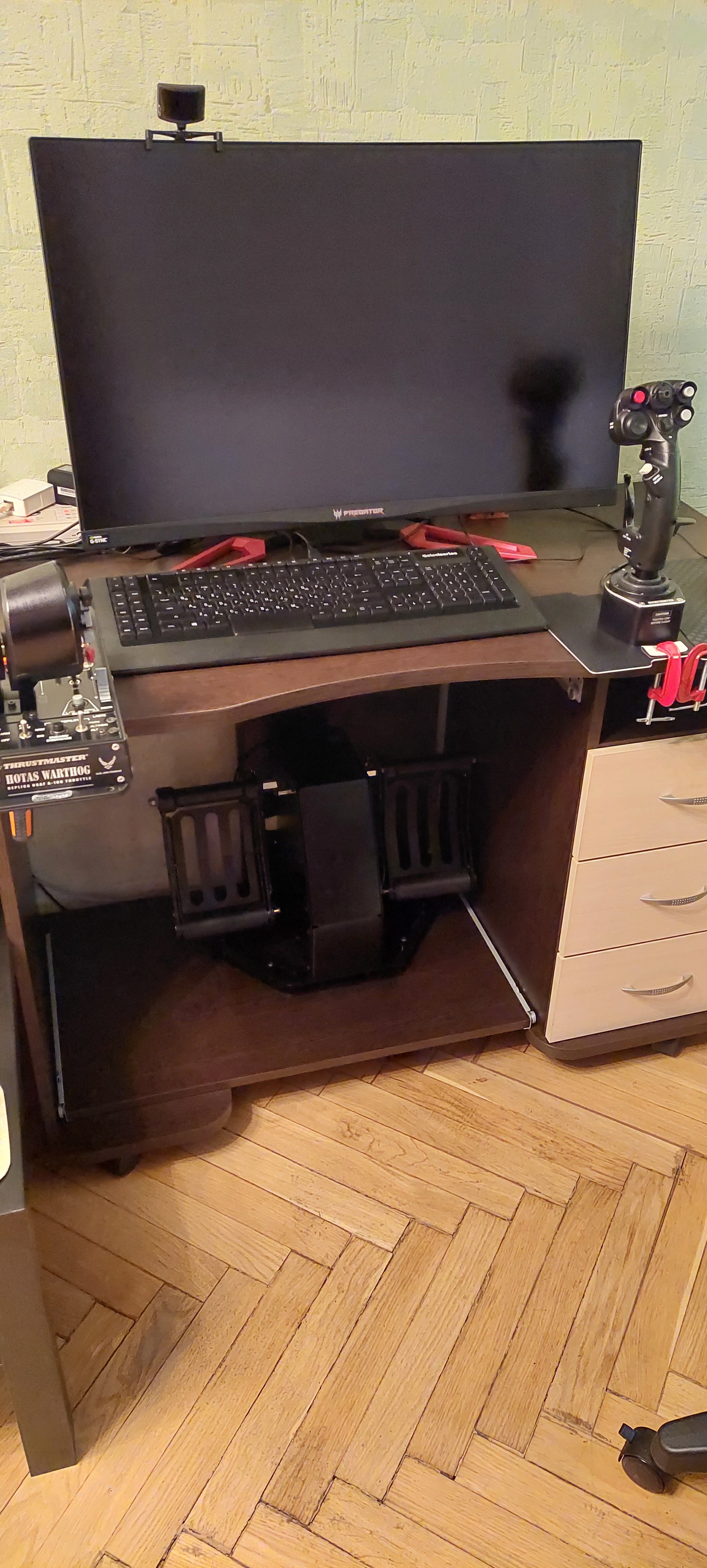

mishuk2 Posted February 16, 2022 Share Posted February 16, 2022 Всем привет. Ну вот и я получил свои педали. По сравнению с сайтеком (больше не с чем сравнивать) точность управления повысилась на несколько порядков. Показались слишком жёсткими пружины на тормозах. Заменил их пружинками № 20 (по 2 штуки в длину на каждый) от джойстика ВКБ Ганфайтер, и стало для меня комфортно. Про качество говорить нечего. Тут всё на высшем уровне. Упаковано тоже всё отлично. Огромное спасибо Виктор. 1 Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted March 20, 2022 Author Share Posted March 20, 2022 В связи с подорожанием стали(0C,st3) и её обработки,поработал над снижением себестоимости трёхосных педалей. Уменьшил(значительно)общие размеры деталей. Уменьшил количество метрического крепежа. Изменил площадки тормозов. Ход педалей-180мм.Угол работы датчика оси направления-30грд. Педали сохранили регулировку усилия загрузки и демпфер оси направления.На демпфер будет добавлена пружина сжатия. Скрытый текст Link to comment Share on other sites More sharing options...

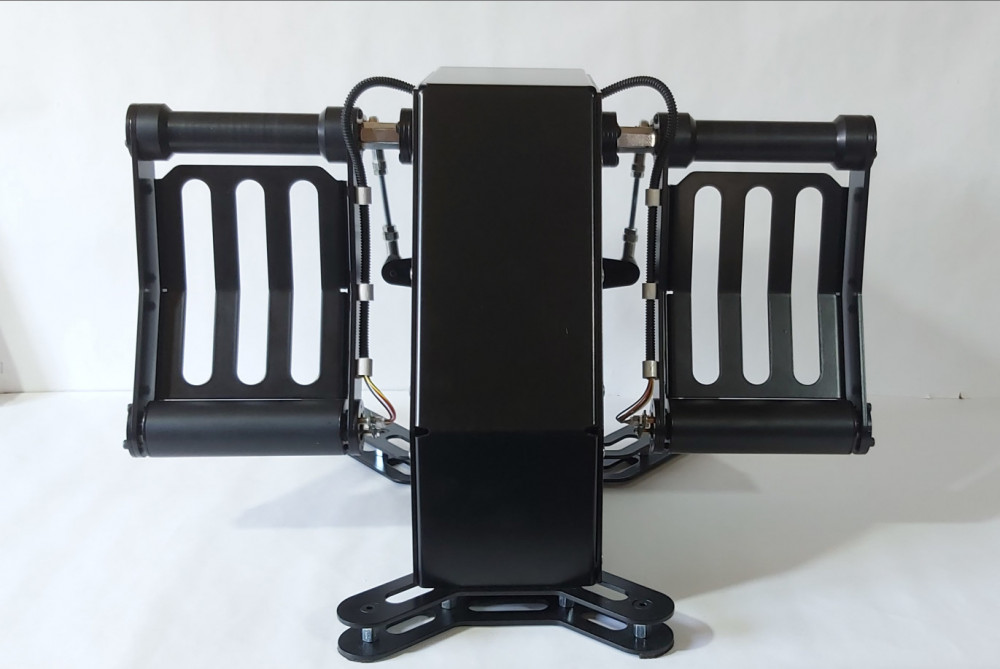

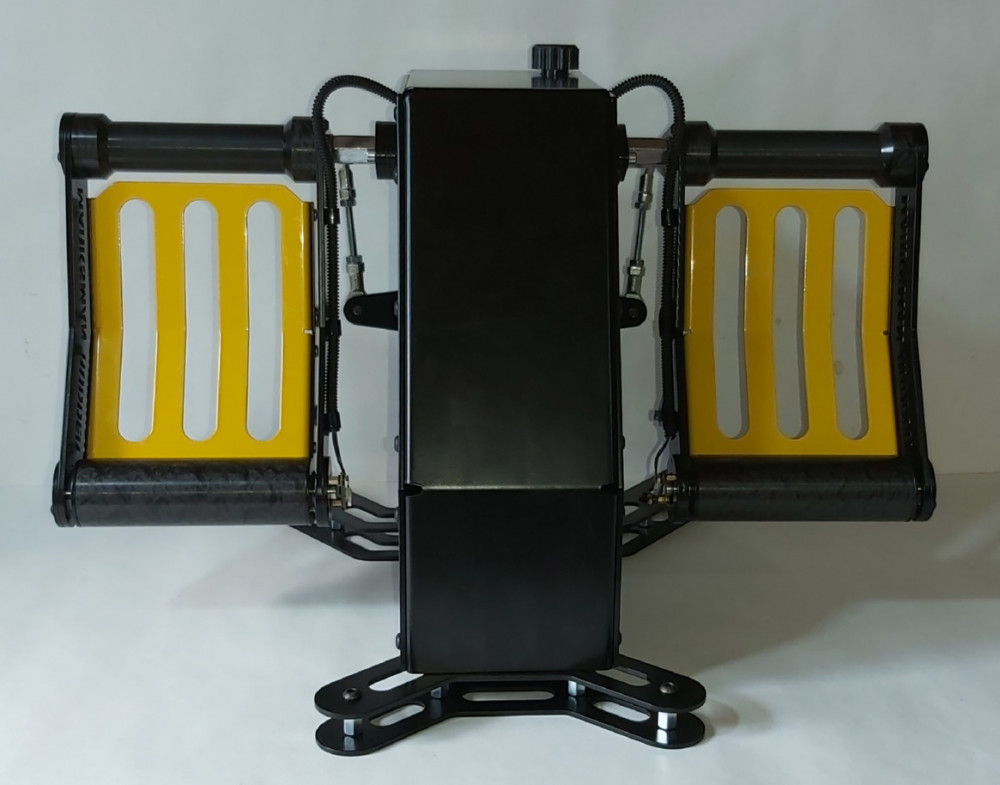

MyCyJIbMaHuH Posted May 14, 2022 Author Share Posted May 14, 2022 Есть два комплекта-Marksman pedals. Скрытый текст Link to comment Share on other sites More sharing options...

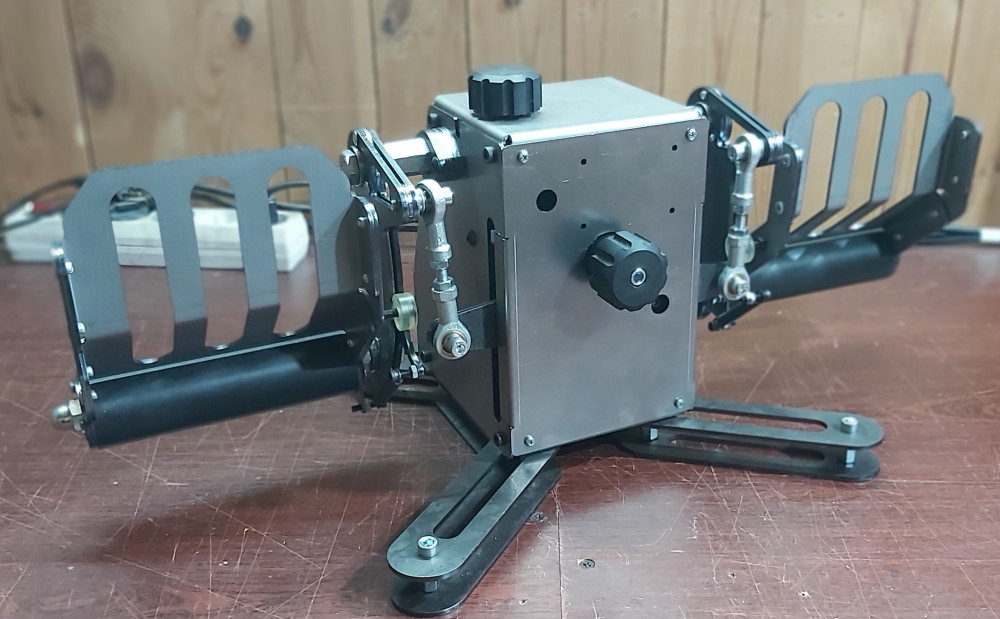

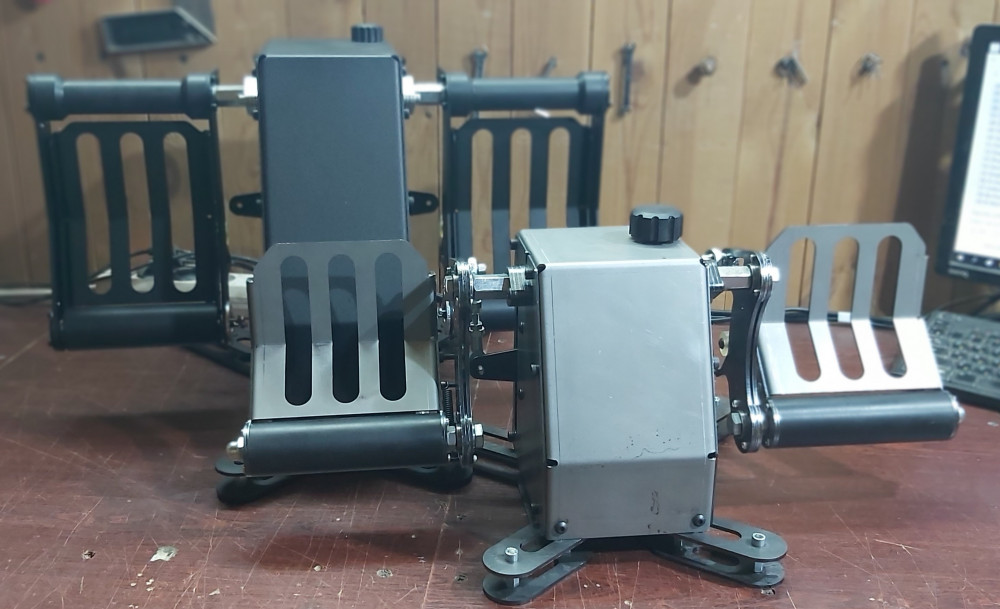

MyCyJIbMaHuH Posted May 18, 2022 Author Share Posted May 18, 2022 (edited) Сегодня забрал железо и после обеда собрал новые педали-Marksman-L,или просто элька.Габариты педалей маленькие.Для сравнения заскринил Большие и маленькие педали для сравнения. Ход педалей-180мм(общий).Ход можно уменьшить ограничителем.Педали имеют регулировку загрузки и демпфер оси направления.Демпфер через пружину сжатия давит на фторопластовые шайбы. Угол отклонения оси направления-30грд.Обрезанная ось-20грд. Угол отклонения площадок-15грд. На тягах можно изменить угол наклона площадок,и подобрать положение под высоту стула\кресла. Собрал педали за семь часов.Попробовал загрузку.Тактильно очень и очень офигенно!С размером пружины на оси загрузки надо попробовать разные варианты,чтобы уже точно можно быть удовлетворённым от процесса создания и настройки. Edited May 18, 2022 by MyCyJIbMaHuH Link to comment Share on other sites More sharing options...
Serjevski Posted May 20, 2022 Share Posted May 20, 2022 (edited) Подскажите пожалуйста, из конструкции не очень понятно, не происходит ли паразитных смещений руля направления при работе "тормозами" и наоборот? Каким образом осуществляется защита от этого? И каков ценник нового варианта? И можно ли выбрать при заказе предыдущий или этот вариант? Edited May 20, 2022 by Serjevski Добавление. i7 3770K@3,5Ghz / H77 / 16GB / GeForce 460 1GB / X52 / FaceTrackNOIR 1.7/ Win7 x64 ---- Вы знаете сколько я слышал разных идеологий? И все они были прекрасны и убедительны. Коммунизм, толерантность, демократия, равноправие, капитализм, свободный рынок. А побеждает всегда почему-то информированность, точность прицела и масса секундного залпа. © bash.org.ru (чуть поправлено) Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted May 21, 2022 Author Share Posted May 21, 2022 (edited) 10 часов назад, Serjevski сказал: Подскажите пожалуйста, из конструкции не очень понятно, не происходит ли паразитных смещений руля направления при работе "тормозами" и наоборот? Каким образом осуществляется защита от этого? И каков ценник нового варианта? И можно ли выбрать при заказе предыдущий или этот вариант? Педали не опрокидываются,но от смещения надо фиксировать оба варианта педалей,либо упирать в плинтус под столом.Тут уже зависит от вашего рабочего пространства,высоты и глубины стола. Первый вариант педалей,когда я их проектировал,то предусмотрел установку эл.двигателя для FFB.Также корпус педалей является несущим каркасом домашнего кокпита.На корпус к примеру можно через кронштейны навесить монитор,панель приборов,руд и рус. Маленькие педали-это продукт последствий мировой политики.Всё подорожало.Поэтому я уменьшил количество метала,токарных работ,метрического крепежа. Цена новых педалей-Элька, будет не дороже 20 000руб.Этот комплект отвёз на покраску.Соберу и просчитаю себестоимость. Edited May 21, 2022 by MyCyJIbMaHuH Link to comment Share on other sites More sharing options...
Serjevski Posted May 21, 2022 Share Posted May 21, 2022 (edited) 14 часов назад, MyCyJIbMaHuH сказал: Педали не опрокидываются,но от смещения надо фиксировать оба варианта педалей,либо упирать в плинтус под столом.Тут уже зависит от вашего рабочего пространства,высоты и глубины стола. Не, я не про смещение самого блока педалей целиком, это понятно, что нужно фиксировать. Я про то, что при нажатии на "тормоз" не происходит ли поворот и наоборот? Или надо так подбирать тягами наклон площадок, что б ноги на них не ложились при работе рулем направления? то есть основное время упор идет на цилиндры под площадками, правильно? 14.05.2022 в 21:11, MyCyJIbMaHuH сказал: Есть два комплекта-Marksman pedals. А эти почём, если еще остались? Edited May 21, 2022 by Serjevski Добавление i7 3770K@3,5Ghz / H77 / 16GB / GeForce 460 1GB / X52 / FaceTrackNOIR 1.7/ Win7 x64 ---- Вы знаете сколько я слышал разных идеологий? И все они были прекрасны и убедительны. Коммунизм, толерантность, демократия, равноправие, капитализм, свободный рынок. А побеждает всегда почему-то информированность, точность прицела и масса секундного залпа. © bash.org.ru (чуть поправлено) Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted May 22, 2022 Author Share Posted May 22, 2022 (edited) 8 часов назад, Serjevski сказал: Не, я не про смещение самого блока педалей целиком, это понятно, что нужно фиксировать. Я про то, что при нажатии на "тормоз" не происходит ли поворот и наоборот? Или надо так подбирать тягами наклон площадок, что б ноги на них не ложились при работе рулем направления? то есть основное время упор идет на цилиндры под площадками, правильно? А эти почём, если еще остались? При взлёте,ноги на педали.Выжимаете тормоза,пятка не на полу.Взлетели,пятка вернулась на пол,управляете пальцами стопы создавая давление на чёрную втулку. При посадке,ноги на педали.Всё тоже самое что и при взлёте. Даже если в небе и прожмёте педаль тормоза,ничего не произойдёт.На тормозах установлены жёсткие пружины,что исключает случайное нажатие. Edited May 22, 2022 by MyCyJIbMaHuH Link to comment Share on other sites More sharing options...
Serjevski Posted May 23, 2022 Share Posted May 23, 2022 22.05.2022 в 06:06, MyCyJIbMaHuH сказал: При взлёте,ноги на педали.Выжимаете тормоза,пятка не на полу.Взлетели,пятка вернулась на пол,управляете пальцами стопы создавая давление на чёрную втулку. При посадке,ноги на педали.Всё тоже самое что и при взлёте. Даже если в небе и прожмёте педаль тормоза,ничего не произойдёт.На тормозах установлены жёсткие пружины,что исключает случайное нажатие. Отлично, спасибо за исчерпывающее объяснение i7 3770K@3,5Ghz / H77 / 16GB / GeForce 460 1GB / X52 / FaceTrackNOIR 1.7/ Win7 x64 ---- Вы знаете сколько я слышал разных идеологий? И все они были прекрасны и убедительны. Коммунизм, толерантность, демократия, равноправие, капитализм, свободный рынок. А побеждает всегда почему-то информированность, точность прицела и масса секундного залпа. © bash.org.ru (чуть поправлено) Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted June 3, 2022 Author Share Posted June 3, 2022 Новая модель Marksman-L И габариты этих педалей на фоне уже имеющихся. Link to comment Share on other sites More sharing options...
Graphene Posted June 3, 2022 Share Posted June 3, 2022 3 часа назад, MyCyJIbMaHuH сказал: Новая модель Marksman-L И габариты этих педалей на фоне уже имеющихся. Если это меньшая копия, то должна быть модель S - small Link to comment Share on other sites More sharing options...
MyCyJIbMaHuH Posted June 3, 2022 Author Share Posted June 3, 2022 1 минуту назад, Graphene сказал: Если это меньшая копия, то должна быть модель S - small Я не против)), Link to comment Share on other sites More sharing options...
