Различные устройства для DCS на 3д принтере и не только.

[Krysnic]

39 minutes ago, Flyning-CAT said:

Не плохо, вроде не дорогой.

Хотелось бы конечно 1024 разрешение.

Давно уже есть идея сделать макет МФИ-10

1024 это  IPS VS104T-003A, LTD104EDZS и другие

[Krysnic]

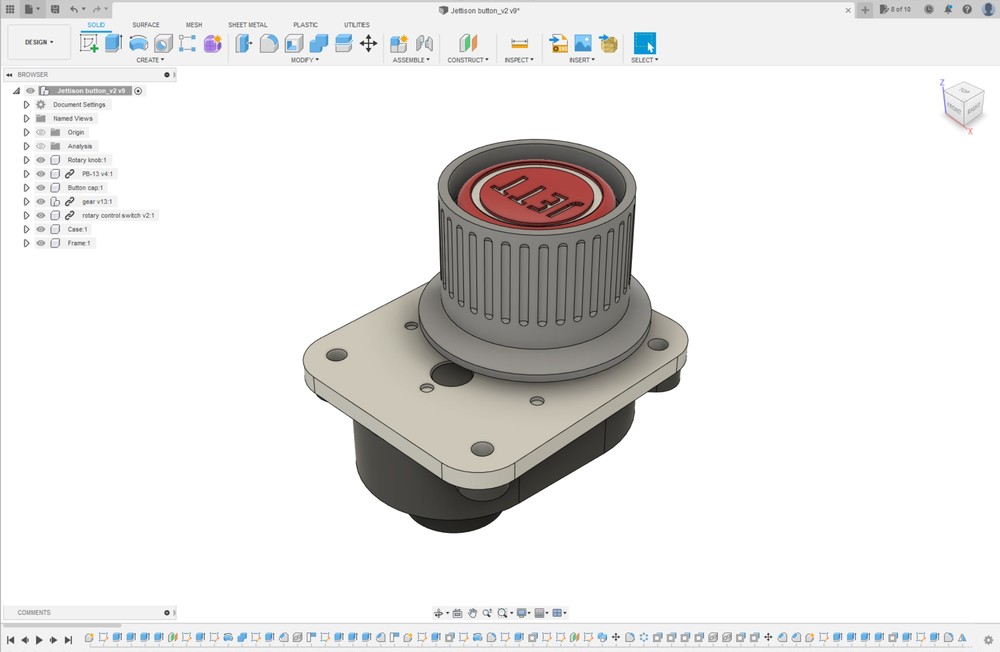

Подсмотрел у Blue73 переключатель для сброса подвесок, если я правильно понимаю. Решил сделать похожий переключатель.

Разрабатывал под галетник ф16мм и впихнул интересную кнопку, хотелось что бы кнопка при нажатии имела ход и четкий клик.



[Krysnic]

Доделал переключатель, все работает как и задумывалось. Переключатель получился достаточно компактным.

Габариты вышли 49*41,5мм и высота от края контактов галетника до края ручки переключателя 56мм

Галетный переключатель диаметром 16мм, кнопка honyone pb13.

Клик у кнопки четкий и громкий, ход упругий кнопка отличная. Минус использования этой кнопки, ее нельзя зафиксировать на месте.

Точнее можно но тогда габариты вырастут, а так она вращается с ручкой соответственно обозначение на кнопке не написать.



[Krysnic]

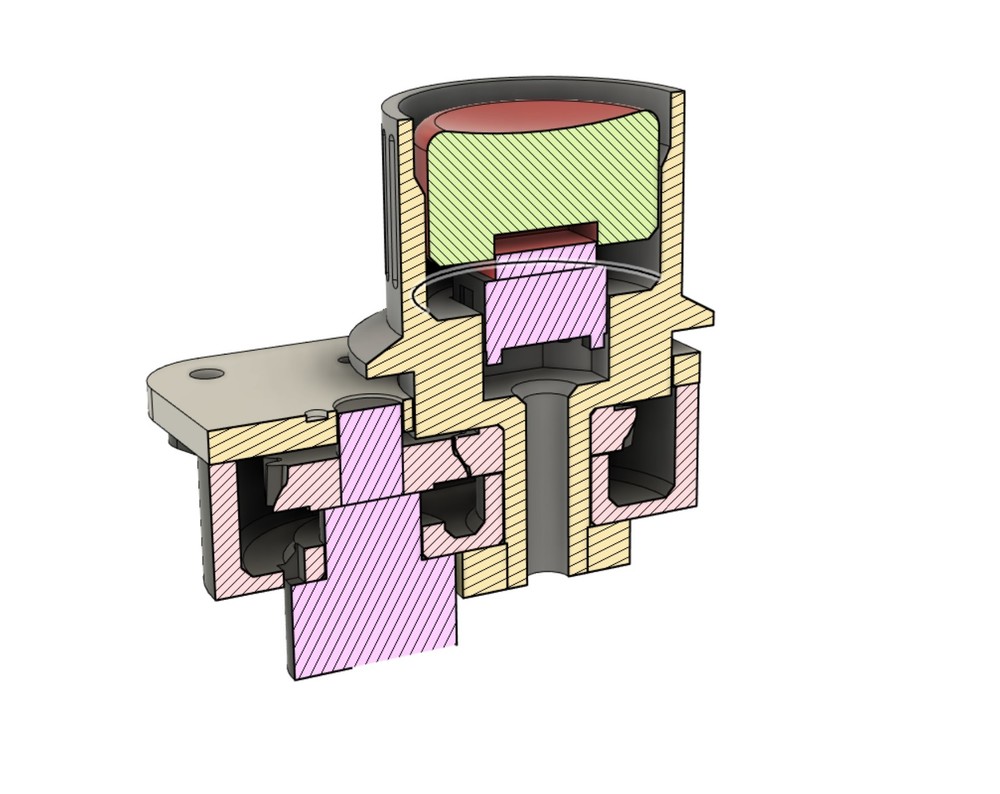

Подумал и всё-таки смог сделать как положено, размеры остались те же.



[Krysnic]

Наткнулся на скриншоты роша, попробовал повторить. Хз на сколько она удобная, если не заленюсь то доделаю.

Уже давно задумывался замоделить рош, но нечто среднее между этих двух.

[Krysnic]

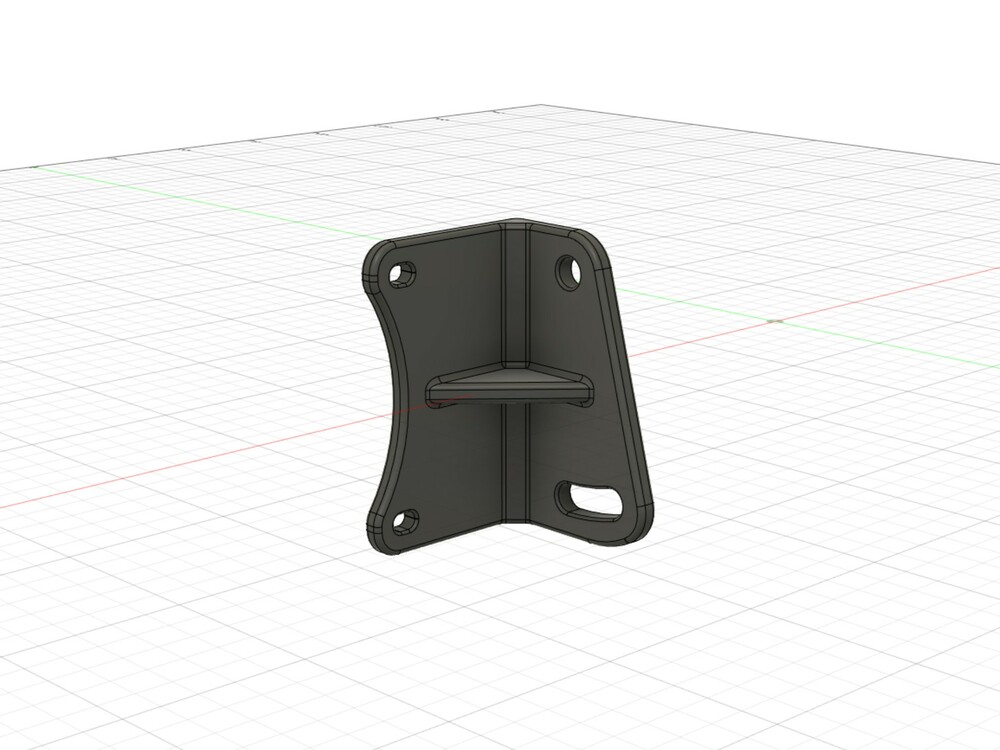

Крепежные пластины для установки модулей GNX на кронштейн UCM Stronghold.

Винты м5 для UCM нужно купить на 5мм длиннее, для модулей так же надо подобрать винты большей длины. Для крепления модулей установите GNX Plastic Spacers.

https://cults3d.com/en/3d-model/game/gnx-modules-mount-plate-for-ucm-stronghold

[Krysnic]

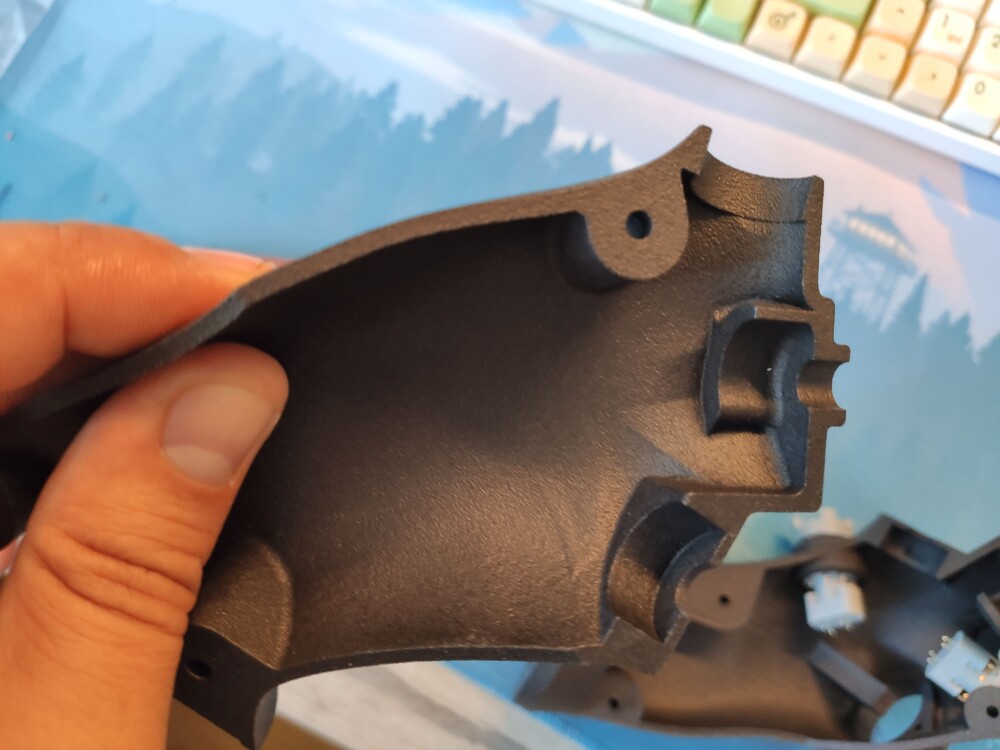

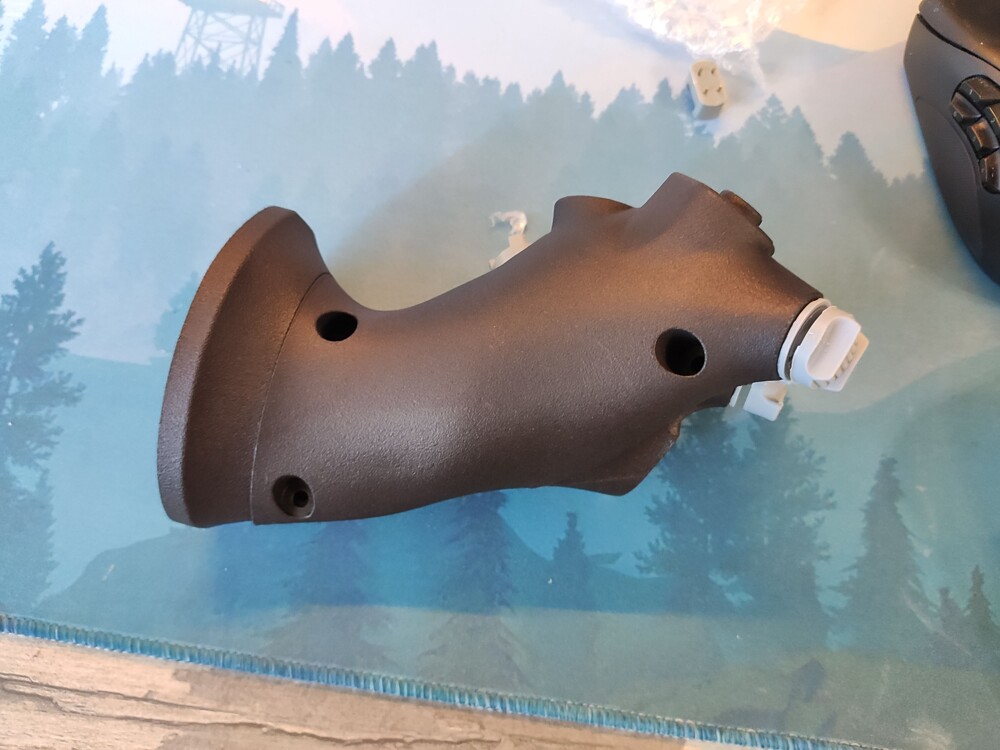

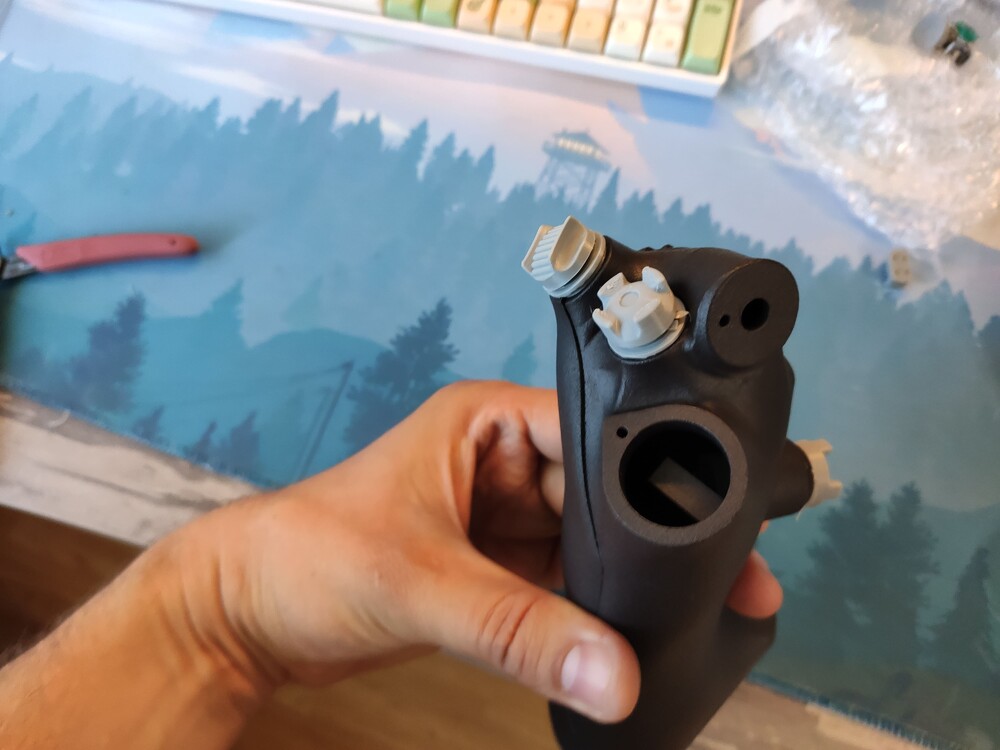

Доработал под свои нужды ручку ф-16 от JFlyer81 это доработка ручки от JonahTsai. Добавил хатку под средний палец, трех позиционные переключатели так же заменил на хатки.

Местами сгладил углы, подправил геометрию. Кое где подкорректировал толщину стенок и т.д.

На домашнем принтере долго печатать, а у меня нет возможности поставить печать на ночь. Так же не известно что получится по качеству. Заказал

печать на промышленном 3д принтере, печать MJF полиамидом PA12. Качество отличное, все пропечаталось как надо



Edited August 11, 2022 by Krysnic

[Krysnic]

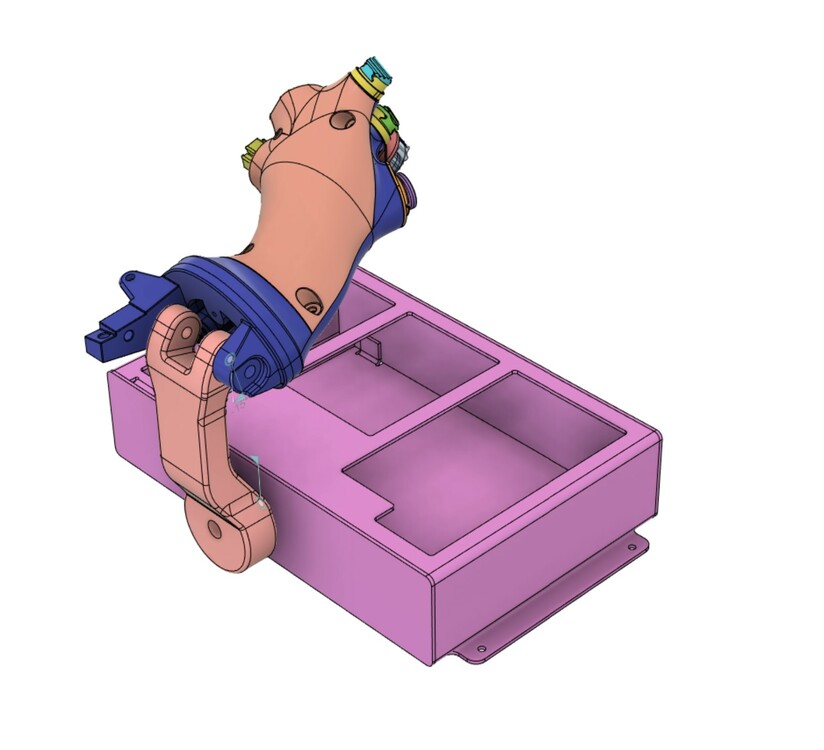

Потихоньку осваиваю проектирование из листовой металла. Надо еще разбираться что можно а что нет, как это потом на производство готовить.

В планах сделать открытый проект руда, ну время покажет. Ручка модифицированная от ф-16. Рычаг руда планируется сбоку, дабы освободить место на корпусе. По механизму загрузки пока придумываю, надо что то простое эффективное и легкое в производстве.

Корпус из листового металла 2мм., т.е. лаз. резка и гибка. По габаритам будет где то в этих пределах 245*164*55мм, крепежные отверстия как у кабана.

На корпусе три вырезанных окна под установку панелей, на панелях будут размещаться различные органы управления. То есть любой желающий может напечатать панели с нужным ему кол-вом кнопок тумблеров и т.д. На корпусе ближе к основанию ручки оставлено место под установку дуги с детентами, примерно как на фото.

В общем как то так

Edited August 20, 2022 by Krysnic

[Krysnic]

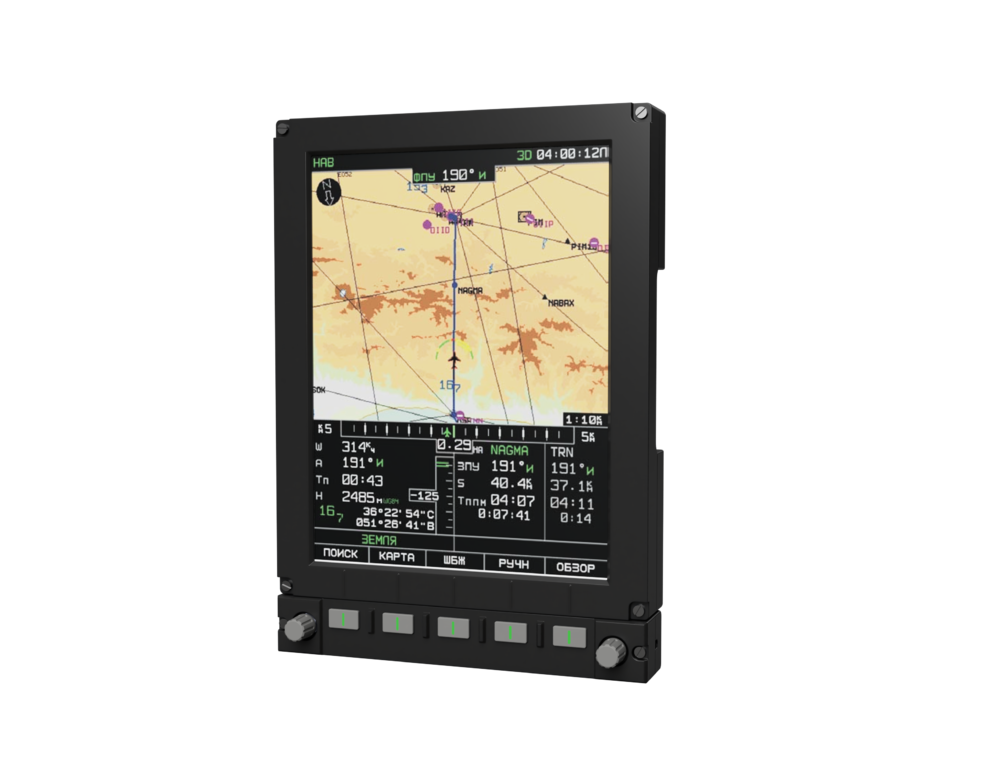

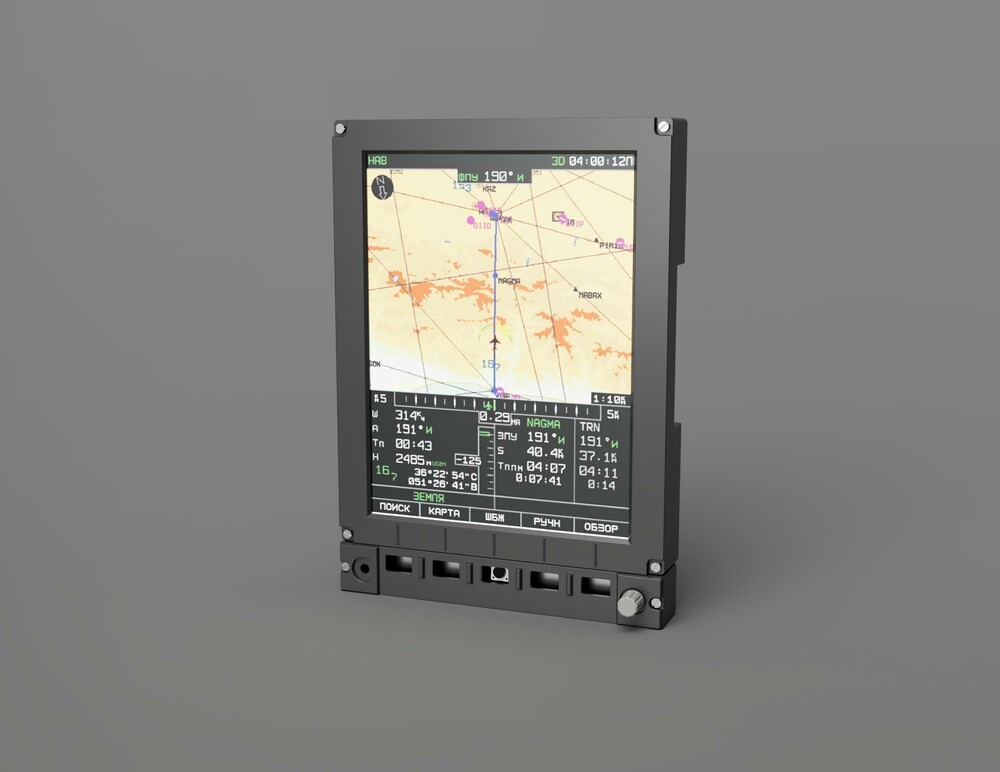

Пока решаю как и что делать по РУДу, вернулся к разработки АБРИСа. В целом почти все готово, остается вопрос с подсветкой кнопок и с выбором самих кнопок.

[Krysnic]

Финальная версия АБРИС готова, осталось все проверить перепроверить и что то возможно исправить. Кнопки пока решил сделать по проверенной схеме, это простое и рабочее решение для домашнего изготовления.

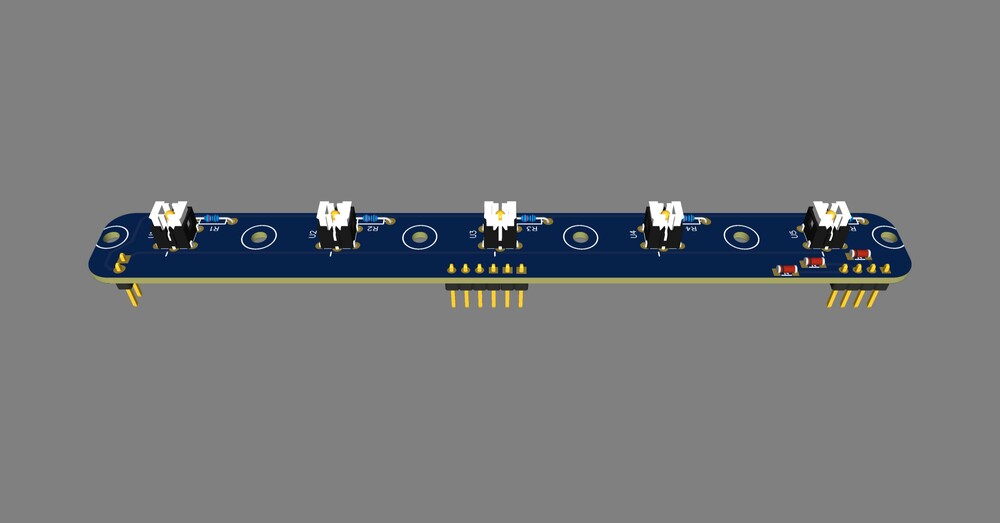

Идет работа над печатными платами, думаю сделать два варианта на тактовых с диодами(на скрине) и без подсветки на 12*12мм тактовых.

Кнопки и энкодер будут подключаться через диодную матрицу, диоды распаиваются на плате на плате. Потенциометр будет подключаться

напрямую к платке ардуино.

Габариты: ширина 200мм, высота 280мм(250мм без блока кнопок), глубина 35мм(49мм до верха ручки потенциометра).

Edited August 29, 2022 by Krysnic

[760mm]

Тоже планирую использовать такие кнопки. В иностранных ветках всякие CDU чаще всего на них и делают.

Вопрос мой немного не в тему. Вас не встречались СД, которые по размеру сюда подходят. По ошибке заказал такие кнопки, но без СД? Надо или что-то мудрить, или найти замену.

[Krysnic]

1 hour ago, 760mm said:

Тоже планирую использовать такие кнопки. В иностранных ветках всякие CDU чаще всего на них и делают.

Вопрос мой немного не в тему. Вас не встречались СД, которые по размеру сюда подходят. По ошибке заказал такие кнопки, но без СД? Надо или что-то мудрить, или найти замену.

https://aliexpress.ru/item/4000270202097.html?gatewayAdapt=glo2rus&item_id=4000270202097&sku_id=10000001100362481&spm=a2g0o.order_list.0.0.21efa396KHxC0K

[Krysnic]

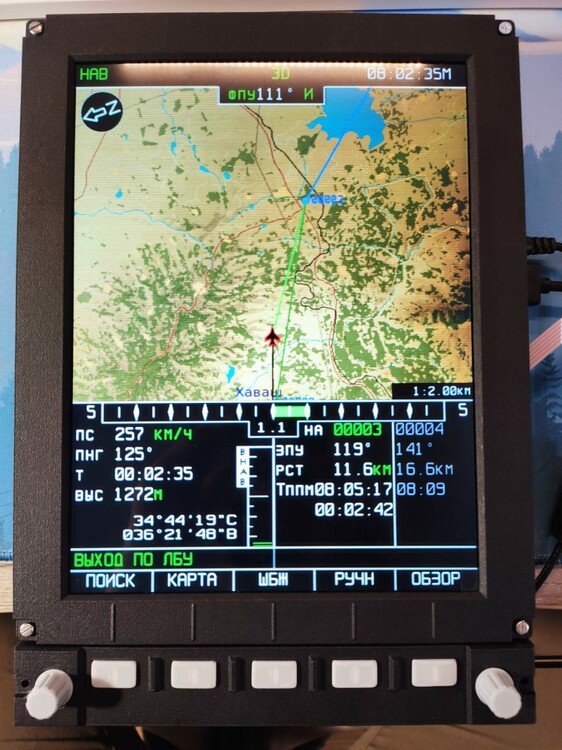

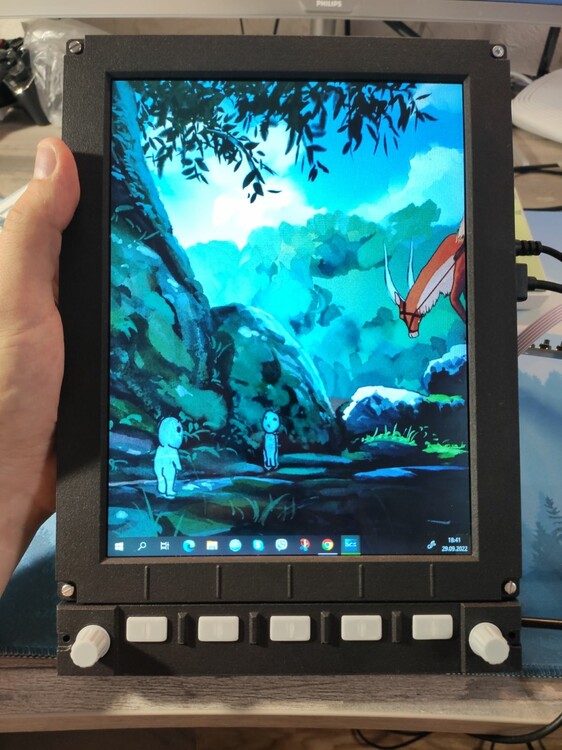

Тестовая сборка и проверка. Есть кое какие проблемы но в целом все отлично.



[Krysnic]



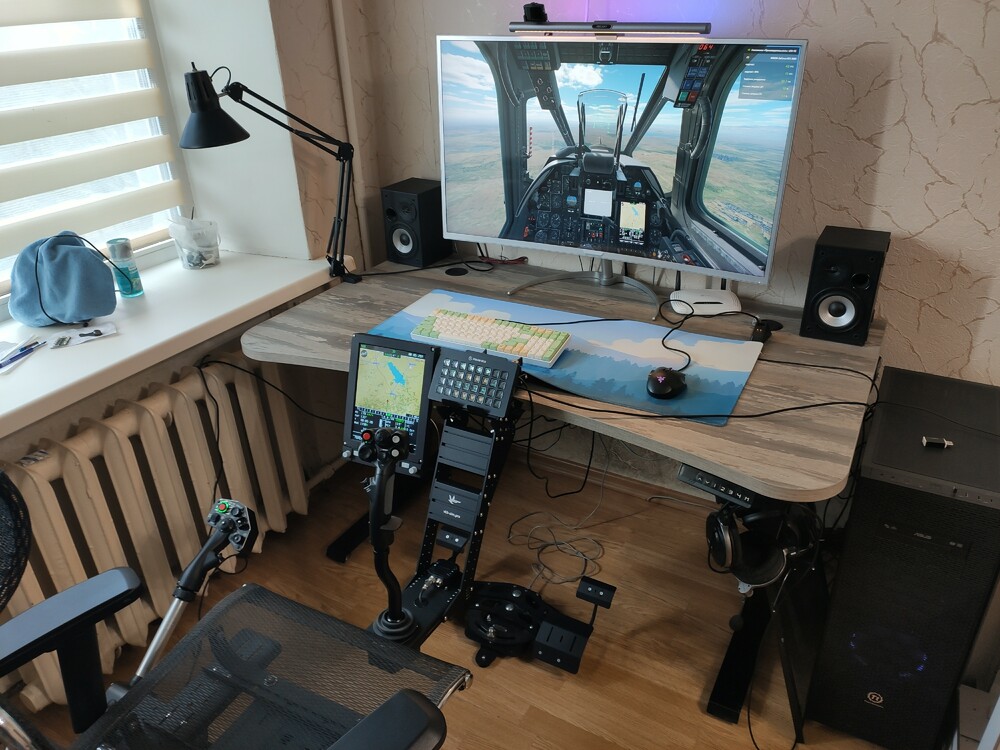

[Drakon1974]

хм, мужики, Я тоже раньше городил себе полетное кресло со всякими кнопками и экранчиками пока не надел шлем VR, и сразу понял - зря Я все это сгородил...

[Eponsky_bot]

1 час назад, Drakon1974 сказал:

хм, мужики, Я тоже раньше городил себе полетное кресло со всякими кнопками и экранчиками пока не надел шлем VR, и сразу понял - зря Я все это сгородил...

Я тоже купил VR . Полетал и понял что не зря я городил себе кресло.  Продал VR



[Фагот]

37 минут назад, Eponsky_bot сказал:

Я тоже купил VR . Полетал и понял что не зря я городил себе кресло.  Продал VR

Это от недоработанности ДКС под ВР. Если решить проблему контактов, оптимизировать движок с введением современных технологий, заадекватить работу с текстурами - большинство проблем ВР исчезнут. Вам не зашло именно из-за проблем самого ДКС при использовании ВР, а не сам ВР. И таки да, на ВР нужно какое-то время "переучиваться", чтобы привыкнуть к особенностям картинки и взаимодействию с внешним миром в условиях "слепоты" из-за маски. В любом случае, большинство, кто вкусил ВР - уже за уши не оттащишь обратно в плоскость)

[Eponsky_bot]

1 час назад, Фагот сказал:

Это от недоработанности ДКС под ВР. Если решить проблему контактов, оптимизировать движок с введением современных технологий, заадекватить работу с текстурами - большинство проблем ВР исчезнут. Вам не зашло именно из-за проблем самого ДКС при использовании ВР, а не сам ВР. И таки да, на ВР нужно какое-то время "переучиваться", чтобы привыкнуть к особенностям картинки и взаимодействию с внешним миром в условиях "слепоты" из-за маски. В любом случае, большинство, кто вкусил ВР - уже за уши не оттащишь обратно в плоскость)

Уж слишком много геморроя с этим VR.  (при такой то цене).

Я же вижу тональность обсуждения в профильной ветке.

Какие то моды, подпрограммы, утилиты,  поставь то, установи это. Бесконечные настройки. Что то перестает работать,  или работает не так как раньше.

Вечное натягивание совы на глобус... В плане железа. Постоянные разговоры об апгрейде.

А цены  сегодня я вас умоляю.

В прибавить к этому и гемморой с самим DCS  в плане изучения и настроек.

Короче не...  Мне симулятор полетов хочется, а не настроек.

Что же касается картинки- то  довольно быстро происходит привыкание к этой VR, реальности.  После которого уже нет первоначального восторга.

Крутить шеей в ЗПС-  спасибо, но нет!

Ну и много еще других не слишком приятных особенностей.

Я сперва и не планировал продавать свой шлем ( который кстати я продал за 25000 при цене в 60000)

Планировал оставить его в качестве аттракциона, чтоб иногда погружаться в эту реальность.

Что греха таить, VR действительно затягивает и манит.

Но после недели простоя, вдруг обнаружил что мне уже эта реальность даром не нужна и я забыл что это такое. Поэтому чтоб вещь не валялась на полке - и продал как ненужное.



[Фагот]

14 минут назад, Eponsky_bot сказал:

Уж слишком много геморроя с этим VR.

Какие то моды, подпрограммы, утилиты,  поставь то, установи это. Бесконечные настройки. Что то перестает работать,  или работает не так как раньше.

Вечное натягивание совы на глобус... В плане железа. Постоянные разговоры об апгрейде.

В прибавить к этому и гемморой с самим DCS  в плане изучения и настроек.

Я об этом и писал выше - это всё проблемы именно недостаточной приспособленности ДКС к ВР пока что. Им есть над чем работать. По мере "взросления" и осознания разработчиками  необходимости развиваться и в эту сторону, проблемы отпадут и не надо будет допиливать надфилем из танка самолёт, как сейчас.

Цитата

А цены  сегодня я вас умоляю.

Сегодня цены как раз как нельзя низкие:)

[Eponsky_bot]

17 минут назад, Фагот сказал:

Сегодня цены как раз как нельзя низкие:)

Ну не знаю...для кого как.

Несмотря на то что я купил видеокарту 3070 за 135 тысяч, поддавшись панике.  Но и  сегодняшнюю цену в  50 тысяч - мне сложно назвать низкой.

Да и ладно если бы овчинка стоила выделки.... Но  и тут боООООльшое сомнение.



[Фагот]

39 минут назад, Eponsky_bot сказал:

Ну не знаю...для кого как.

Несмотря на то что я купил видеокарту 3070 за 135 тысяч, поддавшись панике.  Но и  сегодняшнюю цену в  50 тысяч - мне сложно назвать низкой.

Да и ладно если бы овчинка стоила выделки.... Но  и тут боООООльшое сомнение.



сейчас 3080ti уже около 60, это весьма и весьма не плохо. Сейчас ее себе и поставил и в целом, горя не знаю в целом, если бы не косяки самого ДКС.

[Eponsky_bot]

20 минут назад, Фагот сказал:

сейчас 3080ti уже около 60, это весьма и весьма не плохо. Сейчас ее себе и поставил и в целом, горя не знаю в целом, если бы не косяки самого ДКС.

Ну 60 тысяч это немалые деньги все таки.

Хотя я и с 3070 пока особо проблем не испытываю.

[Krysnic]

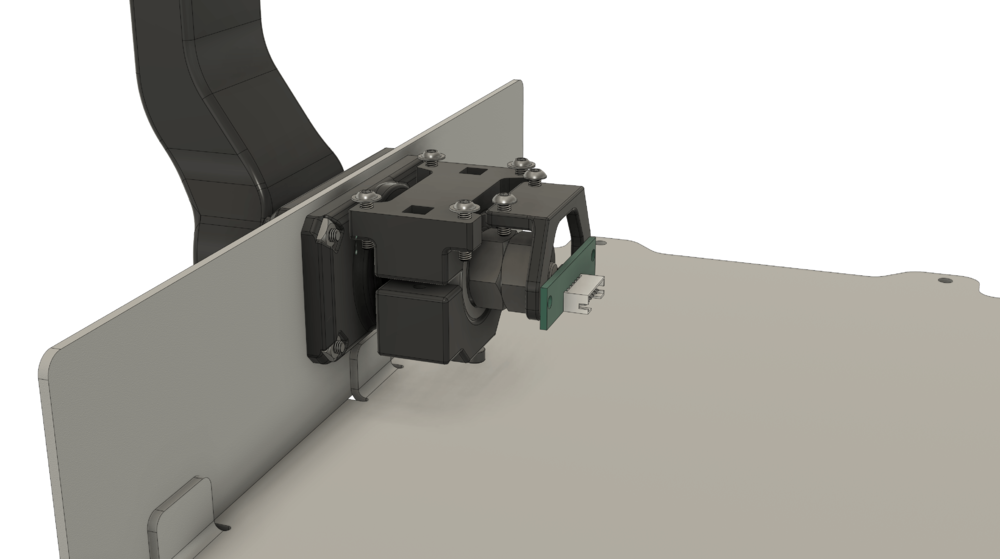

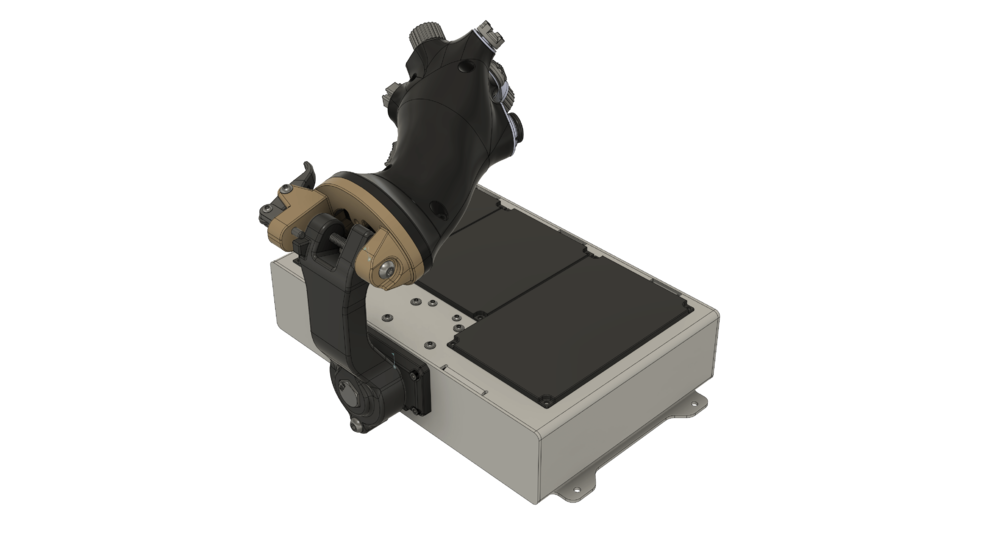

Продолжаю продолжать РУД В целом общий концепт готов осталась работа над деталями.

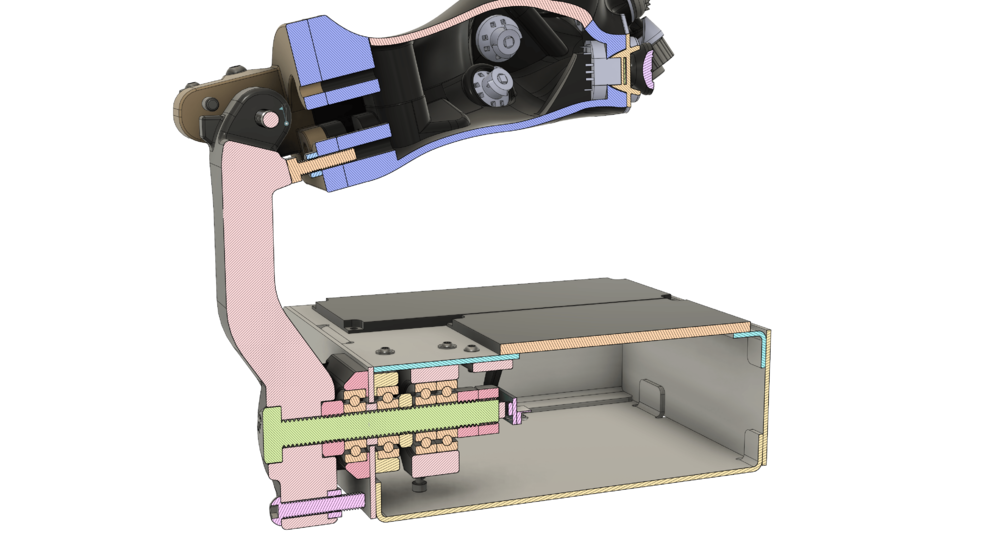

Пока механизм загрузки выглядит так, два подшипника застопорены и зажаты. зажимая хомут регулируем загруз.

Для начала нужно еще разобраться с листовым металлом, подготовка файлов для резки, гибки и тд.



[Фагот]

Винт снизу - это чисто под диапазон перемещения РУДа?

Механизм загрузки не совсем понятен мне:) В смысле, там хомут прямо подшипники сдавливает что ли?:) Неверное, я что-то не так понял)

[Krysnic]

Да, нижний винт ограничивает угол отклонения.

Два подшипника нужно заклинить от вращения. Далее подшипники прижимаются гайками на оси(болт м10). Хомутом обжимаем эти подшипники тем самым регулируем нужный загруз.

По идее усилия здесь небольшие, раскручиваться не должно.
