K-51 Posted August 11, 2022 Share Posted August 11, 2022 Решил собрать в кучу все что разработал и сделал за последние годы. Всем пользуюсь сам, так что доработано в процессе эксплуатации. Что же давайте по порядку. 3 Link to comment Share on other sites More sharing options...
K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 (edited) Первым пойдет РОШ, многие им пользуются. Сделан по параметрам РОШ МИ-8. Угол подъема 55 гр. Возвышение над горизонтом 15 гр. Поворот ручки корректора 90 гр. Голова имеет 2 хатки (4 позиции), 3 кнопки, 2 тумблера ON-ON, 1 тумблер ON-OFF-ON. На все положения тумблеров настроена виртуальная кнопка. Регулируемый демпфер усилия поворота основной оси РОШ. В комплекте РОШ, кронштейн крепления в тремя направлениями регулировки, кабель USB. Вся механика и корпус выполнены из металла, ручка и голова пластик 3D печать. 14 500 руб + доставка. Скрытый текст Edited August 11, 2022 by K-51 4 1 Link to comment Share on other sites More sharing options...

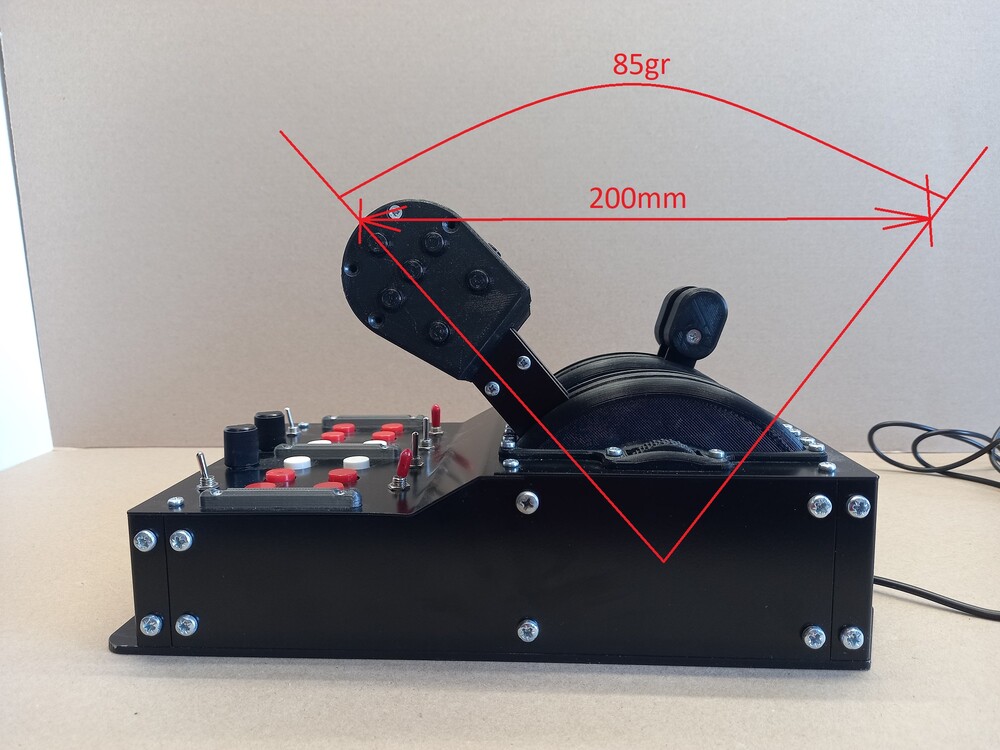

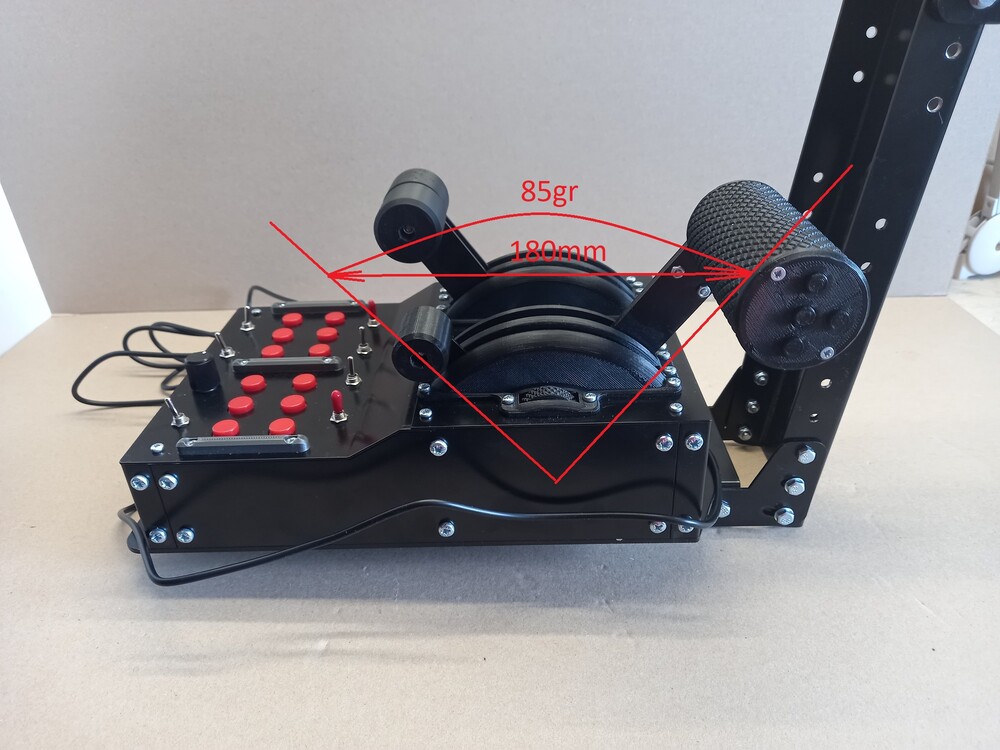

K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 РУД для поршневых самолетов. На боту 6 осей, 16 кнопок, шесть тумблеров. Оси: Основные оси для наддува и оборотов выполнены на бесконтактных магнитных датчиках TLE. Остальные оси на переменных резисторах. Рычаги осей имеют угол поворота 85гр. Ход ручки наддува (газа ) 185 мм по прямой между крайними положениями. Кнопки: Ручка наддува имеет 4 кнопки в торце для нажатия большим пальцем. Что бы во время перемещения РУД положение кнопок не менялось, ручка вращается на 90 гр. 12 кнопок на корпусе расположены как два блока по 6 кнопок с разделителя, для облегчения нахождения нужной кнопки вслепую. Тумблеры: Два тумблера ON-OFF-ON, два тумблера ON-OFF_(ON), два тумблера ON-ON. Основные рычаги наддува и оборотов имеют индивидуальные регулируемы демпферы, позволяющие настроить тяжесть вращения отдельно на каждый рычаг. Это можно делать "на ходу" не отвлекаясь и не выходя из игры. Основной материал листовой метал, ручки пластик 3D печать. Возможность установки на стол, на дополнительные тумбочки, на кронштейны. Имеются отверстия для надежного крепления и противоскользящее накладки. 17 000 + доставка. Скрытый текст 1 Link to comment Share on other sites More sharing options...
K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 Продолжение темя РУД для поршневых ЛА. Блок триммеров, трех осевая схема, расположение и визуальное исполнение а-ла Мустанг. Оси сделаны на основе переменных резисторов. Для обеспечение плавной и точной установки угла триммирования в схеме установлен шестерёночный редуктор с соотношением 1:2.4, что позволяет при угле вращения резистора 300 гр. поворачивать колеса триммеров на угол 700 гр т.е. делать 2 оборота. Материал листовой метал, пластик 3D печать. Блок имеет собственный контроллер. Имеет отверстия для крепления. Блок триммеров с контроллером - 6 000 + доставка. Планирую вариант с бесконтактными магнитными датчиками TLE. Скрытый текст Так же он может крепиться к моему РУД. Есть вариант работы осей от контроллера РУД. Скрытый текст 1 Link to comment Share on other sites More sharing options...

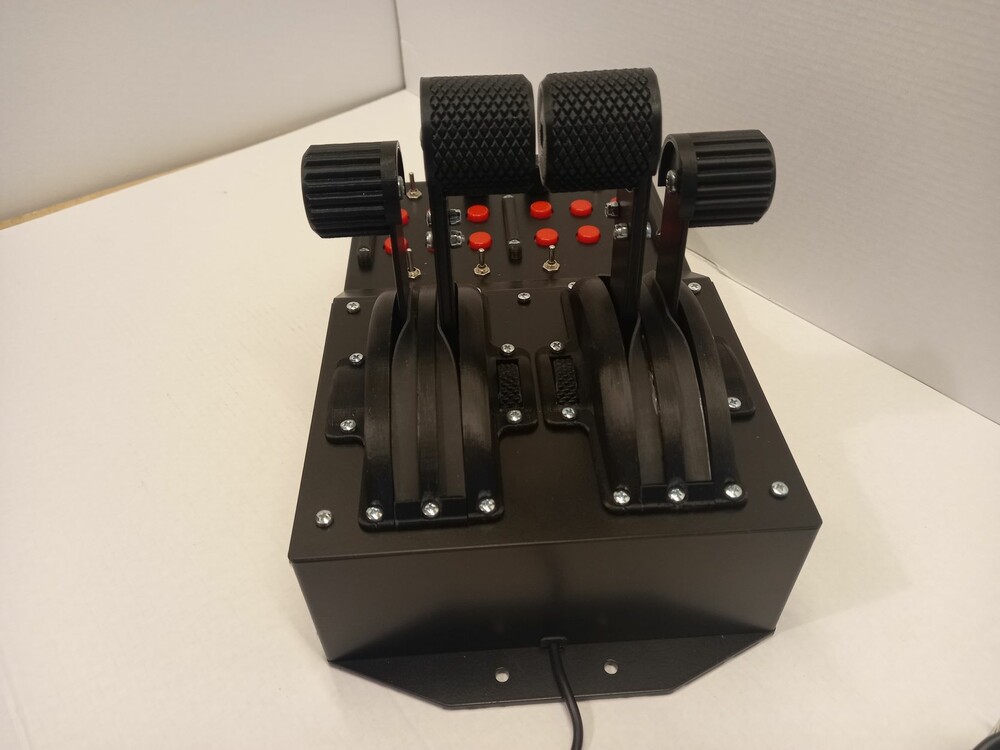

K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 (edited) РУД для реактивных двух двигательных ЛА. На боту 6 осей, 16 кнопок, шесть тумблеров. Оси: Основные оси для правого и левого двигателя выполнены на бесконтактных магнитных датчиках TLE. Остальные оси на переменных резисторах. Рычаги осей имеют угол поворота 85гр. Ход ручки РУДов 185 мм по прямой между крайними положениями. Кнопки: Ручка правая имеет 8 кнопок 6 на торце и 2 в передней части. В левой 2 кнопки в передней части. 12 кнопок на корпусе расположены как два блока по 6 кнопок с разделителя, для облегчения нахождения нужной кнопки вслепую. Тумблеры: Два тумблера ON-OFF-ON, два тумблера ON-OFF_(ON), два тумблера ON-ON. Основные рычаги двигателей имеют индивидуальные регулируемы демпферы, позволяющие настроить тяжесть вращения отдельно на каждый рычаг. Это можно делать "на ходу" не отвлекаясь и не выходя из игры. Ручки сделаны со смещением и наклоном, для комфортного и синхронного перемещения одновременно двух рычагов. Основной материал листовой метал, ручки пластик 3D печать. Возможность установки на стол, на дополнительные тумбочки, на кронштейны. Имеются отверстия для надежного крепления и противоскользящее накладки. 17 000 + доставка. Скрытый текст Так же на этот РУД можно установить блок Триммеров и интегрировать оси на контроллер РУДа. Edited August 11, 2022 by K-51 1 Link to comment Share on other sites More sharing options...
K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 (edited) Кронштейны для РУД/РУС. Кронштейн с изменяемым углом наклона от 5 до 20гр. Максимальная высота 320 мм от верхней поверхности столешницы до площадки крепления. Шаг настройки по высоте 20 мм. В комплекте направляющая, струбцина крепления, площадка крепления устройства. На площадке под РУС есть отверстия для крепления популярных баз РУС. Струбцина имеет защитное покрытие предотвращающая повреждение поверхности столешницы и смещение кронштейна. 5 000 + доставка. Скрытый текст Дополнительная направляющая удлинитель с прокладками. позволяет увеличить длину кронштейна до 500 мм. 1 000 + доставка. Скрытый текст Edited August 11, 2022 by K-51 Link to comment Share on other sites More sharing options...
K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 (edited) Ручки 3D печать. Универсальная под правую и левую руку. Крепление на руду Джокер 25 мм прямая и с наклоном 45 гр. На борту: курок двойной 2 кнопки, хатка 4 позиции, 8 кнопок (5 вокруг хатки, 1 под мизинцем, по одной с каждой стороны под указательный палец.) Рычаг тормоза на оси с физическим стопором в зажатом состоянии. 3 000 + доставка Скрытый текст Скрытый текст Edited August 11, 2022 by K-51 1 1 Link to comment Share on other sites More sharing options...
K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 (edited) up Edited August 11, 2022 by K-51 Link to comment Share on other sites More sharing options...
K-51 Posted August 11, 2022 Author Share Posted August 11, 2022 up Link to comment Share on other sites More sharing options...
K-51 Posted August 28, 2022 Author Share Posted August 28, 2022 Закрыл дырки. 1 Link to comment Share on other sites More sharing options...
K-51 Posted September 19, 2022 Author Share Posted September 19, 2022 Из новой партии: РУД поршневой осталась свободной 1 шт. РОШ 3 шт. Link to comment Share on other sites More sharing options...

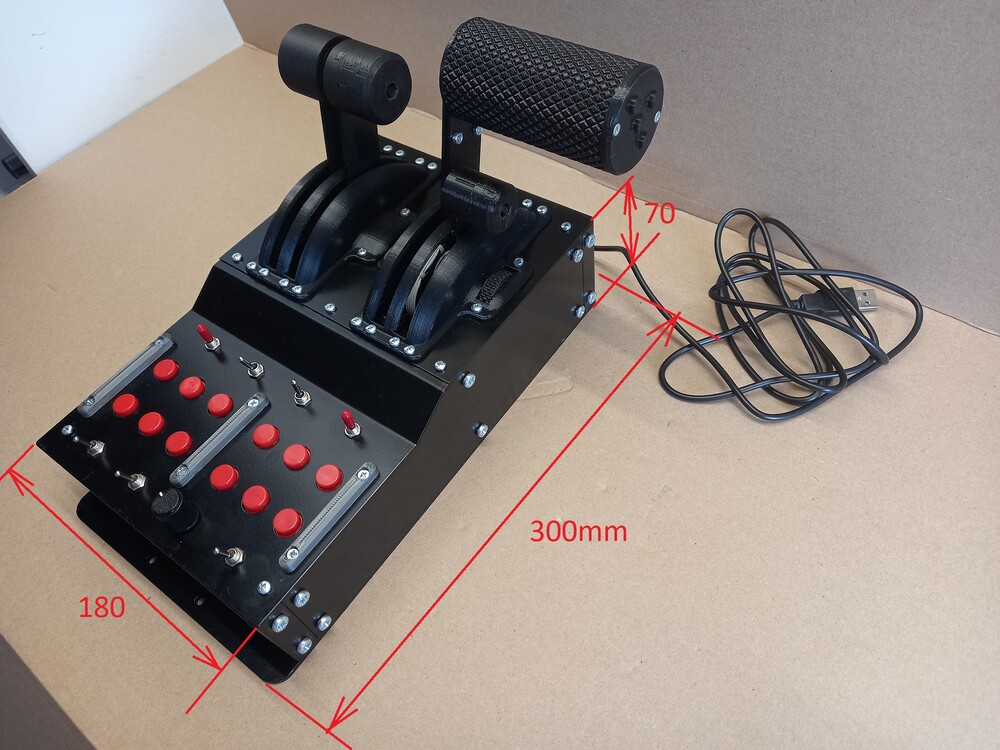

K-51 Posted September 20, 2022 Author Share Posted September 20, 2022 Размеры РУДов. В основном они сделаны из железа, механика рычаги корпус, так что весят не мало. 3,5 кг. Скрытый текст Ручка поршня выпирает за габариты корпуса на 40 мм Link to comment Share on other sites More sharing options...
Kurat Posted September 25, 2022 Share Posted September 25, 2022 (edited) 11.08.2022 в 21:57, K-51 сказал: Кронштейны для РУД/РУС. Кронштейн с изменяемым углом наклона от 5 до 20гр. Максимальная высота 320 мм от верхней поверхности столешницы до площадки крепления. Шаг настройки по высоте 20 мм. В комплекте направляющая, струбцина крепления, площадка крепления устройства. На площадке под РУС есть отверстия для крепления популярных баз РУС. Струбцина имеет защитное покрытие предотвращающая повреждение поверхности столешницы и смещение кронштейна. 5 000 + доставка. Показать содержимое Дополнительная направляющая удлинитель с прокладками. позволяет увеличить длину кронштейна до 500 мм. 1 000 + доставка. Скрыть содержимое Добрый день ,Михаил! Скажите для РУСа VKB Ганфайтер 3 с кривым удлиннителем 200 мм подойдёт кронштейн? Высота РУСа с удлиннителем-47см. Edited September 25, 2022 by Kurat Link to comment Share on other sites More sharing options...
K-51 Posted September 25, 2022 Author Share Posted September 25, 2022 1 час назад, Kurat сказал: Добрый день ,Михаил! Скажите для РУСа VKB Ганфайтер 3 с кривым удлиннителем 200 мм подойдёт кронштейн? Высота РУСа с удлиннителем-47см. Здравствуйте. Подойдет с дополнительной направляющей, общая длинна получится 50см. Link to comment Share on other sites More sharing options...
Kurat Posted September 25, 2022 Share Posted September 25, 2022 Отлично! Заказать мона? Link to comment Share on other sites More sharing options...
K-51 Posted September 25, 2022 Author Share Posted September 25, 2022 Конечно. Link to comment Share on other sites More sharing options...
K-51 Posted September 28, 2022 Author Share Posted September 28, 2022 (edited) ПРОДАН. Здравствуйте. Есть РОШ б/у с электроникой VIRPIL, полная комплектация. Состояние отличное, следов эксплуатации практически нет. Был заявлен сбой электроники, дистанционно решить не удалось, произведен обмен на другой РОШ с электроникой MMJoy2. Вскрытие показало отсутствие контакта на штекере шлейфа. Исправлено, проверено. РОШ полностью готов к работе, настроен и калиброван. Внешний вид как на фото выше. цена 12 000 + доставка. Edited October 16, 2022 by K-51 Link to comment Share on other sites More sharing options...
vasy Posted October 19, 2022 Share Posted October 19, 2022 Приобрел РОШ.......... это изделие просто СУПЕР!!!!! Качество и удобства на высоте!!!!! Совершенно другие ощущения от управления вертолетом. Всем советую. Link to comment Share on other sites More sharing options...
K-51 Posted October 19, 2022 Author Share Posted October 19, 2022 3 часа назад, vasy сказал: Приобрел РОШ.......... это изделие просто СУПЕР!!!!! Качество и удобства на высоте!!!!! Совершенно другие ощущения от управления вертолетом. Всем советую. Спасибо. Link to comment Share on other sites More sharing options...
K-51 Posted November 3, 2022 Author Share Posted November 3, 2022 Кронштейны в наличии. Link to comment Share on other sites More sharing options...

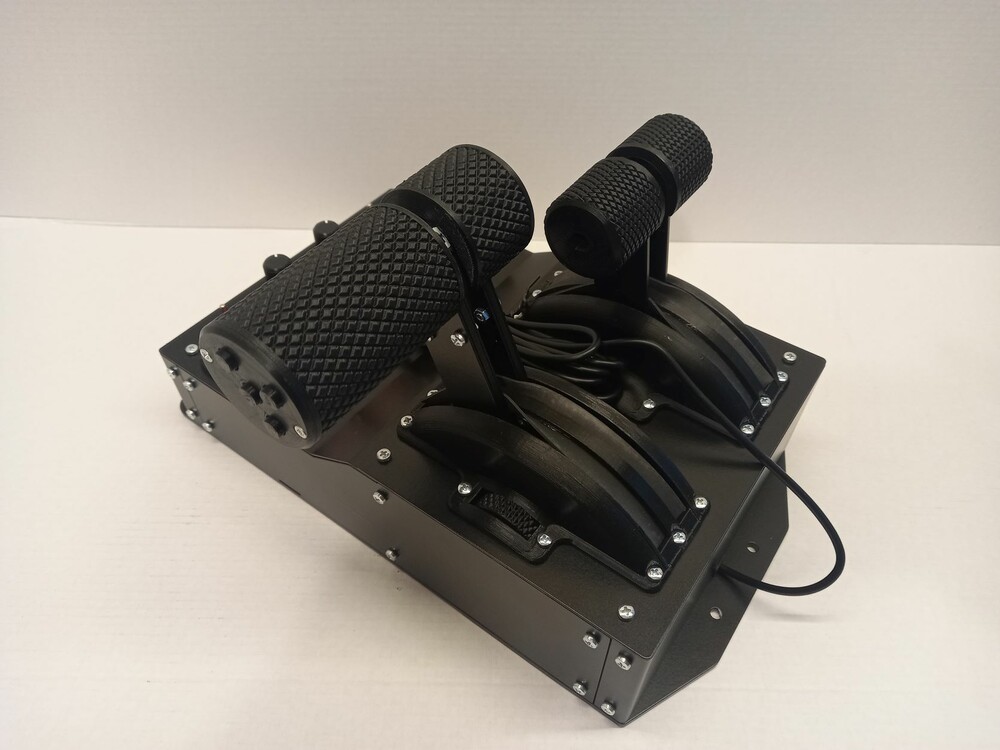

K-51 Posted November 30, 2022 Author Share Posted November 30, 2022 В наличии РУДы полностью готовые к работе. Сделано три модификации, классический РУД для поршневых, сдвоенная ручка и для двух моторных 2х2. В ручку наддува встроена ось, как на P-51D для дальности в гиро прицеле. 1 Link to comment Share on other sites More sharing options...
K-51 Posted November 30, 2022 Author Share Posted November 30, 2022 Для наглядности. Link to comment Share on other sites More sharing options...
K-51 Posted November 30, 2022 Author Share Posted November 30, 2022 РУД + блок триммеров ушел. Если кто то захочет аналогичную комплектацию пишите, блок триммеров возможно установить на все модели РУД. Или приобрести отдельно с внутренним контроллером.( смотрите выше). Link to comment Share on other sites More sharing options...
Coljo Posted November 30, 2022 Share Posted November 30, 2022 5 hours ago, K-51 said: В наличии РУДы полностью готовые к работе. Сделано три модификации Выглядит весьма привлекательно, но огорчает отсутствие хаток. Возможно ли заказать изготовление варианта с необходимым количеством хаток? Flying is for droids. Полёты - это для дроидов. Link to comment Share on other sites More sharing options...
K-51 Posted November 30, 2022 Author Share Posted November 30, 2022 Если вы хотите, что бы было как на 18, то это совсем другая ручка. А в таком варианте хатки не влезут, да и работать ими будет неудобно, потому что в ручке ось и она вращается. Link to comment Share on other sites More sharing options...
