GBU-39 Small Diameter Bomb


Heli
 Share

Recommended Posts




В этом месяце компания Boeing поставила для ВВС США 500-ю управляемую авиабомбу Focused Lethality Munition (FLM), тем самым завершив контракт мелкосерийного производства оружия без отклонений по срокам и стоимости поставки.



В авиабомбе FLM, которая является вариантом Small Diameter Bomb в корпус из углеродного волокна помещен заряд металлизированного взрывчатого вещества DIME. Наведение осуществляется при помощи устойчивого к помехам GPS-приемника и инерциальной навигационной системы. Данный образец вооружения обеспечивает противостояние целому спектру угроз на дальности до 60 морских миль, при сбросе на большой высоте и скорости. В общей сложности ВВС США применили в боевых условиях 23 бомбы FLM, промахов или отказов зафиксировано не было.



http://www.sukhoi.ru/forum/showthread.php?p=2042494#post2042494


Edited by Heli
Link to comment
Share on other sites

  • 1 year later...

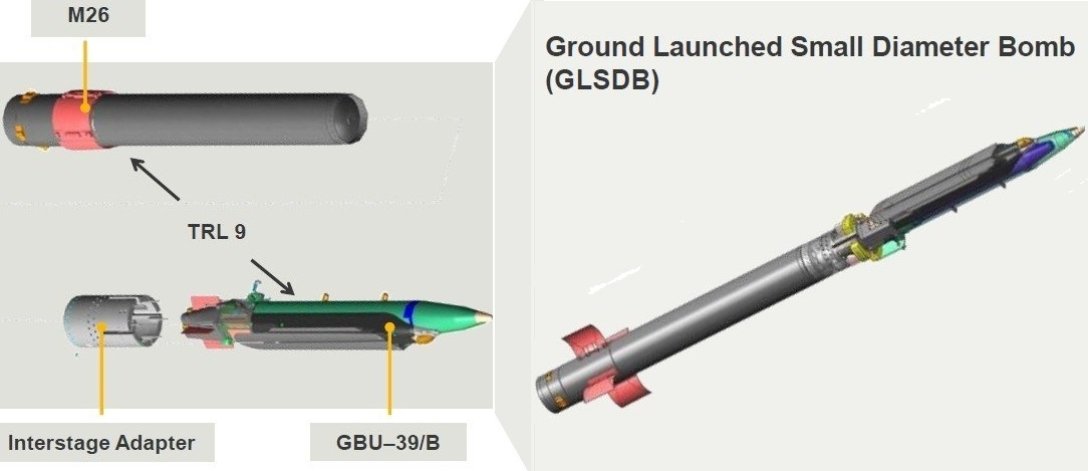

Boeing и Saab начали экспериментировать с вариантом SDB I адаптировав ее для запуска с земли в режиме З-З назвав проект Ground Launched Small Diameter Bomb (GLSDB).



Бомба SDB I присобачивается к разгонной ракете M26.



http://boeing.mediaroom.com/2015-03-10-Boeing-Saab-Adapt-Air-Launched-Small-Bomb-for-Ground-Launch


Edited by Heli
Link to comment
Share on other sites

  • 3 months later...

Американский авиастроительный концерн Boeing и шведская компания Saab подписали соглашение о совместной доработке и производстве версии планирующей корректируемой авиационной бомбы SDB-I наземного старта. Как сообщает Flightglobal, такие боеприпасы смогут заменить ракеты с кассетной боевой частью для реактивных систем залпового огня M26, использование которых запрещено Договором о кассетных боеприпасах. Технология новых боеприпасов уже отработана и готова к серийному производству.



Испытания варианта SDB-I с наземным запуском состоялись в феврале 2015 года. В общей сложности были произведены три запуска боеприпасов, оснащенных ракетными двигателями компании Nammo. Бомба калибра 110 килограммов, в частности, сумела выполнить разворот. Благодаря такой возможности при помощи запускаемых с земли SDB-I можно поражать объекты противника, находящиеся за каким-либо препятствием, например, на обратном склоне горы. Дальность новых бомб составляет около 150 километров.



По оценке Saab, в случае подписания контракта на поставку нового варианта SDB-I, заказчик сможет получить боеприпасы спустя уже 18-24 месяца. К настоящему времени концерн Boeing выпустил уже более 17 тысяч авиабомб SDB-I, которые стоят на вооружении ВВС восьми стран мира.



https://nplus1.ru/news/2015/06/16/gmlrs

Link to comment
Share on other sites

  • 5 months later...




Компания Boeing, Сент-Луис, штат Миссури, была награждена опционом стоимостью 130,125,899 $ к ранее заключенному контракту FA8681-10-D-0071 чтобы увеличить контрактный лимит для иностранных военных продаж Small Diameter Bomb. Это соглашении увеличивает потолок договора с 98,000,000 $ до 228,125,899 $ для удовлетворения текущих и будущих военных закупок иностранными государствами. Поставки должны быть завершены до середины апреля 2019 года. Контракт на 95% профинансирован иностранными правительствами.



http://www.defense.gov/News/Contracts/Contract-View/Article/628550

Link to comment
Share on other sites

  • 1 month later...

SDB продолжают умнеть






Должностные лица Отдела по срочным закупкам Центра управления жизненным циклом ВВС США на АБ Eglin, штат Флорида., объявили о присуждении компании Scientific Systems двухлетнего контракта стоимостью 11,6 млн $, на демонстрацию своей технологии ImageNav применительно к бомбам малого диаметра. Эта демонстрация покажет практическую ценность использования технологии на этапе модернизации SDB Increment I.



Навигационная технология ImageNav использует сравнение образов местности и объектов, полученных с помощью бортовых средств ракеты или самолета и цифровых образов, хранящихся в памяти бортового компьютера, чтобы определить находится ли летящий объект на правильном курсе.



Технология ImageNav продемонстрировала геолокацию и наведение с точностью лучше, чем три метра в о время испытаний в реальных условиях. Об этом сообщили представители Scientific Systems.



http://www.militaryaerospace.com/articles/2016/01/smart-munition-to-see-the-way-to-its-target.html

http://www.janes.com/article/57240/usaf-to-test-image-based-navigation-and-precision-targeting-on-sdb-i-glide-bomb


Edited by Heli
Link to comment
Share on other sites

  • 1 month later...

attachment.php?attachmentid=172297&stc=1&d=1510858449



GBU 39 B



- penetrate 1 m dirt and 1 m reinforced concrete

- BOC



GBU 39 A/B Focused Lethality Munition



- Lower CDE

- Penetrating 6 inches reinforced concrete



Delays



- contact, contact+delay, airburst, airburst+delay

- Airburst available at 7 and 14 ft

- Delay times 0,5,15,25,35,45,60ms



Frag patterns



- Contact= 20 ft

- 7 ft airburst= 40 ft



GBU 39 B/B



- Laser guided SDB



https://quizlet.com/119121562/fuzing-and-delay-options-gbu39-weaponeering-flash-cards/



Pressurization amount and time



- 5104

- 22 to 25 min

- will take longer at higher altitude



Preflight Considerations



- Check HOB sensor wings and control fins for damage

- JMMI connected to umbilical cord

- Vent valves closed and safety levers locked

- Pitch valves all stations to 70 degrees FWD and AFT



GPS jamming



- Munition itself can overcome moderate to heavy jamming

- Susceptible to jamming on the a/c



Min and Max altitudes



- 10,000 to 25,000 HAT

- BMS limited to 10,000



Impact angles



- Default 80

- Up to 85

- Vendor docs say 75 default



https://quizlet.com/119119514/operation-limits-of-gbu-39-flash-cards/



Fuze Arming sequence



- battery power

- Weapon release from BRU/umbilical cord

- Arming generator cover released at wing opening

- Weapon armed 14 sec after released via arming generator power



Release Sequence



- Aft outboard

- Forward outboard

- Aft Inboard

- Forward Inboard



Ripple Timing



- 400 ms release between weapons



Seperation Phase



- Begins with weapons release and fins and wings are stowed

- Shortly after release fins open and no earlier than 2 sec wings are deployed

- GPS acquisition begins can take up to 30 sec

- Nav accuracy achieved within 45 sec of separation



Midcourse



- Maneuvers to target



Terminal Phase



- Calculates best direction to target

- guidance law Hierarchy in which weapon gives up something: Velocity, then IA, then impact point



https://quizlet.com/119116542/gbu-39-firing-and-launch-sequence-flash-cards/



HOB sensor



- Sense distance from ground

- activated 10 sec prior to impact

- Available at 7 and 14 ft HAT



Arming generator and cover



- cover released as wings expand



Wings



- Two seconds after launch wings are deployed



GBU 39B/B warhead



- steel cased for penetrating



Fuze



- ESAF allows for flexible programming i.e contact and HOB



GPS Antenna



- located under wings

- activated after wings deploy



Guidance housing unit



- Houses IMU

- Under GPS antenna



Mission Computer



- located aft of IMU and GHU



IGAS



- located with mission computer between battery and GHU



Thermal Battery



- Aft section just forward of fins



Tail actuation system



- Four fins that deploy 600 ms after release



https://quizlet.com/119113892/major-gbu-39-components-flash-cards/



UPD



GBU-39/B SDB I has a blast fragmentation kill mechanism with 36lbs of explosive. Its hardened nose cone allows it to penetrate 1m of dirt followed by 1m steel re-enforced concrete (bunker). It is good against hardened/ lightly armored targets and targets inside a structure.



GBU-39A/B FLM (Focused Lethality Munition) has a blast overpressure kill mechanism with 137lbs of explosive. the explosive is designed to have a high pKi within 40ft then dissipate quickly giving it a reduced danger close distance. It does not have a hardened nose cone so it loses the target penetration capability of the GBU-39/B. Both have GPS guidance scheme. The FLM is good for LOW CDE engagements in urban environments (external to buildings and destruction of buildings.



GBU-39B/B Laser SDB loses the target penetration capability but can still destroy targets inside a standard structure. It is also good for moving targets.



BRU-61/A pressurization time

5000psi, up to 25mins nominal at sea level



Guidance for GBU-39B/B.

GBU-39B/B: GPS/INS which transitions to SAL guidance (earliest target update ~4500 meters from target & ~3000m from target to begin steering to laser spot)



Hierarchy SDB, FLM, LSDB

SDB/FLM: Azimuth, Velocity, Impact Angle, Point

LSDB: Velocity, Impact Angle/Azimuth, Impact Point



Airburst SDB, FLM, LSDB

7' or 14', +/- 45deg FoV



Contact SDB, FLM, LSDB

35g deceleration



Warhead SDB, FLM, LSDB

SDB/LSDB: Steel 285lbs, 36lbs filler

FLM: Composite 285lbs, 137lbs filler



Glide ration SDB, FLM, LSDB

10:1



Weapon deconfliction SDB, FLM, LSDB

100' from aircraft, 60' from weapons, 280' total



Penetration SDB, FLM, LSDB

FLM: 6" of steel reinforced concrete

SDB 1: 1m steel reinforced concrete covered by 1m of dirt

LSDB: has reduced penetration due to removal of hardened nose cone



https://quizlet.com/217562997/focus-questions-flash-cards/

https://quizlet.com/218878897/pgws-flash-cards/



Edited by Heli
Link to comment
Share on other sites

  • 5 months later...

attachment.php?attachmentid=146274&stc=1&d=1471097580



ежегодные расходы на программу Small Diameter Bomb II и кумулятивный выпуск бомб для МО США, за предыдущие и запланированный на последующие года

график из документа FY 2017 WEAPON SYSTEMS FACTBOOK Центра стратегического и бюджетного планирования США



Full Report (PDF) - CSBA

163 бомбы были построены для испытаний не включены в график


Link to comment
Share on other sites

  • 1 month later...

Boeing получил контракт ВВС США стоимостью 700 млн. $ на производство управляемых бомб SDB-1 партий №12-14, как ожидается, работы будут завершены к 12 декабря 2021 года



http://www.airrecognition.com/index.php/archive-world-worldwide-news-air-force-aviation-aerospace-air-military-defence-industry/global-defense-security-news/global-news-2016/september/2925-boeing-wins-a-700mn-usaf-contract-for-small-diameter-bombs-delivery.html

Link to comment
Share on other sites

  • 1 year later...




Cobham получила от Боинга заказ на нераскрываемое количество бомбодержателей BRU-61/A для SDB I и II.



Предусмотрена поставка различных подвариантов и демонстрация улучшенной системы пневматического выброса.



https://www.airrecognition.com/index.php/archive-world-worldwide-news-air-force-aviation-aerospace-air-military-defence-industry/global-defense-security-news/global-news-2017/september/3743-boeing-orders-undisclosed-number-of-cobham-s-bru-61-a-sdb-carriage-systems.html

Link to comment
Share on other sites

  • 2 weeks later...
  • 3 weeks later...
  • 2 weeks later...




  • MBDA получила от Boeing контракт на поставку 21,000 крыльевых комплектов Diamond Back® для SDB-I
  • в сентябре 2017 года MBDA изготовила 20,000-й комплект на своем объекте в Huntsville, Alabama

http://www.mbda-systems.com/press-releases/mbda-inc-announces-new-contract-award-expanded-production-diamond-back-wing-assembly-small-diameter-bomb-sdb-1/



Link to comment
Share on other sites

  • 4 weeks later...
  • 1 month later...
Boeing получил контракт ВВС США стоимостью 700 млн. $ на производство управляемых бомб SDB-1 партий №12-14, как ожидается, работы будут завершены к 12 декабря 2021 года



http://www.airrecognition.com/index.php/archive-world-worldwide-news-air-force-aviation-aerospace-air-military-defence-industry/global-defense-security-news/global-news-2016/september/2925-boeing-wins-a-700mn-usaf-contract-for-small-diameter-bombs-delivery.html



Boeing получила опцион ценой 193,638,503 $ на производство 6,000 SDB-1



https://www.defense.gov/News/Contracts/Contract-View/Article/1407106/

Link to comment
Share on other sites

  • 1 month later...

attachment.php?attachmentid=189655&d=1531249210

заготовки корпусов Small Diameter Bomb I на производственном объекте компании General Dynamics-Ordnance Tactical Systems



  • темп выпуска SDB I достиг наибольших исторических значений, сообщает Boeing Defense (конкретное значение компания не приводит)
  • в конце 2017 был озвучен целевой показатель производства который желает видеть ВВС США - 8,000 бомб SDB I в год http://www.janes.com/article/74987/us-air-force-ramping-up-jdam-sdb-i-munition-production





Edited by Heli
Link to comment
Share on other sites

  • 4 months later...

Doq5PxWWwAASTIu.jpg:large

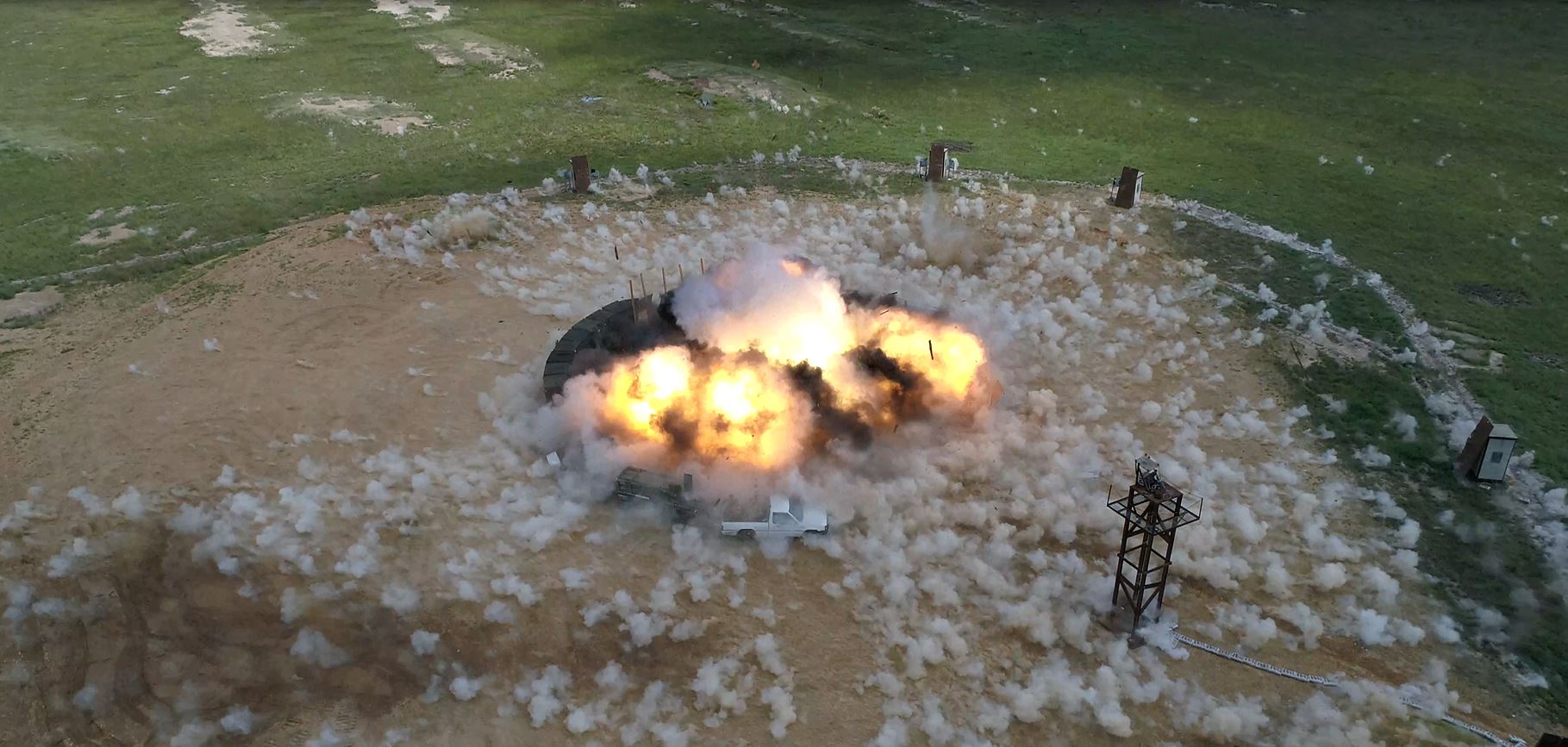

новая боевая часть разрабатываемая по программе Letality Enhanced Ordnance (LEO) замены кассетных боеприпасов



SDB I Air Force Lethality Enhanced Ordnance Test Demo, какая плотность осколочного поля!




Edited by Heli
Link to comment
Share on other sites

  • 1 month later...



В этом месяце компания Boeing поставила для ВВС США 500-ю управляемую авиабомбу Focused Lethality Munition (FLM), тем самым завершив контракт мелкосерийного производства оружия без отклонений по срокам и стоимости поставки.



В авиабомбе FLM, которая является вариантом Small Diameter Bomb в корпус из углеродного волокна помещен заряд металлизированного взрывчатого вещества DIME. Наведение осуществляется при помощи устойчивого к помехам GPS-приемника и инерциальной навигационной системы. Данный образец вооружения обеспечивает противостояние целому спектру угроз на дальности до 60 морских миль, при сбросе на большой высоте и скорости. В общей сложности ВВС США применили в боевых условиях 23 бомбы FLM, промахов или отказов зафиксировано не было.



http://www.sukhoi.ru/forum/showthread.php?p=2042494#post2042494



Боинг получила контракт ВВС ценой 14,073,337 $ на поставку партии (речь о возобновлении производства) GBU-39A/B FLM в контейнерах, срок окончания работ сентябрь 2020



https://dod.defense.gov/News/Contracts/Contract-View/Article/1626296/

Link to comment
Share on other sites

  • 2 weeks later...



Должностные лица Отдела по срочным закупкам Центра управления жизненным циклом ВВС США на АБ Eglin, штат Флорида., объявили о присуждении компании Scientific Systems двухлетнего контракта стоимостью 11,6 млн $, на демонстрацию своей технологии ImageNav применительно к бомбам малого диаметра. Эта демонстрация покажет практическую ценность использования технологии на этапе модернизации SDB Increment I.



Навигационная технология ImageNav использует сравнение образов местности и объектов, полученных с помощью бортовых средств ракеты или самолета и цифровых образов, хранящихся в памяти бортового компьютера, чтобы определить находится ли летящий объект на правильном курсе.



Технология ImageNav продемонстрировала геолокацию и наведение с точностью лучше, чем три метра в о время испытаний в реальных условиях. Об этом сообщили представители Scientific Systems.



http://www.militaryaerospace.com/articles/2016/01/smart-munition-to-see-the-way-to-its-target.html

http://www.janes.com/article/57240/usaf-to-test-image-based-navigation-and-precision-targeting-on-sdb-i-glide-bomb



Di9maSsXoAAPwCX.jpg:large



On July 19, the Strategic Capabilities Office (SCO) successfully executed 1st demonstration of legacy GPS weapon independent of GPS guidance updates – using Small Diameter Bomb I (SDB I) weapon modified w #COTS technology over



Link to comment
Share on other sites

  • 11 months later...




Saab в ближайших испытаниях GLSDB хочет достичь дальности 140 км, что близко к максимальной дальности

полетный профиль Vmax = 2 М, Hmax = 12 км



https://www.shephardmedia.com/news/landwarfareintl/mspo-2019-saab-aim-40-range-bump-next-glsdb-test-f/


Edited by Heli
Link to comment
Share on other sites

  • 4 weeks later...
  • 1 month later...
  • 10 months later...




Боинг получил пятилетний контракт ценой 2,239,707,532 $ от ВВС США на поставку SDB-I и FLM службе и иностранным государствам - Австралии, Бельгии, Израилю, Японии, Корее, Нидерландам, Норвегии



https://www.defenseworld.net/news/27923/Boeing_Awarded__2_2_Billion_for_Small_Diameter_Bomb



Link to comment
Share on other sites
