BR55Sevas Posted March 18, 2011 Share Posted March 18, 2011 (edited) Класс. Скорее добирайтесь до будильников со стрелками. Edited March 18, 2011 by BR=55=Sevas МиГ-29 Fly by wire СДУ Su-27SM second display panel https://www.youtube.com/embed/videoseries?list=PL_2GGwNpWNp_fKXfRtDhIk8s5Jf4a9XHS http://berkuts.ru Пилотажный сервер с роботом | Aerobatic server with PhantomControl Link to comment Share on other sites More sharing options...
моделистvv Posted March 18, 2011 Share Posted March 18, 2011 А вот и материальчики по производству вышепоказанного и кое чего ещё. Уже живые: берёза, ппи и сув, остальное в работе. Ещё раз напоминаю что принимаются фото приборов и треки с отказами систем. Светодиодная индикация.rar 1 Link to comment Share on other sites More sharing options...
моделистvv Posted March 19, 2011 Share Posted March 19, 2011 Класс. Скорее добирайтесь до будильников со стрелками. Может было бы быстрее если б кто помог, на просьбу о треках с отказами никто не откликнулся, вот и приходится тратить время( Link to comment Share on other sites More sharing options...
моделистvv Posted March 19, 2011 Share Posted March 19, 2011 Поправочка: файл экспорта тот что в папке для миг 29 не нужен, программа сама определяет тип используемого ЛА, т.е. файл один для всех. Link to comment Share on other sites More sharing options...

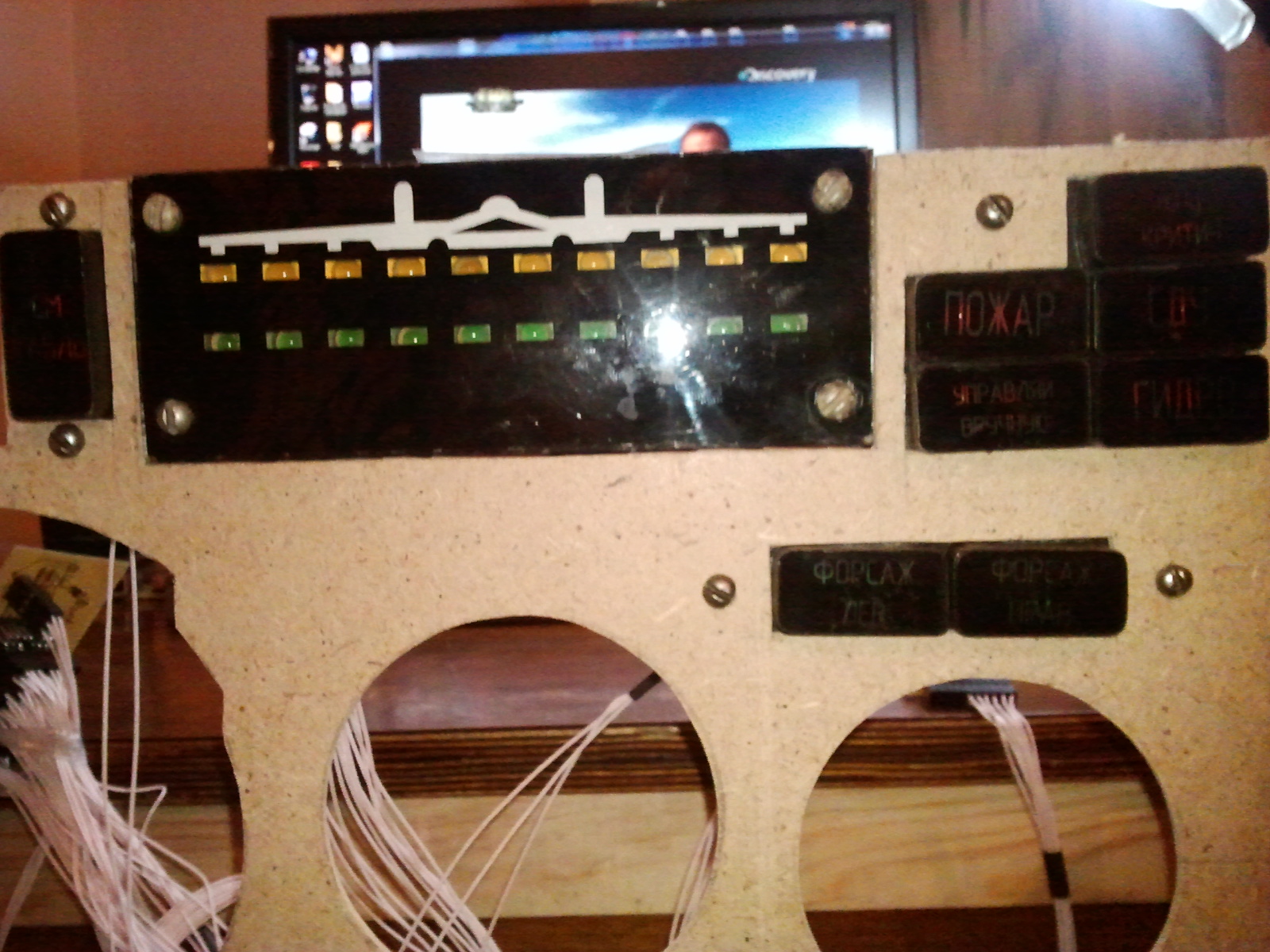

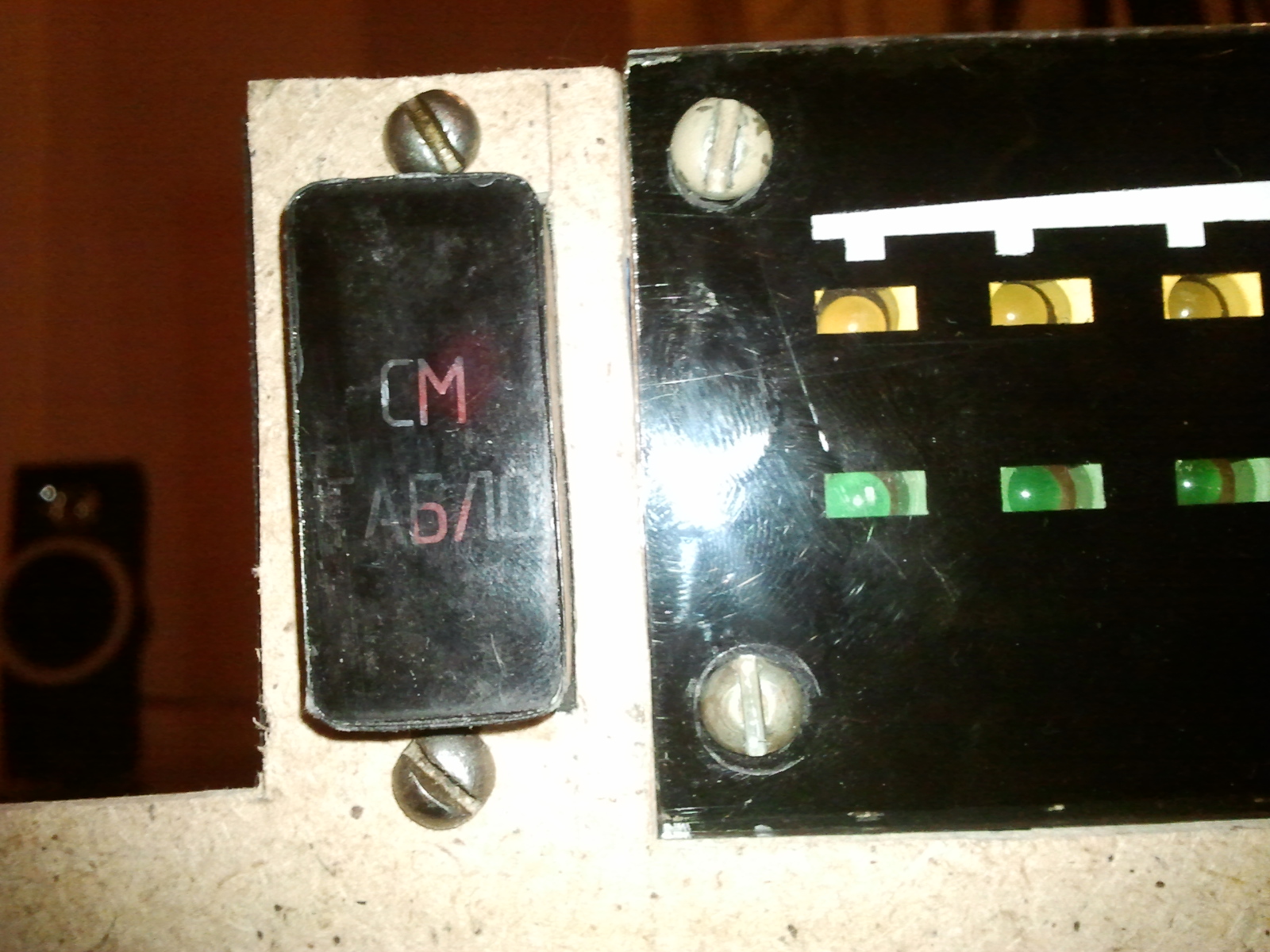

моделистvv Posted March 28, 2011 Share Posted March 28, 2011 (edited) Вот моя тестовая панель моя панель.rar Edited March 28, 2011 by моделистvv Link to comment Share on other sites More sharing options...
моделистvv Posted March 28, 2011 Share Posted March 28, 2011 (edited) Ну да ладно вот как есть МЕЛОЧЬ.rar 011.rar Видео0038.mp4 Edited March 28, 2011 by моделистvv Link to comment Share on other sites More sharing options...

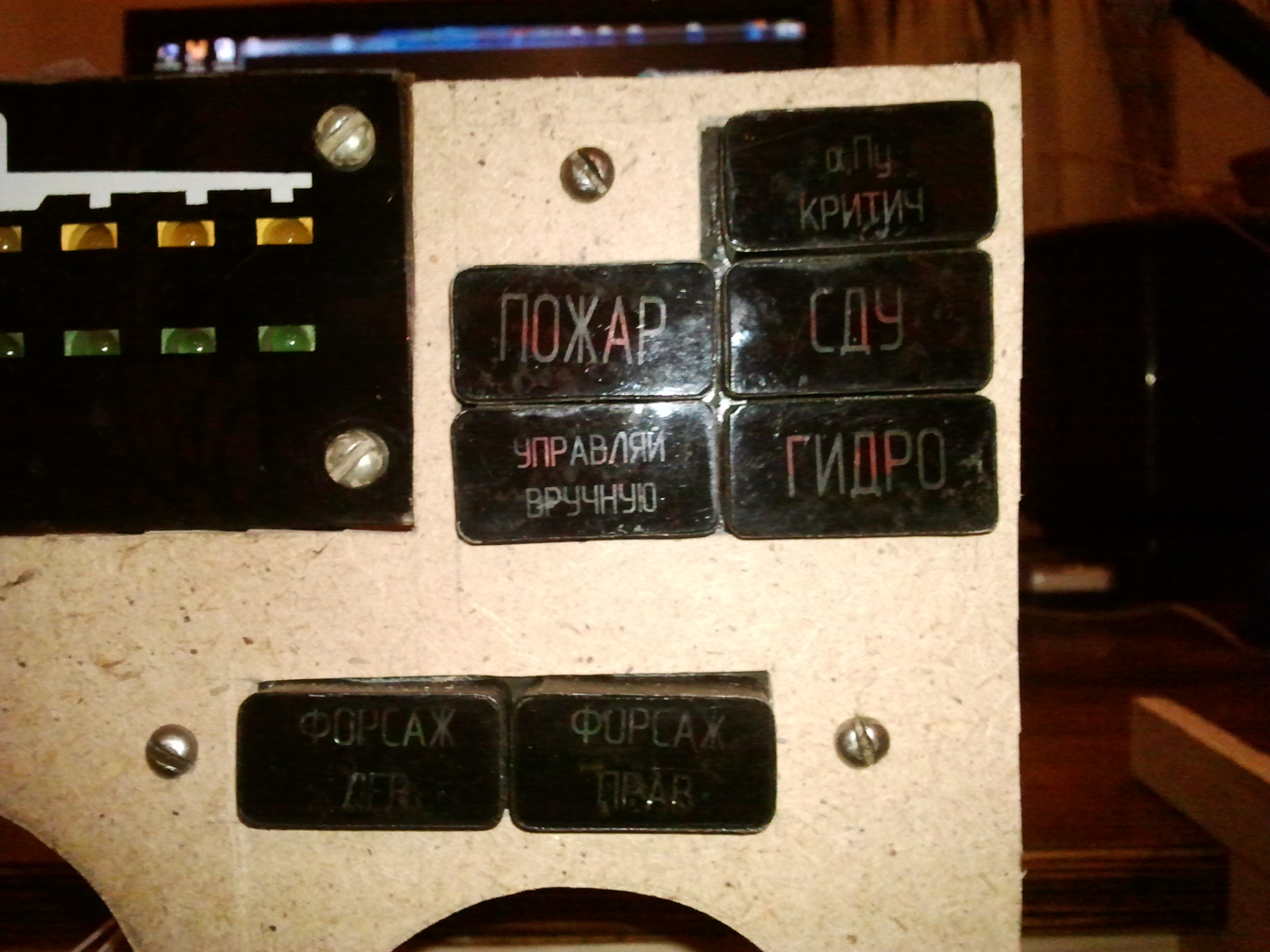

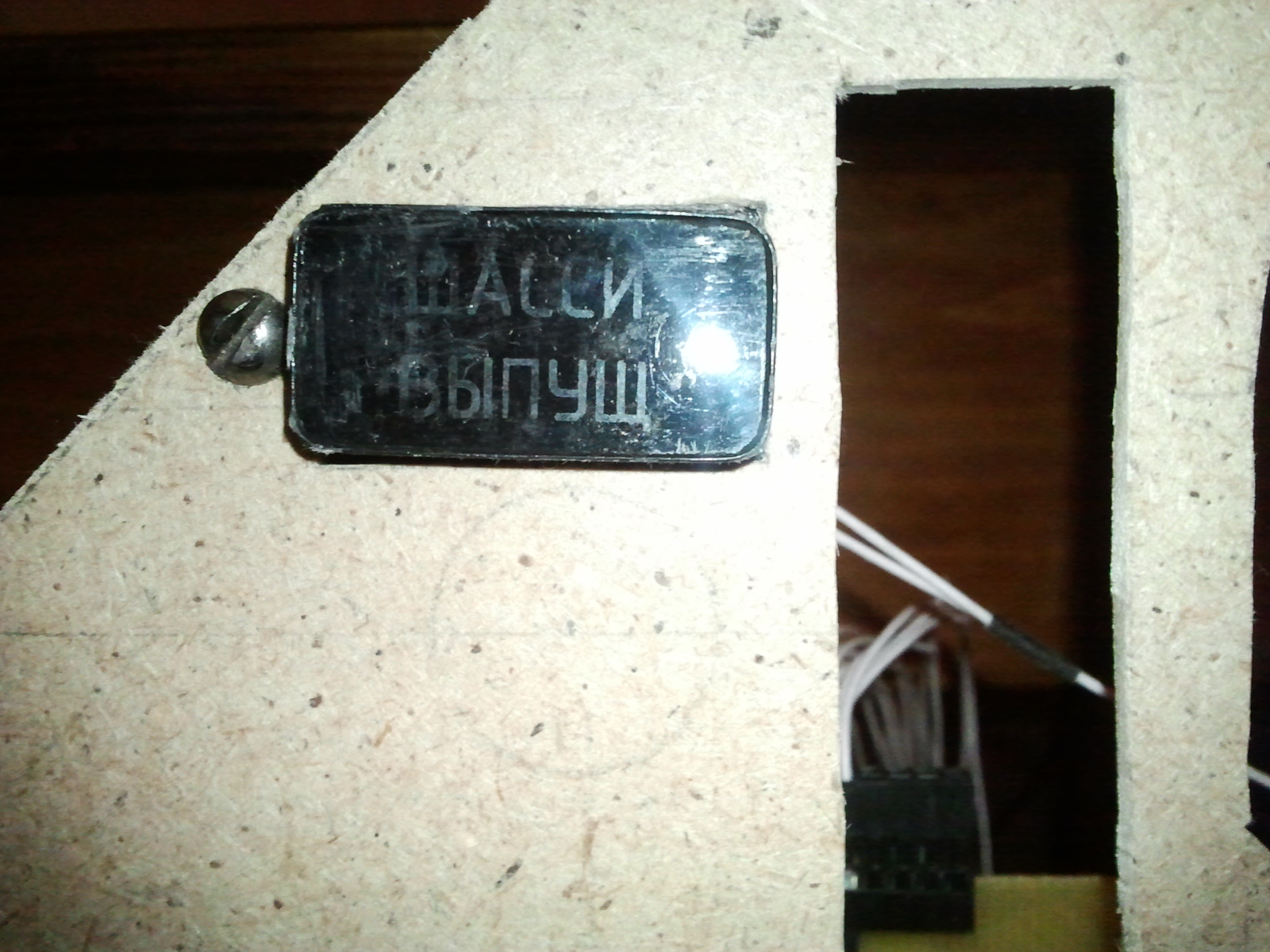

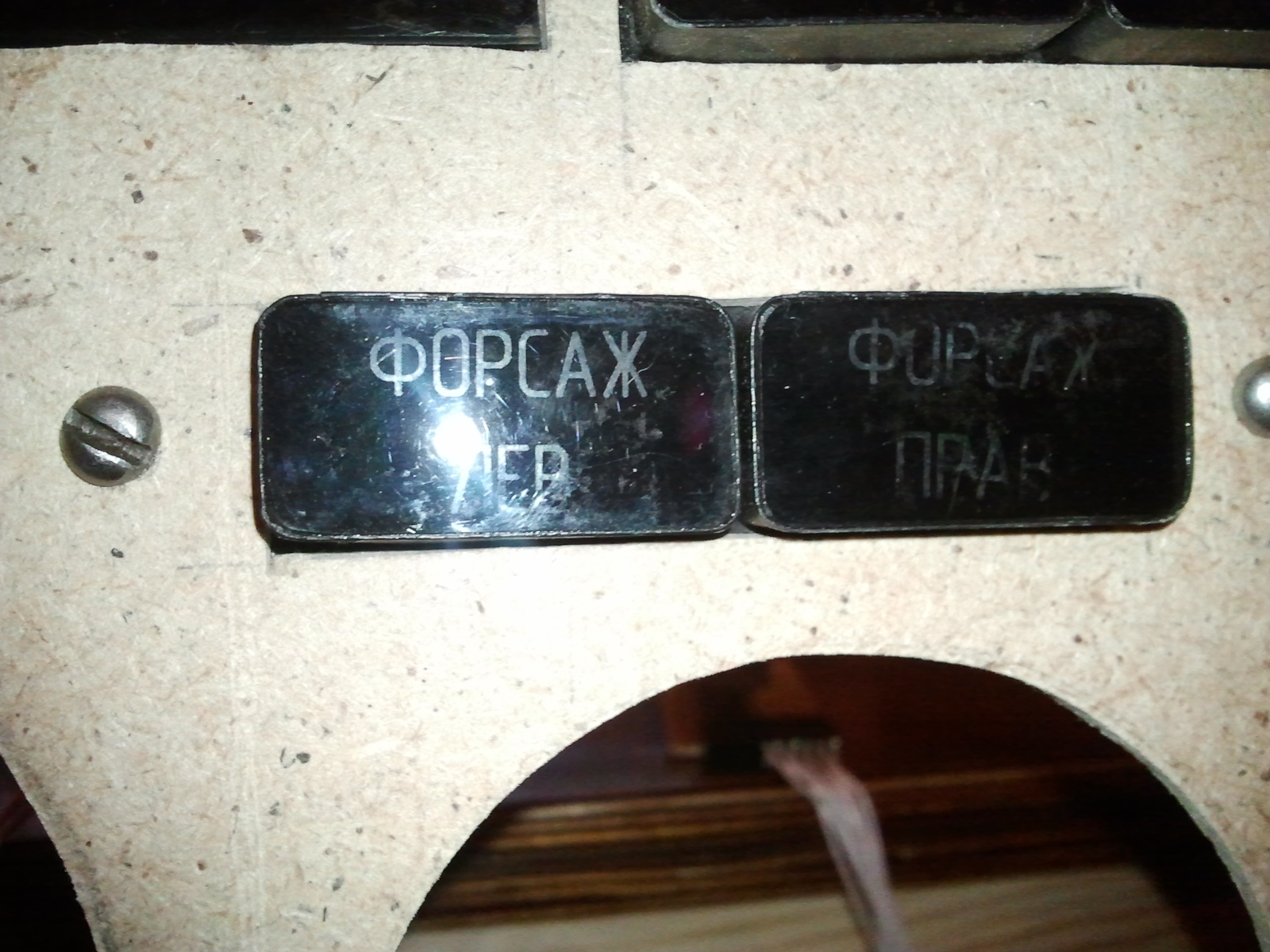

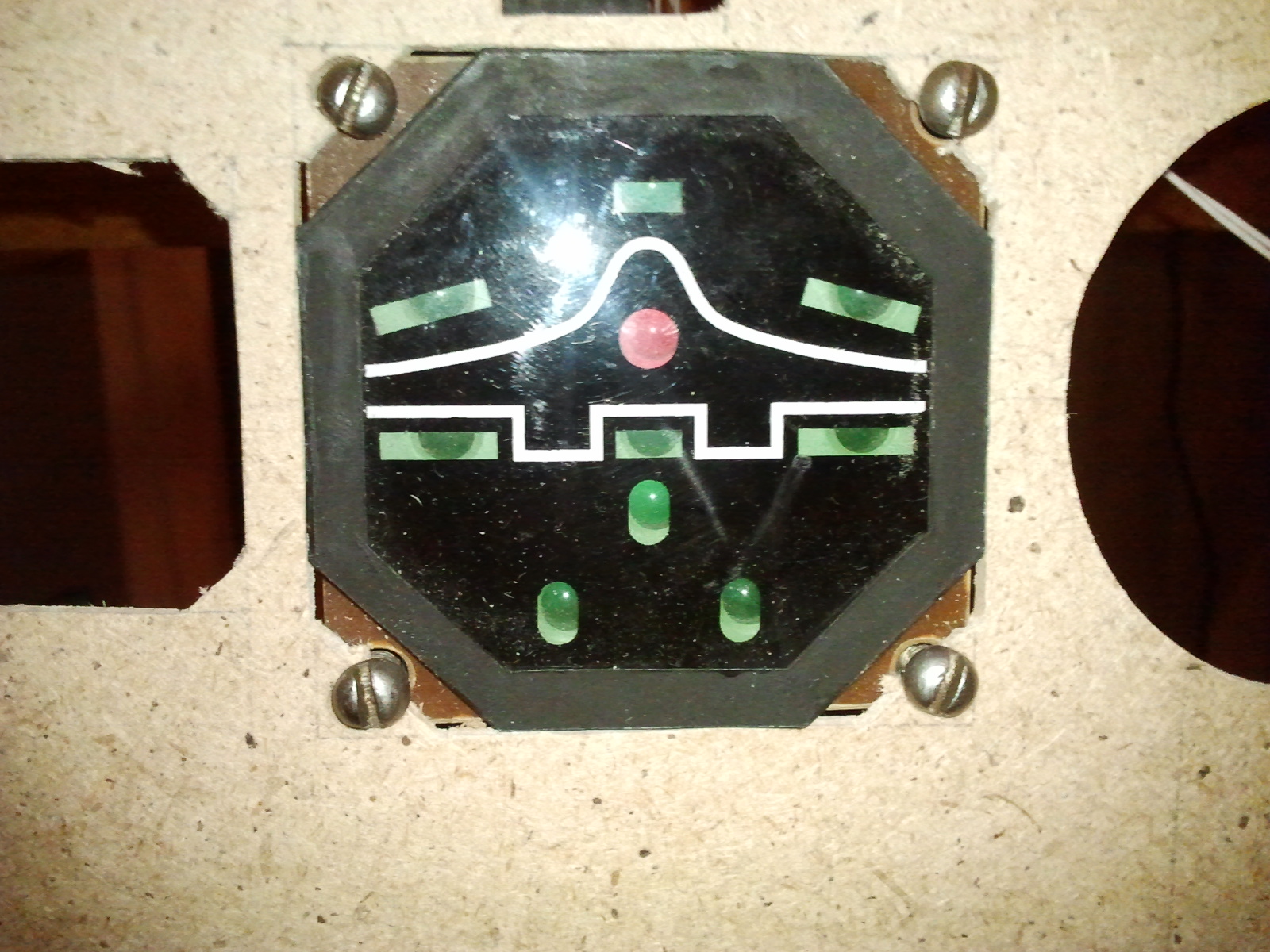

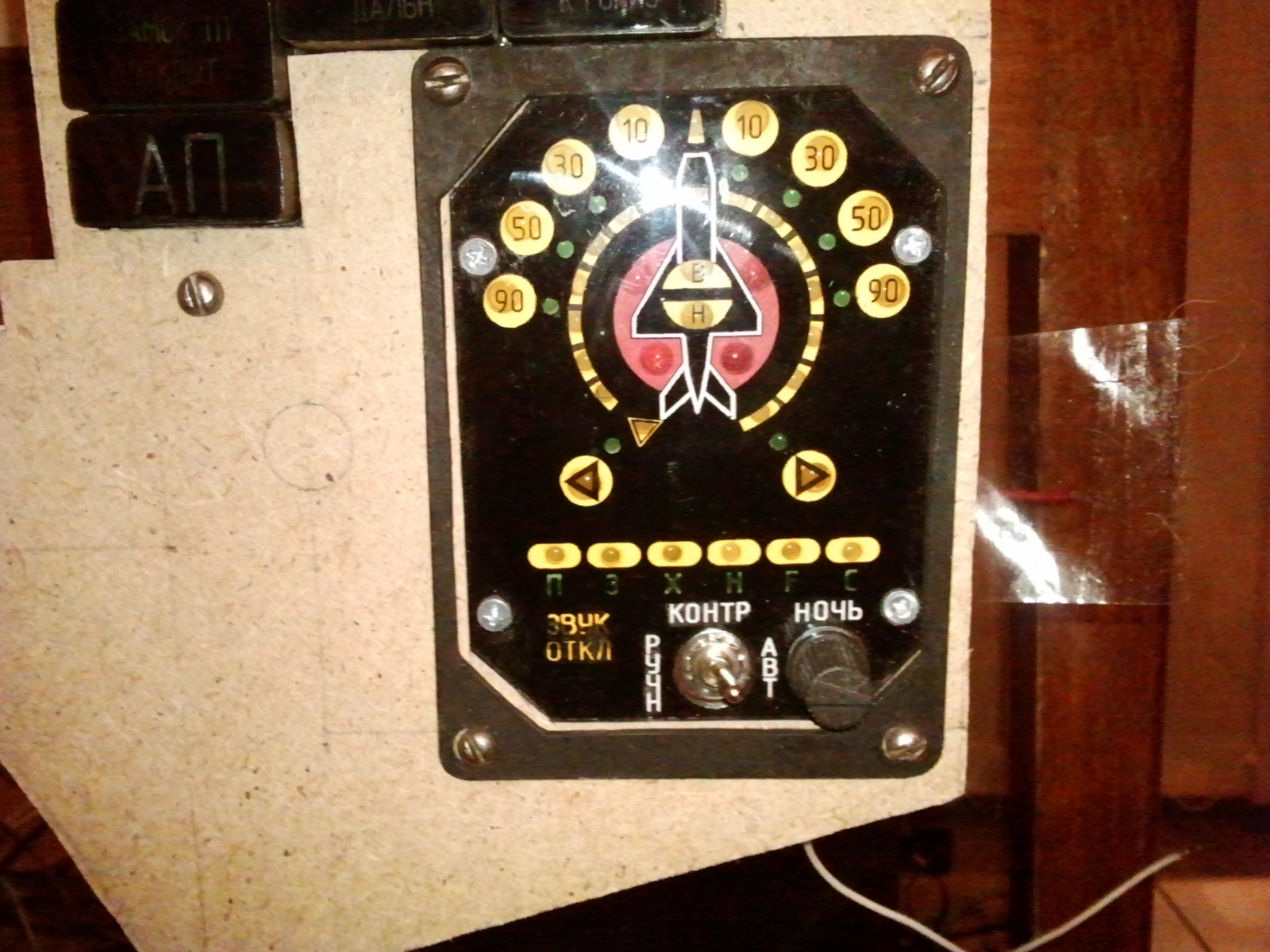

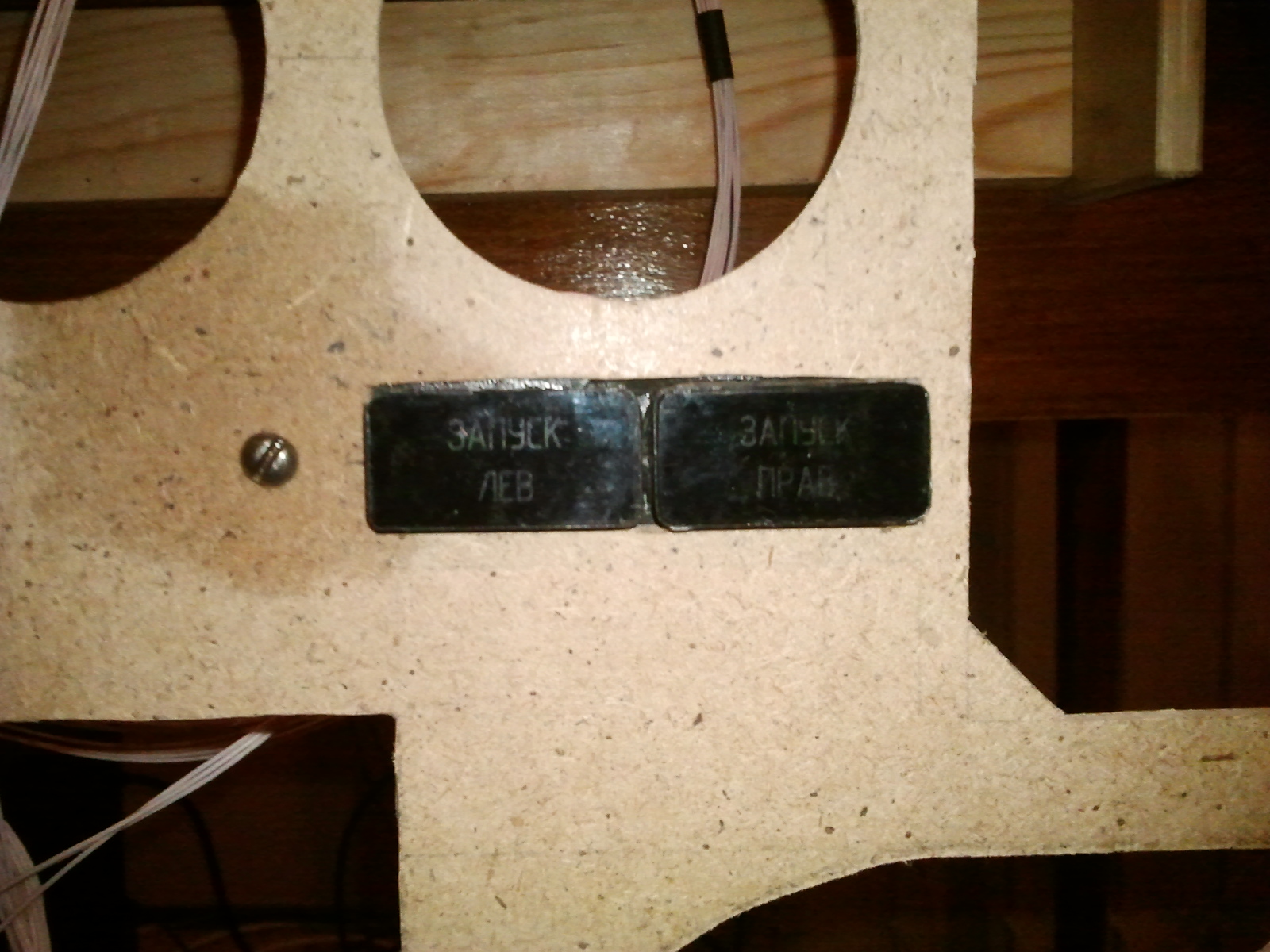

kreml Posted March 28, 2011 Author Share Posted March 28, 2011 (edited) Да, работа над дискретной индикацией можно сказать практически закончена. На данный момент сделано: 1. СПО-Береза 2. индикатор остатка ДО,ЛТЦ 3. Пилотажно-Посадочныйиндикатор ППИ 4. индикатор СУВ 5. Светосигнальные табло: - ИЗЛУЧЕНИЕ, ЗАХВАТ РЛС, ЗАХВАТ ОЛС, ЗАМЕР ДАЛЬН, ПОМЕХА - АП, АВТО, ПРИВЕД К ГОРИЗ - ЗАПРИ ФОНАРЬ 6. Табло отказов: - ПОЖАР, УПРАВЛЯЙ В РУЧНУЮ, СДУ, ГИДРО (не сделано а,ПУ критич) - СМ ТАБЛО 7. Разное: - ЗАПУСК ЛЕВ, ЗАПУСК ПРАВ - ФОРСАЖ ЛЕВ, ФОРСАЖ ПРАВ - ШАССИ ВЫПУЩ Edited March 28, 2011 by kreml 1 НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
kreml Posted March 28, 2011 Author Share Posted March 28, 2011 (edited) Очень нехватает индикации нейтрали триммеров, но это либо я был невнимателен, либо просто отсутствует информация в экспорте ------------------------------- Вопрос снят, все работает! Edited April 2, 2011 by kreml НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
kreml Posted March 28, 2011 Author Share Posted March 28, 2011 Также были обнаружены некоторые несоответствия в луа скриптах: В некоторых случаях неверно отображаются режимы автопилота а именно - если при полете по маршруту в нав. режиме перейти например в ДРБ, то остается гореть индикатор "АВТО" (хотя переменные в луа говорят об отключении режима маршрут) и наоборот, незагорается АВТО(МАРШРУТ) при переключении из ДРБ в НАВ неверно работает индикатор ПРИВЕД к ГОРИЗ, он загорается при включении режимов удержания баром и радио высоты и негорит при включении непосредственно режима АП "приведение к горизонту" возможно некоректно реализован вывод переменных по отказам АП, иногда переменная устанавливается с большим опозданием (десятки сек) либо намного заранее... несмог также получить данные по решетке воздухозаборника через встроеную в экспорт функцию, пришлось расчитывать самостоятельно не работают раздельные данные для лев и прав шасси (хотя вроде предусмотренно) НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
Vladmode Posted March 31, 2011 Share Posted March 31, 2011 Молодцы ребята ! Супер! Переодически просматриваю ваши ветки на Сухом . Думаю тоже замутить под ЛО кабину , только всё под МиГ-21 , так как почти всё есть : панели , фонарь, приборы , прицел , РУС,РУД. Кстати если надо фотки Берёзы, КПП , ДА-200 , ИСТР (топливомер-расходомер) - есть в личном пользовании , могу сфоткать в разных позах с линейкой , и выложить эту камасутру :) Link to comment Share on other sites More sharing options...
моделистvv Posted March 31, 2011 Share Posted March 31, 2011 Молодцы ребята ! Супер! Переодически просматриваю ваши ветки на Сухом . Думаю тоже замутить под ЛО кабину , только всё под МиГ-21 , так как почти всё есть : панели , фонарь, приборы , прицел , РУС,РУД. Кстати если надо фотки Берёзы, КПП , ДА-200 , ИСТР (топливомер-расходомер) - есть в личном пользовании , могу сфоткать в разных позах с линейкой , и выложить эту камасутру :) Конечно надо!! Очень делу поможет, как раз с будильниками разбираться начинаем. Вопрос с тем угадал ли я с размерами ещё открыт)) Link to comment Share on other sites More sharing options...
Vladmode Posted March 31, 2011 Share Posted March 31, 2011 OK ! Побежал фоткать ! Link to comment Share on other sites More sharing options...
Vladmode Posted March 31, 2011 Share Posted March 31, 2011 Вот побырику сбацал . Ну и собсно под будущий проэкт под ЛО висят панельки и всё остальное :) 1 Link to comment Share on other sites More sharing options...
моделистvv Posted March 31, 2011 Share Posted March 31, 2011 Огромное спасибо!!! Вижу один из кпп у тебя вроде в разборе, можеш механику поподробней сфоткать, очень интересно. И ещё на топливомере шкала Р двигается? Именно шкала, а не столбик индикатор, выглядит подвижной и начинается не с ноля? Если подвижна, то что приводит её в движение движок или какая подстроечная крутилочка? Заранее спасибо Link to comment Share on other sites More sharing options...
Vladmode Posted April 1, 2011 Share Posted April 1, 2011 В указателе ИСТР отсутствуют резисторы обратной связи (сняты для оживления других приборов) , в КПП отсутствует плата усилителей (крепилась сзади). В указателе "Р" , ленты движутся навстречу . Цифры вниз - столбик вверх , и наоборот . Для расширения масштаба отображения . Очень лихо придумано . Приводится в действие шаговым двигателем .Указатель "Т" движется только столбик . Link to comment Share on other sites More sharing options...
Vladmode Posted April 1, 2011 Share Posted April 1, 2011 Хотелось бы , если можно , посмотреть схему контроллера "Берёзы" - чё-то не нашел её . Видел только плату со светодиодами , конструкцию табло . А самого контроллера на нашёл . Спасибо за ранее .С ув.Влад. Link to comment Share on other sites More sharing options...
kreml Posted April 1, 2011 Author Share Posted April 1, 2011 В начале темы давал ссылку на форум сухого, там есть все схемы НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...

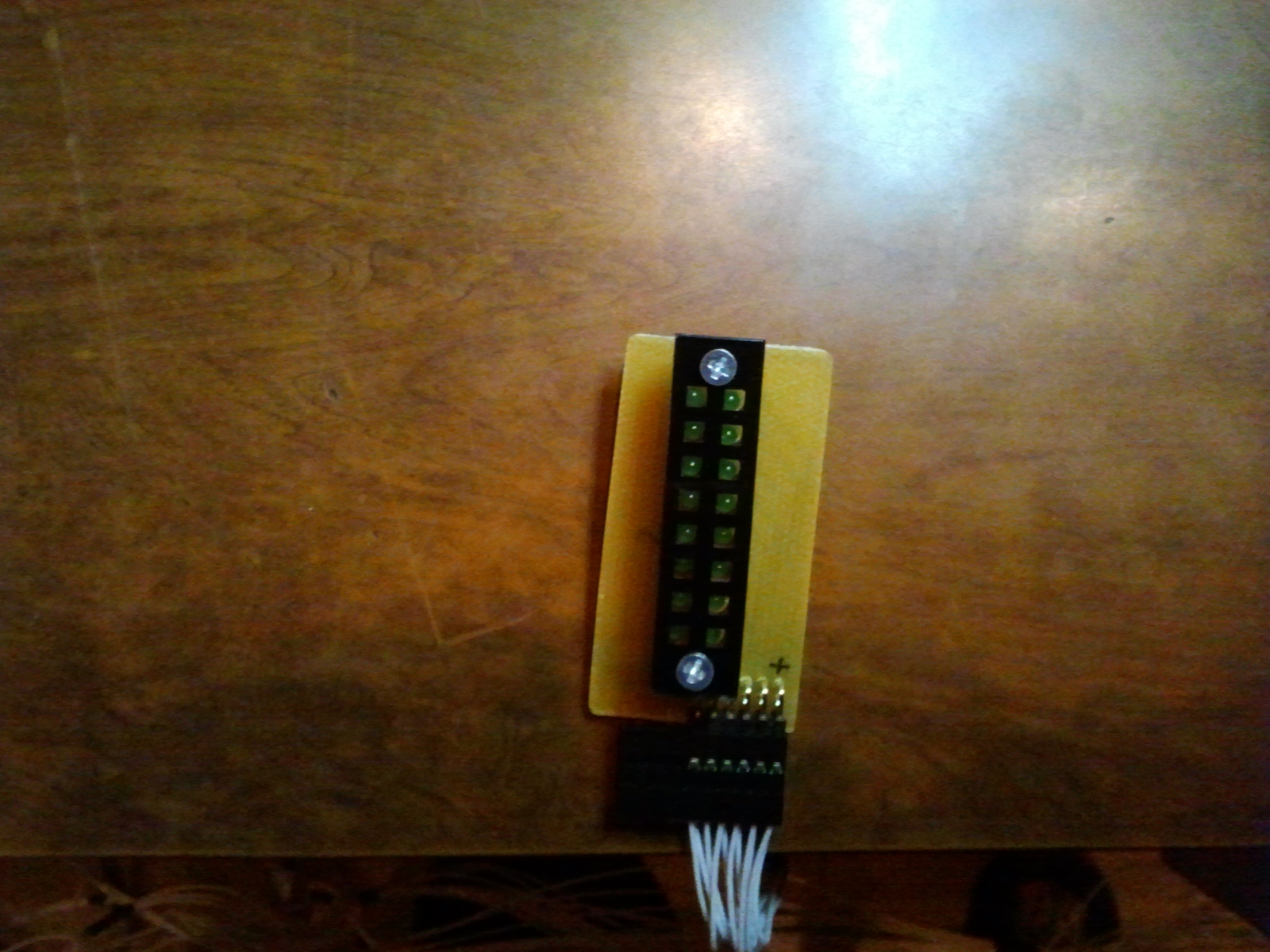

моделистvv Posted April 1, 2011 Share Posted April 1, 2011 Хотелось бы , если можно , посмотреть схему контроллера "Берёзы" - чё-то не нашел её . Видел только плату со светодиодами , конструкцию табло . А самого контроллера на нашёл . Спасибо за ранее .С ув.Влад. На самой берёзе только плата со светодиодами и стоит), а контроллер это плата аут. На берёзу с неё взяты 6 линий(L) и все 10 регистров(I). Link to comment Share on other sites More sharing options...
моделистvv Posted April 1, 2011 Share Posted April 1, 2011 Был уверен что выложил, но похоже забыл. Вот схема панели в компасе, автор не я где нашёл уже не помню, так что заранее благодарю автора и приношу свои извинения за отсутствие ссылки на оригинал. Я использовал её для получения размеров, неточности конечно есть но для теста пойдёт, а дальше буду делать поправки. Так что если кто соберётся делать капитально будьте внимательны)) panel_cy27.rar Link to comment Share on other sites More sharing options...
Vladmode Posted April 1, 2011 Share Posted April 1, 2011 Спасибо - буду вникать. Link to comment Share on other sites More sharing options...
BR55Sevas Posted April 1, 2011 Share Posted April 1, 2011 Очень нехватает индикации нейтрали триммеров, но это либо я был невнимателен, либо просто отсутствует информация в экспорте Про тримера есть решение, функции работают, но они не указаны в описании, вот ответ от разработчиков. забыл разместить описание функции в скрипте , попробуй это LoGetTrimmerStatus() возвращает таблицу вида { ElevatorNeutral = true/false, AileronNeutral = true/false, RudderNeutral = true/false } 1 МиГ-29 Fly by wire СДУ Su-27SM second display panel https://www.youtube.com/embed/videoseries?list=PL_2GGwNpWNp_fKXfRtDhIk8s5Jf4a9XHS http://berkuts.ru Пилотажный сервер с роботом | Aerobatic server with PhantomControl Link to comment Share on other sites More sharing options...
kreml Posted April 2, 2011 Author Share Posted April 2, 2011 О, спасиб большое! Значит всеже я невнимательно искал НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
моделистvv Posted April 2, 2011 Share Posted April 2, 2011 Про тримера есть решение, функции работают, но они не указаны в описании, вот ответ от разработчиков. Огромное спасибо, а про другие функции: критический уровень перегрузки угла атаки, замок ТП открыт, ближн вкл, маркер ничего не знаеш? Link to comment Share on other sites More sharing options...
BR55Sevas Posted April 2, 2011 Share Posted April 2, 2011 Точно знаю, что можно вытащить почти все будильники, могу предложить по экспорту обратиться в Максиму Mnemonic`у, он мне по экспорту очень помог в своё время. МиГ-29 Fly by wire СДУ Su-27SM second display panel https://www.youtube.com/embed/videoseries?list=PL_2GGwNpWNp_fKXfRtDhIk8s5Jf4a9XHS http://berkuts.ru Пилотажный сервер с роботом | Aerobatic server with PhantomControl Link to comment Share on other sites More sharing options...

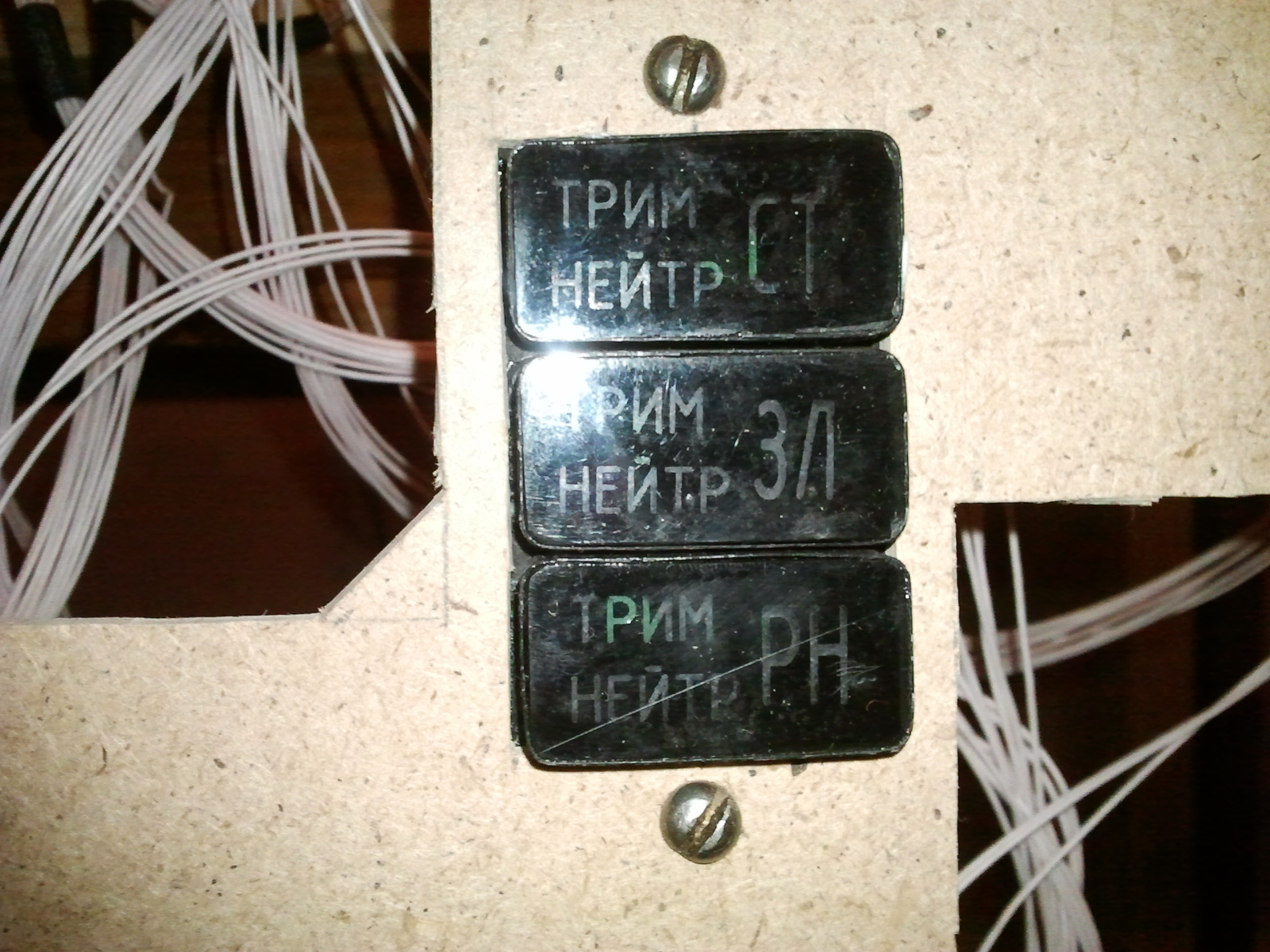

kreml Posted April 2, 2011 Author Share Posted April 2, 2011 Все, триммеры заработали!!! Out_012b.rar НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
