РЛС 55Ж6У Небо-У

[Alexsw]

РЛС ПВО. Разработка РЛС 55Ж6У по теме ОКР "Небо-У" начата НИИРТ (г.Горький, ныне - Нижний Новгород, ННИИРТ) в 1986 г. по решению ВПК при СМ СССР и завершена в 1992 г. Главный конструктор РЛС - Александр Зачепицкий. Серийное производство организовано на базе ННИИРТ в 1994 г., первая серийная РЛС выпущена опытным производством ННИИРТ в 1995 г. В 2003 г. создатели РЛС "Небо-У" удостоены Государственной премии России. В 2006-2008 г.г. РЛС серийно производится и поставляется в войска ПВО. В октябре 2009 г. успешно завершены квалификационные испытания РЛС "Небо-У", выдано положительное заключение о возможности серийного производства. В 2009-2010 г.г. велись работы по развертыванию РЛС на позициях ПВО. Согласно годовым отчетам ННИИРТ в 2009 и 2010 г.г. серийное производство РЛС уже не велось, велось серийное производство отдельных составных частей РЛС.



РЛС предназначена для обнаружения, измерения координат и сопровождения воздушных целей разных классов - самолетов, крылатых и управляемых ракет, малоразмерных гиперзвуковых, малозаметных с использованием технологии stealth. В том числе в автоматическом режиме и при работе как автономно так и в составе АСУ соединений ПВО. РЛС обеспечивает распознавание классов целей, определение государственной принадлежности воздушных объектов, пеленгацию постановщиков активных помех. При сопряжении с вторичным радиолокатором РЛС может использоваться в качестве трассового локатора для управления воздушным движением.



В некоторых источниках и в проспектах с выставок РЛС носит название "Небо-УЕ". Возможно имеется ввиду "Небо-УЭ" - экспортный вариант РЛС.





РЛС 55Ж6У "Небо-У". Вероятно, на полигоне ННИИРТ (http://www.nniirt.ru).





Прототип РЛС - РЛС 55Ж6 "Небо" (http://www.vko.ru).



РЛС "Небо-У" - это цифровая фазированная антенная решетка (ЦФАР). Сигналы попарно объединенных строк антенны высотомера (всего 12 каналов) после преобразования к промежуточной частоте оцифровываются и все алгоритмы пространственно-временной обработки, включая электронное сканирование луча, защиту от помех, сжатие, накопление, измерение реализуются в виде программного продукта в оригинальном спецвычислителе-ЭВМ, работающем в нереальном масштабе времени т.к. РЛС 55Ж6У разрабатывалась в то время, когда еще не было современных быстродействующих сигнальных процессоров, и реализующем указанные алгоритмы только в тех элементах разрешения по азимуту и дальности, где дальномером фактически обнаружена цель. Цифровая обработка позволила реализовать новые тонкие алгоритмы, позволяющие за счет пространственного подавления земного луча ослабить влияние подстилающей поверхности на точность измерения высоты и сократить зону нечувствительности по углу места до приемлемого минимума. На государственных испытаниях РЛС 55Ж6У была получена высокая точность измерения высоты.





Пульт управления РЛС 55Ж6У "Небо-У" (http://www.nniirt.ru).



Кабина управления РЛС 55Ж6У "Небо-У". 874-й центр подготовки радио-технических войск во Владимире, 2011 г. (http://www.mil.ru).



В станции применена крестообразная фазированная антенная решетка, горизонтальная часть которой является антенной дальномера, а вертикальная - антенной высотомера. Обзор в горизонтальной плоскости производится за счет механического вращения антенной системы, в вертикальной плоскости - за счет внутриимпульсного сканирования высотомерным лучом по целеуказанию дальномера. В высотомере реализована цифровая антенная решетка с принципиально новым способом пространственно-временной обработки сигналов, позволившим решить проблемные вопросы радиолокации: намерение высоты под малыми (по сравнению с шириной луча) углами места и ослабление влияния рельефа на точность измерения высоты. Съем и выдача информации внешним потребителям осуществляются автоматически. За счет высокой степени автоматизации боевой работы и использования адаптивных алгоритмов работа оператора предельно упрощена и сводится, в основном, к контролю правильности функционирования и разрешению возможных конфликтных ситуаций.





РЛС 55Ж6У "Небо-У" (http://www.rusarmy.com).





Антенны РЛС 55Ж6У "Небо-У", предположительно это антенны станции госопознавания (http://www.rusarmy.com).







Элементы конструкции антенн РЛС 55Ж6У "Небо-У". 874-й центр подготовки радио-технических войск во Владимире, 2011 г. (http://www.mil.ru).



Трехкоординатная РЛС "Небо-У" является результатом глубокой модернизации РЛС 55Ж6 "Небо":

- сокращено количество транспортных единиц;

- введена трассовая обработка информации;

- увеличена зона определения высоты и повышены точности измерения координат;

- повышена защищенность от активных помех;

- улучшены характеристики электромагнитной совместимости;

- повышена эффективность системы селекции движущихся целей;

- увеличена надежность и снижена трудоемкость изготовления в серийном производстве;

- повышена информативность системы контроля;

- обеспечено документирование радиолокационной и контрольной информации;

- антенны наземного радиозапросчика III и VII диапазонов встроены в антенну РЛС.



В состав РЛС входят:

- антенно-мачтовое устройство на трех полуприцепах;

- аппаратная кабина;

- дизельная электростанция.

- выносное устройство (ВУ) на отдельной транспортной единице, позволяющее управлять РЛС с расстояния до 1000 м.





Полуприцеп-основание антены РЛС 55Ж6У "Небо-У". 874-й центр подготовки радио-технических войск во Владимире, 2011 г. (http://www.mil.ru).



Установка РЛС 55Ж6У "Небо-У" (http://www.rusarmy.com).



РЛС 55Ж6У "Небо-У", вероятно, на полигоне ННИИРТ (http://russianarms.mybb.ru).



Эффективная система жизнеобеспечения, наличие систем имитации, тренажа и поддержки оператора в конфликтных ситуациях, высокая степень автоматизации съема координат, документирования, выдачи информации внешним потребителям и технического обслуживания облегчают работу персонала в процессе эксплуатации.



ТТХ РЛС:

Обслуживающий персонал - 3 чел (в одну смену)

Количество транспортных единиц - 6 шт (без ВУ)

Время развертывания - 28 часов / 22 часа (http://www.mil.ru)

Потребляемая мощность - 100 кВт

Среднее время наработки на отказ - 250 ч

Время восстановления - 1 ч



Антенна - крестообразная ФАР

Высота антенны - 43 м

Оттяжки - в два яруса

Количество элементов ФАР:

дальномера - 27 x 6

высотомера - 6 x 24

Мощность передатчика:

- импульсная мощность - 500 кВт

- средняя мощность - 5 кВт



Диапазон длин волн - метровый (13 рабочих точек)

Зона обнаружения и измерения трех координат цели типа "истребитель":

по дальности на высоте:

- 500 м - 70 км

- 3000 м - 170 км

- 10000 м - 310 км

- 20000 м и более - 400 км

по азимуту - 360 град

по углу места - до 16 град.

по высоте - 70 км

Верхняя граница зоны обнаружения (без измерения высоты) при углах места более 16 град.:

по высоте - 20 км

по углу места - 45 град.

Точность измерения координат цели с ЭОП 1,5 кв.м:

дальности

- 120 м

- 50-80 м (на серийных РЛС при величене кванта 500 м)

азимута

- 12 угл.мин.

- 7-10 угл.мин (на серийных РЛС при ширине диаграммы направленности около 200 мин на прием-передачу)

высоты - 400 м / 500 м (на углах места более 1,5 град.)

Разрешающая способность:

- по дальности - 800 м (http://www.mil.ru)

- по азимуту - 200 угл.мин (http://www.mil.ru)

- по углу места - 200 угл.мин (http://www.mil.ru)

Коэффициент подпомеховой видимости системы СДЦ - 45дБ



Количество одновременно сопровождаемых целей - 100

Темп обновления информации - 10 с



Модификации:

- 55Ж6У "Небо-У" - базовый вариант РЛС ПВО;





РЛС 55Ж6У "Небо-У", вероятно, на полигоне ННИИРТ (http://www.nniirt.ru).



РЛС 55Ж6У "Небо-У", вероятно, на полигоне ННИИРТ (http://russianarms.mybb.ru).



- 55Ж6УЕ "Небо-УЕ" - вероятно, другое обозначение базового варианта РЛС ПВО или модификация;



- 55Ж6М "Небо-М" - мобильный РЛ-комплекс средних и больших высот в блочно-модульном исполнении. По ОКР "Небо-М" велось создание межвидового РЛК обнаружения воздушных целей в широком диапазоне длин волн. В 2008 г. в полном объеме изготовлен опытный образец модуля встроенного КВРЛ (ОКР «Небо-М»). В 2008 г. с положительным результатом завершен первый этап предварительных испытаний опытного образца РЛС 55Ж6М в составе метрового радиолокационного модуля РЛМ-М и кабины управления КУ РЛК. В 2009 г. проведены полигонные испытания и на государственные испытания предъявлен опытный образец РЛС 55Ж6М в комплектации РЛМ-М, РЛМ-Д и КУ РЛК с модулем встроенного КВРЛ, созданного по отдельной ОКР. Согласно протоколу №13 от 18.03.2010 г. подведения итогов конкурса на поставку опытного образца РЛК, конкурс проводился Министерством обороны России, победитель - ННИИРТ. В 2010 г. завершен первый и начат второй этап государственных испытаний опытного образца по ОКР "Небо-М", выполнен этап корректировки рабочей конструкторской документации по результатам первого этапа госиспытаний.



- 55Ж6УМ - как минимум один образец изделия проходил ОТК ННИИРТ и приемку заказчика.



- ОКР "Ниобий" - по данной ОКР в 2010 г. велась работа по модернизированной трехкоординатной РЛС "Небо-У" / "Небо-СВУ" с переводом на новую элементную базу. В 2010 г. рамках ОКР «Ниобий» выполнен первый этап изготовления опытного образца и начато его изготовление в полном объеме.



Статус: СССР / Россия

- 2011 г. - РЛС 55Ж6У "Небо-У" используется в 874-м центре подготовки радио-технических войск во Владимире.



Источники: http://militaryrussia.ru/blog/topic-618.html

Edited December 26, 2011 by Alexsw

[Alexsw]

Источники:

Годовой отчет ОАО "ФНПЦ ННИИРТ" за 2010 г., г.Нижний Новгород, 2011 г.

Зачепицкий А. Путь к трем координатам. Сайт http://www.vko.ru, 2011 г.

Министерство обороны России. Сайт http://www.mil.ru, 2011 г.

Радиолокационная станция "Небо-УЕ". Сайт http://www.rusarmy.com, 2011 г.

[ZHeN]

- 500 м - 70 км

- 3000 м - 170 км

- 10000 м - 310 км

- 20000 м и более - 400 км



слабовато как-то

[Chizh]

Земля то круглая. ;)

[Дм. Журко]

Ага. Это та самая мегаэрэлэс, которой стелсы нипочём. Хотя цена, стоимость содержания, число изготовленных, время развёртывания и возможности весьма спорны.

[Alexsw]

Ага. Это та самая мегаэрэлэс, которой стелсы нипочём. Хотя цена, стоимость содержания, число изготовленных, время развёртывания и возможности весьма спорны.



Время развертывания 28 часов на заранее подготовленной позиции. Её успеют уничтожить до полного развертывания (учитывая дальность обнаружения - соответственно удаления от линии боевого соприкосновения). Про мобильность лучше молчать

[Blakk]

это реклама? а цена где? дайте две...

[Alexsw]

Помехозащита тоже наверное плохая!

[frogfoot84]

стоит такая штуковина в районе Каширы.

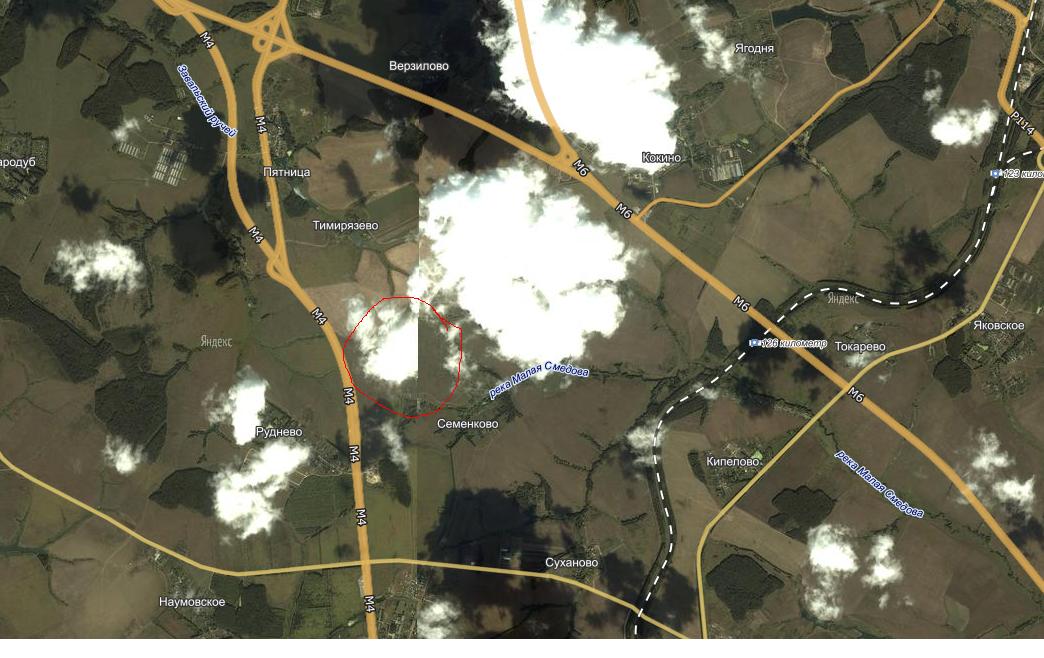

http://maps.yandex.ru/?ll=38.179745%2C54.741643&spn=0.112181%2C0.041415&z=14&l=sat%2Cskl

Как к теще на дачу еду, всегда любуюсь. по весне поеду, сфоткаю.:)

[edwardpashkov]

Они же стоят на ответственных направениях и в ходят в эшелон, их тудым сюдым таскают нечасто. У нас пост был тоже, разобрали один обзорник остался 20 метровой дурой крутит. Ну и понятие помеха для нее как раз будет понятием напдения на нее.

[sivuch]

Если я правильно понял(и если папа Карло не врет),то Небо-М -это солянка из трех РЛС -Небо-СВУ,Противник и Гамма-С.Поэтому мобильность и помехозащищенность для нее -понятия условные.Надо смотреть для каждого компонента

http://www.ausairpower.net/APA-Rus-Low-Band-Radars.html#mozTocId68515

http://www.ausairpower.net/APA-Nebo-SVU-Analysis.html

[edward1976]

Это РЛС ДЕЖУРНОГО режима. Какая вам ещё мобильность?

Указано 28 часов - а было 24. Появились сложности?

[Alexsw]

Это РЛС ДЕЖУРНОГО режима. Какая вам ещё мобильность?

Указано 28 часов - а было 24. Появились сложности?

Обсалютно не связанные понятия: станция дежурного режима и мобильность. Если СДР то она должна быть стационарной?

[Alexsw]

1Л13, 1Л119, Восток, Каста - все станции дежурного режима и мобильные

[Blazer]

Должно быть как-то так.



[sivuch]

Table 2: Technical data for the current export configuration of the 1L119 Nebo SVU 3D AESA radar

Время развертывания, мин.

20



[frogfoot84]

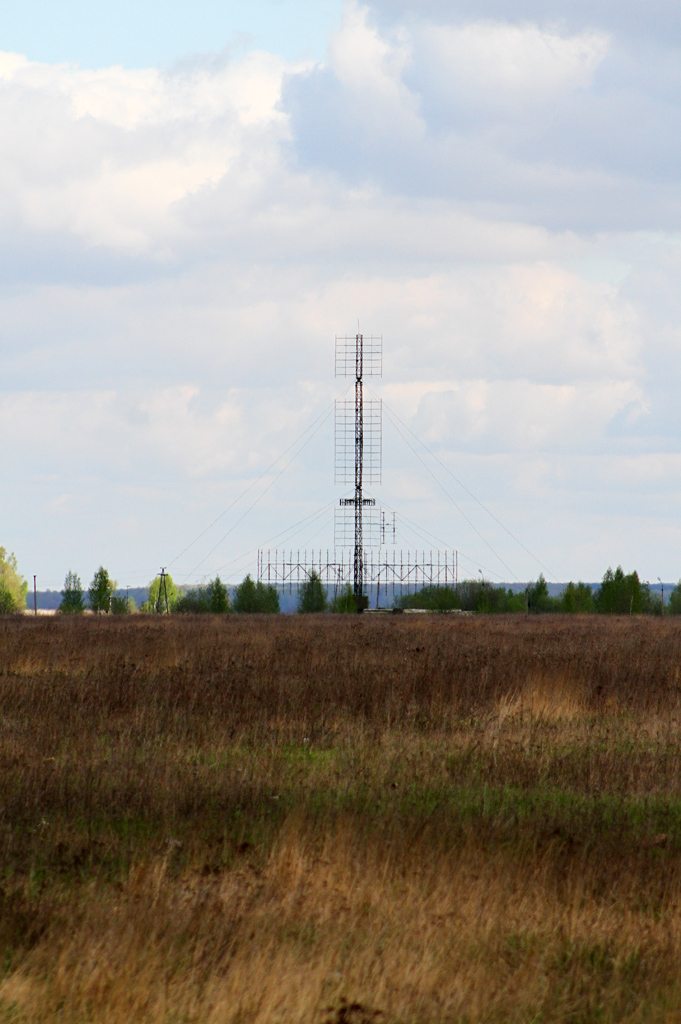

как и обещал, выкладываю фотки позиции этих РЛС-ок под Каширой.
