AGM-114 Hellfire

[Heli]



В апреле этого года ВМС США объявили, что выбрали ракету корпорации Lockheed Martin AGM-114L Longbow Hellfire в рамках первоначального этапа тестирования на кораблях Littoral Combat Ship (LCS). Портал Navy Recognition недавно связался с представителем ВМС США, чтобы узнать больше о этой новой возможности для обоих типов LCS.



Longbow Hellfire AGM-114L является самонаводящейся ракетой, которая может захватывать цель до или после пуска. Она была первоначально разработана для вооружения боевых вертолетов AH-64D Longbow Apache и использована в боевых действиях в Ираке. При запуске с вертолета ракета имеет дальность полета до 8 километров.



Navy Recognition: выбор Hellfire это промежуточное решение? Могут ли LCS получить другие ракеты класса поверхность-поверхность в ближайшем будущем или Hellfire будет эксклюзивным вооружением LCS в течение длительного времени?

ВМС США: Longbow Hellfire является ракетой, которая удовлетворяет требованиям программы LCS Capabilities Description Document (Flight 0+). В настоящее время не существует новых требований, которые бы оправдали приобретение других ракет.



Navy Recognition: являются ли AGM-114L на борту LCS точно такими же ракетами как те, что используются в армией США? (без изменения размеров, боевой части, электроники?)

ВМС США: аппаратная часть идентична, изменения были внесены в программное обеспечение, которое адаптировано для вертикального запуска и поражения малоразмерных морских целей.



Navy Recognition: была ли Hellfire выбрана для обоих типов LCS?

ВМС США: ракета Longbow Hellfire является частью противокорабельного пакета Surface Warfare Mission Package (SUW MP), который идентичен для обоих типов кораблей.



Navy Recognition: сколько ракет будет на каждом корабле?

ВМС США: 24 ракеты в одном из трех оружейных модулей корабля.



Navy Recognition: сможет ли команда перезагрузить пусковые установки в море?

ВМС США: сейчас такое требование не выдвигается. Тем более, что нынешняя конструкция оружейного модуля не позволяет это.



Navy Recognition: какой тип пусковой установки будет использоваться? Вертикальный (как Mk41) или наклонный (как Гарпун)?

ВМС США: вертикальный с использованием стандартной пусковой установки M299 Армии США



Navy Recognition: можете ли вы сообщить дальность полета, скорость, массу боевой части ракет Hellfire, предназначенных для установки на LCS?

ВМС США: общие характеристики Longbow Hellfire опубликованы армией. Дальность полета ракеты с вертикальным запуском в настоящее время определяется.



Navy Recognition: могут ли вертолеты MH-60R, обычно находящиеся на борту LCS стрелять точно такими же ракетами Hellfire?

ВМС США: физически, да. Системы управления огнем кораблей и вертолетов отличаются; ВМС продемонстрирует данную возможность в будущем.

Navy Recognition: можете ли вы назвать некоторые из причин, которые побудили ВМС США выбрать Hellfire, а не его конкурентов?

ВМС США: Longbow Hellfire была выбрана по следующим причинам: потенциальная эффективность против угроз для LCS, наличие запасов ракет в Армии и техническая зрелости компонентов.



Navy Recognition: наконец, будет ли LCS применять Hellfire исключительно для противодействия скоростным лодкам или они могли бы потенциально использоваться для атаки более крупных кораблей, таких как корветы или даже осуществлять поддержку наземных сил?

ВМС США: противокорабельный комплект SUW MP в настоящее время разрабатывается для ведения борьбы с малоразмерными целями. Потребность в средствах борьбы с другими целями обдумывается флотом.





http://www.navyrecognition.com/index.php?option=com_content&task=view&id=1900

[Heli]

AGM-114M



A blast frag warhead for the hellfire missile to defeat ships and bunkers, 1999



http://www.dtic.mil/dtic/tr/fulltext/u2/a362443.pdf

Edited January 6, 2015 by Heli

[Heli]

AGM-114N Hellfire II для A-10



Центр ВВС США по сертификации вооружения SEEK EAGLE Office, расположенный на авиабазе Eglin в 2007 году провел компьютерное модерирование процессов разделения (сброс, не запуск) пары - пусковая LAU-145 / ракета Hellfire II на штурмовике A-10.



Моделирование и расчет аварийного сброса были обязательной частью процесса сертификации AGM-114N Hellfire II для применения с A-10 Warthog. Частью этого процесса является вычисление характеристик сброса комбинации AGM-114N Hellfire II и пусковой установки LAU-145, которое требует анализа поведения объектов в свободном потоке, полей обтекания и сеток дискретизации.



Расчетная модель AGM-114N Hellfire II была разработана с помощью CAD-геометрии, в результате чего построена модель в 8 млн. полигонов. С учетом недавно построенной компьютерной модели A-10 в моделировании участвовало порядка 50 миллионов полигонов. Моделирование в свободном потоке было завершено для Hellfire, LAU-145 Launcher и сочетания Hellfire/LAU-145.



Сбросовые траектории и сетки обтекания были вычислены для комбинации LAU-145/Hellfire, а также отдельно для LAU-145.



Анализ показал, что при заданных условиях полета безопасный сброс пусковой LAU-145 и ракеты AGM-114N Hellfire II с A-10 возможен как по отдельности так и в месте. Проведенная работа дает первоначальное разрешение для полета A-10/Hellfire II.

http://www.dtic.mil/dtic/tr/fulltext/u2/p023731.pdf Edited January 6, 2015 by Heli

[Heli]

рекламный плакат 1992 года

интересно что за "infrared fire and forget seeker"

Edited December 21, 2021 by Heli

[Heli]

Должностные лица Командования закупок Армии США в Редстоунском Арсенале объявили о присуждении контракта стоимостью 30 миллионов долларов компании Локхид Мартин на переоборудование 200 практических учебных ракет ATM-114Q-6 в боевой вариант AGM-114R-9В-1. Работы должны быть завершены к 30 марта 2017 года.



АТМ-114Q-6 инертная версия ракеты Hellfire, которая оснащена двигателем и используется для обучения.



http://www.militaryaerospace.com/articles/2015/05/converting-hellfire-missiles.html

[Heli]



DEMILITARIZATION PROCEDURES FOR LONGBOW/HELLFIRE MODULAR MISSILE SYSTEM, 1998



http://download.cabledrum.net/wikileaks_archive/file/demilitarization-procedures-for-longbow-hellfire-system-2002.pdf



в этом техническом руководстве приведены взрыв-схемы разборки ракет различных модификаций и ПУ

[Heli]

Captive Carry Health Monitor (CCHM)







бортовая регистрирующая система для ракеты (!) AGM-114R

разработка Pacific Northwest National Laboratory



автоматически отслеживает и записывает условия окружающей среды, которые могут быть вредными для чувствительных внутренних компонентов ракеты. Данные сохраняются в памяти CCHM и могут быть легко считаны наземным персоналом.



записываются:

время на подвеске

количество включений питания

высокая/низкая температуры

удары/падения



После оценки первого этапа, армия может рассмотреть второй этап тестирования, чтобы отслеживать дополнительные показатели такие как влажность



плюсы: снижение стоимости владения, повышение уровня безопасности и боеготовности



http://www.pnnl.gov/news/release.aspx?id=795









Missile Captive Carry Monitoring, 2012



http://www.dtic.mil/ndia/2012armaments/Wednesday13677hatchell.pdf

Edited June 11, 2015 by Heli

[Heli]



Lockheed Martin Corp. получила финансирование от Армии США в размере 180 140 000 $ для единовременного приобретения технологической оснастки, испытательного оборудования и найма рабочей силы, необходимого для поэтапного увеличения темпа серийного производства ракет Hellfire II с текущего показателя в 500 боевых ракет в месяц до 550, а затем 650 штук в месяц. Работы будут проводиться в Орландо, штат Флорида, с предполагаемой датой окончания 30 ноября 2016 года.



http://www.defense.gov/Contracts/Contract.aspx?ContractID=5570

http://www.janes.com/article/52613/us-army-to-ramp-up-hellfire-production

Edited July 3, 2015 by Heli

[Heli]



В июне модифицированные ракеты Hellfire Longbow были успешно испытаны в составе комплекса вооружения Surface-to-Surface Missile Module (SSMM), предназначенного для кораблей LCS ВМС США. Как ожидается, SSMM будет полностью готов к использованию на кораблях LCS в конце 2017 года.



"Этот тест был очень успешным и в целом представляет собой большой шаг вперед в развитии SSMM", сказал капитан Кейси Мотон, руководитель программы разработки модульных систем кораблей LCS. Испытания проходили у побережья Вирджинии, в них принимал участие опытовый корабль ВМС США Relentless. Ракеты поразили 7 из 8 мишеней, моделирующих скоростные малоразмерные цели. Подобные быстрые катера представляют серьезную угрозу военным кораблям вблизи побережья. Были выполнены пуски по целям на максимальной и минимальной дальностях, а также одновременный пуск по трем целям.



Один промах произошел по причине отклонений в работе катера-мишени.



http://www.navyrecognition.com/index.php?option=com_content&task=view&id=2945





Edited January 14, 2017 by Heli

[Heli]

ESAF-электронная система предохранения, постановки боеголовки на боевой взвод и подр





ESAF-электронная система предохранения, постановки боеголовки на боевой взвод и подрыва

Свойства ESAF





• Получает информацию об отключении встроенной функции тестирования, управлении и ускорении одновременно.

• Цифровой двойной интегратор ускорения.

• Остается на предохранителе до тех пор пока не будет достигнуто безопасное расстояние, определяемое интегратором и резервным таймером.

• Последовательный интерфейс для программирования задержки и точного наведения.

• Проверка последовательности во всех средах.

• Высокое напряжение взвода взрывателя от 28 В источника постоянного тока.

• Интерфейс ударного взрывателя и таймеры для точной задержки момента подрыва.

• Детонаторы со взрывающейся фольгой, использующие взрывчатое вещество HNS-IV (Гексанитростильбен, навеска 80 и 113 мг) пониженной чувствительности.

• Встроенная система контроля для безопасной проверки.

• Удовлетворяет требованиями армии и ВМC США для ESAF систем.

• Система прошла квалификационные испытания.

• Испытана на устойчивость к искровым и электростатическим разрядам.

• Две или три шпильки на корпусе.

• Конвекционное охлаждение.


Описание ESAF



Устройство ESAF от L-3 Communications, Electrodynamics (L3/EDI) получает ключевые параметры носителя, подсистемы и окружающей среды от ракеты (вооружения) и объявляет их действительными для двух выходов высоковзрывчатого вещества [1].



ESAF вычисляет безопасное пространственное разнесение от внутреннего датчика ускорения для определения безопасного расстояния приведения вооружения в боевое состояние.



Высоковольтный конвертер DC-DC взрывной системы вооружения обеспечивает питание выходов EFI детонаторов.



ESAF разработан для системы ракеты Hellfire II, но легко может быть приспособлен и для других носителей.



ESAF имеет штифтовую конструкцию крепления к боеголовкам и пригоден для использования как в воздушной среде на бомбах, ракетах, так и в подводной среде.



ESAF содержит датчики среды, логику предохранительно-исполнительного механизма, преобразователь высокого напряжения DC-DC и один или два детонатора со взрывающейся фольгой с отдельными таймерами задержки и взрывными механизмами. Это высоконадежное устройство не имеет механически движущихся частей или регулировок.



Функция проверки правильности обеспечивает прием и проверку поступающих сигналов обо всех средах одновременно, обеспечивая постановку оружия на боевой взвод в заданной последовательности и временном интервале с одновременным определением состояния вооружения - нахождения на предохранителе или в боевом взводе.



При включении электропитания результаты встроенного тестирования доводятся до ракеты.



Загрузка данных задержки может быть выполнена в процессе полета по выделенному последовательному каналу. Телеметрический интерфейс обеспечивает тестирование.



Устройство производит свое охлаждение посредством конвекции. Модульная конструкция ESAF обеспечивает лёгкую реконфигурацию устройства в новые приложения.



L-3 Communications, Electrodynamics, являясь лидером в технологии твердотельных предохранительно/исполнительных устройств взрывных средств, также производит электромеханические предохранительно/исполнительные (детонирующие) устройства (S&A) для ракет, бомб, артиллерийских снарядов и торпед.



Соответствие конструкции ESAF НТД



• MIL-STD-331 - тестирование взрывателя.

• MIL-STD-454 - общее соответствие.

• MIL-STD-461 - соответствие по ЭМС.

• MIL-STD-704 - электропитание летательного аппарата.

• MIL-STD-810 - тестирование на условия окружающей среды.

• MIL-STD-1316 - безопасность взрывателя.

• MlL-STD-1385 - соответствие требования по потенциальной опасности для вооружений, содержащих электрически инициализируемые взрывные устройства, на воздействия электромагнитной среды (HERO).

• MIL-I-23659 - инициаторы.




Перевод к рисунку:

+28 VDC - +28 В источника постоянного тока.

Umbilical Disconnect - Отключаемый шланг-кабель.

Acceleration Sensor - Датчик ускорения.

Serial Data - Последовательные данные.

BIT - Встроенное тестирование.

Crush Switch - Переключатель взрывателя.

Safe/Arm Circuit 1 - Предохранительно-исполнительная цепь 1.

Safe/Arm Circuit 2 and Fire Logic - Предохранительно-исполнительная цепь 2 и логика подрыва

Hight Voltage DC/DC Converter - Высоковольтный DC/DC конвертер.

Fire Set - Взрывная система.

EFI - Детонатор со взрывающейся фольгой.

Optional Module - Опциональный модуль.

Fire Set - Взрывная система.

EFI - Детонатор со взрывающейся фольгой.



http://radiocom-review.blogspot.ru/2015/12/l-3-electrodynamics-esaf.html

[Heli]



еще одна модель предохранительно-исполнительного механизма для Hellfire II

устанавливается на AGM-114M/N т.к. не имеет кабеля и детонатора для инициации лидирующего кумулятивного заряда



описание http://radiocom-review.blogspot.ru/2015/12/l-3-electrodynamics-esaf-td-esaf.html

[Heli]





противокорабельный ракетный комплекс Hellfire Shore Defense System (HSDS), разработка компаний Rockwell International, Bofors Missiles, Boeing, Litton



состоит на вооружении сил обороны Норвегии (более 350 ракет Hellfire) и сил обороны Швеции (там носит обозначение Robot 17) в вариантах береговой установки и подвижной, установленной на быстроходных катерах Combat Boat 90



в состав ракетного комплекса входят пара однозарядных пусковых установок рельсового типа, несколько транспортировочных контейнеров с ракетами, пара сигнальных кабелей, пара блоков предохранителей, четыре аккумулятора и прибор управления с лазерным целеуказателем, обычно комплекс управляется расчетом из 9-10 человек



дальность полета ракеты: 300-8000 м

вес осколочно-фугасной боевой части: 9 кг

максимальная скорость полета ракеты: 450 м/с

вес пусковой установки: 48 кг

вес лазерного целеуказателя: 11 кг

вес ночного прицела: 7,3 кг

вес контрольного пускового прибора: 12,8 кг

вес кабеля: 8,5 кг

вес блока предохранителей: 3 кг

вес аккумулятора: 10,8 кг

вес ракеты в транспортировочном плавающем контейнере: 71 кг

cрок хранения ракеты: 10 лет с возможностью продления до 20 лет (проверка в 10 лет и 15 лет)

год принятия на вооружение: 1990



http://laststandonzombieisland.com/2015/06/11/look-in-the-fjords-what-are-those-guys-doing/

http://www.soldf.com/rb17.html

Edited January 1, 2016 by Heli

[Heli]

Light-Weight Hellfire Launcher





компания Mace Aviation предлагает легкие двойные пусковые установки ракет Hellfire (Light-Weight Hellfire Launcher) для повышения летных характеристик вертолетов и самолетов



двойные пусковые установки могут устанавливается на всех 14" стандартных точках крепления подвесок НАТО



Light-Weight Hellfire Launcher весит менее половины веса стандартной двойной пусковой Lockheed Martin M310 и использует стандартные рельсы фирмы Marvin Engineering и корпус из углеродного волокна, который весит девять фунтов



http://www.maceaviation.com/index.php?cID=165



и для сравнения усовершенствованные армейские варианты:





пусковые, вес:



M299 - 65,8 кг

M299A1 - 51,8 кг



M310 - 43,5 кг

M310A1 - 34,4 кг

Edited November 25, 2016 by Heli

[Heli]

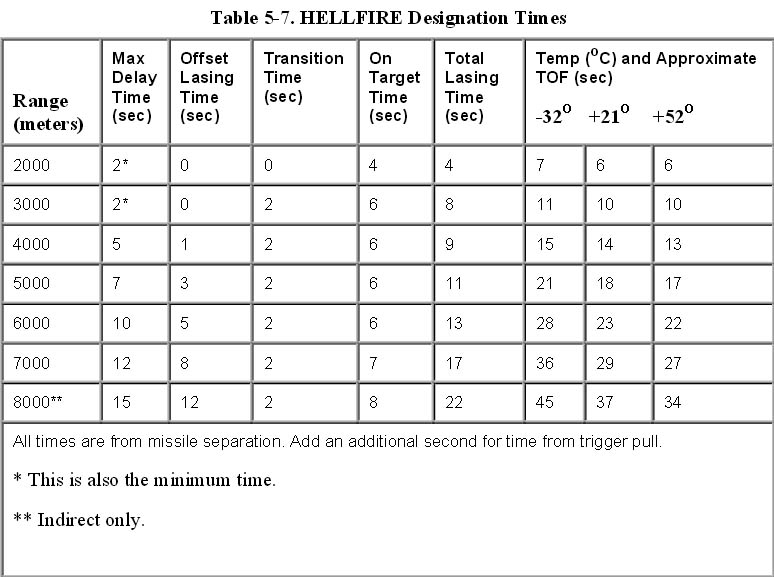

AGM-114 с ПАЛГСН поддерживают два способа подсвета цели: удаленным целеуказателем (remote) и платформой (autonomous)



способ autonomous позволяет держать пятно лазера-целеуказателя на цели минимально возможное время, за счет задержки включения лазера (в этот период ракета летит под управлением автопилота, вертолет может находится за препятствиями местности) и подсвета местности рядом с целью





Range - дальность до цели, м

Max Delay Time (sec) - максимальная задержка включения лазера-целеуказателя, с

Offset Lasing Time (sec) - подсвет местности лазером-целеуказателем рядом с целью, с

Transition Time (sec) - время переброса луча с местности на цель, с

On Target Time (sec) - время подсвета лазером-целеуказателем цели, с

Total Lasing Time (sec) - общее время работы лазера-целеуказателя

Temp © and Approximate TOF (sec) - температура воздуха и примерное время полета ракеты при этой температуре



http://www.ganino.com/files/military%20manuals/FM%201-140%20-%20Helicopter%20Gunnery.pdf

Edited February 22, 2016 by Heli

[Heli]

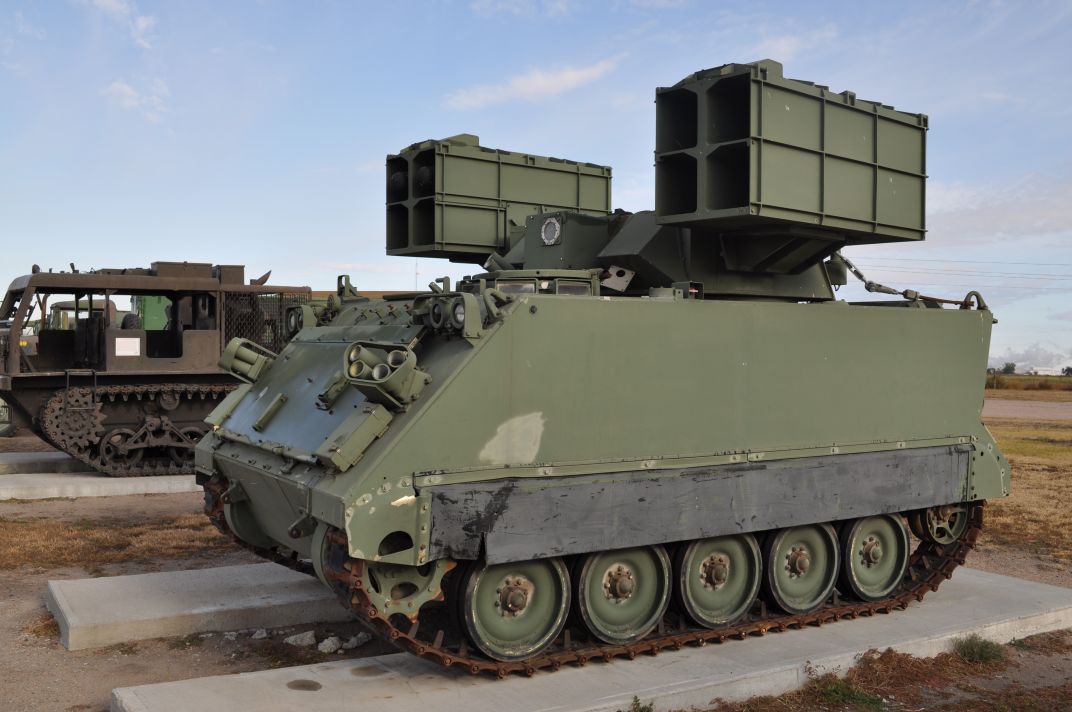

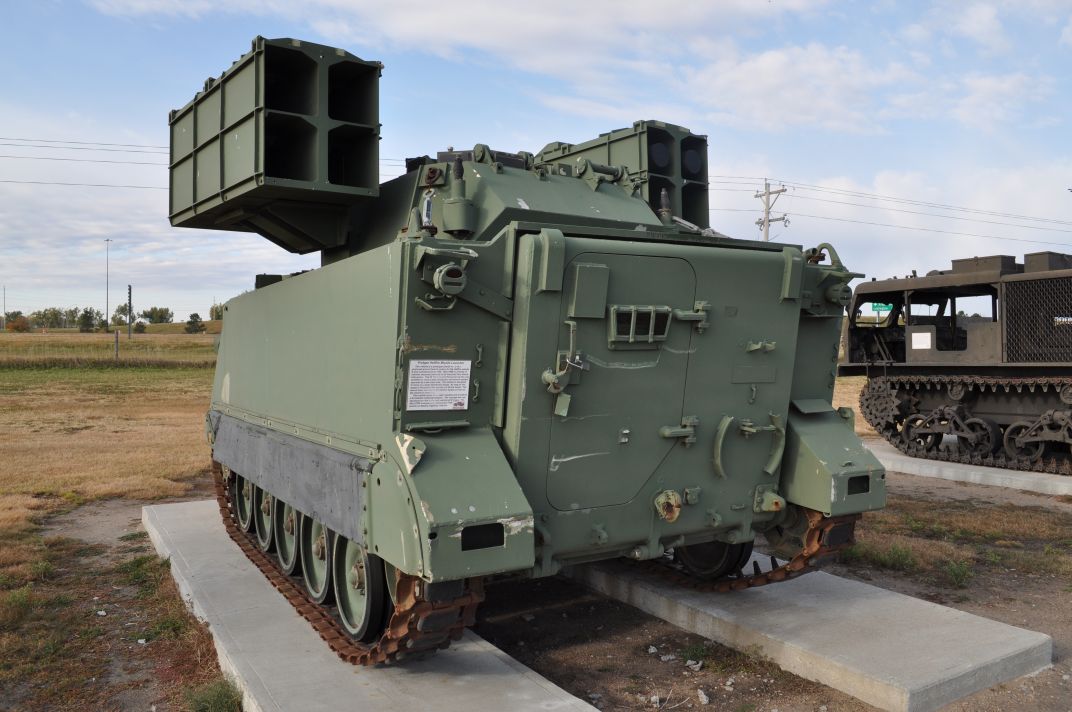

Эта машина является прототипом (серийный номер 1) отменной наземной мобильной ракетной системы Hellfire. Была изготовлена в 1989 году на базе бронетранспортера M113, он был изменен чтобы нести лазерный целеуказатель и 8 ракет.



Edited May 5, 2016 by Heli

[Heli]



В исследовательским центре NAVSEA инженеры выполнили огневое испытание ракетного модуля SSMM, предназначенного для хранения и запуска ракет Longbow Hellfire с кораблей LCS.



Испытывалась ситуация незапланированного старта двигателя ракеты на одной из направляющих.



Испытания такого плана называются (missile exhaust containment structure - MECS), внутри пусковой установки был запущен твердотопливный двигатель ракеты (с инертной боевой частью и отсеком наведения), которая была зафиксирована на месте.



В качестве чувствительного окружения выступали 3 ракеты такие же ракеты, 8 инертных ракет и массив датчиков.



https://www.dvidshub.net/news/211592/nswc-dahlgren-conducts-restrained-missile-firing-test-lcs-surface-surface-missile-module

Edited October 12, 2016 by Heli

[Heli]

A blast frag warhead for the hellfire missile to defeat ships and bunkers, 1999



http://www.dtic.mil/dtic/tr/fulltext/u2/a362443.pdf



[Heli]



Orbital ATK на этой неделе передала Lockheed Martin 100,000-й двигатель для ракет семейства Hellfire, компания начала выпускать двигатели Hellfire еще в конце 70-х тогда она носила название Thiokol

в конце 80-х Martin Maretta попыталась стать альтернативным поставщиком двигателей, но Thiokol отразил эту атаку снизив цену на двигатели, так чтобы соревнование стало нерентабельным



https://www.upi.com/Defense-News/2017/10/25/Orbital-ATK-marks-milestone-for-Hellfire-missile-motors-ahead-of-upgrades/3741508945532/

Edited July 2, 2018 by Heli

[Heli]

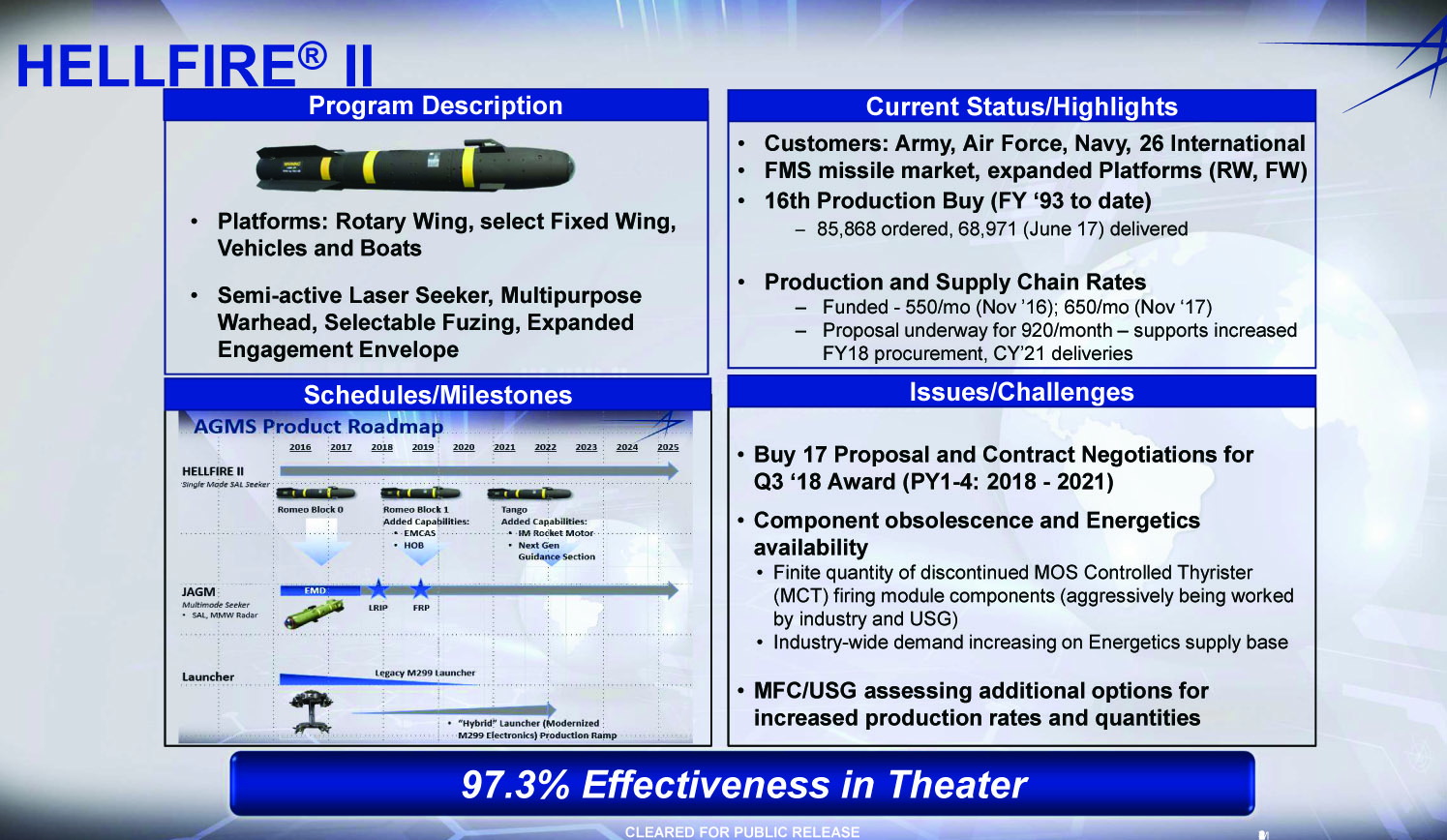

• из примерно 100 тыс поставленных ракет 71+ тыс это Hellfire II

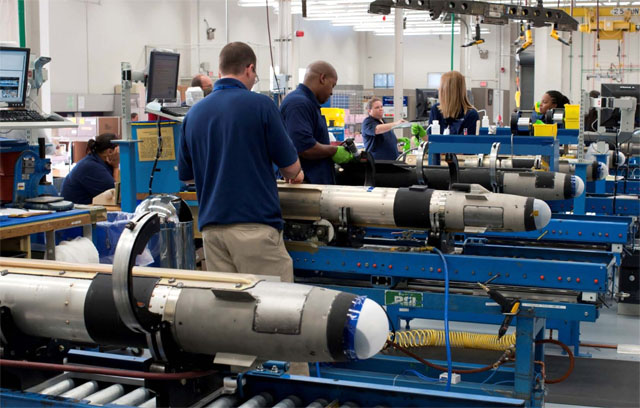

• достигнут темп выпуска 650 шт/месяц, дальнейший рост до 920 шт/месяц

• следующая за AGM-114R модель называется AGM-114T Tango (малочувствительная БЧ, новая секция наведения)

• модернизация ПУ M299

• усилия по замене устаревающих (выходящих из производства) микроэлектронных компонентов


https://www.lockheedmartin.com/content/dam/lockheed/data/mfc/documents/supplier-summit/Tactical_Missiles_Breakout/TACMISSILES_ProgramStatus_Musculus.pdf

[Heli]



достигнут темп выпуска 650 шт/месяц, дальнейший рост до 920 шт/месяц



Lockheed Martin получила контракт ценой 80,250,000 $ на наращивание темпа выпуска ракет Hellfire до уровня 11 тысяч в год (920 ракет в месяц), срок окончания работ 30 сентября 2021 года



http://www.defenseworld.net/news/21878/Lockheed_Martin_to_Hike_Hellfire_Missile_Production_to_11000_Units_a_Year

Edited January 31, 2018 by Heli

[Heli]

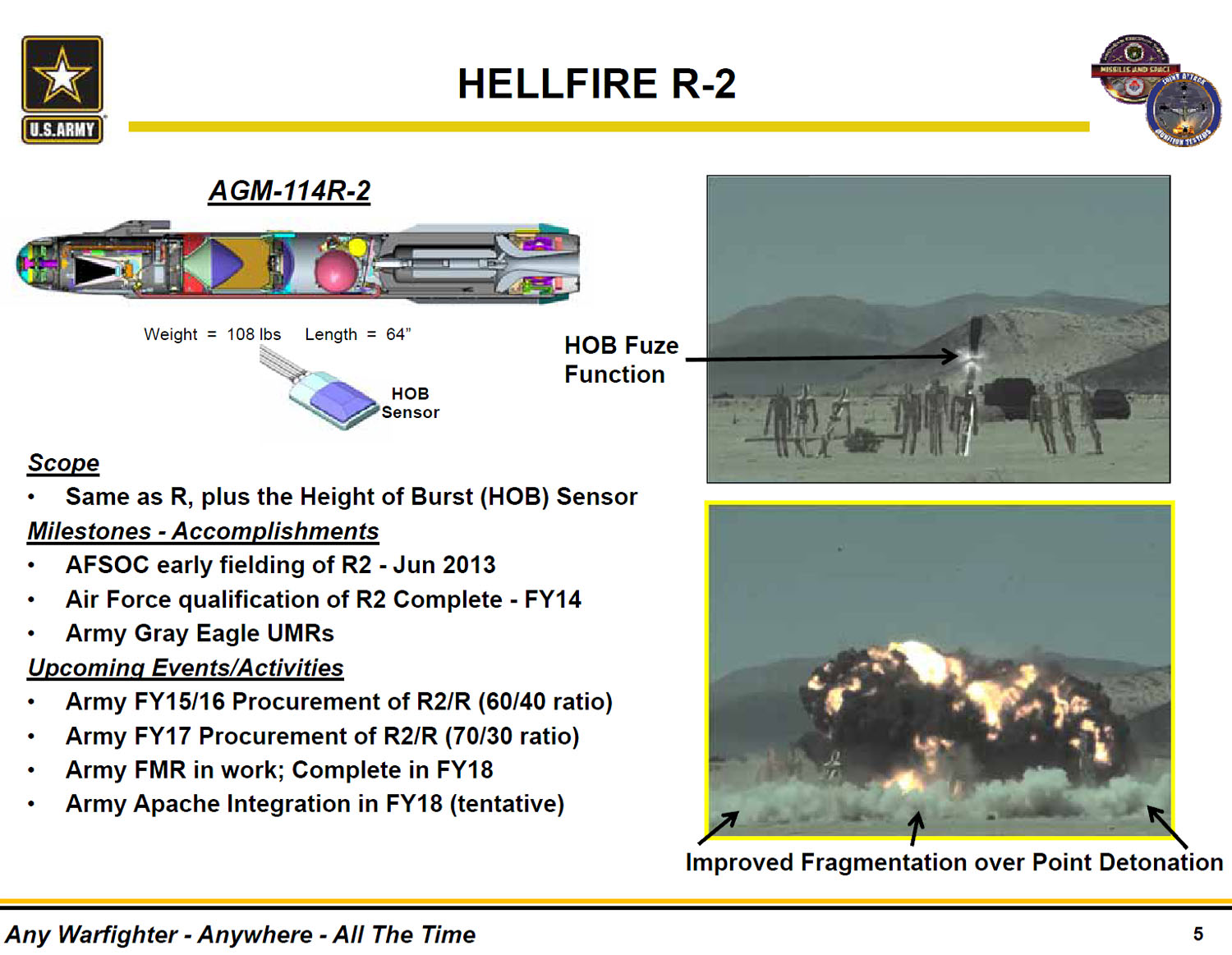

универсальная боевая часть AGM-114R - Integrated Blast Fragment Sleeve (IBFS) - крепкий корпус основного заряда с окном для прохода КС и осколочной рубашкой



варианты действия



• Кумулятивный - срабатывание предзаряда на оптимальном расстоянии, уход метаемой пластины динамической брони, срабатывание основого заряда

• Проникающий для "структурных" целей и легкой бронетехники - контактное срабатывание предзаряда, ослабление препятствия от КС предзаряда, кинетическое пробитие препятствия основным зарядом (как AGM-114M), подрыв за препятствием по истечении установленной задержки*

• Дистанционный для "мягких" целей - подрыв в воздухе по сигналу лазерного неконтактного датчика




интересно, что бонусом крепкий корпус дает защиту кум. воронке от деформирующего воздействия в случае столкновения с метаемой пластиной



*

Правила установки задержки:

Броня - мгновенное действие

Машины/легкая броня - 3.5 мс

Здания - 20 мс (10 мс для слабых строений)

Дома из глинобитного кирпича - 20-30 мс

Пехота - воздушный подрыв на высоте 1.3 м

https://ndiastorage.blob.core.usgovcloudapi.net/ndia/2011/gunmissile/Tuesday11756_Thomas.pdf

Edited June 27, 2018 by Heli

[Heli]

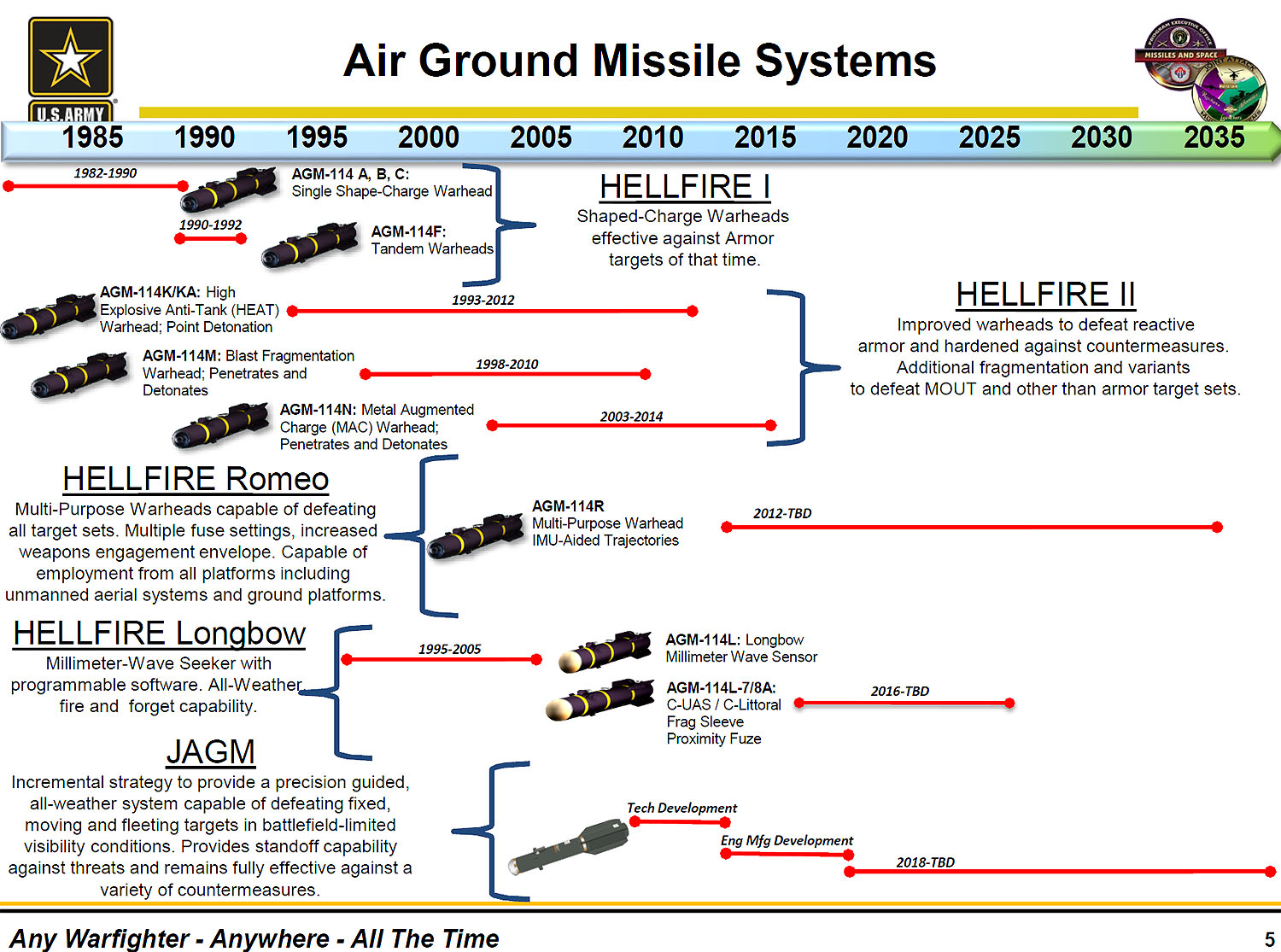

• возрастание доли закупаемых Армией AGM-114R2 и снижение доли AGM-114R, платформы Армии для R2 - AH-64, MQ-1C

• версия HELLFIRE Longbow AGM-114L7A развернута

• в FY17 поставлено 6,840 ракет HELLFIRE и 361 пусковых всем заказчикам

• в FY18 ожидаемая цифра поставок 8500 штук


Joint Attack Munition Systems (JAMS) - Quad-a.org

Edited June 27, 2018 by Heli

[Heli]

куммулятивный пост



M-34 Dummy, Bronze Coller Bands. used for practice with ordiance Marines.



Training Missle M-36E1, only for captive flight, does have a seeker. Blue bands



Tactical, Yellow Collor bands



ATM-114Q Air Training missle yellow band around the propulsion and blue band around the warhead



Differnt type of tactical Warheads

AGM-114A/B/C - unitary(main charge) single-charged

AGM-114F/K/K-2 - tandem (precursor charge and main charge) shape-charge warhead capable of defeating any fielded tank

AGM-114M - blast fragmentaion, capable of detsroying softe rtargets, multi room and littoral tagrets(small boats)

AGM-114N/N-5 - thermobaric, MOUT multi-room and littoral targets (small boats)



When does missle arm

when acceleration exceeds 10gs between 150-300m in front of a/c



Max & Avg velcoity of missle

475m/s (Mach 1.4)

375m/s



Sections of Hellfire

-Seeker or Guidance Section

-Warhead section

-Propulsion Section

-Control Section



Which AGM-114s have seeker section

AGM-114 A/B/C/F



Which AGM-114s have guidance section

AGM-114K/K-2/M/N/N-5



How long does propulsion section burn

2-3 secs depending on temp, total impulse 4600 Lbf*sec (for 3 sec)



AGM-114K

64" lenght, 100lbs, PreCursor 2.2 LX-14, & 12.6 LX-14.

-HEAT - High explosive anti tank

-Shape Charge



AGM-114 A/B/C

64", 100lbs, 13.7lbs LX-4

A- Hi trajectory, No Ship

B- SAD & ship

C-No Ship



AGM-114F

71", 107lbs, .64 LX-14, 13.7 lbs of LX-14. .64 precursor

-Not approved for ships



AGM-114K-2 &AGM-114K-2A

K - 64", 100lbs, 2.2 LX-14, 12.6

K-2 - 64", 100lbs, yes ship 2.2 PBXN-9, 12.4

K-2A - 64", 104.5lbs, no ship, frag sleeve, good vs personnel

Both - 2.2 PBXN-9, 12.4 PBXN, PRF & PIM capability

-Penetration 30"



What is the difference between the AGM 114K-1 and 1A?

The 1A has a fragmentation sleeve



AGM-114M

64", 105lbs, 6 lbs of explosive & incendiary material, 5.5 lbs of PBXN-109, .49lbs if zicronium

-Blast fragmentaion warhead

-Has time dleay module that allows penetration before detonation

-Used against buldings, armoured personell carrier (APC), bunkers, & small boats.

-Penetration is kenetic, sensed by fuze, time delay, detonation creates an over pressure & frag effect



AGM-114N/N-5

64", 106lbs, 4.1 lbs of MAC liner, 4.6lbs PBXN-112

-Thermobaric warhead contains metal augmented warhead (MAC)

-ESAD

-MAC mixture of vitvin coated alluminum powder gives thermobaric properties

- Larger pulse due to aluminum burning

-Primary for MOUT. Good for multi room structures, APCs, bunkers, and small boats.

-Penetration is kentic, sensed by fuze time delay, thermobaric warhead detonates

-Has restricted PRF codes.

N-5 - identical except for LOBL * LOAL-D, flower missle AOA at impact, enhances penetration and target engagments under overhangs, caves.



LOAL, Lo& Hi Range

8KM



LOBL & LOAL Dir range

7KM



When it it hotter does helffire travel faster or slower

faster



What laser codes are best for hell fire and why

1111 thru 1488, update every 70 ft 1511-1788 only update every 140fr



5 Seeker Modes

Cage - seeker inhibited until gyro spun up or RHE common cage

Scan - Box scan pattern to acquire and lock on to laser

Stare - looks straight ahead

Slave - Seeker response to LOS command In LOAL or RHE in LOBL

Track - Keeps reflected laser energy centered on detector



Temp limits for LOBL

Above 90F, 30 mins A/B/C/f

Above 125F, 30 mins K/M/N

Limit for continuous search. Needs a cool down min for each min in search. 2 min downtime after deselect ion before reselection



Launch sequence modes

Rapid - auto selected and launched under single laser code

Ripl - auto selected and launched alternately under the two active laser codes

Manual - Enter



types of malfunctions

UL-Unlatched

MF-Miss fire

HF- Hangfire

SF - Station Fail



nominal search area for seeker

5 deg below and 15 deg above



Cloud Clearence Rule of Thumb for LOAL

Ceilings above 2000', no factor

800-2000', LOAL-Dir/LOAL-Lo



Hellfire Locations



Hellfire missle leaves launch rail at how many degrees

+4



LOBL climb at 3, 5, 7

300',500',600



Max LOAL Dir range?

7 KM



Max offset for viz > 5km, for LOAL

7.5 deg on either side = 90%Ph

5 Deg



In LOAL-Dir a Delay designation is required to produce the

low-altitude trajectory of this



In LOAL, the AGM-114K/K-2/M/N/N-5 lock-on is inhibited

until approximately mode 1.5 seconds after launch.



What happenes when LOAL-Lo in launched

Launches at +4 deg, climbs at 19 deg for 2 secs, maintains 1.25 deg attitude if not locked on.





Describe Box Scan for Loal-Lo

At 2.25 secs box scan initiated, 40 deg horizontal, 12 deg vertically, 9.75 deg centered below missle body



What happens when seeker is locked on LOAL-LO/HI

Missle autopilot will intiate climb until seeker LOS takes over



Max mast and min stand off for LOAL-Lo

260', 600m



Min effective enegagment range for LOAL-LO at 0deg offset

2000m



Min/Max delay and trajectory for LOAL-LO

4/15 secs 800'



What intially happens at launch LOAL-Hi

Launched at +4 deg, climbs at +19 deg for 2 secs, then 16.25 deg fro 2 secs, if no lock on maintains 1.25 deg attitude



Describe Box scan for LOAL-HI

at 4.4 secs, box scan intiates 40 deg horizontally, 12 deg vertcall, 11.75 deg below missle body



Max mask and standoff for LOAL-Hi

1000', 1,500m



Min effective range for LOAL-Hi

3.5KM



Min/Max delay and peak alt for LOAL-Hi

4/15 secs, 1400'



Buddy Lasing Tehcnique

-50-500m of separation

-Shooting A/C roughly same heading as the DTL(designator to target line)

-Shooting A/C should be abeam or slightly fwd of lasing A/C



What retention force does missle have to overide on M299 to be released

360-700lbs



The seeker detector is

gimbal-mounted and gyro-stabilized with a mass composed of the following:

• Mirror

• Balance wheel

• Permanent magnet rotor spinning at 4,200 rpm

The detector has a 30° offset gimbal limit.



M299 Code L or K

MIssle present but not coded. L mean the Hellfire B,C,F series, or K series that does not accept PIM code is present. K means Hellfire II series (K,M or N) is present.



M299 Code A-H, or M

Missle present, laser coded and passed BIT (built-in-test - оборудование встроенного контроля), letter represents the laser code identifier. M is for manual laser code



M299 Code BF

Missle has failed BIT



M299 Code MF

Steady - Missle has failed (other than BIT). Flashing - Missle misfire. MF flashes for 6 secs then display continuously. All weapons firing is inhibited for 6 sec.



M299 Code HF

Hangfire - Missle complete launch sequence to leave the launcher rail but failed to launch. HF flashes for 6 secs at 3 to 5 HZ, then displays continuously. All weapons firing is inhibited for 6 secs.



M299 Codes SF, UL, BIT, (blank)

-station failed

-missle unlatched

-Missle is undergoing BIT

-Missle in process of acetping coding



Delay lase, causes a higher or lower trajectory

lower



LOAL-DIR trajectory at max delay

400\'



if viz is greater or less than how many km, and max off set

5, 7.5,5



TSS LOS should be within how many degrees of aircraft heading prior to firing laser?

5



when Conducting RIPL hellfire when does the laser code change

If laser is fired during the first hellfire missle shot, the code will not swap from the primary channel to alternate code until laser trigger is released and reeengaged



114M/N penetration of reinforced concrete

9"



The K/K2 can penetrate how many inches of reinforced concrete

30



Hellfire TOF

1 - 3

2 - 7

3 - 10

4 - 14

5 - 19

6 - 24

7 - 29

8 - 36



LOBL Min effective engagement range

A,B,C - 800m

F - 1,400m

K,K-2,M,N,N-5 - 500m



min Engagement for all modes

500, 1500, 2000, 3500

LOBL, DIR, LO, HI



For LOBL Skids must be min ___ ft above highest terrain within ___m in front if aircraft

10, 200



what does max range LOBL shot climb too and what attitude is safe for FW

2000, 3000



how many seconds/km does hellfire fall

4 seconds/km



Target acquisition should not be expected in LOBL mode if target is above

290' per km



Min ceiling for hellfire employment

500'



How many seconds between shooting hellfires ripl

.5 second



seeker spins

4200rpm



Airborne Describe Hellfire Designator Exclusion zone

30 deg on either side, 15k\' cross range at 8km, 22k\' alt at 8km down center, 15k\' at edge 8km 40 deg center, 30 deg edge



Min safe, danger close

900m,110m



Types of designator error

boresight, spot jitter, beam divergence, attenuation, back scatter, overspill, underspill, entrapment



what's MR

multiple returns caused by under spill usually. change TSS LOS of position of A/C



underspillplacing laser too low , PO rt ion spills on foreground



back scatter

portion if laser energy scatter back in direction of seeker by obscurant. #1 cause of Hellfires miss



How does Gen 2 do better against back scatter

pulse discrimination logic



beam divergence

6.02" per km



attenuation

portion if the laser beam scatter by obscurant and not enough energy returns



overspill

portion if laser beam misses tgt and hits object beyond. long range, beam divergence



entrapment

spot falls within enclosed area cause angle to change



constraint circle is how many degrees. Gimbal is how many deg

20, 30



steady on target time prior to impact

6 secs at 2-6 km

7 at 7

8 at 8



Rapid fire allows you

first at up to 3 different tgts, 8 secs apart, in the sam FOV, max 100 m apart



spot jitter

motion of designator



airborne designator must be inside and outside

with 120 deg outside the 30 by 40 deg



LOBL scan pattern

14 x 20 searched area

23 x 20 ( 2 missles)

6 x 12 scan pattern

8 deg ifov

32 x 20 3 missled



break lock can be avoided by?

rotating 3-5 deg towards missle



What range to use CTVC and FLIR

5000m



designator and target should never be greater than

60 deg



max airspeed for jettison

120kts



in what mode and for how long is lock on h inhibited after launch

LOAL, 1.5 sec



Rocket motor thrust must override of much lbs

360-700



What laser codes acheive bettwr missle performance

1111-1488, updates every 70\'



Buddy Lasing Tehcnique (separation, location)

-50-500m of separation

-Shooting A/C roughly same heading as the DTL(designator to target line)

-Shooting A/C should be abeam or slightly fwd of lasing A/C



Min/Max delay and trajectory for LOAL-LO

4/15 secs 800'



Min effective enegagment range for LOAL-LO at 0 deg offset

2000m



range of LOAL-Lo

2-8km



LOBL climb trajectory at 3, 5, 7

300',500',600



What laser codes are best for RW hell fire and why

1111 thru 1488, update every 70 ft 1511-1788 only update every 140fr



Hellfire II missiles share a common rocket motor and SAD. The M120E5 is a single thrust, rod and tube motor design containing approximately 9.1 kilogram of class 1.1 propellant .

How many steel fragments come from P-4A

1152



What 114 has shaped charge?

Steel sleeve?

Tantalum sleeve?

P-4

P-4A

P-4B



AGM-114PM

N4

P4

P4A

P4B

R-2

Maritime

Thermobaric

Shaped charge w/precursor, Anti tank

Shaped w/precursor, Steel sleeve-frag

Shaped w/precur, Tantalum sleeve-frag

Delayed fuze



114R you fire 1.3 m above ground

Set HOB 1744



GEN 1 / 2 seeker differences:

-Analog v Digital

-If Gen 1 goes in clouds it will continue to go wherever its going based on predetermined climb rates and go further into the clouds, Gen 2 will bias back to last point of laser energy by moving the missile body in the direction the seeker was last acquiring laser energy and resume tracking once it comes out of the cloud and reacquires the target.



Searched area for lobl/loal, 1-3 missiles on rail

LOBL (75% (15°) of scan below horizon; 25% 5° above) (IFOV = 8x8°; scan pattern = 6x12° yielding 14x20° total; each added missile has 14x20° with a 5° horizontal overlap between missiles)

1: 14 horizontal x 20 vertical

2: 23 horizontal x 20 vertical

3: 32 horizontal x 20 vertical



LOAL:

40x12 (IFOV = 8x8°; scan pattern = 32x4 yielding 40x10° total)

Depression

DIR - 4.25°

LO - 9.75° (2.25 sec delay post launch until scan commences prevents nose lock)

HI - 11.75° (4.4 sec delay post launch until scan commences prevents nose lock)



Laser Errors

Boresight Error - mechanical error

Spot jitter - inherent in system and a/c

Beam divergence - 160 microradians = 6" per km = 48" @ 8km

Attenuation - laser being scattered by obscurants, dust, moisture

Backscatter - laser energy being returned to seeker by particles/competing sources (#1 cause for miss)

Overspill - energy on target but spills over target

Underspill - energy on target but spills before as well

Entrapment - no laser return. (spot inside room/cave, etc)

Specular reflection - laser energy is being reflected onto something creating a spot that is not the target

Podium effect - portions of the laser energy are blocked from the seeker view



5 laser seeker modes

Cage: inhibited from slaving or tracking

Stare: seeker along axis of missile body

Scan: pre-determined box scan

Track: maintain detected laser energy on detector pre-amplifier

Slave: commanded by RHE or missile autopilot



AGM-114 K2B

Warhead: Frag Sleeve

Explosive: 2.2 lbs PBXN-9 precursor

12.4 lbs PBXN-9 main

Uses 10.9 lbs tantalum sleeve. Increased armor penetration cap (higher density/melting point)



AGM-114 K2A

Warhead: Frag Sleeve

Explosive: 2.2 lbs PBXN-9 precursor

12.4 lbs PBXN-9 main

4.5 lb, 1/8 in thick Steel Frag Sleeve for softer skin vehicles. 15m lethal radius; breaks into frag on contact. Not ship Authorized. 48% Decrease in penetration.



AGM-114 K

Warhead: Tandem HEAT

Explosive: 2.2 lbs LX-14 precursor

12.6 lbs LX-14 main

1st HF2. Digital vice Analog circuitry, Reduced Backscatter problems. Has PRF+PIM. Pulse Discrimination logic for anti-spoofing. ESAF designed to defeat ERA Can penetrate 40"rolled homogenous steel (xxxx mm secret #).



AGM-114 K2

Warhead: Tandem HEAT

Explosive: 2.2 lbs PBXN-9 precursor

12.4 lbs PBXN-9 main

Same as K but with PBXN-9 explosive



AGM-114L

Inertial guided and radar aided anti-tank missile



AGM-114L5

Inertial guided and radar aided anti-tank missile with electronic counter-countermeasure capability against RF missile jammers.



AGM-114L-7/8A

C-UAS / C-Littoral

Frag Sleeve

Proximity Fuze



http://www.studydroid.com/index.php?page=viewPack&packId=560803



5-10. The MQ-1C aircraft can carry the AGM-114 P+ and AGM-114R/R2 series of missiles. In the attack configuration four missiles are carried, and in the reconnaissance/attack configuration two missiles are carried. Both missiles incorporate an expanded engagement envelope from 180 to 360 degrees depending on the AVs altitude and software series. The P+ is currently being phased out as the R model is fielded. The R series of Hellfire missiles is the bridge to the Hellfire replacement which is the joint air to ground missile (JAGM). The R series comes in two versions, the AGM-114R and the AGM-114R2.



The AGM-114 R incorporates an integrated blast fragmentation sleeve (IBFS) warhead which is unique to the Hellfire family of missiles. This one warhead provides the commander with three capabilities. A high explosive anti-tank (HEAT) capability with a pre-cursor charge for attacking reactive armor equipped tanks and other hard targets, a blast fragmentation capability for light vehicles and personnel and a settable delay to allow the warhead to penetrate through a wall or ceiling and into a structure maximizing the overpressure feature of the warhead before detonation occurs.



The AGM-114R2 additionally incorporates a height of burst (HOB) capability which detonates the warhead approximately 3 feet prior to the missile impacting the target. This HOB capability provides an increased probability of kill (Pk) by eliminating the attenuation of the fragments by the ground. Danger close for both series of missiles is 120 meters.





FM 3-04 Army Aviation



http://armypubs.army.mil/doctrine/DR_pubs/dr_a/pdf/fm3_04.pdf



What level of thrust is required in order for the missile to separate from the launcher and what must be overcome in the AGM 114 series?

2670N to overcome the hold back latch



When would a missile enter decorrelation in the AGM 114 series?

When losing track of the target in the terminal phase



How long should you allow the hellfire missile seeker gimbals to spin down prior to powering the missile seeker again?

30 seconds



Describe decorrelation in the AGM 114 series

Used when target correlation is lost

Missile flies on last line of sight of target

Changes to terminal phase on target reacquisition



Describe the thermal battery in the AGM 114 series

Fused salt type lithium alloy battery

Stainless steel container

EED initiated

Provides 28V dc at 9 - 25.4 amps for 55 seconds



What determines the choice of mode of operation for the AGM 114L?

Moving or stationary target

Distance



What are the ranges of the longbow choice of mode operations?



longbow LOAL только против неподвижных



http://www.cram.com/flashcards/guided-weapons-6855547



What power is used to move the AGM-114 control fins and how long can it last?

Pneumatic pressure (Gas Gain Generator) from the accumulator; up to 70 secs (55 secs when cold, i.e. -40 Deg)



What is the typical AGM-114 impact angle you can expect when utilising LOAL-H (High)?

84 Deg



What is the typical AGM-114 impact angle you can expect when utilising LOAL-L (Low)?

12 Deg



How long does the AGM-114 Thermal Battery last?

155 secs



What is the time delay that is hardwired into the AGM-114N-4?

9.8 ms



How far away from other objects must the AGM-114R-2 (HoB) maintain?

3m (+/- 1m)



What will happen if the AGM-114 does not acquire the laser during its ToF?

It will navigate to the estimated tgt position



Ideally you should assure an AGM-114 Sonic Boom time of less than how many secs? How do you minimise a sonic boom?

2 secs. Less manoeuvre of the missile.



https://quizlet.com/240411290/mq-9-test-299-flash-cards/



AGM-114R Flight Profiles



LOBL and LOAL Comparison



Romeo LOBL Offset Angle and Minimum Range to Target

500 meters @ 0 degrees

700 meters @ 20 degrees



Romeo LOAL-DIR Offset Angle and Minimum Range to Target

1500 meters @ 0 degrees

2000 meters @ 30 degrees



Romeo LOAL-FLAT Offset Angle and Minimum Range to Target

1500 meters @ 0 degrees

2000 meters @ 30 degrees



Romeo LOAL-LOFT Offset Angle and Minimum Range to Target

3500 meters @ 0 degrees

3500 meters @ 30 degrees



https://quizlet.com/234048512/romeo-model-hellfire-missile-characteristics-agm-114r-flash-cards/



The minimum cloud ceiling to fire a “K” model missile in any mode (i.e. LOBL / LOAL) is?

300 feet at 3 Km

500 feet and 5Km

600 feet at 7 Km.



What is the definition of Ripple fire?

Multiple missiles launched with two, or more, unique laser channel codes



What symbol is displayed on the RF missile icon to indicate that the missile is ready to receive the target?

“R”



When the RF missile-training mode is enabled, what symbol will be displayed on all tactical RF missile icons?

“NA”

What does the TME emulate and replicate?

The TME emulates the missile control decision making process, replicates the missile launch mode selection processing, target acquisition and tracking function, BIT routines and thermal management characteristics.



How long is the allowable training mode, missile elapsed ON time?

30 minutes



What symbol will appear on the RF missile icon if the maximum allowable elapsed ON time is exceeded?

“OT”



What is “transfer alignment”?

The transfer of the aircraft inertial data to the missile inertial platform

What are the three acquisition sources that may provide targeting information for an RF missile target handover?

TADS, FCR or RFHO/IDM

When will a centered “T” be displayed in the missile constraints box?

When the training mode is enabled and weapons system actioned



Why would the RF missile LOBL INHIBIT option be used?

To allow for LOAL shots only, Inhibits MSL from radiating on rail, which reduces MSL signature.

похвальная забота о мелочах, о_0



Which page has the command to “arm” the hellfire launchers without pressing the master “arm/safe” button?

WPNS UTIL



Can the BACKSCATTER inhibit be overridden by the trigger’s second detent?

NO



At what time and for how long is the message “LASE NN TRGT” displayed in the High Action Display during LOAL SAL missile launches?

Message is displayed for 4 seconds starting at TOF-12 calculated missile TOF

What does the message “TARGET DATA?” mean in the HAD?

No Target data is available i.e. MSL WAS’D, RF MSL selected and, TADS is selected LOS



When ever the type is selectedRF the_"TGT DATA"_message will always be present unless a_RFHO_has been received or a_TADS RF handover_has been accomplished.



The missile counter-counter measures (MSL CCM) button enables the counter-counter measure routine within the laser missile. This selection:

This selection narrows tracking capability of the missile. This option should only be used when know electro-optical countermeasures are being used. The MSL CCM button enables the counter-countermeasure routine within the laser missile.



To prevent IAT break lock due to missile launch, the crew should offset the aircraft centerline_3-5 degrees_ to the side the SAL missile will be launched from.

Backscatter is generally caused by_____.

A portion of the laser energy reflected off atmospheric particles in the laser path back toward the designator while the remainder of the laser energy penetrates towards the target.



A RF missile uses a curved trajectory to induce relative motion between a stationary target and its background by flying an off-axis path to the target. This is called_Doppler Beam Sharpening_.



Doppler Beam Sharpening (DBS) uses a curved trajectory to induce a relative motion for stationary targets (STI) to enhance the probability of detection and tracking between what ranges?

2500 to 8000 meters



What is the minimum launch altitude for a RF missile ?

15 meters



The AUTO button will enable automatic missile power management, this prevents?

missile overheating.



At a 20 degree offset launch angle an RF missile azimuth flight profile will use a maximum cross range of_990m_meters at 8 km.



What is the minimum engagement ranges for a LOAL DIR SAL “K” missile at zero degree offset?_1500m_. At 7.5 degree offset?_1700m_.



What is the minimum effective range of a “K” LOBL engagement with a 0 degree offset angle from the aircraft datum line?_500m_. With a 20 degree offset?_700m_.



The LOBL missile constraint box is?

+/- 20degrees.



The LOAL missile constraint box is?

+/- 7.5degrees.

(-10, pg 4-16.1



If the RF missile is tracking and the target range is greater than or equal to_1km_, the allowable constraints angle is__20 degrees_

If the RF missile is tracking and the target range is less than_1km_, the allowable constraints angle is_5 degrees_



A flashing “R” in the Missile status and Inventory field indicates what?

Priority MSL for LOAL engagement

What is the minimum effective range of a “K” LOAL-LO engagement with a 0 degree offset angle from the aircraft datum line2000m. With a 7.5 Degree offset?_2500m_

What is the minimum effective range of a “C” LOAL-HI engagement with a 0 degree offset angle from the aircraft datum line?_3500m_. With a 7.5 Degree offset?_4500m_.



After the RFI emitter has ceased radiating for 30 sec the symbols will change to?

Partial Intensity



What does the DEICE Button on the SAL missile page for?

It is used to manually deice SAL missile seekers in preparation for missile launch.

прикольно



The RF missiles can overheat (OT) if it is radiating (tracking) a target for more than ______ minutes.

3 minutes



What is the RF missile radiation hazard area to be avoided?

1 meter - 45 degrees



http://www.studydroid.com/printerFriendlyViewPack.php?packId=83850



To achieve the best missile performance, keep the data latencies to a minimum. Sometimes, this requires a new FCR scan or TADS new laze for handover. Some guidelines for use are—

(TC 3-04.45 PG D-16)

1.Moving targets tracking on the rail can tolerate trigger pull latency.

For RF inhibit FCR moving target, trigger pull latency no more than 15 seconds.

For FCR stationary targets, trigger pull latency no more than 15 seconds.

For RF handover engagements, trigger pull latency no more than 15 seconds.

For TADS stationary target, trigger pull latency no more than 5 seconds.



To decrease the effect of target velocities building up over time, the crew should attempt to fire the LOAL TADS to RF missile hand over no longer than ___ TO ___ seconds after the TARGET DATA message disappears.

5 to 7



Target velocities are set to _____ during TADS to RF handover, if target velocities are under a specific threshold. V13 Differences Training WPN Slide 7

zero



______________ is transfer of aircraft inertial data to the missile inertial platform, which occurs automatically, whether in flight or not, at missile power up with no pilot action required.

Transfer alignment



_____ is displayed on the RF missile icon to indicate that transfer alignment has occurred, and that the missile is ready to receive a target

"R"



____________________ is when a missile uses a curved trajectory to induce relative motion between a stationary target and its background by flying an off-axis path to the target.

Doppler beam sharpening



The AUTO button will enable automatic missile power management. In the AUTO mode RF missiles will be powered up at ______ _______ ______. This does NOT occur when missiles are actioned.

10 minute intervals



A RF missile can receive a target handover from one of the following sources: _____ ____ _____.

TADS, FCR, IDM



The target acquisition and tracking modes are terms used to explain the different ways that the missile seeker improves its chances of locating and hitting LOBL and LOAL targets.

a. The missile has three target acquisition modes: _________________________________

b. The missile has two tracking modes: ____

Pre-terminal track acquisition, Terminal track acquisition, and Moving target acquisition.

Pre-terminal track and Terminal track.



When a stationary target is handed over to the RF missile between 0.5 KM and 1.0 KM, the missile will radiate and attempt to LOBL. At this range the missile must achieve LOBL. IF the target is not detected or track is subsequently lost, the message ___ _________ will be displayed and firing will be inhibited.

"NO ACQUIRE "



When an RF missile uses DBS, and the target is on the left side of the missile centerline, the missile will DBS to the _______side of the target.

right



How long is the allowable training mode missile elapsed ON time?

30 minutes



What does the message "TARGET DATA?" mean in the HAD?

Indicates no target data is available (i.e. MSL WAS'D, RF MSL selected and TADS is the selected LOS)



The missile counter-counter measures (MSL CCM) button enables the counter-counter measure routine within the laser missile. This selection _______ the pulse repetition frequency (PRF number of pulses per second) tracking capability of the missile to the precise PRF of the selected laser code.

narrows



If the RF missile is tracking and the target range is less than _____, the allowable constraints angle is _______.

1KM

5 DEGREES



Where is the hazard area for a radiating RF missile located?

1 meter and a 45 degree cone off the missile nose



In what three modes does the RF missile operate?

Standby, Prelaunch, Post Launch



The _______ _______ switch is used to rapidly orient the FCR antenna to the highest priority RFI emitter.

CUED Search



A cued search may be performed on a Fine Detect or Course Detect as long as the target is within _______degrees of the ______ ________.

+ / - 90

Aircraft Centerline



Up to _____ RFI emitters can be displayed.

10



After RFI emitters have ceased radiating for _________, the symbols will change to _____ _____. After 90 seconds of no transmission receipt, the symbols will ________.

30 seconds

partial intensity

blank



An offset of ____ to ____ degrees, to the firing side, should be used when possible to preclude the missile from flying through the TADS FOV.

3 to 5 degrees



SAL Hellfire Missile Performance Detractors:

Backscatter, Boresight Error, Spot Jitter, Beam Divergence, Attenuation, Overspill, Underspill, Entrapment, and Podium effect



Under sever backscatter conditions it may not be possible to perform LOBL. In these cases, the preferred backscatter avoidance technique is to utilize a_____ _________to provide missile guidance. "Buddy laze."

remote designator



To eliminate a backscatter lock on, stop lasing the target. Switch to LOAL-Direct, and use a minimum of______ _________of delay from missile separation (about three seconds after trigger pull.

two seconds



The missile seeker has a _________ seeker limit from the missile centerline.

+/- 30 degree



What is the definition of Ripple fire?

Multiple missiles launched with two, or more, unique laser channel codes.

1.5 seconds between missiles



Rapid Fire RF missile

8 seconds between launch

100M between targets



During a remote designation, the designator should neither be within _________of the gun target line nor more than ________from the target centerline.

30 degrees

60 degrees



When employing a K2A against personnel in the open, aiming at the ground just short of the target may achieve the maximum shrapnel dispersion

When employing a K2A against personnel in the open, aiming at the ground just short of the target may achieve the maximum shrapnel dispersion.



The R missile is designed for what type of targets?

All, it has Blast, FRAG, and HOB selectiongs

1744-HOB

1755- Anti Armor



Degree of impact for DIR, FLAT and LOFT trajectories for R missile?

0 deg (500m), 6 deg(1500m), 35 deg (3500m)



Min engagement range for R missile LOBL, FLAT , LOFT ?

500m, 1500m, 3500m



HOB sensor will cause detenation___above TGT

5'



https://quizlet.com/109883917/hgst-ptws-flash-cards/

https://quizlet.com/114819619/hgst-fcr-flash-cards/





• The AGM-114L5 missile is an AGM-114L missile with a software modification and is intended to give the missile an electronic counter-countermeasures (ECCM) capability against RF missile jammers.

• If the AGM-114L5 missile is unsuccessful with anti-jamming, the missile may decide to switch modes to Home on Jammer. This will cause the missile to turn towards the jamming system and impact it.




https://quizlet.com/202369181/hgst-flash-cards/



How thick does wood have to be to activate the crush plate? What happens if the missile doesn't go off?

1 inch is 95% chance of detonation; 1/8 inch is 5% chance;

missile deactivates after 150 seconds following post launch arming



T/F: DMS P+ and R missiles will pull lead on moving laser spots

True, the missile proceeds to a calculated intercept point when it senses a moving laser sport



Hight of burst sensor functions at what distance and uses what radar?

1.3 +/- 1 m FMCW



What does a low impact angle do to the frag radius?

It wastes the half of the frag behind the impact point by shooting it into the ground, since the scored sleeve is housed around the cylindrical missile body



On R variant missiles, how is fusing set?

Special PRF code



What penetration can be expected for fastest and slowest missile speeds per second of delay?

16 inches and 8 inches



Rules of thumb for delay settings:

Armor - instantaneous

Vehicles - 3.5 ms

Multi-room/story buildings - 20 ms (10 ms thin)

Adobe - 20-30 ms

Personnel/light - HOB allows 1.3m airburst



Clear obstacles by at least 3m for what setting?

HOB



On power on what fuzing does the missile default to?

Instantaneous



How many seconds of control movement does the accumulator provide?

55 to 70 sec (less at low temps)



How can you differentiate between a hang fire and a misfire?

Thermal battery gets really hot and if visible in IR will indicate fire command was received by missile and to take extra care (full deletion of battery drives mandate to keep A/C airborne for an hour if able)



What is the rule of thumb for best hellfire shot?

Within 40 degrees of on boresight to minimize maneuvering, ensure approach axis, and lessen sonic boom warning; within 6km but varies based on altitude



What increases sonic boom delay the most?

Off boresight, and farther away (in that order)



Sonic boom

More of an issue on high off boresight shot (HOBS); 8 km off boresight = 15 seconds; 5 km on boresight = 1.36 seconds



T/F: off boresight by 15 degrees is better to prevent sonic boom-impact delay

True, allows closer shot and also avoids nadir risk



What is success rate of buddy laze vs self-lase?

70 vs 95 percent



For a buddy lase ripple, what will the missiles be set to?

Two different PRF codes, one for each designator from each aircraft



When does the HF seeker start scanning?

Within 20 degrees of target area (determined from SLR, dep angle, azimuth)



What does the seeker do if it loses the target?

Scans +/- 4 degrees from last known position



What are the missile temperature restrictions?

-40 C to +63 C (allow 5x of cold temp time at warmer temp before employing)



How long must AEA remain off after powering down before restart? (AGM-114 Electronics assembly)

70 seconds



How long should you wait before powering up the missile again?

Allow the missile gyros to spin down for at least 30 seconds



Hellfire missiles CANNOT be employed on aircraft that has wet wing (glycol anti ice system)

true



What should you do if no impact is detected at splash time?

continue lasing for 15 seconds

cease laser

zoom out

go to IR

perform a rolling box search

(all of the above)



After how long is a missile considered a misfire?

If it doesnt ignite within 1 minute



What kind of navigation does the guidance section uses?

It uses proportional navigation to steer the missile (missile will only make a partial correction to the target



https://quizlet.com/117422986/a-flash-cards/

https://quizlet.com/4686616/surface-attack-exam-flash-cards/



обновлено



What are the safety arrangements within the electro sub assembly in the AGM 114 series?

Detonator held out of line

Leads shunted and earthed



What is the weight and fill of the Propulsion section in the AGM 114 series?

7.21kg of MIS 35903

1.86kg of MIS 35903



How is the frangible glass dome on the EPC shattered in the AGM 114K?

Pneumatic actuator



What is the purpose of the spin torquer CCA in the AGM 114 series?

Sends mirror/gyro commands from controller CCA to the sensor group



What does the pitch/roll displacement gyro supply in the AGM 114 series?

Body altitude and roll rate data for the auto pilot



What is the precursor warhead designed to provide?

Initiation of ERA

Clearance of the guidance section



What are the four trajectory stages of the AGM 114 series?

Initial turn

Mid course

Terminal phase

Decorrelation



Describe initial turn in the AGM 114 series

Used for LOAL

Direct mode + 4° pitch

Low and high mode +20° pitch

Ends on target correlation or +1.12s



Describe mid course in the AGM 114 series

Nulls missile climb

Maintains altitude

Maintains straight line of flight

Pitch +1° to +6°

Ends on target correlation



Describe terminal phase in the AGM 114 series

Used for LOBL and LOAL

missile flies direct to impact on target

Ends if target correlation is lost

Restarts if target correlation is regained



Describe decorrelation in the AGM 114 series

Used when target correlation is lost

Missile flies on last line of sight of target

Changes to terminal phase on target reacquisition



What does the longbow guidance section provide?

Target acquisition

Target tracking

Missile guidance

Autopilot functions

Impact sensing



Describe the thermal battery in the AGM 114 series

Fused salt type lithium alloy battery

Stainless steel container

EED initiated

Provides 28V dc at 9 - 25.4 amps for 55 seconds



What are the AGM 114 series safety features?

Arming only after successful BIT, missile/launcher separation and fuze data received and safe separation signals received in correct sequence

Once armed, the ESAF device will not revert to the safe condition unless input power is removed from the main module

An out of sequence arm command event permanently inhibits the arming of the ESAF device during flight



Describe the action of the warhead before impact in the AGM 114 series

Arming sequence begins as missile is launched

28V passed to missile from aircraft immediately prior to launch. Controller CCA initiates a BIT of the ESAF device

After a successful BIT and when 15V of power is applied ESAF device checks for missile/launcher separation to occur

ESAF device monitors the longitudinal acceleration to determine if the safe arm distance has been reached

During missile/launcher separation and the attainment of the safe arm distance the ESAF device receives fuze data message from guidance section general purpose processor

This message is used to determine the detonation delay time between the precursor and main warheads

When the ESAF safe arm distance has been reached the arming process continues

ESAF device waits for a firing signal from impact sensor

When ESAF is armed the firing capacitors in the WFM and Main Module begin to charge

This sequence is complete before the motor is all burnt





Edited February 15, 2020 by Heli

[Heli]

года производства моделей, для AGM-114L-7/8A вероятно иметься в виду модификация, не встречал информацию о перезапуске производства Lima





Navy Recognition: являются ли AGM-114L на борту LCS точно такими же ракетами как те, что используются в армией США? (без изменения размеров, боевой части, электроники?)

ВМС США: аппаратная часть идентична, изменения были внесены в программное обеспечение, которое адаптировано для вертикального запуска и поражения малоразмерных морских целей.



согласно эту слайду AGM-114L-7/8A имеют:



осколочную рубашку - Frag Sleeve

неконтактное срабатывание взрывателя - Proximity Fuze

Edited July 2, 2018 by Heli

[Heli]



служебный fast fact handbook для AH-64D Block II



Longbow Study Guide - GoMotherRucker.com



10 страниц по теме
