Железная механика управления двигателями (осями)

[Arostar]

я понял, значит разработать новый вид такой механики со стопором не получится?

[SDPG_GVL224]

Под "РУД" точно не буду.

может когдато для РОШ и то если будет много заказчиков.

[Arostar]

Печально, снял войлочные шайбы, буду летать держа руд рукой.Благо на вертолёте РППУ триммируется...

Edited July 30, 2017 by Arostar

[SDPG_GVL224]

Механика с фиксацией на 5 положений.



Количество положений может быть любым (сколько пазов поместится на планке).



Положение штока снимается безконтактным датчиком МагРез.



Если контроллер или программа позволяет разбивать весь диапазон на сектора и присваивать каждому сектору свое значение то возможно присвоение каждому положению штока определенного действия в программе (симуляторе).

https://forums.eagle.ru/showthread.php?p=3222215#post3222215

[SDPG_GVL224]

Осваиваю 3Д печать дальше :)

[SDPG_GVL224]

Пока открывать новую тему не буду, размещю в этой.



Панель (блок) управления.



Использовал контроллер МДжой16. Установлено 11 кнопок с возможностью подсветки, 1 министик, 4 энкодера, 1 потенциометр и два тумблера с защитными крышками. Внутри еще есть место для установки второго контроллера который по замыслу заказчика будет управлять подстветкой кнопок Материал корпуса это 1,5 мм сталь вырезанная на лазере и погнута гибочным станком. Ширина 31 см, глубина 10 см, высота с ножками 6,7 см.

[SDPG_GVL224]

Забыл ссылку на видео

[SDPG_GVL224]

Рукоятки по мотивам Ме109



Могу и полностью желтой распечатать :)

[SDPG_GVL224]

Механика "Левша"



Рукоятка под правую руку.

[SDPG_GVL224]

Механика "Кран шасси" А-10

С подсветкой рукоятки.

Сама механика моя "фиксированная" на два положения, а рукоятка по размерам и в стилистике А-10.

[SDPG_GVL224]

"База" рукоятки для Fw-190 и рукоятка Fw-190 Bf-109

Устанавливаются также на мою механику "РУД"

[SDPG_GVL224]

Новая механика "Не-111" на базе "спарка".

Шток увеличенной длинны, "шарики" диаметром 35мм.

[SDPG_GVL224]

Блок РУДов "два в одном".

Ме109 + Не111.

Размер основания 225мм*200мм

[SDPG_GVL224]

Блок управления "Stormwind" создан для управления моторными катерами.

В блоке управления установлена 1 механика GVL224 "спарка".

Механика железная, оси на подшипниках с бесконтактными датчиками МагРез.



На передней панели корпуса:

- 2 энкодера;

- 8 кнопок с подсветкой момента нажатия;

- 2 клавишных переключателя без фиксаций в крайних положениях (как 4 кнопок).



Корпус выполнен из композита толщиной 3мм, собирается как 3D пазл.



На видео корпус без ножек, поэтому он пошатывался и скользил по столу

[SDPG_GVL224]

Вот такой еще вариант

[SDPG_GVL224]

Внешний вид самих механик.



Это основные "составляющие" готовых блоков.

[MAD_MIKE]

Уже года два пользуюсь этими замечательными рычагами. Есть одно небольшое предложение. Хорошо бы болты, поджимающие мягкие фрикционы сделать с ручными крутилками, на шляпках, чтобы было удобно затягивать руками, так как я их только пальчиками и подкручиваю. Бывают в продаже такие болтики под ручную затяжку. Например как на системных блоках компов.

Добавлено: Хотя с другой стороны, сверху через узкую щель только ключом можно достать. Просто у меня они открытые, без корпуса.

Edited December 15, 2017 by MAD_MIKE

[SDPG_GVL224]

Уже года два пользуюсь этими замечательными рычагами. Есть одно небольшое предложение. Хорошо бы болты, поджимающие мягкие фрикционы сделать с ручными крутилками, на шляпках, чтобы было удобно затягивать руками, так как я их только пальчиками и подкручиваю. Бывают в продаже такие болтики под ручную затяжку. Например как на системных блоках компов.

Добавлено: Хотя с другой стороны, сверху через узкую щель только ключом можно достать. Просто у меня они открытые, без корпуса.



Рад что механика служит верой и правдой :)

По поводу болтиков, был период когда я ставил болтики с круглой шляпкой (те что с внетренним шестигранником) то меня просили ставить болты с шестигранной головкой под ключ.

Говоря что их удобнее крутить хоть руками хоть пинцетом хоть пасатижами или ключом...

Вообщем сколько пользователей столько пожеланий :).

Вы на своих механиках заменили болты на удобные вам?

[MAD_MIKE]

Нет, только думаю поменять. Если бы диаметр болта был бы чуть больше, то велосипедные круглые болты могли бы подойти. Это те которые бутылку с насосом держат.

[SDPG_GVL224]

Нет, только думаю поменять. Если бы диаметр болта был бы чуть больше, то велосипедные круглые болты могли бы подойти. Это те которые бутылку с насосом держат.

На механике М4, велосипедные помоему М5, а на компе М3...

[SDPG_GVL224]

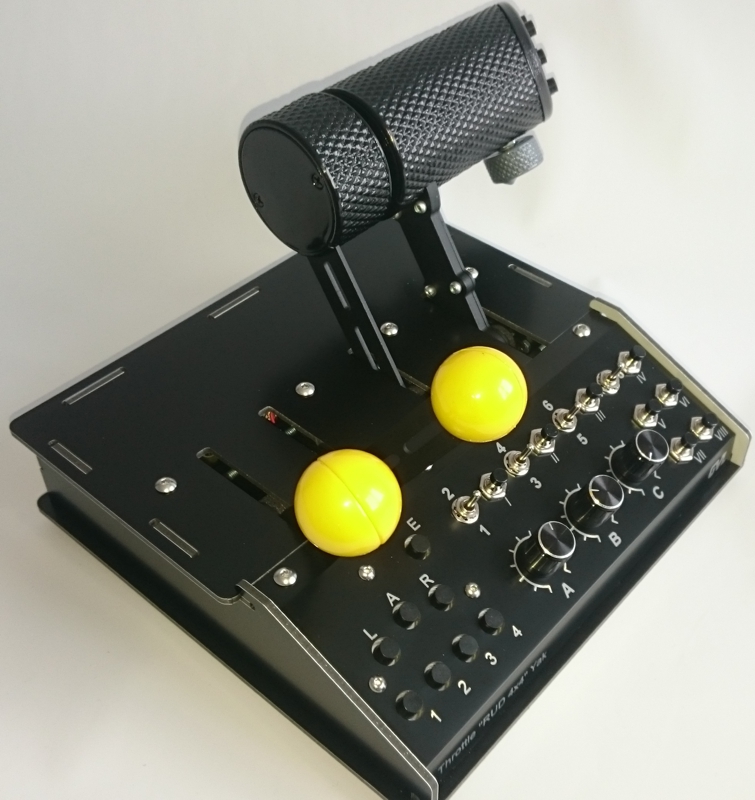

Еще вариант "Ме109-Не111"

[SDPG_GVL224]

Вот такой вариант.



Основное отличие от предыдущих это удлиненная рукоятка на 15 мм от стандартной и на две "крутилки".



Одна крутилка снизу (так уже делал) и с переди (так сделал первый раз).



[SDPG_GVL224]

На базе "РУД Ме109".





https://viuly.io/video/rud-throttle-me-109-3-207309

[SDPG_GVL224]

Клавишный переключатель на рукоятке.



https://viuly.io/video/rud---throttl...rud-4x4-217207

[SDPG_GVL224]

Рукоятка "Ме109" с "накаткой"
