Построил педали!

[Nico99]

Обстоятеьства, хотел продать логитека, передумал, он будет контроллером...

[Nico99]

Вот, пока я раздумывал логитека разобрать у меня сын его отжал, летает теперь в вартандере...

Пришла другая мысля, есть руль сайтековский с педалями! (подогнали на халяву) Как раз три оси, будет и педали и руд двойной, ну или два тормоза, х/з пока... Только он, зараза, с обратной связью и питанием отдельным... Я снова в раздумьях...

[Dronas]

Копеечная ардуина про микро уже пришла бы к тебе с десятком копеечных холлов.

[Nico99]

Копеечная ардуина про микро уже пришла бы к тебе с десятком копеечных холлов.



Мы не ищем лёгких путей :smilewink:



С рулём не прокатило, он на оптической паре, +привод обратной связи неразрывен с контроллером, и датчик стоит на двигателе этого привода... :wallbash:

[TGR]

Мы не ищем лёгких путей :smilewink:



С рулём не прокатило, он на оптической паре, +привод обратной связи неразрывен с контроллером, и датчик стоит на двигателе этого привода... :wallbash:

Может Ардуинка все таки?:music_whistling:

[Nico99]

Наверное... Смотрел сейчас сами ардуинки копеечные, датчики дороже выходят, на TLE5010 паять? Ардуина с простыми холлами дружит?

[TGR]

Наверное... Смотрел сейчас сами ардуинки копеечные, датчики дороже выходят, на TLE5010 паять? Ардуина с простыми холлами дружит?

Со всеми практически датчиками дружит он:joystick:

[Nico99]

OK, заказал ПроМикро Ардуинку у китайцев, запихну её в кобру вместо кобровских мозгов, а к ней педали... Ждёмс...

[Nico99]

Вопросец по TLE5010, кто их использовал как датчики, подскажите, http://ru.aliexpress.com/item/4pcs-lot-TLE5010/32401842134.html?spm=2114.03020208.3.130.OyjGTy&ws_ab_test=searchweb201556_3 это они? Можно брать и паять?

Вопрос №2, TLE5010 и 5011 чем-то различаются?

[nos1]

:))) Точно! Мы не ходим простым путем! :)

Ответ лежал на поверхности. На РУСе твист есть? Вытягиваешь три провода от резистора РУСа (твист) и подключаешь к датчику Холла (SS495). Напротив датчика располагаешь магнит из сломанного винчестера на раму педалей на расстоянии 0,3-10 мм. Магнит двигается по дуге и изменяет напряжение на 3 ноге датчика в диапазоне 0-5 вольт. Всё! Педали работают. И плевать на наводки. Не влияет ничего. У меня 3 самодельных педалей работают по такой схеме уже годами.

Edited January 21, 2016 by nos1

[nos1]

Кстати, плата Про Микро поддерживает и датчики Холла, и просто переменники. Я в данный момент собираю на ней комплект с нуля. Не заморачиваюсь на TLE5010. Проще SS495 подключить, т.к. это практически бесконтактный аналог (по подключению) что и переменный резистор. Только у резистора средний контакт - выход в контроллер, а у датчика это третья нога. Датчики покупал тут: http://ru.aliexpress.com/item/SS495A-SS495A1-100-NEW/32460175623.html

Edited January 22, 2016 by nos1

[Nico99]

Да, мы не ищем легких путей!

Едет из китая ардуинка и TLE-шки 5010. Педали обрастут дополнительными осями тормозов и будут работать на своем контроллере.

[nos1]

Может лучше уж делать так с полной заменой родной электроники в джое на плату MMJOY2? Зачем потом эти танцы с бубном вокруг кучи электроники в игре, постоянно отваливающейся?

Допустим так (7 осей и 31 кнопка):

MMJOY2.pdf

[nos1]

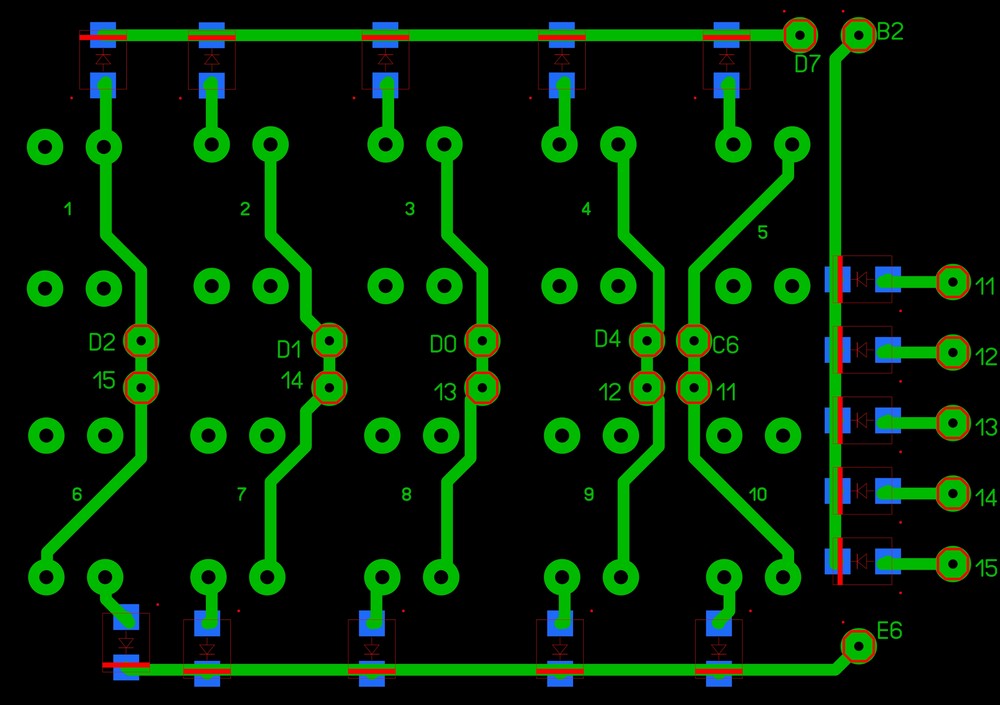

Плата в корпус РУДа на 15 кнопок (из них кнопки 11...15 размещаются в самой рукоятке РУД):

Кнопки вот такие: http://ru.aliexpress.com/item/20PCS-Tactile-Push-Button-Switch-Momentary-12-12-7-3MM-Micro-switch-button-20PCS-10pcs/32321453548.html

Edited January 29, 2016 by nos1

[nos1]

А плату регистра на 16 кнопок расположить в корпусе РУСа, уменьшив количество проводов от РУС к РУД:

PS: В плате ошибка: вместо контакта "MOSI" надо "MISO".

Edited January 29, 2016 by nos1

[Nico99]

Можно и так, но зачем, электроника кобры меня устраивает, а вот руд можно подключить. Пока едет из китая барахлишко есть время подумать.

[novosib611]

http://ru.aliexpress.com/item/Black-360-Degree-4NO-4NC-Game-Joystick-Switch-AC-240V-5Amp/32218793040.html?ws_ab_test=searchweb201556_2,searchweb201644_3_505_506_503_504_502_10001_10002_10016_10005_10006_10012_10003_10004_62_10007,searchweb201560_2,searchweb1451318400_6151,searchweb1451318411_6450&btsid=bf38344c-363d-4de0-9760-eb1d42a96839

Во какую штуку нарыл .Правда не для педалей . Типа хатки можно наверно использовать.

[nos1]

http://ru.aliexpress.com/item/Black-360-Degree-4NO-4NC-Game-Joystick-Switch-AC-240V-5Amp/32218793040.html?ws_ab_test=searchweb201556_2,searchweb201644_3_505_506_503_504_502_10001_10002_10016_10005_10006_10012_10003_10004_62_10007,searchweb201560_2,searchweb1451318400_6151,searchweb1451318411_6450&btsid=bf38344c-363d-4de0-9760-eb1d42a96839

Во какую штуку нарыл .Правда не для педалей . Типа хатки можно наверно использовать.

Есть более бюджетный вариант. Он состоит из 4 угловых кнопок. Располагаешь их по кругу. В центр шпилька подпружиненная со шляпкой. И все! :)

http://ru.aliexpress.com/item/2015-10pcs-6-6-5mm-Vertical-Style-Touching-Switch-Button-Microswitch-for-Monitor-Display-30605/32322111752.html

Обалдеть! Хатка ценой в 400 рублей! Я уж лучше куплю 4 кнопки за 4 рубля!

Тем более хатка для обзора уже не актуальна. При наличии Трекиров и кучи вариантов бесплатных программ для этого с использованием простейших диодов и вэб-камеры.

Edited January 29, 2016 by nos1

[novosib611]

Есть более бюджетный вариант. Он состоит из 4 угловых кнопок. Располагаешь их по кругу. В центр шпилька подпружиненная со шляпкой. И все! :)

http://ru.aliexpress.com/item/2015-10pcs-6-6-5mm-Vertical-Style-Touching-Switch-Button-Microswitch-for-Monitor-Display-30605/32322111752.html

[ATTACH]133791[/ATTACH]

Обалдеть! Хатка ценой в 400 рублей! Я уж лучше куплю 4 кнопки за 4 рубля!

Тем более хатка для обзора уже не актуальна. При наличии Трекиров и кучи вариантов бесплатных программ для этого с использованием простейших диодов и вэб-камеры.

Хатка не только же для обзора .Шквал , на А-10с то же есть куда применить , да и для триммера годится. Да и цены в последнее время не актуальны на том же алиэкспрессе . Не которые вещи у нас можно купить значительно дешевле .http://www.chipdip.ru/product/tyco-1-1825027-7-fsmra6jh/. Как тебе такой вариант ? На Али все в баксах привязано , а мы просто выставляем для себя цену в рублях , так понятнее . А если в наших интернет магазинах порыться то можно найти гораздо приятнее цены.

Делал хатку из кнопок .Вот только кнопки такие мне показались жестковаты , брал вот такие, только у нас в магазине http://ru.aliexpress.com/item/New-10pcs-250V-5A-Quality-3-Pin-Tact-Switch-Sensitive-Microswitch-Handle-KW11-3Z/32564816280.html?ws_ab_test=searchweb201556_2,searchweb201644_3_505_506_503_504_502_10001_10002_10016_10005_10006_10012_10003_10004_10007,searchweb201560_2,searchweb1451318400_-1,searchweb1451318411_6450&btsid=19ac229b-5491-482d-a1c2-5c1af6fbba44.

Они более отзывчивы на прикосновение . Тупо их поставил как у тебя и приклеил , в центр штырек . Нормально работает.

[nos1]

http://ru.aliexpress.com/item/Black-360-Degree-4NO-4NC-Game-Joystick-Switch-AC-240V-5Amp/32218793040.html?ws_ab_test=searchweb201556_2,searchweb201644_3_505_506_503_504_502_10001_10002_10016_10005_10006_10012_10003_10004_62_10007,searchweb201560_2,searchweb1451318400_6151,searchweb1451318411_6450&btsid=bf38344c-363d-4de0-9760-eb1d42a96839

Во какую штуку нарыл .Правда не для педалей . Типа хатки можно наверно использовать.



Хатка не только же для обзора .Шквал , на А-10с то же есть куда применить , да и для триммера годится. Да и цены в последнее время не актуальны на том же алиэкспрессе . Не которые вещи у нас можно купить значительно дешевле .http://www.chipdip.ru/product/tyco-1-1825027-7-fsmra6jh/. Как тебе такой вариант ? На Али все в баксах привязано , а мы просто выставляем для себя цену в рублях , так понятнее . А если в наших интернет магазинах порыться то можно найти гораздо приятнее цены.

Делал хатку из кнопок .Вот только кнопки такие мне показались жестковаты , брал вот такие, только у нас в магазине http://ru.aliexpress.com/item/New-10pcs-250V-5A-Quality-3-Pin-Tact-Switch-Sensitive-Microswitch-Handle-KW11-3Z/32564816280.html?ws_ab_test=searchweb201556_2,searchweb201644_3_505_506_503_504_502_10001_10002_10016_10005_10006_10012_10003_10004_10007,searchweb201560_2,searchweb1451318400_-1,searchweb1451318411_6450&btsid=19ac229b-5491-482d-a1c2-5c1af6fbba44.

Они более отзывчивы на прикосновение . Тупо их поставил как у тебя и приклеил , в центр штырек . Нормально работает.

Конечно! Надо смотреть цену! Кое-что у нас дешевле. Но ведь некоторые "эффективные менеджеры" в 90-е угробили у нас электронную промышленность. Да и наши по-любому цену к валюте прикручивают. Просто я там покупаю то, что у нас дороже и не требуется качество. Но за некоторые изделия я предпочитаю заплатить в России (допустим провода китайские я ненавижу).

[Nico99]

Приехала ардуинка ПроМикро, которая будет трудится контроллером в педалях. Сейчас в разработке тормозные блоки, педали станут трёхосевыми! На подходе (я надеюсь) TLE5010 и остальные детальки для их обвязки... Ждёмс...

[Nico99]

Приехали TLE-шки... А деталюшки для их обвязки и превращения в полноценные датчики ещё где-то едуть... Не выдержала душа, подключил резюк на 100К линейный, прошил MMJoy, работает-зараза!!! Плавно, без дёрганий и рывков!!!

Приедут деталюшки-сделаю педали трёхосевыми на TLE-шках, а пока летать охота! Теперь отвыкаю от поганого твиста, снова учусь летать с педалями!

[Nico99]

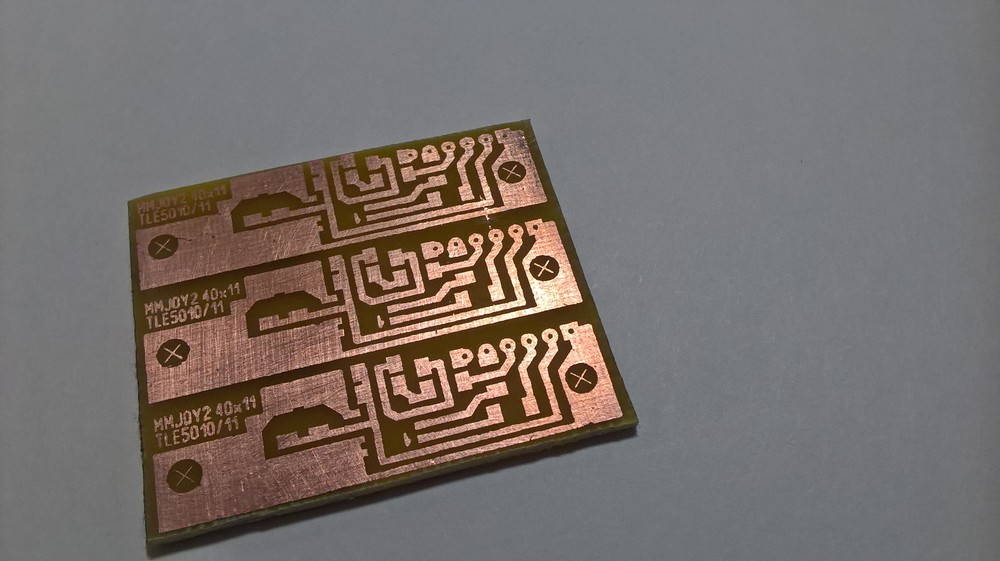

...Дело движется, помаленьку осваиваем ЛУТ... :smartass:

[Nico99]

Шаг следующий... Качество, конечно :doh: , первый раз такую мелочёвку паял... даже флюс не отмыл ещё.

[Нупь]

Норм вышло, только засверлить сначала надо б и порезать, это же 3 шт?
