Скульптор из меня так себе, распечатал макет для проверки эргономики. Ну более менее нормально в руке лежит, но по-хорошему нужно работать над эргономикой. Немного скорректировал модель, сделал наплыв под большой палец, хз все это надо постоянно печатать и проверять эргономику. Для примерки сделал сборку как это должно выглядеть.

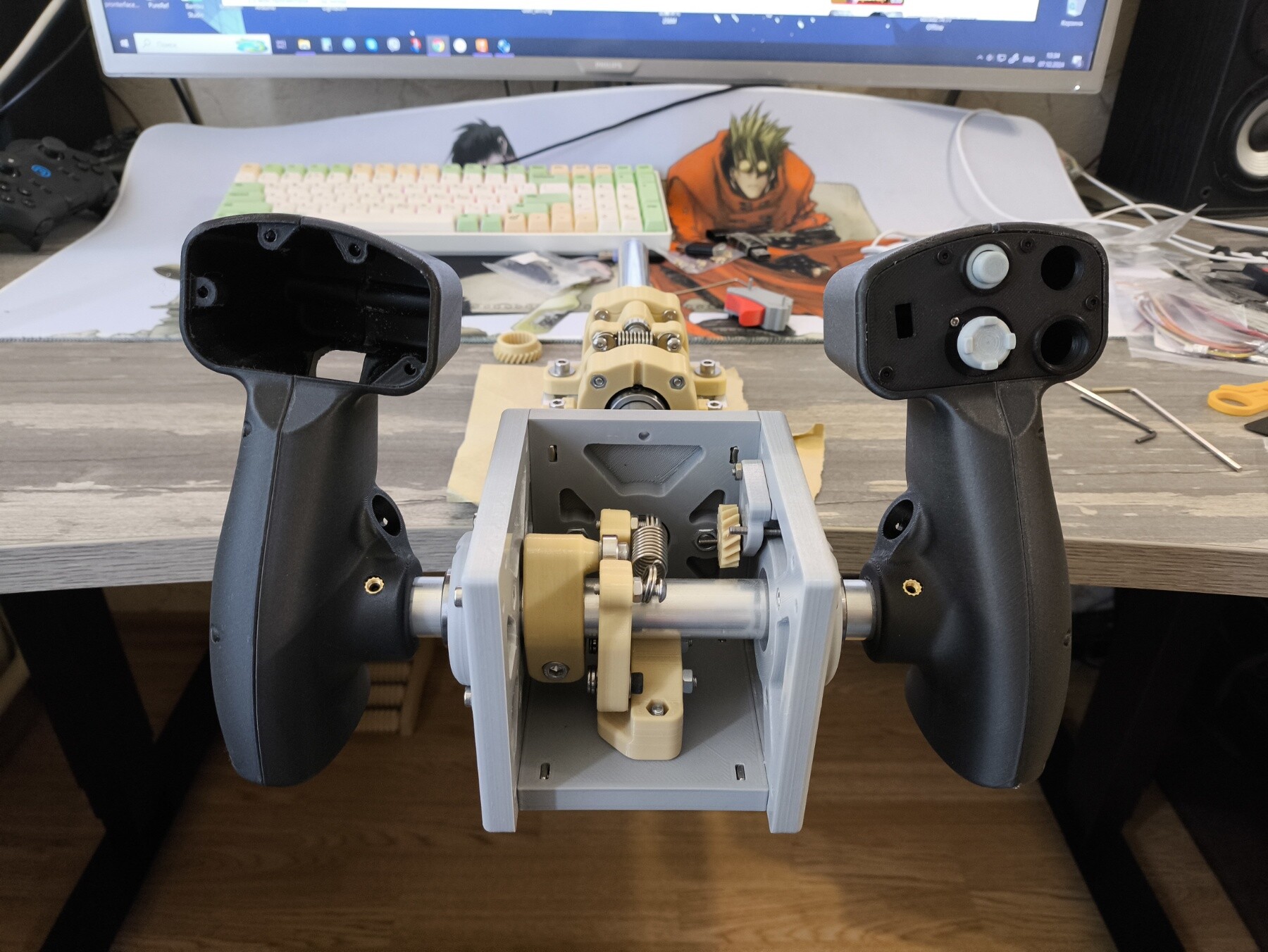

Пытаюсь смоделировать рукоять для пульта управления прицелом танка.

Тест нового потенциометра для ICP. По сравнению с предыдущей версией, датчик вынесен наружу, большее количество необходимых деталей. Но вместе с тем не требуется подгонка пластиковых частей для их сборки, колесо вращается с легким усилием и собирается это все легко. Есть еще моменты над которыми следует поработать, но результат радует.

A-10С MFD доступна для скачивания https://cults3d.com/en/3d-model/game/dcs-a-10c-mpcd-mfd-bezel

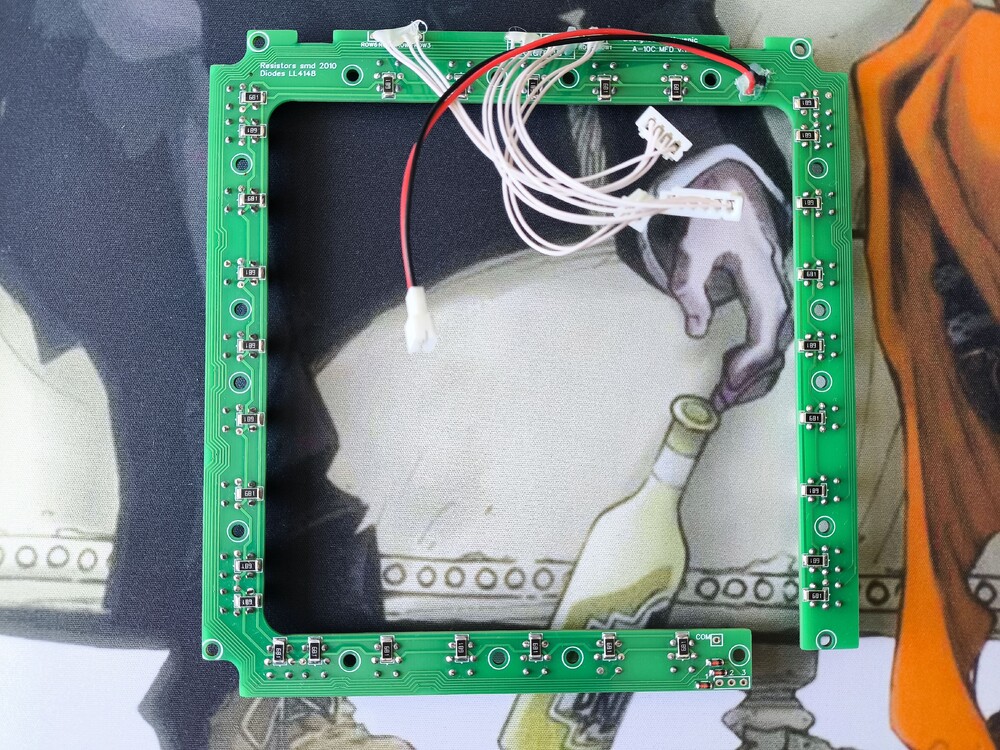

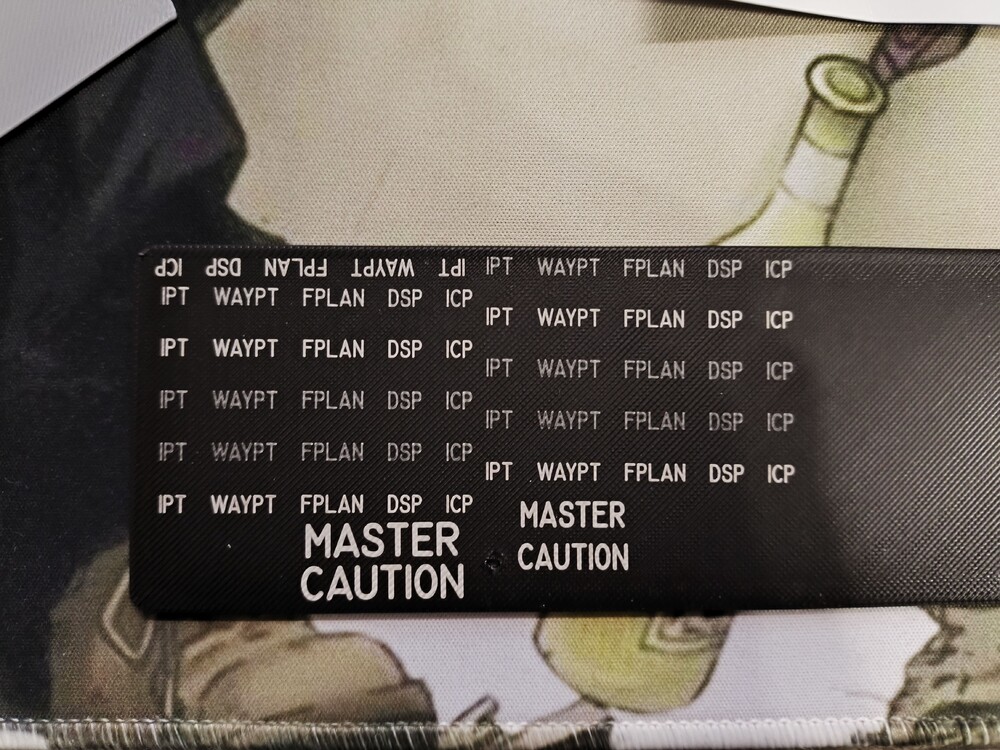

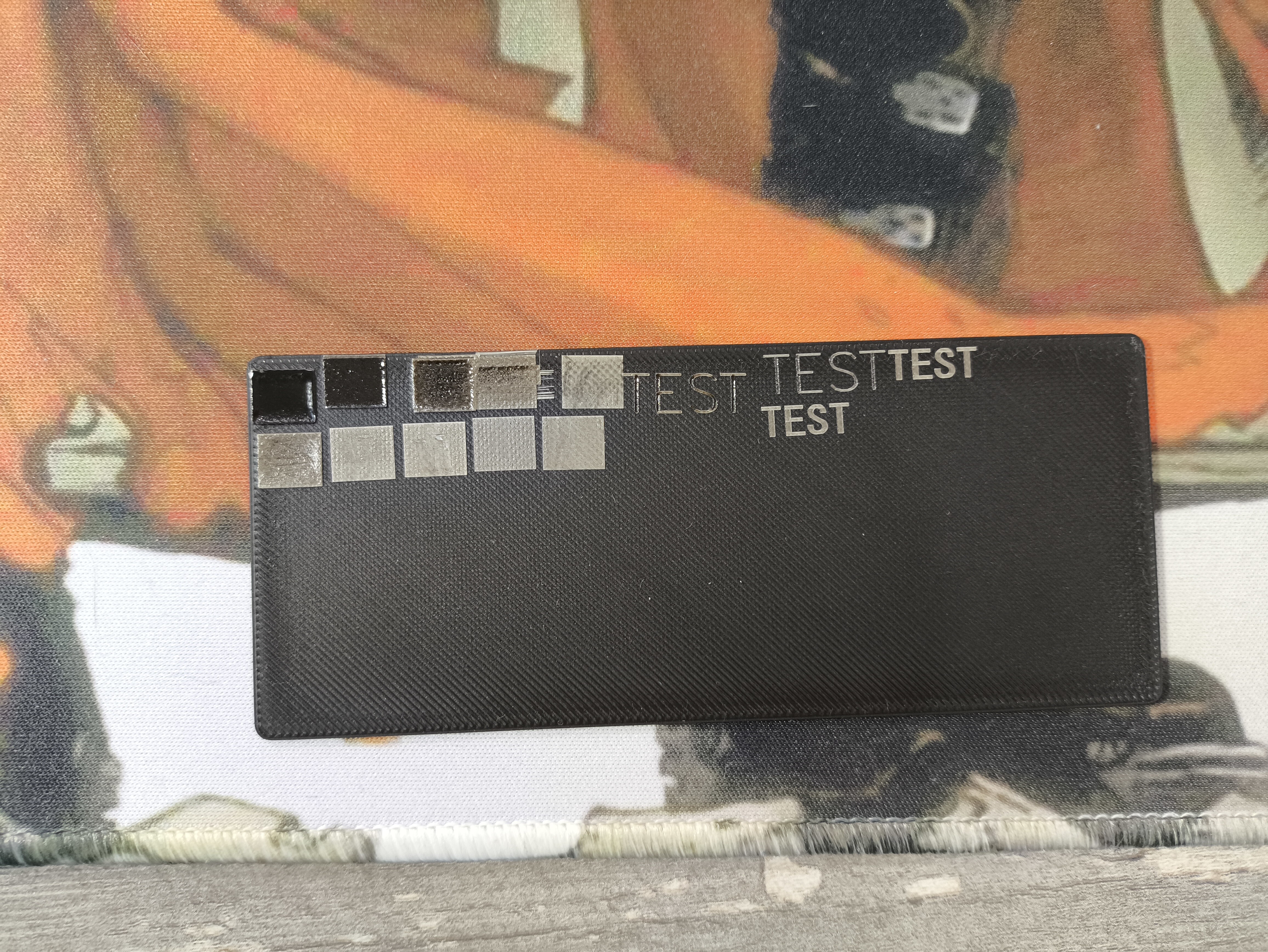

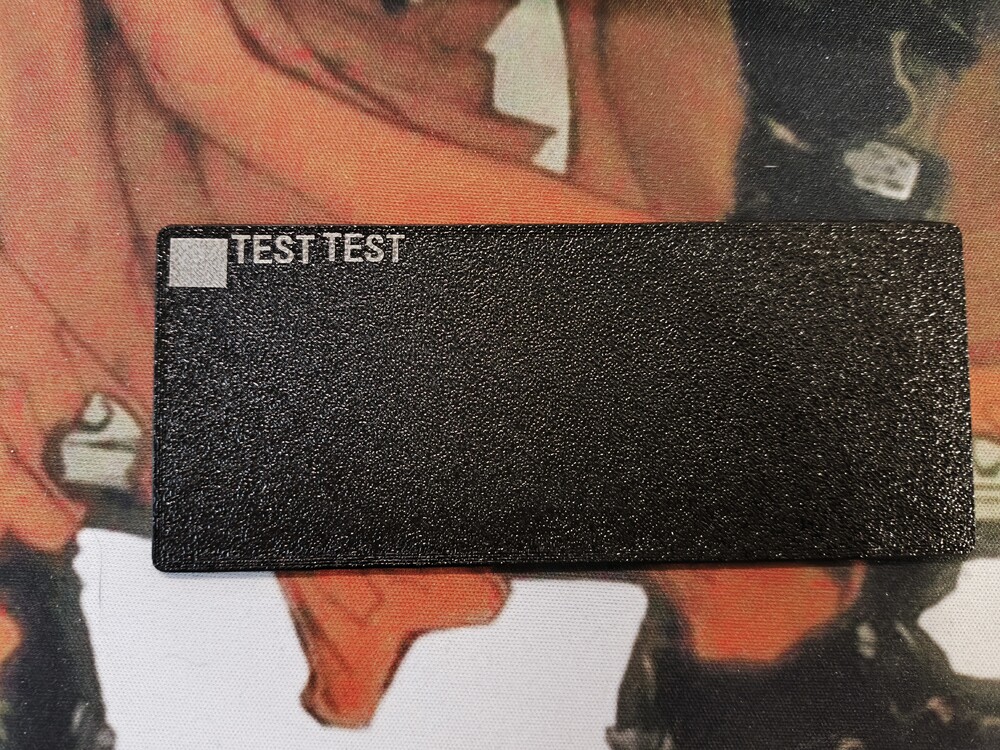

Первые тесты переключателя. Еще планируется установка пружины на штоке, в тесте ее нет но даже так возврат в центр работает. Угол отклонения пока точно не могу сказать, на модели где то 14", а на практике где то 10". Но все равно по сравнению с обычной хаткой разница огромная. А пока продолжаю проектировать саму ICP. Кнопки делаю под под печать на фотополимерном принтере, опять же надо распечатывать и проверять как пропечатывается текст. Спроектировал новые регулировочные колеса, жду детали для сборки прототипа. Теперь датчики выведены наружу, датчики те же AS5600. Так же развел пару диодных матриц. Для облегчения подключения кнопок можно заказать диодную матрицу и подключать кнопки к ней. Либо заказать платки со сдвиговыми регистрами и подключать кнопки к ним.

Пытаюсь сделать 4-х позиционный переключатель (dobber switch). Но чтобы угол отклонения был примерно как у Otto T4-CN211N. Вроде бы все получается, но нужно еще дорабатывать и решить несколько проблем. Корпус конечно получается не маленький, по крайней мере места хватает. Так же пытаюсь сделать новое регулировочное колесо. У которого будет регулировка усилия и плавный ход. В предыдущем к сожалению с этим были проблемы.

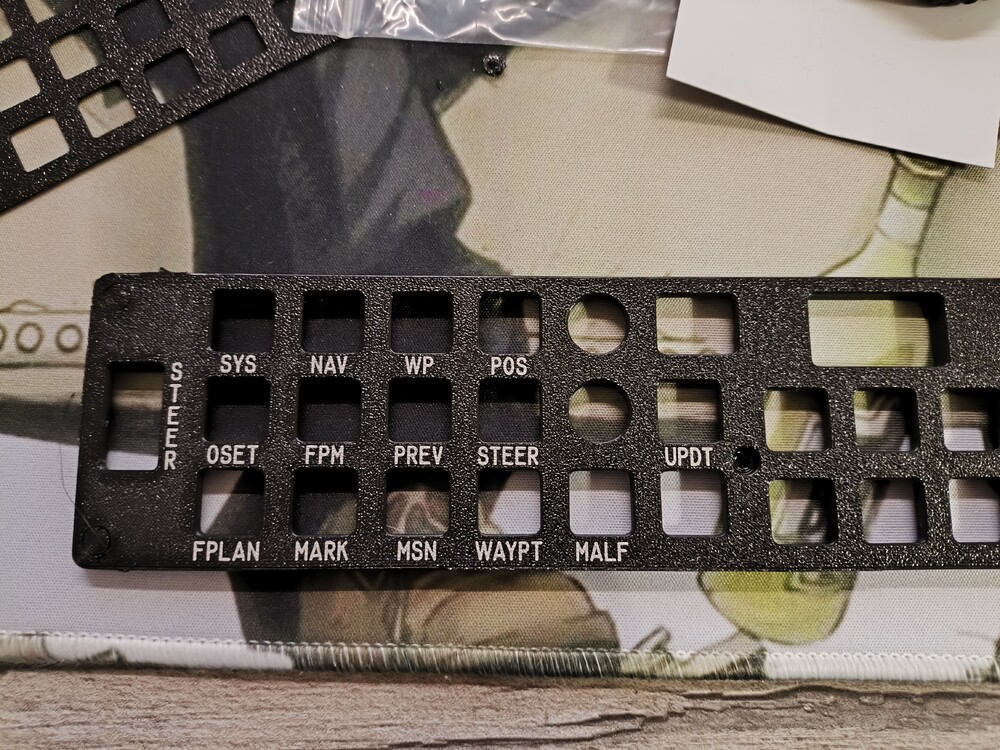

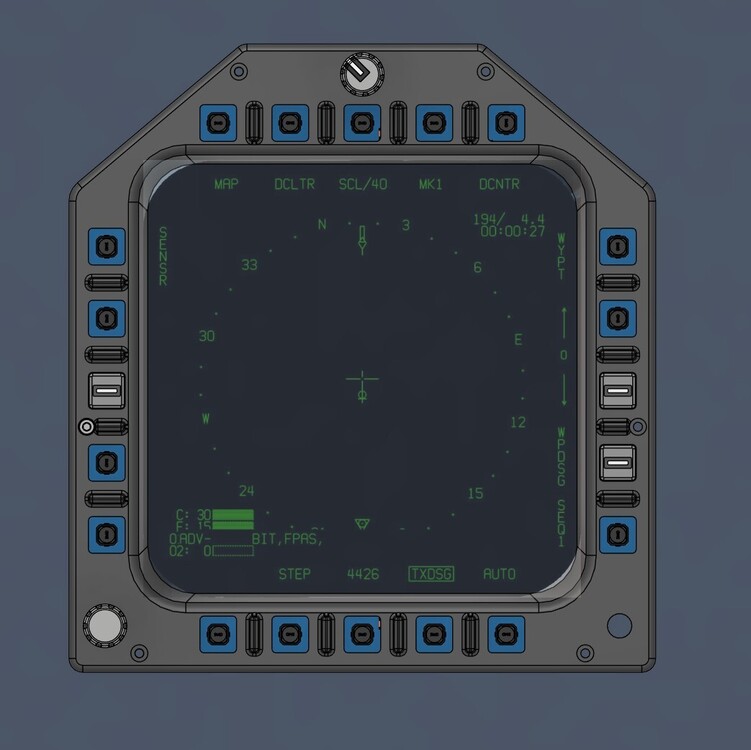

В разработке F-16 ICP. Как и предыдущие модели это упрощенная версия, без печатных плат, подсветки и т.д.

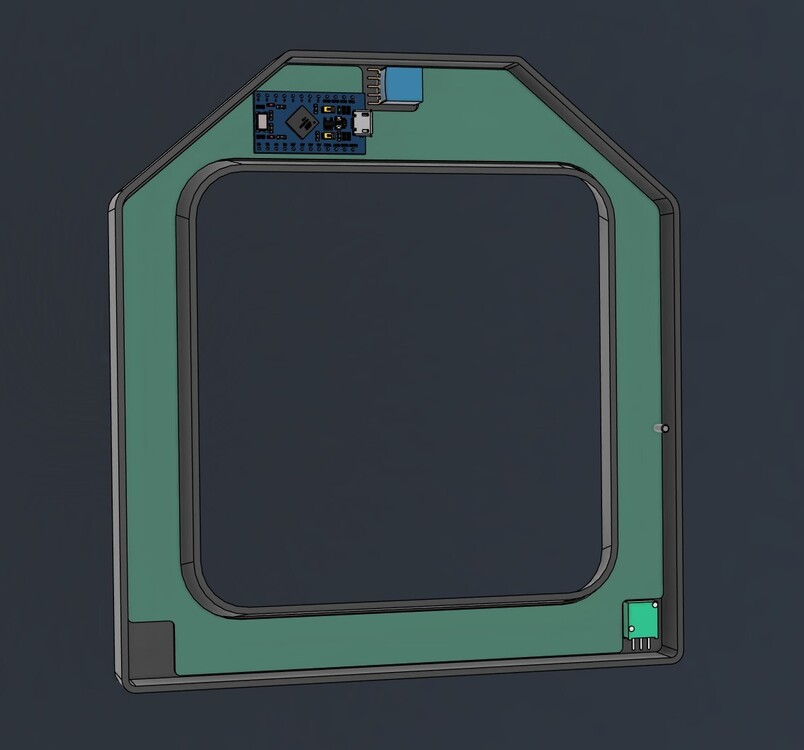

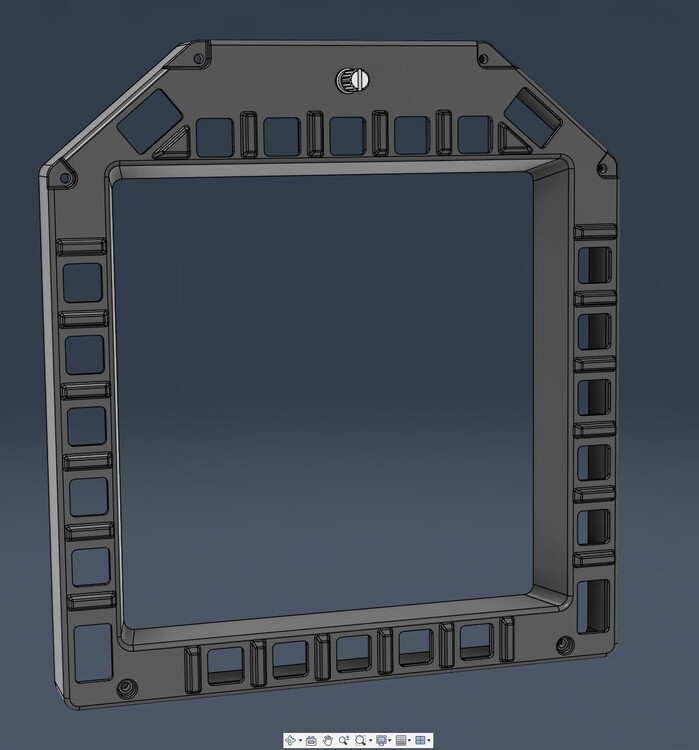

В разработке рамка МФД для А-10С.

Пульт САУ для МиГ-29

Попробовал смоделировать блок индикации СПО-15. В целом получилось достаточно близко к оригиналу.

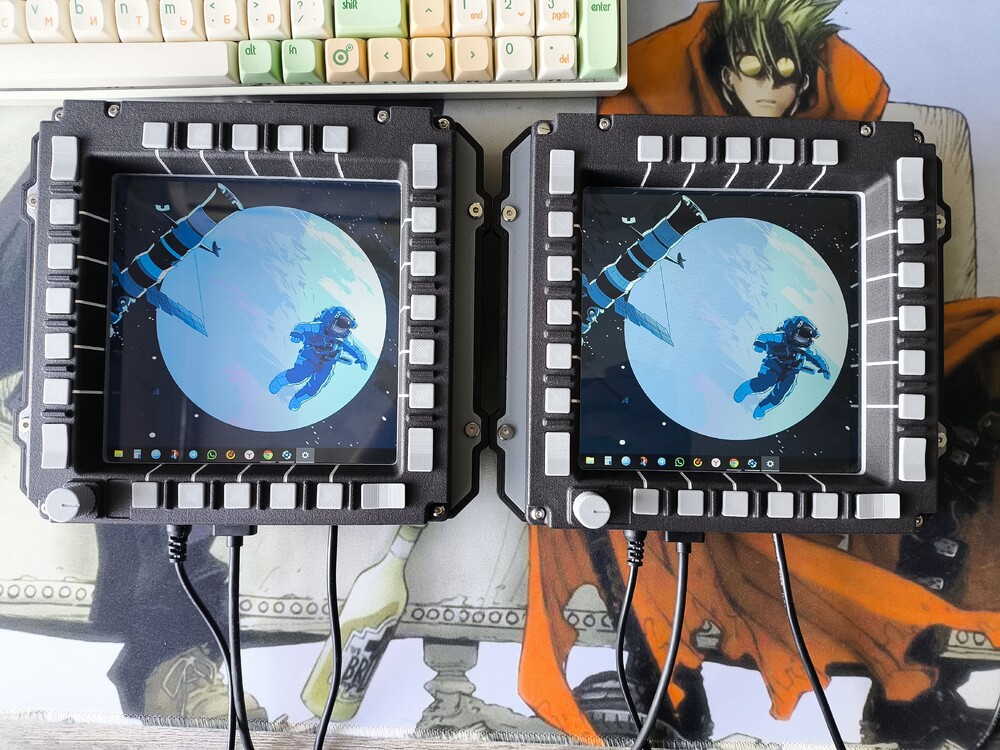

AH-64 MPD доступен для скачивания https://cults3d.com/en/3d-model/game/dcs-ah-64-mpd-mfd-bezel

No, I did not make the mfd bezel for the f-16.

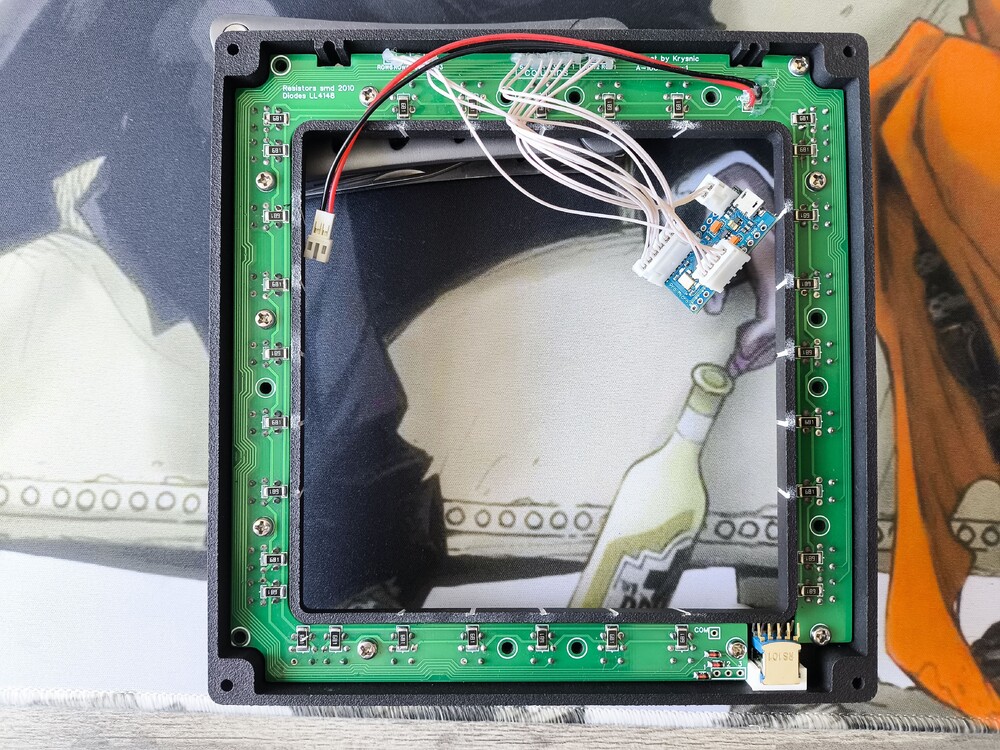

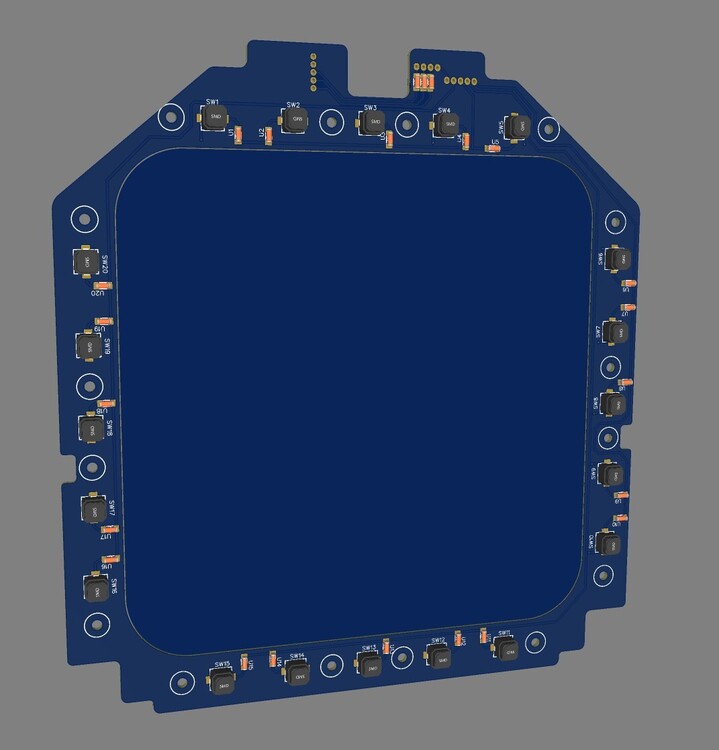

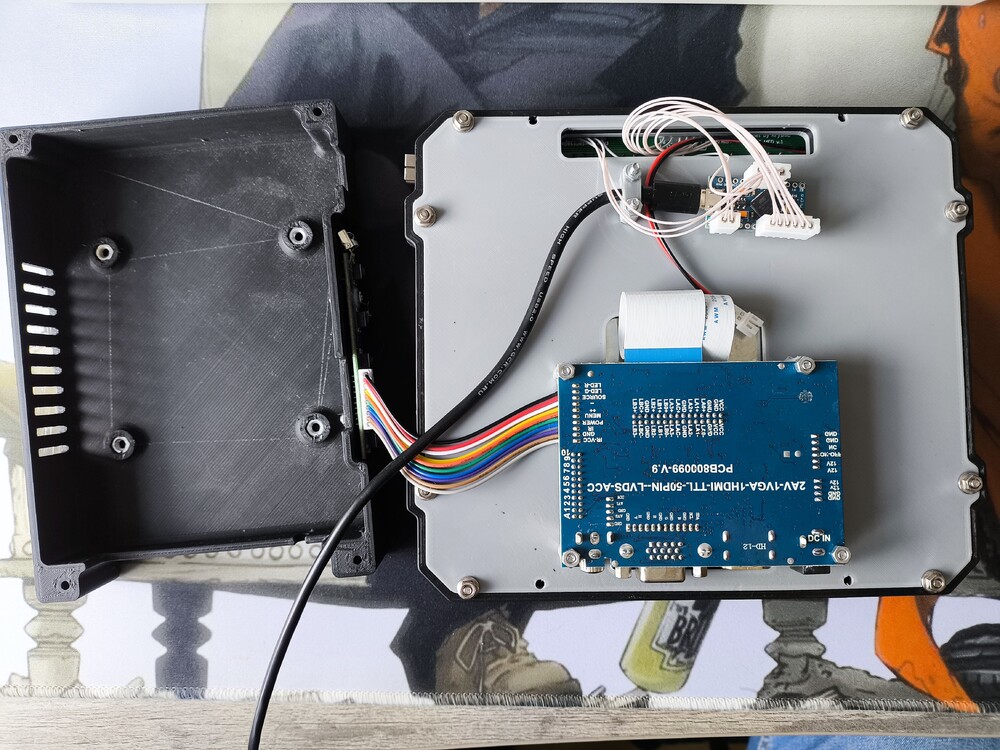

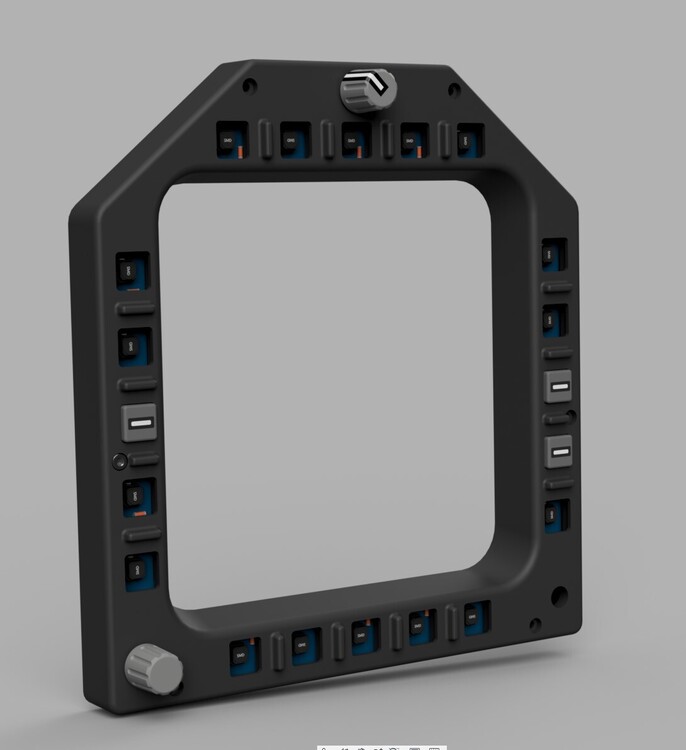

В разработке AH-64D Apache MPD Bezel. В качестве кнопок используются тактовые 6*6*4,3мм с двумя контактами.

Моделирую под настроение, решил сделать индикацию для МиГа. Габариты по корпусу 60*60мм., начало положено.

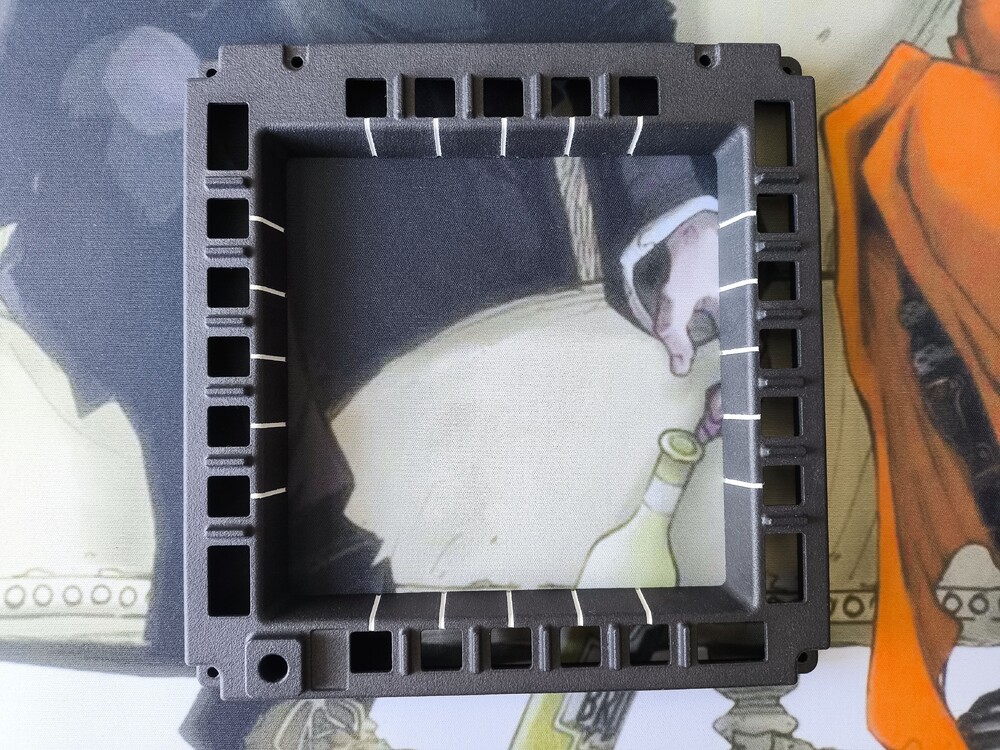

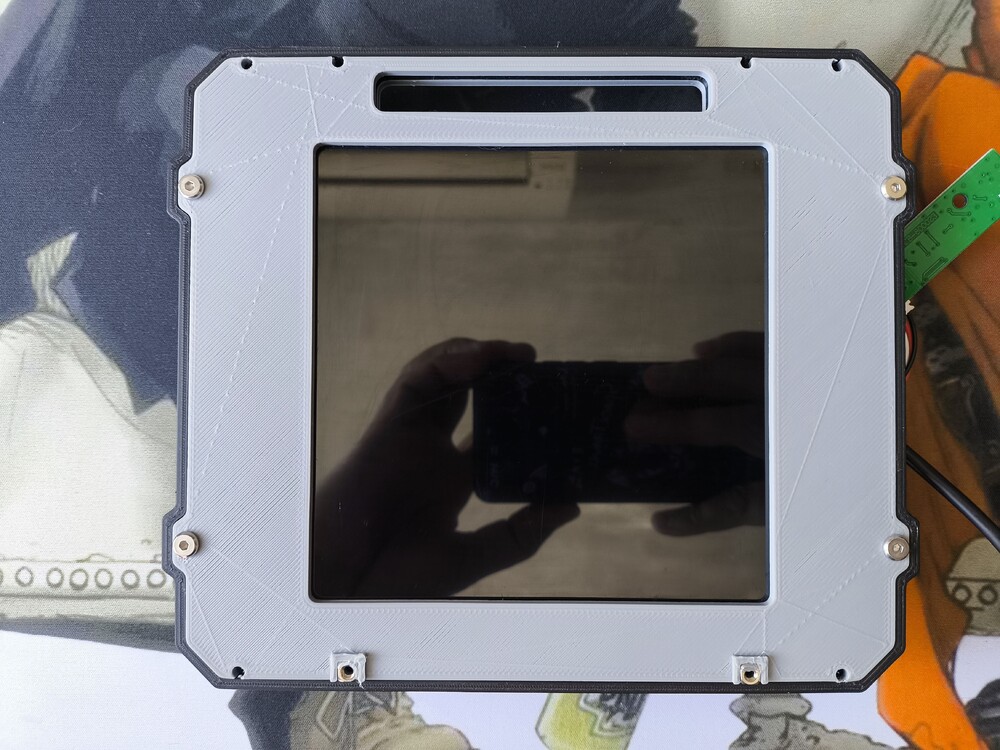

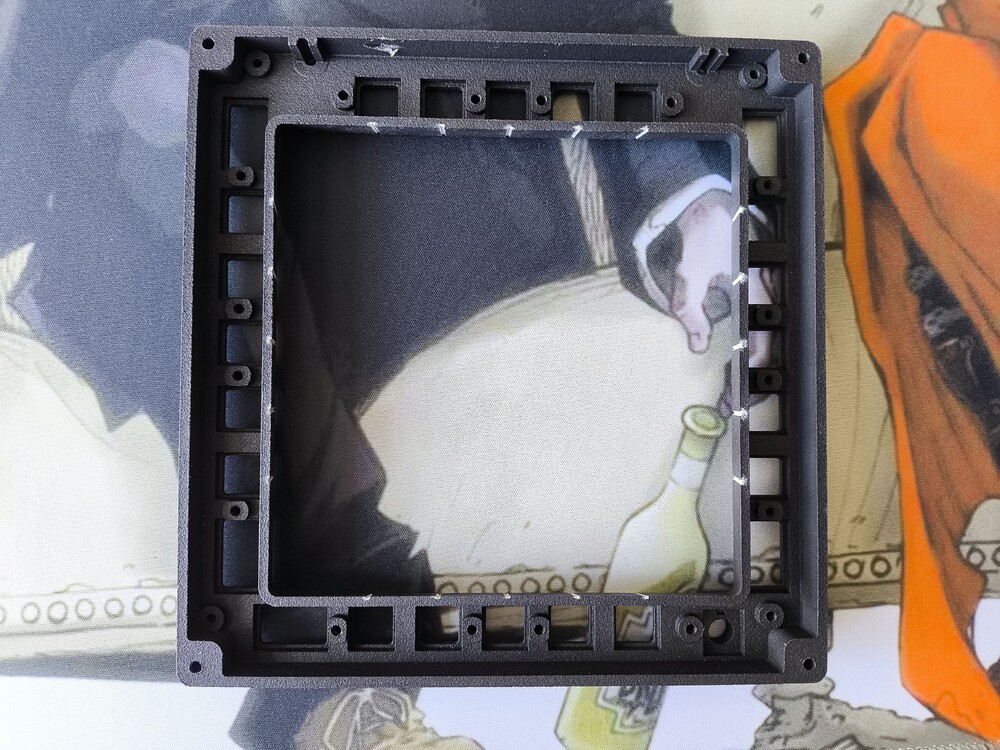

Более менее простая в сборке рамка МФД. Моделировал исходя из простоты в сборке и минимального количества компонентов. https://cults3d.com/en/3d-model/game/dcs-simple-mfd-ddi-ampcd-bezel
