Vladmode

Были и валялись на полу , покрайней мере КПП и НПП (ранние версии) , но если они Берёзу по драгметаллам не отдали , то за приборы можно и не спрашивать :)

Всё гениальное просто ! Молодец Володя !

Всегда пожалуйста ! Был в одной конторе , там где барахолят . Держал "Берёзу" в руках .Хотел взять у них для друга - не дали , сказали там серебро :) 0,00000003 гр. :) Дурак , надо было морду с коробкой отвинтить хотя бы ! Всё равно там родные лампы не будут использоватся .

Кстати , если надо , тут http://www.avsim.ru/forum/topic/22159-fotografii-paneley-i-priborov/page__st__520 выкладывал фото и размеры своёй "Берёзы" если надо .

ДА-200 вообще конструкция внутри сложная - надо переделывать всё . Мне немного повезло - попался ДА-200И с тренажера . Внешне такой же - внутри 3 сельсина . Впринципе оживление его не должно представлять сложностей - посмотрим . По конструкции бленкеров - к сожалению конкретных фоток нет , так как в основном конструктивно бленкера собраны на миниатюрных соленоидах , собраных сразу за шкалой , и иногда подход к ним ооочень непрост . Да и разбирать смысла нет - нашел два провода снаружи , подключил и работает .

К сожалению , конструкция настоящих приборов такова , что их оживление может идти по двум путям : 1 - Оживление по родной схеме (с минимальными переделками , кроме манометрических - там нужно однозначно всё внутри выбрасывать) , либо 2- так как делают киевляне (Bird) - Максимальная внешняя копийность - внутри всё своё. Первый вариант для тех , кто не настроен на массовое производство , но уделяет большое внимание натуральности . Последний вариант подходит для серийного производства , но внешнее сходство зависит от Ваших умений и возможностей . Я пошёл первым путём .

Так они в реальных приборах и реализуются .Только соленоид может иметь немного другую конструкцию , а принип тот же .

Процесс движется - молодец Володя - супер !

Спасибо - буду вникать.

Хотелось бы , если можно , посмотреть схему контроллера "Берёзы" - чё-то не нашел её . Видел только плату со светодиодами , конструкцию табло . А самого контроллера на нашёл . Спасибо за ранее .С ув.Влад.

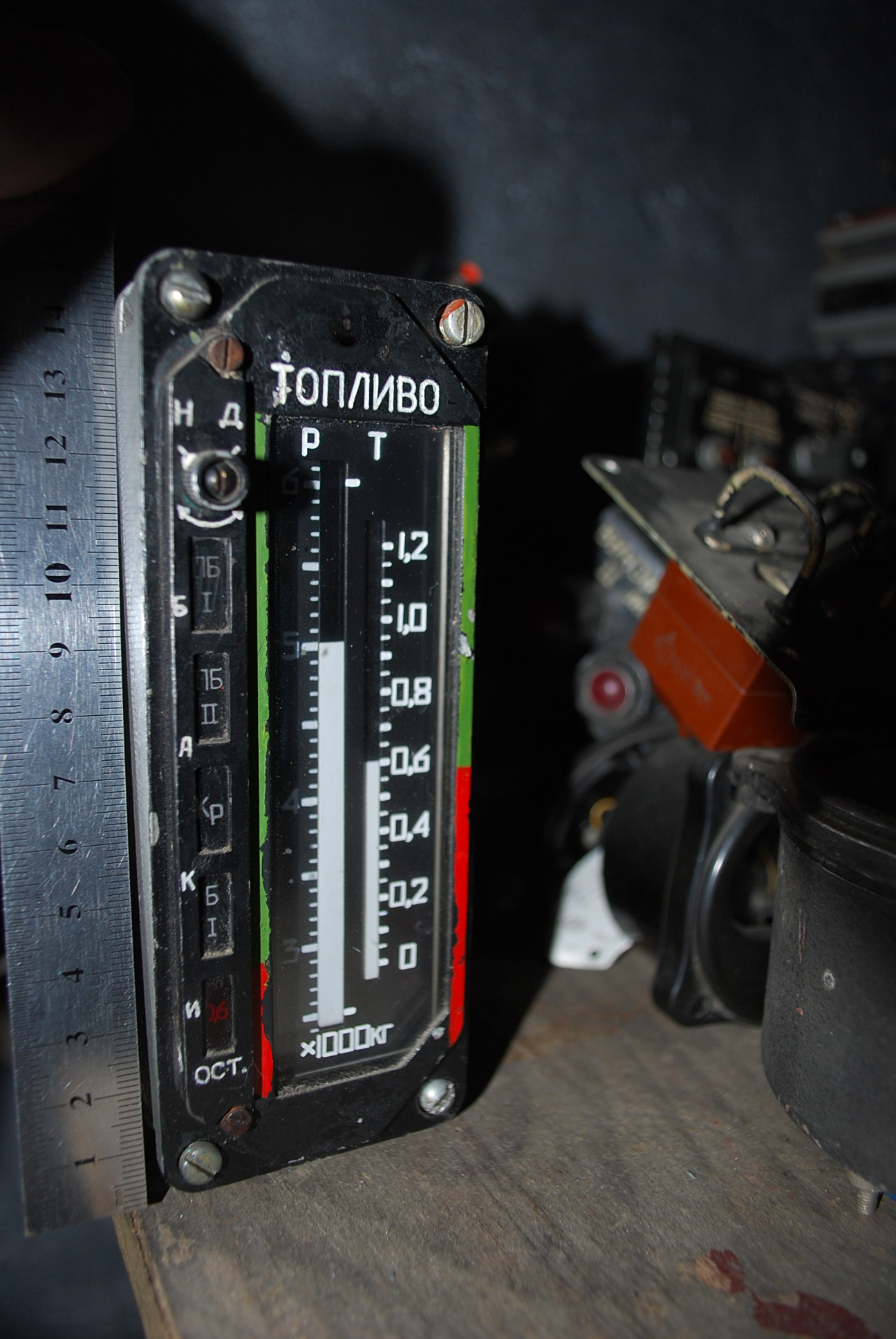

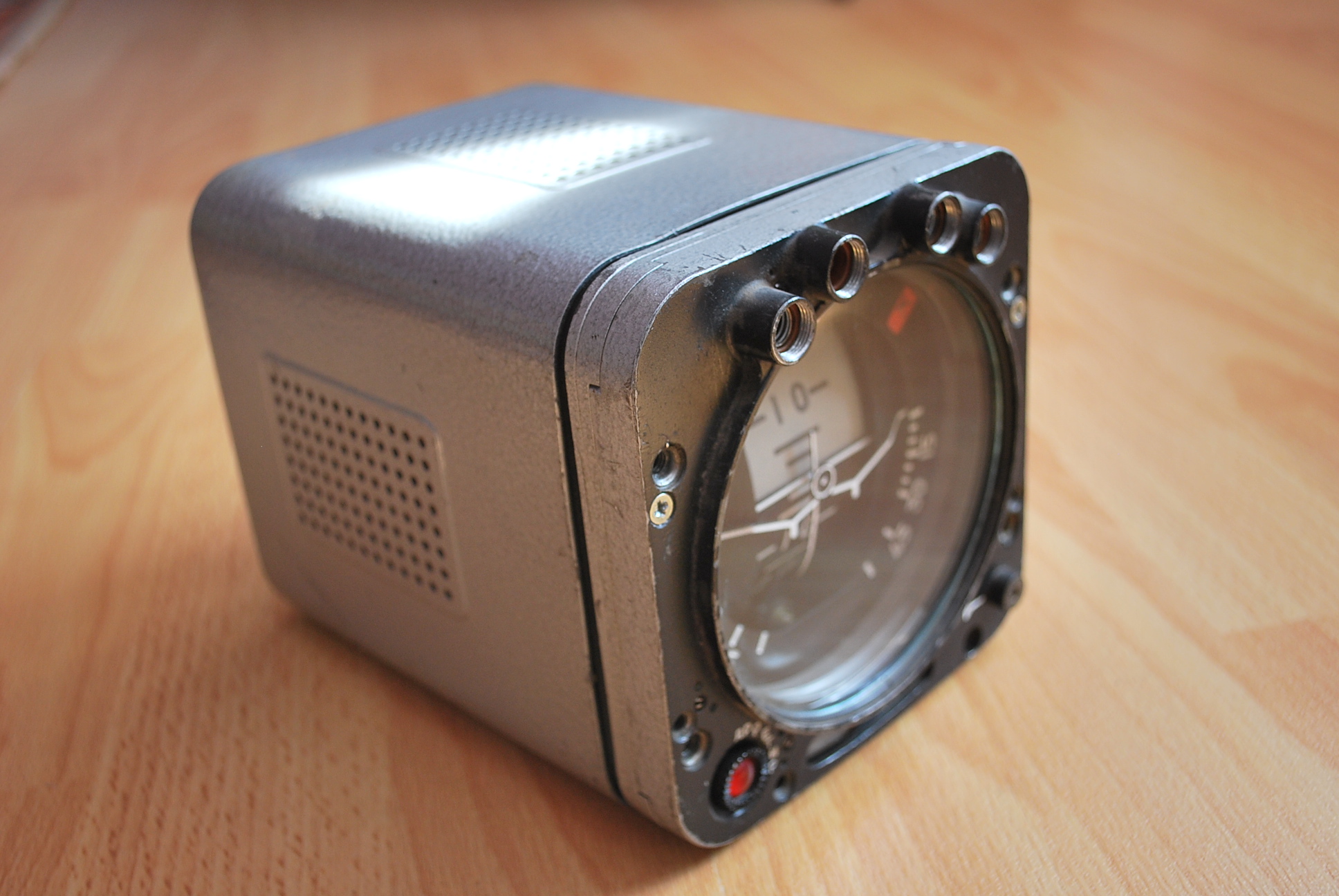

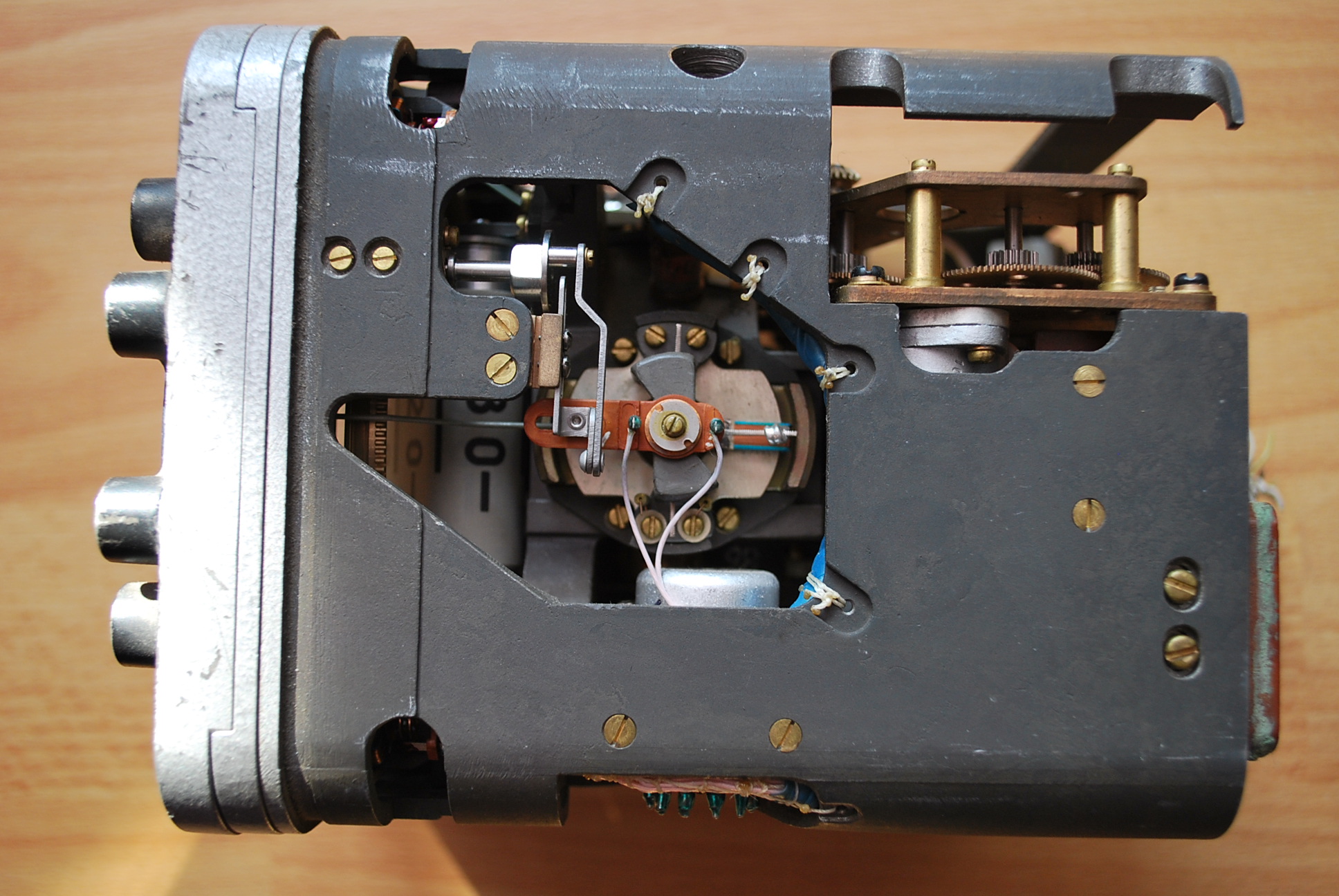

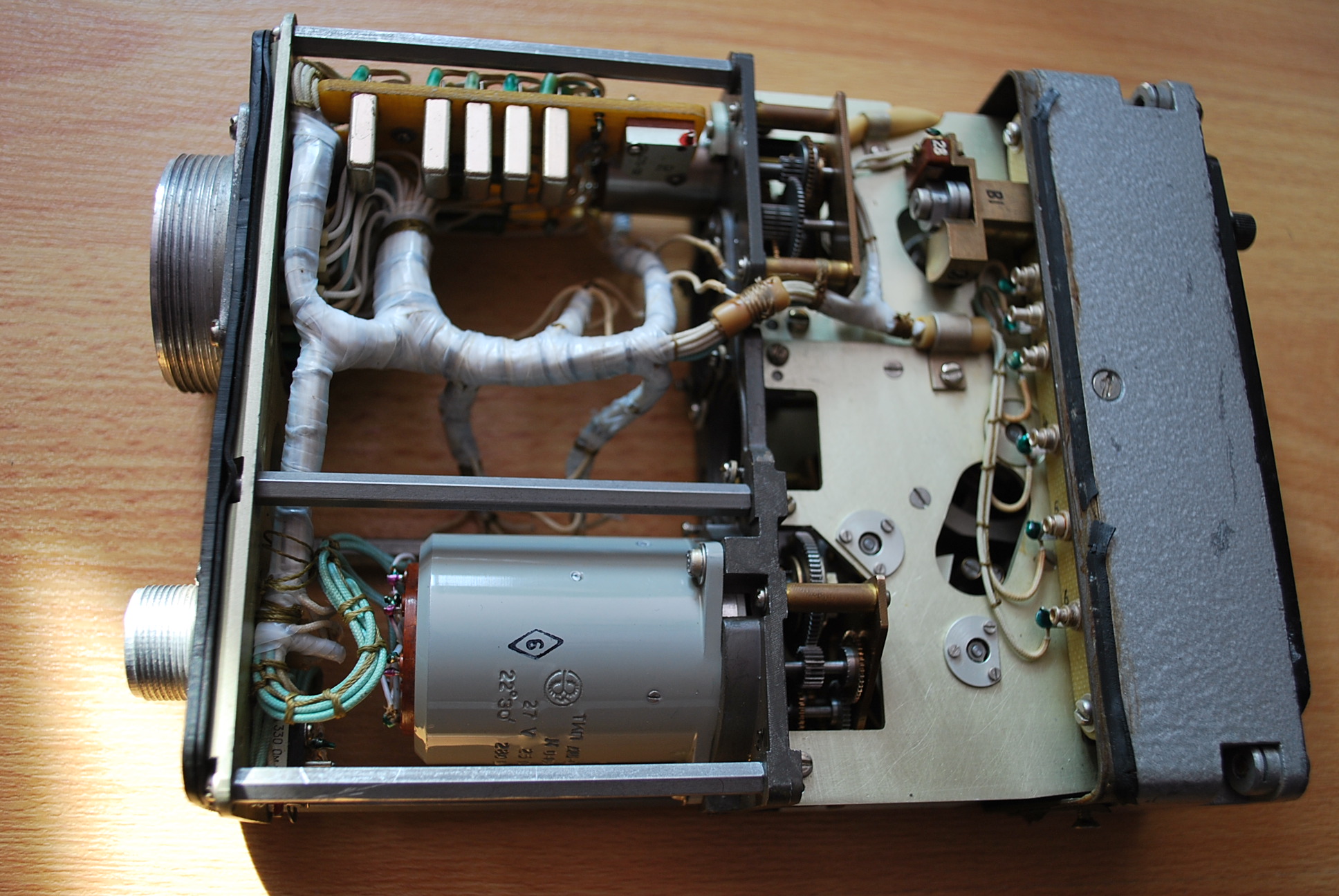

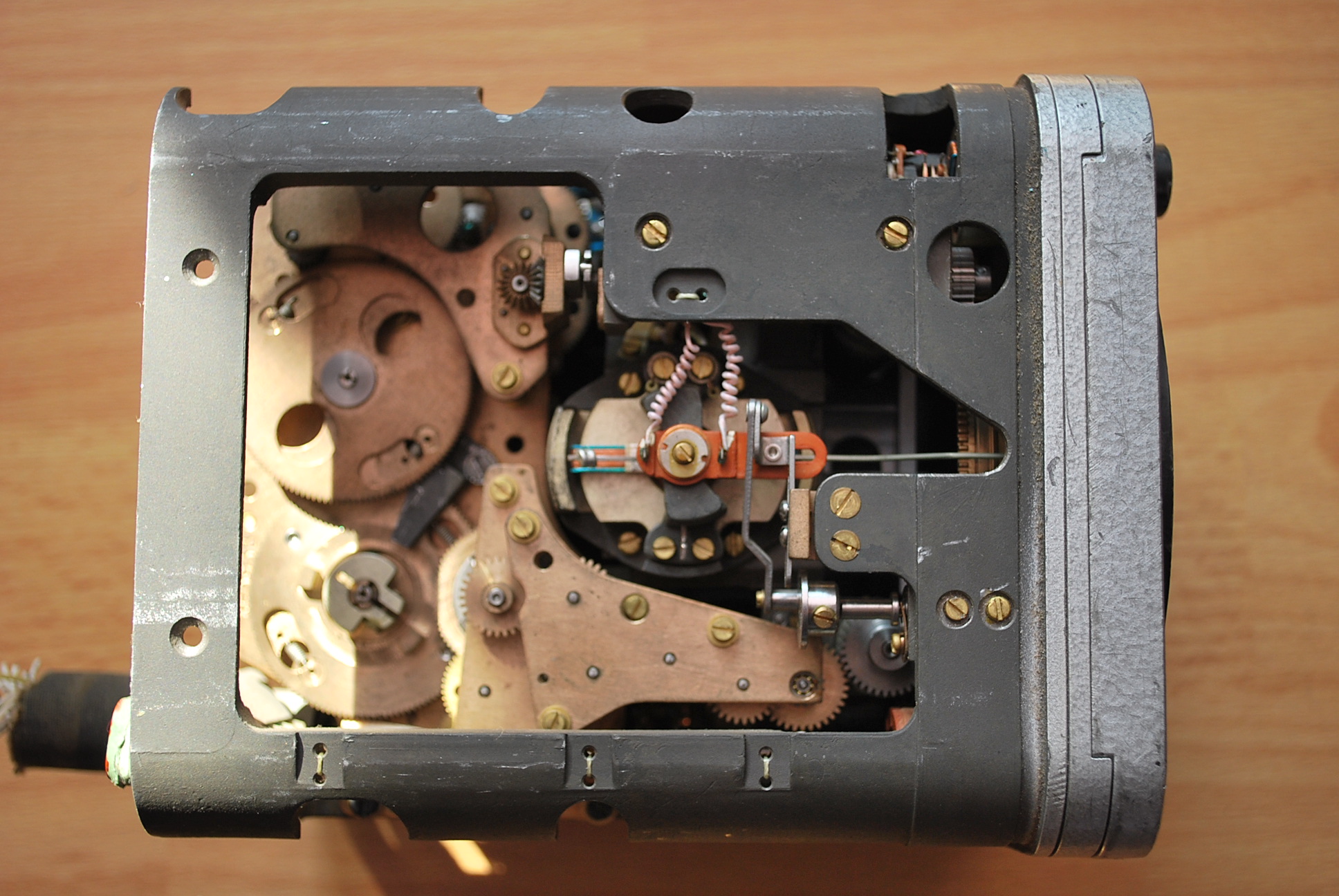

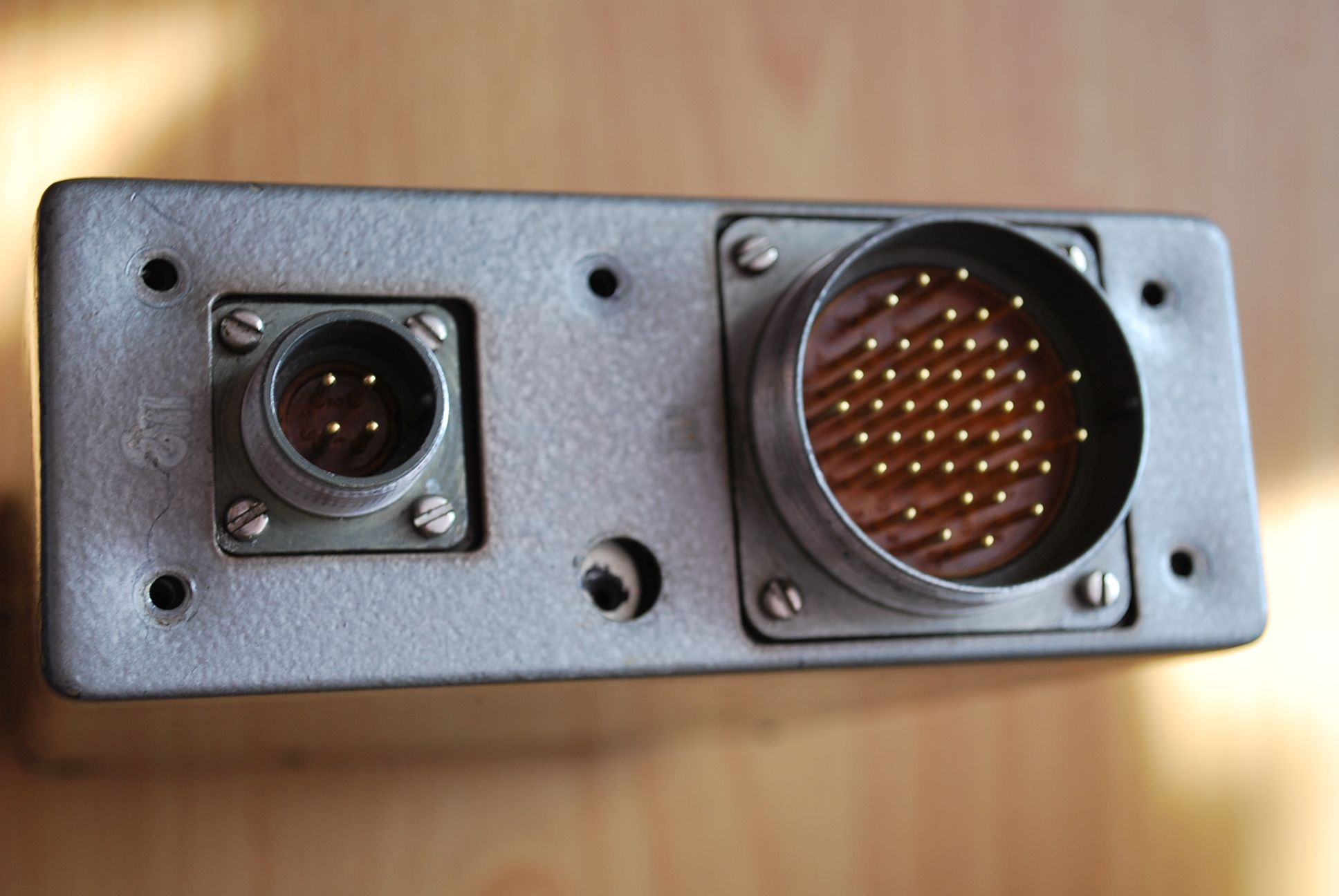

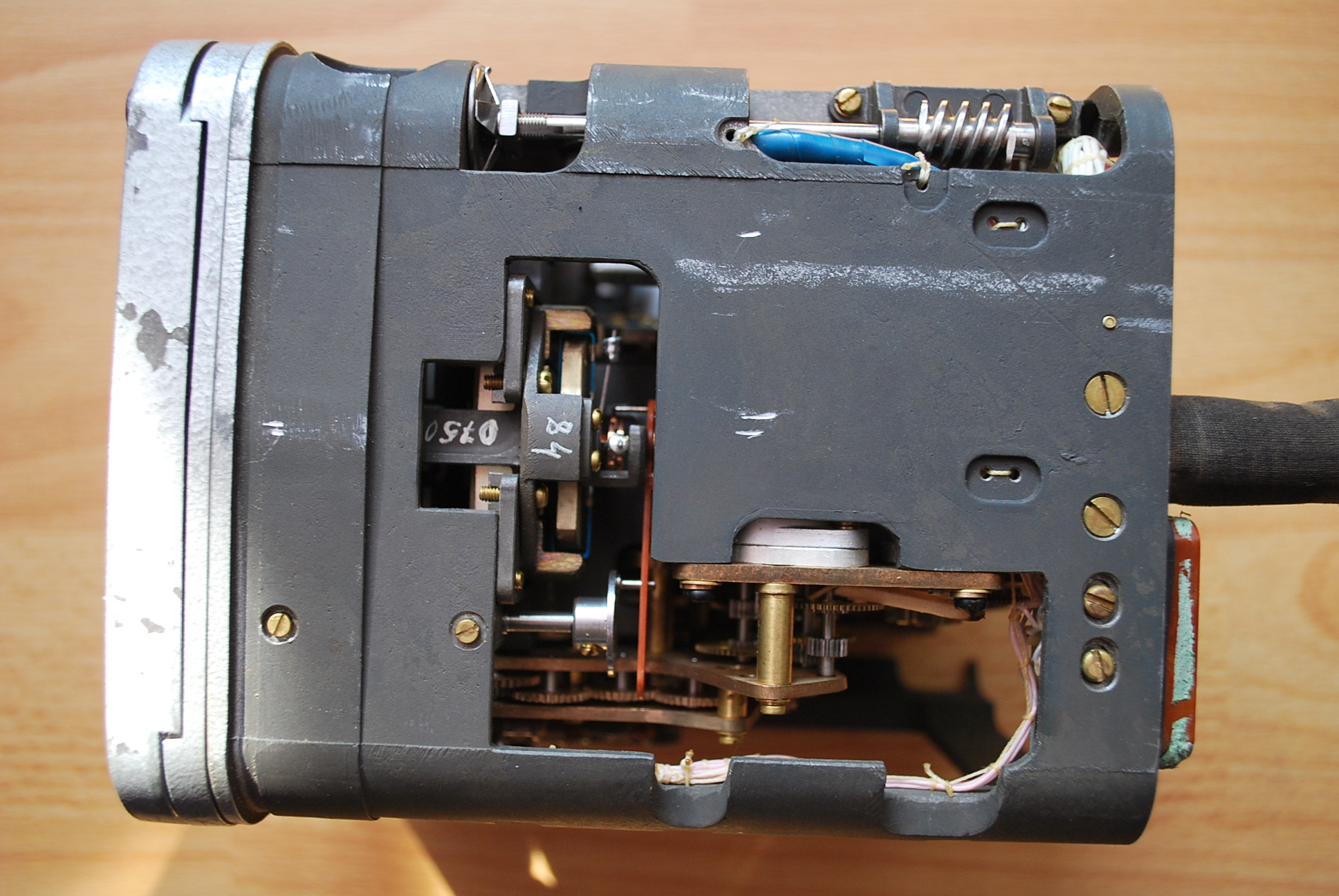

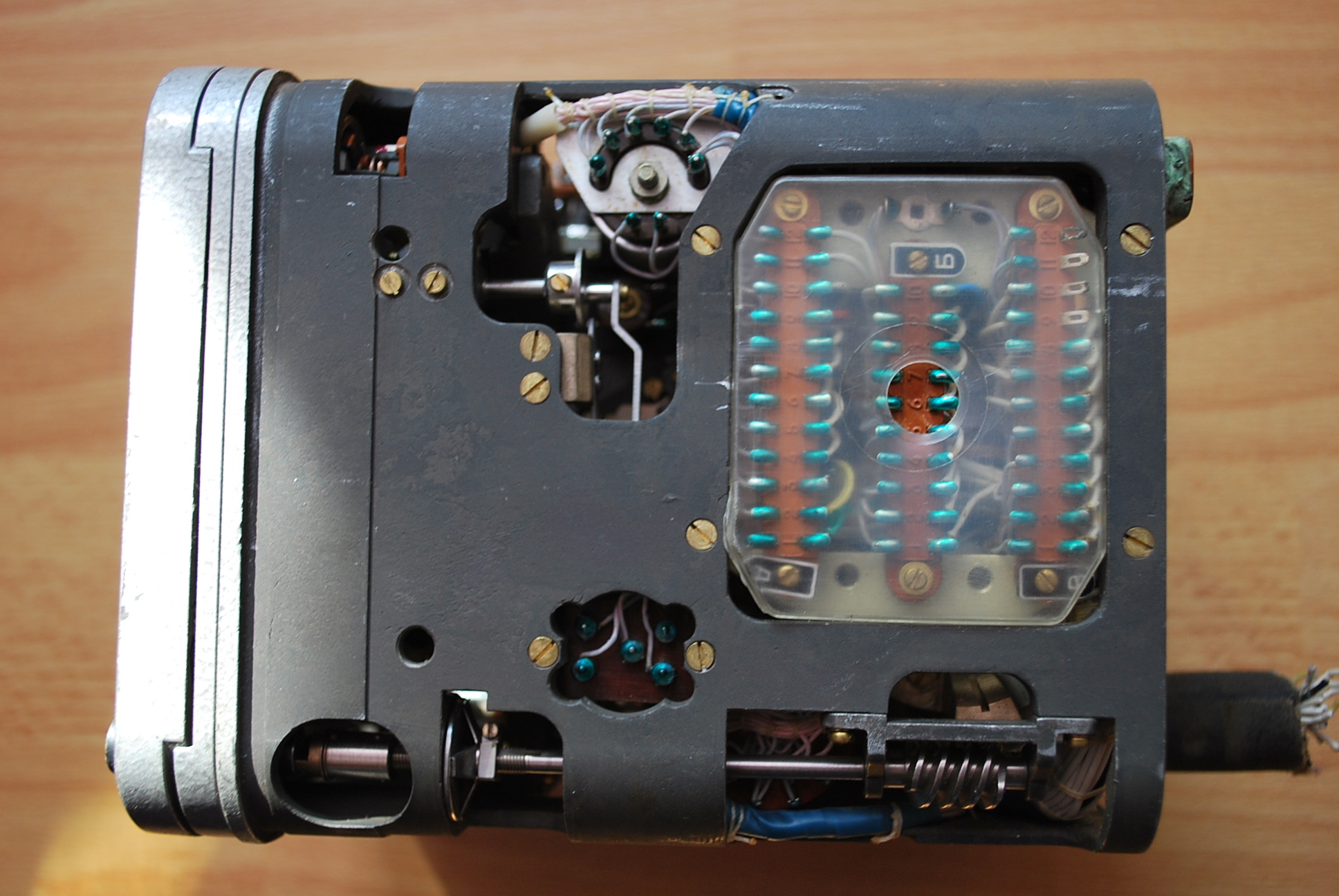

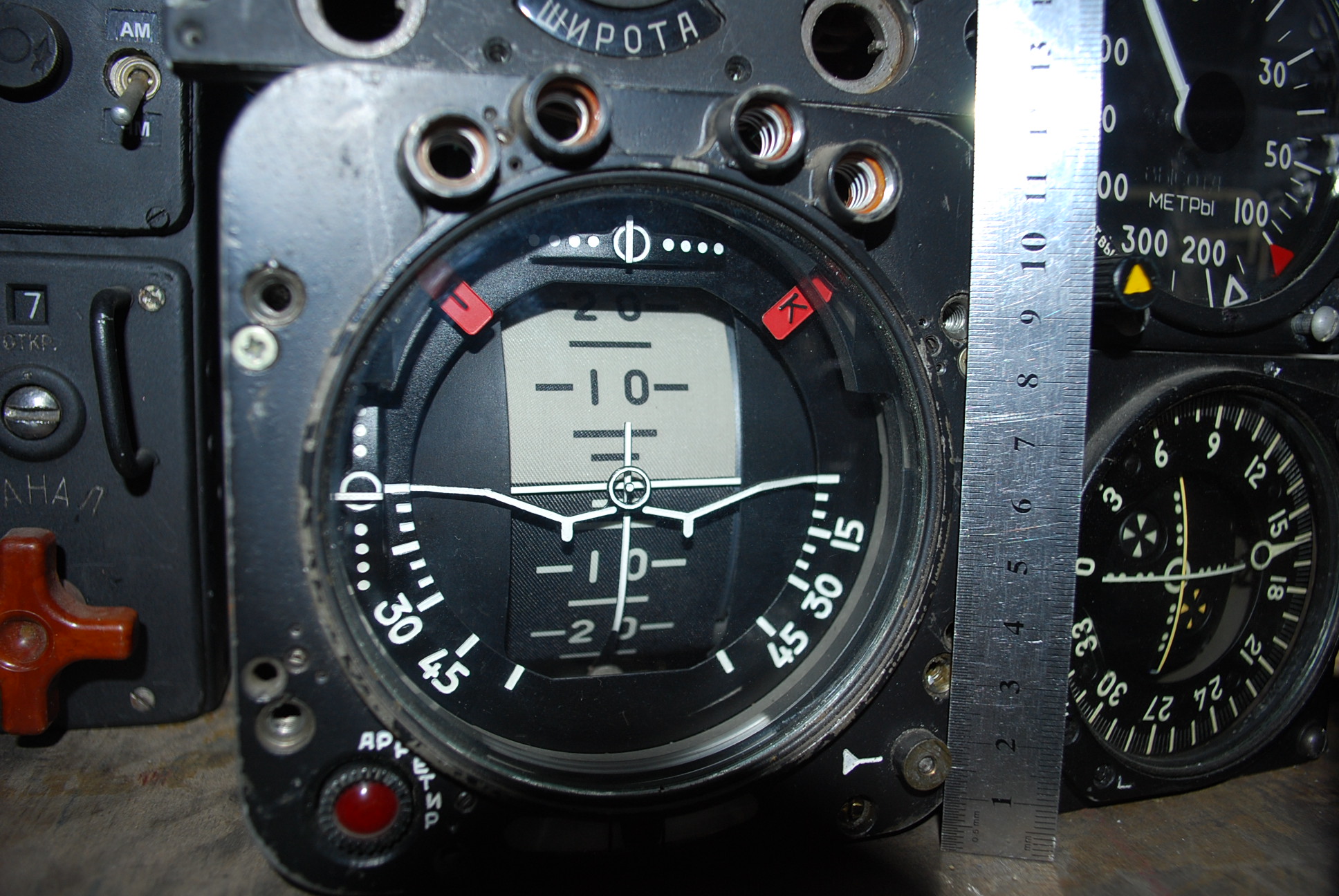

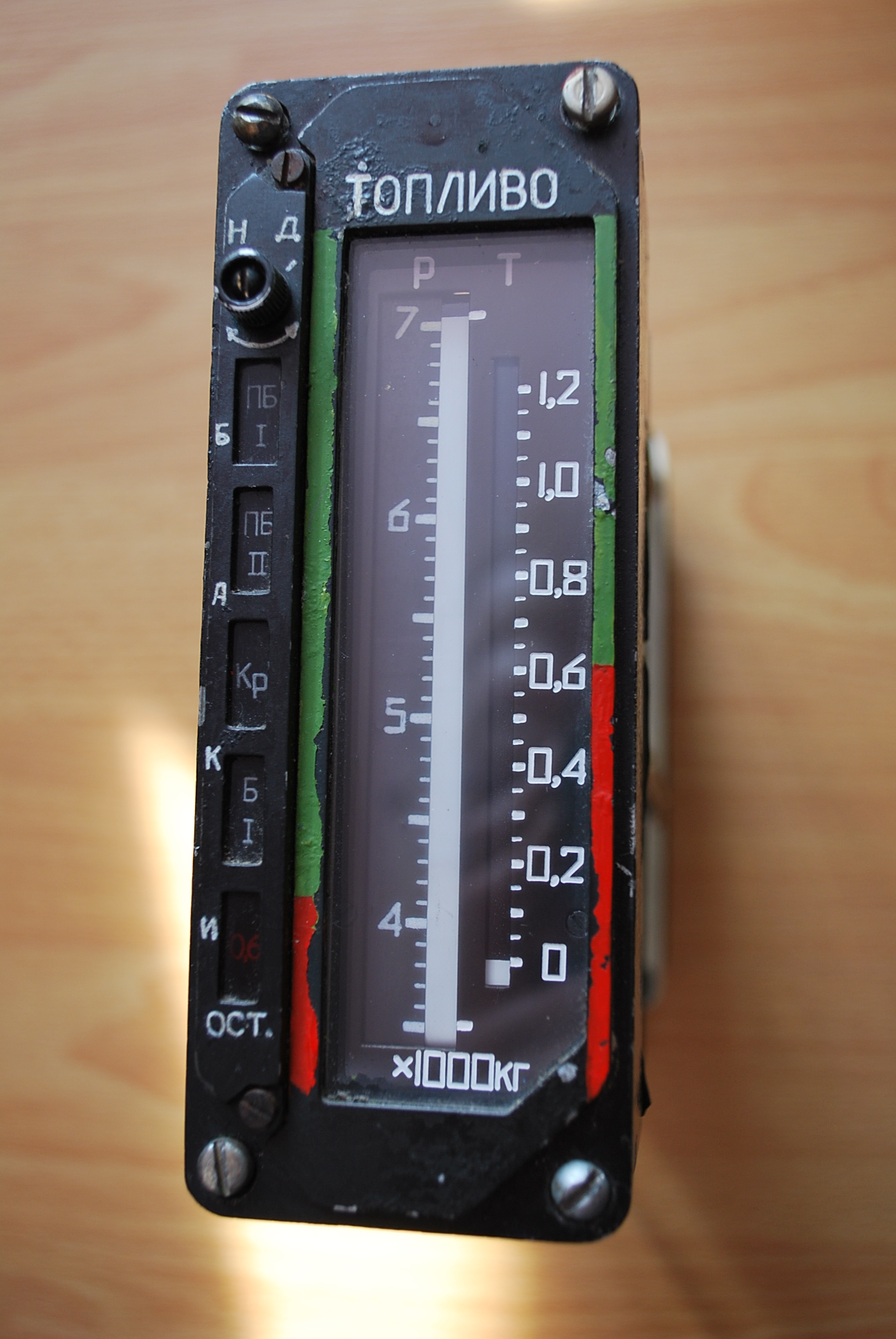

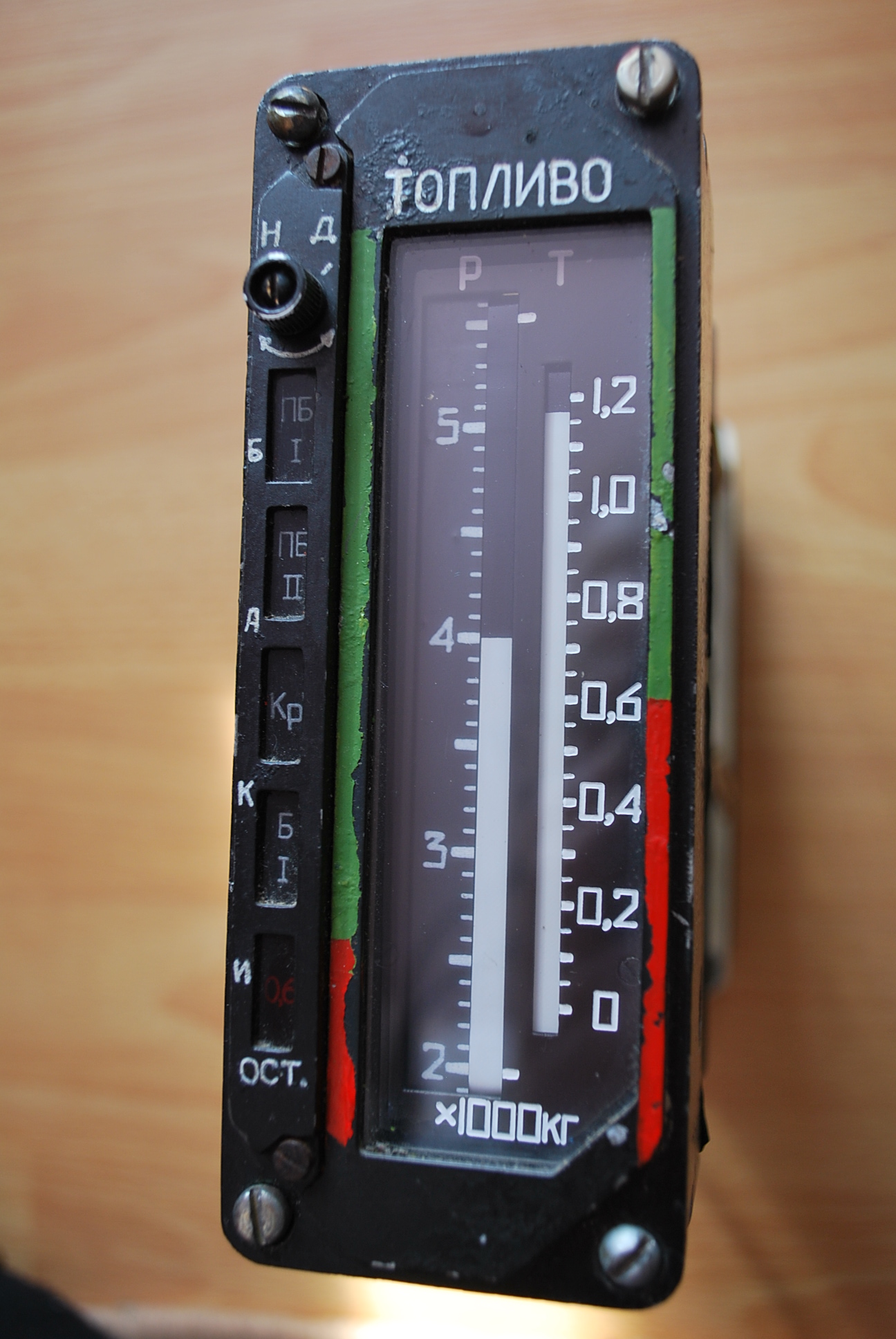

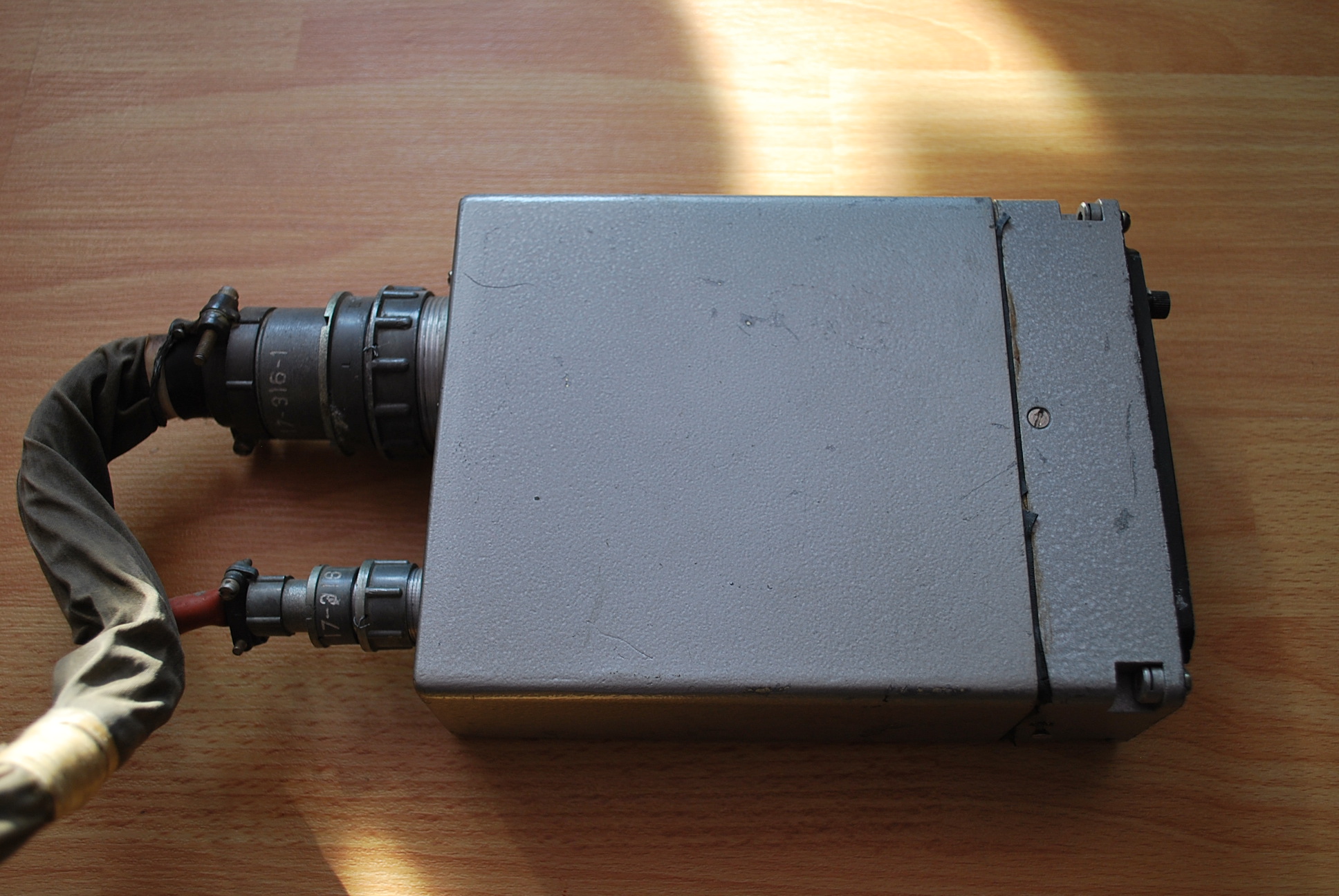

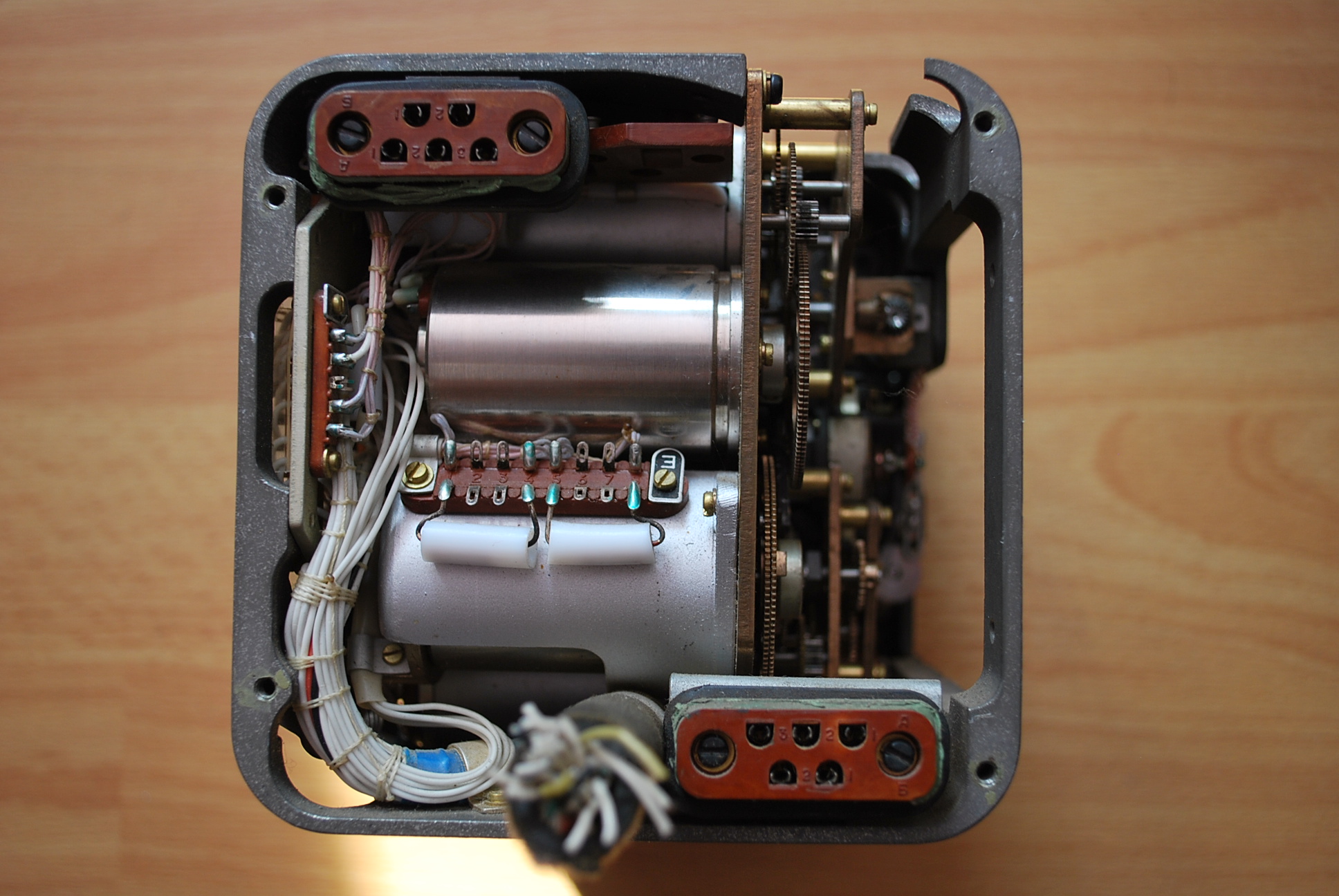

В указателе ИСТР отсутствуют резисторы обратной связи (сняты для оживления других приборов) , в КПП отсутствует плата усилителей (крепилась сзади). В указателе "Р" , ленты движутся навстречу . Цифры вниз - столбик вверх , и наоборот . Для расширения масштаба отображения . Очень лихо придумано . Приводится в действие шаговым двигателем .Указатель "Т" движется только столбик .

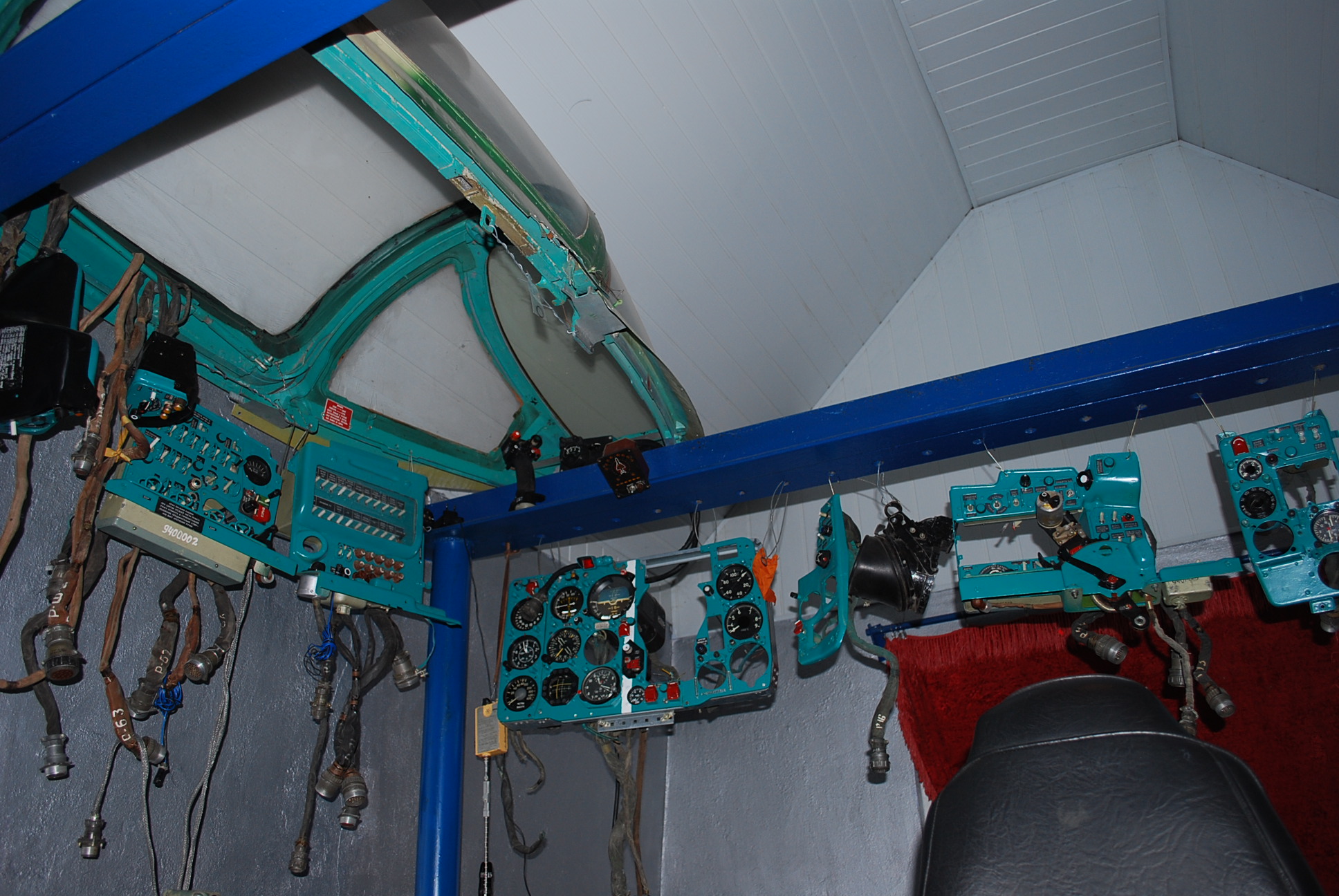

Вот побырику сбацал . Ну и собсно под будущий проэкт под ЛО висят панельки и всё остальное :)

OK ! Побежал фоткать !

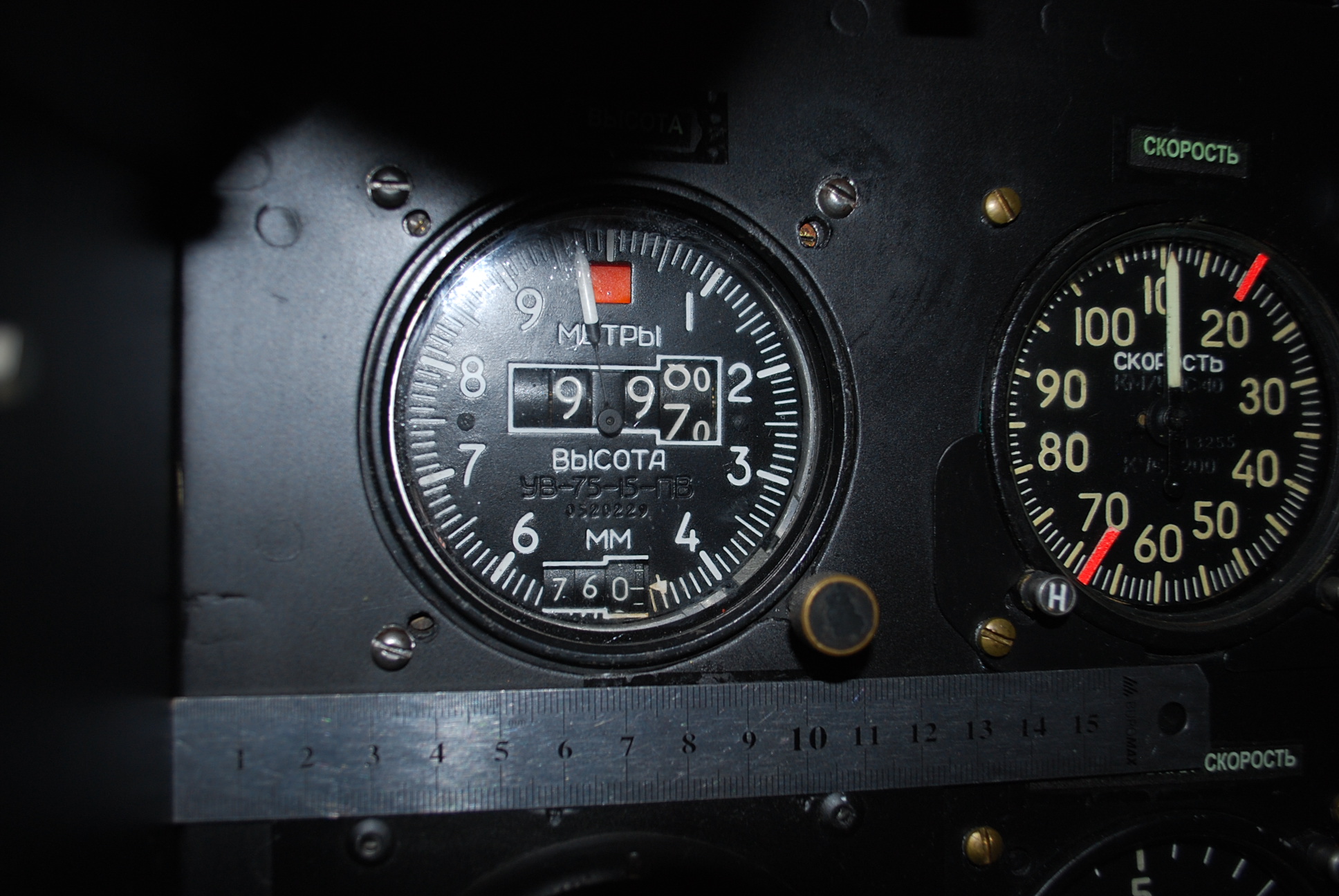

Молодцы ребята ! Супер! Переодически просматриваю ваши ветки на Сухом . Думаю тоже замутить под ЛО кабину , только всё под МиГ-21 , так как почти всё есть : панели , фонарь, приборы , прицел , РУС,РУД. Кстати если надо фотки Берёзы, КПП , ДА-200 , ИСТР (топливомер-расходомер) - есть в личном пользовании , могу сфоткать в разных позах с линейкой , и выложить эту камасутру :)
