В принцыпе заметил тоже самое, кроме (1) и (6) и коментарий не понял. В каком смысле "закручена винтом"? Судя по сечениям - там от гаргрота к крылу небольшой радиус. А что не так с хвостом (9)? И еще пара вопросов по поводу чертежей: 1). 4+ - это те что на превьюхе в левом верхнем углу. У них сечения не совпадают с видами сверху и с боку(точнее они совпадают по внешним габаритам, но расходяться по изгибу профиля(ширена гаргрота и кабины)), во всем остальном, по моим исследованиям, они наиболее приемлемые для моделинга. Я не прав?? 2). Михеева - это как я понимаю нижний левый угол... Насколько они точны, и насколько они соответсвуют УБшке? Сразу бросаетсяв глаза его ориентация - на фотках он выглядит "присевшим" на хвост, а на чертеже он ровный. Контур гондалы также ровный, а на фотках они выглядят слегка изогнутыми, ну и прочее.. По моим наблюдениям у УБ гаргрот за кабиной выше, точнее опускаться он начинает чуть дальше, потому прогиб гаргрота у УБ гораздо более выражен чем у 9-12... Так ли это, и насколько остальные части у них сходны? Насколько вообще эти сечения полезны при моделировании МиГ-29УБ?

А ты не мог бы указать на неточности более конкретно? Чтоб другие могли учесть их в своих моделях. Спасибо.

К сожалению не русский вариант, но вполне детально: http://www.hunavia.hu/

Вот ссылка на фотоальбом. http://mirageswar.com/aircrafts/aircraft_after_ww2/ussr_aircrafts/28095-mnogocelevoj-istrebitel-rossii-mig-29-mikoyan-gurevich-mig-29.html Там много фоток разных 29ых МиГов. В т.ч. качественные фотки УБшки с разных ракурсов.

2 -flank Посмотри вот это: http://www.cardarmy.ru/forum/viewtopic.php?t=1860 по моему как раз то, что тебе нужно. Либо: http://allday.ru/index.php?newsid=28810 или http://www.cwer.ru/node/42465/ - то же самое в виде книги в формате PDF

Здеся я. Пиченьте:)

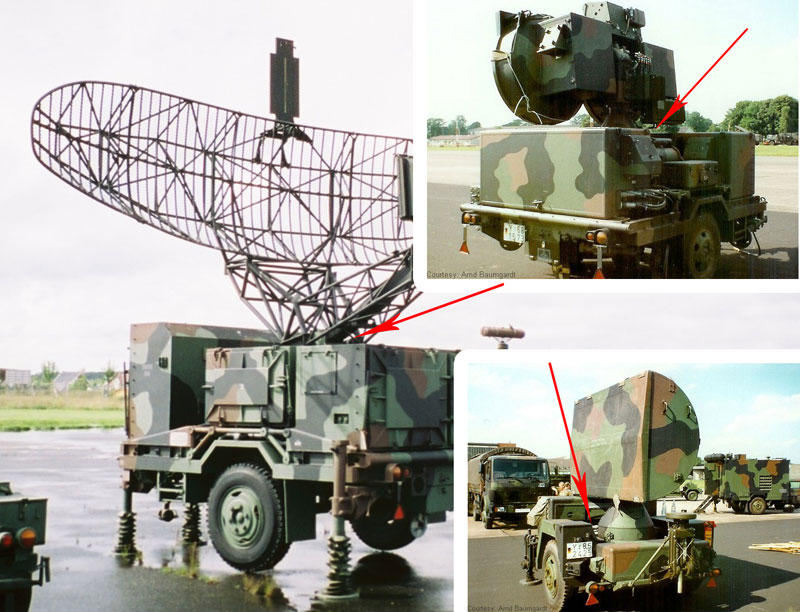

Not evrey rivet. Just common form but clearly to understand. I mean, I need to model rotation platform where gantry is(see picture below), but it is not seen in any of my pictures.

Hello. I’m creating Models of SAM Hawk complex and I lack for reference material. Photos that I found in Web do not give enough information. If you have blueprints or photos of Hawk vehicles, and especially of those parts of them that are hidden on the usual photos, and you can share it - your help will be invaluable. Thank you in advance.
