У меня тоже с САПР неважнецкие лады, но в принципе, что нужно уже освоил. Попробую на днях выложить свои "художества". Пользуюсь SolidWorks, довольно приятная штука. Пробуй, да и в Интернете масса уроков, я в основном так и учился. Что касаемо мелкомодульных червячных фрез, они не такие уж и дорогие, примерно 25-30$ штука модулей 0,4 и 0,5. Пока для мною нарисованных приборов других модулей не нужно. Но тут есть засада - для червячных фрез нужен специальный станок, где обеспечена синхронизация вращения шпинделя и поворотной оси станка. При обработке червячными фрезами шестерни получаются качественнее, чем если их делали наборными фрезами. Для наборных фрез достаточно примитивного фрезерного станка и делительной головки. Все это конечно очень сложно, например в свой недостроенный еще ЧПУ я вложил уже больше 1500$, но иного выхода не вижу. Тем боле на ЧПУ можно изготавливать и корпусные детали приборов, панели, кнопки и.т.д... В общем крайне нужная штука. По SolidWorks могу помочь в пределах моих знаний - спрашивай! P.S. Главная проблема - полное отсутствие времени, работа ненормированная, выходных практически нет, да и еще юный вирпил :) подрастает и забирает себе все мое вечернее время!!! Но свою идею о приборах не оставляю!!! P.S. Одна червячная фреза одного модуля режет шестерни с количеством зубцов от 6 и до бесконечности наверное!
-
Владимир. Для рисования шестерен я использую Geartrax и Solidworks. Шестерни рисуются быстро и правильно. Большой разницы в том, как будут выглядеть шестери в разных CAD я не вижу, ведь при их производсве ( кроме лазерной резки по контурам ) используются стандартные червячные или дисковые наборные фрезы соответствующих модулей. Именно они при фрезеровании задают необходимые парамеры зуба шестерни. Вот для этого в том числе я и собираю станок с ЧПУ. Иного выхода, для штучного и дешевого способа изготовления мелкомодульной шестерни я не вижу.
-
Отличная работа! Браво!!! Наконец то для Lock On приборчики стали оживляться! Респект и уважуха разработчикам!!!:) Так держать!!!
-
Шрифты бы точнее подобрать!!! Хотя с ходу я от настоящего не отличил :)
-
Да, про высотомер забыл! Пока он разобран. Но я его уже образмерил и в SolidWorks нарисовал процентов на 50, имею ввиду имитатор баровысотомера. Прибор очень сложный с кучей шестерен. Но тем он и интересен, что так сложен конструктивом. Переделал в нем все редукторы, в итоге самая маленькая шестерня получается с модулем 0.4 15 зубцов. Прибор должен полностью имитировать настоящий, вот только для LockOn это избыточно, т.к. задатчик высоты реализовать наверное невозможно в этом симуляторе, но как говориться - пусть будет! Есть мысль разориться и заказать все шестерни в металле, а потом освоить изготовление этих шестерен методов отливки в силикон, разумеется под вакуумом (прошу комментировать этот момент, может у кого есть уже опыт). Большое желание сделать все это хозяйство на приборных шаговиках (миниатюрные, со встроенным редуктором, низкое напряжение питания, малые габариты, в общем масса плюсов!!!) Очень разумеется надеюсь на вышеупоминаемый контроллер!!! Совсем я туп в программировании микроконтроллеров :) Поэтому всячески буду содействовать. моделистvv - если какой прибор нужен в первую очередь, говорите - вышлю!
-
Ну вы монстры!!! :) Полностью рабочий имитатор - круто!!! У меня есть еще несколько приборов от Су-27, могу так же вам их передать (приборы на фото обведены красным), но чуть чуть позднее, я пока их не образмеривал. Планируете ли делиться конструктивами имитаторов со всеми или будете уходить в коммерцию? При любом раскладе - уважаю Ваш труд!!!
-

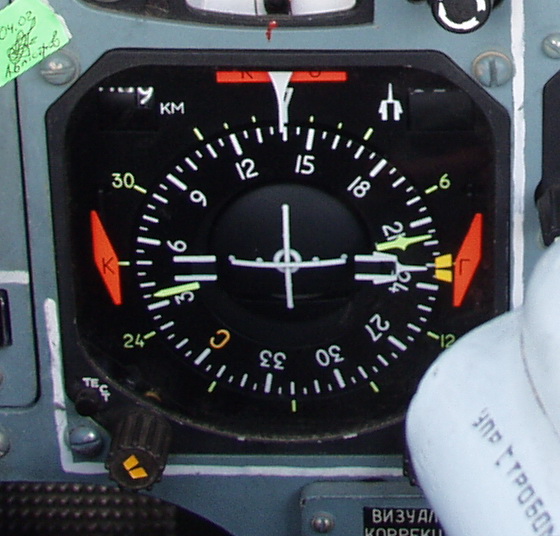

Очень интересуют конструктивы и точные размеры приборов КПП-72 и ПНП-72, или точные размеры хотя бы лицевых частей, вплоть до размеров шрифтов!!! Может у Вас быть есть возможность сделать фото внутренностей? Лично я буду рад такой информации.
-
А почему нельзя поставить родное стеклышко? Имею ввиду доработать его, отрезать от родной крышки лампы кремальеры? У меня, если что есть еще пара таких приборов в запасе :) Или это уже полная копия высотомера?
-
Моя мечта - кабина Су-27!!! :pilotfly:
-
Спасибо! НиРеАльНаЯ КрутЬ :) Здорово!!!
-
:( Ссылка не открывается! 250$ дороговато, но подумать можно. Если можете уточните, остался ли у него прибор? Спасибо!
-
Если не сложно, дайте ссылку! Оживить родной наверное проще, но вот где бы его прикупить подешевле!!! :) Видел у киевлян имитатор, правда только фото - впечатляет!
-
Все равно найду эти приборы :) Очень любопытно, как они устроены и реально ли сделать имитаторы!!!
-
Vladmode В той контре, что барахолят нет ли таких приборов: то ни где найти не могу, а где есть то за совершенно дикие деньги!
-
моделистvv Спасибо за ваши разработки и открытость темы! В качестве поддержки могу подарить Вам два прибора от Су-27 (вчера пришли по почте :)) Указатель высотомера А-034-4 и указатель температуры газов УТ-7А, у меня их по две штуки. В приборе А-034-4 есть бленкер, но пока еще не ковырял как там он работает.
