visotka Posted May 30, 2019 Posted May 30, 2019 Немного забегая вперёд,хочу озвучить ещё одно решение. Хочу попробовать еще раз маленький проектор вместо дисплея. Почему еще раз, потому что я его уже пробовал, но пробовал с обычным стеклом и в результате на отражающей поверхности кроме индикации ИЛС, было видно пятно лампы проектора. Надеюсь данный эффект будет отсутствовать-ну надеюсь))))

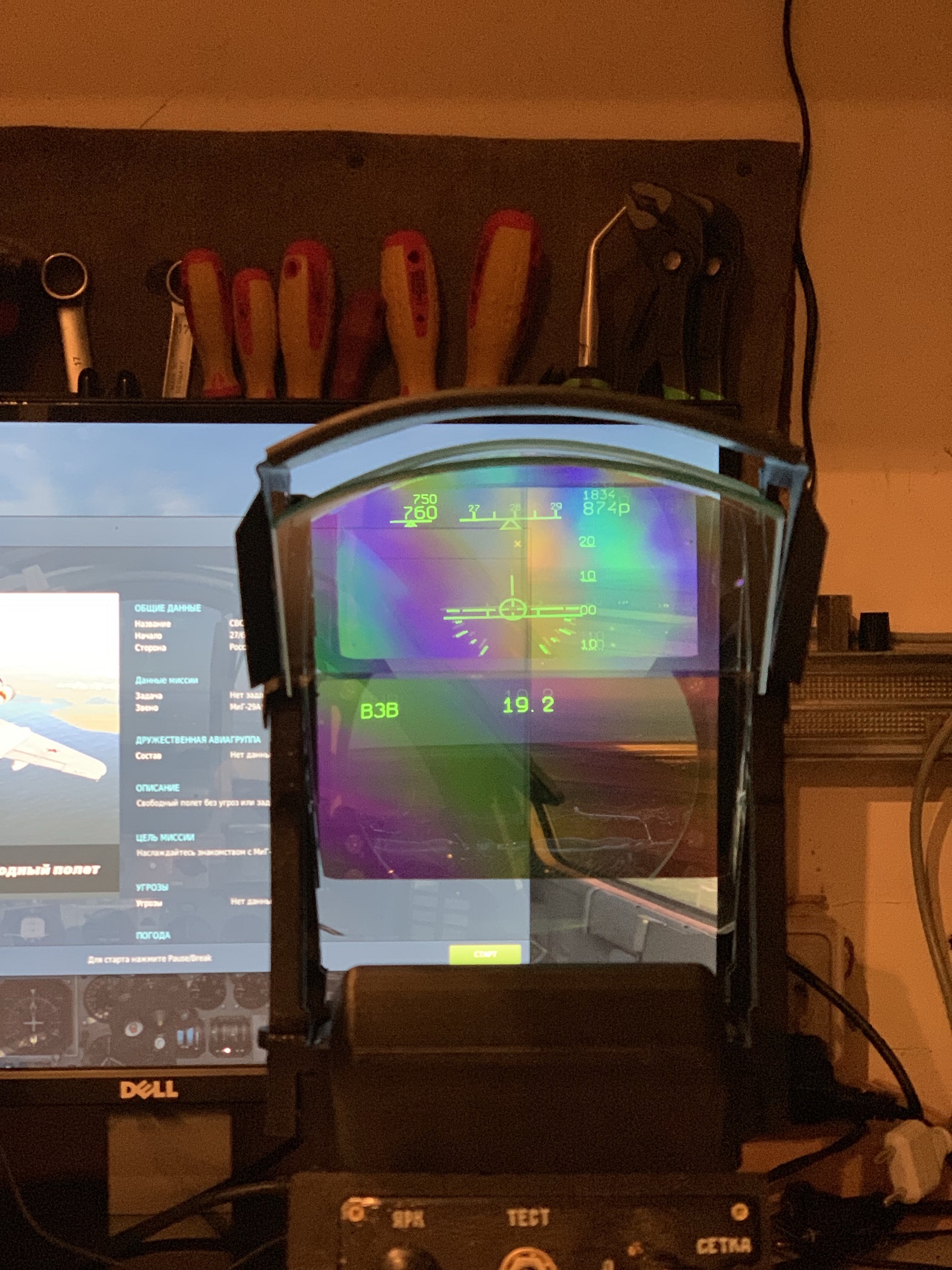

visotka Posted June 20, 2019 Posted June 20, 2019 Приветствую всех. Эксперименты продолжаются! Вариант с проектором исключен из списка экспериментов. Кроме того что фокусное расстояние минимальное 80см, эффект пятна лампы никуда убрать не получилось(((( Вернулся опять к монитору. Попробовал специальные плёнки из комплекта автомобильного HUD. Отражение информации в принципе не плохое, но когда установил прибор на фоне монитора, проявилась неприятная картинка, а именно радужные разводы по всему периметру наклеенной плёнки. На фото видна разница.
760mm Posted June 28, 2019 Posted June 28, 2019 Действительно классно. Только я не разглядел, по кому он стрелял и попал ли. В том смысле - можно ли по нему эффективно прицеливаться? Если да, тогда есть смысл заморачиваться! Отправлено с моего ZB602KL через Tapatalk
visotka Posted June 29, 2019 Posted June 29, 2019 Вот тут четко видно что работает!!! В качестве стекла кстати использует зеркало телесуфлера
760mm Posted June 29, 2019 Posted June 29, 2019 (edited) У него под одним из видео есть ссылка на форум. Читаю, занятно! Отправлено с моего ZB602KL через Tapatalk Edited June 29, 2019 by 760mm
visotka Posted June 29, 2019 Posted June 29, 2019 У него под одним из видео есть ссылка на форум. Читаю, занятно! Отправлено с моего ZB602KL через Tapatalk Да, только там речь не о DCS к сожалению
visotka Posted June 29, 2019 Posted June 29, 2019 (edited) А цвет индикации можно менять? Можно,играясь с настройками видеокарты! А зачем?))) Edited June 29, 2019 by visotka
Seb Posted June 29, 2019 Posted June 29, 2019 Тут форумчанин Time 83 нашел интересную брошюру про Жидкокристаллический формирователь изображения для реальных КАИ и ИКВ, производства РПКБ. Может что и полезно будет. http://www.aviationunion.ru/Files/Nom_4_RPKB.pdf

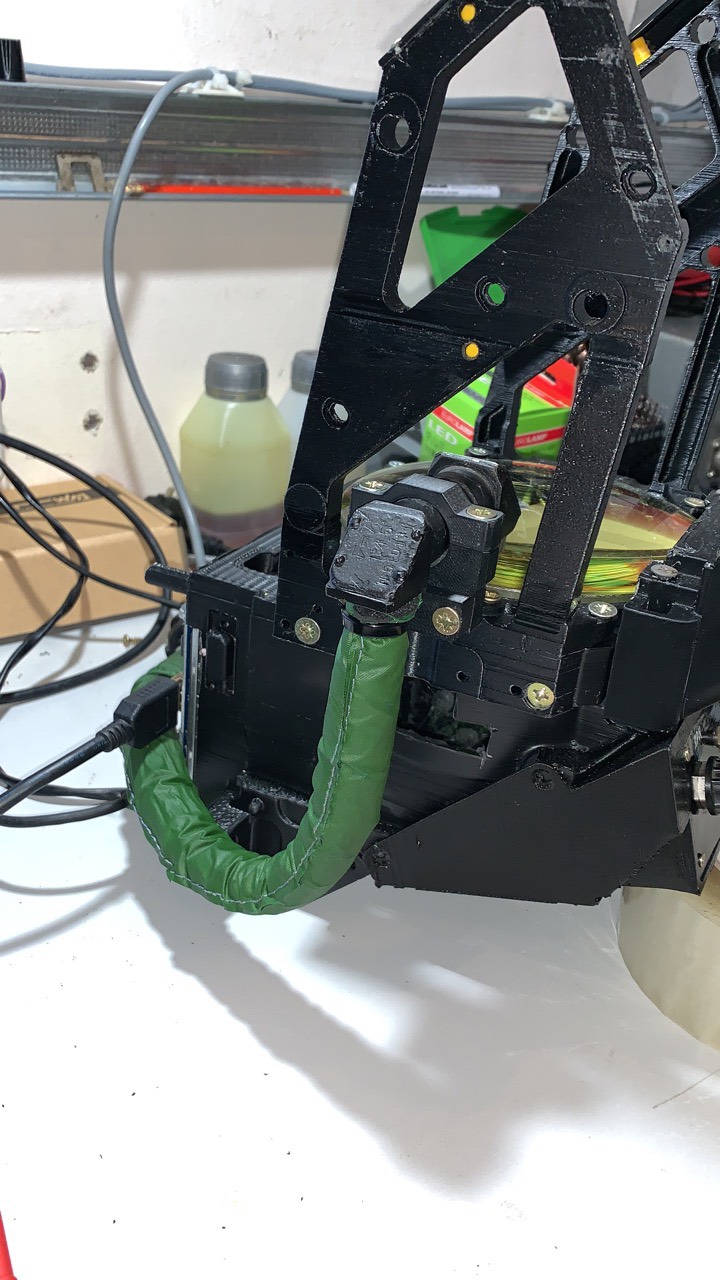

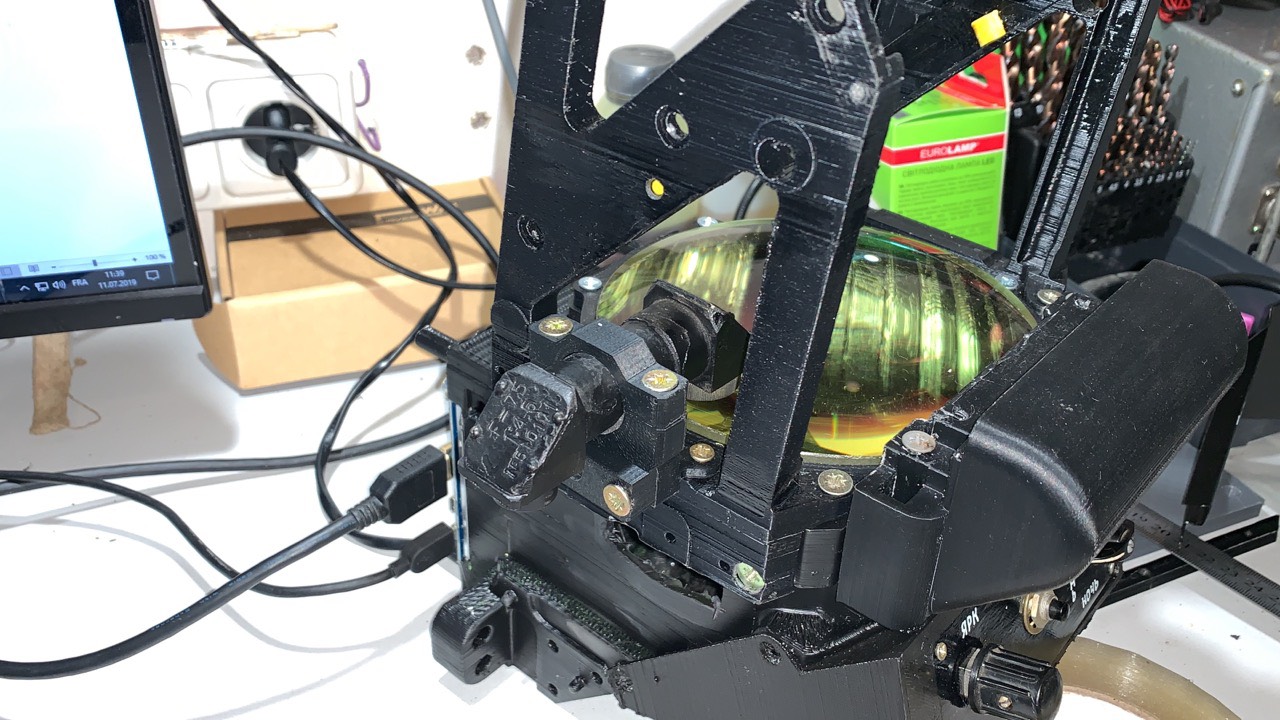

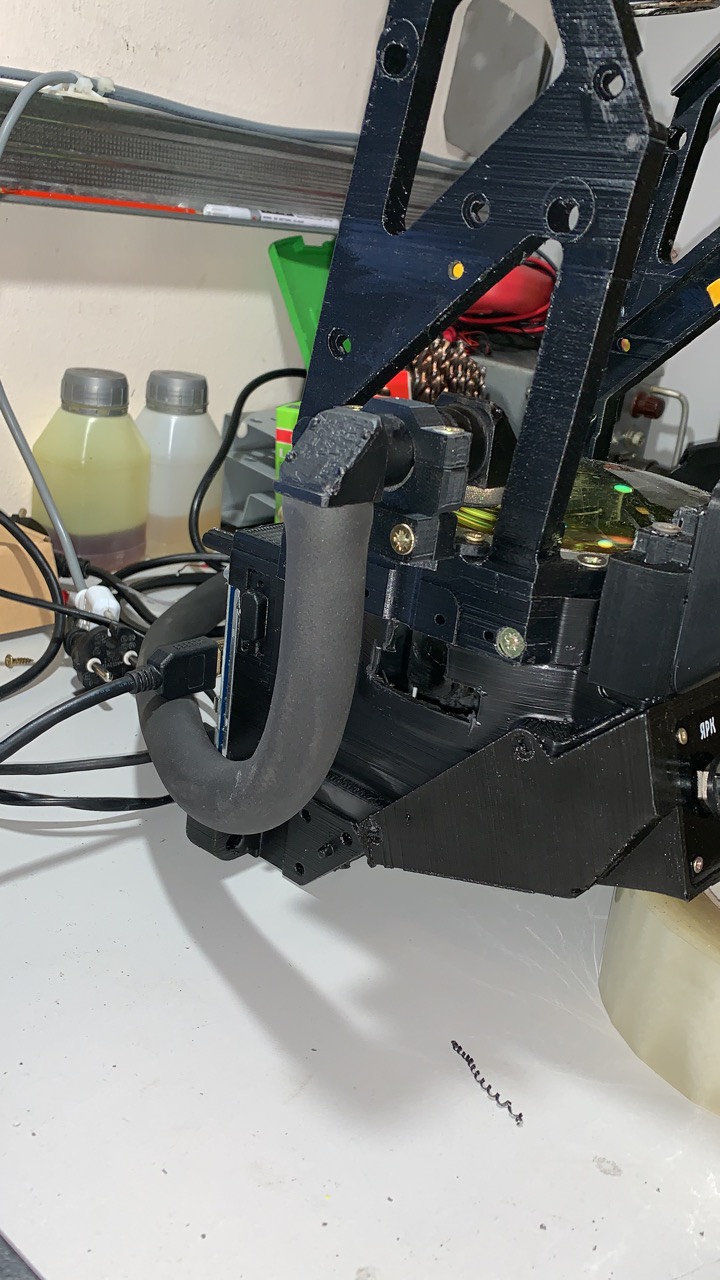

visotka Posted July 11, 2019 Posted July 11, 2019 Привет всем! Пока жду стёкла, сделал маленький апгрейд Муляж ФКП постарался сделать близким к оригиналу. Сама призма оригинальная.
Alextus Posted July 23, 2019 Posted July 23, 2019 Классный девайс получился! А как планируете использовать, трекером пользоваться не получится, ведь во время боя прицельная метка железного илса не будет совпадать с мишенью на мониторе?
visotka Posted July 26, 2019 Posted July 26, 2019 (edited) Классный девайс получился! А как планируете использовать, трекером пользоваться не получится, ведь во время боя прицельная метка железного илса не будет совпадать с мишенью на мониторе? Спасибо! Приятно слышать похвалу от Гуру))) Изначально, делал муляж для выставочного павильона. Потом данная идея похерелась из-за недостатка средств у музея))))) Вот и решил вдохнуть немного жизни в сие творение К сожалению все потуги с подбором аналога отражающих поверхностей не увенчались успехом..... теперь ищу оригинальные стёкла и буду пробовать как в предидущем видео))) Печаль в том,что в моём случае, индикация на стёклах-это дублирование ИПВ из мода 29го, а вот что бы полноценно реализовать функциональность ИЛС, нужна помощь грамотного человека, что бы вытащить нужные даннные из сима(((( Edited July 26, 2019 by visotka
Alextus Posted July 30, 2019 Posted July 30, 2019 Проблема с двойным отражением от внутренней и внешней поверхности стекла? А что если взять просто очень тонкое стекло, типа сенсорного для планшета, двоение останется, но будет очень маленьким. про "гуру" забавно, анод с катодом путаю)

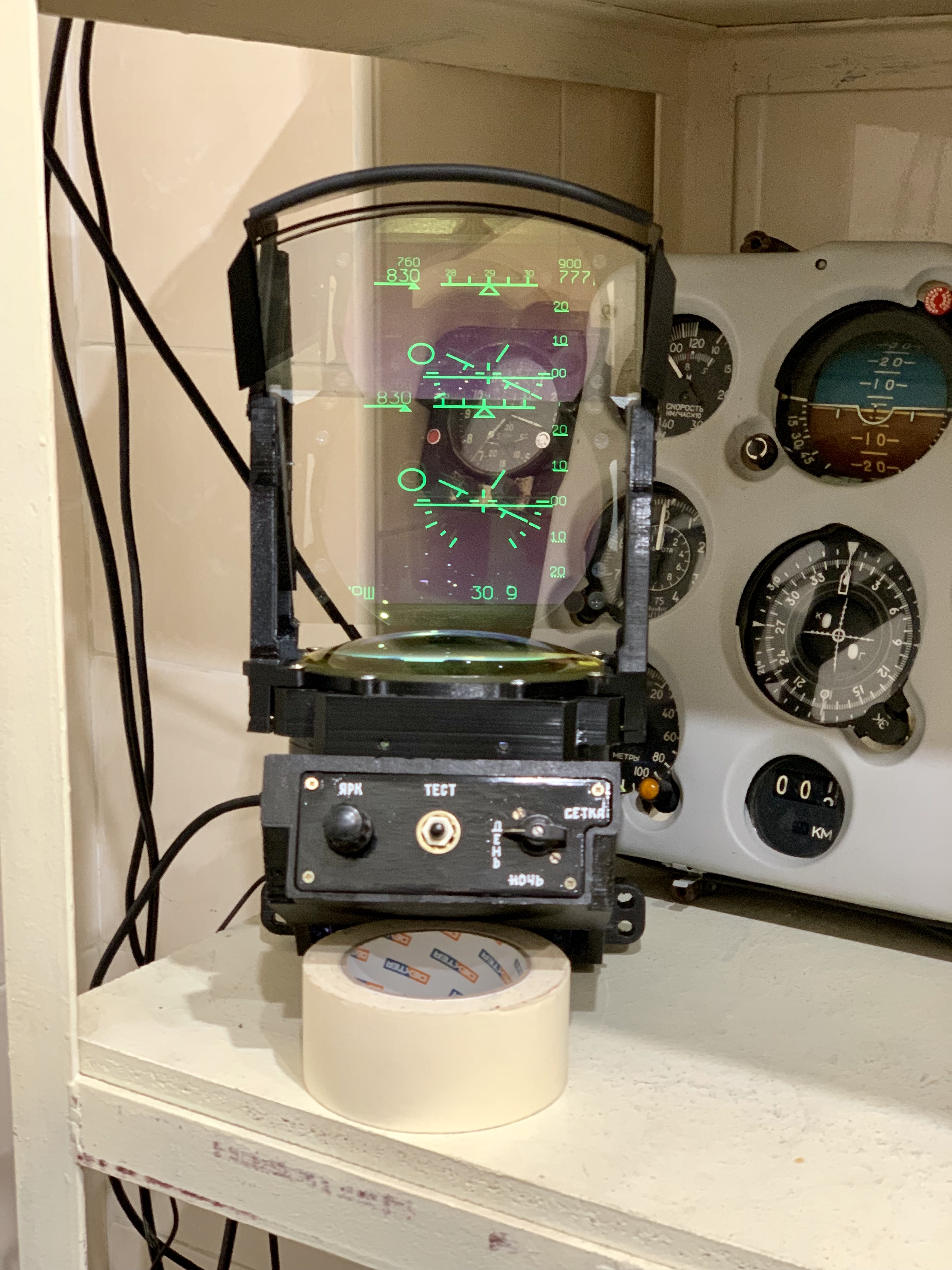

visotka Posted July 30, 2019 Posted July 30, 2019 Проблема с двойным отражением от внутренней и внешней поверхности стекла? Абсолютно верно! Плюс ко всему одна часть стекла(большого) должна быть просветлена,а другая часть должна иметь напыление, ровно такое же как и малое верхнее стекло, что бы сформировать изображение на всей плоскости большого стекла(типа стерео) На этом фото установлены оригинальные стёкла,но не сведено изображение по этому видно две картинки. Изменив угол наклона малого стекла,два изображения формируются в одно.
Alextus Posted July 30, 2019 Posted July 30, 2019 Колхозная идея! вырезать из 5мм-го прозрачного оргстекла раму и натянуть на нее оконную солнцезащитную пленку, тогда вообще не будет двоения, а напыление в верхней части большого "стекла" можно попытаться стереть чем нибудь. для малого "стекла" сделать П-образную раму чтобы нижняя кромка была чистой
Bessmertniy Posted July 31, 2019 Posted July 31, 2019 В настоящих ИЛСах же стекла довольно толстые, как там избегают двоения? Насколько мне известно, там покрытие которое отражает узкий диапазон длин волн и под него подбирается цвет изображения. Получается слабое отражение от задней непокрытой стороны стекла просто игнорируется? Я главная деталь от БТРа, я основная часть подводной лодки, незаменимый агрегат ракеты и самолета главный элемент. А также я приставка для лопаты - саперной, штыковой, ну и совковой, и кисти по поверхности водитель, и тряпки тоже, только половой.
visotka Posted July 31, 2019 Posted July 31, 2019 Колхозная идея! вырезать из 5мм-го прозрачного оргстекла раму и натянуть на нее оконную солнцезащитную пленку, тогда вообще не будет двоения, а напыление в верхней части большого "стекла" можно попытаться стереть чем нибудь. для малого "стекла" сделать П-образную раму чтобы нижняя кромка была чистой Пробовал эту пленку без рамки-ради эксперимента! Двоение меньше,но эффект радужных разводов на фоне монитора никуда не девается)))
visotka Posted July 31, 2019 Posted July 31, 2019 (edited) В настоящих ИЛСах же стекла довольно толстые, как там избегают двоения? Насколько мне известно, там покрытие которое отражает узкий диапазон длин волн и под него подбирается цвет изображения. Получается слабое отражение от задней непокрытой стороны стекла просто игнорируется? Я уже писал ранее,что большое стекло имеет спец напыление до половины,а вторая половина просветлена. Напыление отражает только определеный спектр, а просветленный участок пропускает отражение от малого(верхнего) стекла Edited July 31, 2019 by visotka
Alextus Posted August 1, 2019 Posted August 1, 2019 Пробовал эту пленку без рамки-ради эксперимента! Двоение меньше,но эффект радужных разводов на фоне монитора никуда не девается))) Возможно эффект пропадет если ИЛС ставить не перед монитором, а перед экраном с проектором.
visotka Posted August 3, 2019 Posted August 3, 2019 Возможно эффект пропадет если ИЛС ставить не перед монитором, а перед экраном с проектором. Возможно,но нет возможности проверить((

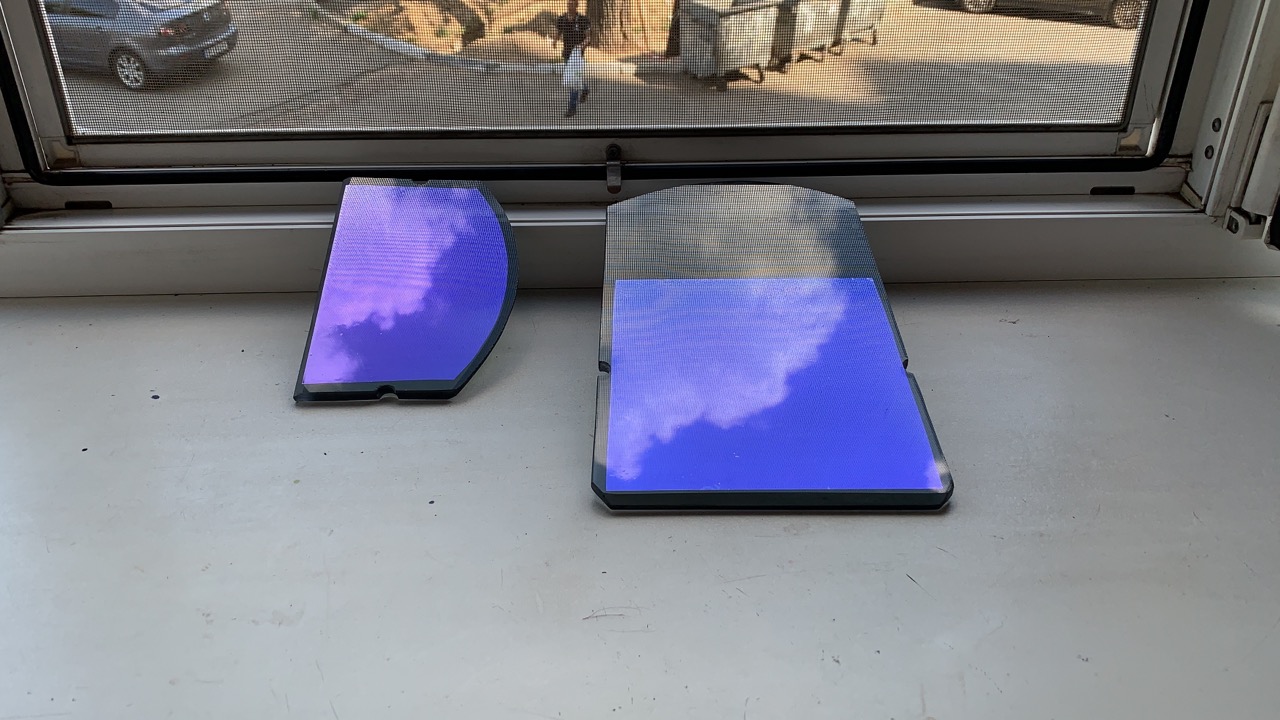

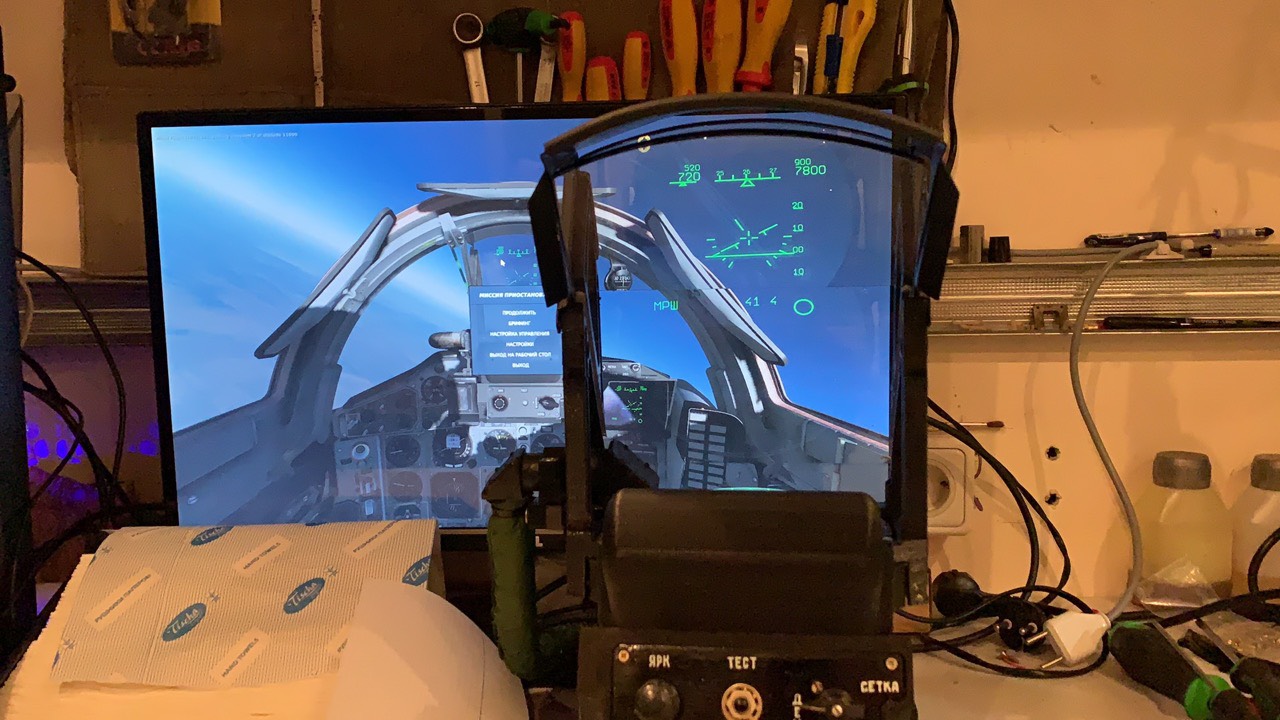

visotka Posted August 14, 2019 Posted August 14, 2019 Приветствую всех! Приехали наконец то долгожданные стёкла! Вот первые эксперименты. Сразу хочу уточнить, стёкла установлены в штатные места, но из-за качества печати стоек, выставить углы по отношению друг к другу не получается. По этому есть искажения картинки. Печать стоек была сделана из трёх частей, а потом склеена, отсюда есть небольшие неточности в посадочных местах и как результат проблемма с корректировкой углов. Буду перепечатовать единой деталью. Эффек радужных разводов на фоне монитора больше не беспокоит))) Ну и маленькое видео:
Mazit Posted August 15, 2019 Posted August 15, 2019 Приветствую всех! Приехали наконец то долгожданные стёкла! Вот первые эксперименты.... Красотища ващще!! А как будет совмещаться работа по метке целеуказания, мне кажется не будет совпадать? Intel® Core™ i7-7700k 4.5 GHz/ AsRock Z270 Taichi/ SSD Samsung 970 EVO 500 Gb/NVIDIA® GeForce® RTX 2080TI Gaming X Trio/ DDR4 32 Gb 3000 MHz/ Hotas Warthog/ Hotas Cougar- FFBeast/ Rudder Pedals FFBeast/ VR HTC VIVE PRO
visotka Posted August 15, 2019 Posted August 15, 2019 Красотища ващще!! А как будет совмещаться работа по метке целеуказания, мне кажется не будет совпадать? Я уже писал о том что бы полноценно его использовать,нужно вытащить из сима конкретные переменные,либо прописать дополнительные. В моем случае это дублирование ИПВ из мода 29го
