Heli Posted July 10, 2014 Posted July 10, 2014 (edited) Raytheon to resume work on NGJ after BAE Systems protest held program up for nearly seven months http://www.militaryaerospace.com/articles/2014/02/raytheon-resumes-ngj.html Edited March 21, 2020 by Heli
Heli Posted September 4, 2015 Author Posted September 4, 2015 Рейтеон и ВМС США начали тесты аппаратных компонентов входящих в состав будущей системы постановки радиопомех NGJ http://www.shephardmedia.com/news/digital-battlespace/raytheon-tests-next-generation-jammer/
Heli Posted November 27, 2015 Author Posted November 27, 2015 Компания Raytheon в партнерстве с ВМС США завершила выработку требований по созданию станции радиоэлектронного подавления нового поколения (Next Generation Jammer- NGJ), сообщает asdnews.com 13 ноября. Новая система должна заменить устаревающую подвесную станцию AN/ALQ-99F(V) и повысит потенциал палубных самолетов РЭБ EA-18G Growler. ВМС США планируют объявить о первоначальном оперативном развертывании нового оборудования в 2021 году. Станция будет разработана с открытой архитектурой, мощной твердотельной электроникой и гибкими режимами помеховой работы для удовлетворения всех потребностей ВМС США в ведении электронной войны с обеспечением всех будущих модернизаций, заявил директор бортовых боевых электронных систем компании Даниэль Тейсен (Daniel Theisen). http://forum.militaryparitet.com/viewtopic.php?id=3430
arcivanov Posted April 9, 2016 Posted April 9, 2016 Boeing получил $20 млн для начала интеграции NGJ на EA-18G Growler. http://www.afcea.org/content/?q=Blog-boeing-integrate-next-generation-jammer-ea-18g-growler
arcivanov Posted April 9, 2016 Posted April 9, 2016 Next Generation Jammer Increment 1 получил одобрение на начало следующего этапа разработки. http://www.seapowermagazine.org/stories/20160408-ngj.html

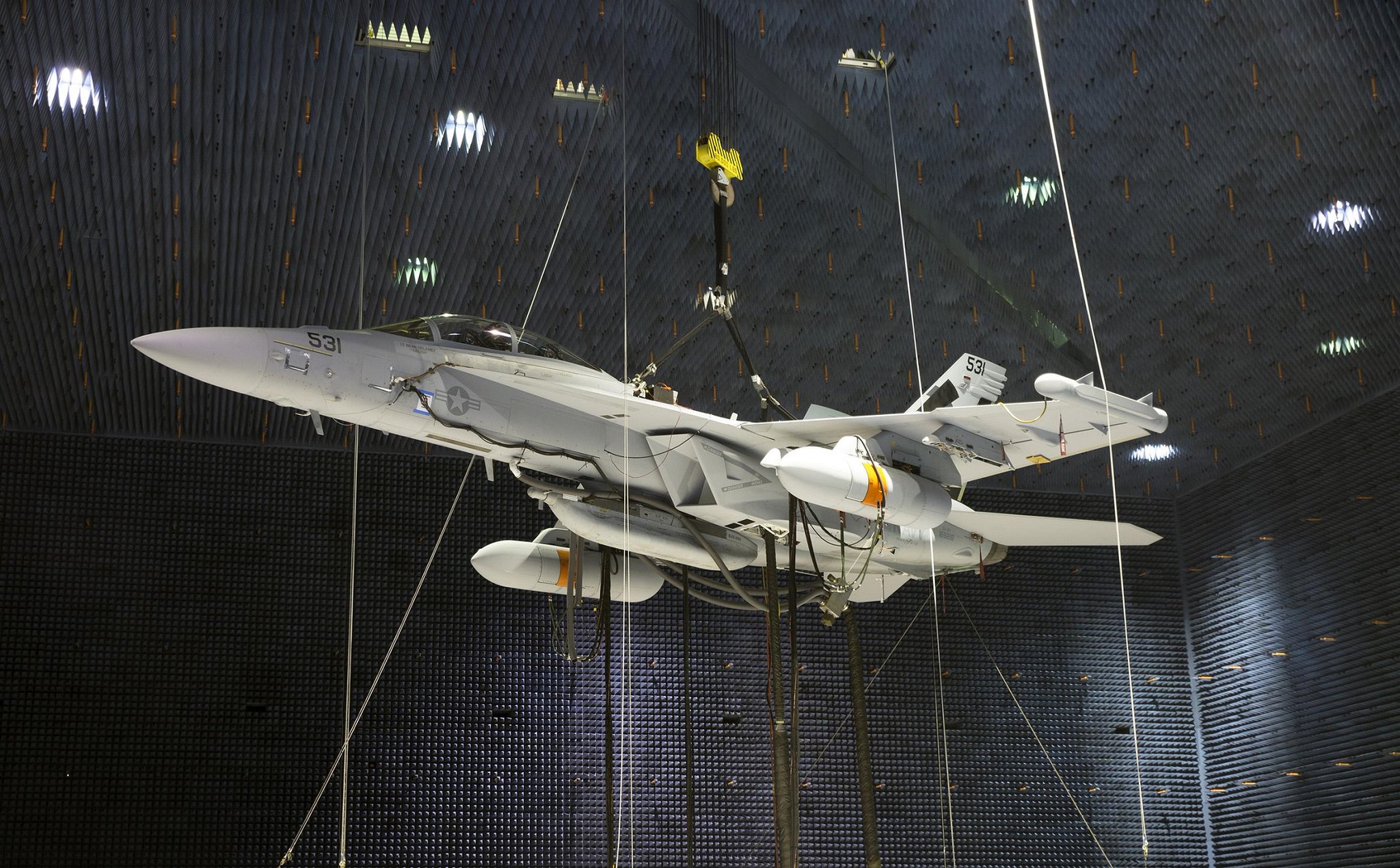

Heli Posted April 15, 2016 Author Posted April 15, 2016 ВМС США заключили с американской компанией Raytheon контракт на поставку 15 прототипов системы радиоэлектронной борьбы нового поколения NGJ и 14 подвесных контейнеров для нее. Как сообщает Flightglobal, системы и контейнеры будут использоваться в различных летных испытаниях, включая влияние на аэродинамику самолета радиоэлектронной борьбы EA-18G Growler и безопасный сброс. Сумма сделки составила один миллиард долларов. Одновременно военные подписали контракт с американским авиастроительным концерном Boeing на переоборудование нескольких опытовых самолетов EA-18G. На них должна быть проведена предварительная подготовка к установке NGJ. Сумма этой сделки составила 19,9 миллиона долларов. В сентябре прошлого года ВМС США и Raytheon провели испытания NGJ на эффективную изотропно-излучаемую мощность. Испытания проводились в безэховой камере на авиабазе ВВС США «Эдвардс» в Калифорнии на протяжении шести недель. Технические подробности о перспективной системе пока не известны. https://nplus1.ru/news/2016/04/14/separation

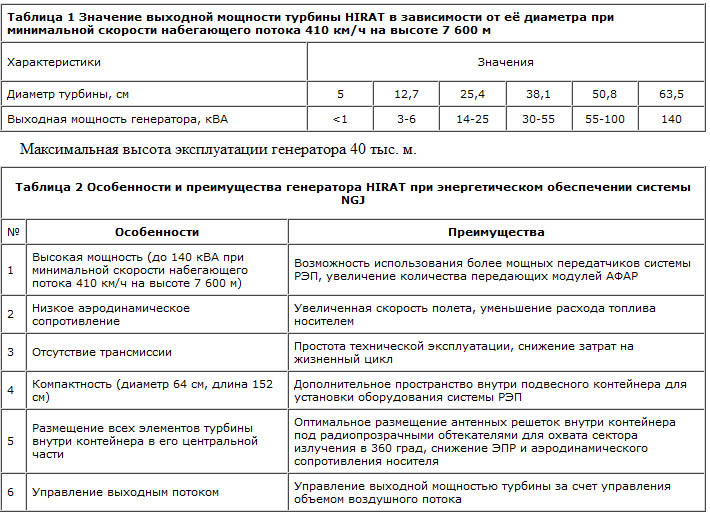

Heli Posted October 21, 2016 Author Posted October 21, 2016 (edited) Создание системы радиоэлектронного подавления нового поколения (NGJ-Next Generation Jammer). Общими требованиями к системе NGJ согласно положениям документа "Анализ альтернатив по созданию системы РЭП нового поколения" являются: высокий энергетический потенциал (в 10 раз превосходит аналогичный показатель системы ALQ-99); возможность одновременного прицельного по частоте и направлению РЭП нескольких РЭС с различным местоположением; возможность адаптивного РЭП; управление поляризацией излучаемых помеховых сигналов; модульность и открытая архитектура конструкции. Высокий энергетический потенциал планируется достигнуть применением в качестве усилительных приборов твердотельных усилителей на основе нитрида галлия (GaN) в составе монолитных интегральных схем, а также созданием узконаправленных диаграмм направленности антенн. По ряду характеристик нитрид-галлиевые усилители значительно превосходят широко используемые в настоящее время в АФАР усилители на основе арсенида галлия (GaAs): расширенный в 2-3 раза диапазон рабочих частот; увеличенная в 5-8 раз удельная выходная мощность; возросший до 60% КПД. Однако для эффективного использования потенциальных возможностей GaN-усилителей в составе бортовой системы РЭП необходим мощный источник энергии. Например, выходная мощность используемых в настоящее время автономных генераторных турбин набегающего потока RAT (Ram Air Turnbine) в составе системы РЭП AN/ ALQ-99 не превышает 27 кВт. Такой мощности недостаточно для системы РЭП нового поколения. Для энергетического обеспечения перспективных систем РЭП предполагается использовать высокомощные генераторные турбины набегающего потока HIRAT (High-power Ram Air Turbine). КПД турбины составляет 41% (максимальный КПД предыдущих воздушных турбин был не более 30%). Выходная мощность турбины зависит от объема входного воздушного потока (табл. 1). Трансмиссия отсутствует, что уменьшает массу генератора. В таблице 2 приведен ряд особенностей и преимуществ генератора HiRAT при его использовании в качестве подсистемы энергетического обеспечения контейнерной системы РЭП следующего поколения. Схема формирования нескольких независимых лучей диаграммы направленности: 1 - источник сигнала (отдельный для каждого луча); 2- компенсирующий усилитель (предназначен для компенсации потерь сигнала при прохождении через делители мощности и линии задержки); 3- выходной усилитель мощности; 4 - линия задержки; 5-диаграмообразующий модуль; 6-сумматор; 7-двухполяризационный излучатель Возможность одновременного прицельного по частоте и направлению РЭП нескольких РЭС, создание узконаправленных диаграмм направленности могут быть реализованы за счет использования широкополосных АФАР со схемой формирования независимо управляемых лучей диаграммы направленности. Сигналы с различными частотами на выходе из источников поступают на компенсирующие усилители с постоянным или переменным коэффициентом усиления, зависящим от потерь сигнала в делителях мощности и линиях задержки. Далее через управляемые резистивные делители мощности сигналы распределяются между поляризационными каналами (ПК) и диаграмообразующими модулями (ДМ) в каждом ПК. В ДМ посредством линий задержки осуществляется управление фазой сигнала, после чего сигналы через сумматор поступают на выходной усилитель и далее на излучатель. С помощью данной схемы возможно формирование количества независимых лучей ДН, равного количеству дискретных значений частоты сигнала. Для управления лучами рассматривается технология "задержки сигнала в реальном масштабе времени" (TTD - True Time Delay), которая позволяет создавать широкополосные линии задержки (ЛЗ) с минимальными потерями. В качестве одного из наиболее эффективных средств реализаций данной технологии рассматриваются линии задержки с использованием медленных электромагнитных волн. Небольшой размер таких ЛЗ позволяет применять их в составе СВЧ интегральных схем. Набор этих ЛЗ дает возможность осуществлять управление лучами ДН в пределах сектора ± 60°. Поляризация сигнала будет следствием сложения ортогональных векторов поляризаций каждого ПК с разными относительными уровнями. В качестве элементов широкополосных активных ФАР для систем РЭП рассматриваются печатные излучатели типа "Вивальди". Особенностями таких излучателей являются: диапазон рабочих частот в пределах 2-18 ГГц, простота изготовления и компактные размеры. Модульность и открытая архитектура конструкции средств РЭП на основе АФАР могут быть реализованы за счет использования технологии "легко конфигурируемых антенных решеток" (SMArT - Simple Manufacturable Array Technology). По данной технологии схема управления лучом ДН, усилители мощности и элементарные излучатели объединены в сверхвысокочастотную интегральную схему (СВЧ ИС), являющуюся автономной линейной АФАР. Такая АФАР - это СВЧ ИС, которая включает элементарные излучатели, диаграммообразующие модули и соединительные линии. Все компоненты установлены на металлическую теплопроводящую пластину. Адаптивные способы радиоэлектронного подавления будут реализовываться за счет разработки мощных вычислительных средств, дальнейшего совершенствования технологий создания цифровых устройств запоминания и воспроизведения сигналов, а также новых алгоритмов управления ресурсами системы РЭП. Майор С. Яшин http://pentagonus.ru/publ/aviacionnye_gruppovye_sredstva_rehb_vooruzhjonnykh_sil_ssha_2016/16-1-0-2722 Edited October 21, 2016 by Heli
Heli Posted December 30, 2016 Author Posted December 30, 2016 Компания Boeing получила опцион стоимостью 308,343,387 $ к ранее заключенному контракту ВМС на продолжение работ по интеграции NGJ Pod на EA-18G https://www.defense.gov/News/Contracts/Contract-View/Article/1039710
Heli Posted July 8, 2017 Author Posted July 8, 2017 (edited) Австралийские военно-воздушные силы намерены в этом году присоединиться к программе NGJ http://www.defenseworld.net/news/19800/Australian_Air_Force_To_Collaborate_On_AN_ALQ_249_Next_Generation_Jammer_Development Edited July 8, 2017 by Heli
Heli Posted February 14, 2018 Author Posted February 14, 2018 ВМС США запросили 459,5 млн. $ в проекте бюджета на 2019 финансовый год для продолжения разработки Raytheon AN/ALQ-249 которыми, будут оснащаться E/A-18G GROWLER. Также AN/ALQ-249 планируют оснастить самолеты Королевских австралийских ВВС EA-18G и истребители F-35B Морской Пехоты США. В документе говорится, что ВМС США в конечном итоге хотят приобрести 135 AN/ALQ-249. http://www.monch.com/mpg/news/air/2819-usnjam.html первый раз вижу чтобы носителем NGJ указывали F-35
Heli Posted October 26, 2018 Author Posted October 26, 2018 (edited) Northrop Grumman по контракту ценой 35,180,752 $ будет демонстрировать ВМС США возможности подавления низкочастотных радаров на NGJ Increment 2, срок окончания работ июнь 2020 L3 Technologies по контракту ценой 35,757,711 $ будет демонстрировать ВМС США возможности подавления низкочастотных радаров на NGJ Increment 2, срок окончания работ июнь 2020 https://dod.defense.gov/News/Contracts/Contract-View/Article/1672761/ Edited August 6, 2019 by Heli
Heli Posted February 28, 2019 Author Posted February 28, 2019 для наземной отработки ВМС получат первые предпроизведенные среднечастотные контейнеры в мае, летные испытания по плану со следующего года https://www.janes.com/article/86929/avalon-2019-next-generation-jammer-on-track-for-us-navy-ioc-in-2022
arcivanov Posted August 6, 2019 Posted August 6, 2019 Raytheon передала ВМС США первый из 15 прототипов поставщика помех средних частот нового поколения (AESA/GaN) (NGJ MB). NGJ MB заменяет 4 подвески типа ALQ-99. В поставленных NGJ была доработана аэродинамика, чтобы EA-18G не потерял рабочую дальность. Поставленная подвеска будет использоваться для отработки процедур эксплуатации, подтверждения массо-габаритных параметров и процессов подвески и установки. Следующим этапом начинается тестирование генераторной установки для NGJ на летающей лаборатории Raytheon на базе самолета типа Gulfstream. https://aviationweek.com/awindefense/raytheon-delivers-first-mid-band-jammer-us-navy-testing
Heli Posted December 19, 2020 Author Posted December 19, 2020 контейнеры длинноволновых помех от двух конкурирующих фирм 1
arcivanov Posted August 9, 2022 Posted August 9, 2022 Репрезентативные заводские образцы AN/ALQ-249 NGJ-MB (среднеполосные) поступили в Пэтакcент ривер на испытания.
