Немецкие автоматические пушки (German autocannons)

[Heli]

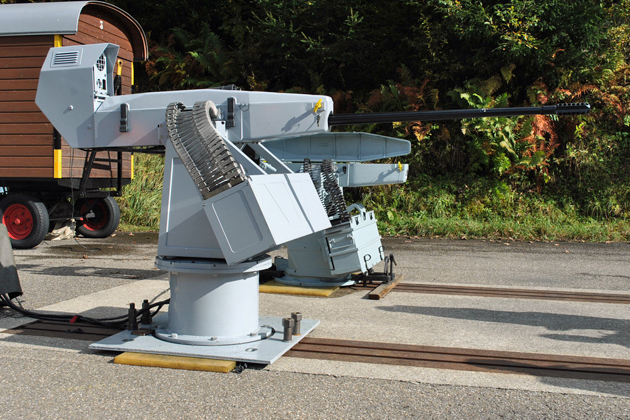

Новая 20-мм пушечная установка с дистанционным управлением Searanger 20, которая была разработана подразделением по развитию средств ПВО компании Rheinmetall Defence пройдет все тесты и будет готова к продаже к концу года, сказали представители компании.



Searanger 20 в настоящее время проходит тесты производителя включая отработку электронного спускового механизма и блока управления огнем. Для испытаний используются два прототипа.



Огневые демонстрации для клиентов состоялись на испытательном полигоне Rheinmetall в Studen, Швейцария 20 октября. Присутствовали представители нескольких стран.



В полностью стабилизированной турели установлена 20-мм автоматическая пушка Oerlikon (компания в 2009 году вошла в состав Rheinmetall) KAE, которая находиться на вооружении нескольких флотов мира, включая Королевской флот Великобритании.



С весом около 570 кг при полном боекомплекте 200 снарядов, система дистанционного оружия позиционируется как основное оружие для патрульных катеров и как более мощная замена 12,7-мм пулеметам на крупных кораблях. Пушка имеет дальность стрельбы до 2000 метров.



Турель оснащена сенсором OBA-150L (дневная/ночная камера и лазерный дальномер) и системой управления огнем Vingmate, что увеличивает возможность попадания в цель с первого выстрела.



Оружие управляется с удаленной станции, которая может быть расположена на расстоянии до 100 м от самой установки. Режимы применения включают одиночные выстрелы, огонь по 200 снарядов в минуту и режим максимальной скорострельности - 1000 выстрелов в минуту.



Rheinmetall также разработала новый боеприпас калибра 20x128 мм типа SAPPIE-Т (полубронебойный зажигательный с трассером) бронебойный снаряд без взрывчатых веществ и предохранителя. Снаряд также, будет доступен в конце года и его стоимость будет "значительно меньше", чем у тех которые он заменяет.



http://www.shephardmedia.com/news/imps-news/searanger-naval-cannon-qualification-near/



касательно SAPPIE-Т





Целью разработки нового боеприпаса 20x128 мм SAPPIE-T, квалификацию которого также планируется завершить к концу 2015 года, было повышение бронепробиваемости снаряда калибра 20 мм и одновременное снижение стоимости касательно обучения, транспортировки и хранения. «SAPPIE-T имеет такие же характеристики, как и осколочно-фугасный зажигательный снаряд (ОФЗ), но инертен как практический снаряд с трассером», – сказал Гербер.



Боеприпас SAPPIE-T, разрабатывавшийся компанией Rheinmetall Weapons and Munitions последние два года, создавался с целью объединения преимуществ бронебойного снаряда с увеличенным запреградным действием PELE (Penetrator with Enhanced Lateral Effect) и пиротехнического заряда для создания так называемого пиротехнического индуцированного воздействия PIE (Pyrotechnically Induced Effect). В то же время в нем используются готовые и уже квалифицированные компоненты: гильза, метательный заряд и обтюрирующий поясок.









Боеприпас PELE выпускается в трех калибрах: 20 x 102, 25 x 137 и 30 x 173



Боеприпас PELE 30x173 мм (существуют варианты калибров 20 и 25 мм) в настоящее время производится в Великобритании и Нидерландах. Он имеет превосходные осколкообразование (фрагментирумость) и бронепробиваемость по сравнению с традиционными боеприпасами, но при этом не имеет взрывателя или фугасного заряда. Принцип действия PELE основан на значительной разнице плотностей внешней стальной трубы и внутренней пластичной сердцевины, повышающей динамику бронепробивания снаряда. Удар в цель создает большое сверхдавление во внутренней сердцевине, вызывая фрагментацию корпуса снаряда при выходе из нее. Впрочем, осколочное воздействие зависит от скорости встречи с целью; низкая энергия соударения приводит к относительно ограниченному запреградному действию.





Отстрел очереди из 10 одиночных выстрелов по плакату быстроходного катера с дистанции 1000 метров





Все 10 снарядов из очереди поразили район палубной рубки/мостика нарисованного катера (фото внизу)



Технология PIE также использует разность в плотности материалов, но на этот раз между корпусом высокой плотности из упрочненной стали и пиротехническим зарядом в качестве наполнителя. В этом случае ударная волна при встрече с целью создает механическое «сверхдавление», которое вызывает фрагментацию корпуса снаряда и одновременно мгновенное выгорание пиротехнического заряда. Этот процесс ускоряет направленный вперед разлет осколков, следствием чего является повышенное заброневое воздействие (угол разлета осколков почти постоянный по всей дистанции и не зависит от скорости соударения). Кроме того, пиротехнический заряд оказывает дополнительное «устрашающее» воздействие в виде вспышки, шума и взрывной волны.



В компании заявляют, что за счет объединения этих двух технологических решений снаряд SAPPIE-T имеет пробивные характеристики и осколочное действие (количество и масса или размер), по меньшей мере, не хуже снаряды типа PELE-T. Масса снаряда, получившего внутреннее обозначение PMA408, соответствует массе существующего осколочно-фугасного зажигательного снаряда, так что баллистические характеристики будут идентичны с точки зрения пользователя.



«SAPPIE-T – это снаряд, который создает не только взрыв и осколки, но и так называемое глубокое осколочное проникновение, – сказал Гербер. – Получение глубокого проникновения в судне очень важно. Мы хотим пробить корпус и за счет этого можем нанести большие повреждения машинному отделению. Взрывное и осколочное воздействие также важно для повреждения топливопроводов, электрических кабелей и источников энергоснабжения».



Компания Rheinmetall Air Defence в октябре 2015 года пригласила потенциальных заказчиков на свой полигон Ochsenboden, расположенный к юго-востоку от Цюриха, где была проведена демонстрация боевых стрельб из установки Searanger 20, а также показано поражающее воздействие боеприпасов SAPPIE-T.



При стрельбе вдоль долины с дистанции 1000 метров были продемонстрированы все три своих рабочих режима системы Searanger 20. В режиме одиночных выстрелов были отстреляны пять практических снарядов с трассером по небольшой стационарной цели, стоящей чуть впереди более крупного щита с нарисованным быстроходным катером. Первый снаряд попал в цель, пробив бочку с водой, установленную сзади щита. Тем самым, были продемонстрированы возможности системы «по ведению высокоточного огня по носовой части».



Следующие 10 выстрелов были отстреляны по щиту с катером в режиме быстрой одиночной стрельбы, все они попали в зону мостика/рубки. В реальном сценарии это могло бы привести к значительным повреждениям внутри судна.



Наконец, 18 снарядов были отстреляны в режиме очереди со скорострельностью 1000 выстрелов/мин. «Очередь создает максимальное могущество для самых сложных целей», – заметил Гербер.



Сравнительные демонстрационные стрельбы боеприпасами SAPPIE-T были проведены в подземном тире в другой части полигона Ochsenboden. Снарядами SAPPIE-T и ОФЗ велась стрельба по набору металлических листов с дистанции 100 метров и под углом встречи 0°. Впереди был установлен лист из 4-мм малоуглеродистой стали (типично для машинного отделения). За ней, с интервалом 300 мм друг от друга, были установлены восемь 2-мм листов из алюминиевого сплава, в метре позади этого набора был установлен еще один 4-мм стальной лист.





Результат обстрела снарядом SAPPIE-T набора металлических листов с дистанции 100 метров (внизу). Снаряд пробил небольшое входное отверстие в первом 4-мм листе. Осколки направлены вперед под почти постоянным углом разлета, воздействие дефлаграции ощутил на себе каждый алюминиевый лист и последний стальной лист



Сравнительные испытания



Сравнение воздействия снарядов двух разных типов показало значительную разницу. SAPPIE-T пробил небольшое входное отверстие в 4-мм листе, но затем создал широкое распределение осколков с эффектом дефлаграции (быстрое сгорание без детонации), который был виден на каждом алюминиевом листе, а в конце пробил последний лист. В свою очередь осколочно-фугасный снаряд пробил большое отверстие в первом листе и оказал хорошее взрывное воздействие на первые три алюминиевых листа. Однако он не смог пробить последние пять листов.



Второе сравнительное испытание включало отстрел снарядов SAPPIE-T и ОФЗ по моноблочной цели с моделируемой дистанции 1000 метров. В этом тесте снаряды отстреливались по листу броневой стали толщиной 10 мм под углом встречи 45°. За ним был установлен алюминиевый лист-свидетель (для оценки запреградного действия боеприпаса) толщиной 0,5 мм также под углом 45°, за ним были установлены три 2-мм листа–свидетеля из алюминиевого сплава с номинальным углом встречи 0°.



В этом случае снаряд SAPPIE-T пробил броневой лист с образованием больших осколков, затем пробил четыре алюминиевых листа. Снаряд ОФЗ, как и ожидалось, не смог пробить первый 10-мм лист.



https://topwar.ru/95213-detische-kompanii-oerlikon-artilleriyskaya-ustanovka-searanger-20-povysit-vozmozhnosti-borby-s-malomernymi-sudami.html

Edited June 8, 2017 by Heli

[Heli]



Rheinmetall to equip Saab Gripen NG fighter jets with upgraded BK27 cannon

Edited March 1, 2016 by Heli

[Heli]

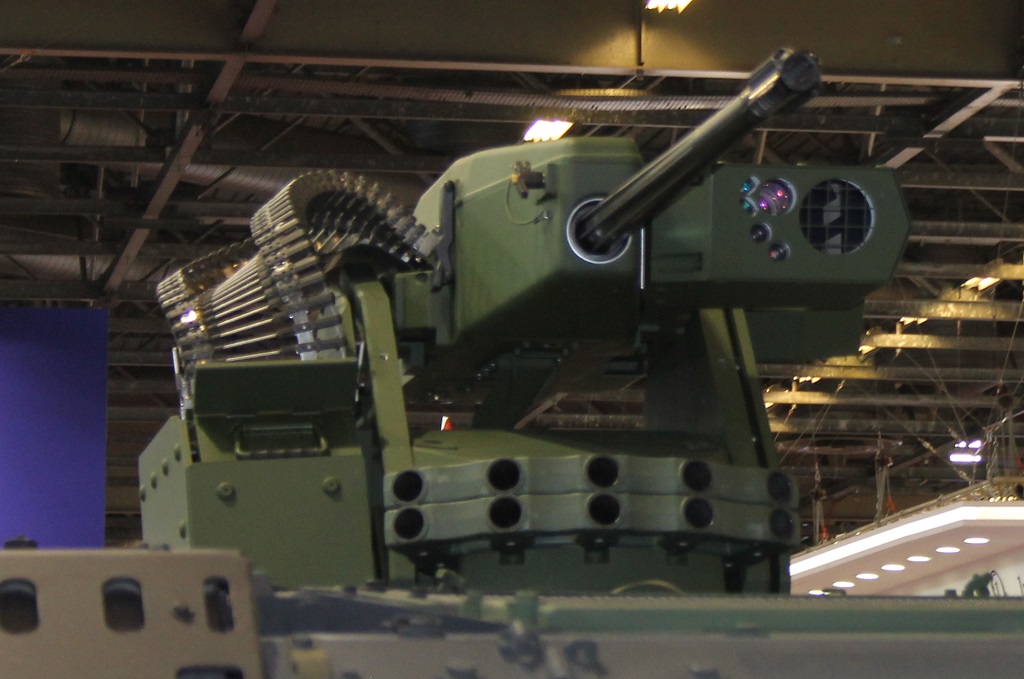

Немецкая компания Krauss-Maffei Wegmann (KMW) на выставке Eurosatory 2016 представлена впервые свой ДУМВ FLW 500. Вооружение модуля включает 30-мм автоматическую пушку M230LF, 7,62-мм пулемет, а также пусковые трубы для 76-мм гранат. Также модуль может быть оснащен управляемыми противотанковыми ракетами.



http://www.miltechmag.com/2016/06/eurosatory-2016-impressions-from-kmw-at.html

[Heli]



На международной оборонной выставке в Абу-Даби немецкая компания Rheinmetall продемонстрировала свою дистанционно-управляемую пушечную установку Oerlikon Fieldranger 20.



С максимальной эффективной дальностью 2000 метров Oerlikon Fieldranger 20 заполняет промежуток между крупнокалиберными пулеметами и пушками среднего калибра в качестве основного вооружения современных БМП.



Орудийной частью установки является пушка Oerlikon КАО с ленточным питанием снарядами калибра 20x128 мм. Это оружие имеет максимальную скорострельность 1000 выстрелов в минуту, также доступны режимы со скорострельностью от 100 до 300 выстрелов в минуту.



Электро-оптический сенсор пушечной установки разработки Rheinmetall Defence Electronics называется ОВА-150L он позволяет наблюдать обстановку днем ​​и ночью, в сложных метеоусловиях.



http://www.armyrecognition.com/idex_2017_official_online_show_daily_news/fieldranger_new_family_of_remotely_weapon_stations_from_german_company_rheinmetall_at_idex_71902171.html

[Heli]

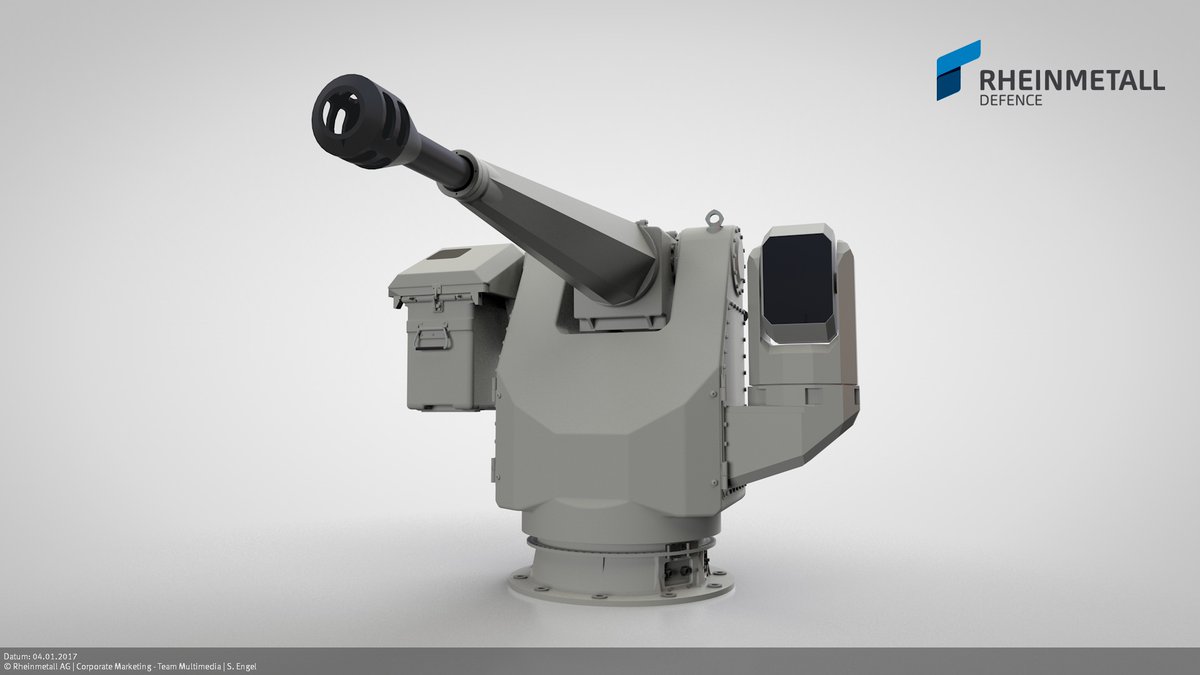

Компания Rheinmetall Defence будет демонстрировать новую разработку - корабельную артсистему SeaSnake-27 калибра 27 мм на выставке IDEX 2017, сообщает "Военный Паритет" со ссылкой на defence-blog.com.



SeaSnake-27 является преемницей известной системы Mauser MLG 27. Эффективная боевая дальность стрельбы составляет 4000 м.



http://forum.militaryparitet.com/viewtopic.php?id=14064

Edited February 20, 2017 by Heli

[Heli]

Rheinmetall MLG27



[Heli]

[Heli]



• Rheinmetall ведет переговоры с клиентом из США о продаже пушечных установок Oerlikon SEARANGER 20

• в случае заключения соглашения их будут производить на американской фабрике компании, сейчас выпуск SEARANGER 20 ведется только в Швейцарии


http://www.monch.com/mpg/news/maritime/2559-sna-rm.html

[Heli]

[Heli]

ARTEMIS 30









30-мм спаренная зенитная установка «Artemis 30» состоит на вооружение греческой армии. Она предназначена для борьбы с низколетящими воздушными целями на дальностях до 3000 м. Артиллерийская часть установки состоит из двух пушек «Маузер» модели F (Германия) и размещается на 4-колесной буксируемой открытой платформе. Для установки используется АСУ огнем, смонтированная на двухколесном буксируемом прицепе. Она состоит из РЛС орудийной наводки, оптического, телевизионного и инфракрасного прицелов, лазерного дальномера. ИК-прицел оборудован системой автоматического сопровождения цели. С помощью одной АСУ обслуживается одновременно 3—6 орудий.



Питание пушек ленточное. Две ленты (в каждой по 250 выстрелов) размещены в магазине, смонтированном на основании вращающегося верхнего станка.



Скорострельность установки 1600 выстр./мин (по 800 выстр./мин на ствол). При необходимости каждый ствол (массой 47 кг) может быть заменен. Рассеивание снарядов при стрельбе из обоих стволов составляет 0,5 мрад. Углы наведения: по вертикали от —5° до +85*, по горизонтали 360°. Скорость наведения соответственно 85° и 115° в секунду.



Для стрельбы применяются стандартные выстрелы от авиационной пушки GAU/8A с осколочно-фугасными, кумулятивно-осколочными, бронебойно-трассирующими снарядами. Начальная скорость снарядов 1040 м/с. Время полета на дальность 3000 м составляет 5,2 с.



http://www.dogswar.ru/artilleriia/zenitnye-kompleksy/681-zenitnaia-ystanovka-lartemis-.html

Edited October 1, 2018 by Heli

[Heli]



Компания Rheinmetall Defence будет демонстрировать новую разработку - корабельную артсистему SeaSnake-27 калибра 27 мм на выставке IDEX 2017, сообщает "Военный Паритет" со ссылкой на defence-blog.com.



SeaSnake-27 является преемницей известной системы Mauser MLG 27. Эффективная боевая дальность стрельбы составляет 4000 м.



http://forum.militaryparitet.com/viewtopic.php?id=14064

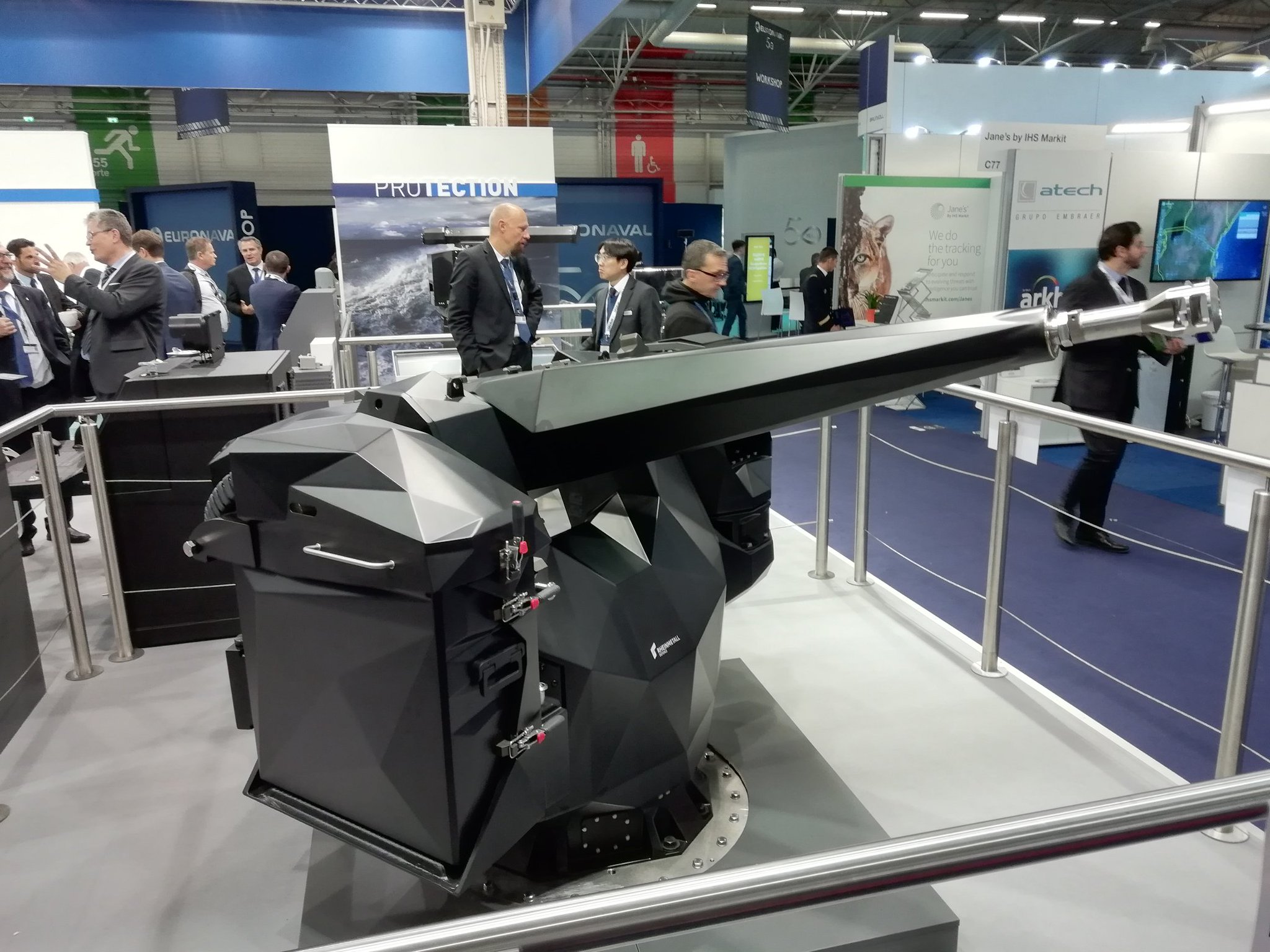

доработанный перед окончательными испытаниями вариант



Edited October 26, 2018 by Heli

[DronneR]

доработанный перед окончательными испытаниями вариант



Интересно, а они могут использоваться в качестве ПВО и CIWS, или это чисто противопиратские пушки?

[Heli]

Интересно, а они могут использоваться в качестве ПВО



а почему собственно нет, а артчасть и сенсоры располагают



или это чисто противопиратские пушки?



не только противопиратские, катера и другие корабли небольшого водоизмещения из мировых флотов никуда не делись
