127-мм корабельные орудия и снаряды (5-inch naval guns)

[Heli]



Navy Recognition сообщает, что производитель перспективного управляемого снаряда LRLAP для 155-мм артустановок AGS эсминцев типа Zumwalt (DDG 1000) Lockheed Martin ведёт разработку нового управляемого снаряда для 127-мм АУ эсминцев типа Arleigh Burke и крейсеров типа Ticonderoga. Новый снаряд получил название NGP (Navy Guided Projectile). дальность стрельбы - до 120 км. Основное предназначение - поражение малых скоростных надводных целей в любую погоду и любое время суток.



http://prokhor-tebin.livejournal.com/771332.html

[Heli]

127-мм корабельные орудия и снаряды (5-inch naval guns)





морской 127-мм Экскалибур N5 представлен на выставке Euronaval 2014

дальность до 50 км, среднее отклонение на данной дистанции 2 м



в типичном сценарии вражеский корабль обнаруживается удаленными сенсорами, например БПЛА



http://www.navyrecognition.com/index.php/news/naval-exhibitions/euronaval-2014/2148-raytheon-chose-euronaval-2014-to-showcase-for-the-1st-time-its-excalibur-n5-naval-projectile.html

[Heli]

127-мм корабельные орудия и снаряды (5-inch naval guns)



снаряды hyper velocity projectile для различных орудий



Палубные орудия ВМС США могут пережить второе рождение благодаря идущим сейчас испытаниям снаряда с начальной скоростью в 3 Маха. NAVSEA начала испытания варианта снаряда hyper velocity projectile - HVP (предназначен для рельсотрона, но разрабатывается, чтобы быть совместимым с несколькими АУ).



HVP, выпущенный палубным 127-мм орудием Мк 45 будет медленнее, чем запущенный рельсотроном, но все равно его начальная скорость будет выше чем у обычного неуправляемого снаряда.



В то время как артиллерийские орудия являются стандартом для флота им не хватает дальности и точности управляемых ракет, что сокращает их применение в современных конфликтах. Согласно релизу NAVSEA, служба также рассматривает применение HVP в орудиях большего калибра, чем у Мк 45.



http://news.usni.org/2015/06/01/navy-researching-firing-mach-5-guided-round-from-standard-deck-guns

Edited June 2, 2015 by Heli

[Heli]



Компания BAE Systems получила контракт ВМС США на капитальный ремонт и модернизацию 127-мм артсистем MK 45 эсминцев. Первоначальный контракт суммой примерно 80 млн $ включает в себя модернизацию шести орудий до конфигурации Mod 4, с возможным опционом для еще четырех орудий и ростом стоимости до 130 млн $. Как ожидается, работы будут начаты в 2016 году. Поставка первого модернизированного орудия состоится в октябре 2017 года, последнего в январе 2020 года.

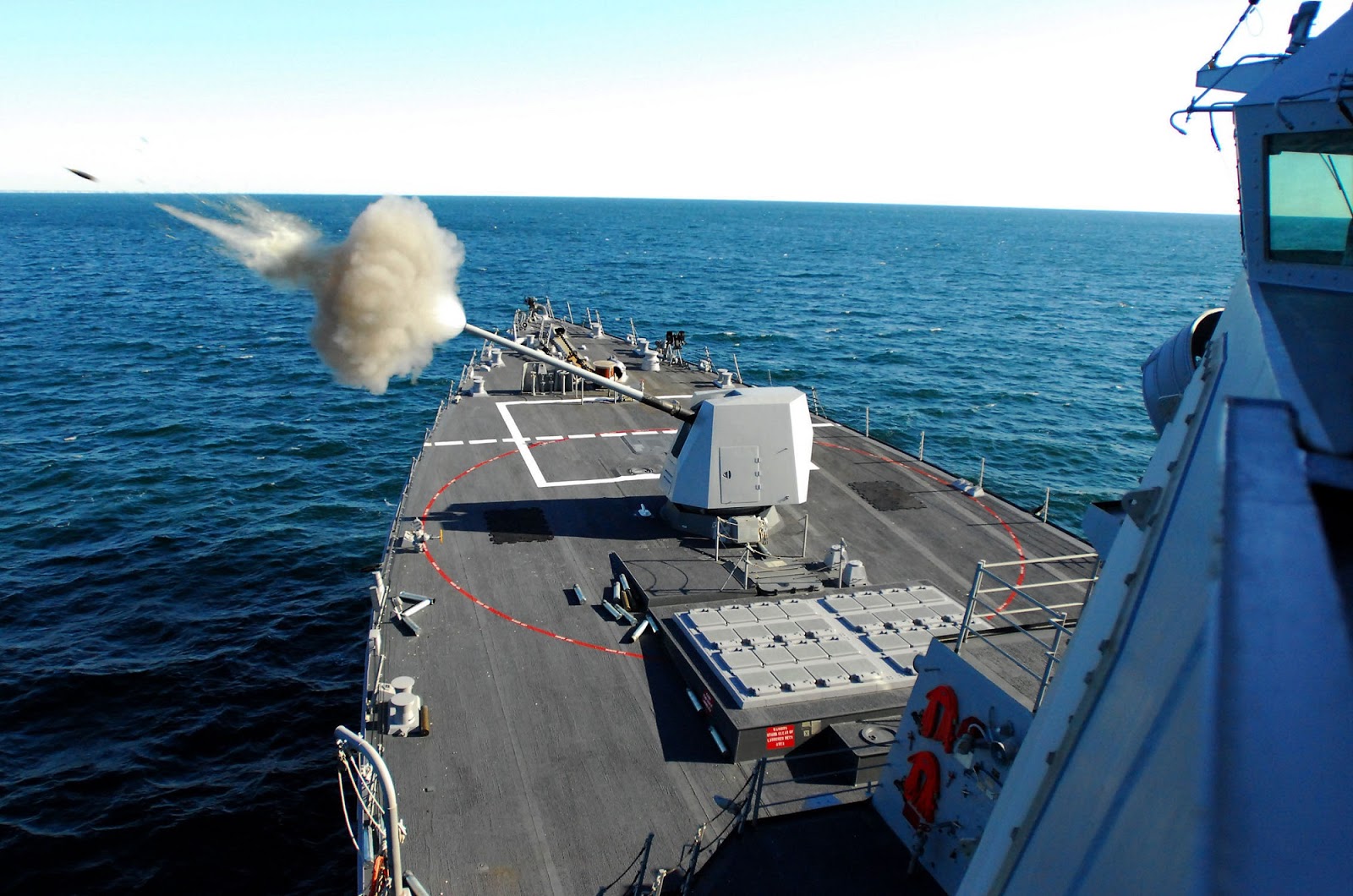

Орудия Mk45 Mod 4 устанавливается на всех новых (или модернизированных) эсминцах и крейсерах ВМС США. Всего в ВМС США и 10 других флотов по всему миру было поставлено более 260 орудий.



Модернизация до Mod 4 включает установку ствола длиной 62 калибра, усиление механизмов орудия и его крепления, снижение заметности, обновление системы управления и установку кожуха орудия со сниженными эксплуатационными расходами. Усовершенствования поддерживают потенциальное применения управляемых боеприпасов с большой дальностью стрельбы.



http://www.navyrecognition.com/index.php?option=com_content&task=view&id=2988

Edited August 14, 2015 by Heli

[Heli]



морской 127-мм Экскалибур N5 представлен на выставке Euronaval 2014

дальность до 50 км, среднее отклонение на данной дистанции 2 м



в типичном сценарии вражеский корабль обнаруживается удаленными сенсорами, например БПЛА



http://www.navyrecognition.com/index.php/news/naval-exhibitions/euronaval-2014/2148-raytheon-chose-euronaval-2014-to-showcase-for-the-1st-time-its-excalibur-n5-naval-projectile.html



Американская компания Raytheon провела испытания управляемых снарядов Excalibur N5, разработка которых ведется для ВМС США. Согласно сообщению компании, испытания снарядов калибра 127 миллиметров проводились на полигоне «Юма» в Аризоне. Проверки боеприпаса признаны успешными.



https://nplus1.ru/news/2015/10/02/excalibur

[Heli]



кстати на 3D-графике снаряд с неким оптическим окном

на ускоренной киносъемке с обычным носовым обтекателем радиовзрывателя, как у сухопутного варианта



[Heli]



Компания Raytheon в настоящее время разрабатывает радиолокационную головку самонаведения миллиметрового диапазона волн для снаряда Excalibur N5, об этом узнал журналист Navy Recognition на Национальном симпозиуме Ассоциации военно-морских сил США, состоявшемся на прошлой неделе в Вашингтоне.



"Мы работаем над технологиями наведения, которые обеспечили бы гибкость в борьбе с различными целями", сказал Paul Daniels, старший менеджер компании по программе Excalibur. "Первая ГСН основана на лазерном наведении. Другая, более новая - радарная версия."



Снаряд N5 имеет три режима настройки предохранительно-исполнительного механизма:



• срабатывание по сближению

• срабатывание по удару

• срабатывание по удару и временной задержке




http://www.navyrecognition.com/index.php?option=com_content&task=view&id=3464



итак окно имеет отношение к ПАЛГСН

[Heli]



127-мм снаряд Paveway с лазерным наведением разработанный в 1977 в Dahlgren Laboratory







артстенд





8-дюймовый управляемый снаряд







танк M41 после попадания 8-дюймового снаряда

Edited November 5, 2016 by Heli

[Heli]

Improved Kinetic Energy Electronic Time (IKE-ET) Round



http://www.dtic.mil/ndia/2015armament/wed17485_Bland.pdf



добавлено видео



[Heli]





Vulcano 127 и Vulcano 155

Edited April 4, 2017 by Heli

[Heli]



Orbital ATK анонсировала, что получила заказ ВМС США стоимостью 20.8 млн. $ на тестирование и производство многофункциональных взрывателей MK419 Mod 1 Multi-Function Fuze (MFF) для 127-мм снарядов корабельных орудий



http://www.monch.com/mpg/news/15-maritime/1169-orbatk-fuze.html



Взрыватель предназначен для применения со 127-мм ОФС Mk187 и 76-мм ОФС. Модель MK419 Mod. 0 принята на вооружение в 2002 г., производство началось в 2003 г. В 2014 г. началось производство улучшенной модели MK419 Mod. 1. Основной производитель в настоящее время — фирма Orbital ATK.



Режимы срабатывания:



• неконтактный по воздушным целям (расстояние до воздушной цели);

• неконтактный по наземным и надводным целям (высота подрыва над поверхностью);

• дистанционный;

• ударный;

• автоматический неконтактный (заводская установка). В автоматическом режиме можно без дополнительных установок вести стрельбу как по воздушным, так и по надводным/наземным целям.




Масса взрывателя 898 г. Максимальная допустимая осевая перегрузка при выстреле 26000 ед., максимальная допустимая частота вращения 410 об./с, максимальная начальная скорость снаряда 937 м/с.



Дальность взведения 229…405 м для 127-мм орудий (с 54-х и 62-х калиберными стволами) и 238…296 м для 76-мм орудий.



Условие 100%-ного взведения: осевая перегрузка ≥3000 ед. и частота вращения ≥75 об./с, 100%-ного невзведения: осевая перегрузка ≤1000 ед. и частота вращения ≥50 об./с.



СОСТОЯНИЕ И НАПРАВЛЕНИЯ РАЗРАБОТОК МНОГОФУНКЦИОНАЛЬНЫХ ВЗРЫВАТЕЛЬНЫХ УСТРОЙСТВ ЗА РУБЕЖОМ

Коленкин А.В., канд. техн. наук Гогин В.В., Стецкевич А.Д., 2016

nimi.su/documents/22.pdf

Edited April 4, 2017 by Heli

[Heli]

Range for mk45 on a surface target with a standard round for min, max and effective.

Min - 500 yards

Max - 13nm

Max eff - 9nm



Range for mk45 on an air target?

5nm



Rate of fire for 5"?

20 rounds in 1 minute

Hot gun for 5"?

50 rounds in 4 hours



What is the mk 46 mod 1?

The optical sight system (OSS)



Locations to fire the 5" from?

3 locations:

Locally on the EP2

Remote from the GMCP

&at the GFCS



GMCP stand for?

Gun Mount Control Panel



GFCS stand for?

Gun Fire Control System



GMCP is located at?

Loader Drum Room



major components of the mk46?

•TIS

•DIS

•CDU

•PSU

•SEU



What does DIS stand for?

Daylight Imaging Sensor



TIS stand for?

Thermal Imaging Sensor



Where is the Mk 46 located?

On the 06 lever forward of director 1



How many MK119 cabinets does the Mk160 GCS have?

2 both in CSER 1



Major components of the MK 34 GWS?

MK 45 MOD 4

MK 160 MOD 9 GCS

MK 46 MOD 1 OSS



How many major power panels does the MK 45 MOD 4 have and where are they?

5

•EP1, EP2 - loader drum room

•EP3 - Deep mag

•EP4, EP5 - gun mount



What is the EP1 panel? Where is it located?

Distributes power to the MK 45, located in the 5" Loader drum room.



What is the EP2 panel? Where is it located?

Provides local control of the MK 45, Located in the 5" Loader drum room.



What is the EP3 panel? Where is it located?

Magazine order acknowledgement (communicates round type/ powder type from EP2 operator to EP3 for magazine crew to load in deep mag).



Purpose of the blue round?

And example of one?

Training round, BL&P



BL&P stand for?

Blind Loaded and Plugged



5" rounds

bl&p

•he-cvt

•he-ir

•he-et

•he-pd

•he-pdd

•mff

•mof

HE-CVT

High explosive controlled variable timing; surface round; 10nm; mechanical timer with ballistic solution created by GFCS



HE-ET

Electronic timing; surface and air; creates wall when explodes; 10 nm



KE-ET

9000 pellets; surface round; anti personnel missions and comms systems; 4-5 nm



Illumination

8-9 seconds of flare; 5-6 nm



HE-VT

Air contact



HE-IR

Infrared sensor detects heat signature and blows up before air contact gets there



HE-PD

High Explosive - Point Detonate



HE-PDD

High Explosive - Point Detonate Delayed



MFF

Multi Function Fuse



MOF

Multi Operation Fuse



How many rounds can the drum of the MK 45 hold?

20 rounds max. 19 is the normal load



https://quizlet.com/

[Heli]



Главное управление вооружения ВМС США (Naval Surface Warfare Center) выпустило запрос к промышленности о участии в запланированной на FY18 огневой демонстрации технологий, связанных 5-дюймовыми управляемыми снарядами, совместимыми с артиллерийской системой MK-34 5-inch Gun Weapon System.



Цель - снаряд должен повысить эффективность работы орудийной системы по сравнению с существующими стандартными боеприпасами, приблизительно в 2 раза увеличить текущие показатели по дальности огня в поддержку наземных войск, а также расширить возможности для уничтожения надводных целей.



Служба ищет наиболее эффективное и экономически обоснованное предложение по способам достижения назначенной цели за 18-24 месяцев. Предложения на уровне отдельных компонентов снарядов не рассматриваются.



Пороговые значения ТТХ снаряда:



Максимальная дальность

>26 морских миль



Минимальная дальность

<15 морских миль



темп огня

>5 выстрелов в минуту



Точность (CEP-50)

<10 метров



Время полета до 26 морских миль

<3,5 мин.



длина не более 61 дюйма, масса не более 110 фунтов.



совместимость с орудийными башнями MK 45 MOD 2 и MK 45 MOD 4



https://govtribe.com/project/live-fire-demonstration-of-technologies-related-to-qualifying-and-fielding-a-mature-design-for-a-naval-surface-fire-support-nsfs-5-inch-guided-projectile-compatible-with-the-mk-34-5-inch-gun-weapon-system-gws/activity

[Heli]

[Heli]

снаряды hyper velocity projectile для различных орудий



Палубные орудия ВМС США могут пережить второе рождение благодаря идущим сейчас испытаниям снаряда с начальной скоростью в 3 Маха. NAVSEA начала испытания варианта снаряда hyper velocity projectile - HVP (предназначен для рельсотрона, но разрабатывается, чтобы быть совместимым с несколькими АУ).



HVP, выпущенный палубным 127-мм орудием Мк 45 будет медленнее, чем запущенный рельсотроном, но все равно его начальная скорость будет выше чем у обычного неуправляемого снаряда.



В то время как артиллерийские орудия являются стандартом для флота им не хватает дальности и точности управляемых ракет, что сокращает их применение в современных конфликтах. Согласно релизу NAVSEA, служба также рассматривает применение HVP в орудиях большего калибра, чем у Мк 45.



http://news.usni.org/2015/06/01/navy-researching-firing-mach-5-guided-round-from-standard-deck-guns



постреляли



[Heli]

Gun-Launched, Guided Projectiles (GLGP)





ВМС США выпустили запрос информации у промышленности о 5 дюймовых снарядах с самонаведением Gun-Launched, Guided Projectiles (GLGP)

служба преимущественно заинтересована в снарядах с радиолокационным и пассивным оптическим наведением, с радиолинией коррекции от бортового радара, при этом должны быть минимизированы изменения платформы



https://www.janes.com/article/86130/us-navy-canvasses-industry-for-glgp-seeker-options

Edited September 26, 2019 by Heli

[Heli]

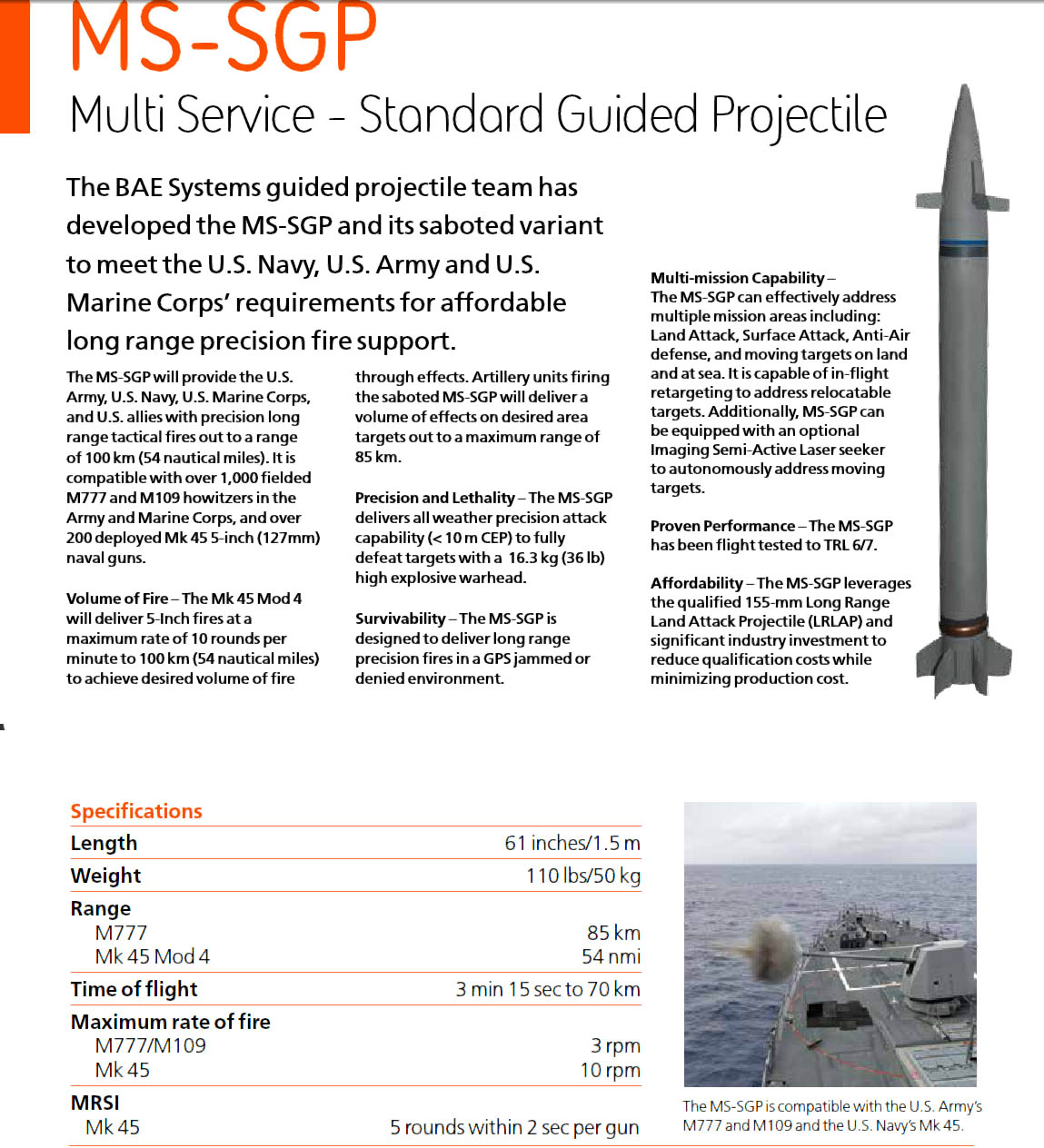

в 2018 году Япония запрашивала через прямые коммерческие продажи лицензионное производство управляемых 127-мм снарядов BAE Systems Multi Service-Standard Guided Projectile



Trends in Major US Arms Sales in 2018

Edited April 7, 2019 by Heli

[arcivanov]

Raytheon разрабатывает корректируемые снаряды Excalibur N5 (N - naval, 5 дюймов), с увеличением дальности в 2 раза и той же точностью что и наземные системы.



https://www.raytheon.com/capabilities/products/excalibur
