Радары наземного обзора

[Heli]



Elbit Systems Elbit Systems представила новую РЛС наземной разведки под названием FPR-10, предназначенную для обнаружения и отслеживания угроз, в том числе укрывающихся в лесопосадках.



Радар предназначен для охраны границ критических инфраструктур, например на воздушном и морском транспорте, особенно в районах, где леса и плотные зеленые насаждения могут обеспечить хорошую маскировку враждебным угрозам.



Система обеспечивает высокое разрешение, имеет широкий угол обзора по азимуту и углу места, обеспечивает классификацию целей и определение их количества. В отличии от более ранних моделей радаров FPR-10 не имеет подвижных частей конструкции.



http://www.shephardmedia.com/news/digital-battlespace/elbit-systems-introduces-foliage-penetration-radar/

Edited April 7, 2017 by Heli

[Heli]

турецкий радар наземной разведки RETINAR PTR



[Heli]

Радар CounterBomber





Радар CounterBomber, разработка компании Rapiscan Systems, Inc. Он может на расстоянии фиксировать наличие спрятанного под одеждой оружия, гранат и самодельных взрывных устройств.



CounterBomber является проверенным, автоматизированным решением проблемы безопасности, допускает удаленное управление оператором.



Система CounterBomber была тщательно протестирована правительством США и успешно используются вооруженными силами США во всех последних крупных конфликтах, а также других нестабильных районах по всему миру с 2008 года.



http://www.armyrecognition.com/december_2014_global_defense_security_news_uk/rapiscan_systems_adds_the_counterbomber_threat-detection_system_to_its_portfolio.html

Edited December 12, 2014 by Heli

[Heli]





Портативный радар наземной разведки PR-15 с низкой вероятностью перехвата, система состоит из трех основных блоков и некоторых опциональных. РЛС оснащена оптико-электронном устройством для идентификации цели в дневных и ночных условиях.



Номинальная мощность приемо-передатчика 5 Ватт, он используют специальную технику сжатия импульса, что снижает вероятность перехвата сигнала. Дальность обнаружения пешеходов до 3,5 км, легкового автомобиля до 7 км. Разрешающая способность радара 45 метров. Максимальная радиальная скорость обнаружения примерно 100 км/час.



http://www.armyrecognition.com/partner_2015_news_online_show_daily_coverage/new_portable_ground_surveillance_radar_pr-15_unveiled_for_the_first_time_at_partner_2015_12406153.html

Edited June 26, 2015 by Heli

[Heli]



Военнослужащие разведывательных подразделений Западного военного округа (ЗВО), дислоцированных в Московской области, отрабатывают учебные задачи с помощью новейшей портативной РЛС ближней разведки «Фара-ВР».



Как сообщили в Управлении пресс-службы и информации МО РФ, применение данной РЛС позволяет обнаружить движущуюся бронетехнику и живую силу противника в условиях плохой видимости и на труднодоступной местности.



Кроме того, РЛС может устанавливаться на различные виды станковых пулеметов «Печенег», «Корд» и автоматические гранатометы АГС-17 и АГС-30. В таком сопряжении станция позволяет своевременно обнаружить и уничтожить противника, а в совокупности с прибором ночного видения РЛС – вести огонь по групповым целям при полном отсутствии оптической видимости.



Оснащение станции обеспечивает ведение комплексной и эффективной разведки участка местности в панорамном режиме, определение характера, вида объекта на удалении от 4 до 8 км и его координат для нанесения массированного артиллерийского и авиационного удара. Масса станции – 12 кг, она переносится одним человеком.



В ходе занятий и практических тренировок разведчики отрабатывают задачи скрытного перемещения на поле боя, развертывания комплекса, ведения разведки, обнаружения и определения характера цели и ее поражения.



РЛС «Фара-ВР» поступила на вооружение разведчиков ЗВО в текущем году.



http://www.armstrade.org/includes/periodics/news/2015/1015/101031682/detail.shtml

[Heli]



Радар CounterBomber, разработка компании Rapiscan Systems, Inc. Он может на расстоянии фиксировать наличие спрятанного под одеждой оружия, гранат и самодельных взрывных устройств.



CounterBomber является проверенным, автоматизированным решением проблемы безопасности, допускает удаленное управление оператором.



Система CounterBomber была тщательно протестирована правительством США и успешно используются вооруженными силами США во всех последних крупных конфликтах, а также других нестабильных районах по всему миру с 2008 года.



http://www.armyrecognition.com/december_2014_global_defense_security_news_uk/rapiscan_systems_adds_the_counterbomber_threat-detection_system_to_its_portfolio.html





Американская компания R3 Technologies разработала переносной детектор самодельных взрывных устройств и «поясов шахида» CBD-1000, говорится в сообщении Сандийских национальных лабораторий, также участвовавших в проекте. По словам разработчиков, им осталось выполнить несколько технических доработок, после чего они приступят к коммерциализации детектора. Как ожидается, широкое использование новых приборов позволит сократить количество терактов, совершаемых смертниками.



Портативный детектор использует радиолокационную станцию X-диапазона (8-12 гигагерц). С ее помощью прибор способен обнаруживать в первую очередь подшипники, гвозди, керамические обломки, камни и некоторые типы других материалов, используемых террористами в качестве шрапнели при сборке самодельных взрывных устройств. Разлет шрапнели позволяет увеличить зону поражения взрывного устройства по типу осколочных оборонительных гранат, используемых военными.



Радар также может определять «пояса шахидов» на основе металлических и неметаллических взрывчатых веществ. Согласно заявлению разработчиков, CBD-1000 может обнаруживать взрывные устройства, пропущенные металлоискателями и детекторными рамками. Масса переносного детектора составляет около 5,9 килограмма. Он монтируется на треногу и может работать либо от сетевого адаптера, либо от аккумуляторной батареи.



На установку и запуск прибора оператору необходимо не более 15 минут. Сканирование людей на расстоянии 2,7 метра занимает всего 1,3 секунды. Согласно сообщению Сандийских национальных лабораторий, оператору прибора не нужно владеть теорией работы радиолокационных установок; подготовка специалиста, способного работать с CBD-1000 занимает всего полчаса. В настоящее время R3 Technologies занимается доработкой программного алгоритма детектора, который позволит увеличить дальность сканирования до 30 метров.



Разработчики также намерены сделать возможным сканирование подвижных объектов, чтобы можно было обнаруживать «пояса шахидов» при проходе людей через радиолокационное поле. Как ожидается, после начала продаж стоимость одного CBD-1000 составит около 50 тысяч долларов. Устройство уже запатентовано, а его приобретением заинтересовались службы безопасности из Пакистана, Афганистана, Сингапура, Кувейта, Саудовской Аравии и Нигерии.



В период с 1980-го по 2015 год во всем мире было совершено более пяти тысяч терактов с участием смертников. Поэтому несколько стран мира занимаются разработкой технологий, которые смогут очень быстро обнаруживать взрывчатку. В числе новых технологий — чувствительные газоанализаторы, лазерные и химические детекторы. Кроме того, исследователи из Лос-Аламосской лаборатории занимаются дрессировкой пчел и ос на поиск взрывных устройств, а некоммерческая организация APOPO уже использует гамбийских хомяковых крыс для поиска взрывчатки.



https://nplus1.ru/news/2016/02/26/bombers

[Heli]



На выставке LAAD 2017 в Бразилии IAI раскрыла детали относительно своего нового радара наземного обзора с возможность проникновения лучей через листву, которая обычно является преградой для РЛС наземной разведки.



Модель 2112 FP используется одним из клиентов в течение примерно 4-5 лет, но компания IAI только сейчас получила разрешение от израильского правительства на публичное представление этой РЛС.



«Это уникальный радар с точки зрения его способности выделять объекты в лесу», - сказал изданию monch консультант Eyal Ben David.



Теперь IAI получили разрешение и на предложение радаров нескольким потенциальным клиентам.



http://www.monch.com/mpg/news/12-c5i/1194-laad-iai-newradar.html

[Heli]

Expeditionary Tactical Automated Security System (ExTASS)



[Heli]



С начала 2017 года немецкая компания Hensoldt получила заказы суммой около 40 миллионов евро на поставку примерно 50 единиц радаров наземного обзора SPEXER 2000 в страны Ближнего Востока и Северной Африки.



В общей сложности около 150 радиолокационных систем семейства SPEXER развернуты или законтрактованы по всему миру.



АФАР радар SPEXER 2000 оптимизирован для задач наземного обзора. Он способен надежно обнаруживать, отслеживать и классифицировать очень маленькие и медленно движущиеся объекты, такие как пешеходы, а также быстрые объекты, такие как управляемые ракеты. Радар был разработан для ВС Германии.



Кроме того, для дополнительной помощи в идентификации подозрительных объектов может быть установлена камера. SPEXER 2000 входит в семейство радаров SPEXER среди которого есть модели конкретно для разных задач наблюдения - таких как работа в пограничных областях, при охране периметра или береговой линии.



http://www.monch.com/mpg/news/12-c5i/1337-hensoldt-spexer.html

[Heli]



Xponential 2017: FLIR Systems Introduces RANGER R6SS-U Drone Detection Radar



http://www.monch.com/mpg/news/19-unmanned/1423-xponential-2017-flir-systems-introduces-ranger-r6ss-u-drone-detection-radar.html

Edited June 12, 2018 by Heli

[Heli]

SR Hawk





Edited June 7, 2017 by Heli

[Heli]



радары Retinar приобретены неназванным заказчиком за пределами Турции



https://www.armyrecognition.com/august_2017_global_defense_security_news_industry/meteksan_to_supply_retinar_ptr_perimeter_surveillance_radar_to_a_new_foreign_customer_72308172.html

[Heli]





Edited May 6, 2018 by Heli

[Heli]

Leonardo MSTAR ver. 4



Rockwell Collins PSR-500

дальность 500 м для людей и 900 м машин

Edited June 12, 2018 by Heli

[Heli]

где гуки, джонни?

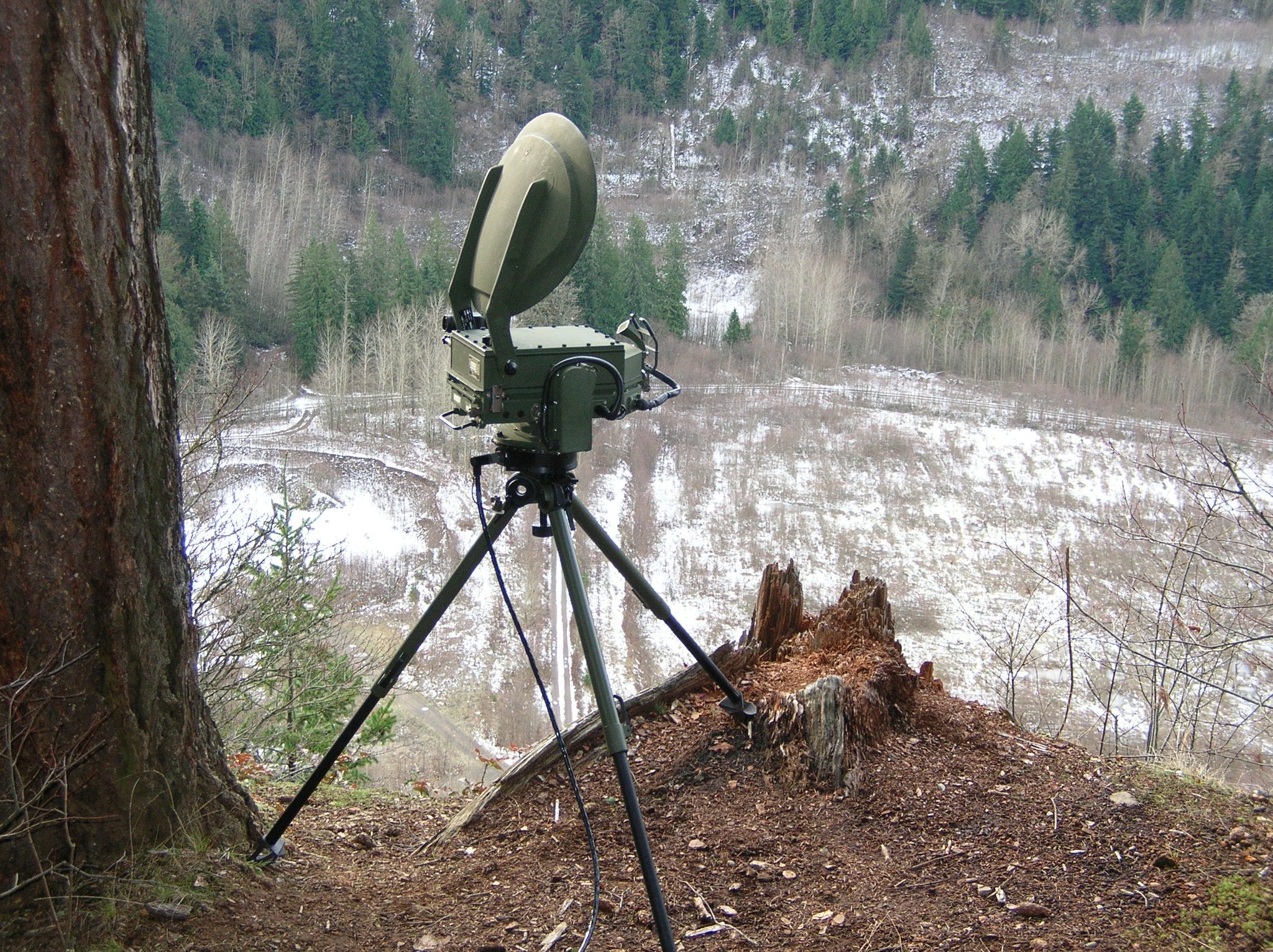

AN/PPS-5 — американская всепогодная переносная радиолокационная станция наземной разведки[1][2][3][4] второго поколения,[5] созданная в начале 1960-х годов научно-исследовательским подразделением Airborne Instruments Laboratory (AIL) производственной компании Cutler-Hammer (ныне Eaton Corporation)[1][6]. Разработана для слежения за перемещением войск противника в условиях плохой видимости; нашла широкое применение в американских вооружённых силах во время боевых действий в Юго-Восточной Азии[3] и во Вьетнаме[7]. Как правило, использовалась в составе разведподразделений мотострелковых (по шесть станций на автомобилях грузоподъёмностью в четверть тонны) и танковых батальонов (по четыре станции на бронетранспортёрах M113)[3]. Станция способна обнаружить идущего человека на расстоянии до 5 км в режиме ближней разведки и едущий легковой автомобиль на расстоянии до 10 км в режиме загоризонтной разведки[8]. Была предназначена заменить в войсках устаревшие станцию ближней разведки AN/PPS-4 и станцию тактической разведки средней дальности AN/TPS-33[9].



Принцип действия



Принцип действия основан на использовании доплеровского смещения частоты для детекции движущихся целей. Индикатор подвижных целей MTI (англ. Moving Target Indicator) позволяет эффективно отфильтровывать помехи от неподвижных объектов, показывая оператору на экране только движущиеся в определённом секторе. Сканирование по азимуту осуществляется вращением параболической антенны[6].



Разработка



Разработка станции наземной разведки велась на конкурсной основе, помимо PPS-5 были представлены станции других компаний — PPS-9 (RCA) и PPS-10 (General Dynamics), которые так и не пошли в производство. Помимо армейских структур, в программе разработки принимали участие представители Корпуса морской пехоты и Научно-исследовательский центр авиации в Роуме, штат Нью-Йорк[8].



В 1962 году с AIL был заключен контракт на изготовление пяти опытных прототипов PPS-5. Испытания длились с 1963 по 1966 год, в условиях различной местности и воздействия климатических факторов. Первоначальные образцы имели электронику на ЭЛТ, с января 1964 года началась их модификация под твердотельную электронику (транзисторы). Для предварительных войсковых испытаний было предоставлено три станции PPS-5 на транзисторах, прошедших полигонные испытания в Форт-Орд, штат Калифорния, Форт-Брэгг, штат Северная Каролина, и Форт-Уачука, штат Аризона, и других армейских испытательных полигонах, после чего, весной 1966 года года опытные прототипы были отправлены для испытаний контингентом американских войск во Вьетнаме,[8] где были опробованы подразделениями зелёных беретов с апреля по июль 1966 года и превзошли предъявленные к ним требования. Войсковые испытания были успешными и по их итогам было решено приступить к серийному производству станций, в июле 1966 года с AIL был подписан контракт стоимостью более $4 млн на закупку первой серийной партии PPS-5 в количестве 125 штук вместе с комплектующими[5].





С учётом недостатков, обнаруженных при эксплуатации станций наземной разведки предыдущих моделей, PPS-5 сделана более надёжной в эксплуатации, с меньшим коэффициентов поломок и неисправностей при аналогичных условиях эксплуатации, экономичной в плане энергопотребления и практически бесшумной, что было особенно важно в условиях Вьетнамского театра военных действий, где любой слышимый противником ночью звук мог выдать местонахождение расчёта станции. Для этих же целей была оснащена выносным пультом оператора, чтобы в случае обнаружения и обстрела противником антенного поста избежать потерь среди личного состава расчёта станции. Станция демонстрировала низкую эффективность для войны в джунглях, была малоприменима в условиях густой растительности, но обеспечивала надёжную работу на открытых рисовых полях, автоматически фильтруя естественные фоновые помехи. Другим параметром, который существенно влиял на дальность обнаружения, являлась скорость ветра над землёй, которая увеличивала воздействие естественных помех, но даже при скорости ветра, превышающей 30 км/ч, было реально отличить движущуюся цель от ложных отражений, то есть, сигнала отражённого от деревьев, кустарников и других предметов местности. Учитывая названные ограничения и непреодолимые недостатки, PPS-5 предназначалась для применения в сочетании с другими средствами обнаружения. PPS-5 вместе со станцией ближней разведки PPS-6 (General Instrument Corp.) были призваны сменить станцию PPS-4 (Sperry Gyroscope),[5] разработанную ещё в 1955 году и находящуюся в серийном производстве с 1959 года, эффективная дальность обнаружения которой находилась в пределах 5,5 км[10].



https://ru.wikipedia.org/wiki/AN/PPS-5

Edited June 12, 2018 by Heli

[Marks]

Сразу возникает вопрос

Заявленная дальность обнаружения грузового автомобиля 15 километров.

Но, что бы увидеть на дальности 15 км, надо подняться на высоту 15 метров.

[edward1976]

Но, что бы увидеть на дальности 15 км, надо подняться на высоту 15 метров.

...или подняться на естественную возвышенность. Или залезть на 3-ий этаж дома.

[Орион]

https://t.me/milchronicles/384

РЛС «Фара-ВР»
