Нож

[vlad4031]

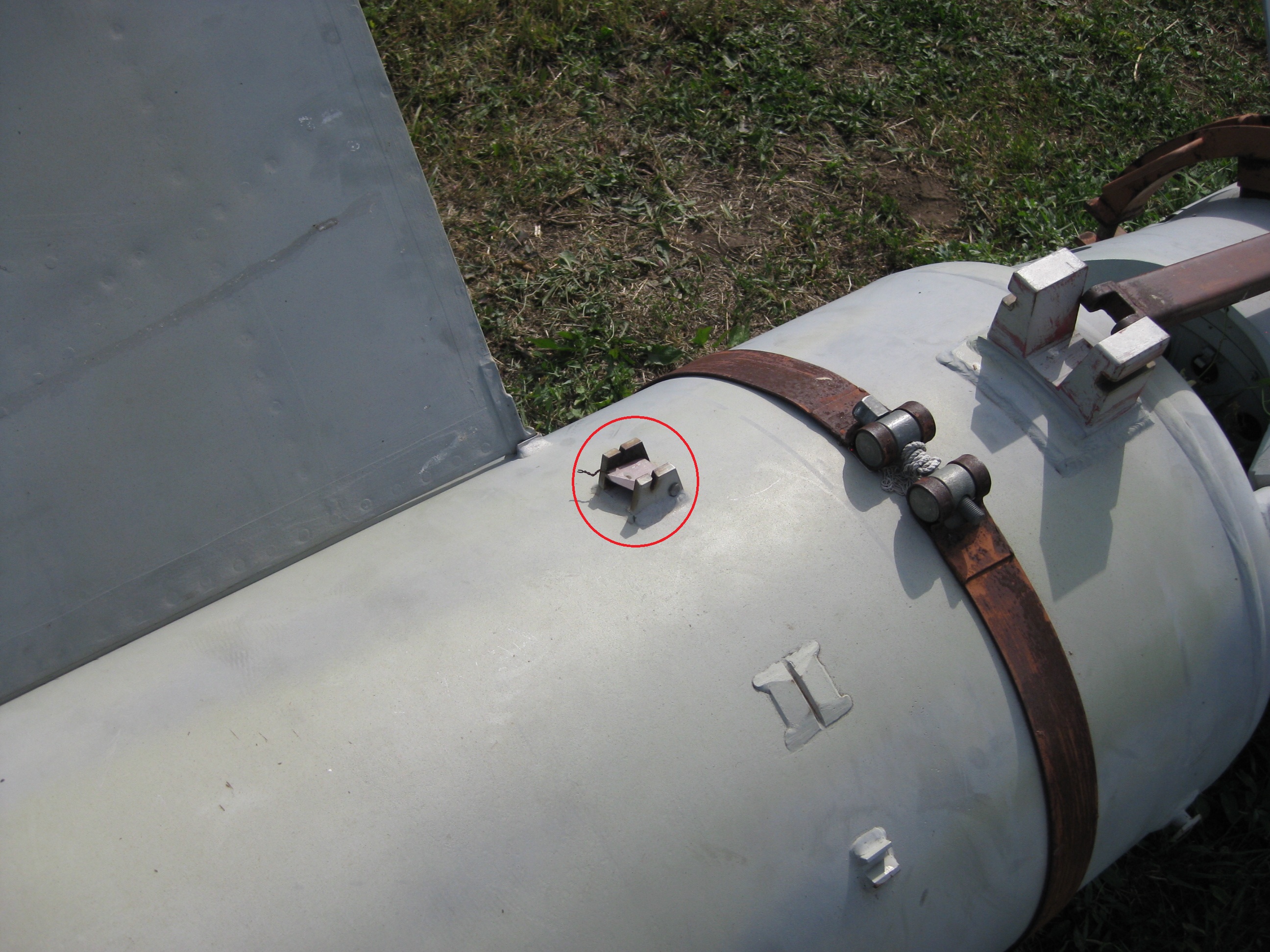

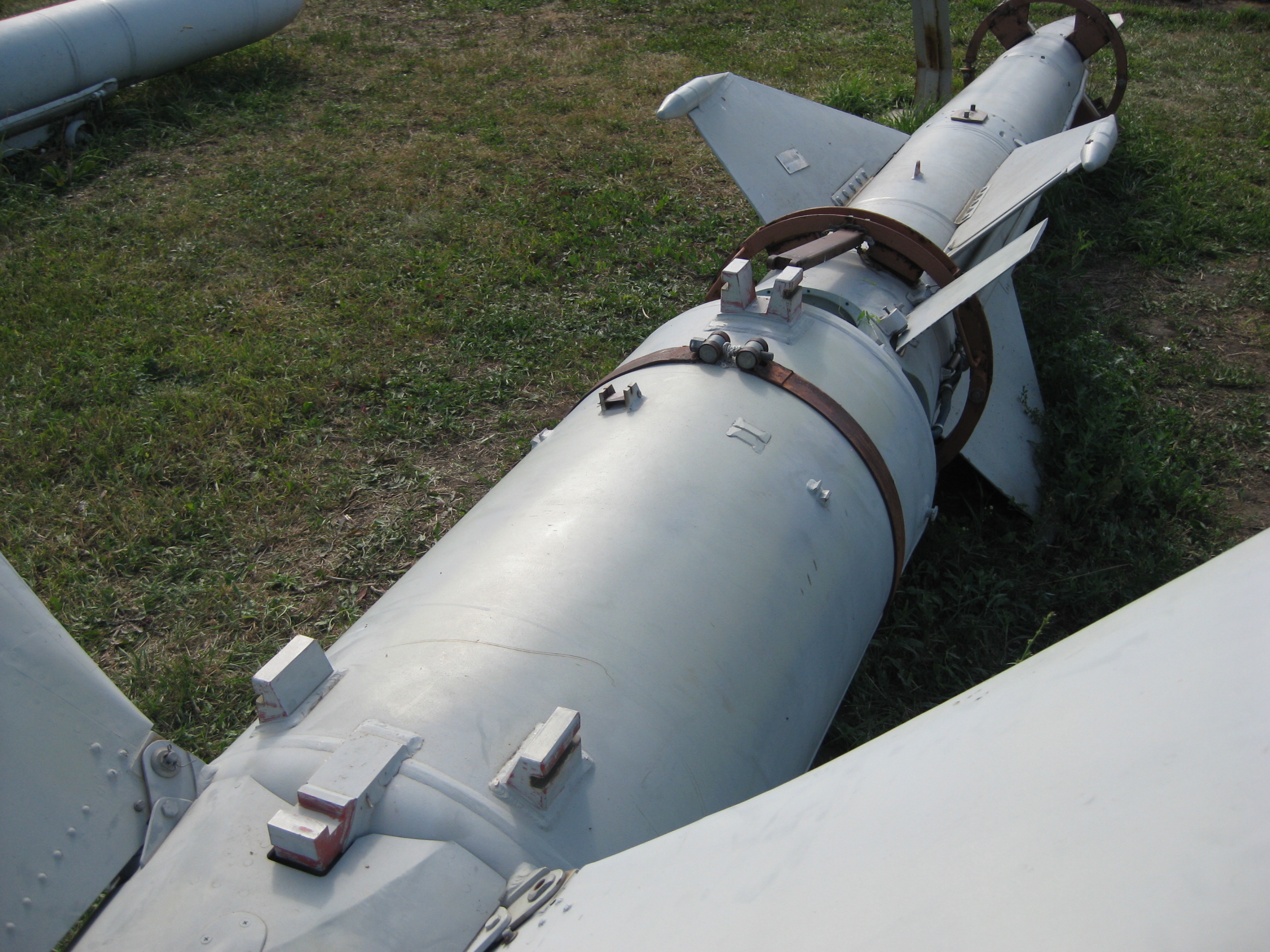

Довелось сфотографировать ракету В-600 (В-601?) морского варианта комплекса С-125, и на корпусе первой ступени мной замечен нож, непонятного назначения.



Известно что хвостовые стабилизаторы на данной ракете при нахождении ее на дежурстве или транспортировке находятся в сложенном положении и фиксируются проволочной перетяжкой (на фото она отсутствует, на первом фото стабилизатор справа откинут в "полетное" положение и не виден). При старте ракеты перетяжка перерезается ножом, который находится на направляющих пусковой установки и хвостовые стабилизаторы освобождаются и откидываются назад.

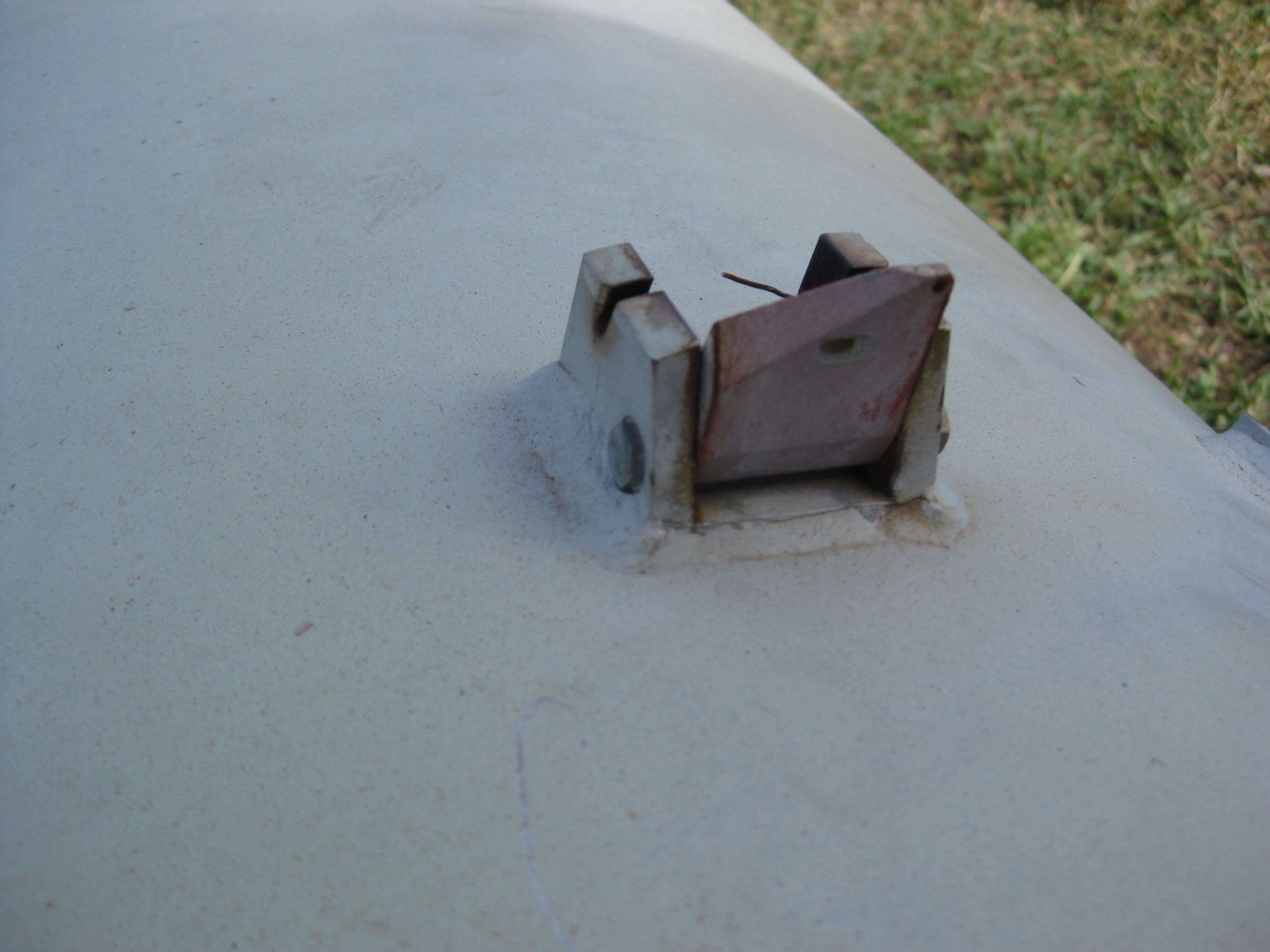

Рядом со сложенными стабилизаторами находится еще один нож и, судя по его расположению и прорезанным пазам в его креплении, он так же фиксируется в сложенном состоянии той же перетяжкой, крепящей стабилизаторы. Дополнительно он закреплен пломбировочной проволокой (возможно, ее удаляют вручную при установке на пусковую), при удалении проволоки нож свободно вращается на 90 и более градусов от корпуса ступени без фиксации в определенном положении и если его разложить как на последнем снимке, то его лезвие будет располагаться перпендикулярно направлению полета ракеты, т.е. что-либо перерезать он сможет только при вращении первой ступени по часовой стрелке, либо жгут проводов или что-то другое само "напорется" на него по действием каких-то сил.



Может, есть какие-нибудь соображения для чего он, или кто-нибудь знает точно что именно он должен перерезать?

Edited September 14, 2011 by vlad4031

[ALF7]

Довелось сфотографировать ракету В-600 (В-601?) морского варианта комплекса С-125, и на корпусе первой ступени мной замечен нож, непонятного назначения.



Известно что хвостовые стабилизаторы на данной ракете при нахождении ее на дежурстве или транспортировке находятся в сложенном положении и фиксируются проволочной перетяжкой (на фото она отсутствует, на первом фото стабилизатор справа откинут в "полетное" положение и не виден). При старте ракеты перетяжка перерезается ножом, который находится на направляющих пусковой установки и хвостовые стабилизаторы освобождаются и откидываются назад.



Рядом со сложенными стабилизаторами находится еще один нож и, судя по его расположению и прорезанным пазам в его креплении, он так же фиксируется в сложенном состоянии той же перетяжкой, крепящей стабилизаторы. Дополнительно он закреплен пломбировочной проволокой (возможно, ее удаляют вручную при установке на пусковую), при удалении проволоки нож свободно вращается на 90 и более градусов от корпуса ступени без фиксации в определенном положении и если его разложить как на последнем снимке, то его лезвие будет располагаться перпендикулярно направлению полета ракеты, т.е. что-либо перерезать он сможет только при вращении первой ступени по часовой стрелке, либо жгут проводов или что-то другое само "напорется" на него по действием каких-то сил.



Может, есть какие-нибудь соображения для чего он, или кто-нибудь знает точно что именно он должен перерезать?

При сходе с пусковой установки специальным ножом перерезалась стяжка, фиксирующая консоли стабилизатора.http://pvo.guns.ru/s125/index.htm

[vlad4031]

Если кому интересно, то вот как оно на самом деле:

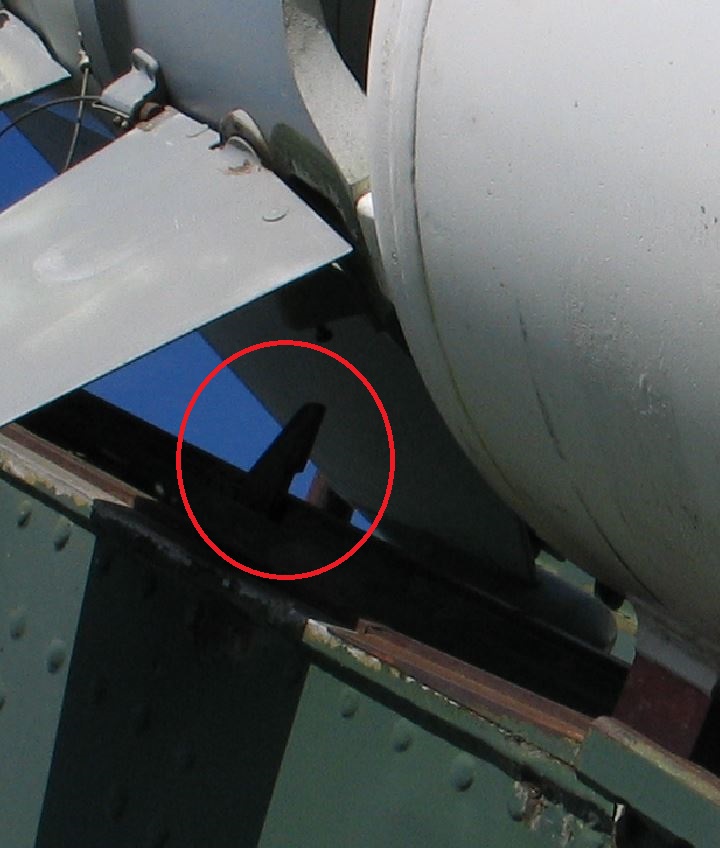

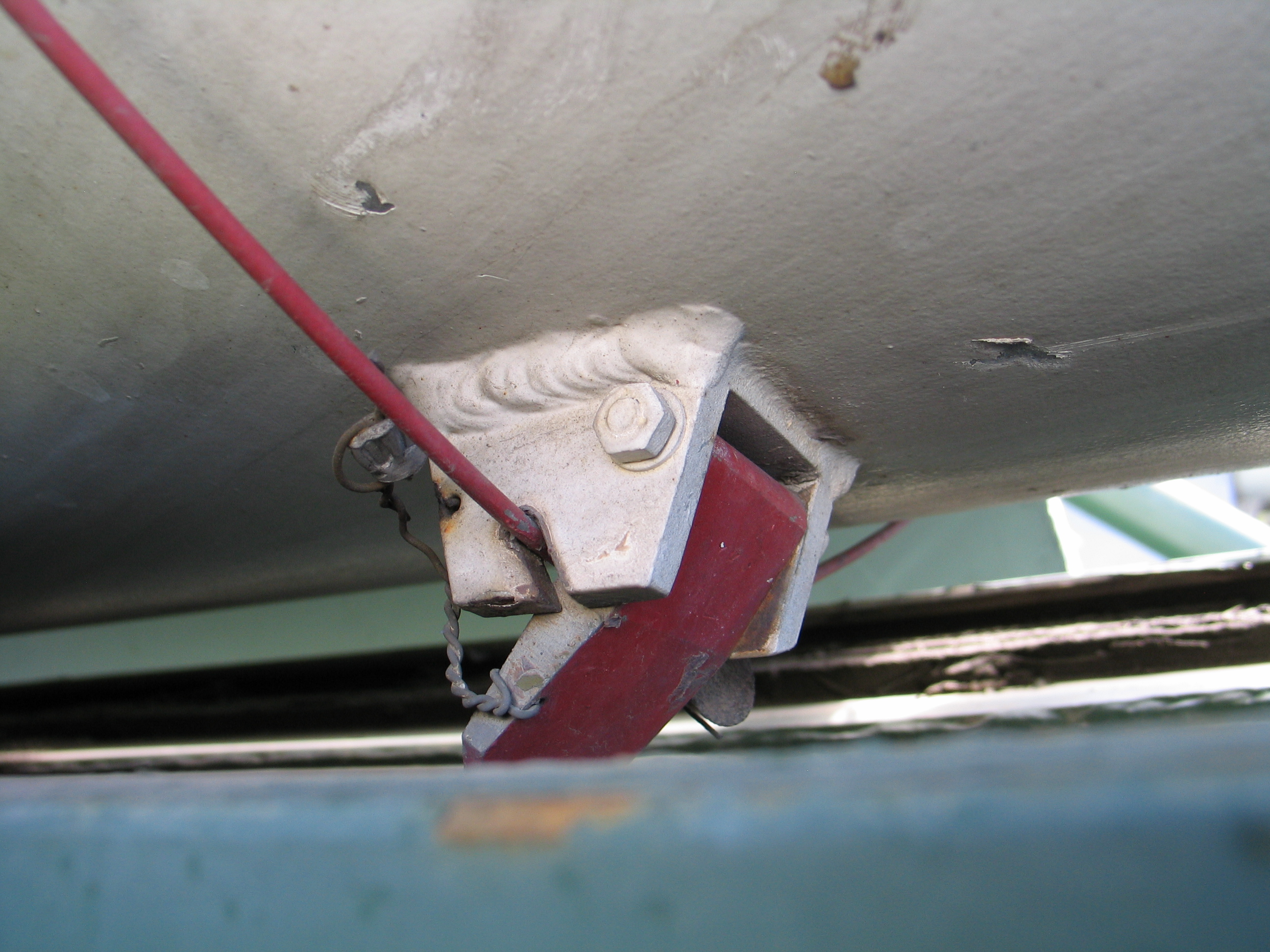

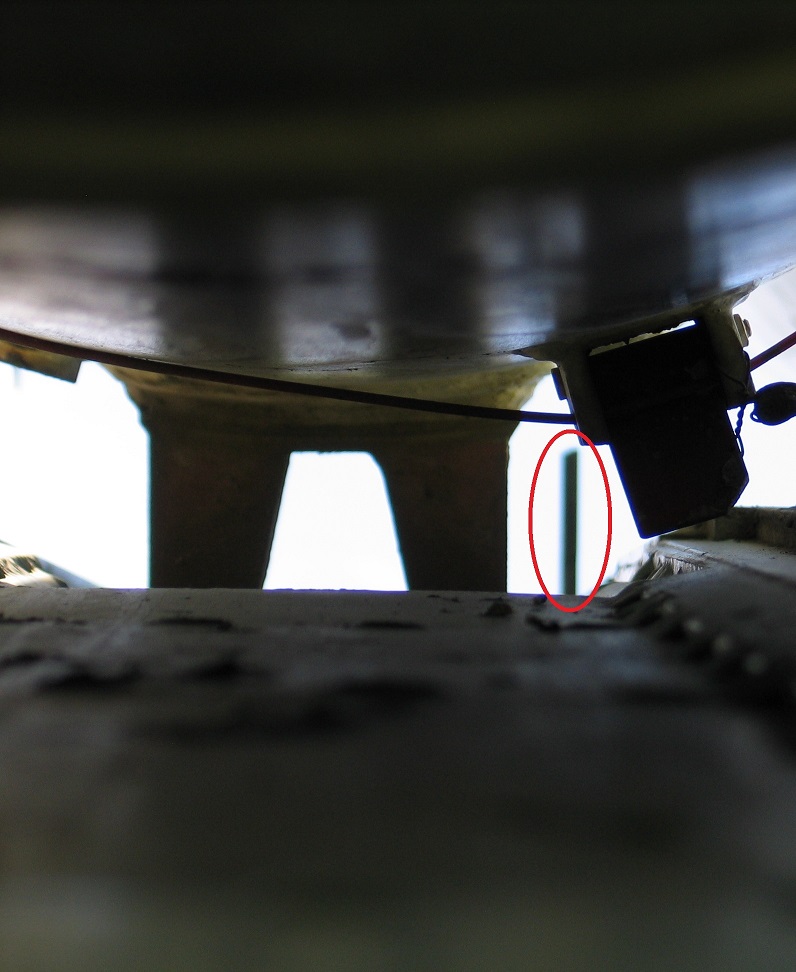

Тот красный ножик действительно перерубает стяжку, ударяясь при движении вперед по пусковой балке о специальный шток на оной.

Сбило с толку, что у ножика с первого поста, вроде бы, судя по картинкам, есть лезвие, которое со стяжкой вообще не соприкасается и непонятно зачем оно сделано.



Чудны дела твои, советский конструктор.
