Triton

Ребята, а есть у вас в планах замена нынешнего "авиационного" азимутального указателя на аутентичный танковый? Например, как в этом тренажере.

Зато при 14ˣ для ППН-Д СОЖ-М будет соответствие с волшебной книжечкой под названием: ТО и ИЭ. Это ведь так приятно :)

ALF7, спасибо за ссылку! Да, это есть прицел наводчика ППБ-2. Ссылка на видео: https://yadi.sk/i/tf8vseQzb6M5P

Т.е. для ППН-Д СОЖ-М будет реализовано увеличение 14ˣ, 5ˣ, 1ˣ (дневной режим) и 5ˣ (ночной режим)? Видимо, так и есть, но должно быть 4 шкалы дальности: левая шкала дальности очень похожа для использования 30-мм ОФС, а вот для 30-мм бронебойных снарядов шкалы нет. Непонятно почему.

1К13-2 — это основной прицел наводчика БМП-3, поэтому через него ведется стрельба днем и ночью из 2А70 (в т.ч. и управляемой ракетой), 2А72 и ПКТ. Для стрельбы по воздушным целям и как дублирующий прицел для стрельбы по наземным целям наводчик использует дневной прицел ППБ-2. У командира БМП-3 есть ТКН-3МБК — это по сути дневной/ночной бинокль, т.е. это не прицел, а прибор наблюдения. Возможность стрельбы командиром по НЦ и ВЦ обеспечивается дневным прицелом 1ПЗ-10. Принципиально ничем. Каждый заточен под конкретную систему вооружения.

Какая-то корявая сетка. Это с чего скрин? В большем разрешении картинка есть? А лучше ссылку на видео.

Dr.lex, а сетки прицелов в итоге так и останутся желтыми, или будут приведены к реальному черному цвету?

Насколько я понимаю, прицелы 1К13-2 и СОЖ-М наводчика БМП-3 и прицел 1К13-3С командира самоходного орудия 2С25 принципиально ничем не отличаются. Можно смело реализовывать в симуляторе! :) Сетка прицела СОЖ-М наводчика БМП-3. Взято отсюда: Боевая машина пехоты БМП-3 с прицелом-прибором ППН-Д. Техническое описание и инструкция по эксплуатации Реальная сетка прицела 1К13-3С командира 2С25 "Спрут-СД" ранее уже выкладывалась: http://forums.eagle.ru/showpost.php?p=1995607&postcount=68

Эх, если бы я... :) Это скрины программы "Полигон". Выкладывал в этой теме: http://forums.eagle.ru/showthread.php?t=99640 http://forums.eagle.ru/showpost.php?p=2123542&postcount=11 http://forums.eagle.ru/showpost.php?p=2131179&postcount=12 Поэтому и ошибочка с названием прицела вышла: ведущий говорит об одном прицеле, а на видео показывают другой.

Я прошу прощения, то оказалась сетка не ППН-Д "Сож-М", а сетка перископического прицела ППБ-2 наводчика. Вот есть очень интересная ссылка на ТО и ЭИ БМП-3 с ППН-Д "Сож-М". http://ru.scribd.com/doc/114214209/armor-manuals-%D0%91%D0%BE%D0%B5%D0%B2%D0%B0%D1%8F-%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D0%B0-%D0%BF%D0%B5%D1%85%D0%BE%D1%82%D1%8B-%D0%91%D0%9C%D0%9F-3-%D0%A2%D0%9E-%D0%B8-%D0%98%D0%AD Правда, придется немножко раскошелиться, чтобы нормально прочитать этот документ.

Перископический прицел ППБ-2 наводчика БМП-3 На фото попала не вся сетка прицела, а только ее центральная часть. Мне кажется, что индекс "50" означает тоже самое, что "50" в сетке прицела 1П3-7 для БТР-80. 1П3-7

Зенитный прицел 1П3-10 командира БМП-3 Качество снимка неудовлетворительное, но пока только так.

Спасибо.

ALF7, эти снимки из какого-то тренажера?

Т-90А. Тепловизионный прицел наводчика "Эсса" Большинство Т-90А с таким прицелом, но не все. Не знаю, пригодится или нет, но на всякий случай пусть будет: Устройство оружия и его боевое применение : учебник : в 2 ч. И. Ю. Лепешинский [и др.]. – Омск : Изд-во ОмГТУ, 2012. http://uvc.omgtu.ru/images/books/uo2.pdf Учебник, конечно, с некоторыми косяками, но тем не менее есть сетки прицелов с описанием.

Командирский прибор наблюдения ТКН-3Б танка Т-72Б. На 2С19 ставится ТКН-3В, но сетка идентична.

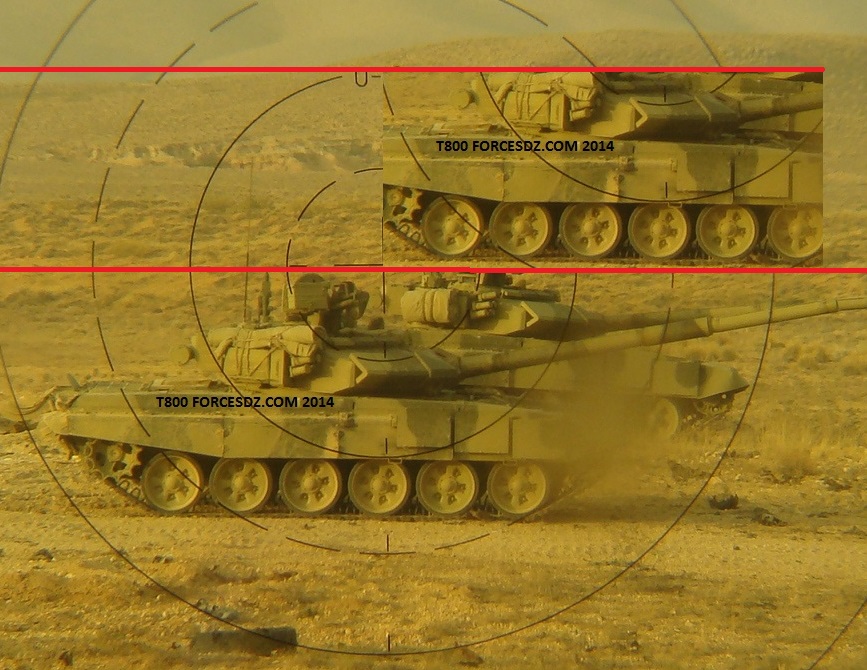

ПЗУ-7 Кажется, я немного ошибся по поводу сетки зенитного прицела ПЗУ-5 и ПЗУ-7. Вот прицельная сетка ПЗУ-7 танка Т-90А Таманской дивизии: А это фото я принял за зенитный прицел Т-90СА Алжирской армии. Конечно, может это он и есть, но может и нет. :book:

Разве что в определении угла, под которым виден танк. По моим измерениям он равен 10...11 тысячных, следовательно дальность составляет 200...220 м. Кстати, в одной книжке нашел описание ПЗУ-7, но с другой сеткой:

Сетка дневного прицела ТПД-К1 наводчика танка Т-72Б

ПЗУ-5

Перископический прицел ППБ-2 наводчика-оператора БМП-3

Прицел прямой наводки 1П23 САУ 2С19 В дополнение к этому http://forums.eagle.ru/showpost.php?p=1686702&postcount=3

2С25 Спрут-СД Прицел наводчика 1А40-1М Прицел командира 1К13-3С

А в чем проблема зайти на сайт под своим логином?

Чтоб угонять "восьмерки". :)
