Ещё на боковых панелях есть вольтметры под диаметр 60, цена на фото не моя)) Ещё одна интересная кнопочка 4КНР, но они не все такие как на фото! Ну и указанные мной переключатели, ТС-5, кнопки и т.д.

Вместо АЧС стоят ЧАМ 706, с ними сложнее( По верхнему пульту ещё: красным ППНГ-15К,зелёным компас КИ-13. Остальное я вроде обозначил

По балону не знаю. У тебя на фото состав БРЭО другой. Вот те, что я нашёл. На твоём фото пометил: красным ТС-5, синим СВ (светильник), фиолетовып П4ПНГ

20 мм точно синие кнопки по правому борту ближе к зади, их 5 шт. А те, что ближе к преди вроде ПКН, такие ещё можно найти. ТС-5 это маркировка табло, онивезде и на верхней панели и на передней и на боковых. Прямоугольные в рамочке. В них высвечиваются надписи

Следующая тема кнопки и переключатели. Тут у вас могут возникнуть проблемы если хотите найти идентичные. Много стоит ВМ, ВМ-С, 2ВМ, 2ВМ-С, 3ВМ, 3ВМ-С, ВНМ, ВНМ-С, 2ВНМ, 2ВНМ-С, 3ВНМ, 3ВНМ-С Проще найти ПТ8-1В И переключатели типа ВГ, ППГ, ВН и т.д. но их у вас меньше. Кстати на верхней панели, два переключателя с ходом ручки крест на крест, но это вроде уже не П4П, а что то из ВН. Если кому то понадобится сниму размеры того, что есть, но по кнопкам образмериватся сложно. Да ещё кнопки с квадратными головками имеют грань 20мм. Чёрные фанарики подсветки СМ, над приборами с-60 Табло с надписями ТС-5, его размер 14х26, но это только табло с ободком, там ещё корпус немного выступает. Они есть на последнем фото. Для начала где то так. Если, что спрашивайте. И будьте бдительны, это дело затягивает!))

Постараюсь наследить в вашей теме покачественней! Фото и размеров панелей у меня увы нет, да собственно и задачи такой я перед собой не ставил. Мой пунктик СУ-27. Вобщем хочу пояснить ряд вопросов которые очевидны для знающих людей, а вот для меня по началу были некоторой проблемой. От чего отталкиваться при образмеривании панелей (из того, что я знаю): 1) Стрелочные приборы стандартно выпускаются под посадки 60 и 80 мм. На вашей панели: - ВР-30 слева самый верхний (вариометр показывает вертикальную скорость) их не мало продаётся; - ниже и левее прибор марку которого не знаю. Но судя по всему это указатель перегрузки, диаметр 60мм (в ЧА давно не летал) над ним осветитель СВ-60, т.к. прибор не имеет внутренней подсветки; -ещё ниже слева индикатор радиовысотомера А-034, диаметр 80мм, не помню какой максимум на вашем; -правее от него УС-350 указатель скорости, диаметр 80мм. Их кстати тоже полно; -ещё правее ПКП, скорее всего какая то модификация ПКП-72, посадка у них вроде стандарт 117х117мм, грань срезающая угол 25мм -ещё ниже слева - затрудняюсь сказать надо глянуть в мануал к симу; -правее от него стоит ВМ-15К высотомер, диаметр 80мм, тоже можно найти; -ещё правее ПНП-72, посадка вроде как под ПКП; -ещё ниже слева АЧС, их найти не проблема, но мне не нужны и потому размеров нет; -правее указатель шага винтов, диаметр 60мм. На правой половине панели: -сверху вроде АГ-72; -ниже комбинированный указатель температуры газов, диаметр 80мм; -ниже указатель оборотов двигателей ИТЭ-2, диаметр 80, их так же полно, но много модификаций Это был ликбез по приборам. Как с ними быть дело ваше. Толи искать и оживлять, толи делать иммитаторы, или экран с фальшпанелью. Все фото не мои, пусть простят авторы. Многое взято отсюда: http://www.avsim.su/forum/topic/22159-fotografii-paneley-i-priborov/

Да не вопрос! Написал в личку

С радостью принимается любая помощь!! До этого я выкладывал только готовые наработки, наверно надо поменять формат общения) Постараюсь выкладывать всё по мере работы, может так будет веселей и ещё кого в помощь привлечём))!

Спасибо, за пояснение. Делали по РЛЭ знающие люди(знакомые мне) пока недоступны. Написано, что должна отклонятся в предел 15-20 (там риска есть), про лампу и зуммер ничего не сказано. Проверка правда проводится на земле, я для простоты сделал в полёте, чтоб с монтажём видео не заморачиваться. А стрелка опасной высоты ставится в любое положение и по ней отрабатывает лампа, зуммера пока нет. Очень интересно похожи ли движения основной стрелки, по скорости и плавности на реальный, есть несколько вариантов прошивки, долго подбирали по своему разумению)

Ну вот дождались) Выкладываю видео результата наших трудов по высотомеру. Насколько я понимаю получилось полностью реализовать функционал прибора, но вне симулятора. Так что прошу не обращать внимание на невпопад высказывающуюся Риту по поводу перехода опасной высоты, и отставание стрелки нашего прибора от игрового (уж очень нереально она там себя ведёт) Вот по этому поводу прошу высказаться людей имевших дело с реальным прибором в действи. Ну и приношу извинения за качество, рук нехватало)) В общемна ваш суд. Да, подсветка красная встроенная, но будет дорабатываться, слабовата получилась, поэтому в темноте не снимал.

Баровысотомер следующий на очереди. И опять же: не успокоюсь пока не реализую весь функционал)!

За приборы заранее огромное спасибо! Знаю у вас ещё есть баровысотомер. буду обращатся за его образмериванием. А условия остаются прежними: кто хочет повозится с радость поделюсь наработками, ну а у кого желания нет или возможности, будем решать вопросы о изготовлении за умеренную плату. Конструктив не выкладываю т.к. идёт постоянная доводка, дабы не получилось как с берёзой: в начале темы выложенно одно, а сейчас всё продвинулось далбше, в том числе благодаря помощи людей, откликнувшихся по этой теме. Но если честно сказать, то по берёзе за помощью в самостоятельном изготовлении никто не обращался, то ли тихо делают сами, толи и не пробовал никто?

Flyning-CAT, фото и точные размеры приборов действительно очень интересуют. Если схемку накидаете и размерчики штангелем снимите вообще супер будет. Думаю это интересно будет многим. Ну а если не на публику то в личку, скайп, аську или на мыло, ну вобщем как удобно. Может ещё есть возможность боковые панели обмерять? Gorr, сотворить такое надругательство над вашим подарком у меня рука не поднимится)) Так я ещё такие же обещал некоторым людям, нужна повторяемость. Да и с изготовлением то по сути проблем нет, просто как то не подумал когда заказ делал, а теперь пойдёт на изготовление со следующими приборами. Это новодел иммитатор, притом полностью работоспособный по всему фунуционалу, уже частично привязан к игре, скоро будет видео.

Интересное применение для подобных вещей)) Реплики нужных вам приборов нами ещё не разработаны, и это дело не такое быстрое! Если есть желание и терпение ждите. А так попробуйте поспрашать у BIRD, но умеренная плата понятие растяжимое)

Да не в самом стекле дело, а в выгроверованном или нарисованном треугольнике. Вот он то криво и получается.

Опять же для поддержания интереса)) Высотомер практически готов, недостаёт стёклышка на кремальере, вручную получается убого, буду заказывать. Функционально работоспособен, на очереди прикручивание к игре. Ну и пока подключён по временной схеме с кучей проводов, это изменится с обновлением контроллера.

Ну может не так быстро как хотелось бы, но мы идём к этому)!!!

Да, и открытость всех разработок никто не отменял! Если у кого есть желание размять руки и голову для собственных нужд пишите, поделюсь 3D моделями и чертежами, помогу советом, ну заодно и вы может меня чем поправите. Ничего пока не выкладывал из-за некоторых недоработок. Изготовление на заказ в принципе тоже будет рассматриваться, но немного позже, до ума довести надо)

Gorr, за фото и промеры был бы очень признателен, особенно внешней вмзуальной части. Воспроизведение внутренней по родной схеме, для меня по крайней мере очень проблематично. Там использованы латунные шестерни с очень маленьким модулем. А без зубонарезного станка и набора фрез такое сделать не реально. У меня к такому оборудованию доступа нет. Тем методом которым пользуюсь я получаются шестерни с модулем 1, а редуктор 20:1 не обязательно однокаскадный, ну и с модулем действительно поиграться можно. А с приборами вам повезло, по доброму завидую)) Достать приборы Су 27 почти не реально, всё в лучшем случае около да похоже, а это не далеко ушло от новодела, да и хочется доступности массам, потому и ищу массово воспроизводимые технологии. Баровысотомер немного отложил, по просьбе Стаса занялся радиовысотомером. Добрый человек пообещал готовые шестерни на разное кол-во зубов с маленьким модулем, будут в руках попробую. А вот по поводу указателя перегрузки и угла атаки действительно интересно: там столько дополнительных индексов. Фиксированные они, или двигабтся в зависимости от числа МАХ, если да то как? Но я стараюсь осваивать всё по порядку, чтоб голова не закипела)) Вот кстати моё рещение бленкера на реле РЭК 43

Вариант конечно, только где их набраться)) Ну в общем по поводу реле я погарячился, провёл эксперимент - вроде бы получается)) Но если у кого какие идеи появятся пишите, может более подходящие варианты есть.

Вопрос, так сказать в студию: есть ли у кого идеи, что из относительно простых устройств можно применить для привода бленкеров. Электромагнитные реле небольших размеров имеют малый ход якоря, ну не шаговик же ставить или серву? Хочется сделать ближе к реальности, чтоб двигались. Может солиноид какой, или кто знает где купить миниатюрные движки постоянного тока? Сам привод я уж прикручу

Поддерживаю! Новые темы плодить не хочется, а название данной уже давно не отражает обсуждаемые вопросы. Ну а работы ещё уйма))

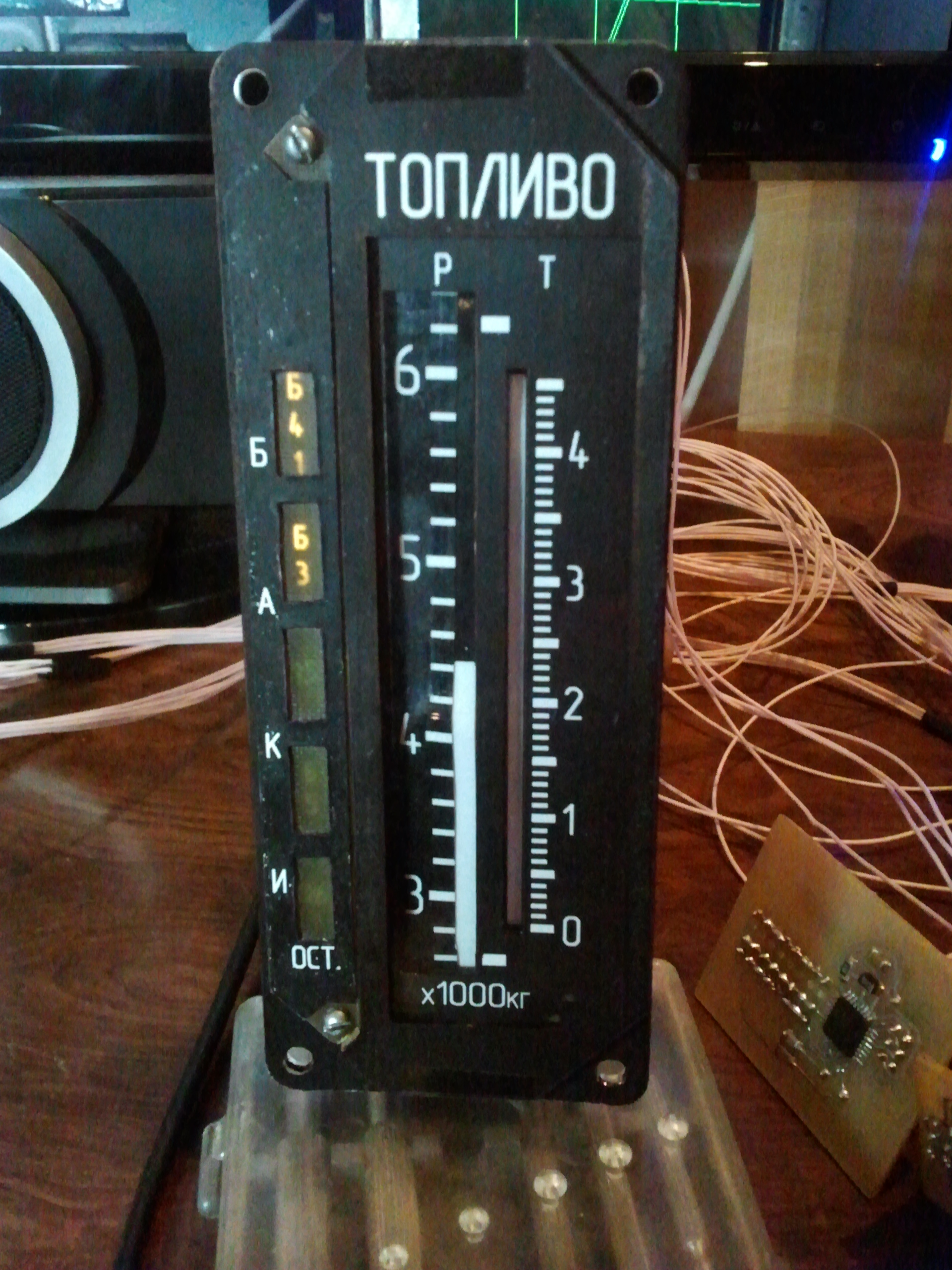

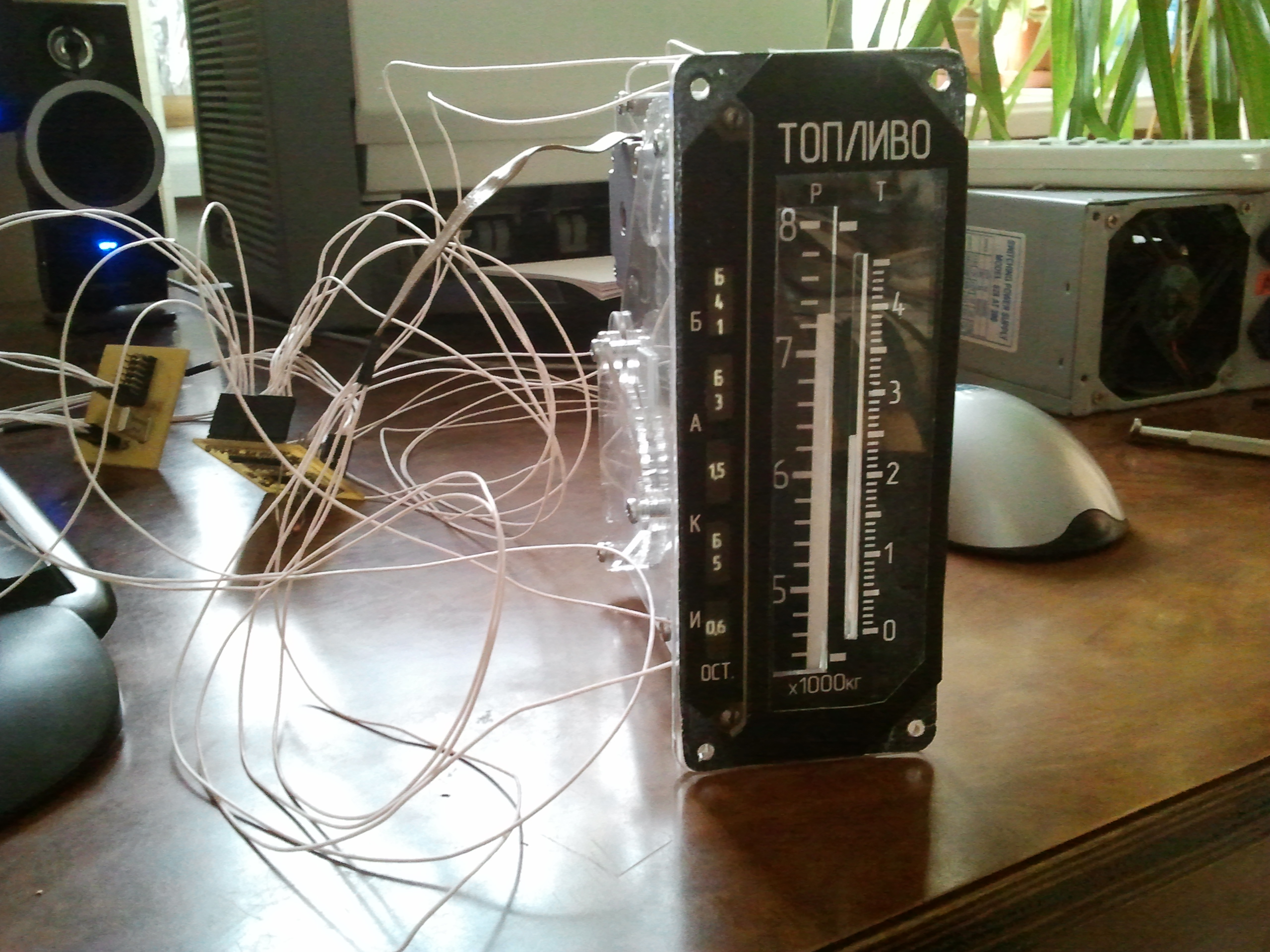

Вот результаты нашей совместной деятельности. Хотелось бы только пояснить: алгоритм работы прибора соответствует СУ27 поздних серий, а не игровому, т.к. в игре данный прибор реализован немного далеко от реальности. Ппрошу не пинать за качество видео снято на телефон, для съёмки использован трек с полной заправкой с началом в воздухе (чтоб лишних вопросов не было:)), для ускорения процесса использовался слив топлива. Так же реальному масштабу не соответствует шкала расходомера, закралась ошибочка при проектировании (будет исправлена в следующих экземлярах) ну и она же будет продлена до 9400кг, в соответствии с реальностью.

Ну вобщем то уже топливомер готов, но нет пределу совершенству, если есть какая то инфа или предложения рассмотрим)

Решил выложить с целью поддержания интереса)
