Outstanding work! I just can agree with MacFevre

Hi Retsilf, war gerade in deinem Album. Starkes Cockpit! VG

May be this is an Idea for you http://forums.eagle.ru/showthread.php?t=45018&highlight=X52+Mounting

It´s not necessary with the WH because on top of the extension you can just rotate the Grip. So the the Base and Stick stay straight.

Danke, hatte ich schon gesehen. Werde aus den Bildern nur leider nicht wirklich schlau.

Hallo zusammen, da ich von elektronik wenig bis keine Ahnung habe, wäre ich für etwas Hilfe dankbar. Ich habe 'Lindens' UFC und möchte jetzt endlich anfangen es zusammen zu bauen. Als I/O Karte will ich mir die BBI-32 von Leo Bodnar bestellen. In der Beschreibung steht, dass man beleuchtete Schalter anschließen kann.:cry: Die von Linden mitgelieferten Taster haben eine integrierte LED und ich hab' keinen Schimmer, wie ich die Löten muss:unsure:. Vielleicht kann mir ja jemand helfen. Gruß Kubi

Ich habe mir die 5 Pol bestellt und die passen einwandfrei.:thumbup:

Stimmt! Hatte ich auch gesehen, aber die Variante mit den Steckern schien mir sicherer zu sein.

Ich bin leider alles andere als ein löt- und elektronik Fachmann:cry: Hab' viel hier im Forum, bei Google und Youtube rumgestöbert und mir informationen gesucht. Für die 5 Pole brauchst du 5 Kabel. Ich habe ein Netzwerkkabel verwendet. Das hat mehr als genug Adern. Im Baumarkt habe ich mir eine Lötstation gekauft und einfach ein bisschen rumprobiert. Die Stecker haben nummerierte Pole 1 - 5. Die verbindest du einfach 1 zu 1 miteinander. Solltest du gar nicht klar kommen, gibt's doch bestimmt ein Elektonikfachgeschäft in deiner Nähe (z.B. Radio- Fernsehmechaniker). Die löten dir das bestimmt zusammen wenn du fragst. Das sollte für die ein leichtes sein und kostet bestimmt auch nicht viel.

Nein, dass ist nicht das richtige Kabel. Dieses ist 6-polig und du brauchst eins mit 5 poligem Mini DIN Stecker. http://www.conrad.at/ce/de/product/731937/?insert=62&insertNoDeeplink&productname=Miniatur-Rundsteckverbinder-Pole-5-MP-371S5-Lumberg-Inhalt-1-St http://www.conrad.at/ce/de/product/732087/?insert=62&insertNoDeeplink&productname=Mini-DIN-Steckverbinder-Pole-5-204011-BKL-Electronic-Inhalt-1-St Habe ein bisschen gesucht, aber kein fertiges Kabel mit diesen Steckern gefunden. Am besten du bestellst dir die Stecker und lötest das Kabel selber, dann kannst du auch die Länge frei bestimmen.

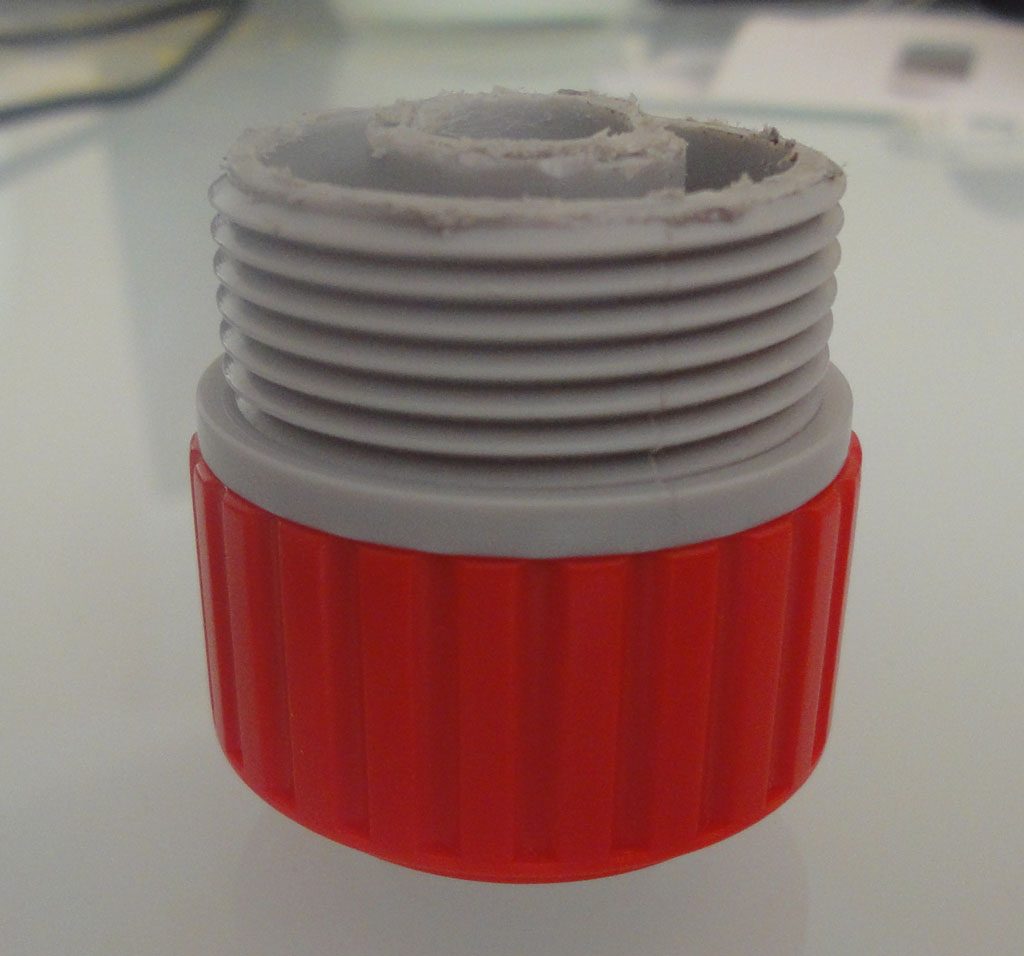

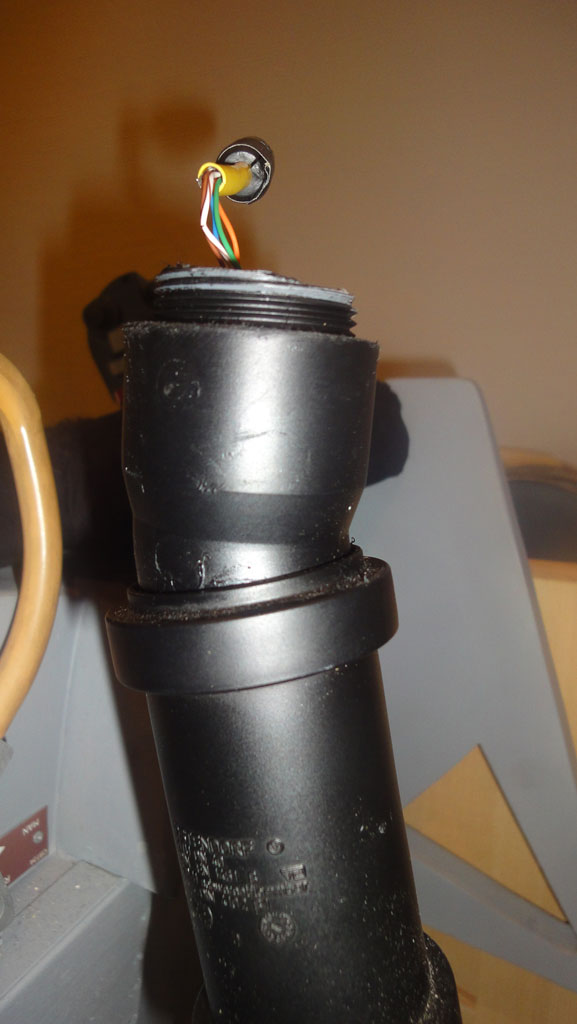

Hallo zusammen, habe noch ein paar Bilder gemacht. Ich hoffe das hilft dir weiter David und natürlich allen anderen, die Interesse daran haben. Als erstes bereitest du die beiden Adapter so vor: und eine der Verschraubungen: Dann entfernst du die Enden der Rohre mit den Gummidichtungen Den ersten Adapter klebst du in das obere Ende des Sticks. Darauf kannst du dann den Griff schrauben. Den zweiten schraubst du mit der bearbeiteten Verschraubung auf die Basis des WH Dann schneidest du einen Schlitz in das unter Ende des Rohrs, steckst es einfach auf den Adapter und ziehst es mit einer Schraubschelle fest. Zum Schluß nur noch den Griff draufschrauben und fertig. Das graue Rohr findest du in vielen Varianten im Baumarkt. Die beiden Winkel die ich verwendet habe, haben einen Knick um 15°. Mit den Teilen vom Bild kommst du auf eine Höhe von ca. 17 cm. Mein Stick ist um ca. 25 cm verlängert. Dadurch ist er natürlich sehr leichtgängig und hat kaum noch Federdruck. Ich persönlich bin damit sehr zufrieden, aber das ist Geschmackssache. Wenn du einen stärkeren Federdruck möchtest, ist die Variante von 'shagrat' mit der Feder vielleicht die Bessere. Ich hoffe, dass hilft dir ein bisschen weiter. Falls noch weiter Fragen auftauchen, einfach melden. cheers Kubi:pilotfly:

Löten musst du schon, ist aber nicht so schwer. Nach ein bisschen üben hab ich das auch hinbekommen

Gerne,den Link für die benötigten Stecker zum Verbinden von Basis und Griffstück findest du in meinem Thread auf der 2. Seite. Ich denke mal, morgen werde ich ein bisschen Zeit finden um die Fotos zu machenBis dannKubi

Auch den für die Basis musst du ein bisschen bearbeiten. Hab's jetzt aber nicht mehr genau im Kopf wie ich das gemacht habe. Gucks mir an wenn ich wieder zu Hause bin und mach Fotos.

Yep,davon brauchst du zwei. Einmal für die Basis und einmal zur Montage des Griffs auf das Rohr.

O.k.. Ich mache noch ein paar Fotos von meiner Variante und schicke sie dir. Die Länge des Sticks kannst du dann beliebig variieren. "Dimebug" hat in seinem Thread auch ganz gut erklärt, wie es funktioniert. http://forums.eagle.ru/showthread.php?t=76032&highlight=Dimebug&page=17 Auf Seite 17&18 kannst du dir auch schon mal Tips holen. Gruß Kubi

Ne andere Möglichkeit für dich ist vielleicht das: http://forums.eagle.ru/showthread.php?t=111108

Hey DavidRed, ich hab' im Moment nicht viel Zeit, darum kann es ein bisschen dauern, aber wenn du noch ein bisschen Geduld hast, könnte dir dann erklären wie ich meinen Stick umgebaut habe. Gruß Kubi

Hi HarSu,looks really great! Thanks for sharing pictures. I like your Seat build especial the Parachute Container. That´s what I've still to do for mine.Keep up the great work.

Hallo Atom, die Vor- und Nachteile hat Fritz17031962 ja schon aufgezählt. Ich habe meinen Stick um ca. 25.5 cm verlängert und bin sehr zufrieden mit dem Ergebnis. In meinem Thread habe ich ein paar Bilder von dem Stick eingestellt. http://forums.eagle.ru/showthread.php?t=101455&page=2 Das Material hab ich ebenfalls aus dem Baumarkt. Die Stecker zum verbinden des Griffs mit der Basis gibt's bei Conrad. Falls du noch Fragen hast, melde dich einfach. Gruß Kubi

Hi MacFevre, your work looks awesome:thumbup:. I have the same problem as you. No eccess to CNC:(. And I don't like the issue with the 90 degree cut. If you go on working with the Jigsaw you will possibly like this: http://www.neutechnik-werkzeug-shop.de/shop/article_200100/Pr%C3%A4zisions-Stichs%C3%A4getisch.html?sessid=ZleOWAShh4uNJriDV09LmvvPQg29OsBzT9n4Aot8R4UzppOs50aN84M1eN5IXAfU&shop_param=cid%3D2%26aid%3D200100%26 I got it and did nearly all cuts with it. Works realy great for me. Not sure if they ship to the US. They just say "call for a quote for international shipping". And maybe you can get a tool like this in the USA. Keep on with your nice work. I'm Looking foreward to see more. Cheers Kubi

Hey Waxi, danke für die Tips. Suche schon etwas länger nach einer Firma für Laserausschnitte. Muss mich zwar noch ein bisschen mit Illustrator auseinanderseitzen, werde es aber auf jeden Fall versuchen.

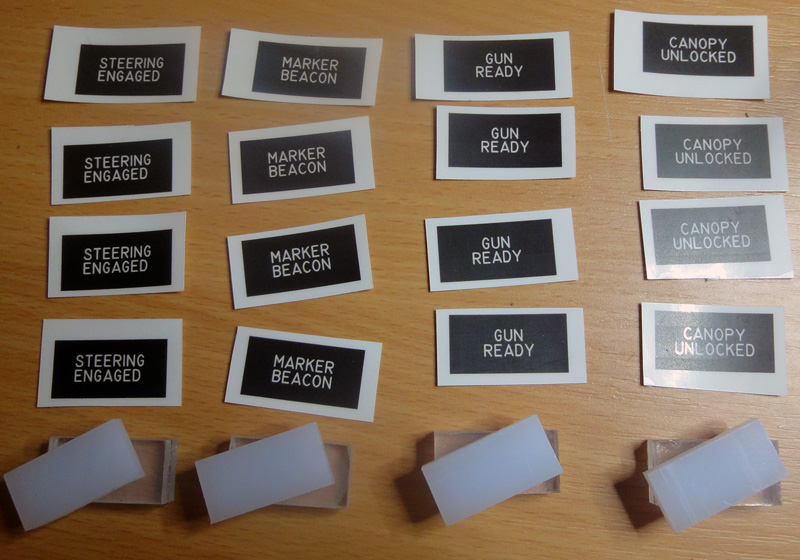

Thanks guys!:D For the labels I used self adhesive transparent sheet for Ink Printer. I put 4 layers together to reduce the light thru the black part. Looks good for me. Because I have no access to a Laser or CNC, I have to find other ways. Found this solution somewhere on the internet.

Not much to say! Just grandiose!!!

Had a little time today to start building the Annunciator. Here are some Pics: I'm quite happy with the result. Happy Easter!
