Diese Modulare Bauweise finde ich sehr gelungen. Ich glaub es dauert nicht mehr lange und das Gästezimmer wird hier umstrukturiert.

So ich hab noch ein wenig dran gebastelt und inzwischen sind auch Kippschalter eingebaut und funktionsfähig. Ich sprach ja davon das nicht alle Tastenbetätigungen oder Schaltimpulse bei falling edge bzw. rising Edge registriert wurden. Lösung: Man muss den Pulsweitenfaktor deutlich höher stellen als 1. Ich hab ihn z.B. auf 12(120ms) gestellt bei einer Periodendauer von 20 (200ms). Mit den Werten schaltet jetzt alles zu 100% perfekt. Mit der 2. Konfigurationsebene habe ich auch experimentiert. Dazu habe ich eine zweite Konfiguration zu meiner Hauptkonfig erstellt. Dann einen Eingang z.B. B20 als ShortCut für die konfigurationen festgelegt. Die zweite konfigebene hab ich mit anderen Tastenbelegungen versehen. Drückt man nun Taster B20 wird diese neu erstellte konfig im Modul aktiviert. Das dauert allerdings einen kurzen Moment. Das USB Device wird in dem Moment abgemeldet und neu im Windows angemeldet. So als wenn man die USB Karte abzieht und erneut aufsteckt. Nur halt mit einer anderen Konfig. Da ist deine vorgeschlagene Lösung mit einem Modifikator zu arbeiten deutlich eleganter. Fazit: Umso länger man dran arbeitet desto größer wird der drang ein gesamtes Cockpit zu basteln. :music_whistling: Gruß Caesar

Besten Dank für deine Tipp´s. Ich bin ja noch lange nicht am Ziel angelangt. Da wird bestimmt noch das eine oder andere geändert. Kippschalter fehlen mir im Moment auch noch. Wenn die da sind geht es weiter. Gestern hab ich mit nem Analog Mini-Stick aus nem alten PS2 Controller experimentiert. Selbst damit läßt sich ne A10C butterweich durch die Luft lenken. Die USB Karte ist echt super vielseitig. Weisst du ob man unterschiedliche Konfigurationen erstellen und dann per Tastendruck oder Schalter anwählen kann? z.B. um die UFC Zifferntasten gleichzeitig als F Tasten zu benutzen. Gruß Caesar

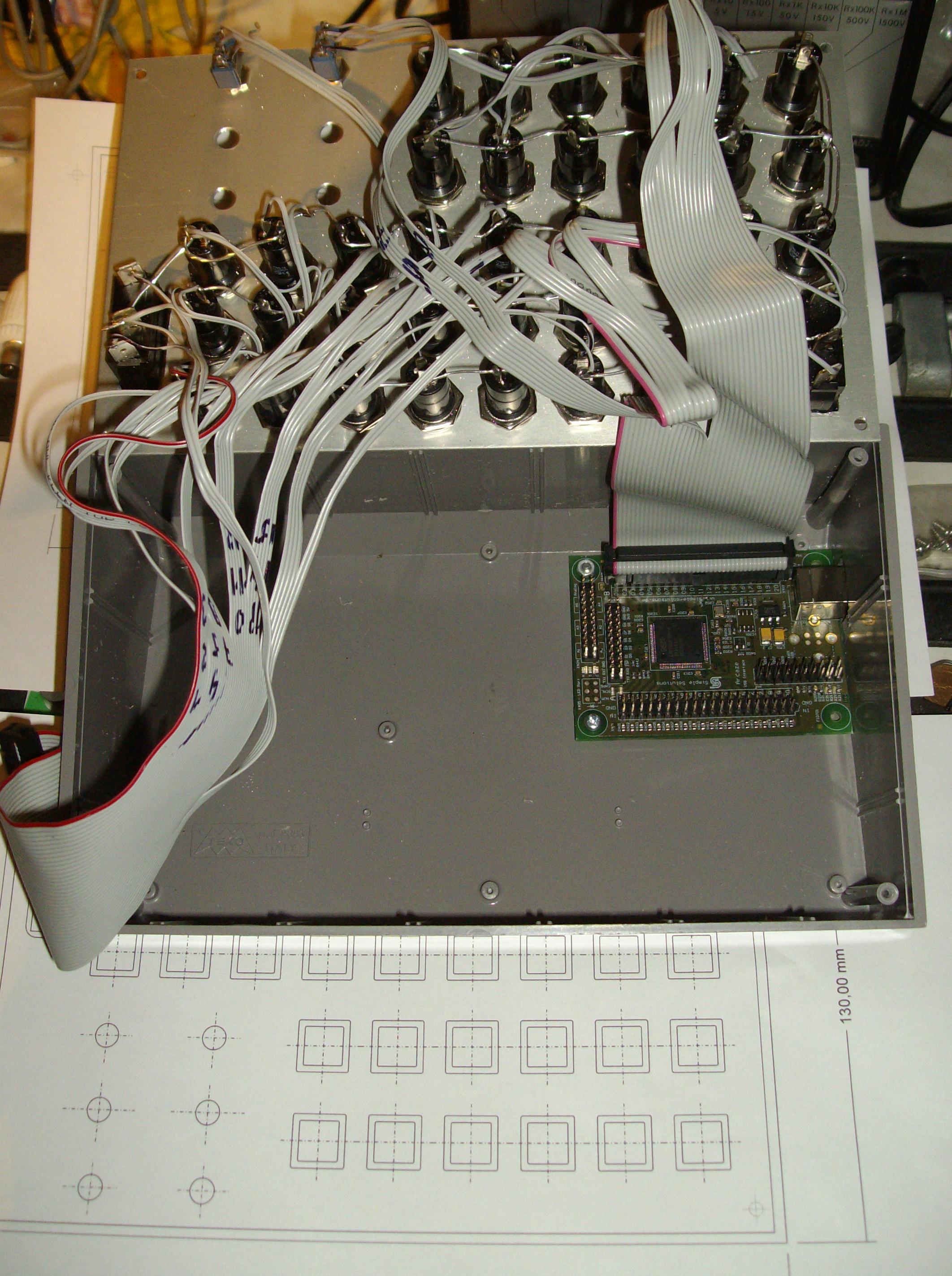

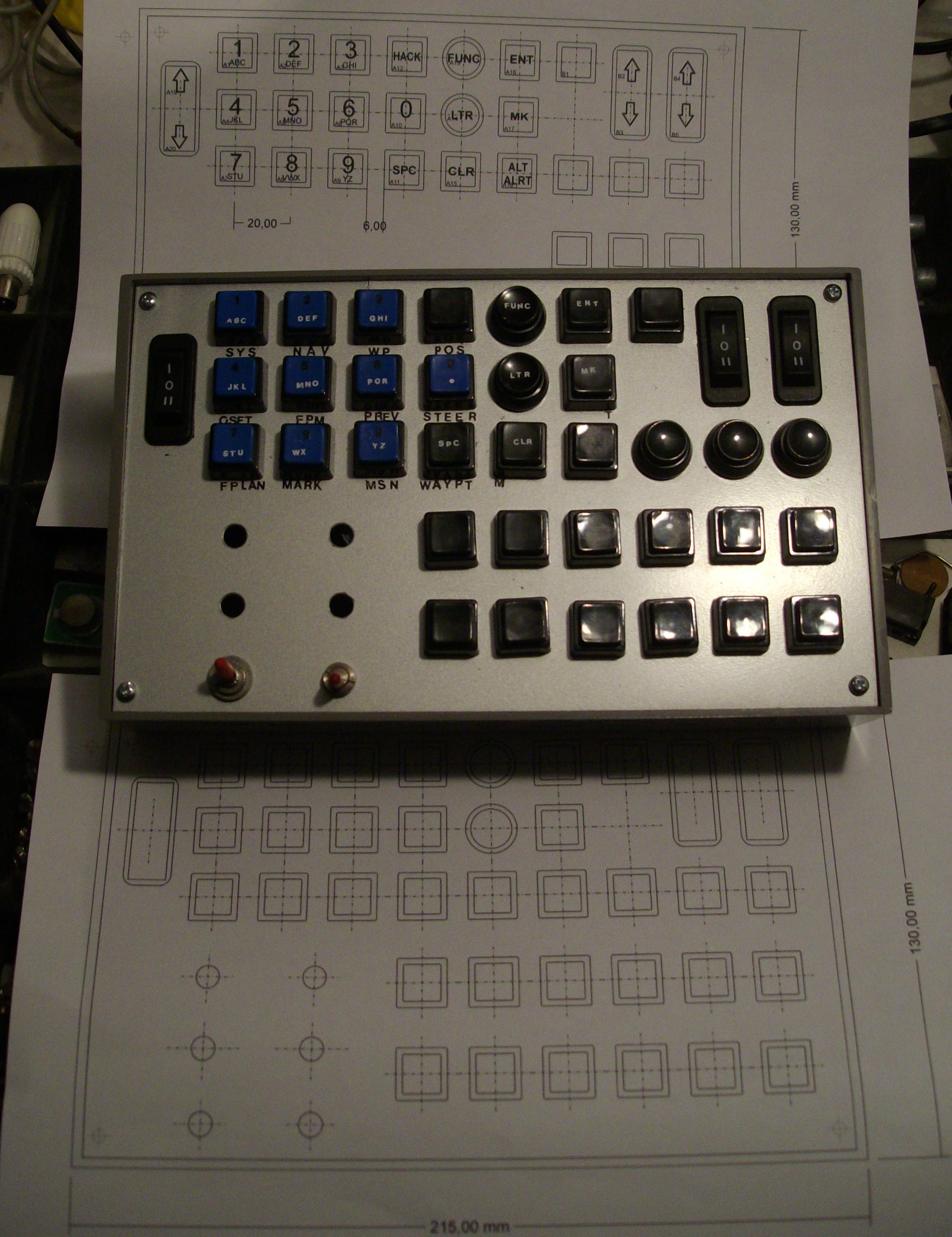

Jo klar kann ich Bilder zeigen und auch kurz meine Arbeitsschritte erklären für den einen oder anderen als Hilfe. Nachdem ich letzen Sonntag die Arcaze USB Karte bestellt hab, bin ich bei gegangen und hab mir bei Conrad online ein Pultgehäuse ausgesucht. Dazu noch ein paar günstige Taster bei Pollin. Den Maßen entsprechend hab ich mir ne Maßstabsgetreue Zeichnung von der Bedientafel gemacht. Ca. 2,5 Stunden mit Corel gezeichnet. Mittwoch kam dann das Arcaze Modul mit dem ich dann natürlich gleich rum Experimentiert hab. Freiluftverdrahtet versteht sich mit alten Schaltern und Tastern die ich hier rum liegen hatte. Da hab ich mir dann schon mal den ersten Verdrahtungsplan und die Tastenbelegung für A10C im Kopf und auf Papier zurecht gelegt und den Port´s zugeordnet. z.B. A01 - UFC-1 - LStrg+LShift+Num1 usw. Dann kam die überlegung wie ich das ganze verkabeln sollte. Da die alten Festplattenkabel genau die passenden Stecker für die beiden Sockelleisten des Moduls haben, wurde kuzer Hand ein langes Kabel in zweigeschnitten. Die Adern hab ich dann paarweise aufgegliedert und jedes Zweite markiert.Also Ader 1,3,5,7 usw. damit man beim anlöten es leichter hat die Signaladern von den Masseadern zu unterscheiden. Freitag hatte ich dann alle restlichen Materialen zusammen (Schalter und Gehäuse). Als nächstes hab ich dann die Frontplatte bearbeitet. Dazu habe ich meine erstellte Zeichnung ausgedruckt und auf die Aluplatte geklebt. Jedes geplante Bohrloch angekörnt und danch ausgebohrt. Die Eckigen Schlitze für die Kippschalter hab ich grob ausgebohrt und dann mit nem Dremel auf MAß gebracht. Danach alle Schalter in die Platte eingesetzt. Was aber unklug war. Denn die Beschriftung mit eingesetzten Schalter war ziemlich mühselig. Das würde ich nächstmal andersherum machen. Am Samstag hab ich dann die beiden vorbereiteten IDE Kabel mit den Schaltern nach meinem Verdrahrungplan verlötet die USB Karte im Gehäuse befestigt. Und es lief beim ersten Versuch alles Super. Bis auf die Kipptaster Steer, Data und Select. Im Config Tool der Arcaze hab ich die Eingänge auf Steigender Signalflanke gestellt gehabt. Was dazu führte, dass nicht jeder Tastendruck ausgewertet wurde. Nachdem ich es auf Repeat umgestellt hatte, ging das aber auch einwandfrei. HabeFertig :) Gruß Caesar

Hi Shagrat, danke für deinen tollen Beitrag. Ich hab ihn letzen Sonntag gelesen und heute Mittag gegen 12 Uhr war mein UFC Funktionsfähig am PC angeschlossen. Planungs- und Bauphase haben nicht mehr als 3 Tage in anspruch genommen. Allerdings habe ich es nicht originalgetreu nachgebaut sondern meinen bedürfnissen angepasst. Diese USB I/O Karte ist echt cool. Warum gabs sowas nicht schon früher, dann hätte man den einen oder anderen Joysick nicht zerlegen müssen. Also besten Dank für den Anstoß Gruß Caesar
