Устройства на контроллере Ф3

[СВГSanek]

Ну круть, нет слов!

[Alextus]

Обновил файлы для эскизирования, теперь таблица учитывает уже приобретенные модули, в ней нужно заполнить количество тумблеров, кнопок, ... чтобы не выйти за максимальные ограничения, которые автоматически выделяются красным.

После чего можно компоновать элемены в "конструкторе".



если что не получается, обращайтесь, но там все просто, делается в обычном Excelе и Wordе



Присылайте свои варианты, панелей.

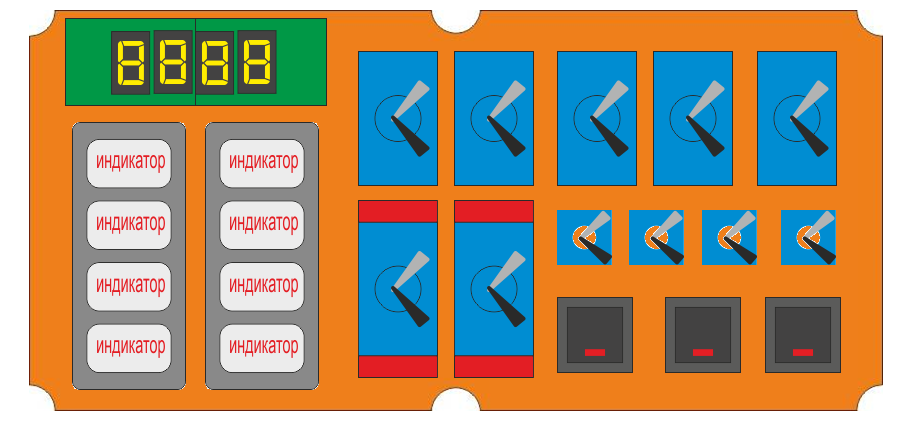

Вот, вероятно, эскиз будущего модуля

[Andreilo]

Пробовал разные комбинации с настройками тумблеров.

В конфигураторе контроллера их можно настроить:

1) как тумблер (когда в одном положении он постоянно включен, а в другом выключен

2) как кнопка (когда при переключении происходит импульс, не важно в какое положение

3) как 2 кнопки ( в одном положении импульс кнопки №1, в другом импульс №2)

С 3-х позиционными тумблерами кроме этих 3х настроек и их комбинаций возможен еще вариант:

4) 3 отдельных кнопки, для этого надо использовать эмулируемую кнопку с условием - не нажата ни 1-я ни 2-я



А можно энкодер настроить по логике работы галетного переключателя на 5 позиций?

Повернул один раз энкодер сработала 1 кнопка, повернул 2 раз сработала 2 и т.д. Было бы вообще ВАУ!

[Alextus]

У энкодера есть функции многоскоростного энкодера, - поворачиваешь медленно одна кнопка поворачиваешь быстрее 2-я еще быстрее 3-я.



А зачем энкодером галетник имитировать? хотя можно...

можно на импульс энкодера прикрутить емулируемую кнопку с циклическим переключением на несколько виртуальных кнопок



получится крутишь в право нажимается

1r 2r 3r 4r 5r. 1r 2r 3r 4r 5r....

влево нажимается

1L 2L 3L 4L 5L 1L 2L 3L 4L 5L...





но где это можно применить в симуляторе? 10 разных кнопок на одной крутилке?

тем более у энкодера нет таких четких щелчков, как у галетника, нужное место трудно будет поймать.



обычный энкодер дает импульсы на 1у правую и 1у левую кнопку.

на видео выше, так яркость илса регулируется

Edited February 5, 2016 by Alextus

[Alextus]

:robot: Конфигуратор дает широкие возможности для экспериментов :thumbup:

[Andreilo]

Да, уж это точно. Уже 2,5 месяца владею платой F3 а конфигуратор только сегодня начал осваивать. Класс! На счет использования энкодера как галетник спасибо. Буду тестить. Я его хочу повесить как крутилку включения разных режимов системы противодествия на панели CMSP в A-10C, там как раз 4 кнопки получается вправо и 4 обратно, влево.

Edited February 5, 2016 by Andreilo

[Alextus]

Кстати экспорт на контроллер можно с Helios-ом одновременно использовать, там в readme инструкция есть простенькая

[Andreilo]

Да, я читал ее. Но для меня вполне хватает возможностей самого контролера и настроек в игре. Кокпит у меня простенький.

[Andreilo]

Возник наболевший вопрос. Почему жестко тормозит интерфейс контролера и долгий его запуск. На обучающих виде все как-то живенько работает.

[kreml]

Это уже вопрос к техподдержке, т.е. ко мне))

В конфигураторе сверху есть меню "Управление конфигурацией", там можно сделать сохранение полной конфигурации в файл. Отправьте мне его (можно на скайп kreml75, либо тут на форуме к сообщению прикрепите)

[Andreilo]

Вот. Пришлось переименовать расширение, так как XML не разрешен для загрузки

L3.txt

[Alextus]

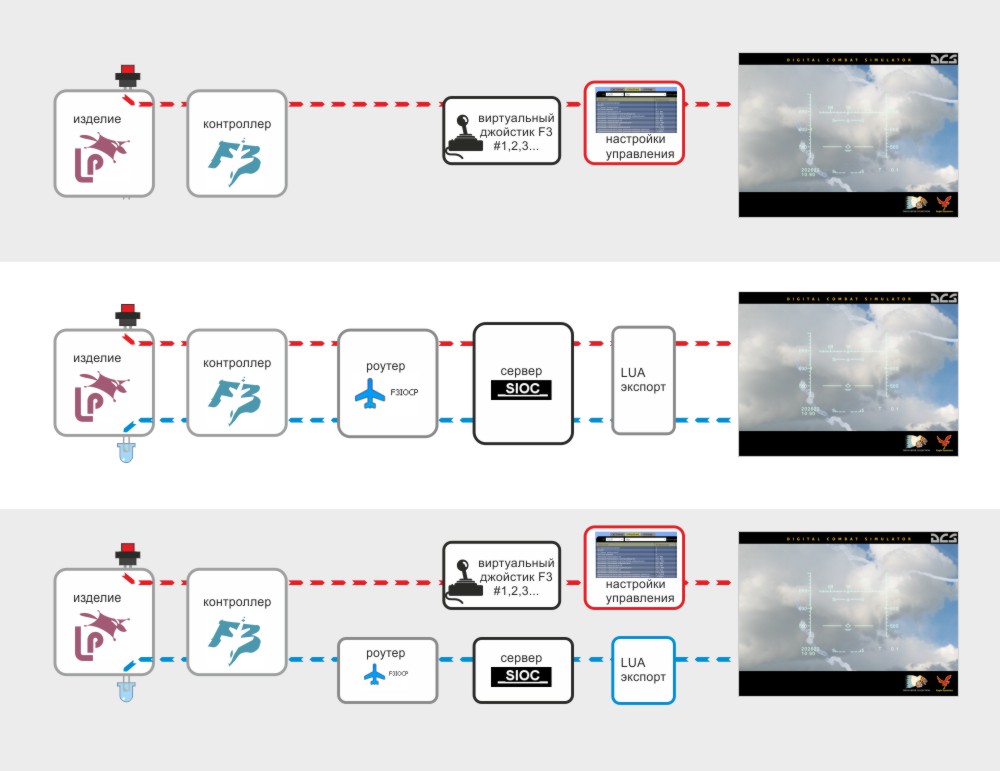

Варианты взаимодействия устройств, контроллера и симулятора



Ввод и вЫвод



Первый способ подходит вообще для любых игр с джойстиками. тут работает только ввод (кнопки, оси, тумблеры, галетники, энкодеры) настройки управления осуществляются непосредственно в игре.



второй способ для игр способных экспортировать/импортировать данные (DCS, MFS, X-Plane)



третий способ комбинированный, ввод осуществляется через вирт. джойстик, а вывод через экспорт, сервер, роутер, он подходит когда есть экспортные данные а импорта нет, (например для ГС3 экспорт индикаторов есть, а кнопки пока не сделали, в процессе)

Edited February 16, 2016 by Alextus

[kreml]

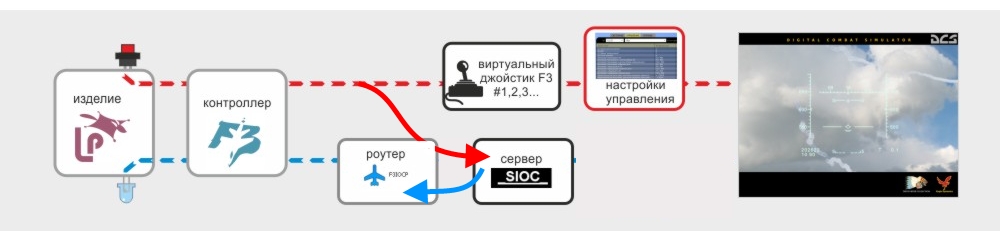

Можно в схему взаимодействия еще одно звено добавить, когда функции ввода обрабатываются роутером и сразу возвращаются в контроллер на вывод индикации. Такой режим нужен для симуляции некоторых функций которые отсутствуют в стандартном списке экспорта.

[kreml]

Коллекция приборов в составе проекта постепенно пополняется.

Совместная работа приборов:

Edited February 17, 2016 by kreml

[СВГSanek]

:thumbup:

Блин до своих не как не доберусь панелей

[Alextus]

надо будет для удобства подключения делать на корпусе еще одну отдельную розетку питания, чтобы последовательно подключать устройства и не делать разветвление проводов на блоке питания.

[Alextus]

Можно в схему взаимодействия еще одно звено добавить, когда функции ввода обрабатываются роутером и сразу возвращаются в контроллер на вывод индикации. Такой режим нужен для симуляции некоторых функций которые отсутствуют в стандартном списке экспорта.



Точно!

Так сделана, например, подсветка ГС-3 для унипанелей.





назначена в роутере произвольная переменная на тумблер (1 при замыкании, 0 при размыкании) и эта же переменная на светодиод.

а чтобы тумблер в игре включал подсветку, через вирт джой и настройки управления, ставим этот тумблер.

[kreml]

надо будет для удобства подключения делать на корпусе еще одну отдельную розетку питания, чтобы последовательно подключать устройства и не делать разветвление проводов на блоке питания.

Да, тоже такая мысль пришла в голову пока подключал. И может даже другой тип разъема под это использовать.

[Alextus]

Еще один способ синхронизировать тумблеры:



1) ставим галочку в настройках игры /вкладка "Разные" / пункт " синхронизировать переключатели кабины



2) в конфигураторе тумблеры сделать тумблерами (в одном положении вирт кнопка постоянно нажата, во втором постоянно отжата)



3) включаем их в вирт. джойстике



4) в настройках управления игры привязываем как обычно



Это позволяет синхронизировать двухпозиционные тумблеры на которых в игре не предусмотрено раздельное управление (когда они переключаются в любое положение одной кнопкой)



и для этого не требуется даже пользоваться кнопкой опроса импульсных значений.

но в каждой бочке есть ложка дегтя, так как таким образом нельзя синхронизировать трехпозиционные тумблеры , да и все прочие многопозиционне, и галетники тоже, для них подходит только раздельное управление.

[Dami]

Смотрю на фото готовых девайсов и поражаюсь. Великолепное исполнение! :thumbup:



Глядя на эти работы, а еще на проекты Баура и многих других, понимашешь, что рано или поздно очередной "кокпитостроитель" в припадке вдохновения случайно соберет настоящий самолет. :)

[Alextus]

Смотрю на фото готовых девайсов и поражаюсь. Великолепное исполнение! :thumbup:



Глядя на эти работы, а еще на проекты Баура и многих других, понимашешь, что рано или поздно очередной "кокпитостроитель" в припадке вдохновения случайно соберет настоящий самолет. :)



Не дай Бог..., разобьется еще:P,

лучше пусть будет летягой, зверем летающим, но все таки, не по настоящему!;)

Edited February 26, 2016 by Alextus

[СВГSanek]

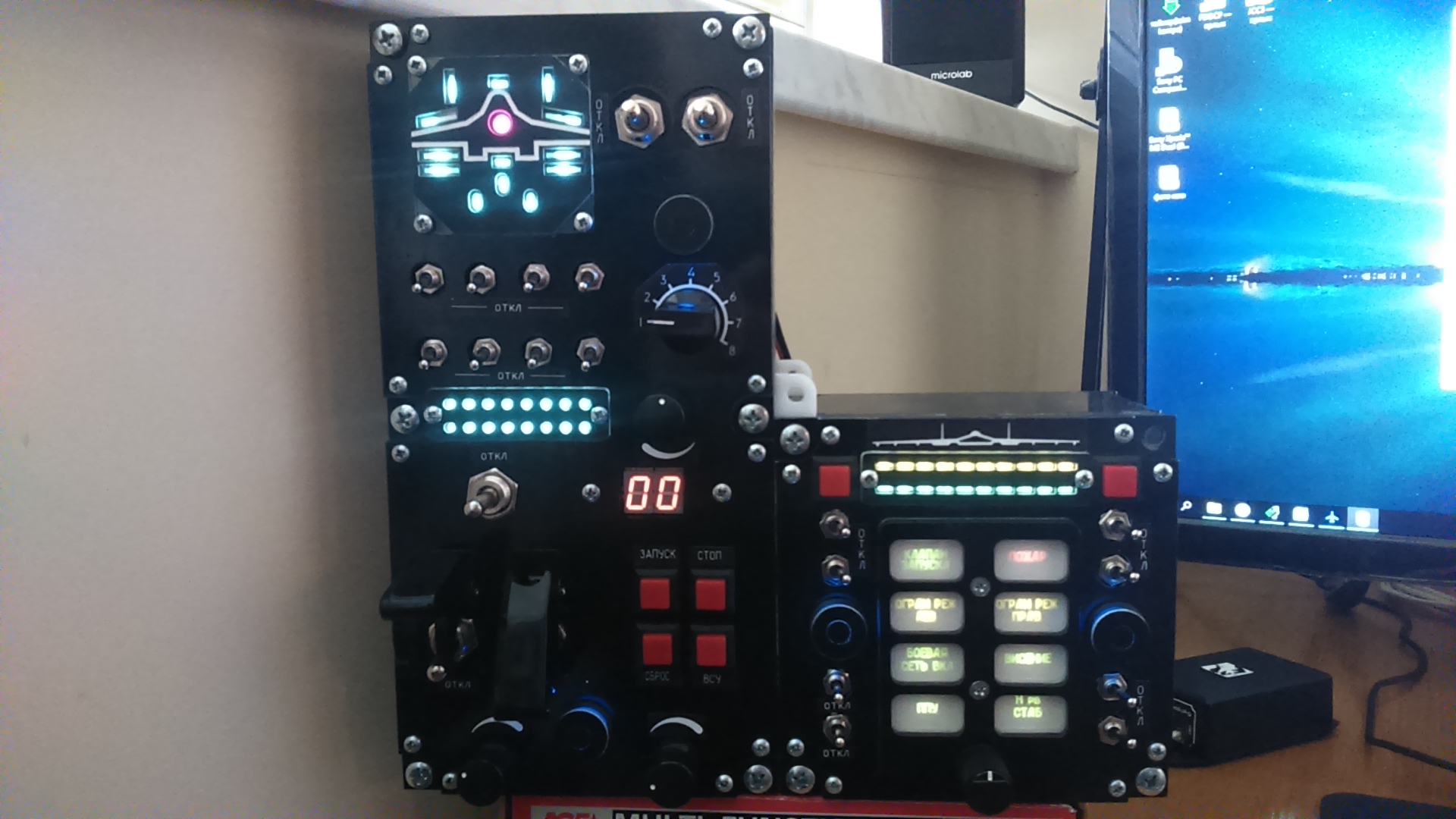

Появилось время заняться уни панелями! Пока не придумал как их расположить, стоят на "воздухе". Изделия сделано замечательно глаза радуют, есть мелкие недочеты в ПО. В общем я доволен!

Надо будет сделать надписи для САС. и настроить все кнопки и переключатели

Заметил что при использовании экспорта у меня fps с 60 упал до 30 с этим будем дальше разбираться!

Еще не разобрался как сделать мигающее табло?

Edited March 4, 2016 by =СВГ=Sanek

[Alextus]

Появилось время заняться уни панелями! Пока не придумал как их расположить...



Можно прикрепить к плоскости какой нибудь за винты с обратной стороны.

расположение винтов квадратного модуля такое, у прямоугольного то же, но средние винты в другом месте



Заметил что при использовании экспорта у меня fps с 60 упал до 30 с этим будем дальше разбираться!

Еще не разобрался как сделать мигающее табло?



Светодиод вроде верно настроен, с этим надо у Станислава уточнить.

Кстати, он написал подробнейшее руководство к контроллеру

Edited March 19, 2016 by Alextus

[kreml]

Мигающим его можно сделать в экспорте, я проверю.

[Alextus]

небольшая гифка:)
