Кабина

[Самсонов]

да заходи не стесняйся, это ж шутка была.. )))

[Самсонов]

О получше, надо добавить обечайку на воздухозаборники

где это место ?

[zOrg]

да заходи не стесняйся, это ж шутка была.. )))



да вот думаю будет мод в доступе.. а то Су-33 одинок в этом мире

[BBCRF]

где это место ?

тут

[Самсонов]

тут

[ATTACH]242578[/ATTACH]

так оно было и есть..

[BBCRF]

так оно было и есть..

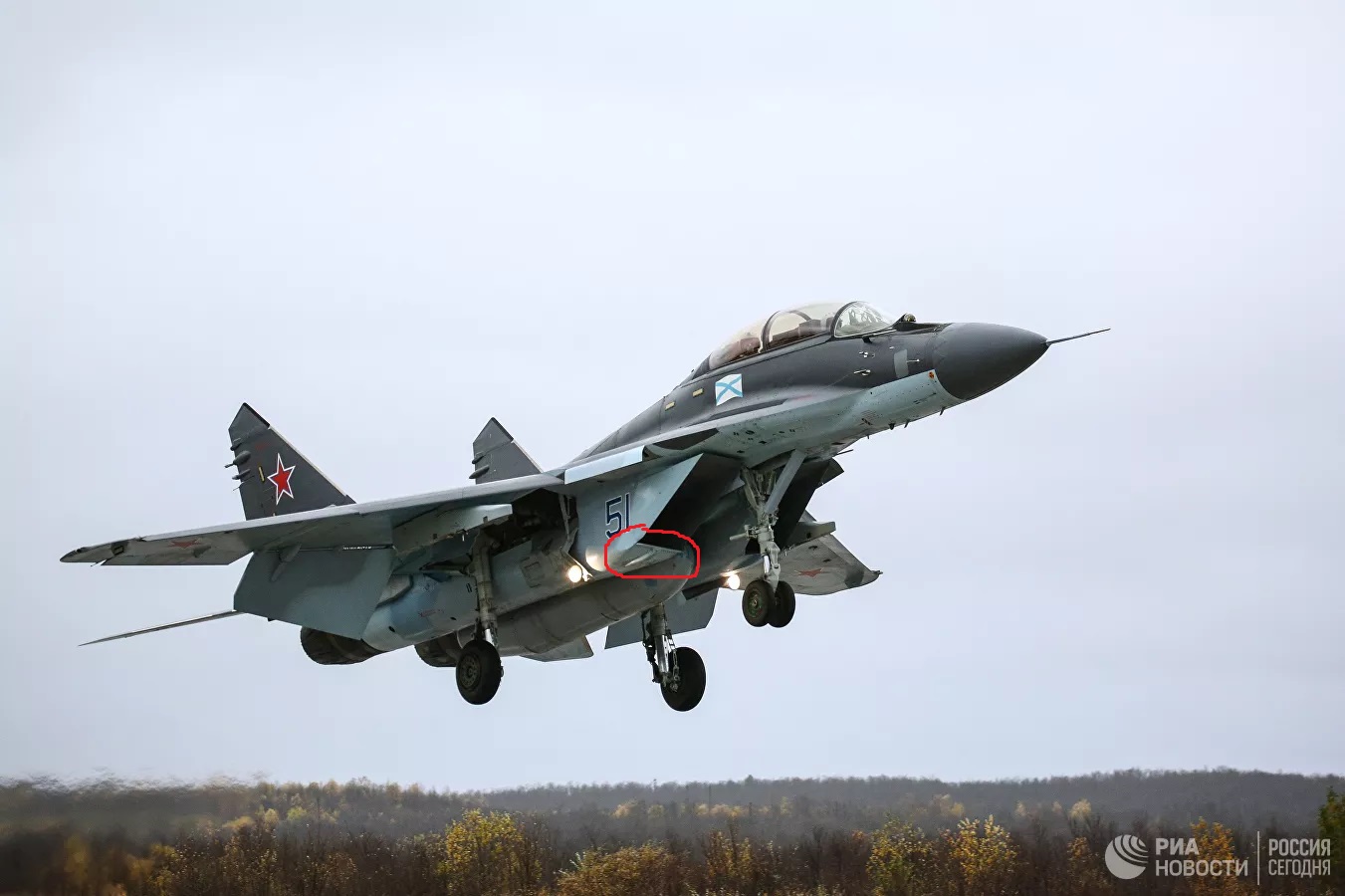

Она у тебя не подвижная,вот этот наплывчик маленький , там спрятан гидроцилиндр для управления обечайкой

[Самсонов]

Она у тебя не подвижная,вот этот наплывчик маленький , там спрятан гидроцилиндр для управления обечайкой

ну наплыв сделать больше не проблема, а двигается что и обечайка что это ?

[BBCRF]

ну наплыв сделать больше не проблема, а двигается что и обечайка что это ?

Поворотная обечайка смотри

[BBCRF]

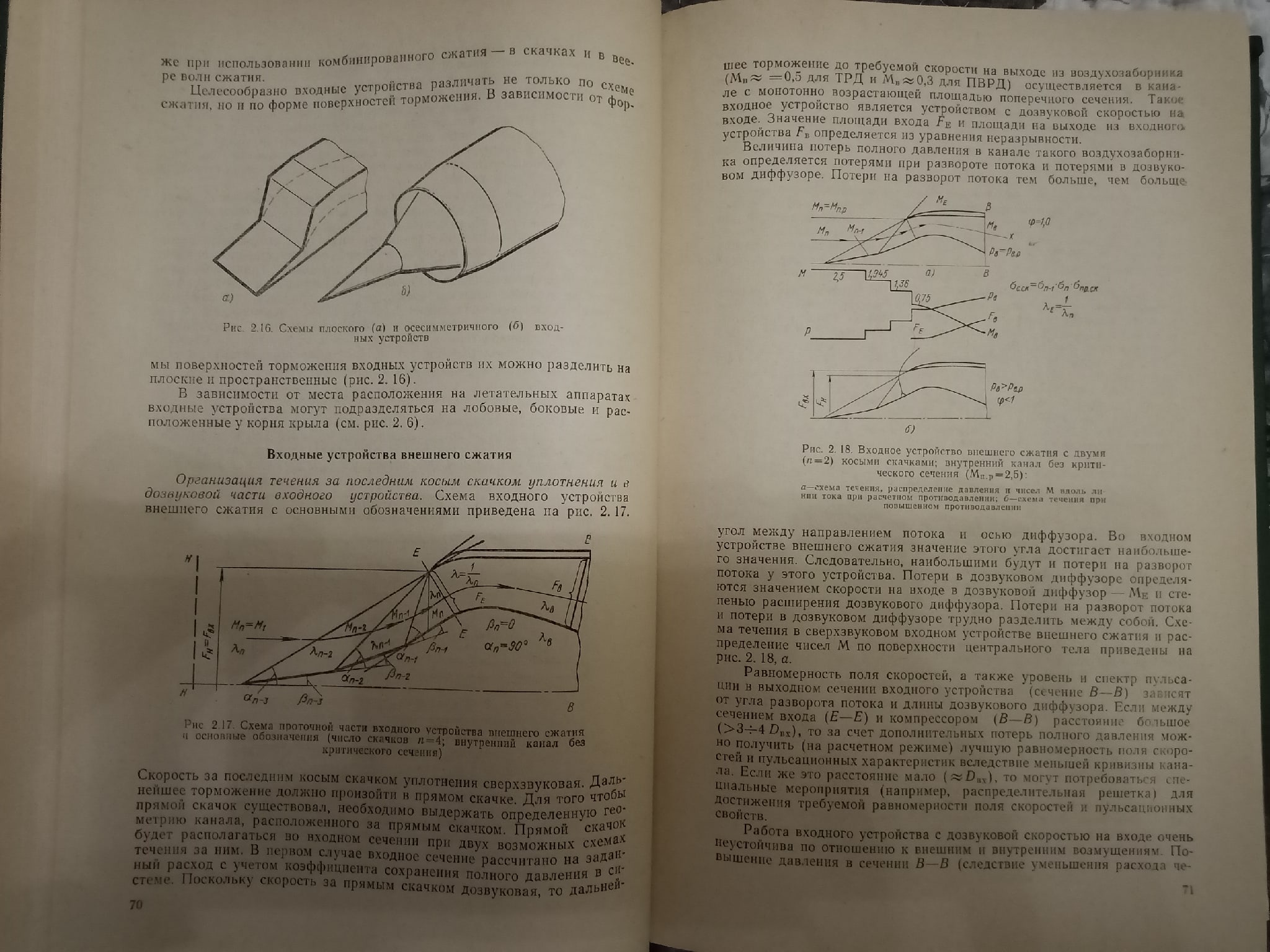

Обечайка представляет собой поворотную створку, подвешенную на кронштейнах к нижней панели воздухозаборника. Положением клина управляет система управления. Регулирование воздухозаборников производится с целью согласования расхода воздуха через двигатель и воздухозаборник

[Самсонов]

Поворотная обечайка смотри

да, блин, даже подумать страшно, как будет выглядеть простая труба, если их заставит сделать канализацию.. )))

[Самсонов]

ну всё, похоже без компа остался.. )))

[BBCRF]

?

[Самсонов]

материнка загнулась.., только кина смотреть, чуть подгрузишь тухнет все..))

[Flyning-CAT]

Регулирование воздухозаборников производится с целью согласования расхода воздуха через двигатель и воздухозаборник





Совсем не для этого. А для обеспечения М<1 на входе в компрессор двигателя.



Клин перемещается для формирования устойчивой картины скачков в ВЗ. Именно по этому такой тип входного устройства называется многоскачковым.





Обечайка кстати тоже в этом роль играет. Потому как один из скачков как раз садится на нижнюю кромку ВЗ, которую и перемещает обечайка.

[BBCRF]

Совсем не для этого. А для обеспечения М<1 на входе в компрессор двигателя.



Клин перемещается для формирования устойчивой картины скачков в ВЗ. Именно по этому такой тип входного устройства называется многоскачковым.





Обечайка кстати тоже в этом роль играет. Потому как один из скачков как раз садится на нижнюю кромку ВЗ, которую и перемещает обечайка.

ТЫ внимательно почитай сообщение мое.Обечайка служит для другого

Edited July 25, 2020 by BBCRF

[BBCRF]

:)

[Flyning-CAT]

:)









Вот не надо так выразительно ТЫкать в меня ;)





И так же внимательно прочитать, что я написал и понять, что оно никак не противоречит, тому что написано в умной книжке.





И да, у меня тоже есть умные книжки.

[BBCRF]

Вот не надо так выразительно ТЫкать в меня ;)





И так же внимательно прочитать, что я написал и понять, что оно никак не противоречит, тому что написано в умной книжке.





И да, у меня тоже есть умные книжки.

обечайка не обеспечивает условие М<1,оно и так обеспечивается даже если ее не будет,На кромку ВЗ так и так будет садится косой скачок

[Flyning-CAT]

BBCRF

Дык она как раз занимается тем, что бы этот скачёк устойчиво садился на неё.







Она единолично не обеспечивает этого условия, это верно, но она работает в одной системе с клином.







Клин тоже сам по себе не обеспечивает этого условия, он занимается тем, что позволяет правильно и устойчиво организовать картину скачков.

[BBCRF]

BBCRF

Дык она как раз занимается тем, что бы этот скачёк устойчиво садился на неё.







Она единолично не обеспечивает этого условия, это верно, но она работает в одной системе с клином.







Клин тоже сам по себе не обеспечивает этого условия, он занимается тем, что позволяет правильно и устойчиво организовать картину скачков.

Клин не только для этого нужен,он регулирует Площадь горла СВУ

[Flyning-CAT]

Верно, но первоочередная задача у него именно формирование картины скачков.







Если посмотреть закон управления клином на каком нибудь самолёте это явно видно.

[BBCRF]

Верно, но первоочередная задача у него именно формирование картины скачков.







Если посмотреть закон управления клином на каком нибудь самолёте это явно видно.



На самом деле там довольно сложная программа управления клином

[Flyning-CAT]

BBCRF





Ну как на других самолётов я не в курсе прям самой математики.



На Миг-31 не очень сложная.





Ладно предлагаю закончить оффтоп.

[BBCRF]

Лучше моделькой МиГ-29К занятся

[Flyning-CAT]

Да, качественная корабелка была бы очень кстати, хотя бы в виде бота
