Минибомба Hatchet превратит беспилотники в бомбардировщики



На выставке, организованной Военно-морской лигой США, компания ATK представила компактную высокоточную бомбу Hatchet.

Этот боеприпас может использоваться с небольших беспилотных летательных аппаратов, пилотируемых вертолетов и самолетов. По заявлению представителя ATK, 60-мм бомба изначально была разработана для вооружения БЛА Predator. Миниатюрный боеприпас может существенно расширить боекомплект беспилотника: на одной направляющей пусковой установки ракет Hellfire можно разместить 24 бомбы Hatchet. Если учесть, что направляющая может нести 49-кг ракету, то получается, что каждая бомба Hatchet весит всего около 2 кг. Это очень мало, например, очень компактная бомба Small Tactical Munition II компании Raytheon весит 6 кг.

Hatchet оснащена миниатюрным комплектом JDAM, включающим лазерную головку самонаведения компании Elbit, приемник GPS и инерциальную систему наведения.

Предполагается, что минибомба Hatchet будет особенно эффективна против уязвимых (небронированных) целей в городских условиях. Точность новой бомбы позволяет поразить конкретную комнату здания с минимальным побочным ущербом для соседних помещений.

Hatchet не только превратит легкие БЛА вроде RQ-7 Shadow в мини-бомбардировщики, но и обеспечит необходимый боекомплект средним и тяжелым беспилотникам, продолжительность полета которых скоро превысит 40 часов.



rnd.cnews.ru

[Chizh]

УАБ Raytheon Pyros





«Военный Паритет». Компания Raytheon провела успешное испытание сверхмалого тактического боеприпаса Pyros с боевой частью и системой наведения (полуактивная лазерная и GPS).



«Все системы работали отлично», сказал Том Буссинг (Tom Bussing), вице-президент современных ракетных систем Raytheon Missile Systems. «Это испытание показало техническую зрелость Pyros, который был разработан с нуля для применения с малых беспилотных авиационных систем. Наш следующий шаг заключается в завершении текущей работы по интеграции на платформы и подготовке к производству».



Во время испытания Pyros был сброшен с беспилотного летательного аппарата Cobra компании Raytheon. Цель имитировала применяемое повстанцами самодельное взрывное устройство. Боевая часть управляемого боеприпаса взорвалась непосредственно над целью на заданной высоте.



Сверхмалый тактический боеприпас Pyros – самое маленькое оружие воздушного базирования в портфеле компании Raytheon - имеет вес 13,5 фунтов и длину 22 фута.



http://www.asdnews.com/news-44299/Raytheon_small_tactical_munition_scores_direct_hit_in_1st_guided_flight_test.htm

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/3331/

[arcivanov]

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/3331/



22 ДЮЙМА, т.е. 55.9 см.

[Chizh]

Да, спасибо за поправку.

[Heli]

Миниатюрные УАБ Thales FFLMM (Fury) и Textron G-CLAW





Французская компания Thales предлагает свою миниатюрную управляемую авиабомбу FFLMM, основанную на ракете Lightweight Multirole Missile (LMM) для оснащения широкого круга беспилотных летательных аппаратов. По словам представителя компании срок поставки этого вооружения составит 12 месяцев после покупки.



Thales начала сотрудничать с американской корпорацией Textron Systems около 18 месяцев назад, чтобы интегрировать 6-кг боеприпас на борту БПЛА, модель которого не раскрывается. Корпорация Textron является производителем БПЛА, включая RQ-7 Shadow и XMQ-19A.



FFLMM имеет длину 70 см и диаметр 7,6 см, вес боеголовки составляет 2 кг. Точность бомбе обеспечивает инерциальная навигационная система с коррекцией GPS и полуактивная лазерная ГСН.



http://www.w54.biz/showthread.php?44-Air-launched-Weapons/page65#post47148

[Heli]

Мини-УАБ Textron Fury и G-CLAW



сверху FFLMM aka Fury

снизу G-CLAW

FFLMM была разработана отделом ракетного оружия фирмы Thales, базирующимся в Белфасте, Северная Ирландия, но компания имеет партнерские отношения с Textron, которая будет выступать в качестве партнера Thales на рынке США. Textron будет продвигать это оружие, под названием Fury, наряду со своей более тяжелой бомбой G-CLAW.



=============================================



компания Textron Systems успешно испытала новый высокоточный боеприпас G-CLAW с борта Цессны Караван, оснащенной трубчатой пусковой Common Launch Tube (применяется также на MC-130W)



http://www.textronsystems.com/newsroom/press-release?ReleaseID=b1838958-0efc-4373-b499-f98d3aa7fdf1

характеристики http://www.textronsystems.com/sites/default/files/pdfs/product-info/wss/TS%20WSS%20GCLAW%20Datasheet.pdf

Edited February 14, 2017 by Heli

[Heli]

Беспилотник Shadow вооружили корректируемой бомбой





Textron Systems провела первые полигонные испытания легкой корректируемой планирующей бомбы Fury. Как сообщается в пресс-релизе американской компании, боеприпас сбросили с беспилотного летательного аппарата Shadow 200.



Испытания прошли в августе на полигоне Юма Армии США в Аризоне. Бомба успешно поразила учебную цель.



Как отмечается в пресс-релизе, с момента разработки корректируемой планирующей бомбы до первого полигонного испытания прошло всего 15 месяцев.



По данным Textron, Fury мало весит, стоит относительно недорого, оснащена модулем GPS с полуактивной лазерной головкой наведения и обладает точностью до одного метра. Она может использоваться как на беспилотниках разного типа, так и на легких штурмовиках. Благодаря взрывателю с устанавливаемой высотой подрыва бомба может поражать широкий спектр целей, включая бронированную технику, небольшие плавучие средства и живую силу противника.



Ранее Textron отчиталась об успешном испытании еще одной корректируемой планирующей бомбы — G-CLAW. Она обладает точностью до четырех метров и также может стоять на вооружении легких штурмовиков и беспилотников.



http://lenta.ru/news/2014/09/24/fury/

[Heli]



http://www.miltechmag.com/2014/10/ausa-2014-textron-demos-glide-bomb-on.html

[Heli]

MBDA SABER



[Heli]



ВС США планируют принять на вооружение ССО малоразмерный высокоточный боеприпас «Хатчет»



Разработанный «Орбитал ATK» малоразмерный высокоточный авиационный боеприпас «Хатчет» может быть принят на вооружение ВС США в ближайшее время, сообщил представитель компании.

Edited May 6, 2015 by Heli

[Heli]



Командование ВВС США объявило о намерении заказать разработку легких корректируемых планирующих авиационных бомб с полуактивной головкой наведения, инерциальной и GPS системами коррекции. Как сообщает Flightglobal, новый боеприпас при сбросе с высоты трех тысяч метров и более должен уметь поражать наземные цели, движущиеся со скоростью до 120 километров в час.



Военным требуют планирующие бомбы, совместимые со стандартной трубной системой сброса, используемой подразделениями специальных операций на самолетах огневой поддержки AC-130W Stinger II.



Планирующая бомба должна работать в двух режимах: наведения по лазерному лучу или «сбросил и забыл». В последнем случае наведение на цель будет осуществляться по системе GPS.



Отклонение в режиме «сбросил и забыл» должно составлять не более пяти метров от цели и не более одного метра в случае наведения по лазерному лучу. В первую очередь американских военных интересуют уже созданные образцы авиационных бомб, требующие незначительных доработок. Новые бомбы планируется принять на вооружение уже в 2017 году.



Потенциально интерес для американских военных может представлять малая планирующая авиационная бомба G-CLAW, разработкой которой занимается американская компания Textron Systems. Масса боеприпаса составляет всего 22,7 килограмма при длине 104 сантиметра. Эта бомба совместима с трубной системой сброса. Изначально она разрабатывалась для легких самолетов и малых беспилотных летательных аппаратов.



https://nplus1.ru/news/2015/11/24/very-fast

[Heli]



Американская компания Textron объявила о намерении начать серийное производство миниатюрных корректируемых бомб Fury для беспилотных летательных аппаратов. Как пишет Aviation Week, производство боеприпасов с фугасной боевой частью планируется начать в первом квартале 2016 года. Тогда же компания начнет предлагать покупателям новые бомбы.



Бомбы Fury оснащены GPS системой наведения и полуактивной головкой лазерного наведения. Во время испытаний на полигоне Юма в Аризоне отклонение точки падения боеприпасов не превысило одного метра от цели. Боеприпасы предназначены для использования на легких ударных самолетах и небольших беспилотных летательных аппаратах типа Shadow.



Масса Fury составляет 5,9 килограмма, включая боевую часть массой 1,8 килограмма. Благодаря взрывателю с устанавливаемой высотой подрыва бомба может поражать широкий спектр целей, включая бронированную технику, небольшие плавучие средства и живую силу противника. Боеприпас был разработан компанией Textron за 15 месяцев.



https://nplus1.ru/news/2015/11/12/bomb

Edited February 14, 2017 by Heli

[Heli]

Textron Systems' Fury



Edited February 14, 2017 by Heli

[Heli]

14 февраля 2017 года Textron Systems Weapon & Sensor Systems сообщила, что боеприпасы G-CLAW успешно протестированы против движущихся целей. Летные испытания прошли в октябре 2016 года на полигоне Yuma Армии США в штате Аризона.



Бомба G-CLAW продемонстрировала поражение неподвижных и движущихся целей с круговым вероятностным отклонением 1 метр.



http://www.airrecognition.com/index.php/archive-world-worldwide-news-air-force-aviation-aerospace-air-military-defence-industry/global-defense-security-news/global-news-2017/february/3297-textron-systems-successfully-tests-g-claw-precision-guided-weapon-against-moving-targets.html

[Heli]



• Orbital ATK продемонстрировала Нatchet на выставке Army Aviation Mission Solutions Summit 2017 в Нэшвилле

• компания продолжает финансировать проект за счет внутренних средств

• планируется провести тесты в начале 2018 года

• компания начала изучать идею установки множества бомб на крышках отсеков вооружения F-35 (на местах предназначенных для ракет AIM-120)


http://www.monch.com/mpg/news/11-air/1301-quada-hatchet.html

http://www.f-16.net/forum/viewtopic.php?f=54&t=52981

Edited October 20, 2018 by Heli

[Heli]

Textron провела 2 успешных тестовых сброса Fury по движущимся мишеням с Shadow



налет бомб на самолете перед сбросом суммарно 23.8 часа в 10 полетах

высота сброса 2,4 км

дальность 1,5 км



http://airrecognition.com/index.php/archive-world-worldwide-news-air-force-aviation-aerospace-air-military-defence-industry/global-defense-security-news/global-news-2017/may-bis/3465-textron-s-fury-precision-guided-munition-successfully-tested-against-moving-targets.html

[Heli]



Velvet Wasp британской компании SteelRock



http://www.popularmechanics.com/military/aviation/a13990354/military-grade-killer-drones-are-starting-to-hit-the-market/

[Heli]

кто тестирует Hatchet: Армия и КМП США, канадские и австралийские вооруженные силы



http://www.monch.com/mpg/news/maritime/2566-sna-orbttk.html

Edited January 11, 2018 by Heli

[Heli]



Компания Raytheon получила контракт ВМС США ценой 44,610,302 $ для научных исследований, конструкторских работ, демонстраций технологических внедрений и системной поддержки принадлежащего Raytheon оружия в том числе:



AIM-9 Sidewinder

AIM-120 AMRAAM

AGM-65 Maverick

AGM-154 JSOW

R/UGM-109 Tomahawk

XM982 Excalibur

BGM-71 wireless-guided TOW

Standard missile

Evolved Sea Sparrow

Talon

Rolling Airframe missile

Pyros

Small Diameter Bomb II

Griffin



срок окончания работ декабрь 2022 года



https://www.defense.gov/News/Contracts/Contract-View/Article/1434023/



интересно упоминание Talon и Pyros - они не находятся на вооружении США

[Heli]

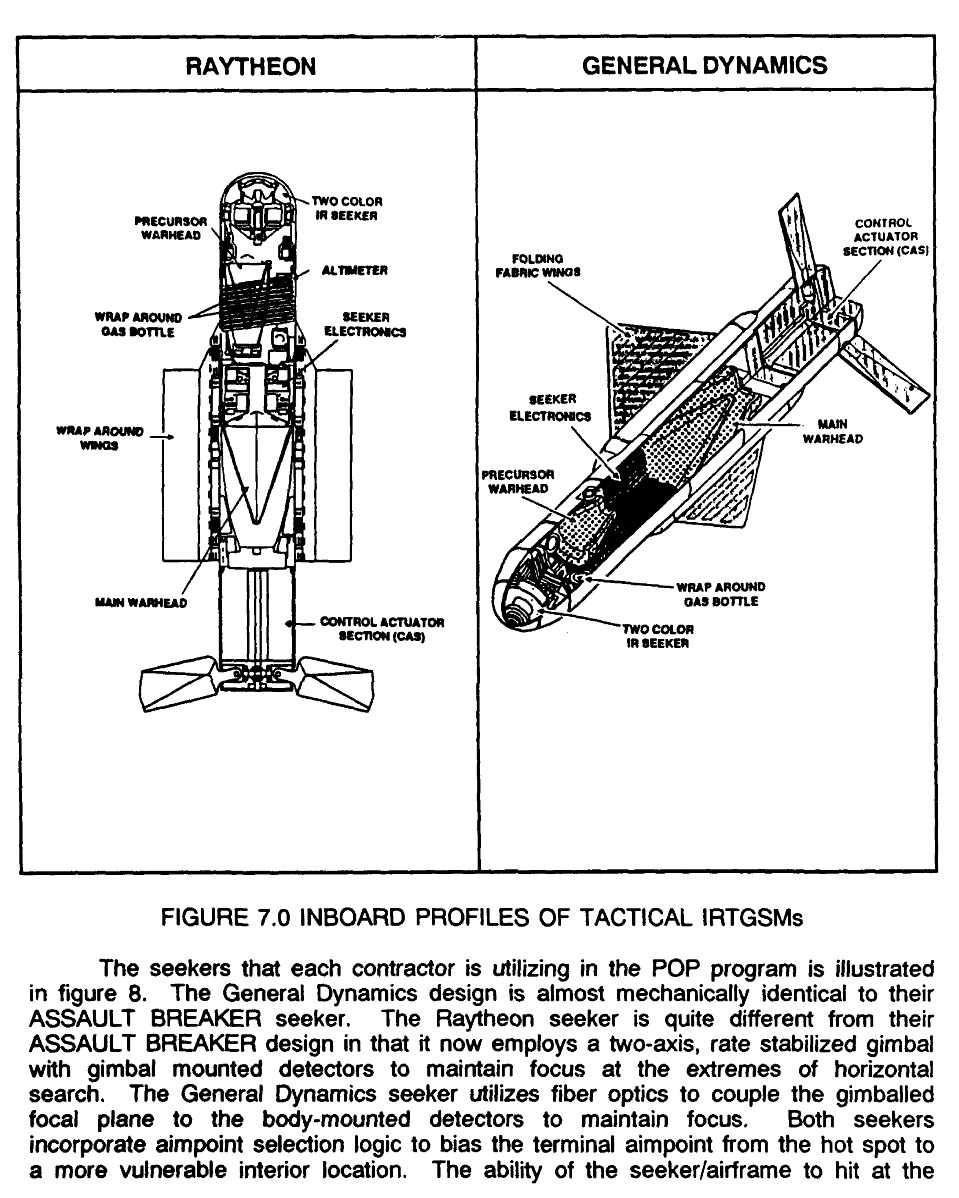

нашел предка Хатчета по планеру - предложение компании GD в конкурсе Infrared Terminally Guided Submunition (IRTGSM) на создание умных противотанковых бомблетов для оперативно-тактической ракеты ATACMS Block 2, в 1991 году программа в которой участвовали Raytheon и GD была свернута в пользу другого бомблета Northrop-Grumman Brilliant Anti-Tank (BAT)



в 2003 году Армия прекратила финансирование и свернула мелкосерийное производство ATACMS Block 2 и соответственно сам BAT остался не удел, в том же году компания Northrop-Grumman упростив и изменив систему наведения бомблета создала на его базе УАБ GBU-44/B Viper Strike, которые были закуплены вооруженными силами и применялись в бою



если ATK действительно использовали наработки GD (вполне возможно) то два разных бомблета которые раньше конкурировали между собой были упрощены и стали УАБ :smilewink:



Proceedings of Technology Showcase Held in Huntsville



BAT



GBU-44

Edited August 12, 2018 by Heli

[Heli]

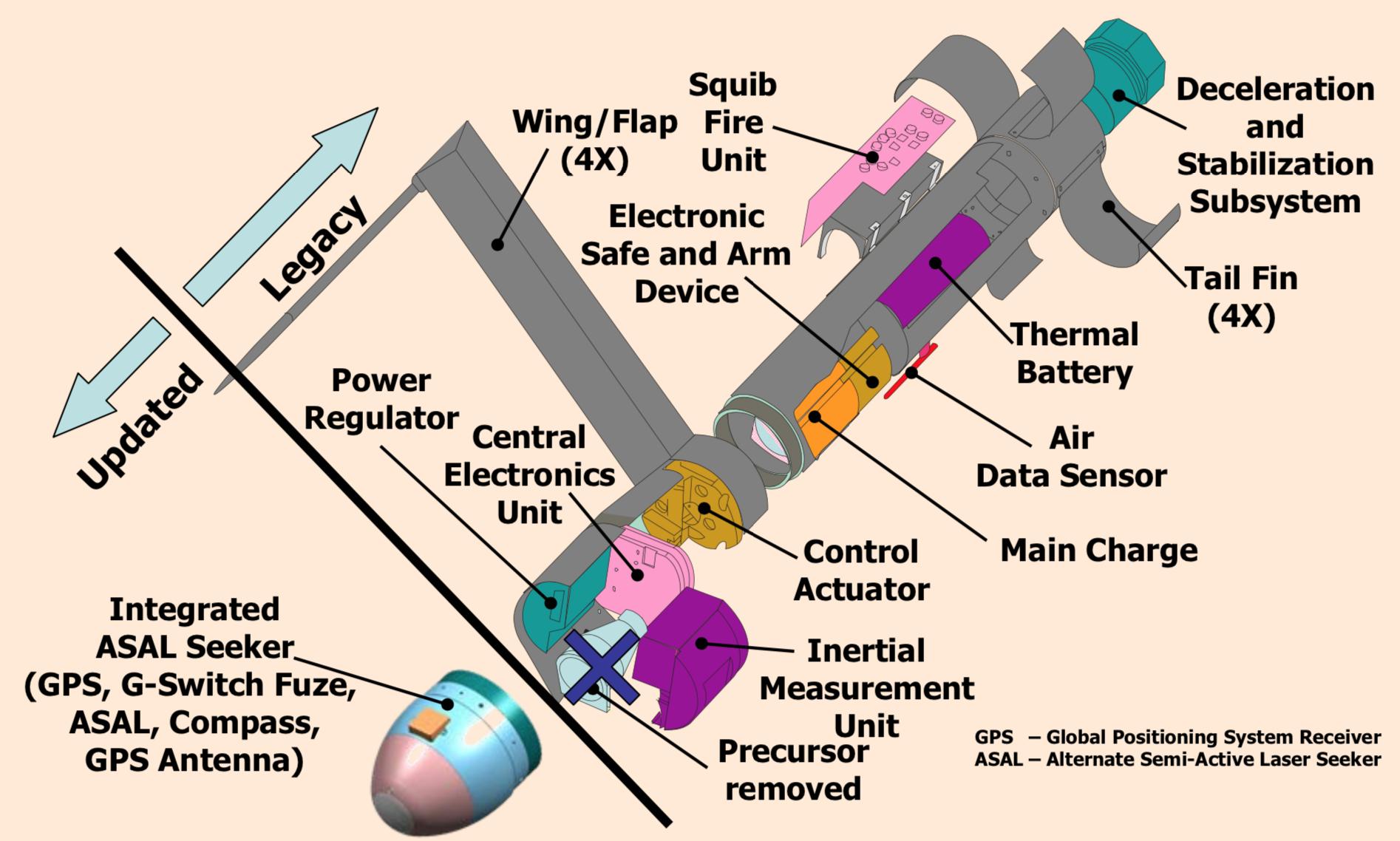

наследие BAT в GBU-44/B



[Heli]

из запроса SOCOM на приобретение Small Glide Munition (SGM) https://forums.eagle.ru/showpost.php?p=4050209&postcount=11



Архитектура SOPGM и CLT устанавливает электрические и физические интерфейсы, чтобы принимать боеприпасы, разработанные подрядчиками.



на сегодняшний день 4 типа оружия совместимы с SOPGM и CLT:



• ракета AGM-176 Griffin компании Raytheon Missile Systems

• планирующая бомба GBU-44/E Viper Strike компании Northrop Grumman

• планирующая бомба G-Claw компании Textron

• планирующая бомба GBU-69/B SGM компании Dynetics


SOCOM применял Griffin и Viper Strike в боевых условиях, а затем отстранил Viper Strike из-за несоответствия по требованием летальности и высокой стоимости перепроектирования, чтобы соответствовать требованиям.



SOCOM в 2014 году провел демонстрацию управляемого полета с G-Claw. В виде от 2014 года G-Claw представляет собой оружие с большой боеголовкой и поражением. В этой конфигурации боеприпас не приемлем для критериев снижения сопутствующего ущерба и не имеет достаточной точности для условий одинарного сброса по цели на малой дистанции. Разработчик G-Claw впоследствии добавил SAL ГСН и провел демонстрацию в октябре 2015 года. G-Claw потерпел неудачу. Кроме того, его ограниченный коэффициент планирования не позволяет ему достичь требуемых показателей дальности и приводит к необходимости нежелательных маневров носителя. Нужны доработка планера и связанная с этим модернизация системы управления полетом для устранения этого недостатка. Подрядчик в настоящее время не проводит редизайн.



AGM-176 Griffin не обладает необходимой зоной пуска в 360 градусов, сигнатурой запуска и не поддерживает сценарии применения, в которых азимут атаки и угол подхода к цели должны точно контролироваться.



Другие планирующие бомбы, находящиеся в настоящее время в разработке и способные быть интегрированными в CLT:





• Hammer

• Hatchet

• Raser

• Saber

• Pyros

• FAST LIGHT


Израильский боеприпас FAST LIGHT не был интегрирован с CLT и BMS и не имел SAL ГСН которая уже была бы продемонстрирована. Также возникнет проблема безопасности, связанная с интеграцией произведенного за пределами США оружие на предполагаемых боевых платформах. Эта проблема повлияет на сроки и стоимость



Hammer, Hatchet, Raser, Saber и Pyros значительно отстают от SGM в готовности, еще не интегрированы с CLT и не соответствуют по летальности и дальности



Ответы на предложение SOCOM к промышленности были получены от Dynetics, Textron, Raytheon:



• Textron представил G-Claw. Они признали в своем ответе, что G-Claw не соответствуют требованиям дальности; Textron не сообщил о намерении менять конструкцию боеприпаса, чтобы соответствовать требованию по дальности

• Raytheon представил боеприпас Silent Glide, который еще не был продемонстрирован и не соответствует требованием по дальности; Raytheon заранее оговорил улучшение продукта, в котором будет добавлены крылья для удовлетворения требованиям дальности; Raytheon не взял на себя обязательство продолжать развитие и правительство не будет финансировать это.

• GBU-69/B являться единственный образцом соответствующий требованиям


Edited September 28, 2019 by Heli

[Heli]



UAS Weaponisation UK/USA Rapid Development and Test



http://www.itea.org/images/pdf/conferences/2014_Symposium/Proceedings/PaddyMallon_UAS%20weaponisation%20Rapid%20Development%20and%20Test%20(NXPowerLite).pdf



Fury оказывается freefall LMM
