F/A-18 Hornet: 4-Screen-System

[Flipper]

Moin,

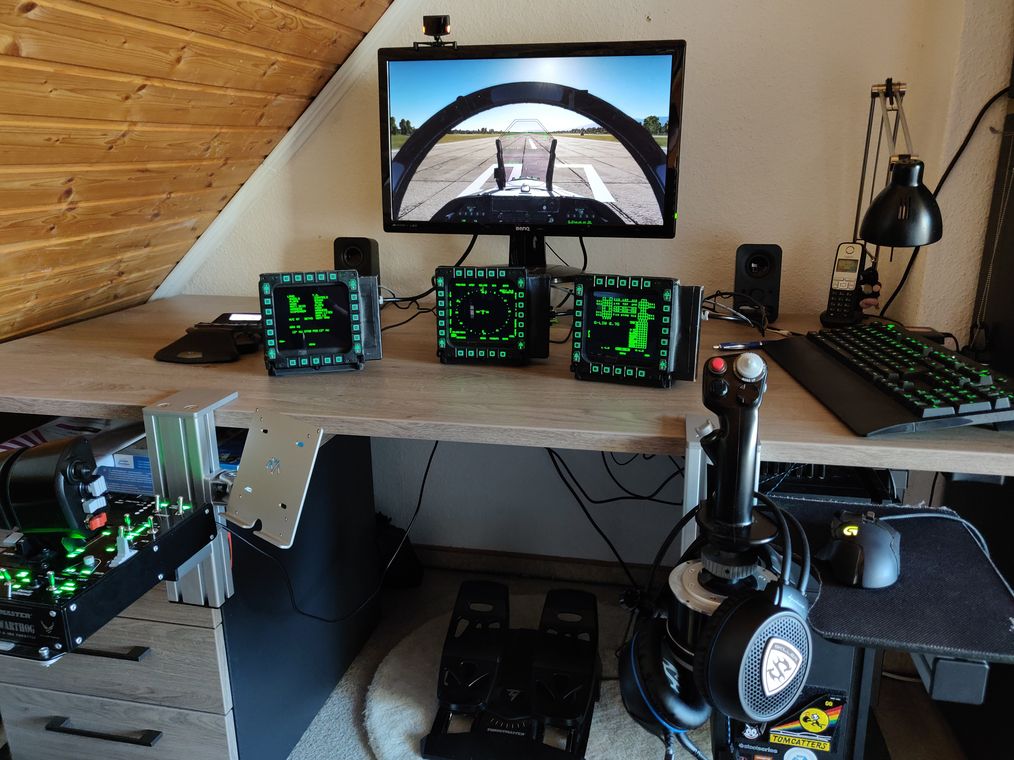

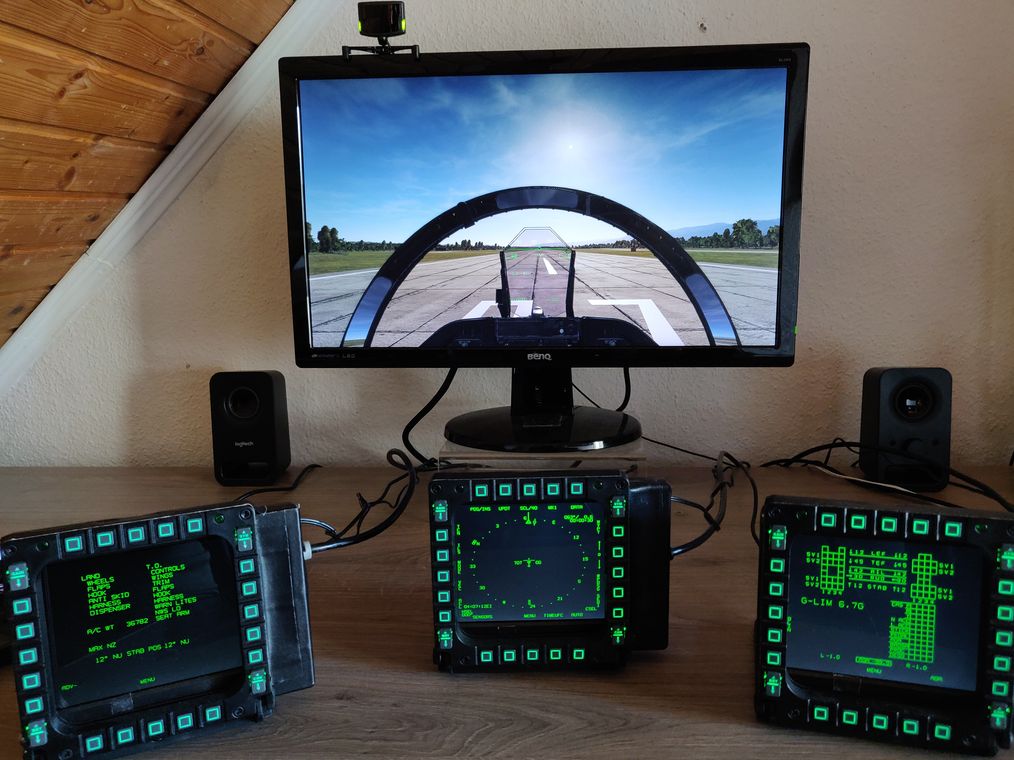

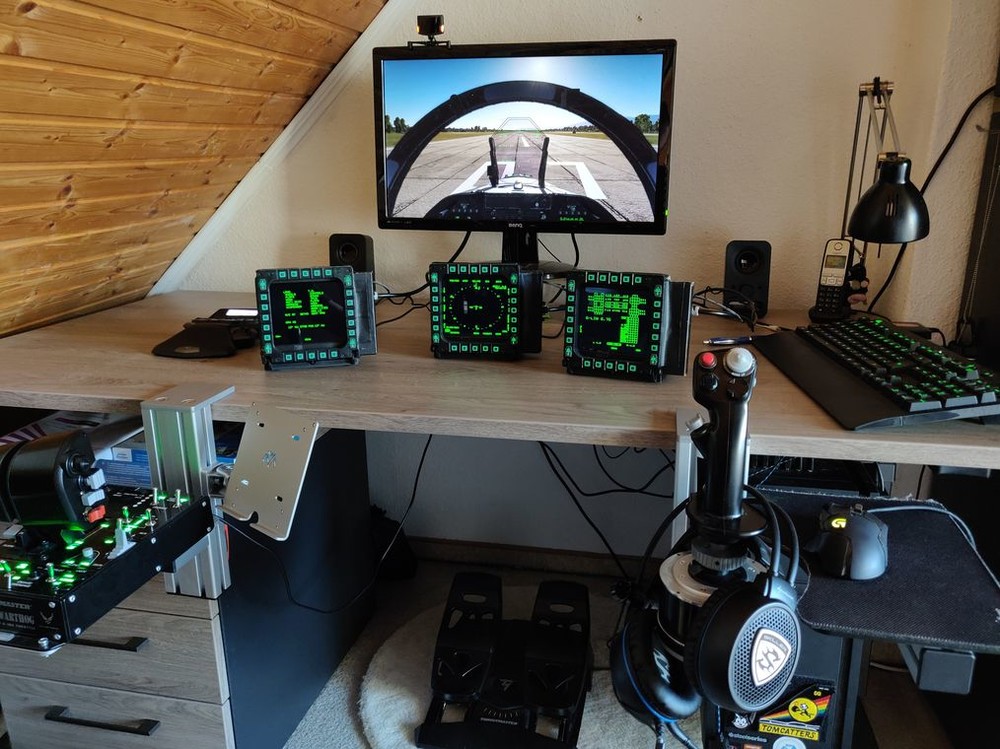

mangels (deutscher) Infos über die Umsetzung von drei zusätzlichen Bildschirmen für das Hornet-Cockpit, wollte ich hier mal meine Version zeigen.



Hier auch die entspr. notwendige Monitor-Setup-Datei:



____________________________________________________________________________



_ = function(p) return p; end;

name = _('FlipperF-18L');

Description = 'Left MFCD on the left monitor,Right MFCD on the right and camera on the center'

Viewports =

{

Center =

{

x = 0;

y = 0;

width = 1920;

height = 1080;

viewDx = 0;

viewDy = 0;

aspect = 1920/1080;

}

}



LEFT_MFCD =

{

x = 1950;

y = 0;

width = 750;

height = 600;

aspect = 1024/600;

}



RIGHT_MFCD =

{

x = 2974;

y = 0;

width = 750;

height = 600;

aspect = 1024/600;

}



CENTER_MFCD =

{

x = 3998;

y = 0;

width = 750;

height = 768;

aspect = 1024/768;

}



UIMainView = Viewports.Center



____________________________________________________________________________

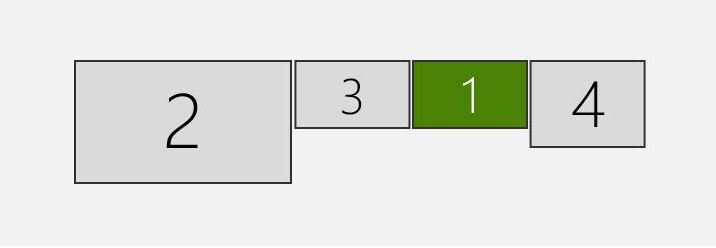

Anbei noch die Win10 Monitorzuordnung:



Nr. 2: =Hauptbildschirm

Nr. 3, 1, 4 = 7 Zoll Displays



Wichtig ist hierbei, dass die zusätzl. Displays im Setup rechts vom Hauptbildschirm angeordnet werde, sonst erkennt DCS diese nicht.

Edited July 9, 2019 by Flipper
New/Correction of resolution of 7" Displays

[caponi]

:thumbup::thumbup:

[Eightball]

Cool

[Emmy]

Very Nice!

[DieSaureGurke]

Wow :thumbup:
