Как-то с трудом вериться, на такой короткой дистанции. Видео бы.

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

mvsgas

mvsgas

Posted
Posted
Видео бы.

To whom it may concern,

I am an idiot, unfortunately for the world, I have a internet connection and a fondness for beer....apologies for that.

Thank you for you patience.





Many people don't want the truth, they want constant reassurance that whatever misconception/fallacies they believe in are true..

Rezina

Rezina

Posted
Posted
Последние секунды, у нее еще и "по картинке" наведение ?



Это IIR - ставший стандартным типом ГСН на западе лет эток 20 назад.

MAD_MIKE

MAD_MIKE

Posted
Posted
Как-то с трудом вериться, на такой короткой дистанции. Видео бы.



Мне тоже, но я за это был обвинён в глупости и комменты мои потёрли.

i5-4670/3,4Ghz/16GB DDR3/64xWin7/GTX1070/2xHDD RAID-0/1080p/Своп на отдельном харде

  • 1 month later...
MAD_MIKE

MAD_MIKE

Posted
Posted

А вот эти датчики дистанционного взрывателя расположенные по бокам и направленные на 4 стороны, вроде как должны иметь непросматриваемые(мёртвые) зоны.

i5-4670/3,4Ghz/16GB DDR3/64xWin7/GTX1070/2xHDD RAID-0/1080p/Своп на отдельном харде

  • 3 months later...
  • 6 months later...
  • ED Team
Chizh

Chizh

Posted
  • ED Team
Posted (edited)

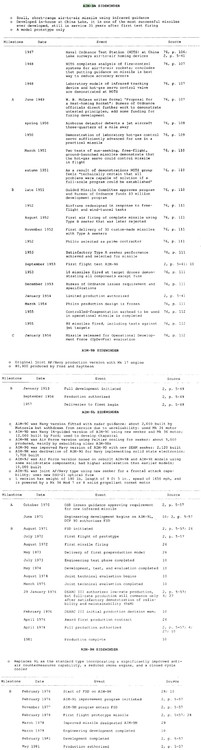

книга History of the Navy at China Lake, California Volume 4 THE STATION COMES OF AGE, со страницы 330 глава о ранних моделях



https://apps.dtic.mil/dtic/tr/fulltext/u2/1056938.pdf



68-jpg.616789

Для российских IP ресурсы mil после кризиса в основном недоступны.



Update

Скачал через Тор

Edited by Chizh

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

  • 2 weeks later...
Heli

Heli

Posted
Posted (edited)



  • план закупки ВВС США 5,097 шт из них:

67 Block I пересобранных из AIM-9M (45 AURs and 22 CATMs)

1,678 Block I (1,093 AURs and 585 CATMs)

3,352 Block II и Block II+ (2,859 AURs and 493 CATMs)



  • план закупки ВМС США 4000 шт из них:

63 Block I пересобранных из AIM-9M (48 AURs and 15 CATMs)

1,289 Block I (885 AURs and 404 CATMs)

2,648 Block II и Block II+ (1591 AURs and 581 CATMs)








закупки Block 2 и Block 2+ кратно возрастают



  • ВВС увеличивает план с 3,352 до 6,309 штук
  • ВМС увеличивает план с 2,648 до 5,326 штук

https://media.defense.gov/2019/Aug/01/2002165676/-1/-1/1/DEPARTMENT-OF-DEFENSE-SELECTED-ACQUISITION-REPORTS-(SARS)-DECEMBER-2018.PDF

Edited by Heli
Andrew Tikhonovsky

Andrew Tikhonovsky

Posted
Posted
Для российских IP ресурсы mil после кризиса в основном недоступны.



Update

Скачал через Тор



Можно в настройках браузера указать доступный иностранный прокси-сервер, и mil должны быть доступны.

По крайней мере, несколько месяцев назад, я так картинки качал...

  • 5 weeks later...
arcivanov

arcivanov

Posted
  • Author
Posted

USN втихоря продолжает работы и эксперименты по созданию двигателя значительно увеличивающего дальность AIM-9X. Block III умер, да здравствует Block III.



EAFhDU9U4AA9c6n?format=png&name=medium

  • 3 weeks later...
  • 6 months later...
Heli

Heli

Posted
Posted (edited)

вот походу куда подсоединяется та самая загадочная AIM-9X Block II PLUS (AIM-9X-3)



В 2017 финансовом году программа начнет выпускать вариант ракеты с обозначением AIM-9X Block II PLUS (Block II +), чтобы соответствовать требованиям выживаемости, присущих самолетам 5-го поколения. Block II + будет закупаться только для конкретной критической задачи, а остаток инвентаря AIM-9X будет по-прежнему заполняться как обычные ракеты Block II для удовлетворения потребностей в боеприпасах. AIM-9X Block II + закупается в 2017 году и поставки начнутся с 2019 года.

она устанавливаться на пусковую установку LAU-152 которая находиться внутри пилона ADVANCED AIR TO AIR PYLON (AAAP)

AAAP

ADVANCED AIR TO AIR PYLON CARRIES LAU-152 INTERNALLY FOR EXT. STORES



AAAP STATIONS?

STATIONS 1 & 11



https://quizlet.com/212747194/armament-flash-cards/

улучшенный пилон воздух-воздух несет LAU-152 внутри себя



это определено не SUU-96 известный пилон, поскольку он официально называется просто Air-To-Air Pylon, без Advanced



attachment.php?attachmentid=231558&d=1585934769 attachment.php?attachmentid=231560&stc=1&d=1585935089



https://static.e-publishing.af.mil/production/1/af_a4/publication/cfetp2w1x1/cfetp2w1x1.pdf

www.f-16.net/forum/download/file.php?id=28394

Edited by Heli
  • 4 weeks later...
Heli

Heli

Posted
Posted (edited)

Raytheon получила контракт ВМС США на поставку прототипа новой матрицы



Raytheon Missile Systems, Tucson, Arizona, was awarded a $9,224,337 modification (P00074) to exercise an option to previously awarded cost-plus-fixed-fee contract N00019-15-C-0121 to procure a Digital Focal Plane Array prototype for the Navy and Air Force. Work will be performed in Tucson, Arizona, and is expected to be completed by September 2021. Fiscal 2020 research, development, test and evaluation (Navy) funds in the amount of $1,800,000; and fiscal 2020 research, development, test and evaluation (Air Force) funds in the amount of $800,000 were obligated at time of award, none of which will expire at the end of the current fiscal year. The Naval Air Systems Command, Patuxent River, Maryland, is the contracting activity.
Edited by Heli
  • 3 months later...
  • 1 month later...
Heli

Heli

Posted
Posted (edited)

attachment.php?attachmentid=247261&stc=1&d=1599890118



Northrop Grumman получила 21,009,342 $ на поставку ракетных двигателей MK 36 Mod 11 для ракет AIM-9M:

Египет - 788 шт и Иорданию - 43 шт



https://www.defense.gov/Newsroom/Contracts/Contract/Article/2343624/



производство MK 36 Mod 9 первой модели малодымного двигателя для ранних AIM-9M началось в 1981 году, усовершенствованной модели MK 36 Mod 11 в начале 1990-х


Edited by Heli
Heli

Heli

Posted
Posted

Raytheon получила контракт ВМС США 52,203,703 $ на разработку бортового программного обеспечения, снижение рисков, связанных с программным обеспечением, поддержку существующего программного обеспечения и планирование производственной интеграции. В частности, этот контракт предусматривает разработку Operational Flight Software (OFS) 10.15, которое требуется для производства ракет AIM-9X Block II в производственной партии начиная с Lot 23.



https://www.defense.gov/Newsroom/Contracts/Contract/Article/2343624/

Heli

Heli

Posted
Posted (edited)

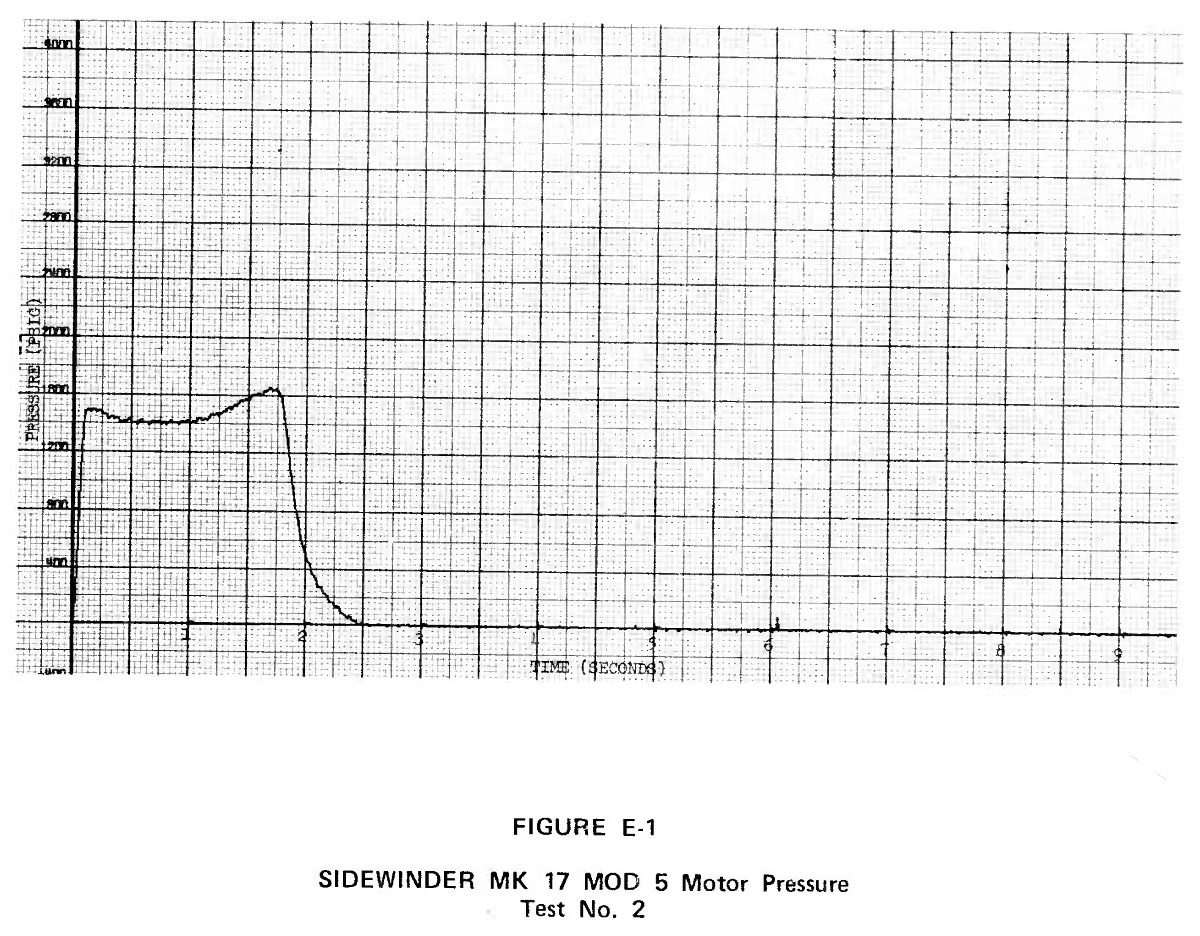

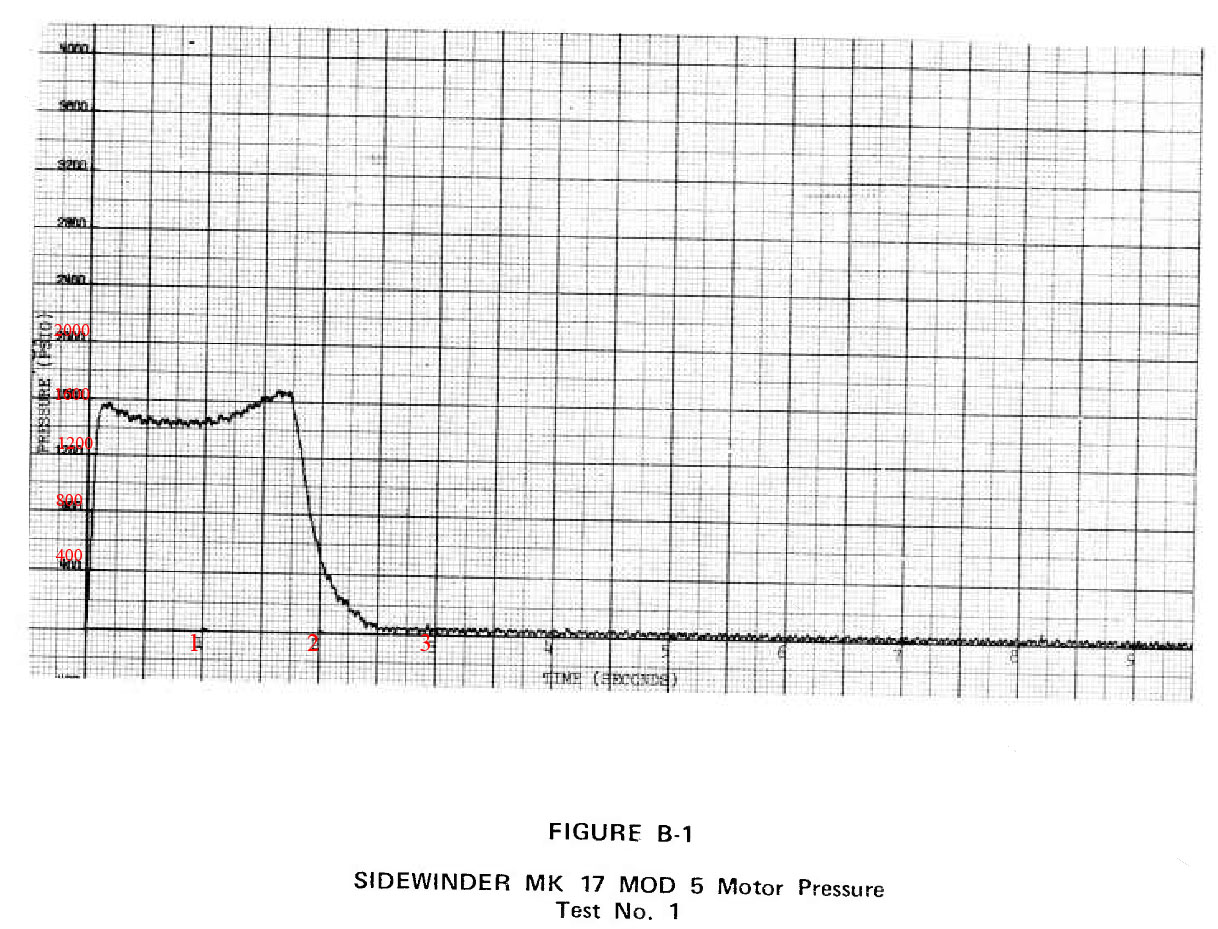

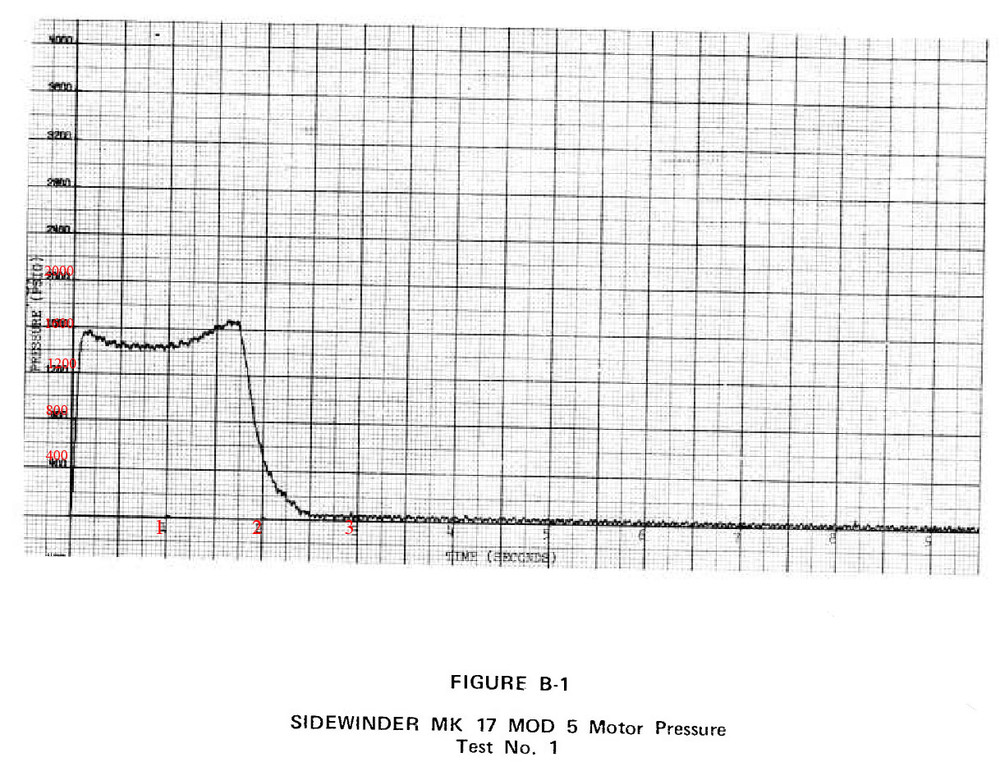

график давление-время в тесте сгорания двигателя MK 17 MOD 5 в помещении

двигатель демонстрирует давление 1500-1600 PSIG (Фунт-силы на квадратный дюйм) или примерно 100-108 атмосфер на 1,7 секунды



https://apps.dtic.mil/dtic/tr/fulltext/u2/b000464.pdf



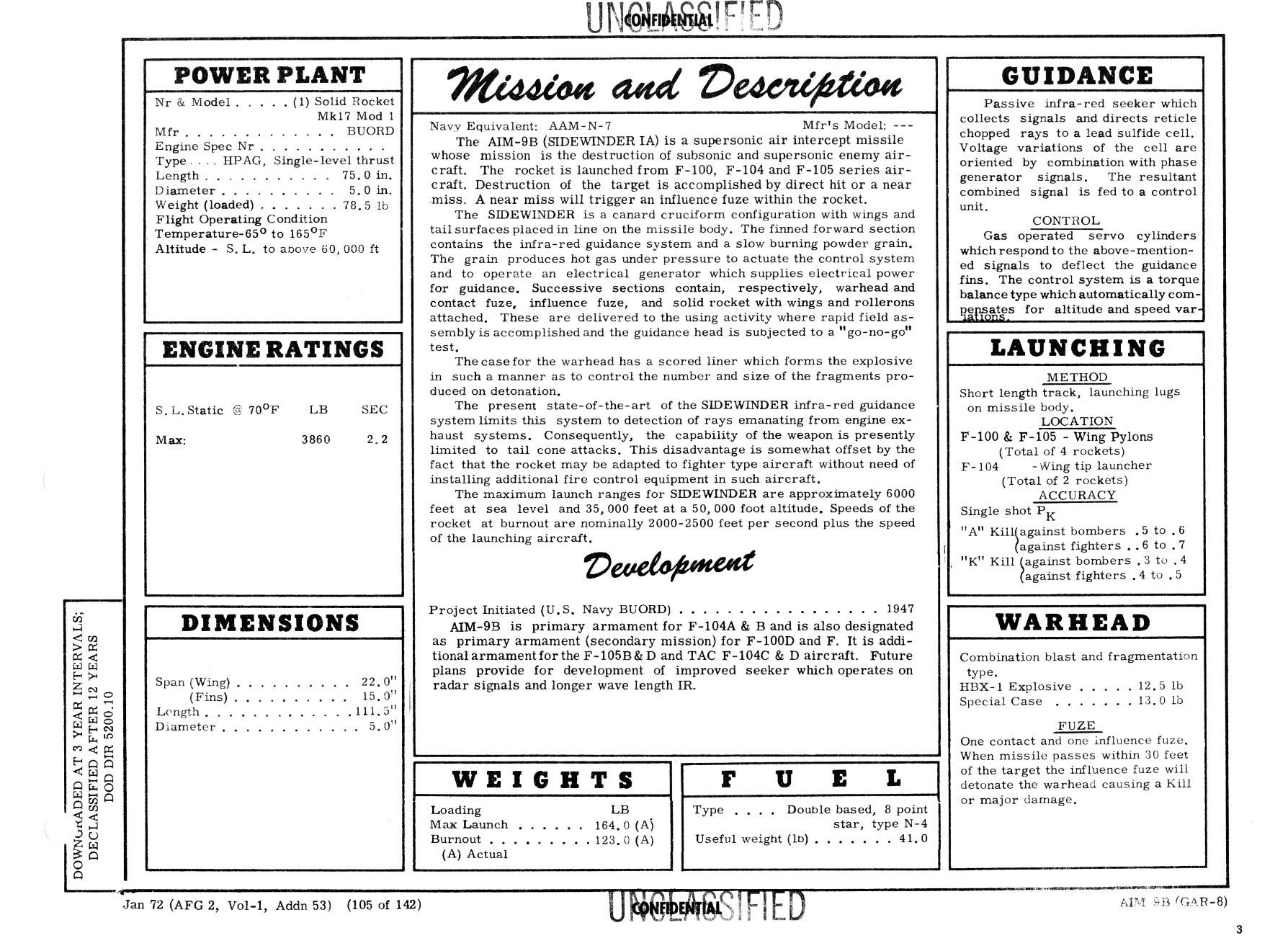

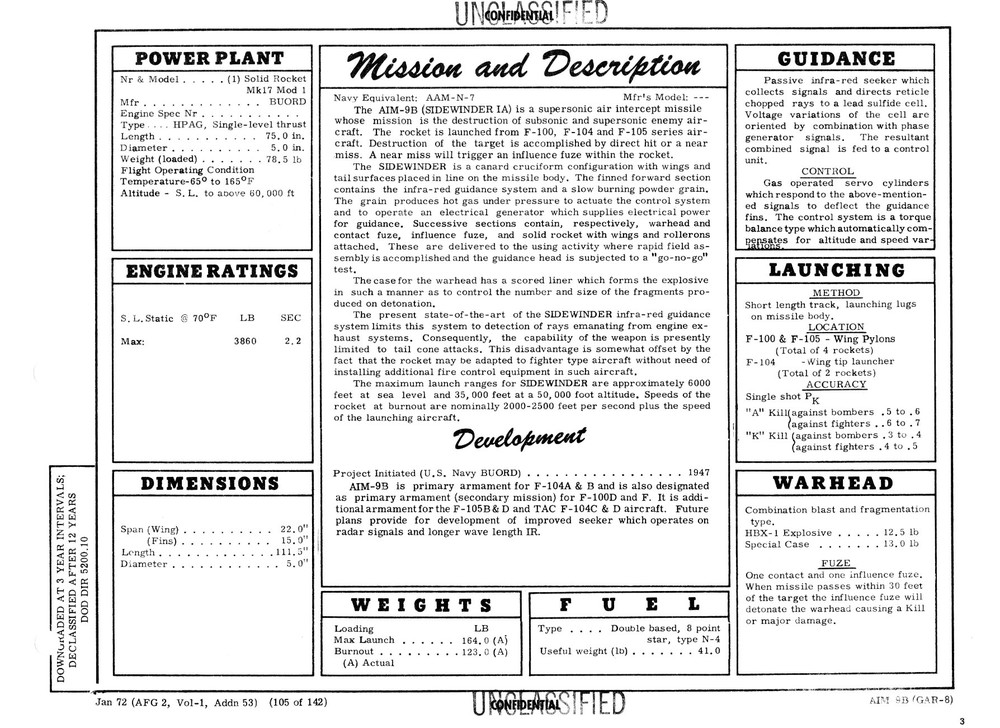

двигатель MK 17 MOD 5 и идентичные ему по топливной шашке MK 17 MOD 1 и MK 116 MOD 0 применялись на модификациях AIM-9B, AIM-9E, AIM-9J, AIM-9P



время работы 2,2 секунды из документа Standard Missile Characteristic AIM-9B в точности совпадает с графиками




Edited by Heli
  • 2 months later...
Heli

Heli

Posted
Posted





перехват NATM-9M воздушной мишени



в процессе сборка NATM-9M





выполняют замену штатной боевой части WDU-17/B на специальную учебную WDU-9A/B и сверление ракетного двигателя (для уменьшения дальности?)

специальная учебная боевая часть создает большую вспышку и не дает много осколков, создана чтобы сохранять мишени
