In fact, you can use different options, as desired and possible. Yes, I was quite happy with this version of the case, and the most amazing thing is that the lower bolt fastenings of the finished box and the printed panel exactly match.
-

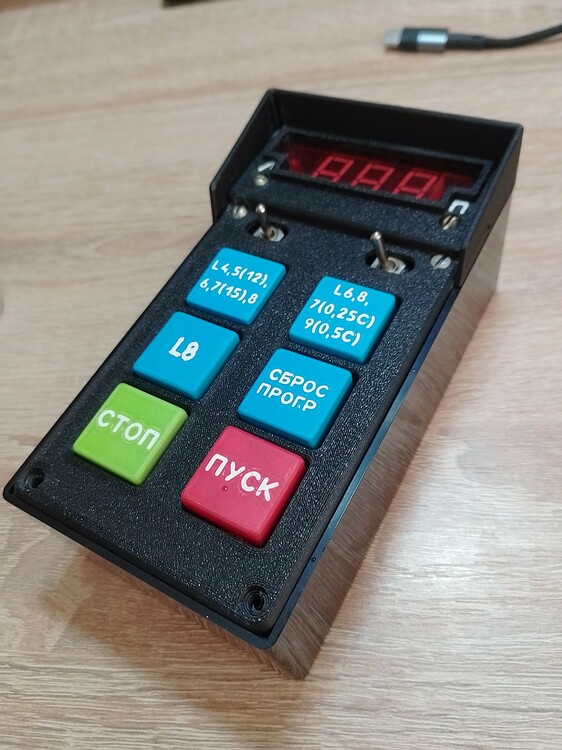

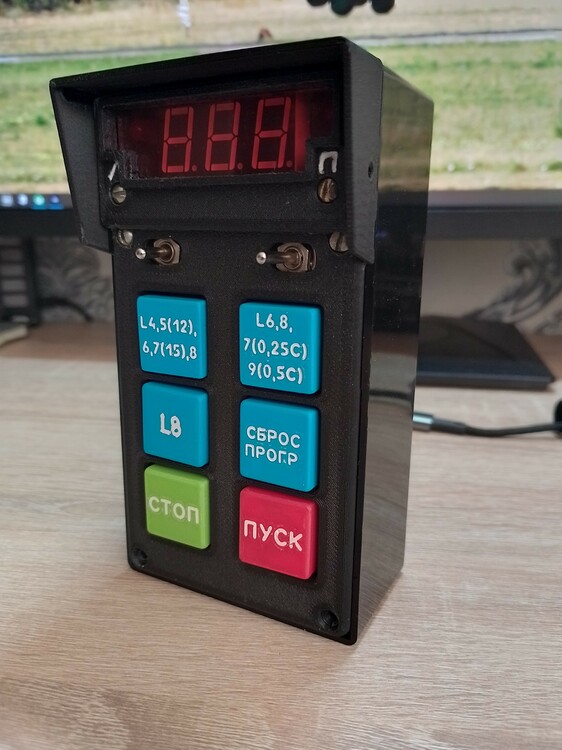

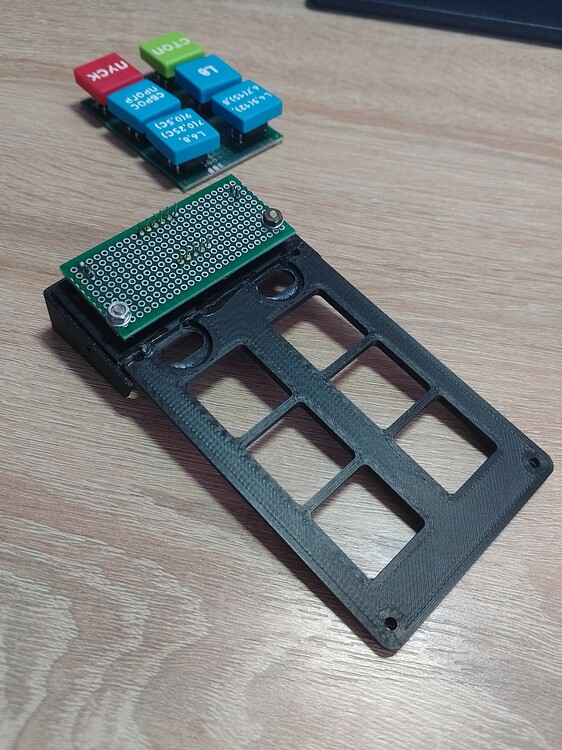

Не сфоткал момент прикрепленной платы с кнопками, крепится на 2х винтах. В сборе выглядит вот так... осталось вмонтировать плату Ардуино Нано и драйвер для цифровой панели, внутри помещаются свободно, место позволяет. И останется распаять. До этого схему собирал на макетке, работает. Продолжение следует...
-

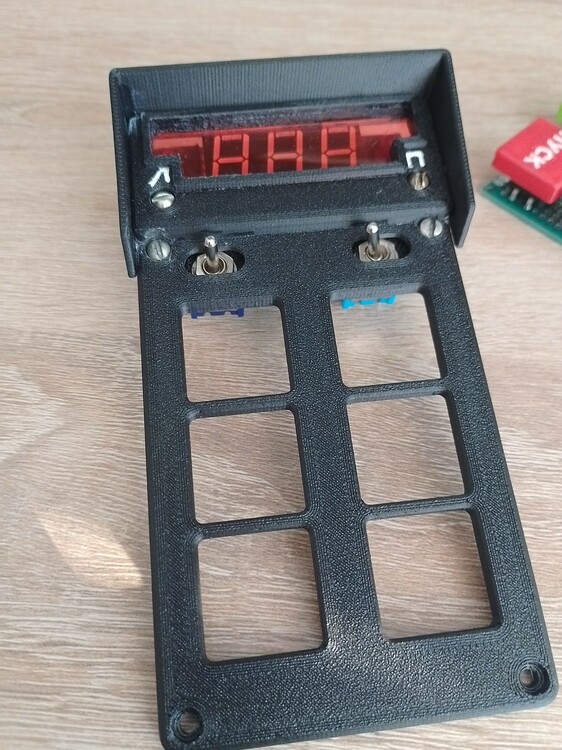

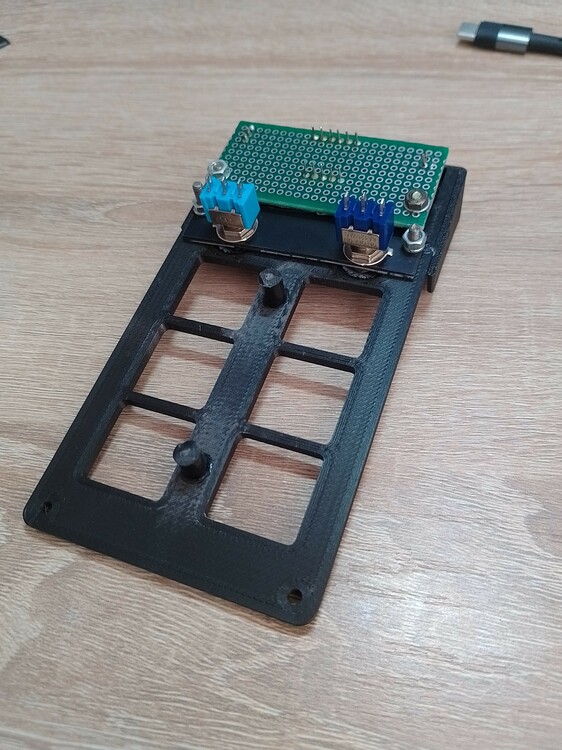

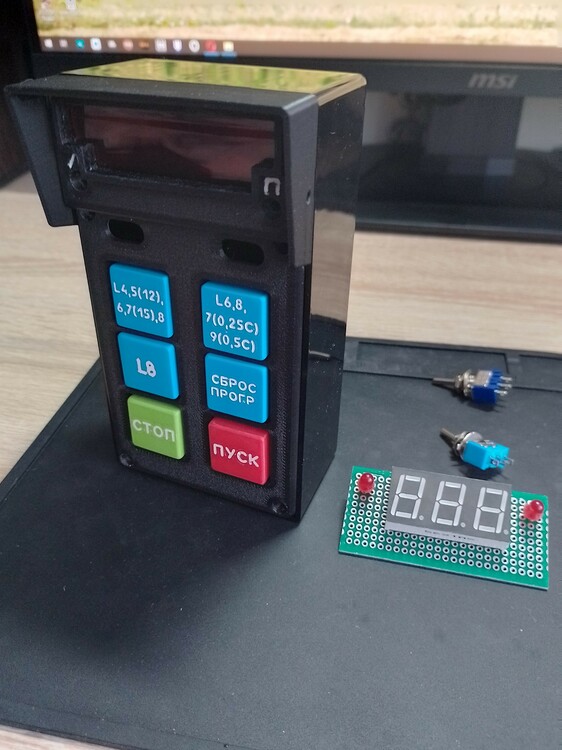

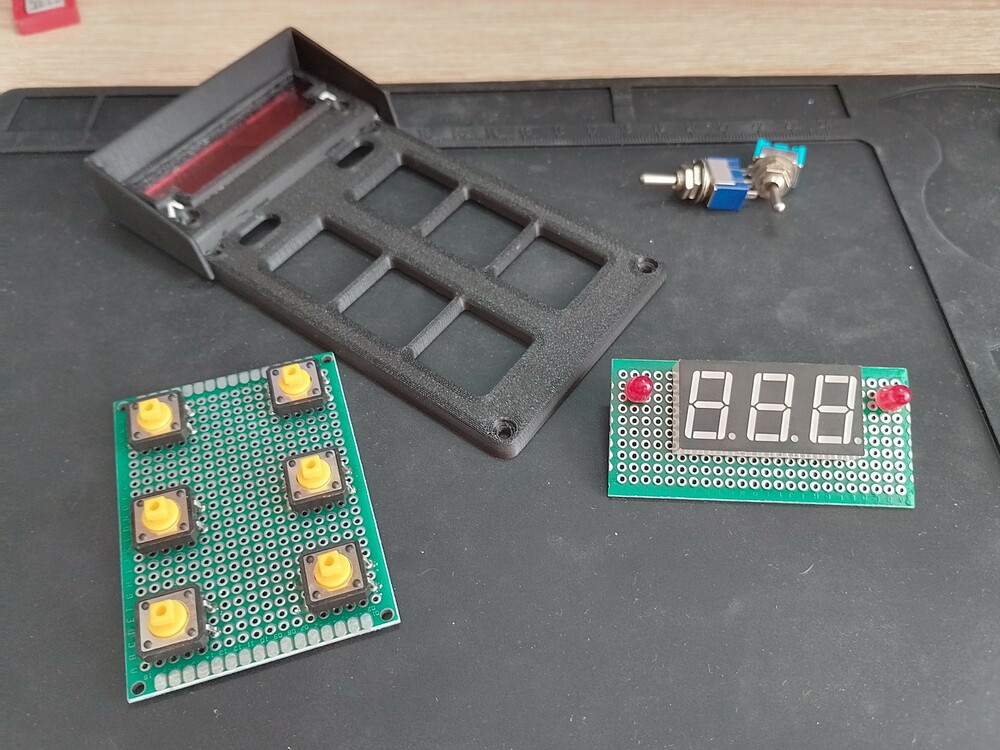

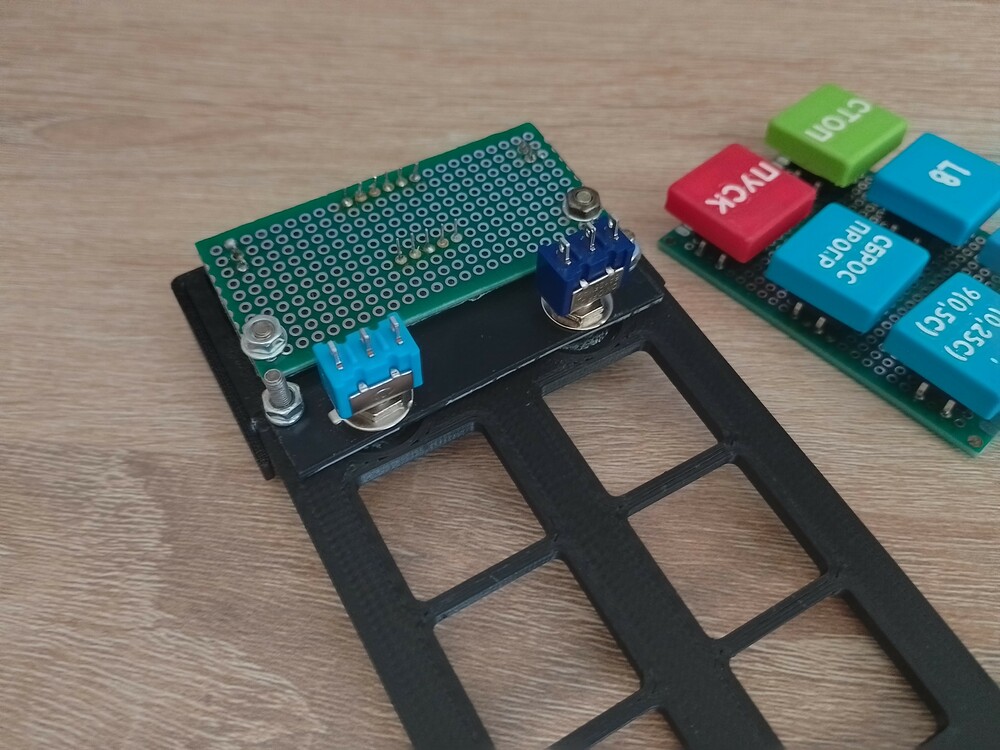

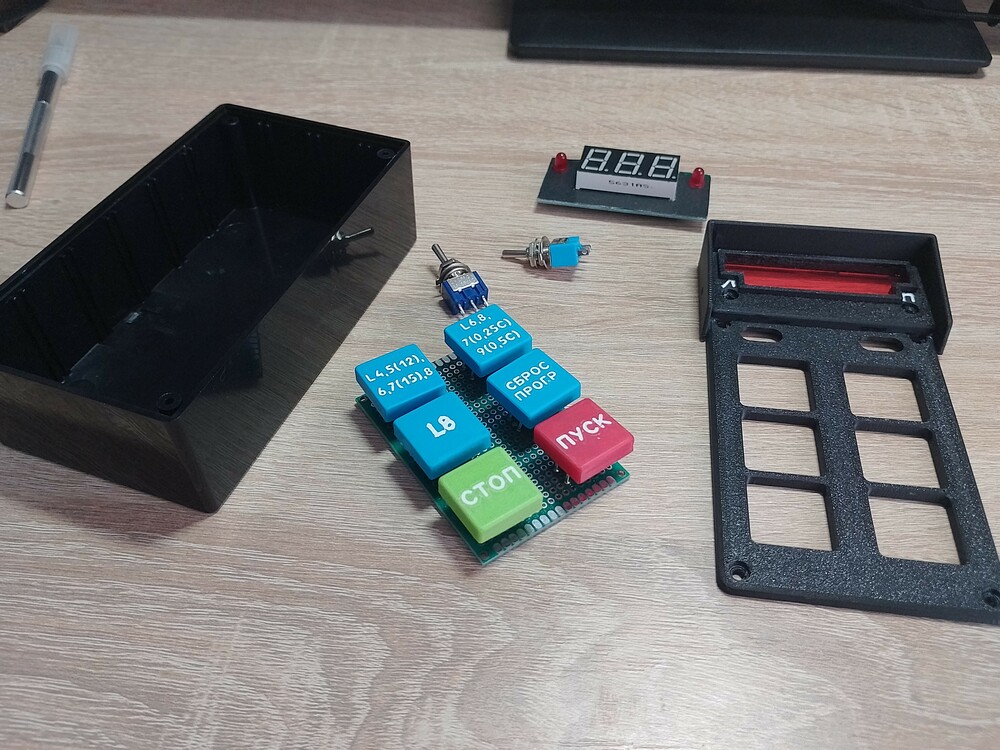

Собрал на плате кнопки купленные на алике, тумблеры там же, 7и сегментный дисплей так же, ну и общий вид готовых кнопок. И небольшой монтаж этого. Прикрепил плату с цифровым индикатором и тумблеры на основу. Основу (лицевая часть) собрал (склеил) в единое, был один нюанс, что в коробку не вмещалось по высоте несколько миллиметров, пришлось подтачивать и подгонять по месту, в итоге вышло идеально.
-

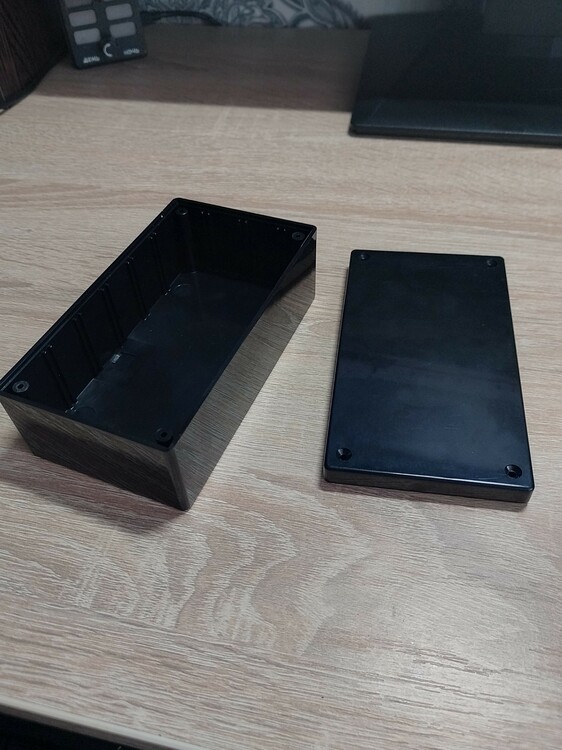

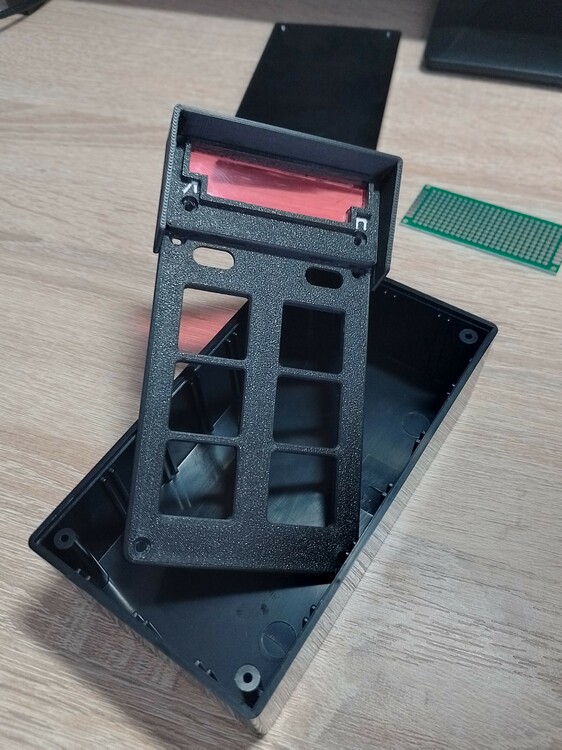

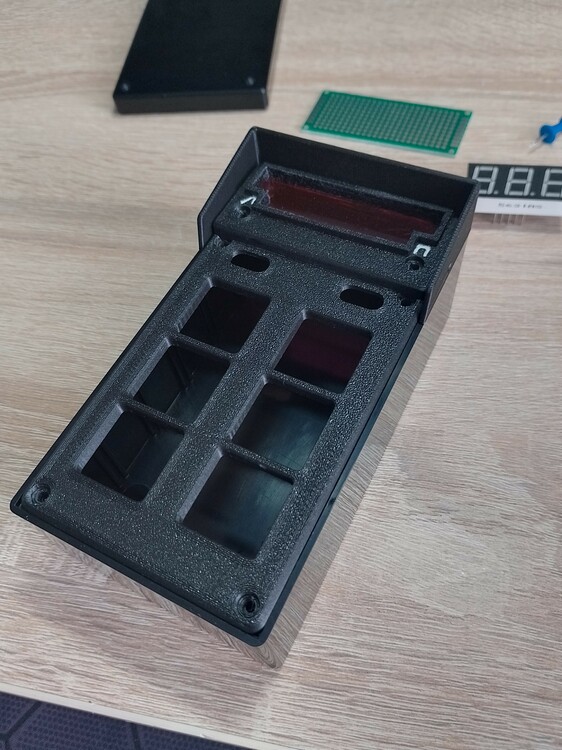

Идем далее... Коробочка. куплена на Озоне, т.к. подумал, что дешевле будет, чем такую же напечатать да и качество все же лучше. Примерка. Красный прозрачный пластик на экран найти получилось только способом покупки линейки)), Более менее подходящий материал. Буквы Л П гравировал вручную и так же как и кнопки красил корректором.
-

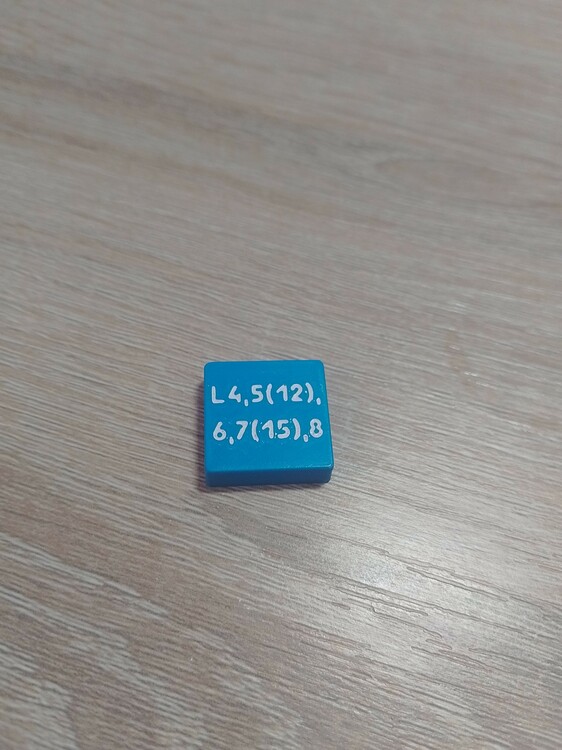

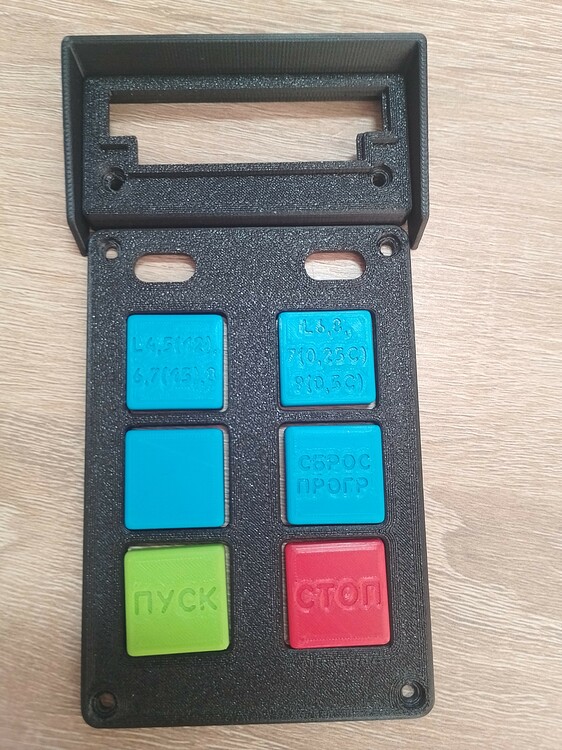

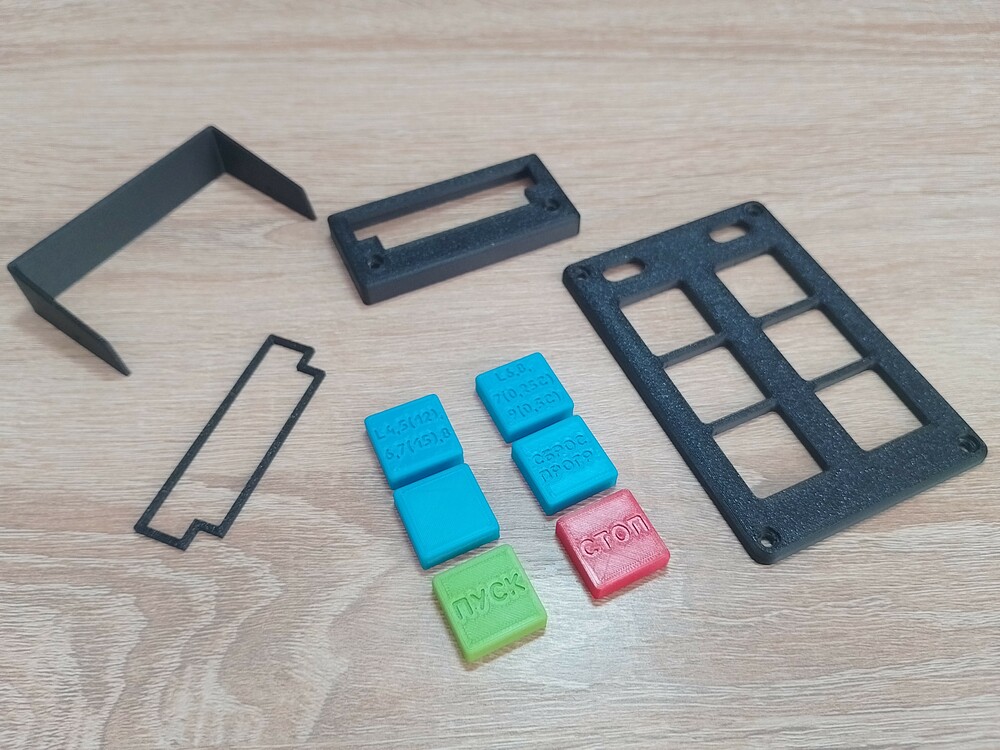

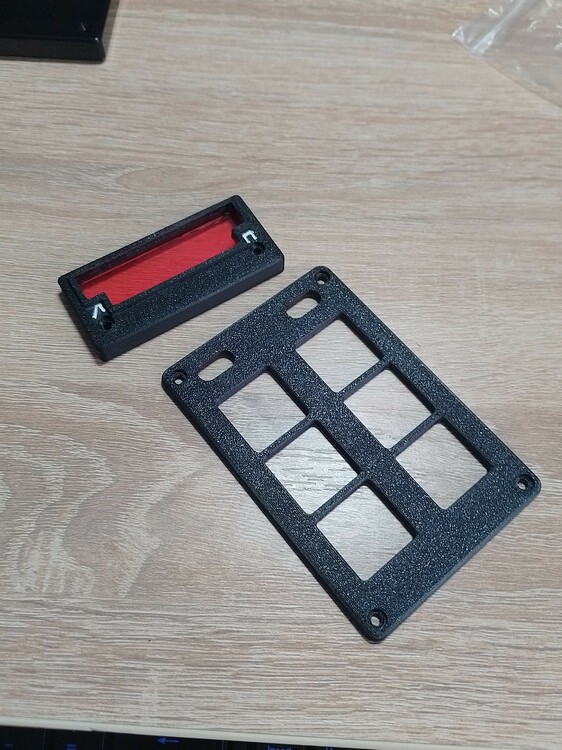

В общем эта тема уже поднималась одним товарищем. не помню никнейм, и его наработки в открытом доступе, чем я частично и воспользовался. А конкретно 3D печать некоторых элементов. Устройство еще полностью не закончено, но осталось совсем немного, поэтому решил поделиться своим вариантом, вдруг кому будет интересно, полезно. Фотоотчет буду выкладывать по мере изготовки. А пока накопился материал с начала постройки... Собственно это именно те элементы конструкции, которые позаимствовал, в своем городе их отдал в печать, обошлось порядка 500р. за это. Считаю, что не дорого, тем более своего принтера у меня нет, так что без вариантов. По поводу копийности, то примерно на 90% схоже с оригиналом по размерам и деталировке. При большом желании можно конечно и более заморочиться, сделать все надписи и прочее, но меня и так устраивает, делаю для себя, а не для продажи! Кнопка для примера в готовом виде. Гравированную часть залил текстовым корректором, можно и краской, кому как удобно.
-

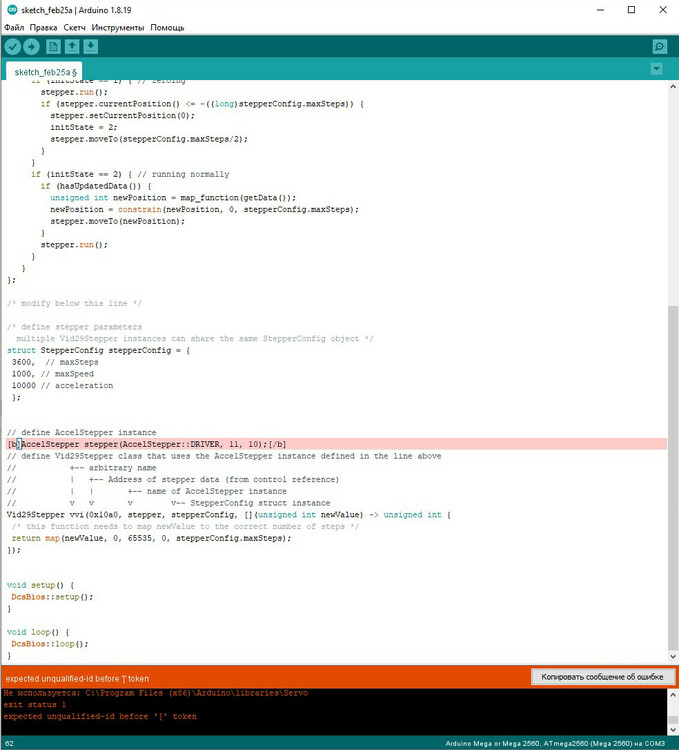

Все, разобрался вопрос снят) нужно было изменить выделенную строку на вот это.... AccelStepper stepper(AccelStepper::DRIVER, 11, 10); Еще для пояснения, числа 10 и 11 это пины , где 10 - Dir, 11 - Step.
-
-
Friends, this was the problem from the beginning... The Ka-50-3 module would be fine, but the Shkval screen doesn’t work at all. No indication is displayed, nothing at all, the blank dark screen seems to be turned off. I tried everything, and I launch it myself, and autostart, and in training it’s the same... The only thing is that when you start it’s noticeable that the tone changes and that’s it. I tried reinstalling the module and doing a restore, nothing helps! What to do? Everything works on the previous version. Does it make sense to completely reinstall DKS to waste time?
-
Друзья, такая проблема изначально... Модуль Ка-50-3, все бы ничего, но не работает экран Шквала от слова совсем. Не отображается никакая индикация, вообще ничего пустой темный экран будто выключен. Пробовал по всякому, и сам запускаю, и автозапуск, и в обучении то же... Единственное что, при запуске заметно, что меняет тон и все. Пробовал и переустанавливать модуль и восстановление делать, ничего не помогает! Что делать? На предыдущей версии все работает. Есть ли смысл полностью ДКС переустанавливать тратить время?
-
And it is possible in more detail? I'm not that experienced! I did not understand how to apply this data to the sketch. Or at least a sample, would be grateful.
-
Hey! I'm new to this, but I've had little success. In general, the thing is ... Is it possible how to implement data output from the FC3 module. Specifically, they are interested in the lamps for retracting / extending the landing gear, flaps, brake flaps.
-
Hi friends! I have on hand several instruments, a speed indicator (KUS-1200), an altimeter (VD-10K) and an artificial horizon (AGD-1). I want to implement them, but I ran into a problem, I can't understand the principle of creating a sketch. I also have Arduino Mega, servo motors and stepper motors with drivers. Your professional help is very necessary !!! Understand and grasp the essence. There were no problems with connecting the lamps, I have already assembled several devices, but this is the problem. Specifically, I want to implement a speed indicator for a start, I want to make the device universal for some aircraft, more precisely MiG15.21, L-39 and, if possible, for aircraft from the FC3 module. Budk is very grateful, looked at all the topics, but did not find suitable and clarifying information.
-
-
Контроль ламп топливомера не верное. При нажатии кнопки Контроль ламп должны загораться все сигналки в кабине, в том числе и на топливомере, а при нажатии кнопки К на топливомере, загорается реальный остаток, а после минимальный. А то получается, что все лампы на топливомере не получается вообще проверить.
-
Вы бы работу свою показали,для предметной беседы! Может и руки поднимутся снова! Да работой пока не назовешь, так, небольшие пробы пера... Изначально было желание сделать универсальное сигнальное табло, подходящее под разные ЛА в DCS, но тут тоже пока ступор, т.к. в скетче нужно прописывать команды по каждому типу, а вот где их взять эти команды, пока не знаю, вот на МиГ-21 тренеруюсь, благо все есть. А проблема на МиГ-21 в том, что лампы убранных шасси горят вместе с зелеными, выпущенными, а при уборке гаснут и те и те, суть в том, что команду на красные нужно как-то инвертировать, тогда и будут гореть как нужно. https://my.mail.ru/bk/atkinson/video/_myvideo/1.html
