Recommended Posts

Posted
Если есть желание - выложу фото каркаса .

Будьте добры, интересно было бы посмотреть.

Posted

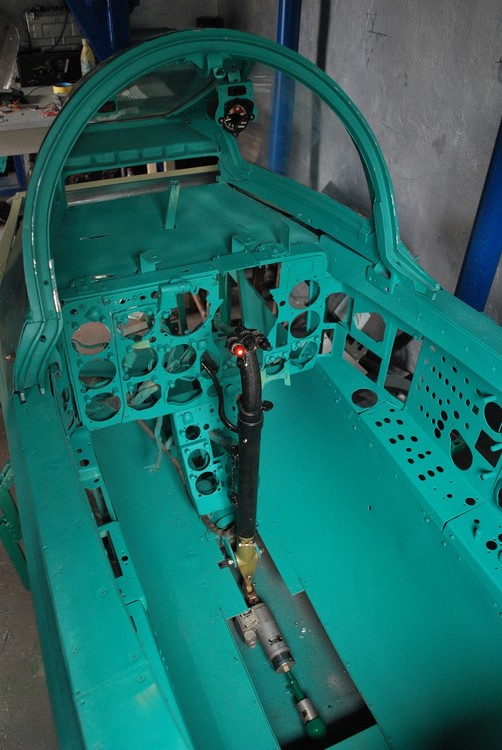

Vladmode, спасибо. Я просто не понял вас, я думал будет каркас самого МИГа. Вот на него я хотел посмотреть.

Posted
Vladmode, спасибо. Я просто не понял вас, я думал будет каркас самого МИГа. Вот на него я хотел посмотреть.
Каркас самого МиГа - удовольствие не простое . Не так просто : а) Найти , б) выдрать , в) доставить к месту (хотя это наверное самое простое из всего). Да и в плане оживления не совсем удобно .Нужно иметь доступ к пультам с тыльной стороны . Так что самодельный каркас - самый оптимальный вариант.
Posted
Каркас самого МиГа - удовольствие не простое . Не так просто : а) Найти , б) выдрать , в) доставить к месту (хотя это наверное самое простое из всего). Да и в плане оживления не совсем удобно .Нужно иметь доступ к пультам с тыльной стороны . Так что самодельный каркас - самый оптимальный вариант.

Слушай, если не жалко, подгони чертежи пожалуйста!

i9-9900 4.4 GHz, 32Gb DDR4 3200 MHz CL17 OC, RTX3070, SSD 240 (Windows) + 480Gb (DCS), TM Warthog & Cougar & MFD pack x2, VKB Mk-16, TrackIR4+ClipPro, Pico 4, 32" 2K

Posted (edited)
Слушай, если не жалко, подгони чертежи пожалуйста!

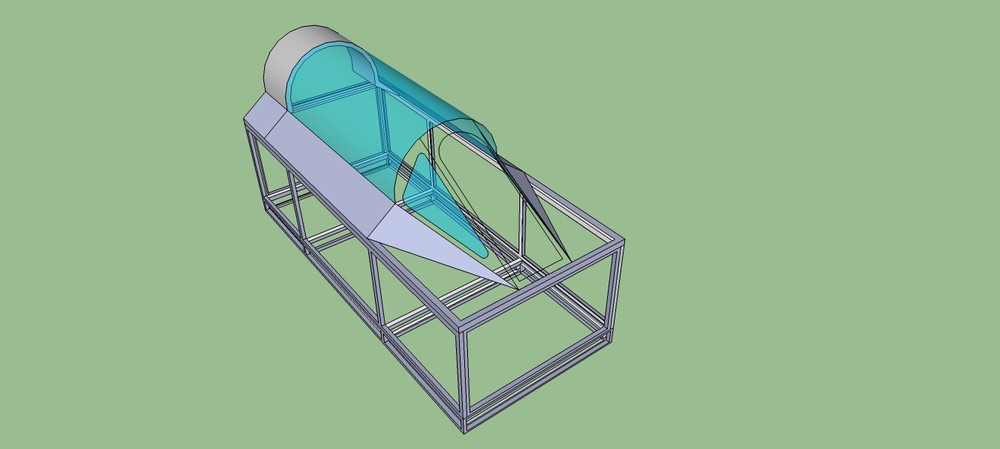

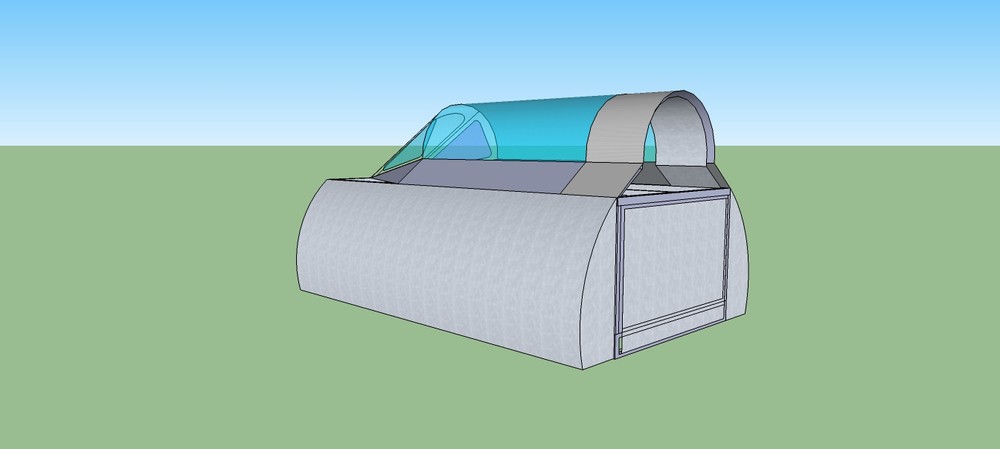

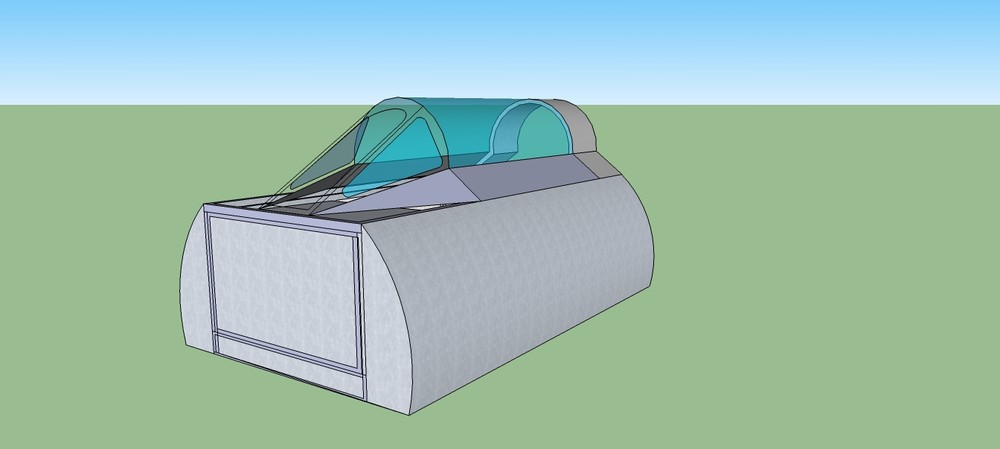

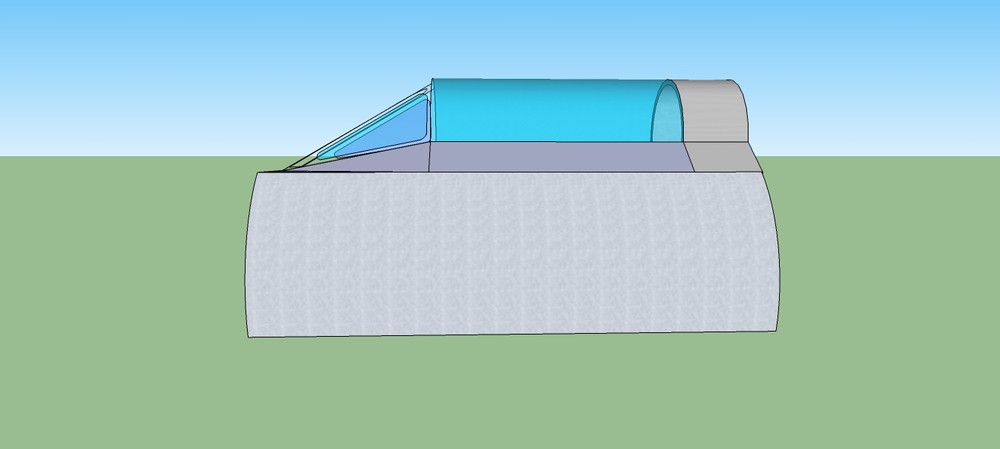

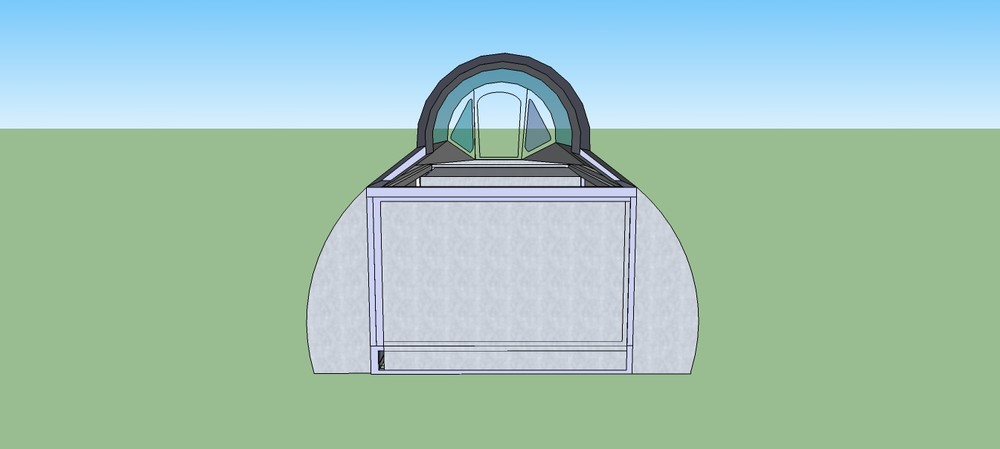

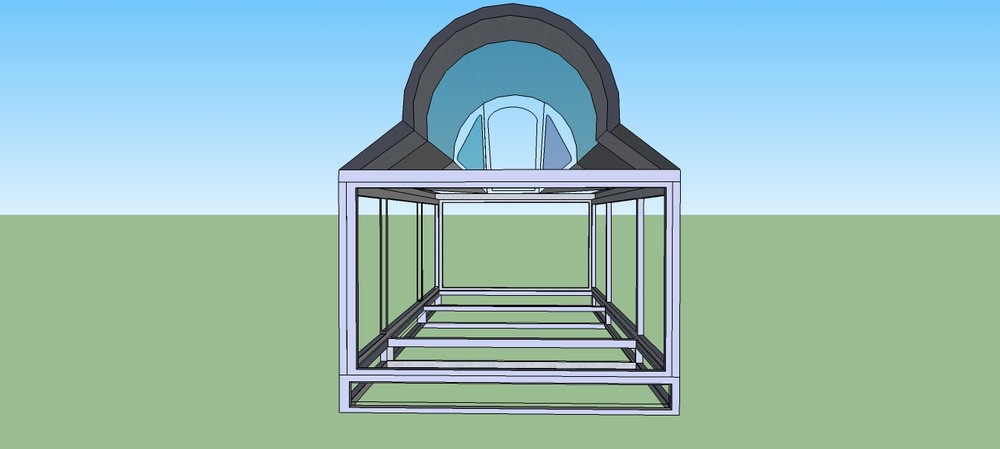

Чертежей нормальных не делали .Просто в Скетч Апе наброски сделал для бати , что бы он ориентировался .Конкретика подгонялась уже в процессе сборки . За основу внутренних размеров применялись измерения сделанные в кабине музейного экспоната . А дальше пошло - поехало :)







Edited by Vladmode
Posted
Чертежей нормальных не делали .Просто в Скетч Апе наброски сделал для бати , что бы он ориентировался .Конкретика подгонялась уже в процессе сборки . За основу внутренних размеров применялись измерения сделанные в кабине музейного экспоната . А дальше пошло - поехало :)

Спасибище! :) Если не выгорит моя затея с куском фюзеляжа, возьму на вооружение твой вариант!

i9-9900 4.4 GHz, 32Gb DDR4 3200 MHz CL17 OC, RTX3070, SSD 240 (Windows) + 480Gb (DCS), TM Warthog & Cougar & MFD pack x2, VKB Mk-16, TrackIR4+ClipPro, Pico 4, 32" 2K

Posted
Спасибище! :) Если не выгорит моя затея с куском фюзеляжа, возьму на вооружение твой вариант!

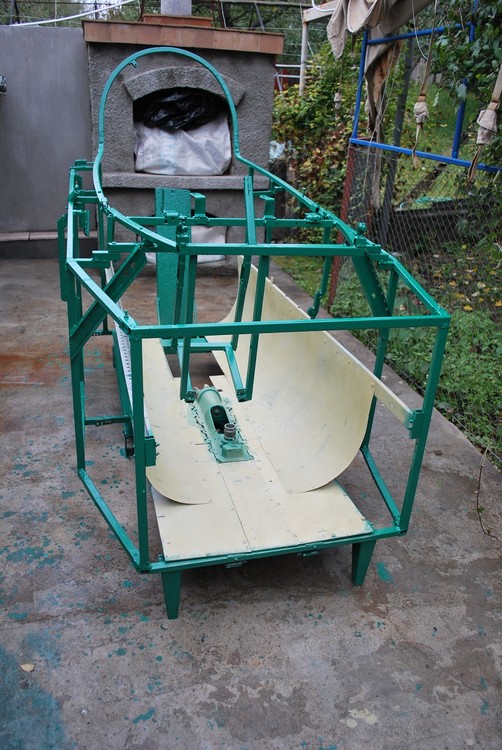

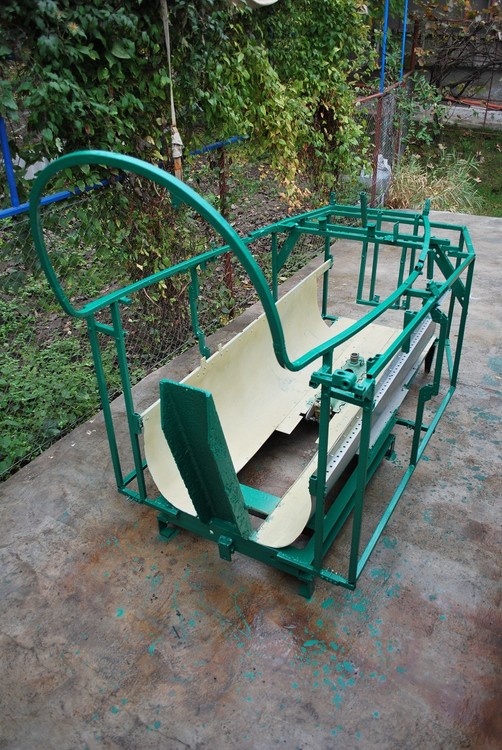

Да не вопрос . Мы сразу предусмотрели констукцию разборную , что-бы ширина самой широкой (центральной неразборной) части не превышала 70 см (что бы в случае чего можно разобрать и вынести через обычные двери ). Т.е. 2 человека разбирают и вручную выносят . В основе прямоугольный каркас из толстого швеллера с приваренным сзади под углом куском швеллера (для установки и крепления кресла) .
  • 3 weeks later...
Posted

Ну, у всех и спрашиваю!:) Из интереса, ни чего более. В познавательных, учебных или коммерческих?

  • 3 weeks later...
Posted

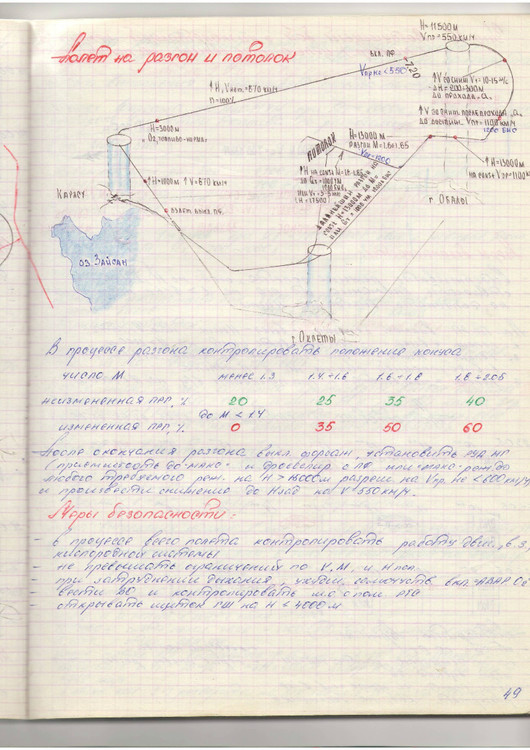

По просьбам товарищей , и благодаря автору данного конспекта Андрею Голубеву (21PFM) выкладываю данный шедевр для обозрения , изучения и применения на практике . В ветке по РП-22 выложил выдержки из конспекта по работе с данной РЛС. Enjoy !

Вроде было еще из такого полет на потолок. Кто подскажет где найти? Спасибо.

[sIGPIC][/sIGPIC]

Posted

Гумар, если осталось кидай методичку по МиГ-21. Я папку походу затер случайно, где у меня это все лежало.

[sIGPIC][/sIGPIC]

Posted
Вроде было еще из такого полет на потолок. Кто подскажет где найти? Спасибо.
Пользуйтесь на здоровье ! Ну и ещё раз спасибо автору конспекта Андрею (21PFM) .


Posted (edited)
Ну, у всех и спрашиваю!:) Из интереса, ни чего более. В познавательных, учебных или коммерческих?
Понял - отвечаю : коммерческая составляющая на втором плане (думаю - много мороки с оформлением и рекламой , т.к. всё это стоит дома и не планируется перевоз в какой-нить развлекательный центр) . На первом месте - получение удовольствия себе и хорошим знакомым :) Edited by Vladmode
Posted
Пользуйтесь на здоровье ! Ну и ещё раз спасибо автору конспекта Андрею (21PFM) .



А можно все вот эти выписки в один архив выложить?

[sIGPIC][/sIGPIC]

Posted

Друзья, по глупости удалил Англоязычное РЛЭ по Бису, это которое Mig-21BIS Flight Manual. А теперь не могу его нигде найти.



Будьте добры, у кого есть залейте, поделитесь.



(Да, искал, да гуглил, нет, не нашёл).

Posted (edited)



Оно. Только там оно не скачивается а продаётся. А раньше помню оно лежало в свободном доступе везде.



http://www.avialogs.com/images/photos/docs/1488/15621/preview/15621-p191-normal.jpg — и там это не пдф, а картинки, которые постоянно с сети грузятся. не охота все 288 страниц качать по одной собирать))

Edited by Yott
Posted

Так, а в этой же теме в самом начале, с первых же постов разве нет походящего? Ссылки некоторые ещё работают.

Posted
Так, а в этой же теме в самом начале, с первых же постов разве нет походящего? Ссылки некоторые ещё работают.



Там только техописания или РЛЭ по другим самолётам. А мне именно то нужно, именно по БИСу.
