"Рогатка", ВДЗ-3, Т-80Б(М)

[Chizh]

Ясно. Правда, один небезызвестный на ГСПО тагилец, сотрудник УКБТМ, сообщил, что со следующего года ее серия неизбежна, как и, видимо, нового варианта Т-90. А в этом году на вооружение поступит более сотни модернизированных по теме "Рогатка" Т-80Б и Т-72Б. Если к ним есть интерес - сообщите!

А что за тема "Рогатка"?

[BAURIS]

А что за тема "Рогатка"?

Капитальная модернизация по следующим направлениям:

- усиление защиты: ВДЗ 3-го поколения "Реликт", комплект решетчатых экранов;

- модернизация СУО: автоматизированная всесуточная система "Рамка" на уровне современных западных аналогов;

- отработка боеприпасов повышенного могущества: модифицированные АЗ/МЗ с измененными углами наклона лотков для удлиненных снарядов, введение в БК ОФС с управляемым подрывом и ОБПС 3БМ48, установка орудия 2А46М5 (визуально эти отличия незаметны).

Вот Т-80Б(М) (правда, этот образец еще со старой СУО 1А33). По Т-72БМ фотографий еще нет, но информация достоверная: заказанные в этом году модернизационные комплекты - это уже не "Контакт-5" с половиной СУО 1А45, а гораздо забористее.

[Dmut]

а чем по сути Реликт(ВЗД-3) отличается от контакт-5(ВДЗ-2)? внешне, на первый взгляд если судить по набашенным блокам, это шаг назад к ВДЗ-1.

Пластины, спускающиеся с ВЗД на корпус резиновые? выглядят как цельно металические.

на ВЛД интересная секция, выглядит как неразборная. это тоже ВДЗ или просто дополнительная бронеплита?

[BAURIS]

а чем по сути Реликт(ВЗД-3) отличается от контакт-5(ВДЗ-2)?

Вот патент - в них, как правило, подкидывают немного дезы, но суть уловить можно. Вкратце, если в "Контакте-5" на БПС воздействует только крышка блока поперечным ударом сверху-спереди да отчасти задняя стенка (пассивно), в "Реликте" в сопротивлении участвует несколько дополнительных прослоек, которые после инициации ВВ начинают смещаться в пределах контейнера, что увеличивает время воздействия на ПТС (таким макаром даже почти все тандемные ПТУР парируются, при достаточной подстилающей пассивной броне).

внешне, на первый взгляд если судить по набашенным блокам, это шаг назад к ВДЗ-1

"ВДЗ-1" это "Контакт-1" ("кирпичи")? По-моему, ничуть не похоже :huh:

Пластины, спускающиеся с ВЗД на корпус резиновые? выглядят как цельно металические.

Резина в стальной сетке.

на ВЛД интересная секция, выглядит как неразборная

Насчет разборности точно не скажу, но ремонтопригодность там разными способами повышена.

это тоже ВДЗ или просто дополнительная бронеплита?

Да, это лобовой унифицированный модуль (по некоторым данным, под ним еще и подстилающий тонкий стальной лист). Кстати, в патенте и на ранних экземплярах БМПТ стоит старый вариант модуля с вырезами под буксирные крюки, а на нынешних машинах - тот, что на фото, а крюки приварили к нижней лобовой детали.

ModularERA.rar

[Dmut]

Вот патент - в них, как правило, подкидывают немного дезы, но суть уловить можно. Вкратце, если в "Контакте-5" на БПС воздействует только крышка блока поперечным ударом сверху-спереди да отчасти задняя стенка (пассивно), в "Реликте" в сопротивлении участвует несколько дополнительных прослоек, которые после инициации ВВ начинают смещаться в пределах контейнера, что увеличивает время воздействия на ПТС (таким макаром даже почти все тандемные ПТУР парируются, при достаточной подстилающей пассивной броне).

спасибо, оченгь любопытный документ. и где только такие документы находятся? :rolleyes:

Да, это лобовой унифицированный модуль (по некоторым данным, под ним еще и подстилающий тонкий стальной лист).

так блоки в этом унифицированом модуле всё-таки активно-реативные или пасивные?

"ВДЗ-1" это "Контакт-1" ("кирпичи")? По-моему, ничуть не похоже :huh:

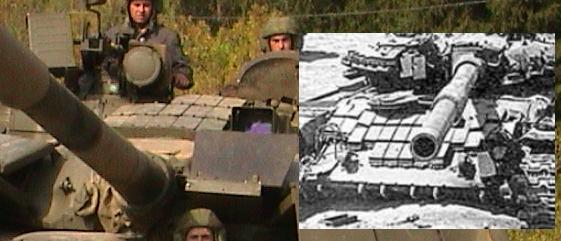

вот что я имел ввиду

[BAURIS]

спасибо, оченгь любопытный документ. и где только такие документы находятся?

Этот патент "плохо лежал" у нас на ГСПО. Утянул к себе, чтоб лежал хорошо.

Кстати, по слухам, альтернативный вариант патента тоже публиковался в Интернете...

так блоки в этом унифицированом модуле всё-таки активно-реативные или пасивные?

Реактивные. Думается, что термин "активно-реактивная защита" может относиться разве что к украинскому "Ножу".

А пассивная подложка - это миллиметров 20 по нормали.

вот что я имел ввиду

Понятно. Нет, устройство контейнеров ВДЗ на крыше никогда не имело ничего общего с "Контактом-1": в "К-1" стоят два ЭДЗ под углом 70 друг к другу под тонкой стальной крышкой, а в "К-5" устройство другое. Мне оно пока не до конца ясно, но вроде там больше слоев, причем часть из них демпфирующие, а не защитные (во избежание проломов в крыше башни), и ЭДЗ поставлены таким образом, чтобы срабатывать и по нормали. Описаний крышевых модулей "Реликта" пока не встречал...
