Cистемы дальнего наблюдения и целеуказания (Laser designators)

[Heli]



Израильская оборонная компания Elbit Systems Ltd представила систему дальнего наблюдения и целеуказания LVCR-D.



Электро-оптическая система LVCR-D служит для оптимального управления боеприпасами с лазерным наведением на коротких и дальних дистанциях, в том числе при атаке малоразмерных целей.



Устройство сочетает в себе тепловизор и дневную камеру с большим диапазоном фокусных расстояний, безопасный для глаз лазерный дальномер, лазерный целеуказатель, GPS-приемник, магнитный компас и встроенную коммуникационную систему.



http://www.militaryaerospace.com/art...ion-laser.html

Edited November 29, 2020 by Heli

[Heli]

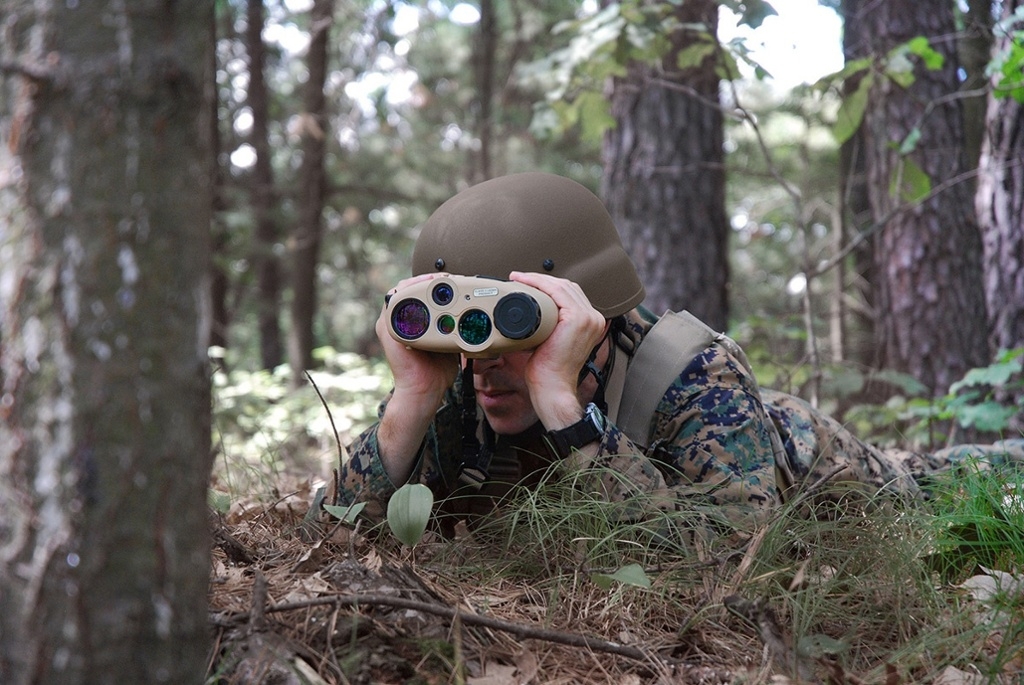

Корпус морской пехоты США заключил с компанией Kollsman пятилетний контакт на поставку 1500 портативных тактических лазерных дальномеров Common Laser Range Finder-Integrated Capability (CLRF-IC), стоимость контракта составляет 73,4 млн. $. Компания Kollsman (является дочерней организацией израильской Elbit Systems) выиграла конкурс среди 4-х производителей электро-оптических приборов, конкурирующих в программе CLRF-IC.



Требованиями в программе являлись небольшой вес прибора - не более трех фунтов, встроенное ночное видение, устойчивый к помехам приемник GPS и возможность определять азимут без помощи магнитных полей.



Система CLRF IC заменит в морской пехоте набор оборудования CLRF, который сейчас используется. Новая система имеет меньший вес, повышенную точность измерения и качество ночного видения.



http://www.militaryaerospace.com/articles/2015/03/kollsman-laser-rangefinder.html

[Heli]

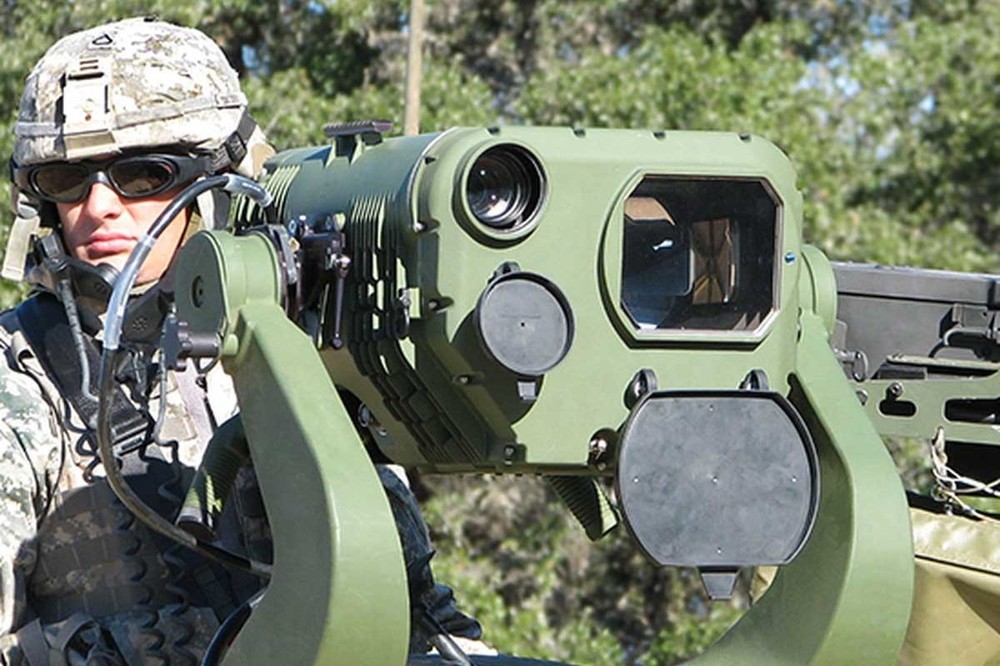

Raytheon AN/TAS-8 Long-Range Advanced Scout Surveillance System (LRAS3)



Во время недавней тренировки в Camp Blanding, Флорида, инженеры Raytheon Missile Systems успешно соединили два удаленных оптико-электронных сенсора своей разработки с ноутбуком, ручным планшетом солдата и пусковой установкой ракет Гриффин.



Через устройство наблюдения AN/TAS-8 Long-Range Advanced Scout Surveillance System (LRAS3) было определено местоположение цели и посланы команды через сеть к другой ОЭС eLRAS3 (усовершенствованной LRAS3), которая подтвердила координаты цели. Команда на старт ракеты была дана голосом, с помощью защищенной сети, соединяющей ноутбук и пусковую установку.



http://www.prnewswire.com/news-relea...300055246.html

http://www.w54.biz/showthread.php?23...ge13#post53107



усовершенствованная eLRAS3

Edited November 29, 2020 by Heli

[Heli]



На 23-м международной выставке оборонной промышленности в г. Кельце, Польша, американская компания FLIR Systems представила свой новый лазерный дальномер-целеуказатель Laser Target Locator Module II (LTLM II). LTLM II представляет собой легкий, портативный лазерный дальномер-целеуказатель, созданный в рамках программы Армии США по поиску новой индивидуальной системы целеуказания. LTLM II обладает функциями дневного и ночного наблюдения и помехозащитным приемником сигналов GPS.



Армия США опубликовала свои требования к новому устройству в январе 2014 года, в перспективе оно должно заменить находящиеся сейчас на вооружении дальномеры-целеуказатели LTLM.



Армия США оговаривает массу устройства в 1,8 кг (желательно 1,6 кг), хотя в целом система, в том числе базовая станция, кабели, штатив, и комплект чистки линз должен весить 3,85-4,8 кг. Это значительное уменьшение по сравнению существующим LTLM, который весит 2,5 кг и 5.4 кг в комплекте с аксессуарами.



Требованиями к точности оговаривается пороговая ошибка измерения дальности 45 метров на 5 км, требование к точности целеуказания лазером 10 метров кругового отклонения. Для дневного применения LTLM II должен иметь оптику с прямым трактом и увеличением минимально x7, минимальным полем зрения 6°х3,5 ° и артиллерийскую сетку с делениями по 10 миллирадиан, а также встроенный видеорекордер. Последней обеспечит сохранение потокового видео.



В широком поле зрения (более 6°х4,5°) прибор должен обеспечивать 70% вероятность обнаружения цели на дистанции 3,1 км и идентификации на 1,9 км в ясную погоду. В режиме узкого поля зрения (3°х2,25° или предпочтительнее 2,5°х1,87°) прибор должен позволять обнаруживать цели на расстоянии 4,2-5 км и распознавать на расстоянии 2,6-3,2 км. Тепловой канал будет обладать такими же полями зрения объектива и с 70% вероятностью должен позволять обнаруживать цели на расстояниях 0,9 для широкого и 2 км для узкого поля зрения, распознавание должно проходить на 0,45 и 1 км соответственно. Данные должны передаться с базовой станции через порты RS-232 или USB 2.0. Питание будет обеспечиваться литиевыми батареями типа АА.



Устройство должно сопрягаться с приемниками GPS - Precision Lightweight GPS Receiver и Defense Advanced GPS Receiver, и желательно с портативным электронным планшетом из набора средств FBCB2 для передового артиллерийского наводчика.



http://www.armyrecognition.com/mspo_2015_news_official_online_show_daily_coverage/flir_presents_for_the_first_time_its_laser_target_locator_module_ii_in_poland_20309155.html

[Heli]



Французская компания Sagem поставит еще одну партию многофункциональных инфракрасных биноклей (wielofunkcyjnych lornetek termowizyjnych) типа JIM-LR для неназванной страны НАТО, сообщает «Военный Паритет» со ссылкой на altair.com.pl (24 марта).



Количество биноклей составляет более 200 единиц, в контракт также входят портативные терминалы для дистанционного обслуживания оборудования, запасные части, техническая документация и учебные материалы.



Бинокли JIM-LR имеют дневной и ночной каналы наблюдения, лазерный дальномер, магнитный компас, GPS-приемник и лазерный указатель. Зимой 2015 года производитель получил два подобных экспортных контракта. Вооруженные силы Франции заказывают бинокли JIR-TTA-NG (Jumelle Infrarouge - Toute Arme de Nouvelle Génération).



Компания получила заказы на более 9 тыс биноклей этого типа, которые поставляются армиям более 40 стран мира, из них более 2 тыс поставлено вооруженным силам Франции.



http://forum.militaryparitet.com/viewtopic.php?id=4837

[Heli]

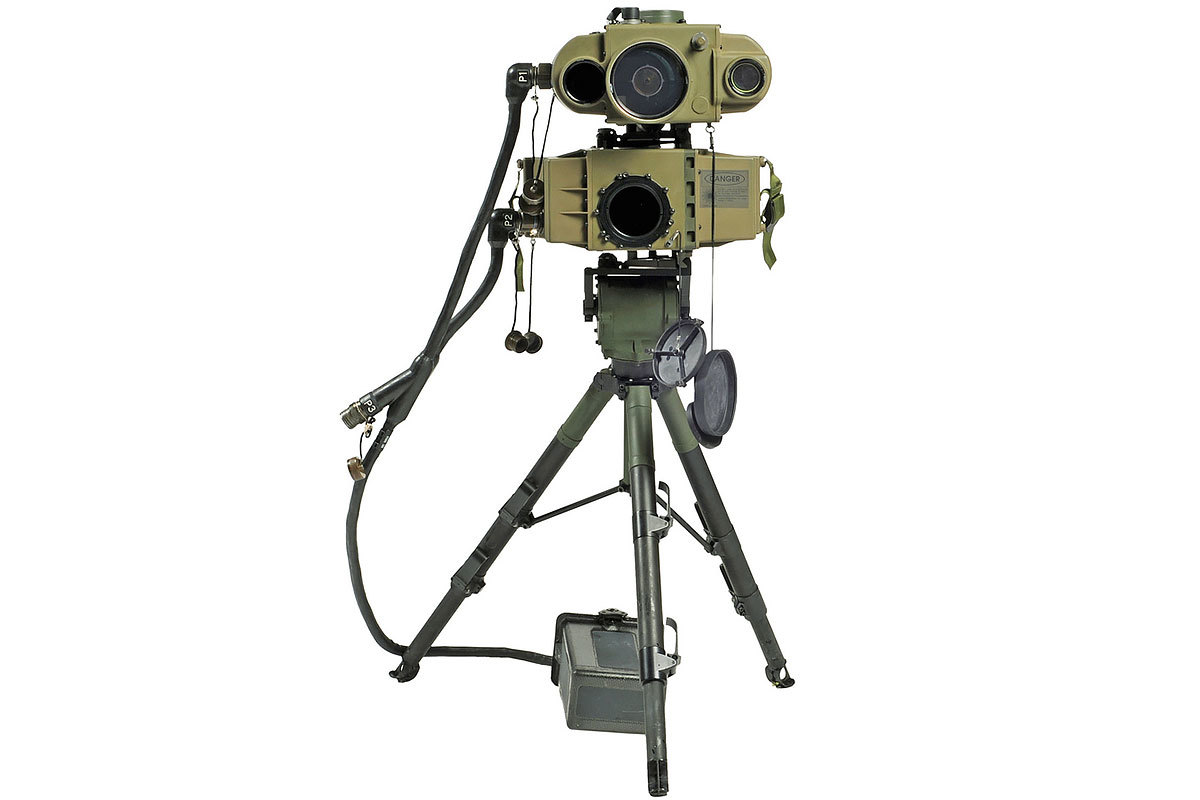

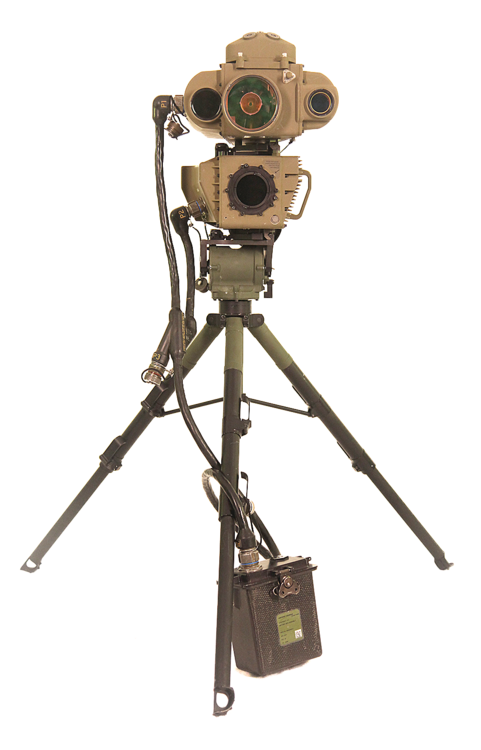

AN/PED-1 LLDR

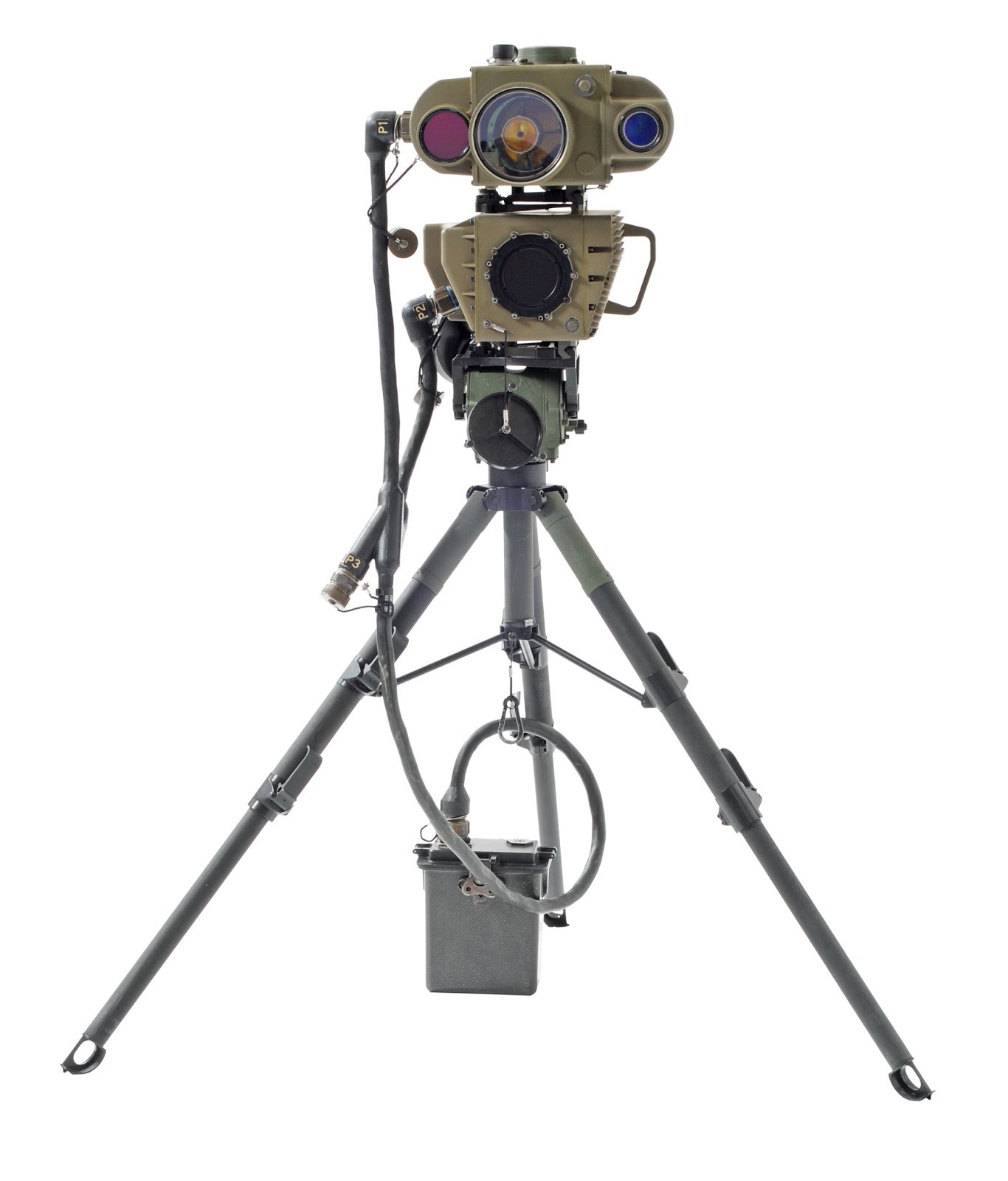

AN/PED-1A LLDR 2

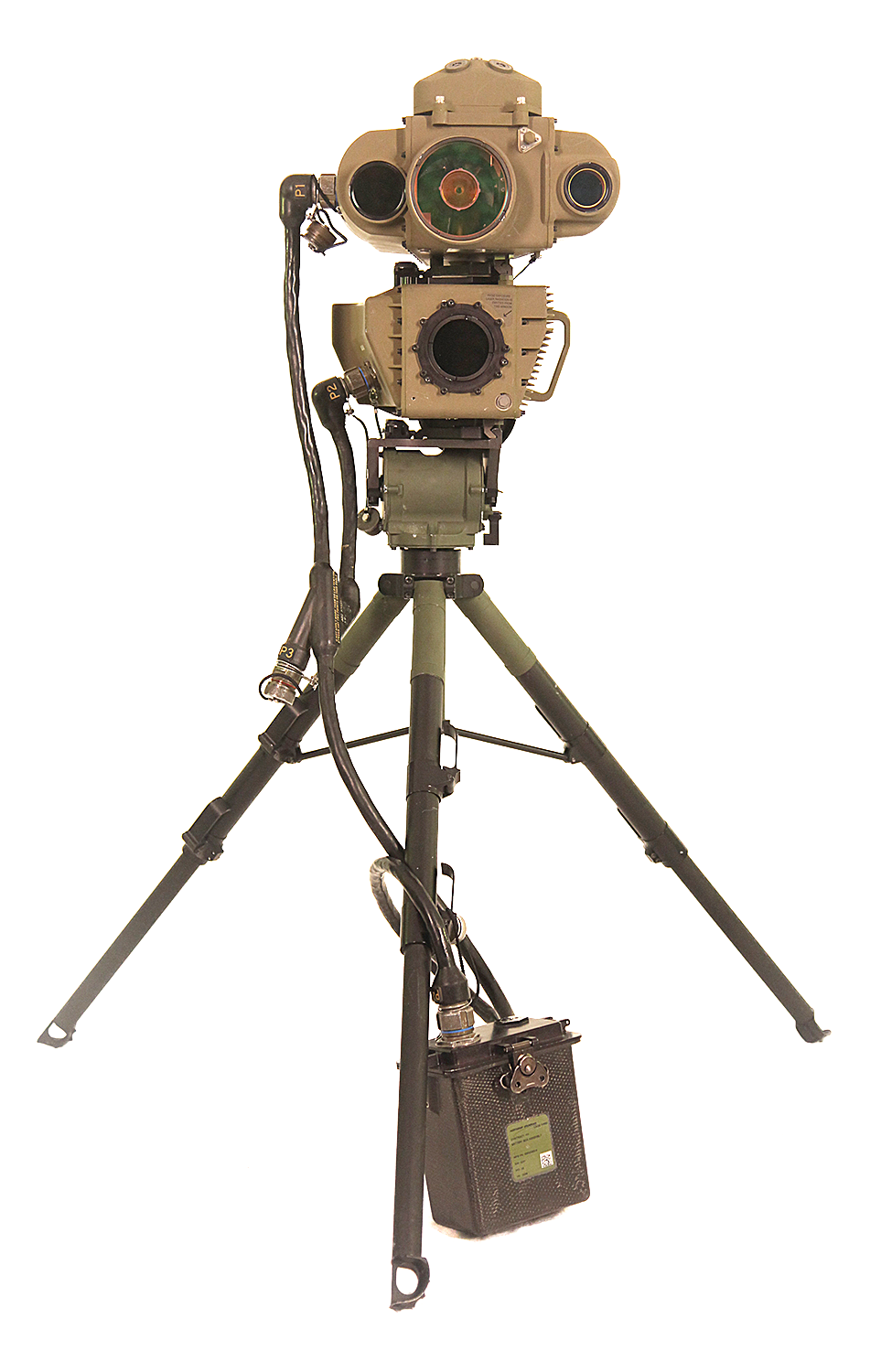

AN/PED-1B LLDR 2H



Официальные лица Командования закупок Армии США заявили о начале 10 летней программы приобретения Lightweight Laser Designator Rangefinder (LLDR) 3. Официальное приглашение к участию промышленности ожидается в декабре.



LLDR 3 будет переносным, расположенным на треноге наземным устройством группового применения предназначенным для всесуточного обнаружения и распознавания целей, определения их координат, лазерного целеуказания.



http://www.militaryaerospace.com/art...o-optical.html

Edited November 29, 2020 by Heli

[Heli]

SpotLite





[Heli]



US soldiers test new JETS-TLDS laser targeting system



http://defence-blog.com/army/us-sold...ng-system.html

Edited November 29, 2020 by Heli

[Rezina]

Что за целеуказатель?

[Heli]

L-3 ALST SCARAB



[Heli]



тепловизор Aselsan ASIR с приставкой-целеуказателем HEKOS (сверху)



[Heli]



На 23-м международной выставке оборонной промышленности в г. Кельце, Польша, американская компания FLIR Systems представила свой новый лазерный дальномер-целеуказатель Laser Target Locator Module II (LTLM II). LTLM II представляет собой легкий, портативный лазерный дальномер-целеуказатель, созданный в рамках программы Армии США по поиску новой индивидуальной системы целеуказания. LTLM II обладает функциями дневного и ночного наблюдения и помехозащитным приемником сигналов GPS.



Армия США опубликовала свои требования к новому устройству в январе 2014 года, в перспективе оно должно заменить находящиеся сейчас на вооружении дальномеры-целеуказатели LTLM.



Армия США оговаривает массу устройства в 1,8 кг (желательно 1,6 кг), хотя в целом система, в том числе базовая станция, кабели, штатив, и комплект чистки линз должен весить 3,85-4,8 кг. Это значительное уменьшение по сравнению существующим LTLM, который весит 2,5 кг и 5.4 кг в комплекте с аксессуарами.



Требованиями к точности оговаривается пороговая ошибка измерения дальности 45 метров на 5 км, требование к точности целеуказания лазером 10 метров кругового отклонения. Для дневного применения LTLM II должен иметь оптику с прямым трактом и увеличением минимально x7, минимальным полем зрения 6°х3,5 ° и артиллерийскую сетку с делениями по 10 миллирадиан, а также встроенный видеорекордер. Последней обеспечит сохранение потокового видео.



В широком поле зрения (более 6°х4,5°) прибор должен обеспечивать 70% вероятность обнаружения цели на дистанции 3,1 км и идентификации на 1,9 км в ясную погоду. В режиме узкого поля зрения (3°х2,25° или предпочтительнее 2,5°х1,87°) прибор должен позволять обнаруживать цели на расстоянии 4,2-5 км и распознавать на расстоянии 2,6-3,2 км. Тепловой канал будет обладать такими же полями зрения объектива и с 70% вероятностью должен позволять обнаруживать цели на расстояниях 0,9 для широкого и 2 км для узкого поля зрения, распознавание должно проходить на 0,45 и 1 км соответственно. Данные должны передаться с базовой станции через порты RS-232 или USB 2.0. Питание будет обеспечиваться литиевыми батареями типа АА.



Устройство должно сопрягаться с приемниками GPS - Precision Lightweight GPS Receiver и Defense Advanced GPS Receiver, и желательно с портативным электронным планшетом из набора средств FBCB2 для передового артиллерийского наводчика.



http://www.armyrecognition.com/mspo_2015_news_official_online_show_daily_coverage/flir_presents_for_the_first_time_its_laser_target_locator_module_ii_in_poland_20309155.html



Airborne and Special Operations Test Directorate завершила испытания LTLM II



http://www.armyrecognition.com/june_2018_global_defense_security_army_news_industry/smaller_laser_targeting_device_for_us_airborne_forces.html

[Heli]



AN/TVQ-2

Edited November 27, 2020 by Heli

[CyMPAK]

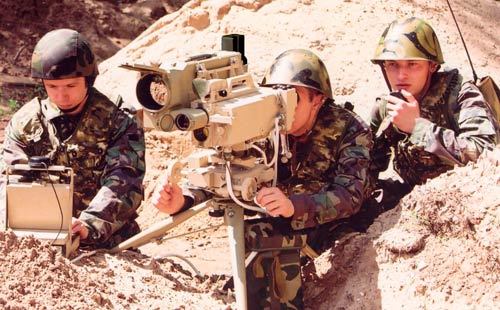

Решение от КБП по лазерному дальномеру-целеуказателю "Малахит" по сравнению с западными это просто печаль, а вернее - беда. По габаритам, как американский AN/TVQ-2 70-х годов



Масса средств управления огнем,размещаемых на КНП ...........................................................не более 42 кг

:cry_2:

[Heli]

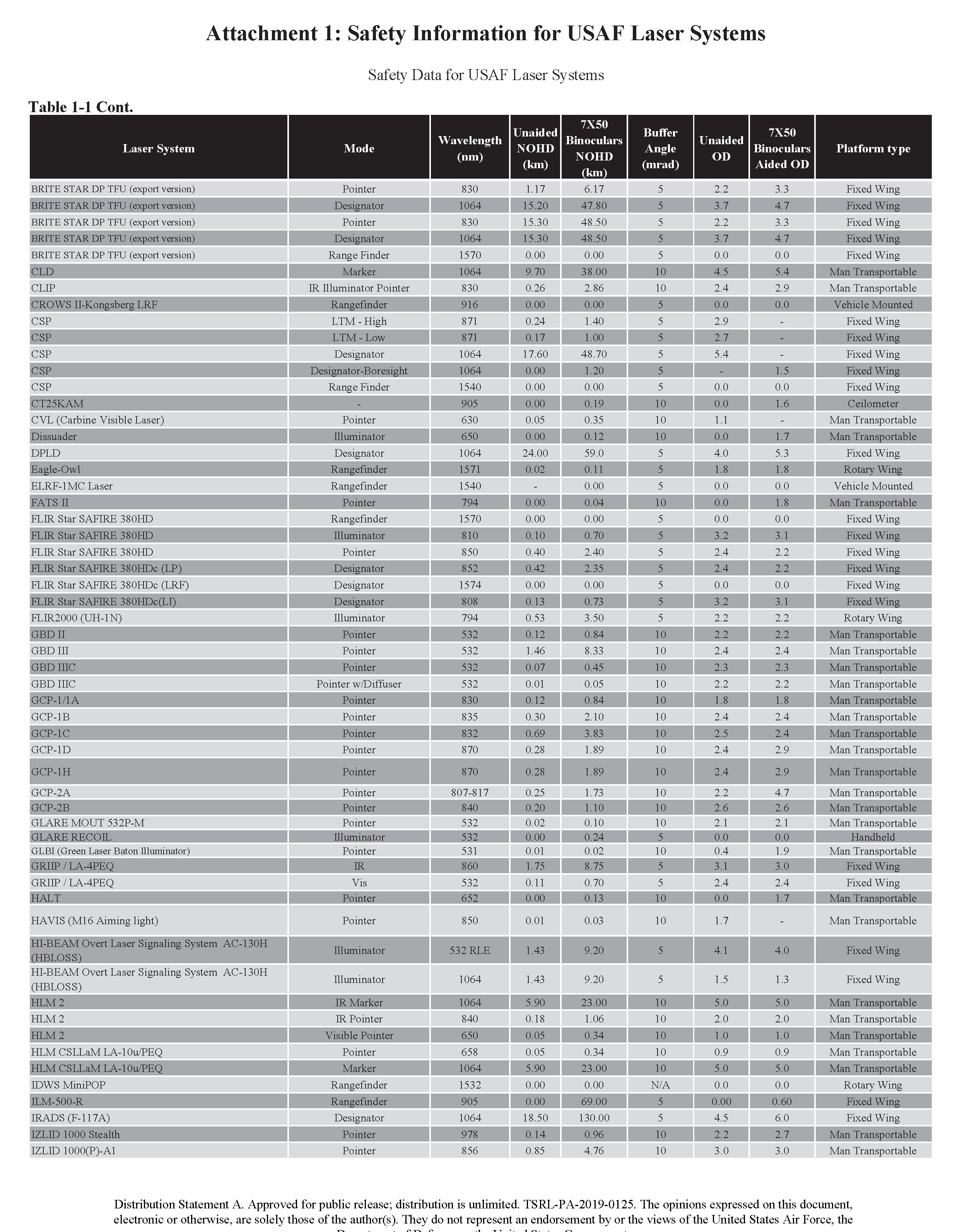

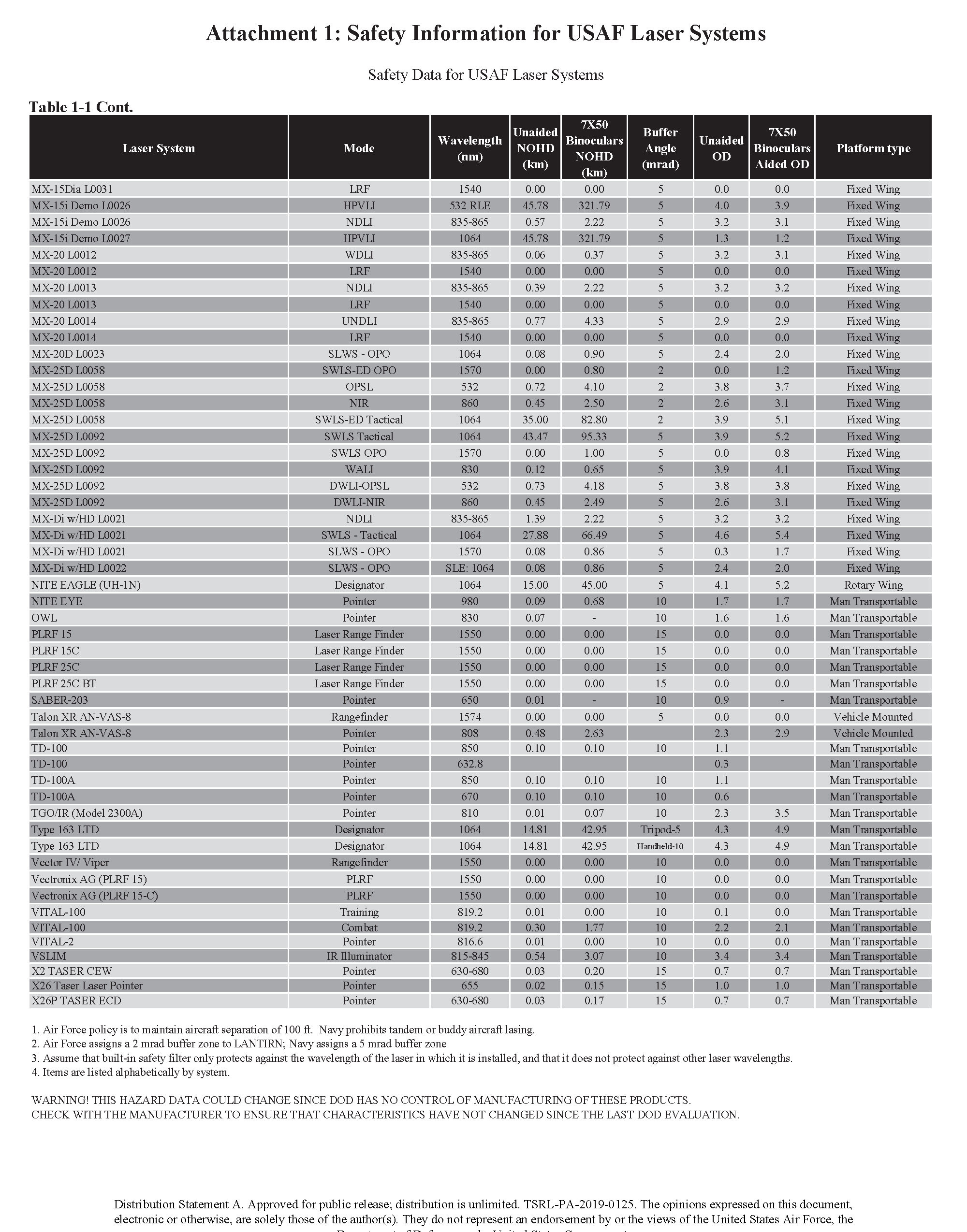

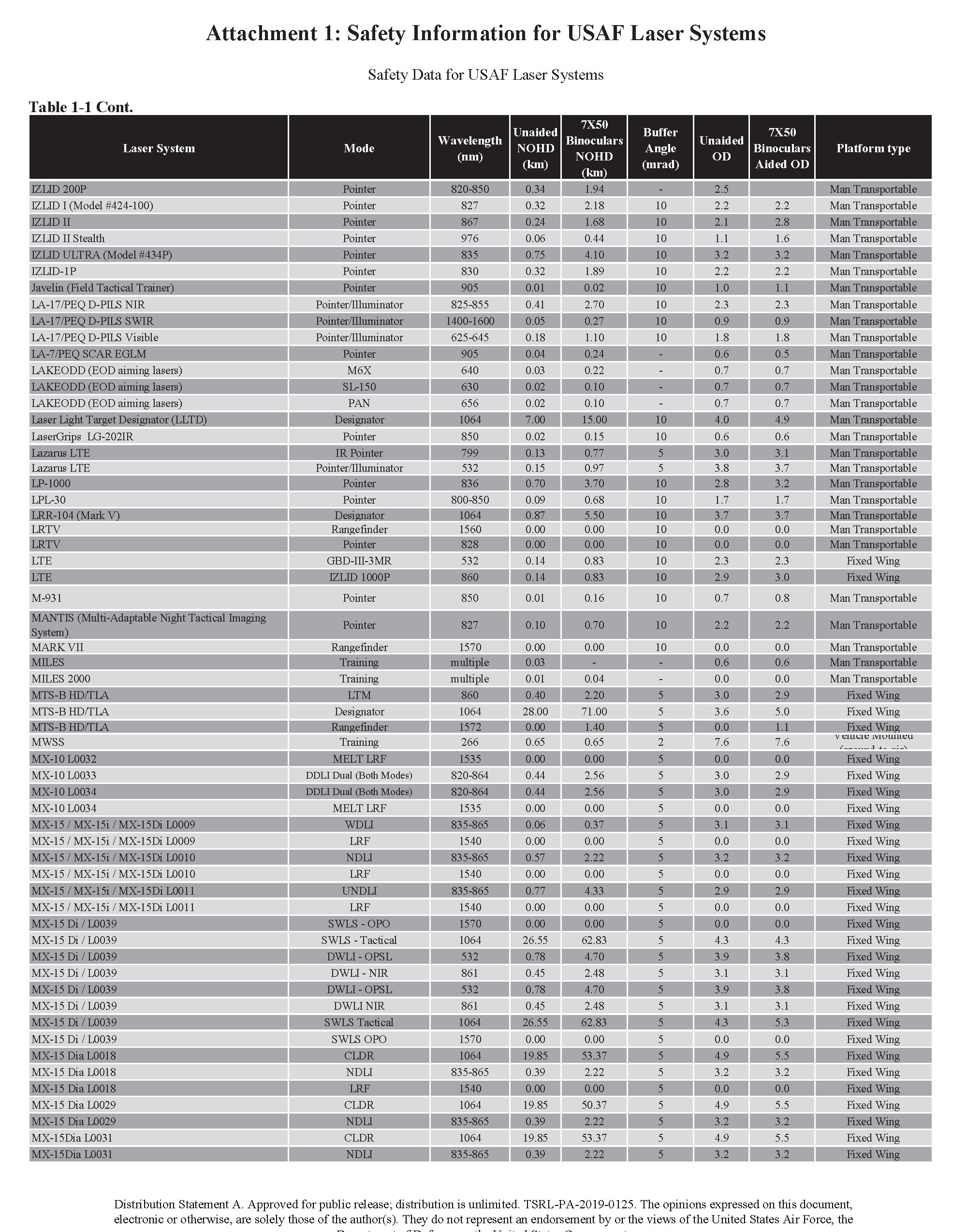

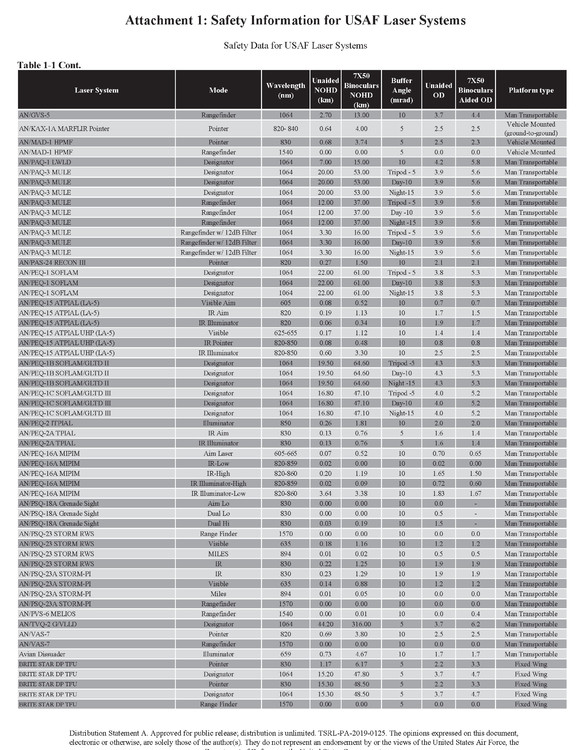

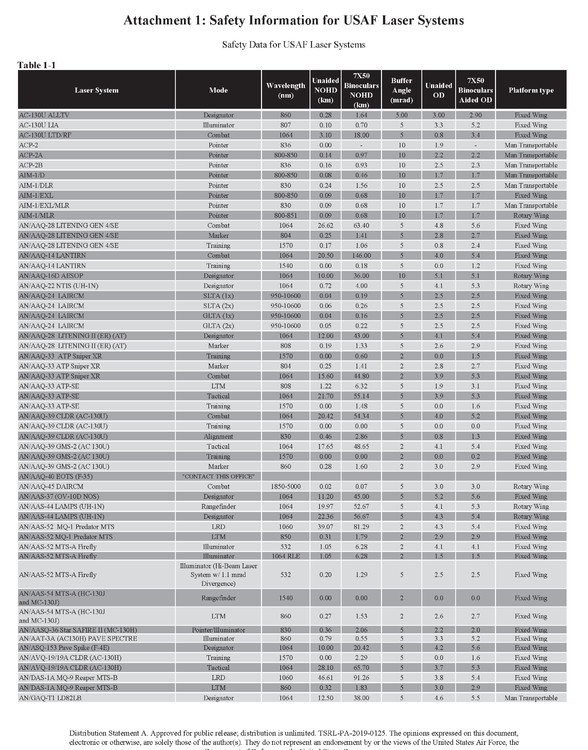

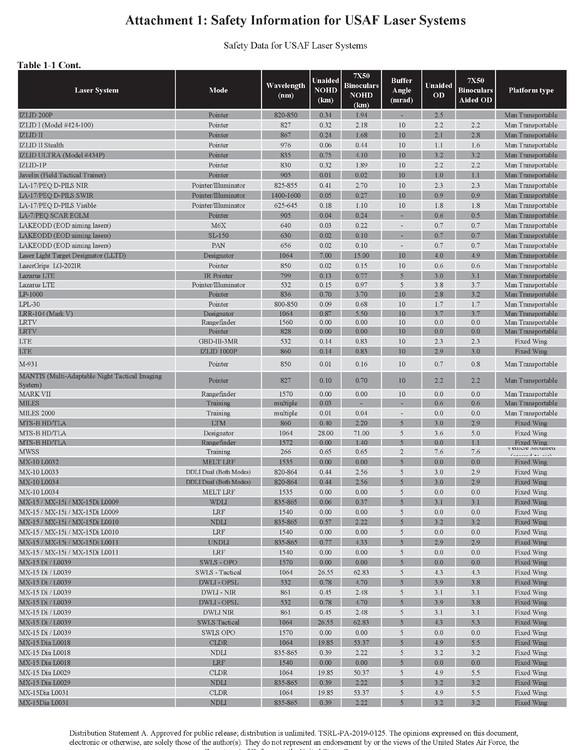

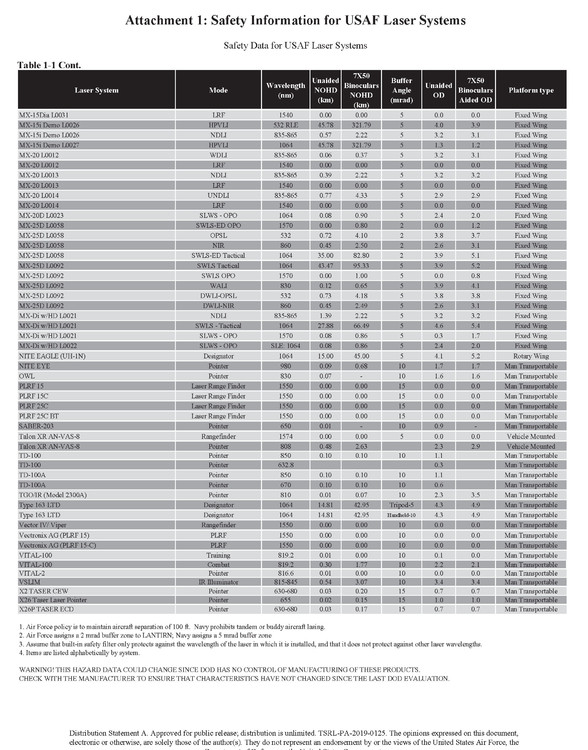

интересная таблица из документа Assessment for the Safe Use of Lasers: Pabradė Range, Lithuania https://apps.dtic.mil/dtic/tr/fulltext/u2/1078409.pdf



указываются лазерные системы находящиеся или бывшие в обращении ВВС США



Mode - режим работы устройства

Wavelength - длина волны лазера

Unaided Nominal Ocular Hazard Distance (NOHD) - показатель дистанции когда лазер становится безопасным для невооруженного зрения наблюдателя

7*50 Binoculars Nominal Ocular Hazard Distance (NOHD) - показатель дистанции когда лазер становится безопасным для наблюдателя при использовании бинокля 7*50

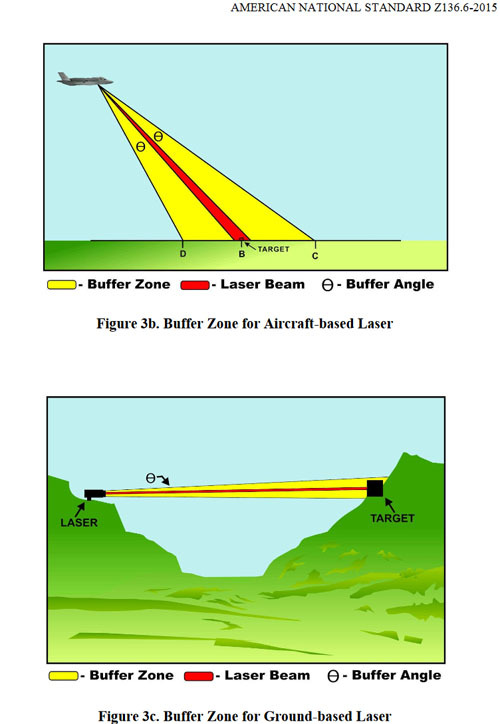

Buffer Angle - угол начинающийся в апертуре лазера и как минимум, он обычно устанавливается в 5 раз превышающий продемонстрированную точность системы ориентации лазера плюс расходимость самого луча





Unaided OD - показывает с каким показателем OD (Optical Density) защитные очки (светофильтры и другие средства ослабления) нужно использовать для безопасного воздействия луча

Aided OD 7*50 Binoculars - показывает с каким показателем OD защитные очки (светофильтры и другие средства ослабления) нужно использовать для безопасного воздействия луча при наблюдении в бинокль 7*50

















[Anduriel]

@HeliОчень интересная информация, спасибо.

Не знал, что используется 1570 для тренировки, думал в том же боевом 1064 от Nd:YAG.

Интересно, что чем более современный контейнер, тем менее мощный излучатель, наверное потому что ГСН более чувствительные стали.
