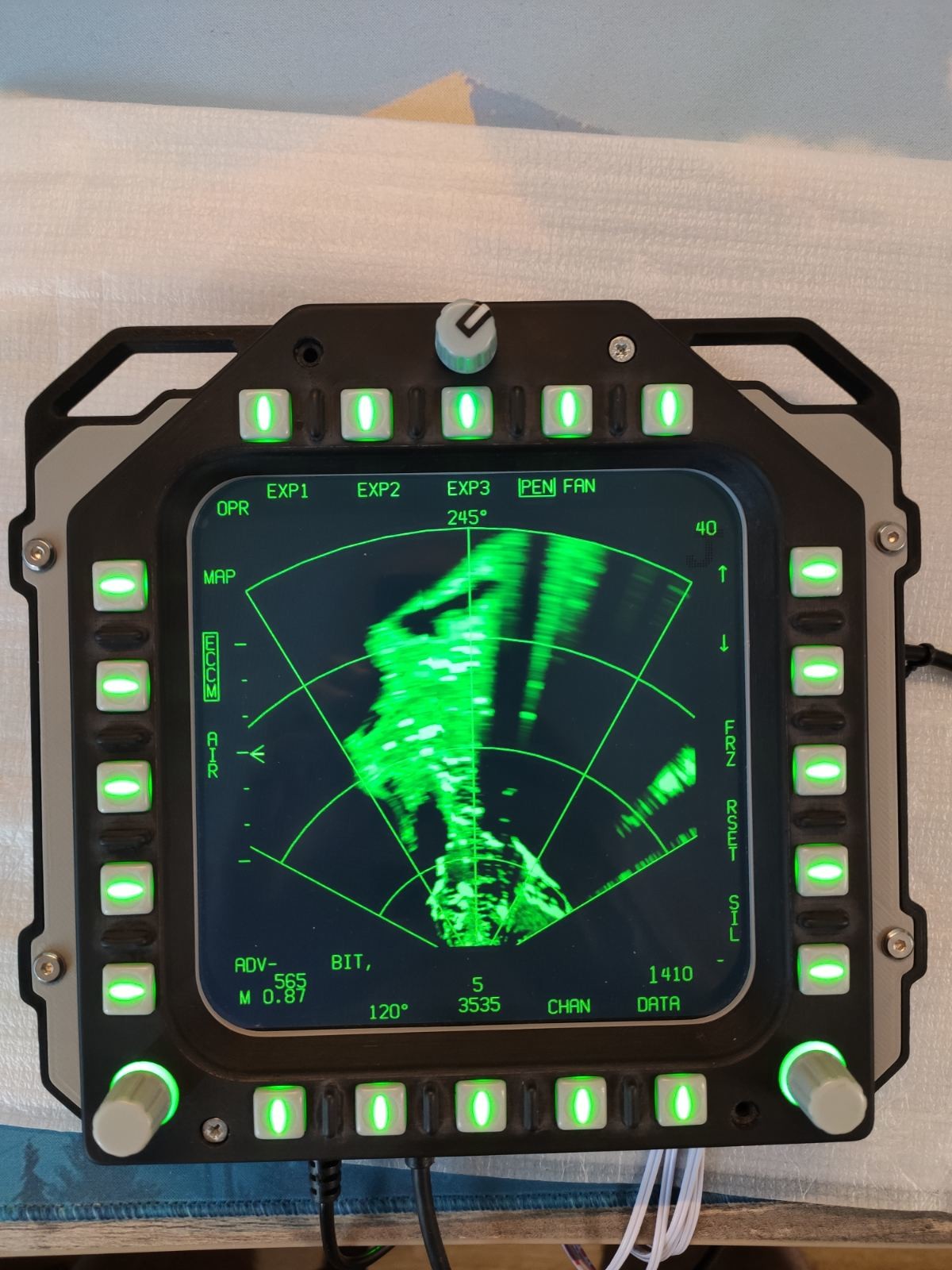

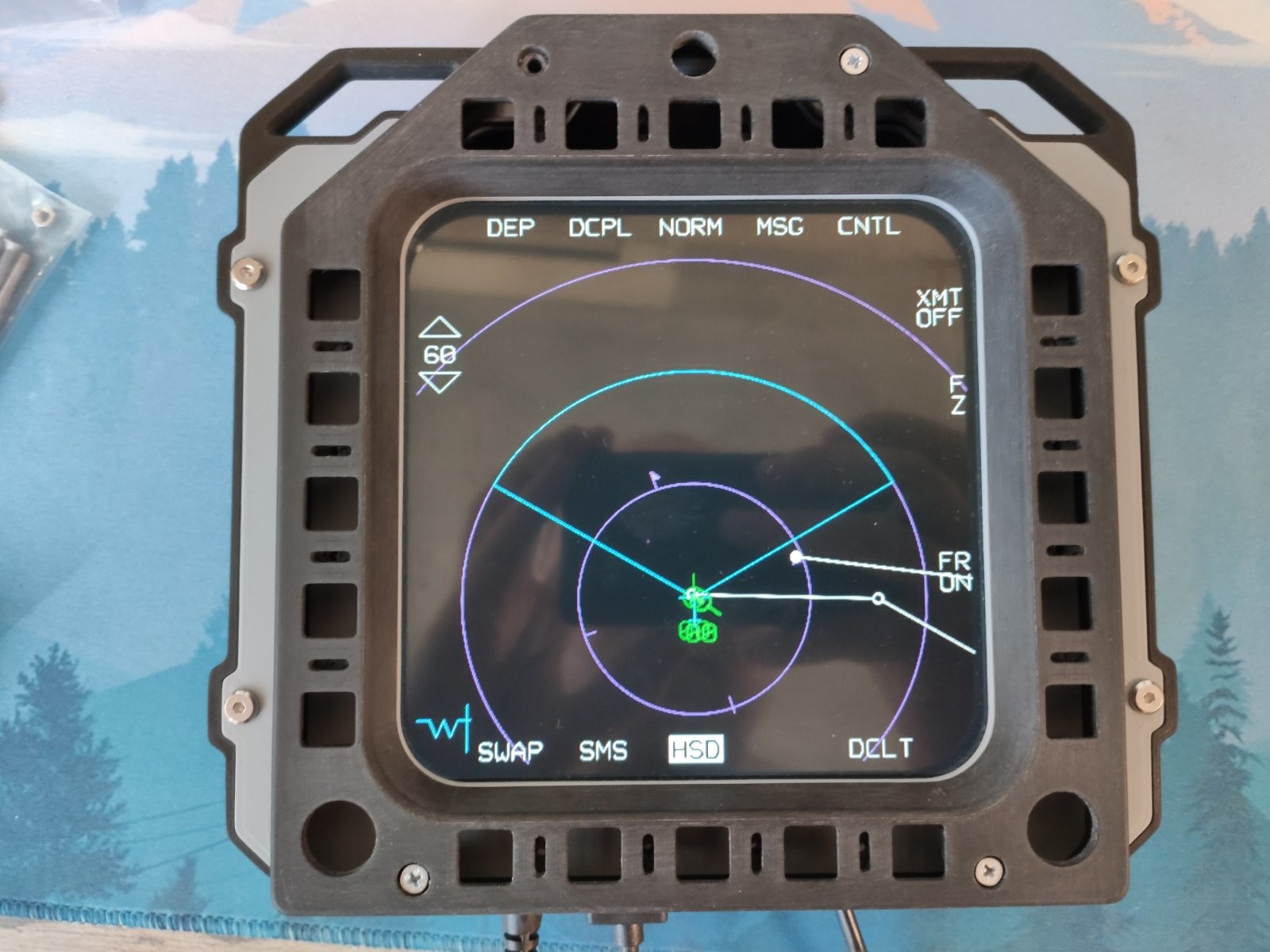

Krysnic Posted May 2, 2022 Author Posted May 2, 2022 Потихоньку собираю доработанную версию мфд дисплея. Тест дисплея на ф-16 3 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

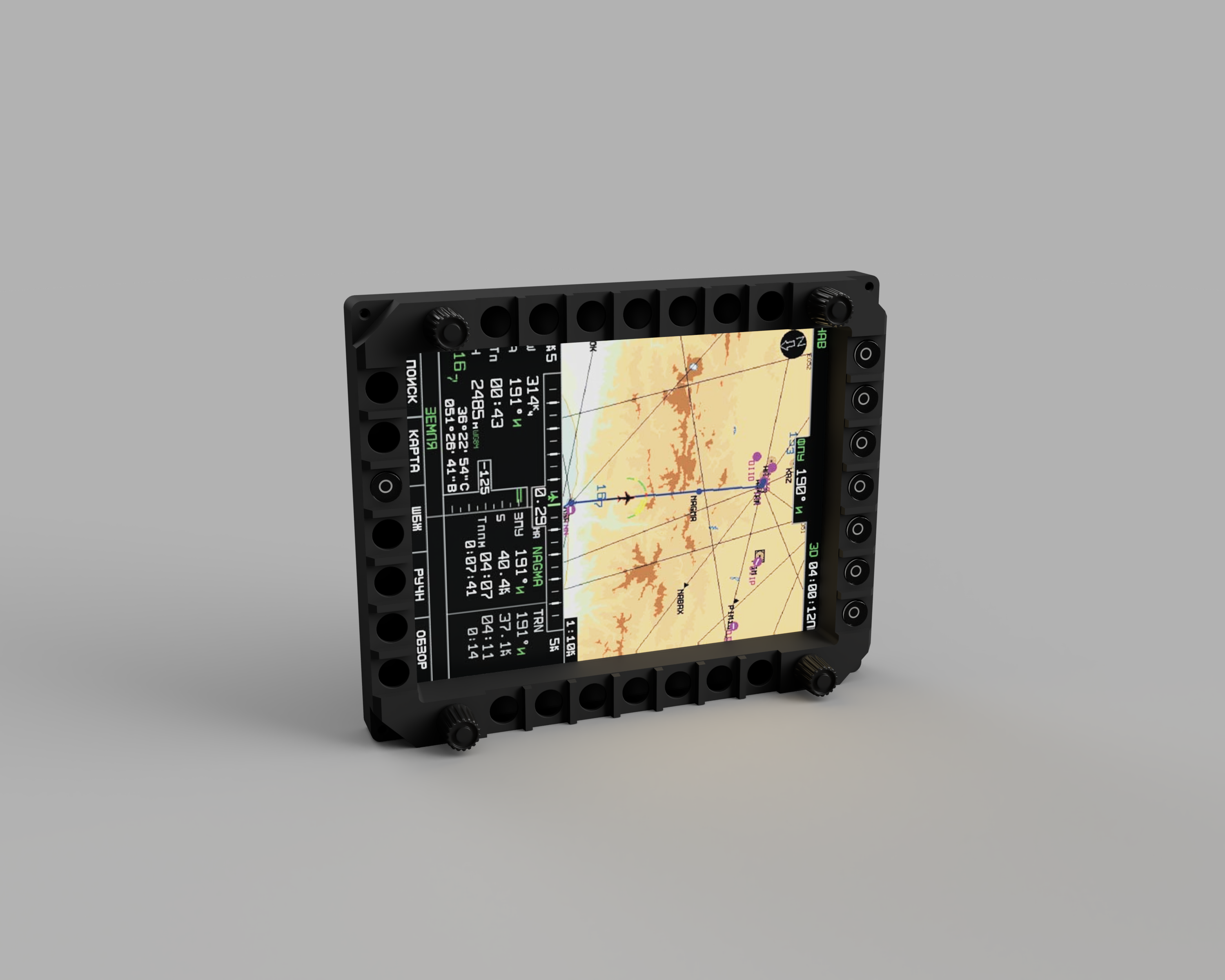

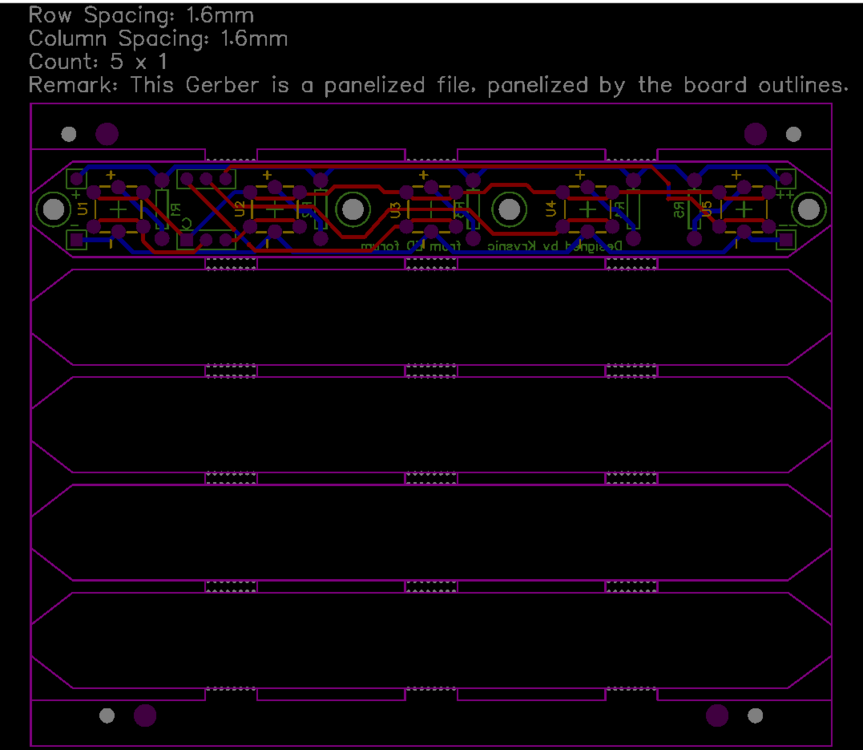

Krysnic Posted May 3, 2022 Author Posted May 3, 2022 Так как галетники серии MR/RT трудно найти, доработал модель под галетники RS1010, они дешевле и их легко купить. Пришлось немного увеличить размеры, для их монтажа. Сделал новые печатные платы для кнопок, под навесной резистор. Платы теперь с панелизацией, ничего пилить не нужно. 2 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Krysnic Posted May 8, 2022 Author Posted May 8, 2022 (edited) Edited May 8, 2022 by Krysnic 2 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Krysnic Posted May 8, 2022 Author Posted May 8, 2022 2 hours ago, Parasiticus said: Когда увидим дисплеи в разделе "Куплю/Продам..."? Это и раньше было дорого и проблемно, а сейчас и вовсе бессмысленно. Будут только когда свои буду продавать, а так на заказ делать не буду. CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Krysnic Posted May 9, 2022 Author Posted May 9, 2022 Тест кронштейна для МФДешек. Конструкция прочная и жесткая, при нажатиях МФД не откланяется. Кронштейн состоит из профиля 20*40мм и 3д печатного держателя. Остается решить вопрос с прижимом, либо делать его так же 3д печатным либо лазерная резка и гибка. Так же можно что то и сколхозить в домашних условиях, нужно думать. ПЛЮСЫ: Профиль легко заказать нарезанным на нужные отрезки и собрать его используя только ключ. Кронштейн легкий и компактный. На него дополнительно можно закрепить еще какие либо панельки. МИНУСЫ: Самый главный это цена. Остается открытым вопрос изготовления прижима ко столу. 1 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Alright Posted May 10, 2022 Posted May 10, 2022 03.05.2022 в 18:49, Krysnic сказал: Так как галетники серии MR/RT трудно найти, доработал модель под галетники RS1010, они дешевле и их легко купить. Пришлось немного увеличить размеры, для их монтажа. Сделал новые печатные платы для кнопок, под навесной резистор. Платы теперь с панелизацией, ничего пилить не нужно. Файлы в архивах (по старой ссылке на гугл-драйв) не планируете когда-нибудь обновить? Решил собрать себе парочку по вашим работам (я так понимаю, против личного пользования ничего не имеете), но там давно больно старые даты в версиях стоят, а хотелось бы, конечно, не повторять ваш путь усовершенствований целиком, и если перерисовывать платки в каде я ещё умею, то вот 3D-модели и печать для меня вообще тёмный лес.
Krysnic Posted May 10, 2022 Author Posted May 10, 2022 1 hour ago, Alright said: Файлы в архивах (по старой ссылке на гугл-драйв) не планируете когда-нибудь обновить? Решил собрать себе парочку по вашим работам (я так понимаю, против личного пользования ничего не имеете), но там давно больно старые даты в версиях стоят, а хотелось бы, конечно, не повторять ваш путь усовершенствований целиком, и если перерисовывать платки в каде я ещё умею, то вот 3D-модели и печать для меня вообще тёмный лес. Как только все будет готово, я выложу файлы в общий доступ. А пока еще нужно доработать 3д модели. К тому же я еще не получил новые платы, нужно будет их собрать и проверить нет ли ошибок. На фото выше пока еще сборка из старых и новых компонентов. CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Krysnic Posted May 12, 2022 Author Posted May 12, 2022 Все файлы выложены в открытый доступ https://cults3d.com/ru/3d-model/igra/f-18-ddi-mfd-ampcd-v-2-wip Платы придут еще недели через три, проверить пока возможности нет, возможны ошибки. On 5/10/2022 at 11:38 AM, Alright said: CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Krysnic Posted May 18, 2022 Author Posted May 18, 2022 Получил новые платки, как видно теперь ничего резать не надо. Плату кнопок спаял и проверил все работает, осталось спаять шилд для promicro. Резисторы распаял на стороне кнопок, таким образом остается больше места под монтажа проводов. Провода рекомендую мгтф сечением 0,1мм они гибкие и надежные. При таком сечении наружный диаметр наиболее подходящий. CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya

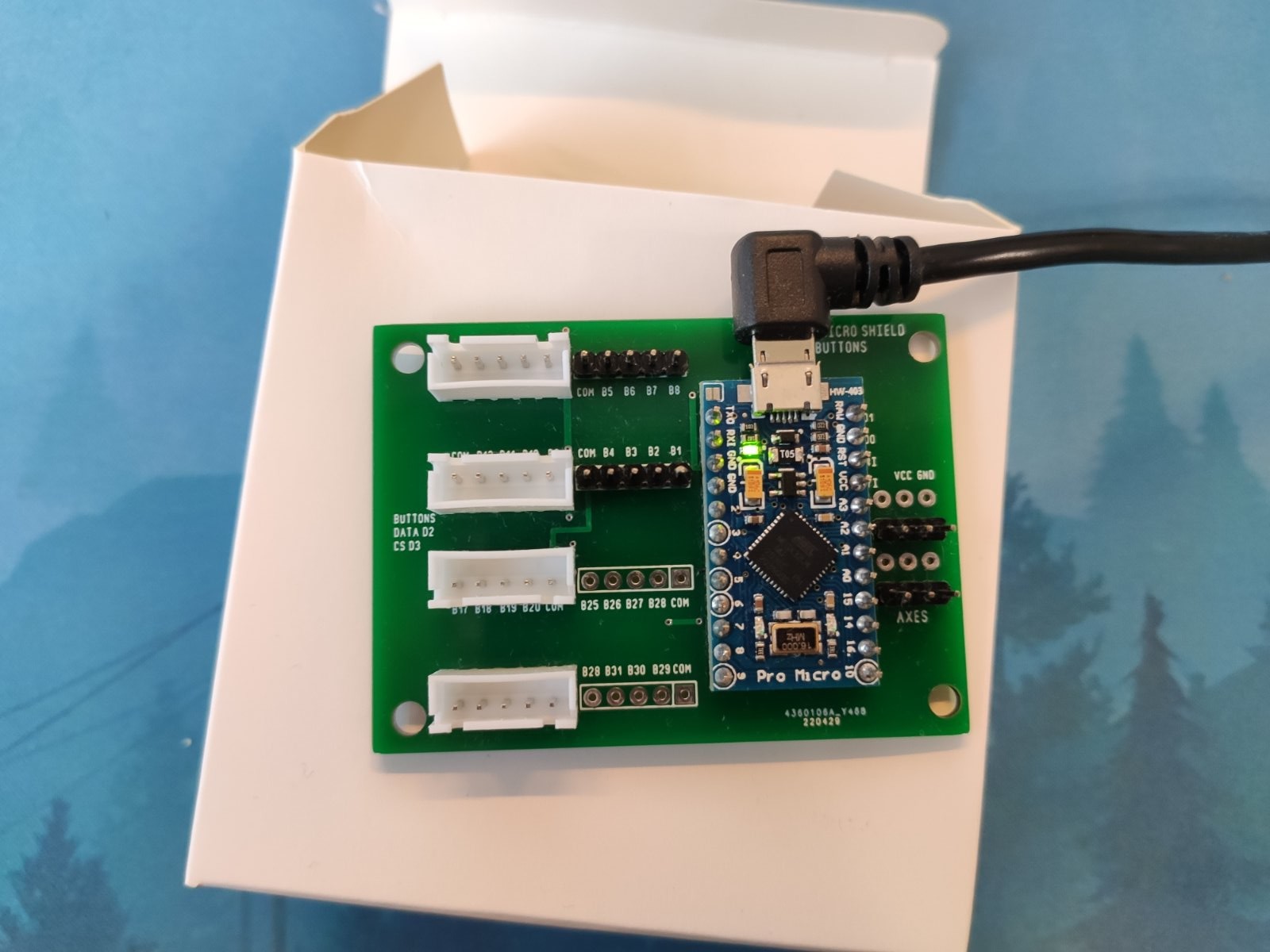

Krysnic Posted May 26, 2022 Author Posted May 26, 2022 Наконец то дошли руки проверить шильд для ардуинки. Все работает, но места под разъёмы XH 2,54 не хватает. По хорошему шильд нужно дорабатывать под этот проект, а именно ставить 6 контактные разъёмы и разводить под них. Тогда каждая плата кнопок будет подключаться одним разъёмом, а не подключать оставшийся провод к другому разъёму. Но для меня это пока трудновато и долго, спасибо sergeype что он выложил в общий доступ эти компактные платки иначе бы я тут и засел. Быстренько закрепил один дисплей на ВКБешном кронштейне, а второй на столе и потестил как это будет выглядеть. В принципе все помещается и не мешается, дисплей с картой виден и не загораживается РУСом. На втором фото примерно как это видно мне. 1 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Krysnic Posted May 31, 2022 Author Posted May 31, 2022 Все три дисплея подключены, вроде все удобно. И огромный минус это 30фпс основной монитор 4к плюс три по 1024*768. CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
bunik Posted June 5, 2022 Posted June 5, 2022 31.05.2022 в 14:04, Krysnic сказал: И огромный минус это 30фпс увы, для дкс это вполне предсказуемо.
Evilfisher Posted June 24, 2022 Posted June 24, 2022 Very Nice Project, what screens are you using, and where did you get them From? Kind Regards Evilfisher
Krysnic Posted June 27, 2022 Author Posted June 27, 2022 On 6/24/2022 at 10:20 AM, Evilfisher said: Very Nice Project, what screens are you using, and where did you get them From? Kind Regards Evilfisher Thx, i use 8"Inch HE080IA-01D 1024*768 LCD Display from aliexpress. But you can find them on ebay or somewhere else. CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Evilfisher Posted June 29, 2022 Posted June 29, 2022 Thank You very much for the details. Kind Regards Evilfisher

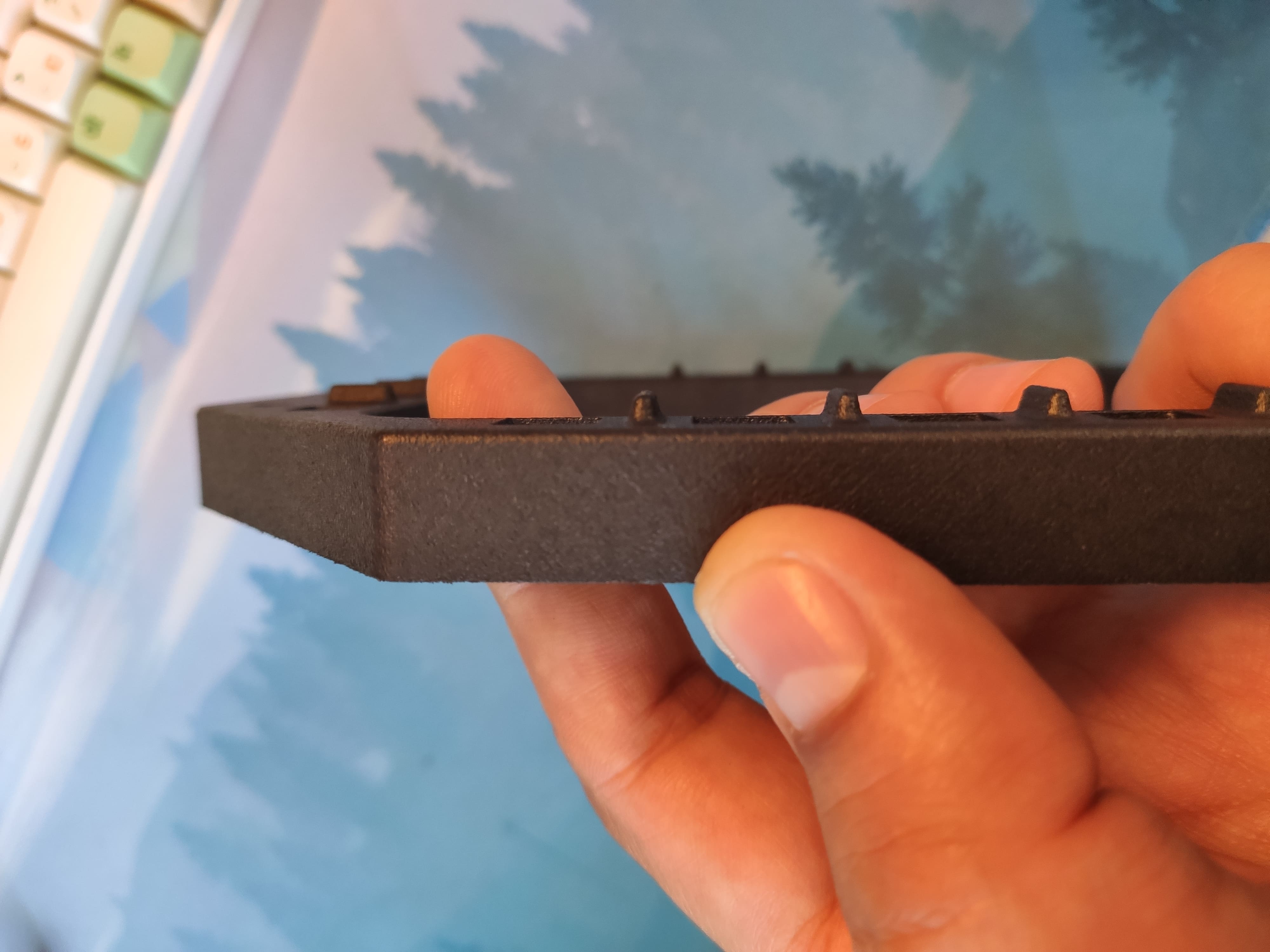

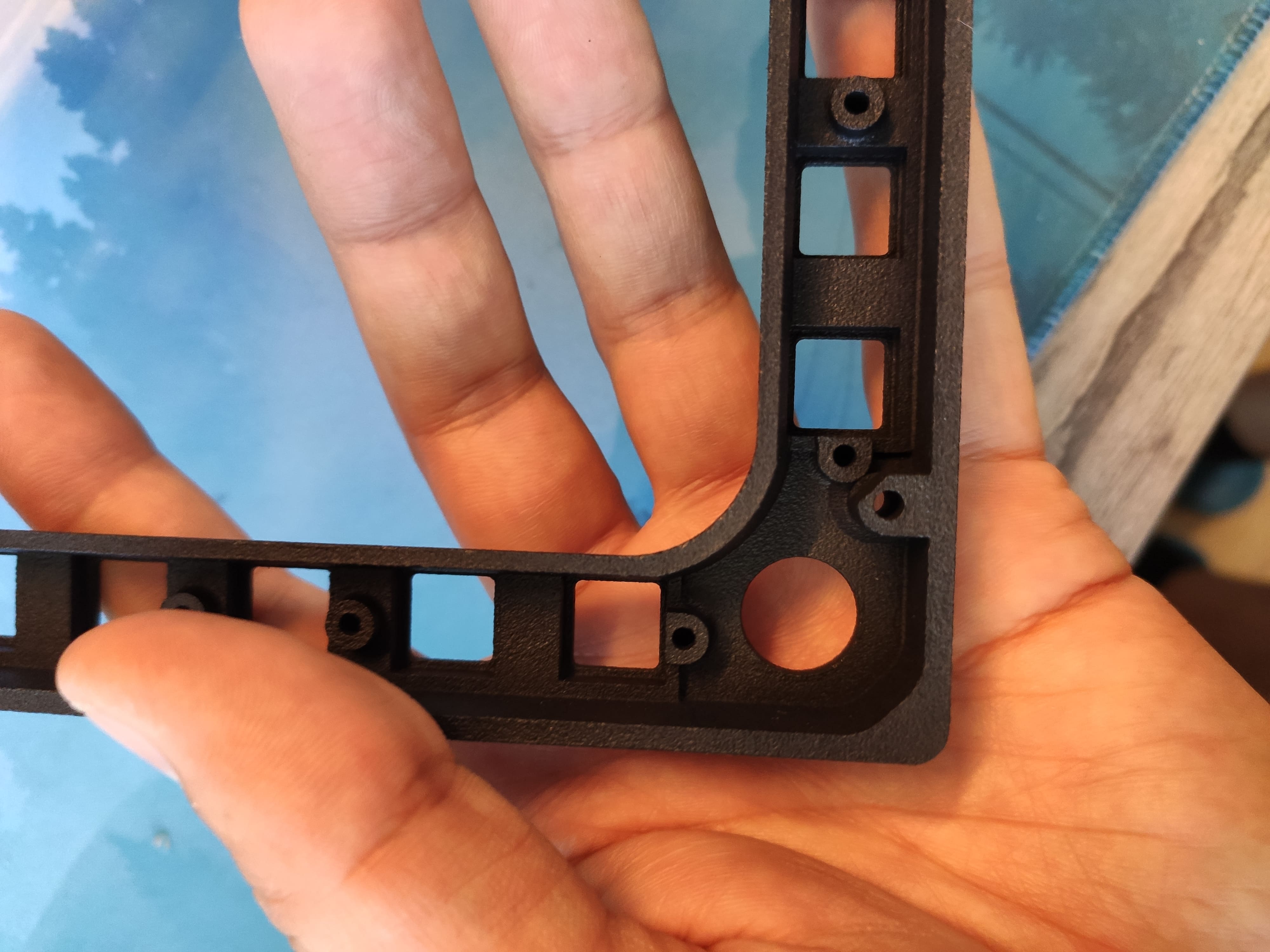

Krysnic Posted August 11, 2022 Author Posted August 11, 2022 Наконец таки дождался DDI панельки напечатанные на промышленном 3д принтере. MJF печать полиамидом PA12, качество отличное. 1 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
REDEagle Posted December 12, 2022 Posted December 12, 2022 В 11.08.2022 в 17:05, Krysnic сказал: Наконец таки дождался DDI панельки напечатанные на промышленном 3д принтере. MJF печать полиамидом PA12, качество отличное. Скажите пожалуйста, а где вы печатали это, можно ссылку? Самое большое и живое сообщество DCS WORLD на просторах VK 4111 подписчиков. COMMAND OF THE AIR @dcsworld25 НАШ СКВАД COMBAT AIRCRAFT T-SHIRT PRINTS НАШ DISCORD ИГРОВОЙ СЕРВЕР 24\7 PC-MSI X470 GAMING PRO CARBON, ADM 2700X, RAM 32GB, SSD 500GB, М2е 256GB, HDD 1TB, AORUS GeForce RTX 2070 XTREME 8G
Krysnic Posted December 13, 2022 Author Posted December 13, 2022 16 hours ago, REDEagle said: Скажите пожалуйста, а где вы печатали это, можно ссылку? Заказывал на jlcpcb, у них цена нормальная и заказывать легко. Регистрируетесь на сайте, выбираете вкладку 3д печати, загружаете stl модель и выбираете каким материалом печатать. Далее оформляете доставку и после проверки модели оплачиваете. 1 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
REDEagle Posted December 13, 2022 Posted December 13, 2022 2 часа назад, Krysnic сказал: Заказывал на jlcpcb, у них цена нормальная и заказывать легко. Регистрируетесь на сайте, выбираете вкладку 3д печати, загружаете stl модель и выбираете каким материалом печатать. Далее оформляете доставку и после проверки модели оплачиваете. спасибо большое! Самое большое и живое сообщество DCS WORLD на просторах VK 4111 подписчиков. COMMAND OF THE AIR @dcsworld25 НАШ СКВАД COMBAT AIRCRAFT T-SHIRT PRINTS НАШ DISCORD ИГРОВОЙ СЕРВЕР 24\7 PC-MSI X470 GAMING PRO CARBON, ADM 2700X, RAM 32GB, SSD 500GB, М2е 256GB, HDD 1TB, AORUS GeForce RTX 2070 XTREME 8G
Krysnic Posted December 27, 2022 Author Posted December 27, 2022 Немножко поигрался 2 CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
从头开始 Posted January 2, 2024 Posted January 2, 2024 Пожалуйста, можно еще раз посмотреть файл PCB с кнопкой? Файл PCB, который я открыл, скачал с cults3d, был неполным
Krysnic Posted January 6, 2024 Author Posted January 6, 2024 On 1/2/2024 at 12:20 PM, 从头开始 said: Пожалуйста, можно еще раз посмотреть файл PCB с кнопкой? Файл PCB, который я открыл, скачал с cults3d, был неполным Всё правильно, так и должно быть CPU i7-4790k/ zotac GTX1080/ ОЗУ 16Gb/ Philips 40" 3840x2160/ джойстик BRD-N(v. №4) + педали BRD-F2 restyling + WW2-DVik Throttle(MMJoy2)/ TrackIR5 pro/ https://cults3d.com/ru/polzovateli/abelnaitrod/tvoreniya
Ястреб Posted January 27, 2024 Posted January 27, 2024 В 26.11.2021 в 19:44, Krysnic сказал: Пока выложил в открытый доступ корпус дисплея для трастмастеровских мфд. https://www.thingiverse.com/thing:5129615 Сейчас дорабатываю разводку печатных плат, устраняю разные недочеты. Потихоньку собираю все в кучу, думаю в следующем году в открытый доступ выложу и этот проект. Большое Спасибо! Ход времени неумолим, Наступит день, взревут турбины… И оторвется от земли Тебе послушная машина. © Вадим Захаров. ----------------------------------------------------------------------------------------------------------------- Gigabyte z390 aorus elite|i7-9700K(turbo boost4800)|4xDDR4-3466(32)|HDD(2Tb)|gtx1080ti|Pimax 5k+|G32QC|Chieftec 1000W| ZalmanGS1200|BRD(напольник)|РУС Мангуст Т-50|VKB-MK-18-3|Mdjoy16(GVL)|Thrustmaster Hotas Warthog|Thrustmaster MFD|MS Sidewinder Force Feedbak 2|TrackIR5+TrackClipPRO|
MaggotMunch Posted June 7, 2024 Posted June 7, 2024 On 5/18/2022 at 6:01 PM, Krysnic said: I received new scarves, as you can see now there is no need to cut anything. I soldered the button board and checked everything works, all that remains is to solder the shield for promicro. The resistors are soldered on the side of the buttons, thus leaving more space for mounting the wires. I recommend MGTF wires with a cross section of 0.1 mm; they are flexible and reliable. With this cross-section, the outer diameter is most suitable. What Ohm value are the resistors please?
