Что это? Как называется эта штука??

[DenisRybin1606687853]

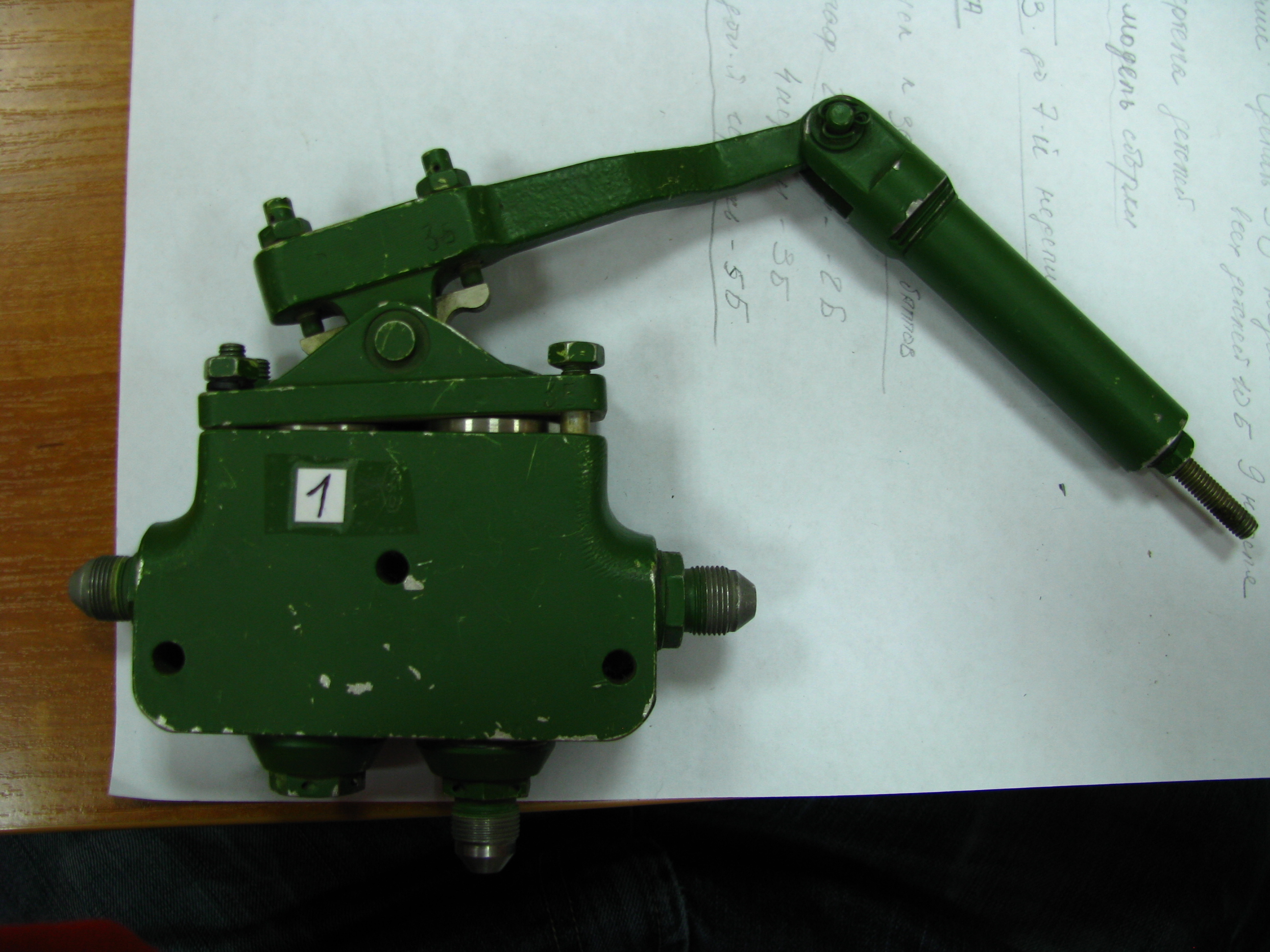

Итак представляю вашему вниманию сборочную еденицу. Мне нужно узнать хотя бы как она называется. Вчера дали на инженерке, мол чертите в 3D))))) С собой домой брать нельзя, а сроки сжатые((( Поэтому прошу помощи)))



Все кто что знает по этой штуковине милости просим)) :)

[Geen]

Ничего про эту штуковину не знаю, но интересно что у неё внутри ;)



P.S. Кроме этого как-то не видно особых проблем в её черчении...

[Flyning-CAT]

Похоже на какой то гидропривод ...



точнее тебе врядли тут скажут

да и если скажут врядли тебе это поможет

[vort]

А мне представляется что ето может быть как бы две независимые гидро\пневмо (скорее гидро) системы (продуть можно, скорее левая и нижняя левая и остальные другая система) и усилие с первого рычага передается на второй у которого у основания есть кулачки (очень похоже на газораспределительный механизм в машине т.е. распредвал) и они судя по вроди как цылиндры\поршни в "щели" перекрывают\прикрывают первую или вторую системы причем одновременно только одну из них !

Ну короче вы поняли !!?

На мой взгляд напрашиваются пидали, хотя странно почему две независимые и взаимонезаменимые системы.

Может на самолете есть какое-то АСУ ??? И в качестве отрицательной обратной связи очень даже подходит !!??

[vort]

Да вообще-то подойдет и для педалей и для РУД и РУС и даже пиво разливать - на два сорта.

А называется ,если я правильно понял - исполнительный механизм (ИМ) ето в общем как по КИПиА .

Edited September 4, 2010 by vort

[DenisRybin1606687853]

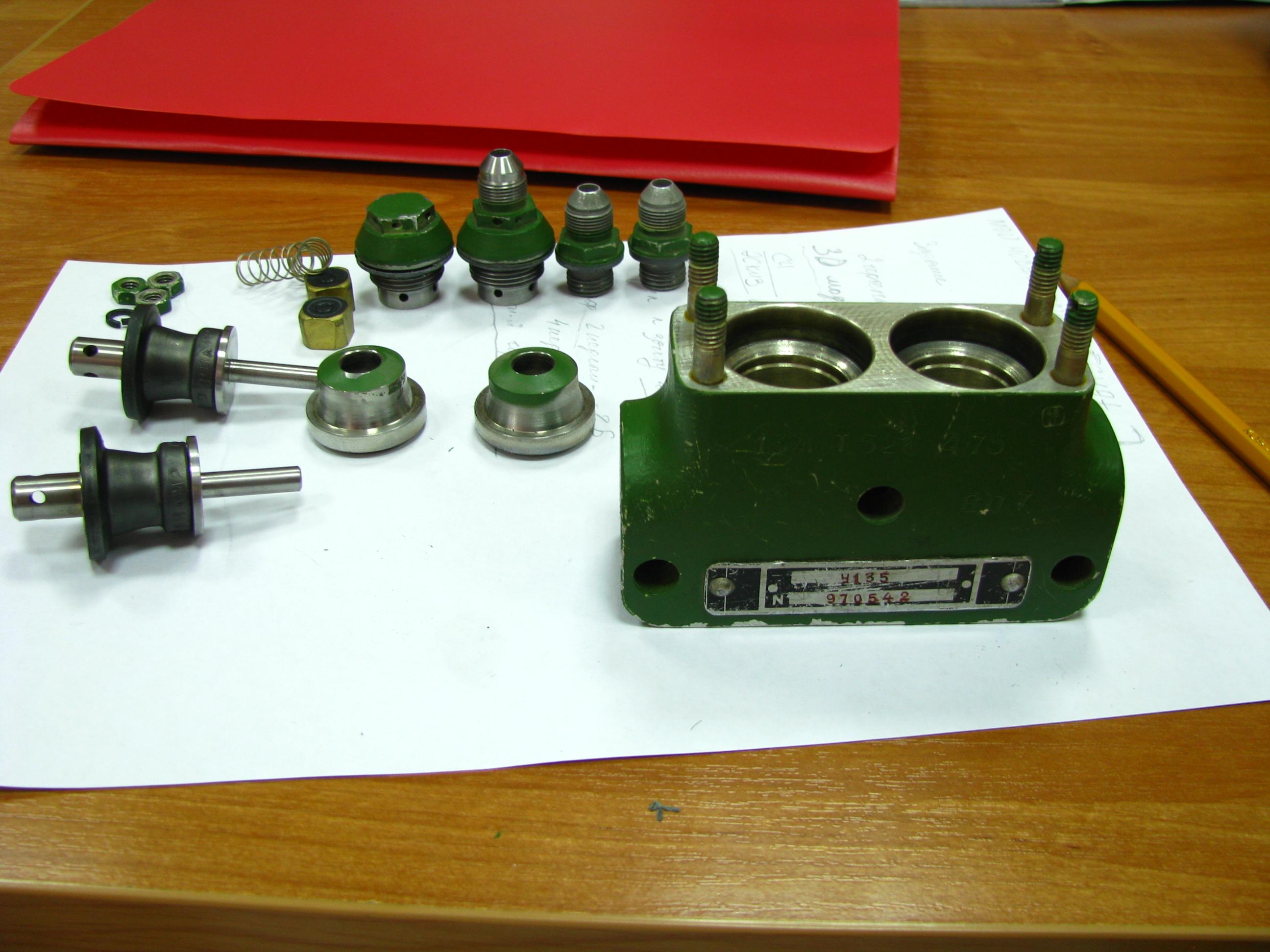

А вот исполнительный механизм в разобраном виде)) Сложность создания 3D модели для меня в том, что нужно как то образмерить радиусы скруглений.

[vort]

А вот исполнительный механизм в разобраном виде)) Сложность создания 3D модели для меня в том' date=' что нужно как то образмерить радиусы скруглений.[/quote']

что ж тут сложного ? берешь штангенциркуль и "солидвок" и создаешь, а в самом корпусе точность не нужна (на глаз)

я смотрю вроди все как я и предполагал, только один штуцер не штуцер а глушка .

[Flyning-CAT]

Скругления выставляй на глаз

они вродь даже на чертежах не всегда указываются



а так сложного в этой детали ничего нет

[Flyning-CAT]

Кстати а с чего вы взяли что это делать от самолёта ?

[Dronas]

От Як-52!



Яндекс легко находит по "У135", кстати и чертеж :)

тут - http://www.aerochayka.ru/DISK/%D0%A2%D0%B5%D0%BE%D1%80%D0%B8%D1%8F/%D0%AD%D0%BA%D1%81%D0%BF%D0%BB.%D0%B0%D1%82/%D0%A2%D0%B5%D1%85%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%BF%D0%B8%D1%81%D0%B0%D0%BD%D0%B8%D0%B5%20%D0%AF%D0%BA-52.htm

Edited September 5, 2010 by Dronas

[DenisRybin1606687853]

Ну у меня запарка возникла только со скруглениями, в остальном всё просто. Спасибо.

[DenisRybin1606687853]

Не, ребят, огромное спасибо))) Помогли просто не знаю как. Сдавать через 6 недель, а заполучить данный механизм представляется возможным только раз в неделю.((( Делай как хош по чему хош))

[Bobchinsky]

Скругления можно брать из стандартного ряда, проверяя на глаз. Дедушка Анурьев в помощь)

Ты рядом с этой байдой линейку металлическую положи и сфоткай, можно будет хоть немного ориентироваться.

[Laivynas]

Скругления можно брать из стандартного ряда, проверяя на глаз. Дедушка Анурьев в помощь)

Ты рядом с этой байдой линейку металлическую положи и сфоткай, можно будет хоть немного ориентироваться.

Лучше на лист миллиметровки и сфотографировать издалека (по нормали к листу) с максимумом зума. Тогда перспективные искажения можно будет свести к минимуму.
