Flаnker Posted January 16, 2016 Posted January 16, 2016 соединение модулей между собой. с помощью этих креплений можно сформировать разные комбинации из квадратных и прямоугольных модулей. размеры модулей 24х12х7 и 12х12х7 А что за большая панель? Мои авиафото
Alextus Posted January 16, 2016 Author Posted January 16, 2016 Большая панель - размером 24х12х7 состав может быть любым (в пределах ограничений) страница проекта, в конце есть .doc файлик для самостоятельного эскизирования и .xls таблица с ограничениями

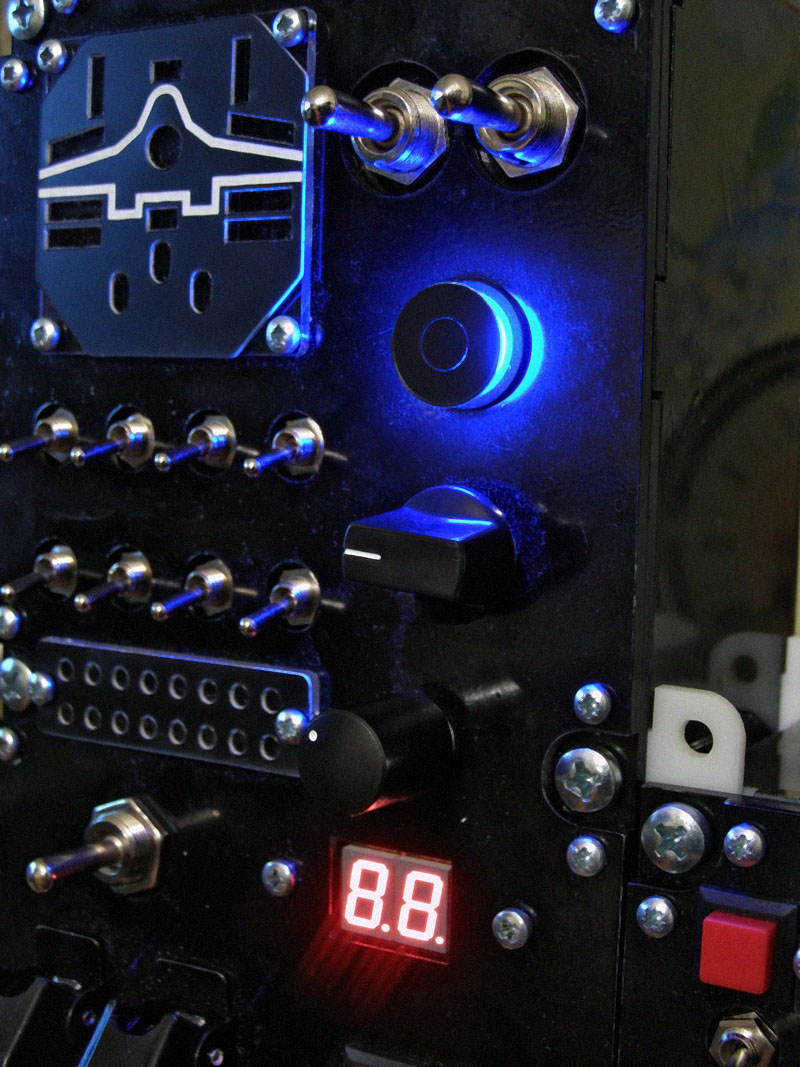

Alextus Posted January 23, 2016 Author Posted January 23, 2016 Кнопочка заливающего света (необычно синего);)
СВГSanek Posted January 24, 2016 Posted January 24, 2016 Алексей, а из каких компонентов такая подсветочка получается? Было бы не плохо себе такую на РУД поставить. Комп: MSI GTX 1080ti GAMING X, MSI Z370 GAMING M5, Intel Core i7-8700K Coffee Lake, Kingston DDR4 32Gb, SSD M2 Samsung 970PRO, Gunfighter Pro MCG Pro, BRD-F2 Restyling, Trackir5 + clip pro:smilewink:
Alextus Posted January 24, 2016 Author Posted January 24, 2016 (edited) Компоненты - обычная кнопка с подсветкой , в 93-м посте ее видно, будущему владельцу девайса захотелось синий свет, а в реале - это светильник с красной подсветкой Edited January 24, 2016 by Alextus
СВГSanek Posted January 25, 2016 Posted January 25, 2016 а можно модель кнопки, а то по картинки год буду искать! Комп: MSI GTX 1080ti GAMING X, MSI Z370 GAMING M5, Intel Core i7-8700K Coffee Lake, Kingston DDR4 32Gb, SSD M2 Samsung 970PRO, Gunfighter Pro MCG Pro, BRD-F2 Restyling, Trackir5 + clip pro:smilewink:
СВГSanek Posted January 25, 2016 Posted January 25, 2016 Ясно, а верхняя крышка получается самодельная? Комп: MSI GTX 1080ti GAMING X, MSI Z370 GAMING M5, Intel Core i7-8700K Coffee Lake, Kingston DDR4 32Gb, SSD M2 Samsung 970PRO, Gunfighter Pro MCG Pro, BRD-F2 Restyling, Trackir5 + clip pro:smilewink:
Alextus Posted January 25, 2016 Author Posted January 25, 2016 Ясно, а верхняя крышка получается самодельная? конечно самодельная, это ж просто кружок пластика, можно руками, можно лазерной или фрезерной резкой,
Alextus Posted January 26, 2016 Author Posted January 26, 2016 Имитация энкодера из переменного резистора пригодится там где нет возможности назначить оси, например громкость радио, яркость илс...
Alextus Posted January 27, 2016 Author Posted January 27, 2016 Создаем выброс ЛТЦ для ГС3 Галетником регулируем количество залпов, а кнопка запускает серию

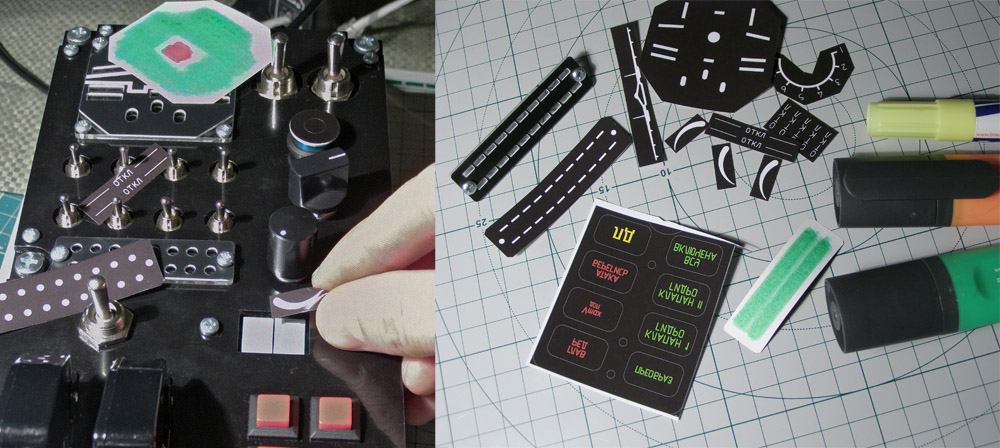

Alextus Posted January 28, 2016 Author Posted January 28, 2016 Поскольку устройства универсальные, то и надписи на них могут меняться и изготавливаться самостоятельно, ведь это наклейки, нужно только распечатать их на обычном принтере используя самоклеящуюся бумагу. для световых индикаторов можно на обычной бумаге, а цвет сделать на обратной стороне маркером (светодиоды белые) таким образом и цвет индикаторов можно легко менять. *надписи на индикаторах нужно отзеркалить прежде чем печатать.

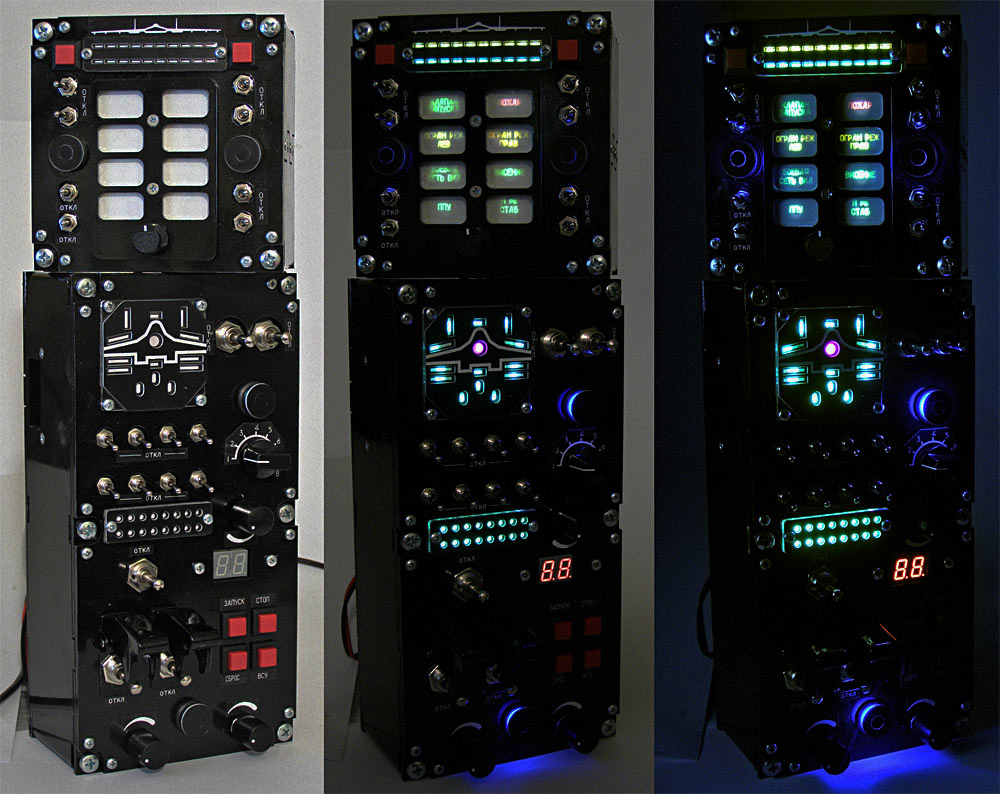

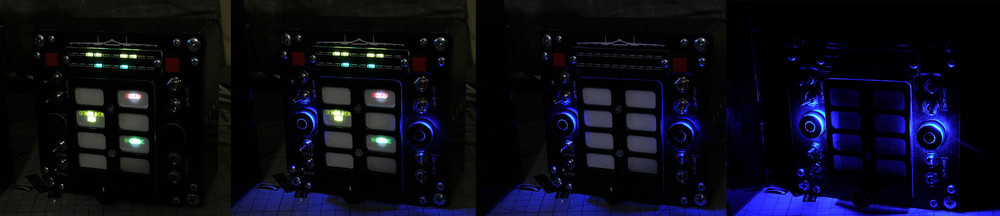

Alextus Posted January 28, 2016 Author Posted January 28, 2016 индикаторы и подсветка при разном освещении 2
Eponsky_bot Posted January 28, 2016 Posted January 28, 2016 класс :thumbup: Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
СВГSanek Posted January 28, 2016 Posted January 28, 2016 :thumbup: круть! Комп: MSI GTX 1080ti GAMING X, MSI Z370 GAMING M5, Intel Core i7-8700K Coffee Lake, Kingston DDR4 32Gb, SSD M2 Samsung 970PRO, Gunfighter Pro MCG Pro, BRD-F2 Restyling, Trackir5 + clip pro:smilewink:
Ястреб Posted January 29, 2016 Posted January 29, 2016 Класс!!! Ход времени неумолим, Наступит день, взревут турбины… И оторвется от земли Тебе послушная машина. © Вадим Захаров. ----------------------------------------------------------------------------------------------------------------- Gigabyte z390 aorus elite|i7-9700K(turbo boost4800)|4xDDR4-3466(32)|HDD(2Tb)|gtx1080ti|Pimax 5k+|G32QC|Chieftec 1000W| ZalmanGS1200|BRD(напольник)|РУС Мангуст Т-50|VKB-MK-18-3|Mdjoy16(GVL)|Thrustmaster Hotas Warthog|Thrustmaster MFD|MS Sidewinder Force Feedbak 2|TrackIR5+TrackClipPRO|
CiberAlex Posted January 31, 2016 Posted January 31, 2016 индикаторы и подсветка при разном освещении [ATTACH]133735[/ATTACH] [ATTACH]133736[/ATTACH] Вау! За какую цену такую прелесть изготавливаете? Можно в личку. AMD Ryzen 5600X, ОЗУ 32 Гб, ATI RX590
Alextus Posted January 31, 2016 Author Posted January 31, 2016 (edited) Для новых проектов, можно в личку или на мою почту, согласуем эскиз и стоимость. А у готовых на сайте цены есть. Edited February 5, 2016 by Alextus
Alextus Posted January 31, 2016 Author Posted January 31, 2016 (edited) у самого дух захватывает как это все работает:pilotfly::pilotfly: Edited January 31, 2016 by Alextus
Eponsky_bot Posted January 31, 2016 Posted January 31, 2016 (edited) Блин, у меня все руки никак не доходят свои устройства Ф3 прикрутить. Сплошная работа. В этом году еще ни разу не летал в симе. Edited January 31, 2016 by Eponsky_bot Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
Alextus Posted February 3, 2016 Author Posted February 3, 2016 (edited) Пробовал разные комбинации с настройками тумблеров. В конфигураторе контроллера их можно настроить: 1) как тумблер (когда в одном положении он постоянно включен, а в другом выключен 2) как кнопка (когда при переключении происходит импульс, не важно в какое положение 3) как 2 кнопки ( в одном положении импульс кнопки №1, в другом импульс №2) С 3-х позиционными тумблерами кроме этих 3х настроек и их комбинаций возможен еще вариант: 4) 3 отдельных кнопки, для этого надо использовать эмулируемую кнопку с условием - не нажата ни 1-я ни 2-я В самой игре их можно использовать и в качестве модификаторов (тогда первая настройка) , и как кнопки (когда в настройках управления один пункт на вкл. и на выкл) и как 2 кнопки - получается нормальный тумблер (когда есть 2 разных пункта на вкл. и на выкл, например уборка шасси, выпуск шасси) Последний самый хороший вариант в сочетании с кнопкой опроса импульсных значений (видео выкладывал в 120 посте) единственная проблема - мало раздельных функций на вкл и выкл в настройках управления игры. Можно пробовать отредактировать меню, но это не каждый может. Еще вариант использовать ЛУА экспорт, SIOC и роутер (на сегодня есть полноценный экспорт для КА-50) в нем имеется раздельное управление тумблерами) Edited February 3, 2016 by Alextus
Alextus Posted February 3, 2016 Author Posted February 3, 2016 (edited) Небольшая демонстрация Edited February 6, 2016 by Alextus
