Тактическая ракета Х-38 (РФ)

[Зверь]

Так как соответствующей темы на нашёл, а изделие ковали с учётом перспективных носителей, запихну сюда.

ВЫСОКОТОЧНЫЕ ТАКТИЧЕСКИЕ РАКЕТЫ Х-38М

Многоцелевые модульные средства поражения, призванные постепенно заменить семейство Х-25М.



Семейство советских тактических авиационных ракет Х-25М оказалось весьма удачным. Сказался модульный подход к проектированию, при котором на базе, по сути, одной и той же ракеты создавались разные авиационные средства поражения, комплектовавшиеся различными системами наведения и предназначенные для решения широкого спектра задач.



Этот подход было решено продолжить в новом поколении модульных многоцелевых авиационных средств поражения, создававшихся на рубеже столетий, и призванных заменить как семейство Х-25М, так и семейство ударных ракет Х-29. В сравнении с названными образцами вооружения, Х-38М получила существенно увеличенный назначенный срок эксплуатации (до 10 лет), а также повышенную надежность. Резко увеличена дальность применения.



Разработана в корпорации «Тактическое ракетное вооружение», создание велось с начала 1990-х годов, завершено к 2009 году. Впервые ракету демонстрировали на авиасалоне МАКС-2007. Принята на вооружение в декабре 2012 года.



Семейство ракет Х-38М предназначено для нанесения ударов по бронированным, прочным, легкоуязвимым наземным объектам (одиночным и групповым), а также для поражения надводных объектов в прибрежной полосе. Ракета рассматривается как универсальное высокоточное оружие, применяемое непосредственно над полем боя или в ближней тактической глубине.



Ракете обеспечен захват цели в широком горизонтальном углу (80 градусов в обе стороны), в том числе с применением нашлемной системы целеуказания.



В дополнении к конструктивным изменениям ракету оснастили складными крыльями, что было вызвано требованием обеспечить подвеску во внутренних отсеках вооружения (для истребителя программы ПАК ФА).



Ракета твердотопливная, с двухрежимным маршевым двигателем. Наведение на марешвом участке инерционное, на конечном участке — система самонаведения согласно модификации. Для запуска с вертолетов ракета комплектуется дополнительными стартовыми ускорителями, позволяющими достигать требуемой начальной скорости.



Варианты системы самонаведения в модульном исполнении включают:



Х-38МЛ — с полуактивной лазерной головкой самонаведения;

Х-38МК — с коррекцией по спутниковой навигационной системе;

Х-38МА — с активной радиолокационной головкой самонаведения;

Х-38МТ — с тепловизионной головкой самонаведения.

Боевая часть также модульная. В зависимости от назначенной задачи, на ракетах Х-38МЛ, Х-38МТ и Х-38МА могут устанавливаться осколочно-фугасные или проникающие боевые части, на Х-38МК — кассетные.



ТТХ ракеты:



Масса ракеты: 520 кг,

Масса боевой части: 250 кг,

Длина ракеты: 4,2 метра,

Диапазон дальности применения: от 3 до 40 км,

Диапазон высот пуска: от 200 до 12000 м,

Диапазон скоростей носителя при пуске: от 15 до 450 м/с,

Максимальная скорость полета: 2,2 М.

http://defendingrussia.ru/enc/rakety_vz/raketa_h38m-2799/

[Chizh]

Ракета с корнями из СССР.

ИМХО, опоздала лет на 20.

[Зверь]

Ракета с корнями из СССР.

ИМХО, опоздала лет на 20.

У нас всё корнями из СССР, или даже Германии. :)

Что, не актуально уже?

[ZHeN]

ну она опять огромная, ни разу не мэйверик

нечто среднее между 25мл и 29л

[FAB999]

Здоровенная УР! А нафиг ей максимальная дальность в 40 км ? Танки уничтожать за 40км как то совсем далеко от линии фронта то получается ,по мнеб и макс. 20 км, хватило ...

[Зверь]

Здоровенная УР! А нафиг ей максимальная дальность в 40 км ? Танки уничтожать за 40км как то совсем далеко от линии фронта то получается ,по мнеб и макс. 20 км, хватило ...

Это вряд ли. Так как оперение у неё складное, скорее всего для Т-50\Су-30\34\35 для ударов по командным пунктам. Спецопераций короче.

Не будут же в самом деле, ей пехоту валить по окопам, да танки жечь. Много не увезёшь.

[ZHeN]

да ну бросьте, ну кто ж такое на танки расходовать будет ..? только если с какой-нибудь умной кассетной бч ..

[Chizh]

У нас всё корнями из СССР, или даже Германии. :)

Корни корням рознь.

Есть уже современные российские разработки, а есть, как эта ракета, которую начали делать еще при СССР и по ТЗ советских времен.



Что, не актуально уже?

По современным меркам - вчерашний день.

[Mr.X]

Главное задачи поставленные выполнять

[Chizh]

Главное задачи поставленные выполнять

Врага можно убить рукой, вилкой, ножом, топором, кирпичом, пистолетом, автоматом, снарядом, ракетой или ядерной бомбой.

Вопрос в эффективности.

[Dell_Murrey-RUS]

Здоровенная УР! А нафиг ей максимальная дальность в 40 км ?



Дальность лишней не бывает.



Танки уничтожать за 40км как то совсем далеко от линии фронта то получается ,по мнеб и макс. 20 км, хватило ...



Танки не являются ее задачей.





Это вряд ли. Так как оперение у неё складное, скорее всего для Т-50\Су-30\34\35 для ударов по командным пунктам. Спецопераций короче.



Как уже не раз говорил, не дай Бог 38-ая в реинкарнациях (МЛ, МК, МТ) пойдет в серию для наших ВС. Про МА даже слухов никаких не слышал и существует ли такая голова в реале, мне не известно.



Не будут же в самом деле, ей пехоту валить по окопам, да танки жечь. Много не увезёшь.



Написано же для чего "Семейство ракет Х-38М предназначено для нанесения ударов по бронированным, прочным, легкоуязвимым наземным объектам (одиночным и групповым), а также для поражения надводных объектов в прибрежной полосе. Ракета рассматривается как универсальное высокоточное оружие, применяемое непосредственно над полем боя или в ближней тактической глубине."





Есть уже современные российские разработки, а есть, как эта ракета, которую начали делать еще при СССР и по ТЗ советских времен.



В точку. Это одно из самых .... изделий с которыми мне доводилось иметь дело.

К слову, ее финансирование тоже было таким же ужасным, долгим, со всеми вытекающими из этого последствиями.



По современным меркам - вчерашний день.



Да, сейчас из Российских аналогов уже достаточно давно имеются аналоги с существенно улучшенными ТТХ и меньшими габаритами (ну и ценой).

[Heli]

ну она опять огромная, ни разу не мэйверик

нечто среднее между 25мл и 29л



традиции-с

откуда они пошли интересный вопрос, я думаю от советской электроники



насчет применения с вертолетов сомнительно, парная подвеска 520 кг +ускоритель



слишком большие ограничения на вертолете будут наложены, при превышении которых может возникнуть например вихревое кольцо

опасные факторы на вертолет действует сильнее чем на самолет: высокая температура воздуха/высота/износ лопаток/нисходящий поток воздуха/ошибки пилота/отказ

Edited June 18, 2015 by Heli

[ZHeN]

как бы этого не хотел Dell_Murrey-RUS ... видимо, оно таки происходит:



Фронтовые бомбардировщики Су-34 и истребители МиГ-29СМТ в скором будущем получат новые российские высокоточные ракеты авиационного базирования малого радиуса действия Х-38. В дальнейшем ракеты должны пополнить арсенал вооружения новейшего истребителя поколения 4++ Су-35С, а также модернизированных Су-30.

Данная ракета, относящаяся к классу «воздух-поверхность», предназначена для поражения широкого круга целей: бронетехники, укрепленных пунктов, одиночных и групповых целей, надводных кораблей и подводных лодок противника в надводном положении. По заявке разработчиков, Х-38 способна поражать стационарные укрытия противника и маневрирующую бронетехнику на расстоянии от 3 до 40 км, а масса ее боевой части может достигать 250 кг.

Х-38 была принята на вооружение в конце декабря 2012 года, до этого времени все испытания проводились в режиме строжайшей секретности. Сейчас начинаются серийные поставки первых образцов новой ракеты в боевые части.

Данная ракета является универсальной, она может оснащаться разнообразными боевыми частями и головками самонаведения (ГСН).

Кроме того, ракета имеет складывающиеся крылья, благодаря чему она может размещаться во внутренних отсеках, что является одним из важных условий для ее размещения на самолетах 5-го поколения. Российский перспективный самолет Т-50 разрабатывался по технологии «стелс», поэтому крайне важно, чтобы у него было как можно меньше отражающих поверхностей, а значит размещение ракет на внешней подвеске не самый лучший вариант. При этом у новой ракеты складываются лишь 4 самых больших крыла, в то время как остальные 8 не мешают подвеске Х-38 в бомбовом отсеке.

В настоящее время данная ракета доступна в следующих модификациях: Х-38МЛЭ, Х-38МАЭ, Х-38МТЭ и Х-38МКЭ.

По материалам журнала "Армейский вестник"



https://www.facebook.com/UAC.RUSSIA/posts/1132354933446421

[Dell_Murrey-RUS]

Да? А я то и не в курсе. ))))

Слишком расплывчато. Даже не знаю, откуда они деньги на нее возьмут.

Думается, что речь если и может идти в русле серии, то по "Л".



Интересно, кто для них радиоголову делает?

Видимо на столько секретно, что никто не делает. )))

[ZHeN]

а что, про теплоголову совсем не интересно ? ;)

[Dell_Murrey-RUS]

Неа. Совсем. :)

[ZHeN]

как там теплоголова Х-59М поживает ?

[Зверь]

зачем на 59ой тепловая?!

[ZHeN]

необычная ЛГСН













"В этом году мы закончили многоцелевую ракету Х-38 с лазерной головкой. Мы добавили крылья, изменили конструкцию", — отметил Обносов.



РИА Новости http://ria.ru/defense_safety/20150826/1208505137.html#ixzz3k70Kzm1c

[Chizh]

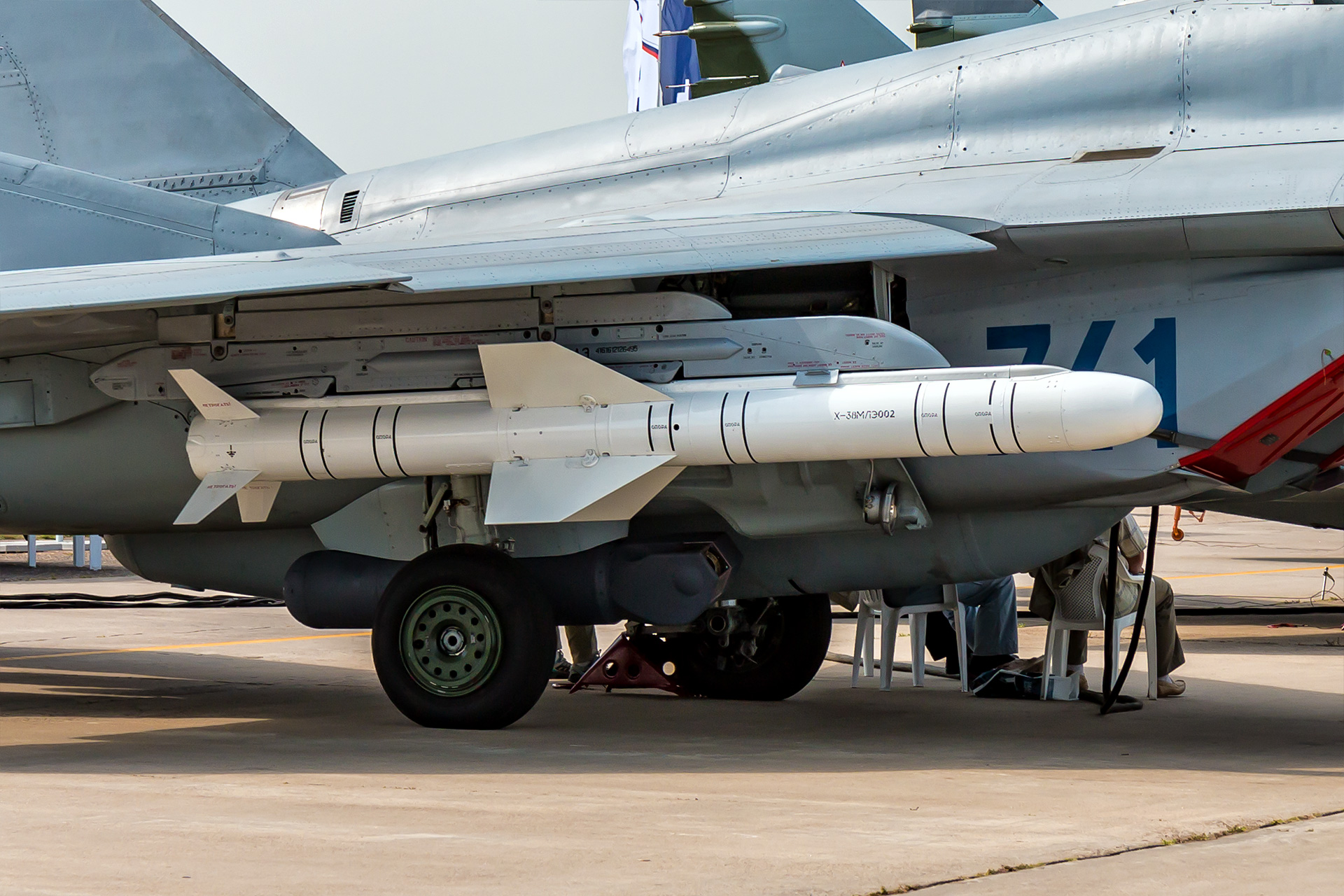

Х-38МЛЭ

[ZHeN]

что скажет т-щ Dell_Murrey-RUS ?





http://russianplanes.net/id190068
