Полноценный самодельный TrackIR

[Wadim]

На чём малер собирает не могу сказать, так как не разбираюсь и покупал на Гертруде у продавца который тоже толком не обьяснил.))) Если сам паяешь то могу обяснить где брал. А я свой крайний продал за 60 грн...

Серёжа, ты уже о себе говоришь от третьего лица, как Горлум :)



И почему ты не добавил свои клипы?

;

Что бы люди поняли о чём речь.



Ну а работу моего ФТ от Малера можно посмотреть в моей подписи, если вы имеете Ка-50 крайней версии.

[Crecker]

На чём малер собирает не могу сказать, так как не разбираюсь и покупал на Гертруде у продавца который тоже толком не обьяснил.))) Если сам паяешь то могу обяснить где брал. А я свой крайний продал за 60 грн.

Выглядит вот так



Подключаю к БП компа через переходник-удлиннитель molex к 5в линии. Соединение последовательное без резюков. Работают целый день бывает не отключаю, на ощупь чуть тёплые. Делал ещё подключение через USB. Хотя конечно и не рекомендуют.

Подскажи плиз, переделаю свой, а то АЛ107Б слишком уж тускловаты.

USB только для них и хватает :) у трёх АЛ107Б ток будет почти 300mA, а USB дает 500, и тут вопрос, если нагрузку поднять то USB просто не выдаст ток больше, или подымет ток и сгорит к чертям :)

Я свой тоже не выключаю, торчит себе в USB и торчит. Могу выдернуть только если порт нужно освободить.

[Dwit]

Если что-то пойдет не так по USB, может сгореть южный мост, если подключаться к молекс, при кз и тд и тп, просто вырубится комп без каких-либо последствий.

[novosib611]

Да в целом камера как камера - ставим дрова, потом втыкаем в usb.

http://forum.free-track.net/index.php?showtopic=2416

1. Get ps3eye

2. Download and install CLeye driver from: http://codelaboratories.com/downloads/

3. Uninstal previously instaled freetrack.

4. Download and unpack fix from: http://www.sendspace.com/file/2stcof

5. Install freetrack 2.2.0.279 but NOT start yet.

6. Copy files from unpacked fix to freetrack main folder (overwrite).

7. Start freetrack as administrator.



Try to change camera properties when freetrack is running.

It may solve similiar problem on other cam.





1. Приобретаем ps3eye

2. Скачиваем и устанавливаем CLeye драйвера: http://codelaboratories.com/downloads/

3. Сносим ранее установленный FreeTrack.

4. Скачиваем и распаковываем патч от: http://www.sendspace.com/file/2stcof

5. Устанавливаем FreeTrack 2.2.0.279. НО НЕ ЗАПУСКАЕМ его.

6. Копируем файлы из распакованного архива из п.4 в папку установленным фритреком с перезаписью.

7. Стартуем FreeTrack от имени администратора (если нужно).



А, еще в freetrack, закладка framerate фпс с 30 до 120 выкручиваем. Почему-то предел - 120... (говорят, что в 320х240 эта камера не 120, а 187 выдает. Просто фритрек больше не показывает.) Все, собственно. Отключение автоэкспозиции и предварительная настройка не отличается от дефолтной. И еще все изменения делаем при влюченном фритреке (вроде так0 я поставил 640х480х75 и больше не менял.



Купил камеру, поставил диоды АЛ-107Б все настроил , ИК фильтр не удалял , спереди поставил пленочку что бы меньше засветок было . Конечно с этой камерой лучше , более плавно , головой вертишь туда сюда все ок . Не сказать что бы разница большая , но изменения есть .

[Crecker]

Купил камеру, поставил диоды АЛ-107Б все настроил , ИК фильтр не удалял , спереди поставил пленочку что бы меньше засветок было . Конечно с этой камерой лучше , более плавно , головой вертишь туда сюда все ок . Не сказать что бы разница большая , но изменения есть .

В до того что было и на каких настройках?

[novosib611]

В до того что было и на каких настройках?



Да практически те же настройки , маленько кривые по плавнее сделал.

[novosib611]

вот кое что.

[Akbis]

С учетом того что камера ps3eye не сильно грузит CPU(видимо имеет свой процессор), и имеет не высокую цену-отлично. Особенно тем у кого железо слабое. Не говоря, о большом захвате и что 75фпс, лучше 30. И это не сказывается на CPU. АЛ107Б- это самые подходящие и доступные отечественные ИК диоды!!! Всего 2.5 мм диаметр. Световые пятна небольшие. Угол захвата 120 градусов. В дистанционках от силы 30 градусов. Яркости вполне хватает. Все дело в настройке. Ток берет один диод-0.1а(100ма).

При последовательном соединении 3-х диодов питание +5в и 0.1а (без резисторов), но могут гореть с меньшей яркостью (теоритически, не проверял).

При параллельном соединении 3-х диодов питание +5в и 0.3а (с резисторами) яркость нормальная (регулируется). Здесь лучше замерить потребление тока устройства тестером.

Питаться можно от отдельного источника питания. Или сделать отдельное гнездо с розеткой в переднем отсеке корпуса ПК, под ДВД. И взять через предохранитель 0.5а, с разъема "молекс". Чтоб ЮСБ мамы не трогать. Час работы. Хотя через ЮСБ на передней панели удобней всего.

У кого впритык мощность блока питания и чтоб не отбирать ток у CPU и Videoкарты, лучше применить внешний блок питания. Например от компьютерных колонок. Сделав розетку в колонке с блоком питания. Там где-то вольт +12_+14. Но проще купить отдельный блок питания, их море в магазинах. Я лично так и пользуюсь. Сделал себе пульт сетевого питания(220в), он у меня справа под крышкой письменного стола. Тумблера отдельные впереди, а сзади розетки, которые они и включают, а в них подключены потребители. На столе ни одного провода, все спрятано под столешницу. Включаю там сеть ПК,колонки, принтер, сканер, модемы, фритрек, настольное освещение и одна розетка 220в выведена на лицевую сторону. Дело в том что у большинства приборов блоки питания включены постоянно в сеть 220в и не отключаются кнопкой на приборах. Например: колонки, принтер, модемы, монитор, да и сам ПК. И находятся постоянно под напряжением 220в. А лазить под стол или иметь кучу проводов на столе надоело. А так под правой рукой ниже крышки нажал тумблер и дал на нужный прибор 220в. Не нужно выключил. Это так идея для тех, кто с руками дружит.

Edited April 30, 2011 by Akbis

[novosib611]

С учетом того что камера ps3eye не сильно грузит CPU(видимо имеет свой процессор), и имеет не высокую цену-отлично. Особенно тем у кого железо слабое. Не говоря, о большом захвате и что 75фпс, лучше 30. И это не сказывается на CPU. АЛ107Б- это самые подходящие и доступные отечественные ИК диоды!!! Всего 2.5 мм диаметр. Световые пятна небольшие. Угол захвата 120 градусов. В дистанционках от силы 30 градусов. Яркости вполне хватает. Все дело в настройке. Ток берет один диод-0.2а(200ма).

При последовательном соединении 3-х диодов питание +5в и 0.1а (без резисторов), но могут гореть с меньшей яркостью (теоритически, не проверял).

При параллельном соединении 3-х диодов питание +5в и 0.3а (с резисторами) яркость нормальная (регулируется). Здесь лучше замерить потребление тока устройства тестером.

Питаться можно от отдельного источника питания. Или сделать отдельное гнездо с розеткой в переднем отсеке корпуса под ДВД. И взять через предохранитель 0.5а, с разъема "молекс". Чтоб ЮСБ мамы не трогать. Час работы. Хотя через ЮСБ на передней панели удобней всего.

У кого впритык мощность блока питания и чтоб не отбирать ток у CPU и Videoкарты, лучше применить внешний блок питания. Например от компьютерных колонок. Сделав розетку в колонке с блоком питания. Там где-то вольт +12_+14. Но проще купить отдельный блок питания, их море в магазинах. Я лично так и пользуюсь. Сделал себе пульт сетевого питания(220в), он у меня справа под крышкой письменного стола. Тумблера отдельные впереди, а сзади розетки, которые они и включают, а в них подключены потребители. На столе ни одного провода, все спрятано под столешницу. Включаю там сеть ПК,колонки, принтер, сканер, модемы, фритрек, настольное освещение и одна розетка 220в выведена наперед. Например для паяльника и прочего.

Дело в том что у большинств приборов блоки питания включены постоянно в сеть 220в и не отключаются кнопкой на приборах. Например колонки, принтер, модемы, монитор, да и сам ПК. И находятся постоянно под напряжением 220в. А лазить под стол или иметь кучу проводов на столе надоело. А так под правой рукой ниже крышки нажал тумблер и дал на нужный прибор 220в. Не нужно выключил. Это так идея для тех, кто с руками дружит.

Одобрямс , тоже блок купил на 9 вольт , ток не помню и вкл в розетку и все . Сама дужка имеет крепление типа конус плоский 2 мм и на наушниках тоже конус . Надо фри воткнул на наушники , если просто нужны наушники быстро снимается фри , т.е жестко не прикреплена дужка -быстросьемная- очень удобно .

[Crecker]

Да практически те же настройки , маленько кривые по плавнее сделал.

Всмысле камеры, разрешение и фпс.

[Crecker]

У меня есть вот такой БП.

Только гнездо в корпусе. Часто идут в комплекте с MP3 плеерами. 5V размер зарядки от мобильника. Кстати можно и зарядку юзать :)



Например зарядка от сони эриксон дает 4.9V и 0.45A

Edited April 25, 2011 by Crecker

[Akbis]

У меня есть вот такой БП.

Только гнездо в корпусе. Часто идут в комплекте с MP3 плеерами. 5V размер зарядки от мобильника. Кстати можно и зарядку юзать :)



Например зарядка от сони эриксон дает 4.9V и 0.45A

Пойдет, для 3-х диодов АЛ107Б, вполне. Но вскрой его и посмотри есть ли там понижающий трансформатор. Бывают еще импульсные зарядные устройства. Сейчас их в основном применяют для зарядки мобил. Но они легкие. Подключал к такому лампочку, горела ровно. Дело в том, что подключенные ИК диоды почти не имеют сопротивления, а это очень не нравится источникам питания. Вообще то правильней было бы вкл последовательно с схемой диодов маленькую лампочку(подобрать от 6.3в-13.5в) накаливания и превратить ее например в индикатор включения блока питания. Либо использовать как подсветку для клавиатуры в темное время суток. Блок должен так меньше греться и гудеть.

Edited May 2, 2011 by Akbis

[Crecker]

Кстати нашел интересную особенность своей камеры. Она 30 кадров вываливает даже при разрешении 800x600. И 20 кадров при 1280x960.

Довольно не плохо как для камеры за 10$ :D

[novosib611]

Всмысле камеры, разрешение и фпс.



Если я тебя правильно понял ,то при старой камере разрешение было 320 на 240 , и 30 фпс то сейчас при камере от сони 320 на 240 фпс 126 , скрины вверху.

[Crecker]

Кстати увеличение разрешения тоже положительно влияет на отклик. Сетка больше, чувствительность к движению выше.

[Crecker]

Выявились и косяки. На высоком ра Резкие движения камера не успевает отслеживать. Так что вся прелесть большого расширения теряется. Так что меньшее разрешение и сглаживание рулит. :)

[Prodobrey]

Тоже добавлю свои 5 копеек.

http://www.casemods.ru/services/raschet_rezistora.html#21

Возможно было.

[Mularik]

Поделюсь и своим опытом сосдания устройства FreeTrack :smilewink:

За 3,5 бакса купил б/у Logitech QuickCam Express. ИК-фильтр не вынимал. Объектив заклеил засвеченной пленкой. На балконе нашел 3-х мм алюминиевую проволоку, и скрутил треугольную рамку. В радио-лавке купил за 0,5 бакса 3 ИК-диода (излучающие), 3 мм, синие (маркировку продавец не знал, да это и не важно). С какой-то старой платы выпаял резисторы по 47 ом. Все это прижал к проволоке темоусадкой. Питание - от USB.

Спилил диоды, настроил чувствительность - 30 фпс, все работает. :thumbup: Общие затраты - 4!!! доллара.

При изготовлении рамки самое главное - симметрия. Размерв ставим примерные, как в программ. После изготовления измеряем свою рамку, и значения подставляем в соответствующие окошки программы.

Всю конструкцию прицепил на наушники с помощью стяжек (в дальнейшем планирую придумать какой-нибудь съемный механизм).

Загрузка процессора ~ 20% (не есть "гуд", но терпимо).



Edited May 9, 2011 by Mularik

[Martyr]

Подскажите, ик-фильтр в веб камере это такое маленькое, бликующее красненьким, стёклышко? оно?



И ещё вопрос, можно ли как-то сделать чтоб камера не просаживала fps в темноте?

[novosib611]

Подскажите, ик-фильтр в веб камере это такое маленькое, бликующее красненьким, стёклышко? оно?



И ещё вопрос, можно ли как-то сделать чтоб камера не просаживала fps в темноте?



Он самый фильтр (маленькое красненькое), вроде без разницы в темноте или нет , я не замечал.

[Martyr]

вроде без разницы в темноте или нет , я не замечал.

Дело в том что некоторые камеры автоматически снижают fps в темноте, как бы этот автомат отключить? Вот светиш фонариком в темноте ей прямо в глаз и тогда fps подскакивает до 28-30.. а так когда всё темно и только 3 точки светодиодов видны, то fps = 6.

[novosib611]

Дело в том что некоторые камеры автоматически снижают fps в темноте, как бы этот автомат отключить? Вот светиш фонариком в темноте ей прямо в глаз и тогда fps подскакивает до 28-30.. а так когда всё темно и только 3 точки светодиодов видны, то fps = 6.



меняй камеру или в настройках покопайся. Самую дешевую бери без всяких автоматических настроек , лишь бы 30 фпс выдавало.

[Martyr]

Камера - куда уж дешевле, дешевле не бывает...

У меня вот такая камера, её цена 10$, неизвестного производителя и даже дополнительных драйверов не требует, подключил и юзай. 30 фпс выдаёт, но только когда светло.

Настройки камеры есть только в freetrack, Я там уже всё что можно крутил, наверно таки камера эта не годиться для фритрека.

[Mularik]

Камера - куда уж дешевле, дешевле не бывает...

У меня вот такая камера, её цена 10$, неизвестного производителя и даже дополнительных драйверов не требует, подключил и юзай. 30 фпс выдаёт, но только когда светло.

Настройки камеры есть только в freetrack, Я там уже всё что можно крутил, наверно таки камера эта не годиться для фритрека.

А фильтр установил? С фильтром у камеры всегда "ночь" будет. Тогда и настраивай.

З.Ы. А че у нее за диоды на морде? Они не ИК?

[Martyr]

Диоды вроде ИК. в темноте они еле светятся...

Фильтр тот который из дискеты? ещё не делал, но попробую.

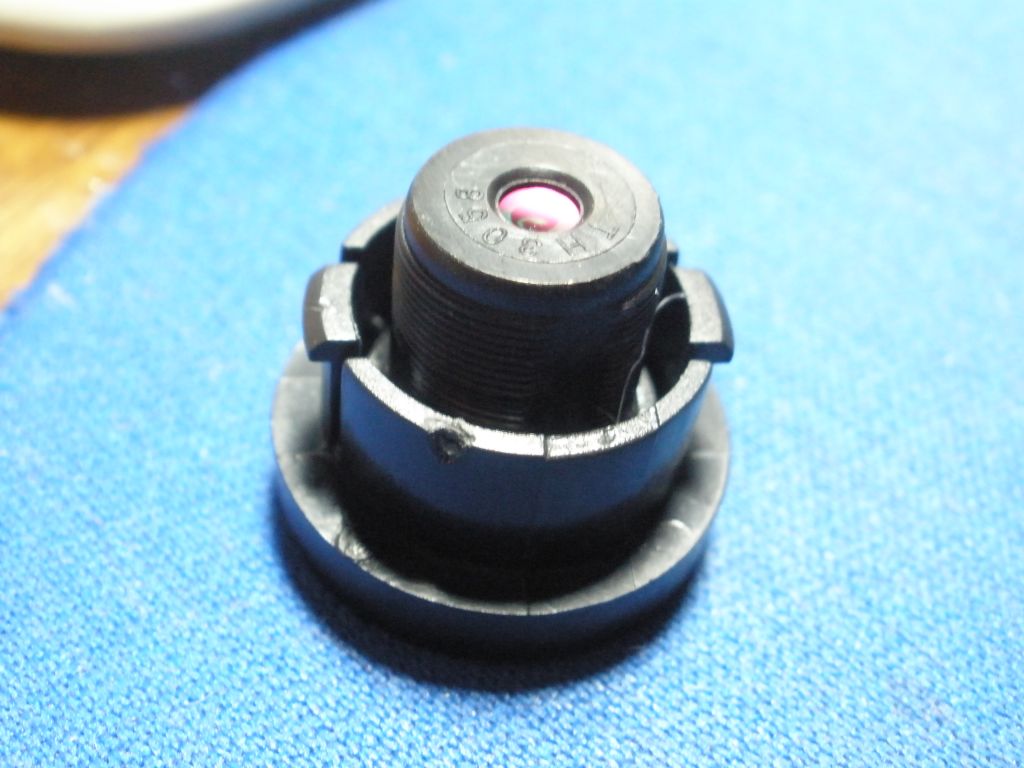

Думаю как выколупать из объектива этот ик-фильтр, запаян наглухо.
