Легко воспроизводимый штурмовик (про Су-25)

[Hortich]

Вот попалась статья, прочитал с интересом.



В ней описана масса вариантов штурмовиков, в т.ч. вариации Су-25.



Интересно мнение, насколько могли бы перечисленные варианты воплотиться в жизнь.



http://www.yaplakal.com/forum2/topic1943521.html?hl=технический+анекдот

[Seb]

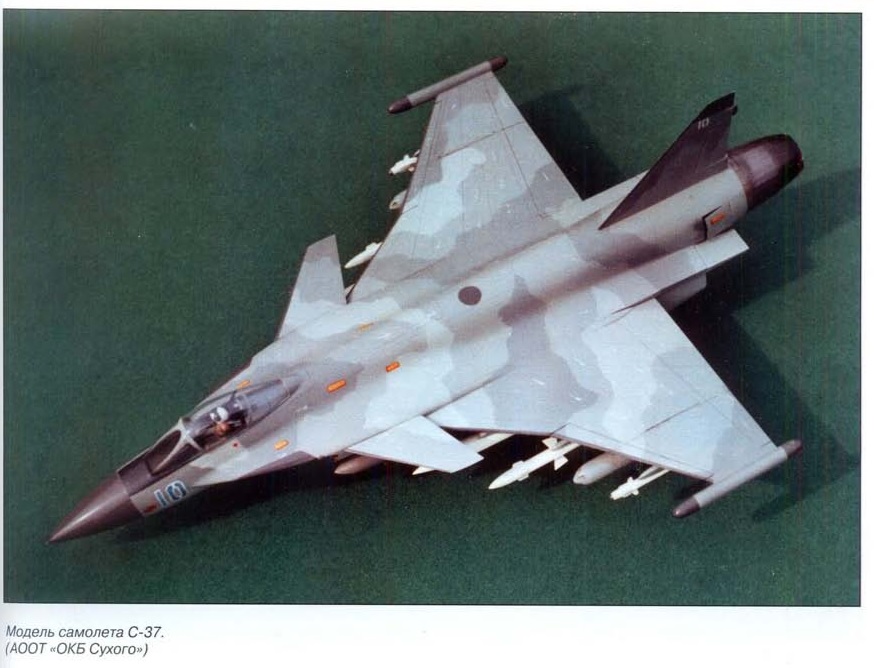

ИМХО, проект С-37 был более перспективен, но суховцы совсем не проявили к нему интереса, а жаль получился бы эдакий ответ Гриппену, да и экспортный потенциал был возможен, тем более движок в лице АЛ-31(разных модификаций имелся).

[AndyK]

https://pkk-avia.livejournal.com/52236.html

[Yo-Yo]

Вот попалась статья, прочитал с интересом.



В ней описана масса вариантов штурмовиков, в т.ч. вариации Су-25.



Интересно мнение, насколько могли бы перечисленные варианты воплотиться в жизнь.



http://www.yaplakal.com/forum2/topic1943521.html?hl=технический+анекдот



Может мне кто-нибудь объяснить, чем эти конструкции легче воспроизводимы, чем Су-25??

[Арсений]

Настольгия по Бронко)

[CyMPAK]

Штурмовик Судного дня.



В конце восьмидесятых годов у военного руководства страны получила распространение концепция, что в случае ядерного удара по СССР, Союз распадался на четыре промышленно изолированных региона - Западная область, Урал, Дальний Восток и Украина. По планам руководства каждый регион, даже в тяжёлых постапокалиптических условиях должен был иметь возможность самостоятельно производить недорогой самолет для нанесения ударов по противнику. Этим самолётом и должен был стать Легко-Воспроизводимый Штурмовик.



В техническом задании по проекту ЛВШ оговаривалось максимальное использование элементов самолета Су-25, а так как в ОКБ им П.О. Сухого самолет Су-25 обозначался кодом Т-8, то создаваемый самолет имел код Т-8В (винтовой). Основную работу выполняли начальник бригады "100-2" Арнольд Иванович Андрианов, ведущие конструкторы Н.Н. Венедиктов, В.В. Сахаров, В.И. Москаленко. Руководителем темы был Е.П.Грунин. Консультировал работы Юрий Викторович Ивашечкин - до 1983 г. он был руководителем темы Су-25, позднее он перешел на работу в бригаду "100-2" ведущим конструктором.

По проекту ЛВШ отделом 100 были рассмотрены несколько аэродинамических и конструктивно-силовых схем, для этих работ широко привлекались специалисты профильных отделов ОКБ в рамках комплексных бригад.



Рассматривались следующие варианты:

1. Базовый - с использованием агрегатов и систем Су-25УБ.

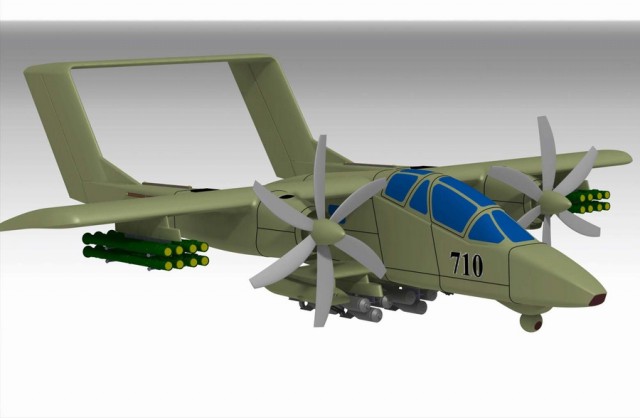

2. По схеме "Рама"- по типу самолета компании North American OV-10 Bronco.

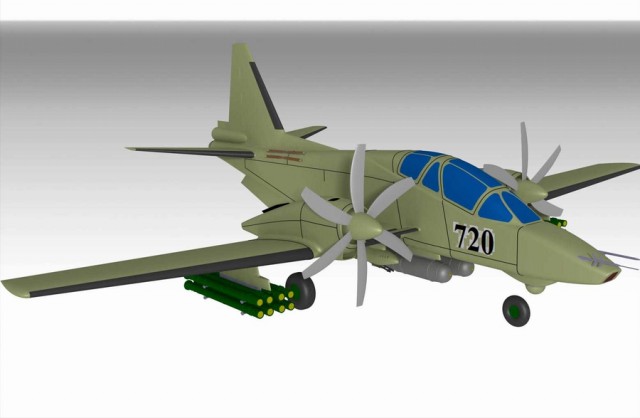

3. По схеме "Триплан" - с использованием результатов конструктивных проработок и аэродинамических исследований моделей в трубах СибНИА по теме С-80 (первая версия).

.....

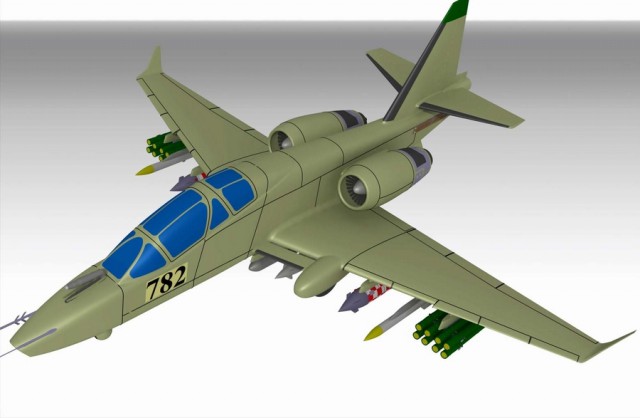

Дальнейшим развитием проекта ЛВШ стали проработки модернизации самолётов Су-25 по проекту Т-8М. Главная идея - как и в ЛВШ создать самолет в том числе и для "особого периода" с максимальным использованием узлов и агрегатов Су-25 (УБ) и других серийных самолетов (вертолетов). Главное отличие - для повышения скоростных и боевых характеристик - использование ТРДД. Использовался бесфорсажный вариант известного двигателя РД-33, тягой 5400-5500 кгс. Подобный вариант двигателя под названием И-88, устанавливался на Ил-102. На первых эскизах проект с высокорасположенным стабилизатором. Были проекты с низкорасположенными двигателями и с V-образным оперением.

По ссылке масса моделек, некоторые весьма экзотичные

https://saidpvo.livejournal.com/238260.html



И еще немного у Paralay

Штурмовик особого периода.



Самолет был спроектирован с использованием турбовинтовых двигателей (силовая установка была полностью взята из проекта Ил-114). Уступая Су-25 по максимальной скорости, новый штурмовик имел (при той же боевой нагрузке) большую перегоночную дальность без ПТБ, возможность базирования на грунт малой плотности, мог применяться с ограниченных площадок и имел крайне низкую посадочную скорость. Дополнительными возможностями были автономная работа с "аэродромов подскока" (технический состав и необходимое оборудование перевозились самим штурмовиком), а также способность выполнения транспортных и специальных задач. Расход топлива на выполнение типовой боевой задачи по сравнению с Су-25 был меньше в пять раз.



Более высокая, по сравнению с Су-25, живучесть самолета обеспечивалась бронированием кабины "в шар", соответствующей компоновкой, а также малой уязвимостью от ракет с ИК-головками самонаведения (за счет ряда компоновочных и конструктивных решений). По расчетам специалистов НИИАС, захват ГСН ракеты типа "Стингер" происходил только в очень узком конусе, направленном "назад-вверх-в сторону". Высокая маневренность на скоростях боевого применения обеспечивала эффективную работу "по земле" и, по словам специалистов КБ им. Камова, которые ознакомились с проектом, делала этот самолет "самым страшным противником вертолетов, который они могли себе представить". Эти же характеристики обеспечивали применение самолета в качестве "истребителя ДПЛА", что весьма актуально в свете значительного расширения использования беспилотных машин в последнее время.



Необходимо особо отметить, что все расчетные данные были абсолютно реалистичными - в "плакатных войнах", которые так любили некоторые конструкторы того периода, проект штурмовика не участвовал.



....К сожалению, представленные ниже данные основаны на расчетах середины 80-х годов. Однако сопоставление стоимостных характеристик дает возможность для первоначальной оценки, а провести расчет для современных условий опытный экономист сможет без особых проблем.



Требования Заказчика к экономическим характеристикам самолетов были сформулированы устно и касались одного штурмовика: "Чтобы был не дороже танка". Эту задачу практически удалось решить: если стоимость танка на тот момент считалась равной 1 млн. руб., то расчетная стоимость штурмовика составила 1,2 млн. руб. Для сравнения - стоимость находящегося в то время в серийном производстве Су-25 составляла 3,5 млн. руб.



....Исходя из поставленных задач, конструкция самолетов разрабатывалась максимально технологичной. Грамотное решение проектно-компоновочных задач привело к тому, что практически неизбежные на этапе завязки проекта конфликты между проектными и конструкторскими подразделениями при работе не возникали. На базе проекта штурмовика ОКБ им. Микояна позже разработало проект транспортного самолета.



В проекте предусматривалось использование в составе бортового комплекса оборудования только находящихся в серийном производстве или высокой степени готовности к производству образцов. Это позволит и в настоящее время без особых усилий скомпоновать борт (возможно, даже за счет съема БРЭО с находящихся в строю и вылетавших свой ресурс по планеру / двигателю самолетов).



Двигатели для штурмовика предполагались ТВ-7-117С (с Ил-114), но в настоящее время можно использовать форсированный за счет ресурса ТВ-3-117ВМА-СБМ1 (с Ан-140) или ВК-2500.

http://paralay.world/sh90.html

Edited April 25, 2019 by PermAG-CyMPAK

[AndyK]

По ссылке масса моделек, некоторые весьма экзотичные

https://saidpvo.livejournal.com/238260.html



И еще немного у Paralay



http://paralay.world/sh90.html



у Саида перепост, оригинал в ЖЖ ppk - я выше приводил ссылку
