S.E.Bulba Posted July 2, 2019 Posted July 2, 2019 Мне кажется - это аналог американского Стэнд бай. Т.е. работа в режиме ожидания с пониженным энергопотреблением, возможно, уф приемники работают. А в боевом уже активное подавление яйцами и лтц ( в соответствии с заложенными алгоритмами). А П-370, возможно, непосредственно электропитание. А там уже хз, но это первое, что приходит на ум. Точно, я же ещё про «яйца» забыл! :doh: Вероятно так и есть. В режиме ДЕЖУР просто предупреждение о факте пуска, в режиме БОЕВОЙ – предупреждение + автоматический запуск программы противодействия. Sorry, I don't speak English, so I use Google Translate.
S.E.Bulba Posted July 2, 2019 Posted July 2, 2019 Антон, а здесь тоже фото только 28 борта? Хоть вопрос и не ко мне, но по первому фото – это точно борт №28 «жёлтый». Взято отсюда: https://www.airliners.net/photo/Russia-Air-Force/Kamov-Ka-50/2104650/ Второе фото отсюда: https://ruforces.livejournal.com/21044.html Sorry, I don't speak English, so I use Google Translate.
S.E.Bulba Posted July 3, 2019 Posted July 3, 2019 (edited) <…> Реальные СОЭП Л-370-5 и ультрафиолетовый обнаружитель ракет (УОР) Л-370-2 СПРО из состава БКО «Витебск» на Ка-50 «борт №25»… Кстати о «яйцах»… чисто для справки, более детальное изображения первоначального варианта СОЭП Л-370-5, стоявших на Ка-50 «борт №25», можно посмотреть на приводившихся ранее в данной теме фото (под спойлером): <…> Edited July 3, 2019 by S.E.Bulba correction. Sorry, I don't speak English, so I use Google Translate.

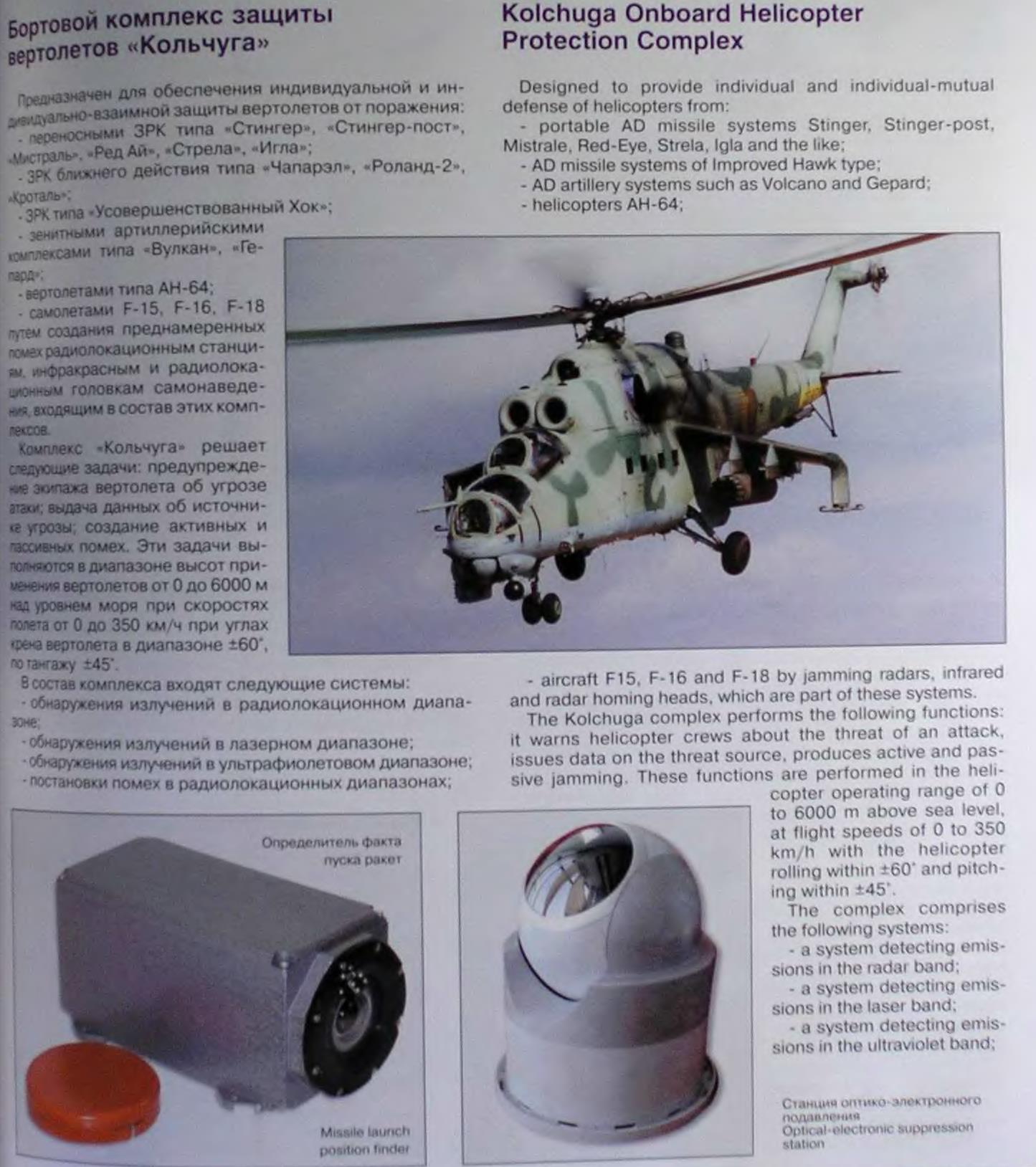

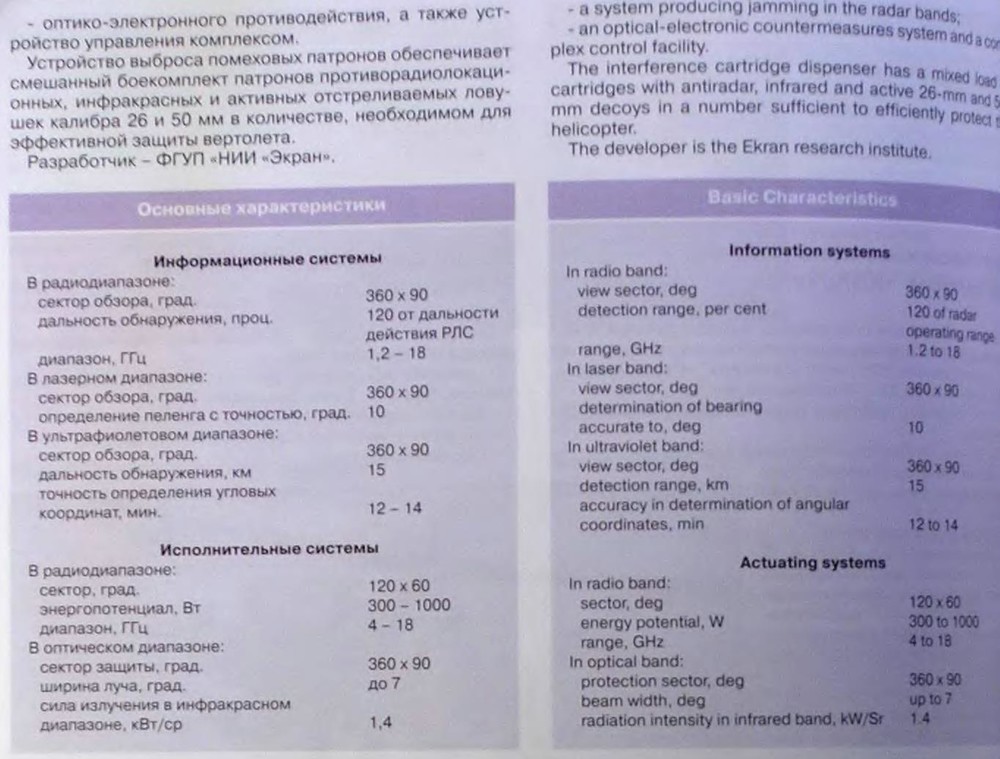

Time 83 Posted July 3, 2019 Posted July 3, 2019 (edited) Кое что про работу БКЗ Кольчуга. Книга Оружие и технологии России энциклопедия XXI век. Том 10. Авиационное вооружение и авионика стр.457. Edited July 3, 2019 by Time 83
S.E.Bulba Posted July 3, 2019 Posted July 3, 2019 Скорее всего да, если сложить цифры называемые в видео то думаю ГСН Иглы из ТПК вряд ли имеет обзор в 30 градусов а дальности называемые им скорее всего соответствуют визуальному распознаванию цели… Кстати, да дело даже не в углах, озвученных в видео. Просто УР «Игла» – это же не специализированная ракета «воздух-воздух», как например Р-73, в конструкцию которой изначально заложена возможность целеуказания от систем наведения ЛА. Что СУВ «Игла-В», что КАМ «Стрелец» – это ведь по-сути тот же обыкновенный ПЗРК, только подвешенный к вертолёту. Та же стандартная УР 9М39 «Игла» или 9М342 «Игла-С», в стандартном же ТПК 9П39 или 9П338 соответственно, которые конструктивно не имеют каналов передачи целеуказания. УР вставляется в ТПК строго определённым образом. Ось сканирования ИКГСН УР повёрнута вниз, т.е. составляет с осью ТПК угол -10° в вертикальной плоскости (именно поэтому подвесы с «Иглами» на вертолёте торчат немного вверх). Наведение осуществляется тупо за счёт ориентации ТПК в сторону цели, после чего активированная от внешнего источника питания ИКГСН УР захватывает цель. Дальше пуск. Всё просто, как три копейки. :) Sorry, I don't speak English, so I use Google Translate.
ED Team Chizh Posted July 3, 2019 ED Team Posted July 3, 2019 Is there anyway to make a mod to add in FLIR? No way. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
ED Team Chizh Posted July 3, 2019 ED Team Posted July 3, 2019 О, возможно так и есть, спасибо! Интересно, чем отличаются режимы ДЕЖУР и БОЕВОЙ? В первом идёт просто предупреждение о факте и ракурсе пуска ракет, а во втором кроме этого запускается ещё и программа отстрела ЛТЦ? Переключатель П-370 интересно для чего? Питание БКО Л-370, или какая-другая система? Мне кажется - это аналог американского Стэнд бай. Т.е. работа в режиме ожидания с пониженным энергопотреблением, возможно, уф приемники работают. А в боевом уже активное подавление яйцами и лтц ( в соответствии с заложенными алгоритмами). А П-370, возможно, непосредственно электропитание. А там уже хз, но это первое, что приходит на ум. "П" и "Л" не может быть правый и левый? Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
S.E.Bulba Posted July 3, 2019 Posted July 3, 2019 No way. Андрей, не пугайте так иностранного гостя. Я так понимаю, он спрашивал о возможности или желающих сделать мод FLIR (не модуль). :) "П" и "Л" не может быть правый и левый? БКО правого и левого бортов? При этом у правого только ВКЛ–ОТКЛ, а у левого БОЕВОЙ–ДЕЖУР? Сомнительно. Sorry, I don't speak English, so I use Google Translate.
ED Team Chizh Posted July 3, 2019 ED Team Posted July 3, 2019 Кое что про работу БКЗ Кольчуга. Книга Оружие и технологии России энциклопедия XXI век. Том 10. Авиационное вооружение и авионика стр.457. Кольчуга это что? Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Seb Posted July 3, 2019 Posted July 3, 2019 (edited) "П" и "Л" не может быть правый и левый? Возможно Л-370 это включение только УФ-датчиков и системы предупреждения , по типу Л-140, а П-370 это именно Противодействие(станция подавления), поэтому для неё режим ДЕЖУРНЫЙ и БОЕВОЙ вполне логичен. П.С. Не то сказал.:D Edited July 3, 2019 by Seb
Seb Posted July 3, 2019 Posted July 3, 2019 ещё раз взглянем У П-370 только вкл/выкл, а у Л-370 только боевой/дежурный. Думаю теперь понятно.
Seb Posted July 3, 2019 Posted July 3, 2019 (edited) И ещё заметьте, в кабине доработанных бортов нет старого пульта УВ-26 и индикатора сис-мы Л-140 там расположено другое ус-во, понятно что они теперь должны взаимодействовать , ведь ловушки должны тогда отстреливаться автоматически при обнаружении пуска. На фото выше можно даже разглядеть тумблер УВ-26М Edited July 3, 2019 by Seb
S.E.Bulba Posted July 3, 2019 Posted July 3, 2019 (edited) И ещё заметьте, в кабине доработанных бортов нет старого пульта УВ-26 и индикатора сис-мы Л-140 https://i.imgur.com/z5CUBYG.jpg там расположено другое ус-во, понятно что они теперь должны взаимодействовать , ведь ловушки должны тогда отстреливаться автоматически при обнаружении пуска. На фото выше можно даже разглядеть тумблер УВ-26М По мне, так упомянутое «другое устройство» в правом верхнем углу не что иное, как то же самое индикаторное устройство аппаратуры Л-140, только несколько модернизированное. «Старое» индикаторное устройство аппаратуры Л-140: Фото взято с «борта №23», оттуда же, откуда и следующие фото под спойлером в цитате. <…> Ка-50 в Торжке (борт №23): <…> На «новом» индикаторном устройстве аппаратуры Л-140 светосигнальные круглые лампы информации о направлении, откуда производится облучение, просто заменены на светосигнальные прямоугольные табло, аналогичные тем, которые оповещают об облучении со стороны верхней или нижней полусфер, а также об облучении лазерным дальномером или средствами наведения. А вот пульта управления УВ-26 что-то действительно не видно, хотя выключатель УВ-26М, который раньше располагался на пульте контроля, теперь на приборной доске имеется. UPD. «А он есть!» ©. :) Край экрана пульта управления УВ-26 можно разглядеть на левом нижнем краю фото – ниже пульта выбора режимов ПВР. Видимая часть пульта управления УВ-26 обведена красной рамкой. Видимо перенесли поближе к левой руке пилота, чтобы не нужно было бросать РППУ, и тянуться для ручного запуска программы отстрела ЛТЦ в экстренной ситуации. Edited July 3, 2019 by S.E.Bulba update. Sorry, I don't speak English, so I use Google Translate.
ED Team Chizh Posted July 3, 2019 ED Team Posted July 3, 2019 Андрей, не пугайте так иностранного гостя. Я так понимаю, он спрашивал о возможности или желающих сделать мод FLIR (не модуль). :) Вставить ИК видение модом не реально. Это хардкод. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Time 83 Posted July 3, 2019 Posted July 3, 2019 Названия книги и страницы мало ? Самый смак я уже выложил.
S.E.Bulba Posted July 3, 2019 Posted July 3, 2019 Кое что про работу БКЗ Кольчуга. Книга Оружие и технологии России энциклопедия XXI век. Том 10. Авиационное вооружение и авионика стр.457. 10-й том энциклопедии издан в 2005 году, т.е. когда БКО «Витебск» только-только начал испытываться на Ка-50 и Ми-8. Это авторы энциклопедии так «Витебск» называют? Это связано с секретностью его названия в тот период, или это рабочее название данного БКО в период разработки? Или это вообще другой БКО? (Если да, то про него до сегодняшнего дня вообще ничего не было слышно). Sorry, I don't speak English, so I use Google Translate.
ED Team Chizh Posted July 4, 2019 ED Team Posted July 4, 2019 Датчики и яйца похожи на те что устанавливали на Ка-50. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Time 83 Posted July 4, 2019 Posted July 4, 2019 Думаю можно еще поискать инфу про Штору наших танков, как аналог древних СОЭП.
ED Team Chizh Posted July 4, 2019 ED Team Posted July 4, 2019 (edited) Думаю можно еще поискать инфу про Штору наших танков, как аналог древних СОЭП. Там вероятно нужно смотреть на западный аналог типа AAQ-24 Edited July 4, 2019 by Chizh Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Time 83 Posted July 4, 2019 Posted July 4, 2019 Там вероятно нужно смотреть на западный аналог типа AAQ-24 Если есть какие то цифры с характеристиками, а не только общее описание, то да. А так думаю проще искать аналоги на подобии Шторы чтоб понять как это может работать.
ED Team Chizh Posted July 4, 2019 ED Team Posted July 4, 2019 Штора это лампы, DIRCM это лазер. Но прежде чем искать желательно узнать что стоит в Витебске, лампы или лазер? Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Time 83 Posted July 4, 2019 Posted July 4, 2019 (edited) Штора это лампы, DIRCM это лазер. Но прежде чем искать желательно узнать что стоит в Витебске, лампы или лазер? По моему у лазерной стекло прозрачное, а у этих яиц стекла красные как на Шторе. А вот лазерные https://missiles2go.ru/2014/08/22/%D0%B2-%D0%BF%D0%BE%D0%BB%D0%BA%D1%83-%D0%BF%D1%80%D0%B5%D0%B7%D0%B8%D0%B4%D0%B5%D0%BD%D1%82%D0%BE%D0%B2-%D0%BF%D1%80%D0%B8%D0%B1%D1%8B%D0%BB%D0%BE/ Edited July 4, 2019 by Time 83
Time 83 Posted July 4, 2019 Posted July 4, 2019 Причем стекляшки можно спутать со станцией обзора http://www.niiki.ru/pages/n-r-pr-oesko.html
ED Team Chizh Posted July 4, 2019 ED Team Posted July 4, 2019 (edited) Интересно. некогерентная станция оптико-электронного подавления (СОЭП) = лампа лазерная станция оптико-электронного подавления (ЛСОЭП) = лазер Если на Ка-50/52 стоят СОЭП на лампах, то все печальнее чем я думал. В этом случае ЛСОЭП на Ми-28 действительно выглядит современнее. Edited July 4, 2019 by Chizh Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Time 83 Posted July 4, 2019 Posted July 4, 2019 Интересно. некогерентная станция оптико-электронного подавления (СОЭП) = лампа лазерная станция оптико-электронного подавления (ЛСОЭП) = лазер Если на Ка-50/52 стоят СОЭП на лампах, то все печальнее чем я думал. Может и засунули.
