pabel89 Posted May 25, 2008 Posted May 25, 2008 А Сухогруз существует? На этом самолете я не нашел.А должен быть, это же УБ. Ой! А что там делают бомбы и УР! Только сейчас обратил внимание!!! :) Это не Су-24М, а Су-24МР:) Это тогда не Домна.Ну значит точно выставка... закончилась. А как распознали? [sIGPIC][/sIGPIC]
pabel89 Posted May 25, 2008 Posted May 25, 2008 Что там распознавать: под брюхом висит станция радиотехнической разведки "Тангаж", носовой конус не спутать, справо по полету радиопрозрачная панель станции - Штык. Сам конус не открывается как у Су-24М влево, а снимается носовая часть конуса вместе с антеннами АФС "Пион" и ПВД. Горбатый патрубок на гаргроте ВВР (воздухо-воздушный радиатор).:surprise::surprise::surprise: это какие нервы надо иметь, чтобы так летать: [sIGPIC][/sIGPIC]
pabel89 Posted May 25, 2008 Posted May 25, 2008 А на УБ не ставилось?Вроде там оборудование, как на Су-25, без изменений. [sIGPIC][/sIGPIC]
DimKo Posted May 25, 2008 Posted May 25, 2008 На Су-25Т вертикальное оперение по геометрии и конструкции унифицировано с самолетом Су-25УБ. В хвостовой части основания киля установлены контейнер с антеннами системы радиоэлектронной борьбы "Иртыш" и станцией активных помех в ИК-диапазоне волн "Сухогруз", а также система ИК-трассеров и патронов радиопомех, предназначенные для защиты самолета от поражения ракетами с тепловыми и радиолокационными головками самонаведения... На УБ "Сухогруз" отсутствует. [sIGPIC][/sIGPIC]
DimKo Posted May 25, 2008 Posted May 25, 2008 Ich подскажите как в таком формате выкладывать фото? [sIGPIC][/sIGPIC]
DimKo Posted May 25, 2008 Posted May 25, 2008 О планере Су-25. Одноместный самолет-штурмовик Су-25Т разработан на основе аэродинамической компоновки двухместного учебно-боевого самолета Су-25УБ, в конструкцию планера и самолетных систем которого уже были внесены существенные изменения, отвечающие возросшим требованиям к боевой живучести и эксплуатационной технологичности. Поэтому конструктивная преемственность по планеру и самолетным системам с самолетом Су-25УБ составляет 85...90%. Фюзеляж самолета Су-25Т отличается от базового варианта Су-25УБ прежде всего тем, что на месте кабины второго летчика находится дополнительный мягкий топливный бак , а над баком - отсек для радиоэлектронного оборудования. Для размещения новой оптической прицельной системы "Шквал" носовую часть фюзеляжа пришлось несколько удлинить и расширить. Из компоновочных соображений пушечная установ-ка была перенесена под топливный бак и имеет смещение от оси симметрии вправо на 273 мм. Все освободившееся пространство под первой кабиной заняла аппаратура прицельного комплекса "Шквал". Средняя часть фюзеляжа и воздухозаборники двигателей полностью унифицированы с Су-25УБ. В хвостовой части фюзеляжа установлен дополнительный мягкий топливный бак, размещено новое электрооборудование, система автоматического управления (САУ) и другие самолетные и радиотехнические системы. Гондолы двигателей доработаны под установку новой модификации двигателя Р-95Ш - Р-195. [sIGPIC][/sIGPIC]
pabel89 Posted May 25, 2008 Posted May 25, 2008 Я подумал, что на фото какой-нибудь Су-25УТ :) Омуль можно на Су-25 вещать?Интересно, а что у него под брюхом? [sIGPIC][/sIGPIC]
pabel89 Posted May 25, 2008 Posted May 25, 2008 Фото с другого ракурса, но передняя часть контейнера зачехлена.Похоже на РЛС "Копьё".Этот контейнер хотели вешать под Су-39(25ТМ) для применения Р-77. Итого: внешне - Су-25УБ, Шквала нет, ВПУ, блоки АСО на старом месте, ИК-генератора нет, сборная солянка под крыльями.Либо это читерство (хотя откуда у УБ точка подвески под брюхом), либо опытный образец, который зачем-то вытащили и отдали на растерзание 1С. 1 [sIGPIC][/sIGPIC]
Veter Posted May 25, 2008 Posted May 25, 2008 Больно мне эта фотка нравится :) 2 http://rusfalcons.ru 20=RF=Veter in online :pilotfly: i7 4790k 4.0@4.5\16gb1600@2133\ msi z87 gd-65 gaming\2x ssd240 raid 0\hdd-2tb\gigabyte gtx780ti oc\lg 42lm640t\asus vg248qe\track ir 5pro\logitech g940\
Veter Posted May 25, 2008 Posted May 25, 2008 и эти http://rusfalcons.ru 20=RF=Veter in online :pilotfly: i7 4790k 4.0@4.5\16gb1600@2133\ msi z87 gd-65 gaming\2x ssd240 raid 0\hdd-2tb\gigabyte gtx780ti oc\lg 42lm640t\asus vg248qe\track ir 5pro\logitech g940\
Over_G Posted May 25, 2008 Posted May 25, 2008 Вот вам, господа, настоящий красавец, а то всё свистки да краснозвёздые. P.S. Я просто обожаю этот аэроплан! 2
451 Беркут Posted May 25, 2008 Posted May 25, 2008 Ах, "Илья Муромец"... самолёт легенда. :thumbup: Будьте критичны к своим убеждениям. Слава Україні. Жыве Беларусь.
WR259Leonid Posted May 25, 2008 Posted May 25, 2008 Вот несколько из мих сборок...:joystick: 3-я картинка из сплинтер целла? 8831px.ru ну и vfat, конечно же)
Uhu2 Posted May 26, 2008 Posted May 26, 2008 Теперь я :) Наши возможности ограничены только нашей фантазией!

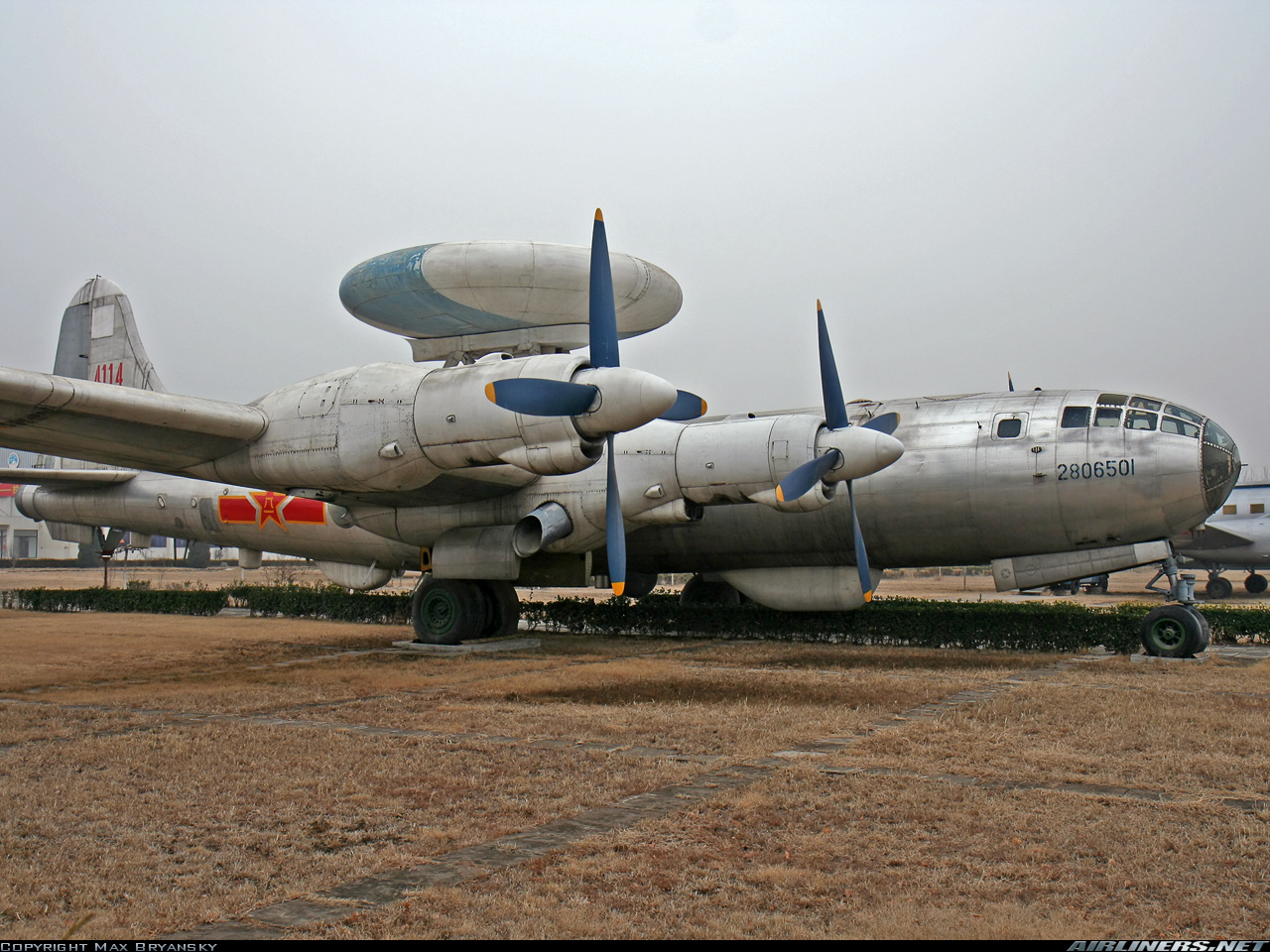

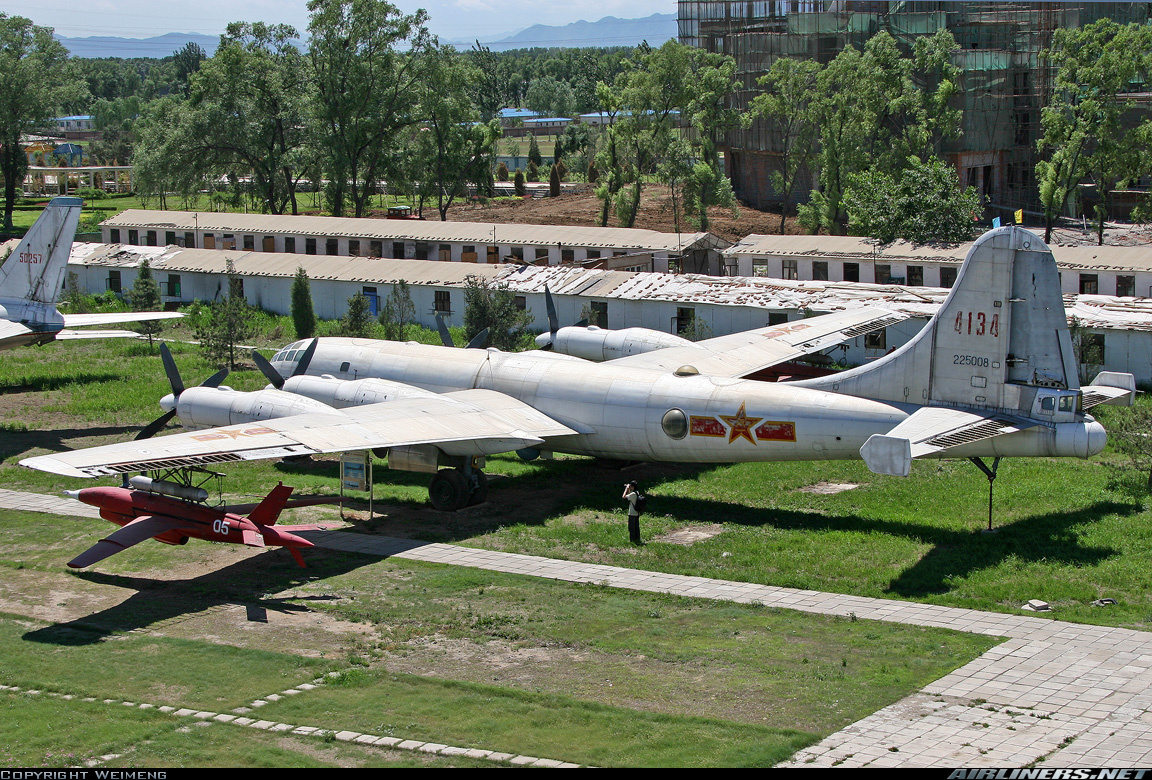

Uhu2 Posted May 26, 2008 Posted May 26, 2008 Теперь немного экзотики Китайские Ту-4 Наши возможности ограничены только нашей фантазией!

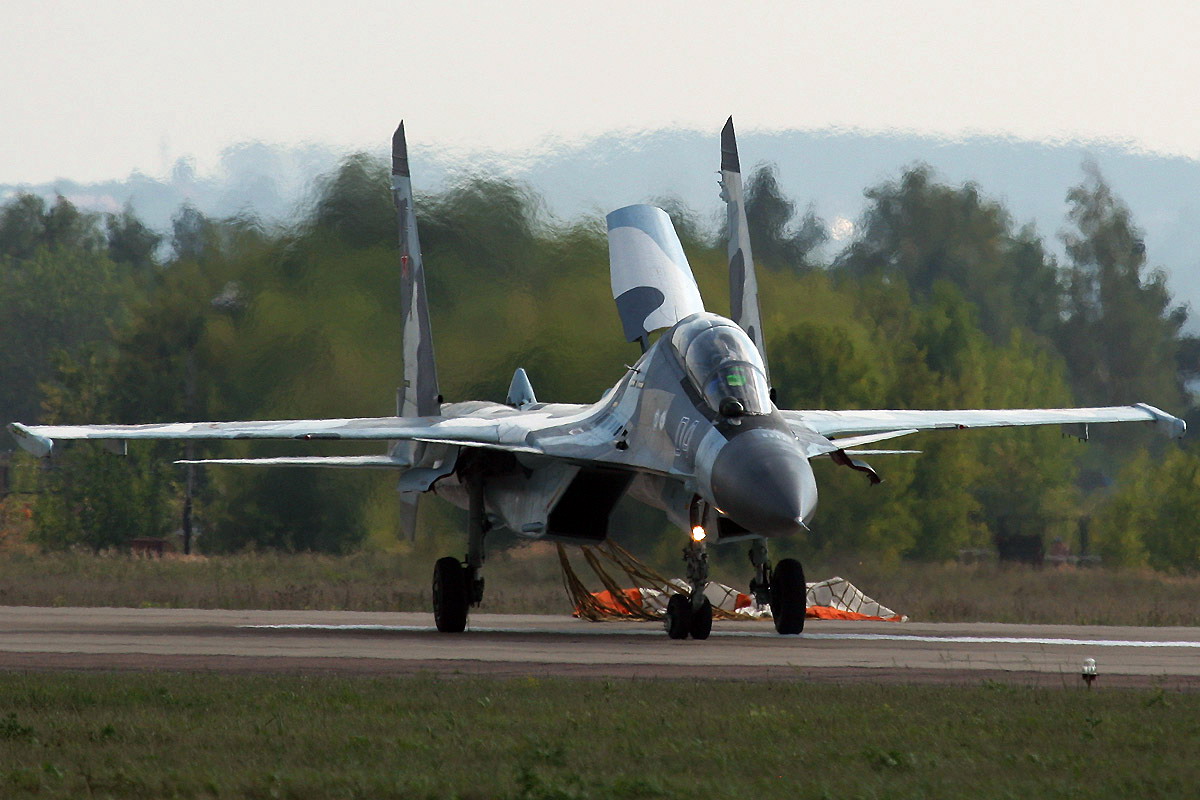

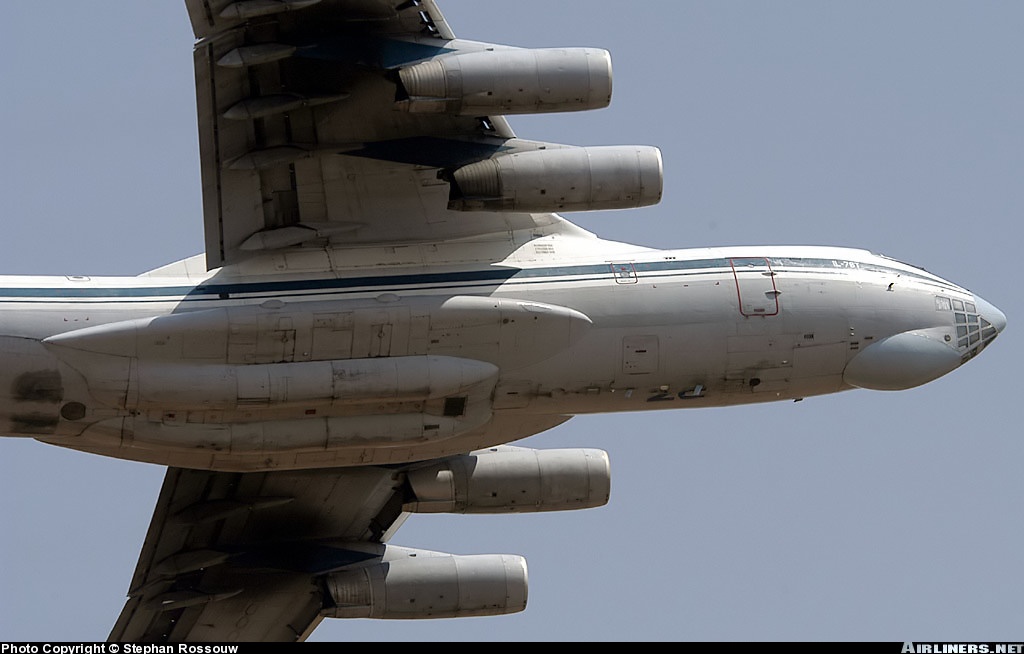

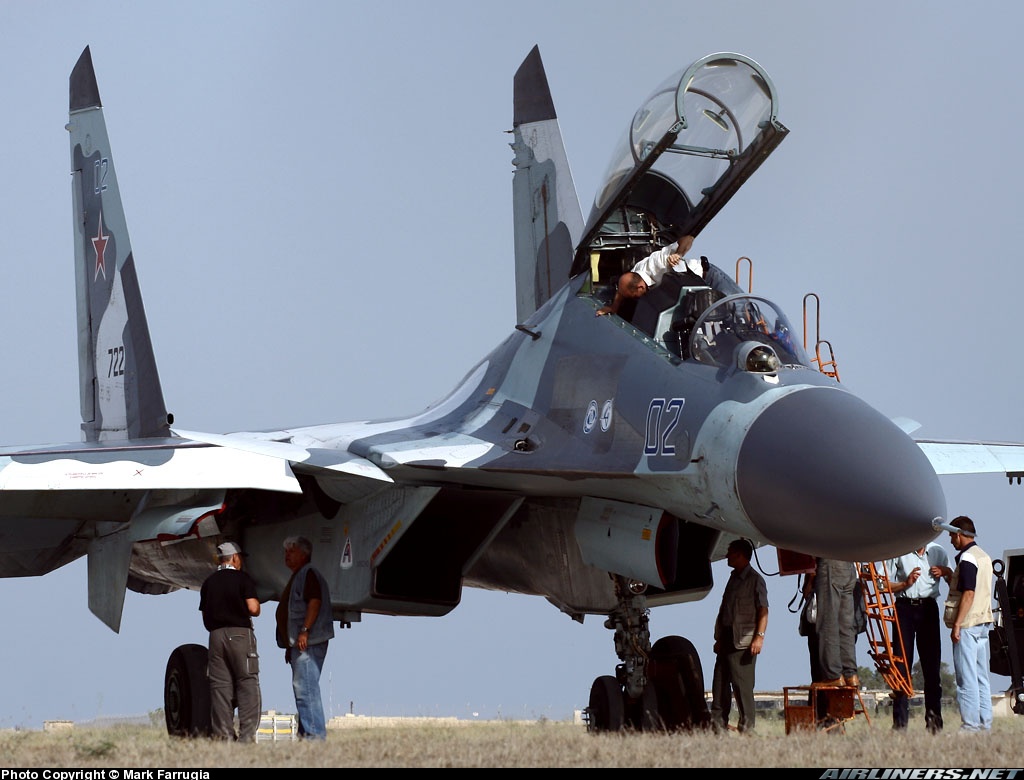

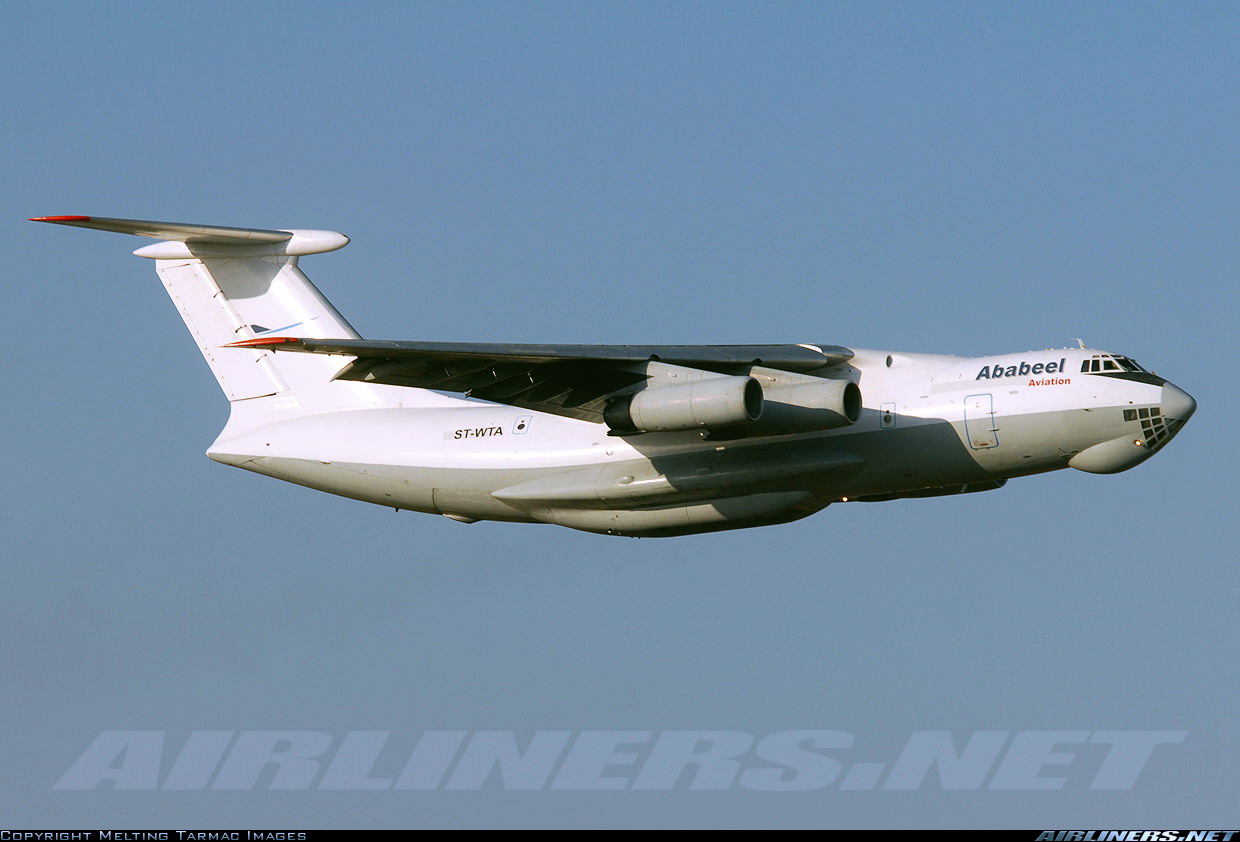

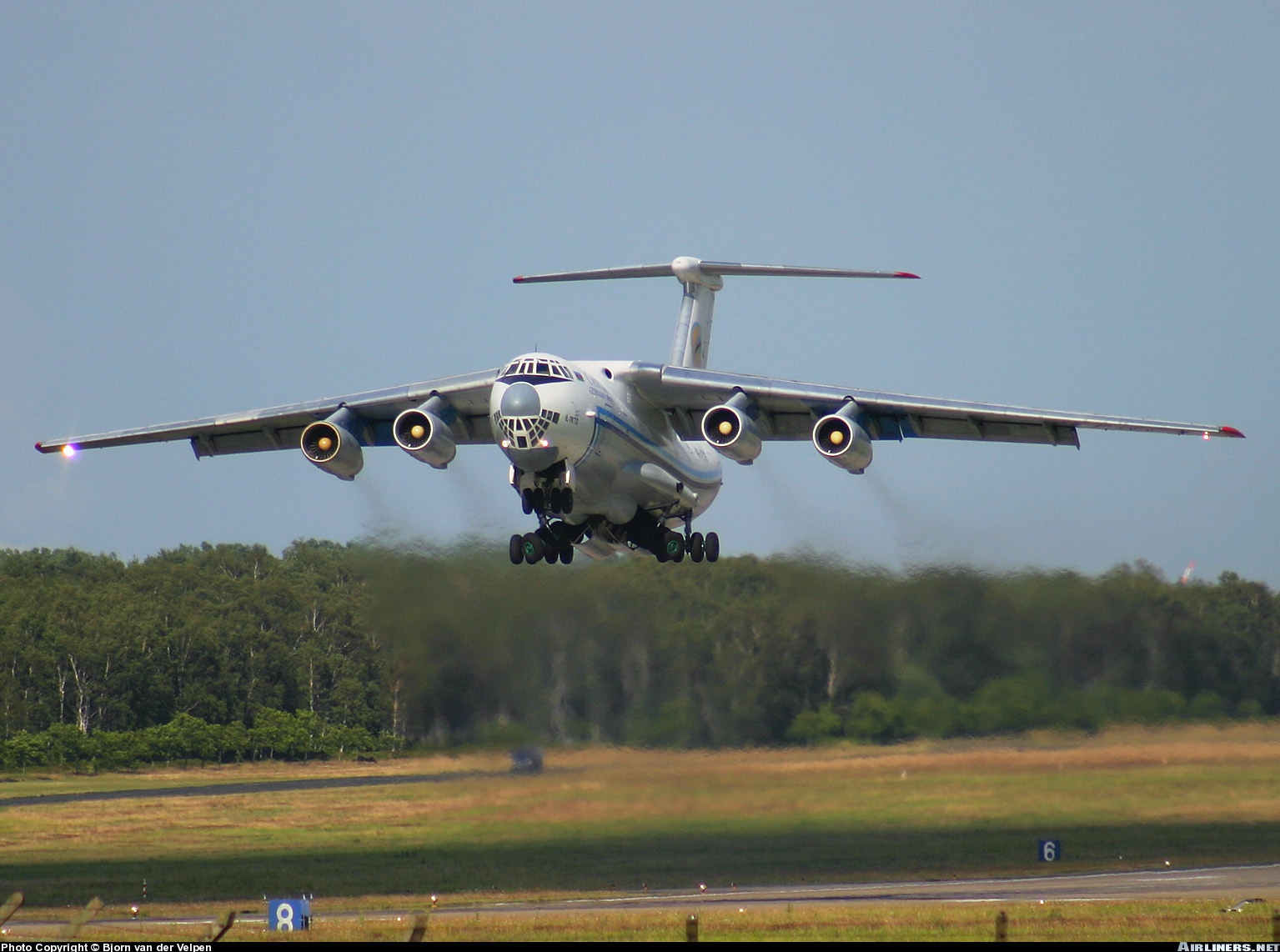

Uhu2 Posted May 26, 2008 Posted May 26, 2008 что за Сушка?Су-35УБ? Честно говоря не вкурсе...Когда качал с AIRLINERS были разные подписи к фоткам-МКИ,МКК,МКМ.Кто бы просветил?:helpsmilie: Глядя на Ил-76,вспоминаю годы службы в СЗГВ (г. Кедайняй ЛитССР (Литовской Республики)).600-й полк ВТА,годы службы 1990-1992 осенник.Эх,время бежит...:cry: 1 Наши возможности ограничены только нашей фантазией!
