Таблицы виражей самолётов DCS

[totmacher]

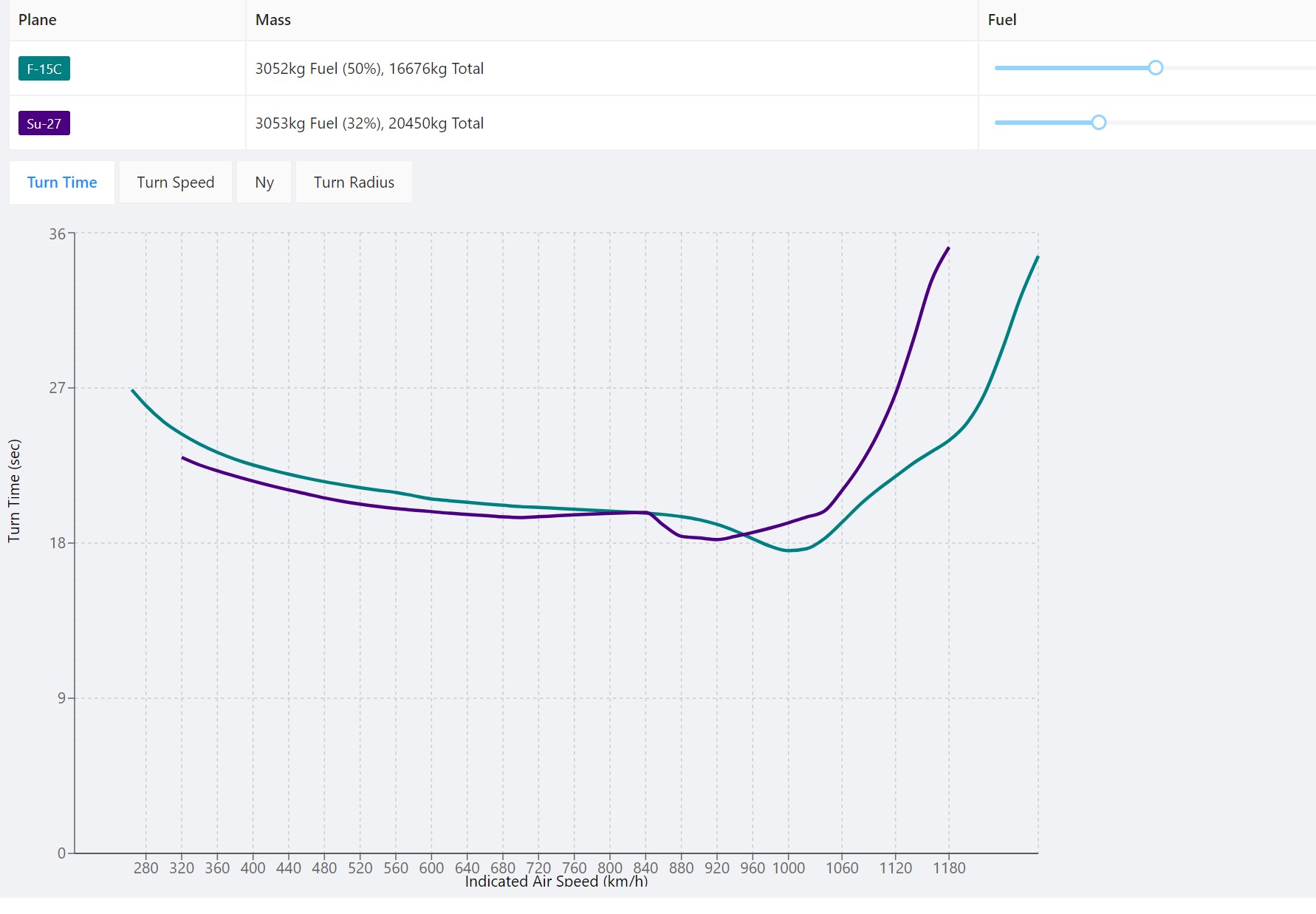

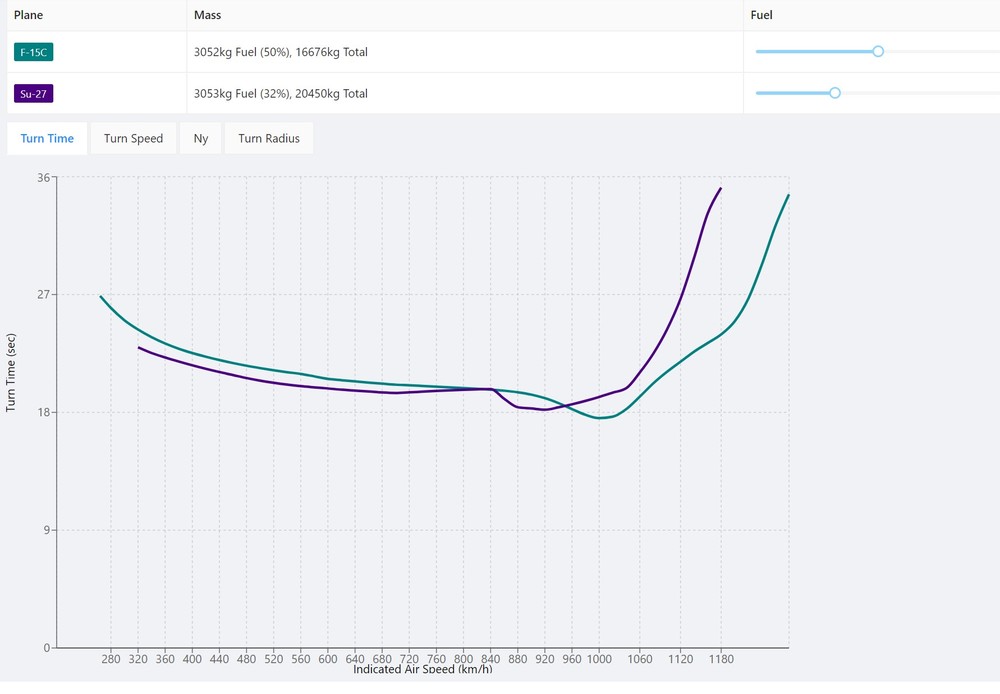

За время бесплатного месяца намерил данные по виражам почти всех самолётов. Сейчас руки дошли сделать страничку для отображения этих данных и их сравнения. Там всё просто, выбираем самолёт для добавления в графики. Ползунком если надо меняем кол-во топлива. По известным формулам пересчитывается в соответствующее значение Ny, а по ней и остальные данные виража. Изначально все самолёты мерились с 50% топлива, высота 1000м.



По идее туда прямо в базу можно будет добавить и известные графики по виражам из технической литературы и сравнивать наглядно.



UPD 05.09.2020

Допиленная версия теперь лежит вот тут:

https://dcs.silver.ru/



Из нового:

1) Добавил данные по Л-39, Миг-15, F-86F

2) Добавил много каким ЛА данные по виражу с закрылками

3) Добавил графики по УА, Крену, Положению закрылок

4) Добавил возможность сохранения графика в .png формате

5) Добавил выбор отображения скорости km/h, kts, IAS, TAS, Mach

6) Добавил возможность масштаба



UPD 29.12.2020

1) Добавил самолёты WW2

2) Добавил штурмовики

3) Разбил по категориям

3) Чего-то там ещё добавил, уже не помню всего



UPD 10.01.2021
Чуть лучше вираж стал у JF-17
https://dcs.silver.ru/18,48



Улучшили вираж F-16
https://dcs.silver.ru/8,53



Хорошо так улучшили у Хорнета
https://dcs.silver.ru/2,56

И кстати, кого интересовало, поворот сопел помогает на малых скоростях
https://dcs.silver.ru/55,56



У остальных вроде ничего не изменилось. У свистков то точно, остальные не все тестил.
Если разница и есть то минимальная
https://dcs.silver.ru/23,58



UPD 10.05.2021

Сравнение самолётов со снятыми пилонами

FA-18C_hornet

https://dcs.silver.ru/65,64

F-16C_50

https://dcs.silver.ru/66,53



UPD: 19.06.2021



Версия 2.7.2.7910:

Чуть улучшен у F-16C_50
https://dcs.silver.ru/69,53
https://dcs.silver.ru/70,66



Чуть похуже у JF-17 на малых скоростях
https://dcs.silver.ru/72,48

FA-18C_hornet что то чуть порезали на больших скоростях
https://dcs.silver.ru/71,65

https://dcs.silver.ru/73,64



UPD: 19.09.2021

Версия 2.7.6.12852:
Изменения у F-16C_50
https://dcs.silver.ru/70,77,76,69



UPD: 22.09.2021

Правки в интерфейсе, более корректный пересчёт и отображение в имперских единицах измерения.

UPD: 26.10.2021

1) Добавлены другие высоты с тестами

2) Оцифрованы некоторые известные графики виражей и показаны в сравнении с аналогичными данными в игре

3) добавлены новые данные по виражу у F-14B и F-14A-135-GR
https://dcs.silver.ru/Diagram/F14B



UPD: 27.10.2021
Добавлен F/A-18c в сравнении со скудными имеющимися данными по виражу для него. За сами собранные данные большое спасибо @HDpilot

https://dcs.silver.ru/Diagram/Fa18c


UPD: 28.10.2021

Добавлена тёмная тема

UPD: 15.11.2021
Добавлен Миг-21БИС на "чрезвычайном форсаже"
https://dcs.silver.ru/74,101,turnrate


Добавлен F-14B на стероидах полностью выпущенных закрылках
https://dcs.silver.ru/99,100,turnrate

Добавлено сравнение Mirage-2000С с реальным графиком
https://dcs.silver.ru/103,104,turnrate

UPD: 29.11.2021

Добавлено ещё одно сравнение F/A-18c с реальным графиком
https://dcs.silver.ru/Diagram/Fa18c_2
Также ещё одно сравнение Миг-29 уже графиком из немецкой документации
https://dcs.silver.ru/Diagram/Mig29_2

Ну и обновились данные по Харриеру.
https://dcs.silver.ru/History/29.11.2021



Edited November 29, 2021 by totmacher
Изменения

[Chizh]

Было бы правильнее замерять их с одинаковой массой топлива.

[Velik]

Отличная идея

[totmacher]

Было бы правильнее замерять их с одинаковой массой топлива.



Так ползунками можно выставить любую массу топлива. Например рассчитать на 5 и 10 мин полёта на форсаже и т.д.

[Chizh]

Так ползунками можно выставить любую массу топлива. Например рассчитать на 5 и 10 мин полёта на форсаже и т.д.

У меня не работает. Показывает пустую рамку. Браузеры Chrom и Edge.

[totmacher]

У меня не работает. Показывает пустую рамку. Браузеры Chrom и Edge.



Андрей, надо в верху где Plane: написано в выпадающем списке добавлять необходимые самолёты (Если сразу все вывести то будет каша). Позже сделаю что бы добавление более очевидным.

[FenechkA]

У меня не работает. Показывает пустую рамку. Браузеры Chrom и Edge.

так самолет то выбрал ? :)

без него да, путая рамка.

[Chizh]

Ага, спасибо. Втупил.

При одинаковой массе топлива Су-27 имеет некоторое преимущество над F-15.

[Vyacheslav]

Офигенно.

[BBCRF]

За время бесплатного месяца намерил данные по виражам почти всех самолётов. Сейчас руки дошли сделать страничку для отображения этих данных и их сравнения. Там всё просто, выбираем самолёт для добавления в графики. Ползунком если надо меняем кол-во топлива. По известным формулам пересчитывается в соответствующее значение Ny, а по ней и остальные данные виража. Изначально все самолёты мерились с 50% топлива, высота 1000м.



По идее туда прямо в базу можно будет добавить и известные графики по виражам из технической литературы и сравнивать наглядно.



http://f0465504.xsph.ru/



Су-27 в Игре самолет на 300 слишним кг тяжелее реального. Сравни для основных заправок 5090 кг для Су-27 и 100% для F-15

Edited August 28, 2020 by BBCRF

[totmacher]

Сравни для основных заправок 5090 кг для Су-27 и 100% для F-15

Да Вы, как вижу, больше писатель, чем читатель :music_whistling:

[BBCRF]

Да Вы, как вижу, больше писатель, чем читатель :music_whistling:

Я понял что ты сравнивал по 50% топлива.Но графики для Су-27 рисуются либо от основной заправки либо 50% от основной. Для F-15 я думаю по такому же принципу

[totmacher]

Я понял что ты сравнивал по 50% топлива.Но графики для Су-27 рисуются либо от основной заправки либо 50% от основной. Для F-15 я думаю по такому же принципу

Ну вот и я про то же :) Там есть ползунки, у каждого самолёта. Можешь САМ выставить кол-во топлива, которое считаешь нужным или правильным.

[ICS_Vortex]

За время бесплатного месяца намерил данные по виражам почти всех самолётов. Сейчас руки дошли сделать страничку для отображения этих данных и их сравнения. Там всё просто, выбираем самолёт для добавления в графики. Ползунком если надо меняем кол-во топлива. По известным формулам пересчитывается в соответствующее значение Ny, а по ней и остальные данные виража. Изначально все самолёты мерились с 50% топлива, высота 1000м.



По идее туда прямо в базу можно будет добавить и известные графики по виражам из технической литературы и сравнивать наглядно.



http://f0465504.xsph.ru/





Сайт сам делал?

Вижу, вроде как React SPA...favicon и React Dev Tools выдали :D

[Chizh]

Су-27 в Игре самолет на 300 слишним кг тяжелее реального.

Желательно как-то аргументировать заявление.

[Vyacheslav]

Желательно как-то аргументировать заявление.



Да это уже общеизвестный факт о завышении массы Су-27

[Chizh]

Да это уже общеизвестный факт о завышении массы Су-27

Нет.

[totmacher]

Сайт сам делал?

Вижу, вроде как React SPA...favicon и React Dev Tools выдали :D



Ну а на чём ещё :) Там на самом деле кода минимум, весь функционал в используемых библиотеках.

[BBCRF]

Желательно как-то аргументировать заявление.

Нормальная взлетная 22500кг, давай посчитаем 16308 кг (снаряженная) + 5244 кг топлива при y=0,785 далее 2 балки по 97,5 кг и 2х Р-27Р и 2х Р-73, итого 22463 кг,с учет еще доп балок получаем еще 450 кг. Теперь считаем игровой 17250кг + 5244 кг топлива 2хР-27Р и 2х Р-73. 17250+5244+506кг+210кг=23210кг. Итог имеем реальный с 4 ракетами и основной заправкой 22913кг и игровой 23210кг. Нормальная посадочная масса Су-27 17700кг, по логике ЕД у него должно остаться 450кг топлива что явно выглядит бредово,вот если брать что реальный самолет весит 16308 без балок то запас топлива еще нормальный

Edited August 30, 2020 by BBCRF

[ICS_Vortex]

Ну а на чём ещё :) Там на самом деле кода минимум, весь функционал в используемых библиотеках.



Ну вариантов море, 5 как минимум. Angular, React, Vue...

Jquery :D

Native JS:smartass:



А что за либа для рисовки графиков?

Данные тянешь с какого то API или ...? Мне немножко влом было ковырять через Dev Tools. Лучше спросить

Edited August 30, 2020 by ICS_Vortex

[totmacher]

Ну вариантов море, 5 как минимум. Angular, React, Vue...

Jquery :D

Native JS:smartass:

Ну, я имел ввиду инструменты для быстрой разработки. Их два всего ИМХО React и Vue. Под реакт выбор либ побольше.



А что за либа для рисовки графиков?

Данные тянешь с какого то API или ...? Мне немножко влом было ковырять через Dev Tools. Лучше спросить



Либа Recharts

https://recharts.org/en-US/



UI

https://ant.design/



Данных там, как таковых, не много. У каждого самолёта намерял с шагом 20км/ч. Так что обычные JSON данные. Чуть позже обновлю данные, там любопытно что F/A-18c и JF-17 оказывается а закрылках лучше виражат.

[ICS_Vortex]

Ну, я имел ввиду инструменты для быстрой разработки. Их два всего ИМХО React и Vue. Под реакт выбор либ побольше.







Либа Recharts

https://recharts.org/en-US/



UI

https://ant.design/



Данных там, как таковых, не много. У каждого самолёта намерял с шагом 20км/ч. Так что обычные JSON данные. Чуть позже обновлю данные, там любопытно что F/A-18c и JF-17 оказывается а закрылках лучше виражат.



Понятно...видимо из DCS-а экспортом данные тянешь в JSON )))

[totmacher]

Понятно...видимо из DCS-а экспортом данные тянешь в JSON )))



А, нет, я думаю в DCS таких данных и нет. Всё измеряется (написанным ручками ещё для старого ил-2) автопилотом виража. Он всё делает сам а реалтайме так сказать. :music_whistling:

[ICS_Vortex]

А, нет, я думаю в DCS таких данных и нет. Всё измеряется (написанным ручками ещё для старого ил-2) автопилотом виража. Он всё делает сам а реалтайме так сказать. :music_whistling:



Ну автопилот то все равно наверное написан на ЛУА и выполняется в среде Export.

[totmacher]

Ну автопилот то все равно наверное написан на ЛУА и выполняется в среде Export.

Да, конечно, всё в согласно документированным функциям и согласно законодательству :)
