Recommended Posts

Posted
Это все прошлогодние учения. :)

В 2013 году не замечал, чтобы над городом летали большие группы вертолетов. Скажу больше — ни одного военного вертолета не видел.

Posted
Сушки смотрю ракетами обвешаны,да с "Хибинами"

Су-27 с "Хибинами" ??

"Платон мне друг, но ИСТИНА ДОРОЖЕ":smartass:

  • ED Team
Posted

А почему не Сорбция?

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

Posted
А почему не Сорбция?

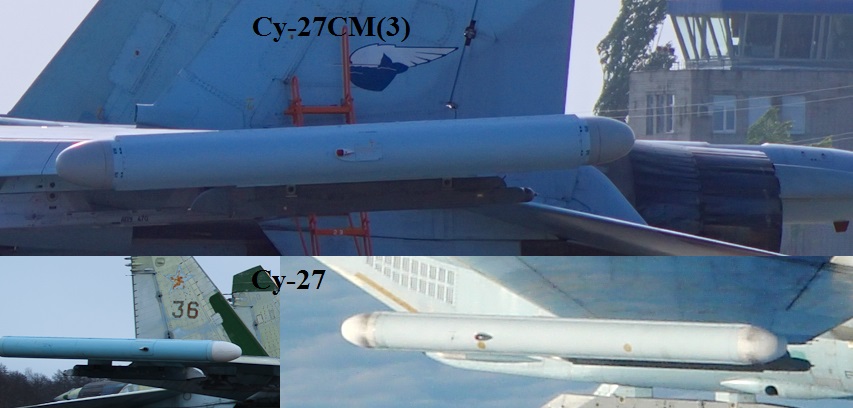

Контейнеры РЭБ на Су-27 и Су-27СМ(3) имеют внешние отличия.

Для сравнения:

http://img-fotki.yandex.ru/get/9755/176744788.8/0_d02f2_1ec60f7e_orig

http://img-fotki.yandex.ru/get/9753/176744788.a/0_d23d6_84afd595_orig



На Су-27СМ подвесных станций РЭБ вообще не было замечено, но на Су-27СМ(3) они есть, и очень сомнительно, что это обычная "Сорбция".

  • ED Team
Posted
Контейнеры РЭБ на Су-27 и Су-27СМ(3) имеют внешние отличия.

Для сравнения:

http://img-fotki.yandex.ru/get/9755/176744788.8/0_d02f2_1ec60f7e_orig

http://img-fotki.yandex.ru/get/9753/176744788.a/0_d23d6_84afd595_orig



На Су-27СМ подвесных станций РЭБ вообще не было замечено, но на Су-27СМ(3) они есть, и очень сомнительно, что это обычная "Сорбция".

Какие отличия?

Оба похожи на Сорбцию.

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

Posted

Так, между прочим- "Хибины" ("Урал", "Карпаты") - бортовой комплекс обороны, а "Сорбция" ("Гардения", "Азалия")- станция постановки помех.

  • ED Team
Posted
Так, между прочим- "Хибины" ("Урал", "Карпаты") - бортовой комплекс обороны, а "Сорбция" ("Гардения", "Азалия")- станция постановки помех.

САП Сорбция может входить в БКО Хибины?

Какая САП в Хибинах?

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

Posted
САП Сорбция может входить в БКО Хибины?

Какая САП в Хибинах?



Это в особый отдел :music_whistling:

  • ED Team
Posted (edited)

Интересная инфа.



Бен-Ицхак, с Сорбцией-С, Смальта действительно фигурирует. В варианте групповой защиты. В это случае Сорбции кроме работы в индивидуальном режиме переизлучают сигналы на Смальту, та их ретранслирует со всякими помехами и т.п. Разных Смальт было много, причем Смальта-У и Смальта-ПГ новые варианты, а не модернизации. С Сорбциями работает Смальта-СК



У нас я так понял, все могут использоваться для индивидуальной защиты. А при их объединении или дополнении для индивидуально-взаимной.



В общем, вначале была система Ятаган Л190 в которую входили САП Л005-С и станции групповой защиты (одна на 6-9 самолетов) Л001-С (переделанная вертолетная Смальта-В) Это первый вариант, разработка которого началась в 1978г. Ну что там дальше делали, не знаю, но нынешние станции, судя по фоткам совсем другое. Тем не менее, все равно старье



Хибины это тоже система индивидуальной и индивидуально-взаимной защиты. В общем, то этих Хибин тоже не мало делалось: 10В, М6, М10, 60. Первый комплекс радиоэлектронного подавления Хибины Л175В при СССР разрабатывался а полетные испытания в 1995 г. Есть экспортный вариант Л175ВЭ. На первых серийные Су-34 ставили Л175М, а с борта 06 уже Л265



У Хибин был вариант 4 контейнерного наращиваемого состава, как альтернатива постановщику помех с КРЭП Кавказ



Еще КНИРТИ КС 418 и КС 418Э, САП-518 – ну эту вроде для Индии делали, но израильские оказались лучше



ЦНИРТИ



Л280 Омуль (МПС-410) система радиопротиводействия для зашиты самолетов фронтовой авиации (семейства Су) как индивидуальной, так и индивидуально-взаимной



Гардения 1ФУЭ – станция помех индивидуально-взаимной защиты самолетов фронтовой авиации.



МСП 418К – малогабаритная станция помех, предназначенная для защиты самолетов семейства МИГ-29



Есть еще и белорусские Талисманы и Сателлиты. На казахских Су-27 они стоят

http://waronline.org/fora/index.php?threads/%D0%A0%D0%AD%D0%91-%D0%B8-%D0%B4%D1%80%D1%83%D0%B3%D0%B8%D0%B5-%D1%81%D1%80%D0%B5%D0%B4%D1%81%D1%82%D0%B2%D0%B0-%D1%81%D0%B0%D0%BC%D0%BE%D0%B7%D0%B0%D1%89%D0%B8%D1%82%D1%8B-%D0%B0%D0%B2%D0%B8%D0%B0%D1%86%D0%B8%D0%B8.1134/page-2#post-89015





С самолета № 08-01 все Су-27 могли нести контейнеры с помеховыми станциями Л005-С «Сорбция-С», а с № 12-01 и Л001-С «Смальта-СК».

http://www.uhlib.ru/transport_i_aviacija/aiv_plyus_f_15_i_su_27_istorija_sozdanija_primenenija_i_sravnitelnyi_analiz/p17.php



Надо найти фотки контейнеров Сорбции-С и Смальты-СК.

Edited by Chizh

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

Posted
А почему не Сорбция?



На Су27СМ3 именно "Хибины". По функционалу они такие же как на Су34, но имею внешние различия (на Су34 они модернизированы, с наплывами, дабы на СЗ и потолке не переходили во флаттер.)

  • ED Team
Posted
На Су27СМ3 именно "Хибины".

Источник?

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

Posted
Источник?



Вот комментарий под фото Су27СМ3 из Крымска






Редкие кадры с Сорбцией



это не сорбция...



Не могу понять, почему не Сорбция..



потому что Хибины...



Данила, абсолютно идентичные функционально, но разные внешне... У 34х они модернизированы, с наплывами, дабы на СЗ и потолке не переходили во флаттер... А на СМе стоят они же, только "недоработанные" и "недоиспытанные"...



http://vk.com/fave?z=photo-16604023_315344628%2Fliked9014095



Судя по профиль,товарищ как раз служит в Крымске

  • ED Team
Posted

Ну если Хибины это не САП, то странно что профессионал так называет контейнеры.

Ссылка комментарии к фото не показывает.

Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу

Posted
Ну если Хибины это не САП, то странно что профессионал так называет контейнеры.

Видимо имелось ввиду обобщенное название комплекса.

Ссылка комментарии к фото не показывает.

Сделал скриншот

0_8b99f_4b8fc062_orig

Posted
На веб-сайте московской модельно-макетной фирмы "Гильдия макетчиков" появились фотографии изготовленного данной компанией полноразмерного демонстрационного макета перспективного российского авиационного подвесного контейнера целеуказания Т220/Э. Контейнер разработан ОАО «Научно-производственная корпорация «Системы прецизионного приборостроения» (ОАО «НПК «СПП») и по известным данным, предназначается для оснащения самолетов МиГ-29СМТ, МиГ-29М/М2 (МиГ-35) и Су-35С. Сообщается, что контейнер имеет длину 2,4 м и диаметр 0,37 м.



http://bmpd.livejournal.com/837249.html

"Платон мне друг, но ИСТИНА ДОРОЖЕ":smartass:

Posted

Этому макету уже год, если не больше.

"Я ошеломлён, но думаю об этом другими словами", - некий гражданин

Ноет котик, ноет кротик,



Ноет в небе самолетик,

Ноют клумбы и кусты -

Ноют все. Поной и ты.

Posted (edited)

жаль, более подробных фоток головы нет



зы: описание на сайте кто-нибудь читал ? :D модельщики жгут :D



По заказу компании ОАО "НПК СПП" нами была изготовлена модель самонаводящейся подвесной авиационной бомбы Т220/э. Макет предназначен для экспонирования на отраслевых выставках и для работы с заказчиками. Изготовленная модель является полномашстабной копией оригинала. Длина модели 2,4 метра, основной диаметр 370 миллиметров. Модель имеет каркас, на котором закреплены детали, большая часть которых изготовлена из пластика, крепежные элементы выполнены из металла, для достоверности и повышения прочности изделия. Макет покрашен специальной износостойкой краской «шпицхекер».Модель укомплектована контейнером для транспортировки и специальными демонстрационными подставками.



к слову, в описании ничего не говорится про то, что макет оснащен поворотными механизмами. поэтому, наверное, можно судить, что на миг-29к/куб летали таки реальные образцы, а не макет

Edited by ZHeN

[sIGPIC][/sIGPIC]
