Создание блока ввода данных CDU и подобных иму устройств с помощью Arduino

[topperr]

Посмотрел на форуме, похожие темы есть, но на базе Arduino не нашёл. Данную тему создаю для того, чтобы знающие люди выкладывали свои идеи, решения, делились советами. Сам в этом деле новичок, и хочу собрать в одном месте все идеи и советы. Есть огромное желание собрать блок ввода данных CDU для А-10С, но нет опыта.

Очень понравилась работа в данном направлении у agrasyuk

Было бы здорово, если бы поделились своими наработками, ссылками на схемы, где покупали и т.п.



P.S. Вспоминаю, как делал себе Трэкир, с помощью коллективного ума собрал, сейчас нарадоваться не могу :) Давайте вместе собирать всякие плюшки для более глубокого погружения в мир авиа симуляторов.

[TGR]

Посмотрел на форуме, похожие темы есть, но на базе Arduino не нашёл. Данную тему создаю для того, чтобы знающие люди выкладывали свои идеи, решения, делились советами. Сам в этом деле новичок, и хочу собрать в одном месте все идеи и советы. Есть огромное желание собрать блок ввода данных CDU для А-10С, но нет опыта.

Очень понравилась работа в данном направлении у agrasyuk

Было бы здорово, если бы поделились своими наработками, ссылками на схемы, где покупали и т.п.



P.S. Вспоминаю, как делал себе Трэкир, с помощью коллективного ума собрал, сейчас нарадоваться не могу :) Давайте вместе собирать всякие плюшки для более глубокого погружения в мир авиа симуляторов.

Согласен. Лови пару плюшек, может пригодятся.

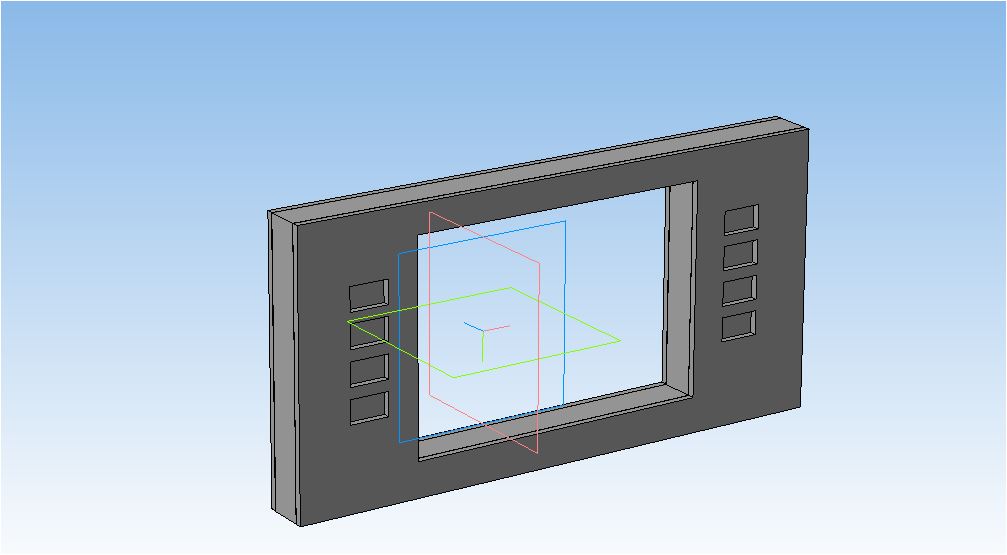

Клаву СДУ хочу с оргстекла слепить в коробочке. Вот накидал в компасе.

панельки.rar

[JackFrost]

если для идеи - то вот FMC B738 NG

[topperr]

Согласен. Лови пару плюшек, может пригодятся.

Клаву СДУ хочу с оргстекла слепить в коробочке. Вот накидал в компасе.



Вот и чудненько! Пошёл пополняться сундучок знаний:thumbup:

Я тоже хочу сделать отдельной коробкой, кнопками разжился, осталось изготовить круглые кнопки. Брать буду от клавы



И ещё с подсветкой что-то думать надо.

А Вы из двух блоков делаете? И где брали размеры кнопок, и самого модуля CDU?

Edited December 15, 2015 by topperr

[topperr]

если для идеи - то вот FMC B738 NG



Дааа! Сколько же рукастых и грамотных людей! Белой завистью завидую. Вот точно такой же, но для А-10С хочу собрать. И кнопки наверное надо будет делать тоже из оргстекла, от клавы наверное не подойдут, с реализацией подсветки проблемы будут.

[agrasyuk]

мне казалось что вопрос в основном по электронике и именно ардунио. в другом треде ответили специалисты посильнее меня. могу только подсказать ссылочку на DCS-BIOS: описание, обсуждение 1, обсуждение 2 (автор просил в треде описания не сорить). я черпаю все оттуда.



если интересуют механические чертежи то участник Lars проделал колосальную работу и выложил тут: http://forums.eagle.ru/showthread.php?t=150662

много станиц, найденые не точнсти он в итоге исправлял. ниже кроме трехмерных моделей он так же по просьбам некоторых выложил плоские в виде DXF файлов.



если нужна подсветка то кнопки естественно должны быть из прозрачного материала. я пытался делать из слоеного оргстекла, в итоге руками выпилил несколько мастер-деталей, изготовил и растиражировал силиконовые формы и заливаю прозрачную эпоксидную смолу (результаты в том же моем треде что приведен выше). с гравировкой символов без станка CNC будет трудно обойтись (я даже не представляю как, МБ покраска под трафарет...), и опять же, если уже такой серьезный размах то сам бог велел делать все устройство. кроме кнопок сам корпус руками будет ну очень не просто изготовить, с экраном или без.



но как вариант, если подсветкой кнопок можно пожертвовать,не строить реплику а ограничится простым кнопочным устройством ввода то из клавиаутры будет самое оно - пару лет назад распилил две маленькие клавиатурки на UFC панель, нарисовал и напечатал в фотоателье символы, разрезал, приклеил. результат в ссылочке что в подписи, вполне пригодно получилось КМК.





теперь имея полный комплект гравированных кнопок я подумывал о изготовлении новой силиконовой формы и отливки сразу полного комплекта кнопок с буквами под покраску.

[TGR]

Вот и чудненько! Пошёл пополняться сундучок знаний:thumbup:

Я тоже хочу сделать отдельной коробкой, кнопками разжился, осталось изготовить круглые кнопки. Брать буду от клавы



И ещё с подсветкой что-то думать надо.

А Вы из двух блоков делаете? И где брали размеры кнопок, и самого модуля CDU?

Я два блока буду делать, т.к. клава будет лежать на столе а второй блок будет приклеен на монитор вместо моей первой самоделки из картона))). Планирую сделать с оргстекла 2мм толщиной, а кнопки вырезать с оргстекла 4мм толщиной. Размеры брал с одного файлика. Буду дома, выложу сюда его. Плюс переднюю панель буду переделывать, что под ИЛС находится.

Edited December 16, 2015 by TGR

[Econ]

Arduino UNO, 3'6 ili9327, dcs-bios

[ame]

[/ame]



отсюда: http://www.avsim.su/forum/topic/138913-%D0%BA%D0%BE%D0%BA%D0%BF%D0%B8%D1%82-%D0%B3%D0%B0%D0%B4%D0%BA%D0%BE%D0%B3%D0%BE-%D1%83%D1%82%D0%B5%D0%BD%D0%BA%D0%B0-a-10c/

[novosib611]

Arduino UNO, 3'6 ili9327, dcs-bios



отсюда: http://www.avsim.su/forum/topic/138913-%D0%BA%D0%BE%D0%BA%D0%BF%D0%B8%D1%82-%D0%B3%D0%B0%D0%B4%D0%BA%D0%BE%D0%B3%D0%BE-%D1%83%D1%82%D0%B5%D0%BD%D0%BA%D0%B0-a-10c/

Класс :thumbup:

Хочу.

[USSR_Rik]

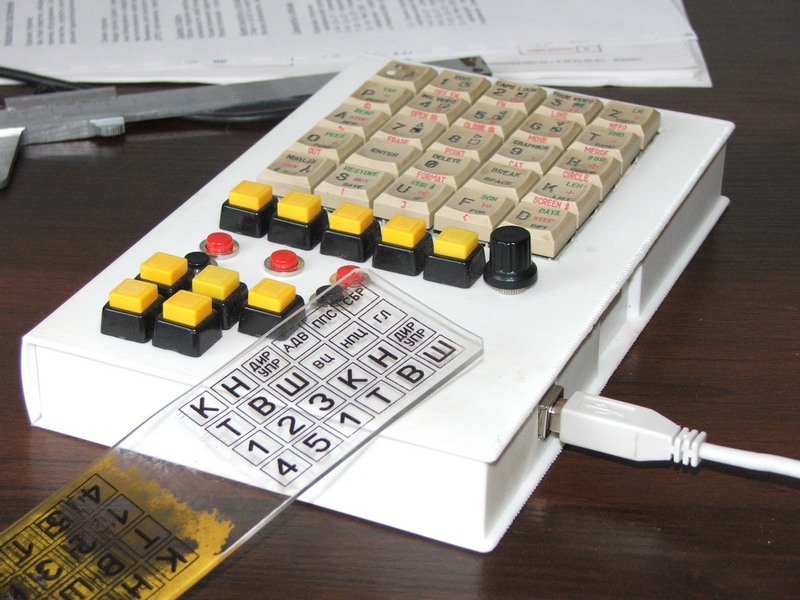

Как наносить надписи на кнопки, также известно как "лазерно-утюжная технология". На фото - моя панель для Ка-50, делал лет 7 назад (http://forums.eagle.ru/showpost.php?p=546304&postcount=741). Печатаем на плотной глянцевой бумаге (выбор бумаги - одна из самых важных тем) требуемые рисунки (не зеркалить!). Накладываем на обезжиренное оргстекло и прикатываем утюгом на среднем нагреве, с нагревом и временем прикатки придется сначала попрактиковаться. Потом после остывания бумагу просто отдираем и получаем вполне приличного качества рисунки. В тяжелых случаях бумага размачивается и отдирается под струей воды с мочалкой или зубной щеткой.



[TGR]

Как наносить надписи на кнопки, также известно как "лазерно-утюжная технология". На фото - моя панель для Ка-50, делал лет 7 назад (http://forums.eagle.ru/showpost.php?p=546304&postcount=741). Печатаем на плотной глянцевой бумаге (выбор бумаги - одна из самых важных тем) требуемые рисунки (не зеркалить!). Накладываем на обезжиренное оргстекло и прикатываем утюгом на среднем нагреве, с нагревом и временем прикатки придется сначала попрактиковаться. Потом после остывания бумагу просто отдираем и получаем вполне приличного качества рисунки. В тяжелых случаях бумага размачивается и отдирается под струей воды с мочалкой или зубной щеткой.



Блин. Столько форумов, столько тем, одно плохо - времени на это не хватает.

Я кстати думал почти так же сделать, только чуть по другому. Но теперь точно так же сделаю. Спасибо за совет.

[topperr]

Отлично! За сутки такая куча информации, класс!

[TGR]

Отлично! За сутки такая куча информации, класс!



И это очень хорошо. Было бы еще время...

И еще бы кто англоязычные форумы нам перевел в доступный язык. А то через гуглпереводчик еще более непонятно становится)))

Мне вот хочется еще приборов на второй экран вывести а как ума не дам. Хочу горизонт, обороты и прочую инфу с приборов.

Вообще заметил такое, что на рускоязычной части мало кто делится инфой по програмной части и по приборостроению. Всем денег плати. Я вот щас педальки дорисую трехоски под лазерную резку и тут планирую чертежи все выложить. А на них уже кто что хочет по мозгам. А вообще из расчета на ммджой и tle датчики они. Себестоимость резки от 2000 до 3000т.р. Будет и на подшипники и болты сгайками еще рублей 500-700

[topperr]

И это очень хорошо. Было бы еще время...

И еще бы кто англоязычные форумы нам перевел в доступный язык. А то через гуглпереводчик еще более непонятно становится)))

Мне вот хочется еще приборов на второй экран вывести а как ума не дам. Хочу горизонт, обороты и прочую инфу с приборов.

Вообще заметил такое, что на рускоязычной части мало кто делится инфой по програмной части и по приборостроению. Всем денег плати. Я вот щас педальки дорисую трехоски под лазерную резку и тут планирую чертежи все выложить. А на них уже кто что хочет по мозгам. А вообще из расчета на ммджой и tle датчики они. Себестоимость резки от 2000 до 3000т.р. Будет и на подшипники и болты сгайками еще рублей 500-700



С педалями я решил вопрос, из своего Сайтека 52 вытащил потенциометр твиста, и воткнул его в педали http://forums.eagle.ru/showthread.php?t=131993

Тоже пытался переводить англоязычные форумы - получается бред какой-то, ничего не понятно.

Да, хорошо будет, если здесь будут выкладывать и схемы, которые с помощью ЛУТ (лазерно-утюжная технология) изготовил, припаял всё то, что нужно (опять таки из комментариев выложившего схему) и получил счастье:)

Тема не совсем та, но выложу сюда схемку для ЛУТ трэкира, который делал себе





Использовал 3 ИК светодиода АЛ107Б и 3 резистора 1 Вт 33 Ом, но они греются, нужно сопротивление побольше, я думаю Ом 100. Всё это работает с программой FaceTrackNoir

[Econ]

Мне вот хочется еще приборов на второй экран вывести а как ума не дам. Хочу горизонт, обороты и прочую инфу с приборов.

Helios. Лучше всего, конечно, его использовать с тач-монитором, но можно и просто вытащить данные и по панелькам мышкой щелкать.

Бюджетный сенсорный монитор получается из б/у обычного монитора и сенсорного стекла на него. 17" комплект мне в свое время обошелся в 100$. Правда, все профили буржуины пилят под широкоформатники, так что пришлось переделывать вручную (берите широкоформат, короче) Кому нужны профили на акулу и а-10с Loz под квадратный монитор 1280х1024, могу скинуть. Там, кстати, и CDU есть...

[ame]

[/ame]



ПОсмотреть как работает можно и на одном мониторе, если что.



agrasyuk подкинул ссылку на панельки Lars-а - закинул CDU резчикам для оценки стоимости (черный пластик 3мм, гравировка с затиркой белым). Сначала гравировка, потом резка. Вырезанные детали с гравировкой букв и цифр используются как шляпки на тактовые кнопки (предварительно). Но рассматривается и вариант с использованием вот таких кнопок http://belchip.by/sitepics/kommutation/knopka_mini/PB22E06b.jpg с такими колпачками http://belchip.by/sitepics/kommutation/kolpak_knopka/A14_grb.jpg http://belchip.by/sitepics/kommutation/kolpak_knopka/A32_grb.jpg http://belchip.by/sitepics/kommutation/kolpak_knopka/A37_blackb.jpg , правда, гравировать или иначе как-то наносить символы придется поштучно и вручную.

Edited December 16, 2015 by Econ

[TGR]

Helios. Лучше всего, конечно, его использовать с тач-монитором, но можно и просто вытащить данные и по панелькам мышкой щелкать.

Бюджетный сенсорный монитор получается из б/у обычного монитора и сенсорного стекла на него. 17" комплект мне в свое время обошелся в 100$. Правда, все профили буржуины пилят под широкоформатники, так что пришлось переделывать вручную (берите широкоформат, короче) Кому нужны профили на акулу и а-10с Loz под квадратный монитор 1280х1024, могу скинуть. Там, кстати, и CDU есть...



ПОсмотреть как работает можно и на одном мониторе, если что.



agrasyuk подкинул ссылку на панельки Lars-а - закинул CDU резчикам для оценки стоимости (черный пластик 3мм, гравировка с затиркой белым). Сначала гравировка, потом резка. Вырезанные детали с гравировкой букв и цифр используются как шляпки на тактовые кнопки (предварительно). Но рассматривается и вариант с использованием вот таких кнопок http://belchip.by/sitepics/kommutation/knopka_mini/PB22E06b.jpg с такими колпачками http://belchip.by/sitepics/kommutation/kolpak_knopka/A14_grb.jpg http://belchip.by/sitepics/kommutation/kolpak_knopka/A32_grb.jpg http://belchip.by/sitepics/kommutation/kolpak_knopka/A37_blackb.jpg , правда, гравировать или иначе как-то наносить символы придется поштучно и вручную.

Сколько не пытался хелиос курить, так и не понял нифига. От профилей и помощи в настройках не откажусь. Мне нужны только приборы с высотой, скоростью и еще пара подобных. Сду и прочее что тыкать мне не интересно. И по резке цду пожалуйста отпишись по цене. Интересненько.

[-GvozD-]

И это очень хорошо. Было бы еще время...

И еще бы кто англоязычные форумы нам перевел в доступный язык. А то через гуглпереводчик еще более непонятно становится)))

Мне вот хочется еще приборов на второй экран вывести а как ума не дам. Хочу горизонт, обороты и прочую инфу с приборов.

Вообще заметил такое, что на рускоязычной части мало кто делится инфой по програмной части и по приборостроению. Всем денег плати. Я вот щас педальки дорисую трехоски под лазерную резку и тут планирую чертежи все выложить. А на них уже кто что хочет по мозгам. А вообще из расчета на ммджой и tle датчики они. Себестоимость резки от 2000 до 3000т.р. Будет и на подшипники и болты сгайками еще рублей 500-700

Не знаю, потянет ли сейчас, на ГС2 летал с этой штуковиной с удовольствием:

http://3dvrm.com/bsvp/index_ru.html

[topperr]

А вот такую прогу ни кто не юзал? https://play.google.com/store/apps/details?id=com.bitshift.dcsvirtualcockpit

Скачал себе пробную (бесплатную), но у меня почему то кнопки были не активные, и ещё бесят дополнительные экраны на мониторе.

[Нупь]

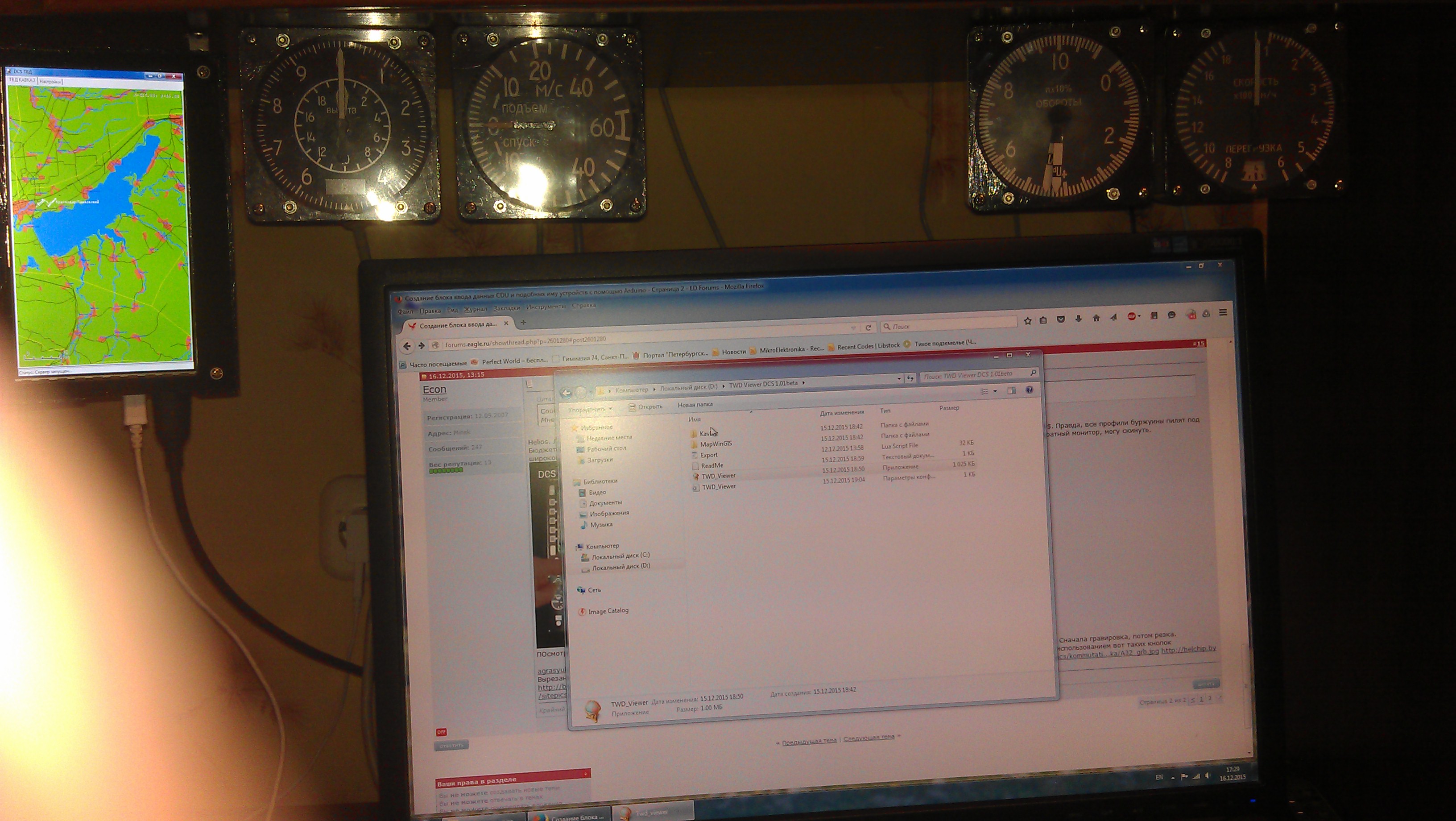

Мой блок "Вывода" данных. Рулит несколькими индикаторами+ на него можно ченть виртуальное вывести

[Нупь]

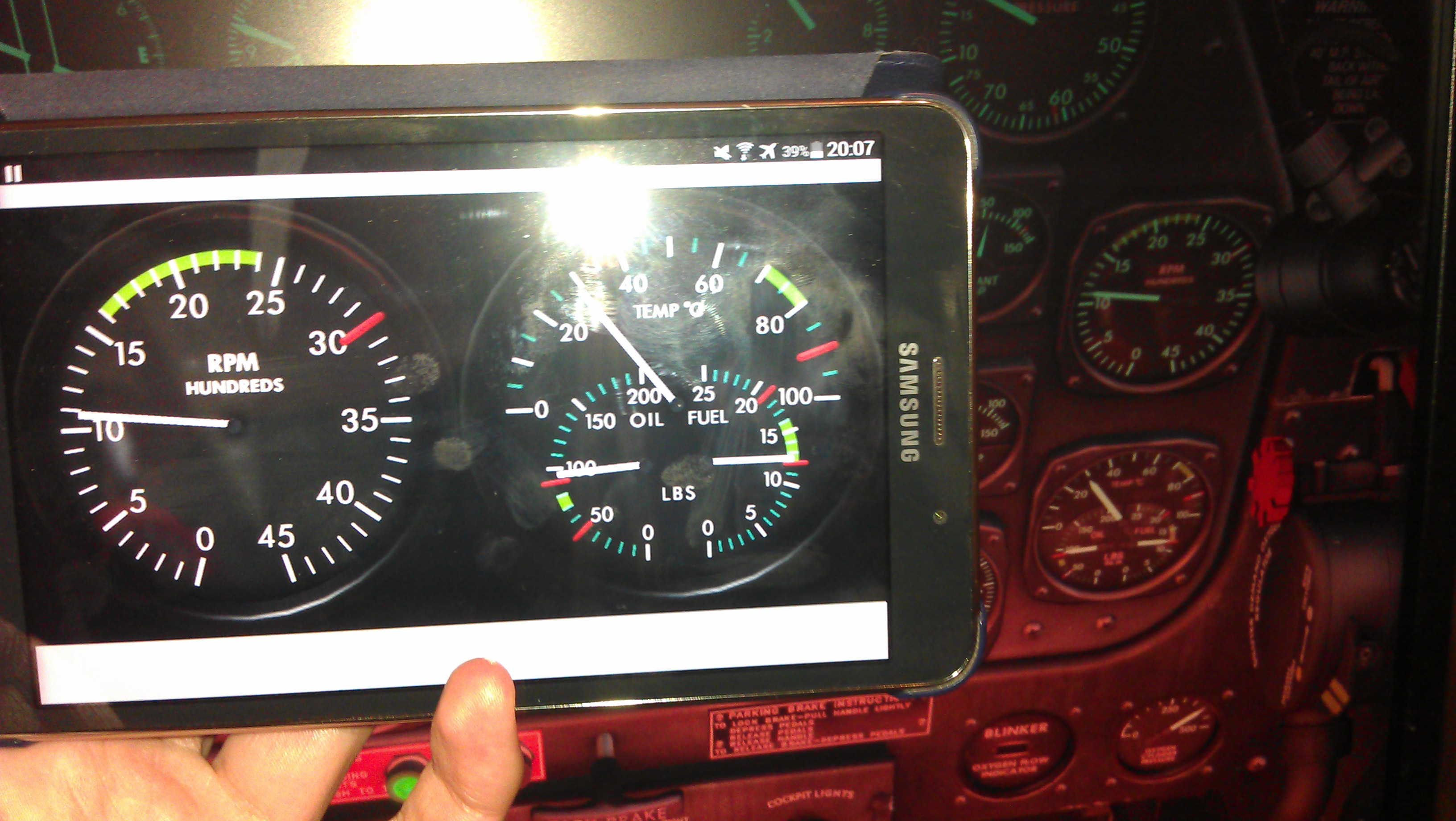

Примерчик вывода индикации на андроид

[TGR]

Helios. Лучше всего, конечно, его использовать с тач-монитором, но можно и просто вытащить данные и по панелькам мышкой щелкать.

Бюджетный сенсорный монитор получается из б/у обычного монитора и сенсорного стекла на него. 17" комплект мне в свое время обошелся в 100$. Правда, все профили буржуины пилят под широкоформатники, так что пришлось переделывать вручную (берите широкоформат, короче) Кому нужны профили на акулу и а-10с Loz под квадратный монитор 1280х1024, могу скинуть. Там, кстати, и CDU есть...



ПОсмотреть как работает можно и на одном мониторе, если что.



agrasyuk подкинул ссылку на панельки Lars-а - закинул CDU резчикам для оценки стоимости (черный пластик 3мм, гравировка с затиркой белым). Сначала гравировка, потом резка. Вырезанные детали с гравировкой букв и цифр используются как шляпки на тактовые кнопки (предварительно). Но рассматривается и вариант с использованием вот таких кнопок http://belchip.by/sitepics/kommutation/knopka_mini/PB22E06b.jpg с такими колпачками http://belchip.by/sitepics/kommutation/kolpak_knopka/A14_grb.jpg http://belchip.by/sitepics/kommutation/kolpak_knopka/A32_grb.jpg http://belchip.by/sitepics/kommutation/kolpak_knopka/A37_blackb.jpg , правда, гравировать или иначе как-то наносить символы придется поштучно и вручную.

Скинь профили плиззз

[Krysnic]

Примерчик вывода индикации на андроид



Что за программа?

[Нупь]

Своя прога, писал когда изучал экспорт данных.

[Econ]

Черное оргстекло 3мм, гравировка всего зеленого и дальнейшая резка всего черного + затирка гравированного белой краской (правда, забыл им рамку в архив включить) ~ 12$ ориентировочно. Если материал заказчика ~ 9$. Так что вполне. Еще бы бюджетно решить вопрос с мониторчиком...

Кстати, а экран от телефона можно как-то к ПК прикрутить? А то у меня как раз лежит мертвый телефон с рабочим экраном 3,8".



http://rghost.ru/8GnsPv75X панельки в cdr (и pdf для посмотреть) - проверьте умеющие на соответствие размеров.



Скинь профили плиззз

Акула и а10c, основной 1920х1080, сенсорный - 1280х1024, к а10 фикс-костыль для нормальной работы радиопанели встроен, нужно правда кнопки в настройках поназначать будет. Readme в архиве

http://2.firepic.org/2/images/2015-12/17/n82fku8gfdo5.jpg еще одну панельку забыл: http://2.firepic.org/2/images/2015-12/17/s7i5b8wtut72.jpg http://rghost.ru/6qHLdMsqT



Ну и еще пару программок, пока CDU не создали :) https://ultramfcd.com/ и http://forums.eagle.ru/showthread.php?t=71729

Edited December 17, 2015 by Econ

[agrasyuk]

Это за весь комплект шилдиков для кнопок 12 баксов? вау.
